Produkttyp	Professionell diskmaskin
Märke	Colged
Modell	Isytech 32.5
Användning	Professionell (storkök)
Elanslutning	Enfas eller trefas beroende på version (se märkplåt)
Max vattentryck	4 bar (400 kPa)
Max inkommande vattentemperatur	50 °C
Max användningshöjd	2000 m
Standardprogram	Pr1 (snabb), Pr2 (normal), Pr3 (lång), CLE (tömning/rengöring), dr (tömning)
Specialprogram	EC0, Act, StEE, REFr, PLAe, CLAS, Long, SAn, Pr5, Pr6, Pr7 (beroende på modell)
Automatisk startfunktion	Ja (aktiveras med START-knappen när luckan är öppen)
Inbyggd avhärdare	Valfritt (beroende på modell)
Hartsregenerering	Signal SALt, tillsätt grovt salt
Självdiagnos	Visar felkoder (Er01 till Er5L, dr t)
Informationsvisning	Temperatur i tank och panna, antal cykler
Rengöring av filterenhet	Ta bort och rengör alla filter regelbundet
Rengöring av spridararmar	Demonterbara för rengöring av munstycken
Tömning	Med gravitation eller tömningspump (tillval)
Säkerhet	Säkerhetstermostater, tryckvakt, nivåsäkerhet
Reservdelar	Använd endast originaldelar
Garanti	Ogiltig om instruktionerna inte följs

Vanliga frågor - Isytech 32.5 Colged

Hur startar jag diskmaskinen Isytech 32.5?

Tryck på ON/OFF-knappen (1) efter att ha slagit på huvudströmbrytaren och öppnat vattenkranen. Kontrollfältet ändras från rött till grönt om allt är normalt.

Vad gör jag om felkoden Er01 visas?

Er01 indikerar att sköljning inte utförts. Kontrollera att sköljmunstyckena är rena och inte igensatta.

Hur regenererar jag hartserna i avhärdaren?

När meddelandet SALt visas, ta bort korgen, ta bort hela filtret, skruva av locket på saltbehållaren, häll i ca 700 g grovt salt (använd medföljande tratt) och stäng ordentligt. Kör sedan en självrengöringscykel.

Hur aktiverar jag automatisk start av programmet?

Diskmaskinen påslagen, luckan öppen, håll START-knappen (4) intryckt i minst 5 sekunder tills AS visas på displayen. Programmet startar automatiskt när luckan stängs.

Vilka specialprogram finns tillgängliga?

Beroende på modell kan du ha: ECo (ekonomi), Act (svår disk), StEE (bestick), REFr (förnyelse av bad), PLAe (tallrikar), CLAS (glas), Long (kontinuerlig 12 min), SAn (hygien A0=30), Pr5 (glänsande glas med osmos), Pr6 och Pr7 (långa).

Hur rengör jag spridararmarna?

Demontera armarna genom att skruva loss fästringen. Tvätta varje del under rinnande vatten, rengör munstyckena med en tandpetare, rengör rotationsaxlarna och vattenutloppen. Montera tillbaka och kontrollera fri rotation.

Vad betyder felkoden Er04?

Er04 indikerar ett fel vid påfyllning av tanken. Kontrollera att vattenanslutningarna är korrekta, att kranen är öppen och att överflödet är på plats vid behov. Stäng av och sätt på igen.

Hur visar jag tankens temperatur?

Håll START-knappen (4) intryckt i några sekunder för att tillfälligt visa temperaturen i panna och tank. För permanent visning, håll PROGRAMVAL-knappen (3) intryckt i några sekunder.

Vilken typ av rengöringsmedel får aldrig användas?

Använd aldrig rengöringsmedel som innehåller klor eller hypoklorit, eftersom de kan skada apparaten.

Hur ställer jag in vattenhårdheten med inbyggd avhärdare?

Gå till konfigurationsmenyn (maskinen i standby, luckan öppen, tryck samtidigt på knapparna 1 och 4 i 5 sekunder). Använd knapparna 3 och 2 för att ändra parametern dH enligt tabellen i bruksanvisningen, bekräfta med knapp 1.

BRUKSANVISNING Isytech 32.5 Colged

Tillverkaren forbehaller sig, i enliget med gallande lagar, ratten till detta dokument och forbjuder alla former av atergivning och spridning utan skriftligt tilstand.

Tillverkaren forbehaller sig ratten att utfora eventuella andringar for att utfora de forbattringar som anses nodvandiga utan att meddela detta pa forhand.

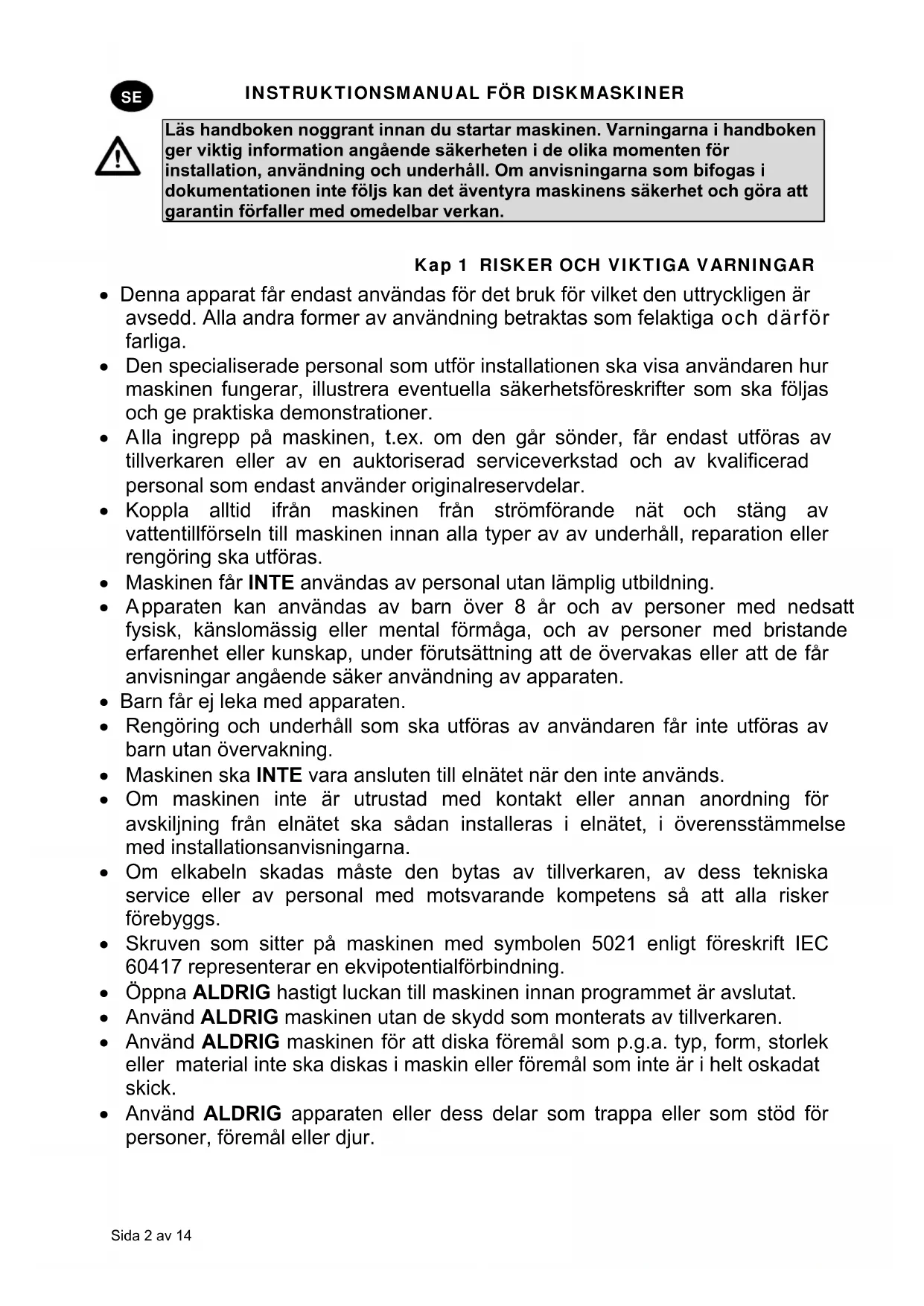

Läs handboken noggrant innan du startar maskinen. Varningarna i handboken ger viktig information angående sakerheten i de olika momenten for installation, användning och underhäll. Om anvisingarna som bifogas i dokumentationen inte följs kan det äventyra maskinens sakerhet och göra att garantin förfaller med omedelbar verkan.

Kap 1 RISKER OCH VIKTIGA VARNINGAR

• Denna apparat fär endast användas for det bruk for vilket den uttryckligen ar avseddd. Alla andra former av användning betraktas som felaktiga och därfor farliga.
• Den specialiserade personal som utfor installationen ska visa användaren hur maskinen fungerar, illustrera eventuella sakerhetsföreskrifter som skä foljas och ge praktiska demonstrationer.
• Alla ingrepp på maskinen, t.ex. om den går sönder, fär endast utföras av tillverkaren eller av en auktoriserad serviceverkstad och av kvalificerad personal som endast använder originalreservdilar.
• Koppla alltid ifr'an maskinen fran strömforande nat och stang av vattentillforseln till maskinen innan alla typ er av underhall, reparation ellre renngöring ske utforas.
• Maskinen fär INTE användas av personal utan lamplig utbildning.
• Apparaten kan användas av barn över 8år och av personer med nedsatt fysisik, känslomässig eller mental formåga, och av personer med bristande erfarenhet eller kunskap, under forutsättning att de overvakas eller att de för anvisningar angående saker användning av apparaten.
  Barn fãr ej leka med apparaten.
• Rengöring och underhäll som sca utforas av användaren fär inte utforas av barnutan overvakning.
• Maskinen ska INTE vara ansluten till elnätet nar den inte används.
• Om maskinen inte är utrustad med kontakt eller annan anordning for avskiljning från elnätet skasådan installeras i elnätet, i överensstammelse med installationsanvisingarna.
• Om elkabeln skadas måste den bytas av tillverkaren, av dess tekiska service eller av personal med motsvarande kompetens sa att alla risker forebyggs.
• Skruven som sitter på maskinen med symbolen 5021 enligt foreskrift IEC 60417 representar en ekvipotentialforbindning.
• Oppna ALDRIG hastigt luckan till maskinen innan programmet ar avslutat.
• Använd ALDRIG maskinen utan de skydd som monterats av tillverkaren.
• Använd ALDRIG maskinen für att diska foremål som p.g.a. typ, form, storlek aller material inte ská diskas i maskin eller foremål som inte är i helt oskadat skick.

• Använd ALDRIG apparaten aller dess delar som trappa aller som stöd für personer, foremål aller djur.

• Overbelasta ALDRIG den öppna luckan på maskiner som lastas framifrám. Luckan är endast avsedd att bara upp en korg som ärlastad med disk.

• Stoppa ALDRIG ned oskyddade hander i diskvattnet.
  Vand ALDRIG maskinen upp och ned after att den har installerats.
• Om du marker att maskinen inte fungerar som den ska eller lacked vatska: skilj omedelbart maskinen frän strömforande nit och stäng av vattentillförseln.
• Placera inte diskmaskinen nara varmekällor over 50^ .
• Utsatt ALDRIG diskmaskinen for vader och vind (regn, sol, osv).
• Diskmaskinen ska inte installeras utomhus savida platsen inte ar skyddad på lampligt satt.
• Starta aldrig ett diskprogramutan att braddavloppet ar monterat, om maskinen har ett sødant.
• Placera aldrig magnetiska foremål i narheten av maskinen.
• Använd inte maskinens ovensida som avlastningsyta.
• Det äligger installatoren att kontrollera att jordkopplingen ar effektiv.
• After slutbesiktning ska installatoren utfärda ett skriftigt intyg om att installationen har utförts korrekt och att maskinen har testats enligt gällande regler.
• Åndra ALDRIG maskinens placering och Förändra inte maskinens olika delar, eftersom södana ingrepp kan äventyra maskinens sakerhet.
  Bullertryckniva enlistg EN ISO 4871

LpA Max = 55 dB Kpa=2,5 dB für versioner av diskmaskin under bank
LpA Max = 65 dB Kpa=2,5 dB für versioner av huvdiskmaskin
LpA Max = 76 dB Kpa=1,5 dB for versioner av grovdiskmaskin

• Maximal temperatur på vattenledningens vatten 50^
  Maximalt tryck pa vattenledningens vatten 4 bar (400 kPa)
• Apparaten ar fremtagen for att anslutas permanent till vattenledningen
• Apparaten fär inte rengöras med vattenstråle eller ønga.
  Maximal avloppshöjd

Mot golvet på versioner med bräddavlopp
o Maximal hojd 1 m på versioner med avloppspump

1.1 Normala användningsvillkor

Omgivningstemperatur: 40^ max/4°C min (medel 30°C)

Höjd over havet : Max 2000 meter

Relativ fuktighet : Max 30 % vid 40 °C / max 90 % vid 20 °C

Kap 2 FÖRORD

Varningar:

Förvara hela dokumentationen noggrant i narheten av maskinen och überlamna den till teknikerna och personalen som ska använda maskinen. Förvara dokumentationen på en saker plats tillsammans med eventuella kopior für frekvent konsultation

Användaren måste läsia genom och Förstå denna manual innan nàgon form av ingrepp erler arbete gör s pa maskinen.

Maskinen har tillverkats for att anvandas som diskmaskin for professionell bruk och daffor sk installation, anvandning och underhall overlatas till utbildad personal som foljer tillverkarens anvisningar.

Garanti:

Tillverkaren avsager sig allt ansvar for eventuella skador på foremål och personer som uppstår på grund av att instruktionerna inte följs eller på grund av ett felaktigt bruk av maskinen.

Om anvisingarna i den bifogade dokumentationen inte foljs kan det leda till skador pã maskinen och till att garantin upphör att gälla med omedelbar verkan.

Installationer och reparationer som utfors av icke auktoriserade teknik erller anvandning av icke original reservdilar leder till att garantin upphor att galla med omedelbar verkan.

Förvaring :

Transport och forvaring: mellan -10 °C och 55 °C med toppvarden på upp till 70 °C (i högst 24 timmar)

Kap 3 INSTALLATION

En korrekt installation ar grundläggande for att maskinen ske fungera val. En del av den information som behövs for att installerera maskinen framgår av den markplat som sitter på maskinens högra sida samt i kopia på omslaget tillenna manual.

Installationen fär endast göras av behöriga och auktoriserade tekniker.

3.1 Uppackning

Kontrollera att emballaget ar helt och notera eventuella fel pa foljesedeln. Ta av emballaget och kontrollera att diskmaskinen ar hel. Meddela omedelbart aterforsäljen och transportoren via fax ellerekommenderat brev med mottagningsbevis om maskinen ar skadad. Om skadorna ar sa allvarlga att maskinens sakerhet äventyras ske den inte installeras och/eller anvandas innan en kualificerad tekniker har kontrollerat den.

Lämna inte emballagedelarna (plastpäsar, polystyren, spikar och dylikt) inom räckhäll for barn eller husdjur, eftersom de kan utgöra fara.

3.2 Uppställning

• Kontrollera att det på installationsplatsen inte finns foremål eller material som kan skadas av den vattenånga som kan komma frän maskinen nar den är i Funktion, eller att dessa År ordentlich skyddade.
• Innan diskmaskinen stalls pa plats, iordningstall strömforsrjnings-, vattenmatnings- och tomningssystemen i lokalen dar maskinen ska sta.
• Vid maskininbyggnad mot oisolerad enkelvagg ske du lamna ett utrymme om minst 10mm mellan vagggen pa maskinen och de omkringliggande ytorna.
• Golvet aller utrymmet dar diskmaskinen ske byggas in maste vara dimensionerat med hansyn tagen till diskmaskinens totala vikt.
• För stabilitetens skull sca maskinen installeras och nivåjusteras på de fyra stödfötterna.

• Denna maskin är endast avsedd for fast anslutning. Annan typ av installation maste Först diskuteras med och godkännas av tillverkaren.

• Avlagsna skyddsfilmen fran holjet innan diskmaskinen börjar användas.

3.3 Elektrisk anslutning

• Det maste finnas en allpolig huvudströmbrytare som avbryter alla kontakter inklusive nolledaren, med ett avständ mellan de öppna kontakterna på minst 3 mm och med termomagnetisk jordfelsbrytare eller anslutning till sakringar, som skä dimensioneras eller kalibreras i enlighet med den effekt som anges på maskinens markplat.
• Huvudströmbrytaren skå finnas på elledningen vid installationsplatsen och skå endast användas for en maskin at gangen.
• Nätspänningen och nätfrekvensen maste überensstämma med uppgifterna på markplaten.

• Det skå ocksä finnas ett väl fungerande jordningssystem som uppfyller kraven i gällande normer for att trygga personalens och maskinens sakerhet.

• Denna apparat überensstämmer med certifieringen EN/IEC 61000-3-11 om systemimpedansen Z_sys arindre an,ller likea med Z_max vid kopplingspunkten mellan det lokala elsystemet och elnaret. Det ar installmentorens ansvar,ller anvandarens av apparaten,att tillse att apparaten endast ar ansluten till ett elnat dar impedansen Z_sys arinde an,ller likea med Z_max

	Zmax
Grovdiskmaskin	0,21 Ω
Huvvdiskmaskin	0,24 Ω
Diskmaskin under bänk	0,41 Ω

• Strömförsörnjningskabeln, endast av typ H07RN-F med rörlig strömbelastningsförmåga vid 60^ omgivningstemperatur på ledaren:

• Trefasmaskin

-5x2,5 mm^2 upp till 20 A
-5x4 mm^2 upp till 30 A
-5x6 mm^2 app till 38 A
-5x10 mm^2 upp till 54 A

• Enfasmaskiner

-3x1,5 mm^2 upp till 16 A
-3x2,5 mm^2 upp till 25 A

• Strömkabeln fär inte sträckas eller klämmas under normal drift eller normalt underhällsingrepp.
• Apparaten ská dessutom inkluderas i en ekvipotentialförbinding vars koppling ská utforas med hjälp av den skruv som ar märkt med symbolen 5021 enligt foreskrift IEC 60417.
• Ekvipotentialforbindningens tvarsnitt skara vara 10mm^2
  Följ anvisiningarna om plus- och minuspol i elschemat.
• Se det bifogade kopplingsschemat for mer information.

Det ar forbudet att anvanda grenkontakter, adaptrar, kablar av felaktig typ eller felaktigt snitt aller frolängningsladdar som inte uppyller kraven i gällande normer for elektriska anslutningar.

SE

INSTRUKTIONSMANUAL FÖR DISKMASKINER

3.4 Vattenanslutting

Maskinen ske anslutas till vattenledningsnätet med en slang. Mellan vattenledningsnätet och maskinens magnetventil ske det finnas en av/paventil. Av/paventilen ske vara placerad i maskinens narhet.

Vattentillforsel, vattentemperatur och vattentryck maste overensstämma med uppgifterna pa maskinens markplatta.
Se dessutom till att vattenledningens matning inte understiger 20 l/min
- Om vattnets hårdhetsgrad överskrider 14^ ( 8^ ) rekommenderar vi att maskinen förses med en intern vattenavhärdare. Om vattnets hårdhetsgrad överskrider 35^ ( 19,5^ ) ska en extern vattenavhärdare installeras fore magnetventilen.
- För maskiner som inte är utrustade med vattenavhärdare: om vattnets hårdhetsgrad överskrider 14^ (8 °dH) skan extern vattenavhärdare installeras fore magnetventilen.
- Om koncentrationen restmineraler med stor ledningsförmåga ar mycket hög i vattnet rekommanderer vi att att system for avmineralising installeras.
- Maskiner som sk anvandas med avsaltat vatten, ell mer hed halt av natriumklorid, sk bestallas specifikt, eftersom de kraver specialmaterial i sin konstruktion.
- Maskiner som har värmeätervinningsör av koppar sk inte matas med avmineraliserat vatten. För dessa maskiner sk man använda versioner med rörsystem av rostdfritt stål

3.5 Anslutning till avloppet

• Avloppet ska besta av en öppen avloppsbrunn med vattenlås i lamplig storlek i forhällande till kapaciteten hos den tömningssslang som levereras tillsammans med maskinen. Slangen ska nà fram till brunnen utan att sträckas, dras, vikas, klämmas eller forceras på nagot satt.
• Eftersom maskinen toms med hjälp av tyngdkraften ar det viktigt att avloppet befindner sig på lagre niva an maskinens underrede.

Med tomningspump (kan levereras pa begaran)

• Om avloppet inte befindner sig på lagre niva'an maskinens underrede ar det möjigt att anvanda den maskinversion som ar utrustad med en tommningspump (kan levereras på begaran).
• I detta fall ar maxhöjden på avloppet 1 meter.
• Kontrollera alltid att avloppet fungerar korrekt och att det inte ar tilltäppt.
• Alla andra losningar@maste Först diskuteras med och godkännas av tillverkaren.

3.6 Glansmedel och diskmedel

• Glansmedel och diskmedel doseras via de doseringsanordninger som finns som standard på vissa maskinmodeller.
• Doseringen fastställs av installmenten på grundval av vattnets hårdhet och installmenten kalibreran även doseringsanordningarna.
• Innan kalibreringen görs, fyll doseringsanordningarnas matarslangar med vatten och glansrespektive diskmedel.
• Kalibreringen görs med hjälp av motsvarande regleringsskruvar eller direkt på kontrollpanelen på maskiner med kontrollpanel.
  Vatskenivan i doseringsbehallaren for diskmedel skal alltid vara tillracklig for att diskmedlet skakunna hamtas upp. Behallaren far aldrig tommas helt ell erler fyllas pa med fratande ellere orenaprodukter.

Använd ALDRIG diskmedel med KLOR aller NATRIUMHYPOKLORIT.

Vi reckommender att en automatisk doseringsanordning fur diskmedel installeras.

Kap 4 ATT ANVÄNDAMASKINEN

4.1 Teckenförklaring och symboler

Se Fig.1:

1	ON/OFF-KNAPP	5	INFORMATIONSDISPLAY
2	SPECIALPROGRAMKNAPP 6		STATUSFÄLT (LAMPOR)
3	PROGRAMKNAPP 7		KONTROLLFÄLT (LAMPOR)
4	STARTKNAPP

4.2 Påslagning

Se Fig.2:

• Slå på strömmen med huvudströmbrytaren och öppna den utvändiga vattenkranen.
• Kontrollera att overströmningssslangen ar pa plats, om sādan finns.
  Tryck pa ON/OFF-knappen (1).
• KONTROLLFÄLTET (7) tänds. Ljuset overgår frän rott till gront, vilket betyder att kontrollen har gjorts. Vid allvarliga fel blir lysdiodfältet rott och maskinens Funktion avbryts. Om felet inte ar allvarligt ar färgen orange och det går att fortsätta att använda maskinen.
• Päfyllningen startup automatisktär maskinen slås pa.
• Punkten på displayen blinkar tills korrekt vattenniva har uppnàtts.
  STATUSFÄLTET (6) tänds uppifran och nedät, vilket visar att uppvärmningen av maskinen pagar.
• När installd arbetstemperatur har uppnåts fortsätter STATUSFÄLTET (6) att lysa med gront ske.
• Nu råder optimala villkor for att starta diskningen.

4.3 Att lasta diskkorgen

Se Fig.3 och folj reglerna nedan for att maskinen ske fungera väl:

• Använd rätt typ av diskkorg, überbelasta den inte och ställ inga föremål ovanpå varandra.
• Skölj alltid av diskgodset innan det ställs i diskkorgen. Ställ aldrig in diskgods med intorkade aller fasta matrester.
• Ställ de tomma kärlen upp och ned i diskkorgen.
• Ställ tallrikar och dylikt vinklade i den speciella korgen med ovansidan vänd uppåt.
• Ställ besticken i bestickkorgen med handtagen vanda nedat.
• Ställ inte silverbestick och bestick i rostfritt stål i samma bestickkorg. Silvret kan missfãrgas och stålet kan få fläckar.
• Diskgodsetör diskas direkt after anvandningen sa att smutsen inte gror in och HARDnar.
• Diska endast hela foremål som ar avsedda att diskas i diskmaskin.

4.4 Val och start av program

• Tryck lampligt antal ganger på PROGRAMKNAPPEN (3) eller SPECIALPROGRAMKNAPPEN (2) for att valja ett diskprogram som ar lampiefor diskgodset. På displayen visas det valda arbetsprogrammet (Fig.4).
• Tryck på STARTKNAPPEN (4) für att starta programmet. Lamporna i STATUSFÄLTET (6) böjar blinkinga, ökar nedifrån och uppät och visar hur programtiden fortskrider.
• När programmet ar klartalands statusfältet och lyser med gront sken (Fig.5).
• Dra ut korgen ur maskinen sä fort programmet ar klart, sä torkar disken snabbare.
• För att avsluta att diskprogram innan det ar klart, tryck på STARTKNAPEN (4).

OBS! På huv Diskmaskiner aktiveras den automatiska starten automatiskt after det Första diskprogrammet. Paföljande program aktiveras automatiskt nar hoven stängs. Meddelandet "AS" på displayen visar att Funktionslaget i fraga ar aktivt.

4.5 Standardprogram

Pr 1	För lätt smutsat diskgods, kort program.
Pr 2	För mättligt smutsat diskgods, medellängt program.
Pr 3	För hätt smutsat diskgods, langt program.
CLE	Program for tömning och avslutande automatisk rengöring, ska köras vid arbetsdagen slut.
dr	Tömningsprogram.

4.6 Specialprogram (*tillval)

Eco	Minskargenergiförbrukningen genom att diskningen sker vid lägre temperaturer och med minde vattenforbrukning änderund normala diskprogram. Den förlängdamekaniska diskningen garantarer godaskresolutat
Act	Avsettfor diskning av hårt smutsat diskgods,klarar även diskgods med interkade matrester. Programmet omfattar daffor 2 diskningar och 2 sköljningar.
Rt2	Læmpatfor diskning av alla sorters gafflar, skedar, knivar och dylikt.Detta diskprogram har langre disktid och högre temperaturerän övriga program.
rEFr	Rekommenderas när det kravs att allt vatten i karet byts ut,dvs.när flera diskprogram skaköras i földj med mycket smutsigt diskgods som är belagt med fett ellor olja.Detta totala utbyte av vattnet i karet gör att programmet frolångs.
PLAE	Programfor tallrikar.
CLAS	Avsettfor diskning av glas av alla typer och former. Programmet i fraga har lagsköltemperatur och kraver langre torktid.
Long	Kontinuerlig disk. Programmet kan avbrytas i förtid genom ett tryck på startknappen.Efter en kort paus startar sköljningen. Programmet avslutas automatiskt after 12 minutes.
SRn	Rekommenderas när diskningen mäste garantera extra rengöringseffekt for diskgodset.Detta program tar hänsyn till temperatureen och disktiden och kalkylerar konstanten A0. Programmet avslutas när värdet 30 uppnäs für parametern A0. Programtiden varierar och är i genomsnitt 20 minutes med en arbetstemperatur cirka 70 C°.OBS! Om det kravs ett annat A0-värde än 30,kontakta en auktoriserad tekniker som kan göraändringar i maskinens programvara.
Pr 5	Læmpatfor att få glasen gnistrande rena. Kan endast användas tillsammans med en anordning for omvänd osmos.
Pr 6	För hårt smutsat diskgods,längt program (8').
Pr 7	För hårt smutsat diskgods,längt program (10').

Observera! Vilka specialprogram som finns pa diskmaskinen varierar fran modell till modell.

4.7 Automatisk programstart

Denna Funktion gör att programmet startar;narr luckan stängs. Gör sā har for att aktivera funktionen (Fig.6):

• Om funktionen inte är aktiv som standard måste den Först aktiveras frän installingsmenyn.
  Ha maskinen pascalen med oppen lucka. Hall STARTKNAPPEN (4) intryckt (i minst fem sekunder) tills AS visas pa displayen.
• Avaktivera Funktionen genom att hälla STARTKNAPPEN (4) intryckt i fem sekunder med öppen lucka.

4.8 Att ta loss integralfiltret

• Placera disk- och sköljarmarna i rät vinkel mot luckkanten (Fig.7).
• Lyft upp filterhalvorna med hjälp av handtagen.

4.9 Tömning av maskinen

4.9.1 Maskiner utan tomningspump

• Stäng av maskinen.
  Ta ut integralfiltret om sadant finns (Fig.7A).
  Ta ut overströmningsslangen genom att dra den uppåt (Fig.8 B).
  Vanta tills karet har tomtshelt.
• Ta vid behov ut karets filter och rengör det (Fig.8C).

4.9.2 Maskiner med tomningspump (*tillval)

• Ta ut integralfiltret om sádant finns (Fig.7).
  I forekommande fall, ta ut overströmningsslangen genom att dra den uppat. (Fig.9).
  Stang luckan.
• Valj programmet dr.
  Tryck pa STARTKNAPPEN (4) for att starta programmet.
• Maskinen kör attömningsprogram med automatisk rengöring (*pà vissa modeller). Därefter stängs maskinen av.
  Ta vid behov ut karets filter och rengör det (Fig.8 C).

4.10 Avstängning av maskinen

• Tryck på ON/OFF-knappen (1). På DISPLAYEN (5) visas de tre mittersta segmenten, vilket visar att strömmen ar på.

4.11 Regenerering av hartser (*tillval)

När meddelandet 'SALT' visas på maskiner med avhärdare maste salt fyllas på i den speciella behällaren. Gör sä har:

• Dra ut korgen ur maskinen.
• Ta ut integralfiltret (Fig.7).
• Skruva av locket fran saltbehällaren (Fig.11).
• Hall cirka 700 g grovkornigt koksalt i behallaren med hjälp av den medfoljande tratten (när salt fylls på Första gangen ska behallaren forst fyllas med vatten).
• Stäng behällaren ordentlich.
• Skolj området runt saltbehällaren für hand och kör att automatiskt rengöringsprogram for att undvika korrosion.
• Meddelandet 'SALt' forsvinner after ett par minuter.

Meddelandet rEG pa displayen visar att maskinen körett program for regenerering av hartserna, vilket kravs for att aterstalla avhärdarens Funktion. Sä länge meddelandet visas kan startade program ta langre tid an normalt.

OBS! Stäng inte av maskinen nar att regeneringsprogram pags

• När STARTKNAPPEN (4) hälls intryckt iett par sekunder visas boilerns temperatur, karets temperatur och antelet program som maskinen har kört i ordningsfoljd.
  Denna information kan visas bade fore och under ett program och visas endast kortvarigt.
• När PROGRAMKNAPPEN (3) hälls intryckt i ett par sekunder visas boilerns temperatur och karets temperatur oavbrutet i samtliga program.
• Det gär att avaktivera Funktionen genom att hälla PROGRAMKNAPPEN (3) intryckt i ett par sekunder.

4.13 Listaover meddelanden som kan visas

Luckan oppen

Antal korda program

Skoljtemperatur

Programslut

Disktemperatur

Automatisk start aktiv

Begaran om regenerering aller regeneringsprogram

Kontinuerlig disk

Salt saknas i avhardsaren

Service

4.14 Vid arbetsdagens slut

Tom alltid maskinen enligt anvisingarna i avsnittet "Att toma maskinen" vid arbetsdagens slut.
- Slå av strömmen med huvudströmbrytaren och stäng den externa vattenkranen.
Gd det lopande underhallet och rengor maskinen enligt beskrivningen i avsnittet "Underhall".
Lämna om möjlig luckan på glant for att undvika att det uppstårdalig lukt inuti maskinen.

5.1 Allmanna regler

Töm maskinen welt, slå ifràn maskinens ström tillförsel och stäng den yttre vattenkranen innan nagon typ av underhällsarbete utförs.

Använd inte kraftiga vattenstrálar, aftersom det skulle kunna ge upphov till skador på elsystemet.

Tvätta inte utsidan av maskinen fällrän den har svalnat. Använd specialprodukter für unterhalb av stål.

Om det finns risk for isbildning, tom boilern och diskpumpen pa vatten.

5.2 Rengöring

For att garantera att maskinen fungerar effektiv maste nedan angivna underhalsmoment utforas regelbundet. Det ar lampligt att gora en regelbunden behandling med desinficeringsprodukter av lamplig typ. Användprodukterutan slipverkan som kan kopa i handeln.

Utfordessa moment vidarbetsdagens sluteer nardu ser att filtre ar smutsiga.

1. Ta ut korgarna och rengör dem.
2. Töm karet,enligt anvisingarna i avsnittet "Att toma maskinen".
3. Ta ut alla filter ur diskmaskinen och rengör dem noggrant.
4. Använd inteprodukter aller foremål som kan ge upphov till repor für att rengöra karet i stål.
5. Satt omsorgsfullt tillbaka alla delar nar underhalsmomenten har avslutats.

5.4 Rengöring av disk- och sköljarmarna

Det ar latt att ta loss disk- och sköljarmarna sa att det då och då gär att rengöra munstyckena och forhindra att de täpps till.

Görsāhär (Fig.10):

• Ta loss disk- och sköljarmarna genom att skruva loss fästringen aller med hjälp av snabbkopplingen, om sādan finns.
• Tvätta alla delar under rinnande vatten och rengör munstyckena noggrant. Använd eventuellt en tandpetare eller att litet spetsigt verktyg.
• Rengör armarnas rotationstappar inuti maskinen och området)där disk- och sköljvattnetkommen ut.
• Satt tillbaka armarna i ratt lage och kontrollera att de kan rotera fritt.

Maskinen har ett självdiagnossystem som kan kännav och signalera en rad driftsstörningar.

Kap 6 SJALVDIAGNOS

Fel Beskrivning och möjliga atgärder
	Er-01
	Er-02
	Er-03
SAFE	Er-04
	Er-05
	Er-06
	Er-07
	Er-08
	Er-09
	Er-21
	Er-22
SAFE	Er-5F
SAFE	Er-5L
	drt
OBS! När maskinen stängs av och sedan sätts på ivgen "äterställs" signaleringen. Kontakta en auktoriserad serviceverkstad om det inte går att ätgårda problemet med givna anvisningar.

Kap 7 INSTÄLLNINGAR OCH JUSTERINGAR

Inställingarna nedan fár endast góras av en behörig fackman.

Nedan angivna parametrar kan stallas in i samband med installationen aller senare med hjalp av inställningsmenyn. Folj anvisiningarna nedan:

• Maskinen skara vari i viloläge med oppen lucka.
  Tryck samtidigt pa knapparna 1 och 4, hall dem intryckta i 5 sekunder och satt in nyckeln CH 12 (anvand knapp 3 och 2 for att andra parametern och knapp 1 for att bekräfta).
• Tryck sedan på knappen 1 (ON/OFF) für att bläddra bland nedan angivna alternativ. Aktivera och/eller öandra parametrarna med knapparna 3 och 2 (ändrade parametrar behöver inte bekräftas,utan blir kvar i minnet).Vilka parametrar som kan öandra beror på maskintyp.

	Language	Val av spreåk
b	Boiler Temperature	Justering av boilertemperaturen for diskprogrammen. På maskinversioner med atmossfärisk boiler (sköljpump) går det att göra olika inställningar varje enskilt program (b1 - b2 - b3)
t	Tank Temperature	Justering av temperaturei karet for diskprogrammen. På maskinversioner med sköljpump går det att göra olika inställningar i varje enskilt program (t1 - t2 - t3)
tE		Aktivering av visning av temperaturen i karet och boilern.
tH	Thermo - Stop	Aktivering av funktionen Thermostop som garantar korrekt sköljtemperatur.
ES	Energy Saving	Aktivering av funktionen Energy Saving som garantar en energibesparing när maskinen är pâslagen, men inte används.
dn	Detergent Pump	Manuell aktivering av doseringsanordningen for diskmedel
bn	Rinse Aid Pump	Manuell aktivering av doseringsanordningen for glansmedel
rn	Manual Rinse	Manuell aktivering av sköljpumpen
dt	Dosage Detergent	Doseringstid für diskmedel
bl	Dosage Rinse Aid	Doseringstid für glansmedel
dH	Water Hardness	Inställning av det inkommande vattnetsHardhet (maskiner med avhärdare): ställ in önskat ∀rde enligt tabellen nedan
cc	Set Number Service Cycles	Inställning och aktivering av programräknaren som aktiverar meddelandet om underhäll (Service) gällande den externa avhärdaren. Det går att ta bort meddelandet "Service". Håll alla 4 knapparna intryckta med avstängd maskin och öppen lucka.
RA	Autostart Autoenabling	Automatisk aktivering av automatisk start
dr	Manual Drain	Manuell aktivering av tomningsumpen

For att lamna programmeringen och lagra installda parametrar i minnet racker det att halla knappen 1 intryckt tills strecken som betyder att strommen ar pa visas pa displayen.

7.1 Installling av vattenhårdhet med inbyggd avhärdare

Stall in det inkommande vattnets hardhet dH pa inställningsmenyn med hjalp av tabellen nedan:

Uppmätt hårdhet dH Uppmätt hårdhet dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20	÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Kap 8 AVFALLSHANTERING

I vara maskiner finns inget material som kraver sarskilda procedurer for avfallshantering.

(Galler i EU-landerna och i Länder med avfallssortering)

Märkningen som finns på produit erler i produktdokumentationen anger att produits inte fär kasseras tillsammans med hushallsavfallet nar den inte langre ska användas.

For att forebygga miljö- och hälloskador som orsakas av olamplig avfallshantering uppmanas användaren att

skilja denna produit fran annat avfall och atervinna den pa andamalsenligt satt for att främja en halbar ateranvändning av naturresurserna.

Älervinningsbar direkt	Symboler		Objekt	Material	%
	40 FE		Plåt	Stål	80
	20 PAP		Emballage av kartong	PAP
	50 FOR		Träpall	ISPM15
	05 PP		Delar av plast	PP, PP+FV
Blandat	R A E		Motorer	Monterade	20
			Eldetaljer
			Elektronikdetaljer
			Delar av gummi	EPDM

Hushallsanvändare bör kontakta aterförsäljaren aller sinkommenforvidare informationomvarochhurproduktenkan atervinnaspaett miljosakert satt.

Företagsanvändare bör kontakta leverantoren damit verifiera angivna villkor i köpekontraktet.

Produkten fär inte hanteras tillsammans med annat kommersiellt avfall.

Kap 9 MILJÖ

MILJÖVÄNLIG ANVÄNDNING

En medveten användning av diskmaskinen kan bidra till en bättre miljö. Följ de enkla reglerna nedan vid den dagliga användningen:

Kör inte diskmaskinen forrän diskkorgarna ár fulla.

Stang av diskmaskinen nar den inte ske anvandas.

Ha maskinen stangd nar den ar i vilolage.

Använd program som ar lämpade for diskgodsets smutsgrad.

Fyll maskinen med varmvatten, om uppvärmningen sker med gas.

Se till att avloppsvattnet hamnar i ett fullgott avloppssystem.

Följ doseringsanvisingarna - använd inte mer diskmedel'an nödvändigt.

Tillverkaren forbehaller sig ratten att, utan att meddela detta pa forhand, utfora andringar av elektrisk, teknik och estetisk art pa denna diskmaskin och att byta delar narhelst det anses lampligt for att alltid kunna tillhandahalla en tillforlitlig och hallbar produkt med avancerad tekologi.

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄANNÖS

SISALLYSLUETTELO

LUKU 1 RISKEJJA TARKEITAVAROITUKSIA 2

1.1 N ORMAALIT KAYTTOOLOSUHTEET 3

LUKU 2 JOHDANTO 4

LUKU 3 ASENNUS 4

3.1 P AKKAUKSEN PURKAMINEN 4
3.2 P AIKALLEEN ASETTAMINEN 4
3.3 S AHHKOLIITÄNTÄ 5
3.4 V ESILIITÄNTÄ 6
3.5 P OISTOLIITÄNTÄ 6
3.6 H UUHTELUKIRKASTE JA PESUAINE 6

LUKU 4 KONEEN KAYTTÖ 7

4.1 S ELITYS JA MERKIT 7
4.2 T OIMINTAAN KYTKENTÄ 7
4.3 K ORIN VALMISTELU 7
4.4 J AKSON VALINTA JA KAYNNISTAMINEN 7
4.5 V AKIO-OHJELMAT 8
4.6 E RIKOISOHJELMAT (*LISÄVARUSTE) 8
4.7 J AKSON AUTOMAATTINEN KÄYNNISTYMINEN 9
4.8 S UODATINYKSIKON IRROTTAMINEN 9
4.9 K ONEEN TYHJENTAMINEN 9
