Tuotetyyppi	Ammattikäyttöön tarkoitettu astianpesukone
Merkki	Colged
Malli	Isytech 32.5
Käyttö	Ammattikäyttö (suurkeittiöt)
Sähkönsyöttö	Yksi- tai kolmivaiheinen versiosta riippuen (katso tyyppikilpi)
Veden maksimipaine	4 bar (400 kPa)
Veden tulon maksimilämpötila	50 °C
Suurin käyttökorkeus	2000 m
Vakio-ohjelmat	Pr1 (pika), Pr2 (normaali), Pr3 (pitkä), CLE (tyhjennys/puhdistus), dr (tyhjennys)
Erikoisohjelmat	ECo, Act, StEE, REFr, PLAe, CLAS, Long, SAn, Pr5, Pr6, Pr7 (mallista riippuen)
Automaattinen käynnistystoiminto	Kyllä (aktivoidaan START-painikkeella ovi auki)
Integroitu vedenpehmennin	Valinnainen (mallista riippuen)
Hartsin uusiminen	SALt-ilmoitus, suolan lisäys rakeina
Itsediagnostiikka	Näyttää virhekoodit (Er01 - Er5L, dr t)
Tietojen visualisointi	Säiliön ja kattilan lämpötila, pesukertojen lukumäärä
Suodatinryhmän puhdistus	Irrota ja puhdista kaikki suodattimet säännöllisesti
Suihkuvarsien puhdistus	Irrotettavat suutinten puhdistusta varten
Tyhjennys	Painovoimalla tai tyhjennyspumpulla (valinnainen)
Turvallisuus	Turvalämpötilat, painekytkin, pinnankorkeusturva
Varaosat	Käytä ainoastaan alkuperäisiä osia
Takuu	Mitätöity, jos ohjeita ei noudateta

Usein kysytyt kysymykset - Isytech 32.5 Colged

Kuinka Isytech 32.5 -astianpesukone kytketään päälle?

Paina ON/OFF-painiketta (1) sen jälkeen, kun olet kytkenyt pääkytkimen ja avannut veden tulohanan. Ohjauspalkki vaihtuu punaisesta vihreäksi, jos kaikki on normaalia.

Mitä tehdä, jos virhekoodi Er01 näkyy?

Er01 tarkoittaa, että huuhtelua ei ole suoritettu. Tarkista huuhtelusuuttimien puhtaus ja varmista, etteivät ne ole tukossa.

Kuinka pehmentimen hartsit uusitaan?

Kun SALt-viesti ilmestyy, poista kori, irrota kokovaiheen suodatin, kierrä suola-astian korkki auki, kaada noin 700 g karkeaa ruokasuolaa (käytä mukana tulevaa suppiloa) ja sulje tiiviisti. Suorita tämän jälkeen itsepuhdistusohjelma.

Kuinka automaattinen käynnistys aktivoidaan?

Kone päällä, ovi auki, pidä START-painiketta (4) painettuna vähintään 5 sekunnin ajan, kunnes näytöllä näkyy AS. Ohjelma käynnistyy automaattisesti oven sulkeutuessa.

Mitä erikoisohjelmia on saatavilla?

Mallista riippuen käytettävissä ovat: ECo (talous), Act (hankala astiasto), StEE (ruokailuvälineet), REFr (kylvyn uusiminen), PLAe (lautaset), CLAS (lasit), Long (jatkuva 12 min), SAn (hygienia A0=30), Pr5 (kirkkaat lasit käänteisosmoosilla), Pr6 ja Pr7 (pitkät).

Kuinka suihkuvarret puhdistetaan?

Irrota varret kiertämällä kiinnitysrengas auki. Pese jokainen osa juoksevalla vedellä, puhdista suuttimet hammastikulla, puhdista kiertoakselit ja veden ulostulot. Kokoa ja tarkista vapaa pyöriminen.

Mitä virhekoodi Er04 tarkoittaa?

Er04 ilmaisee säiliön täyttöongelman. Tarkista, että vesiliitännät ovat kunnossa, hana on auki ja ylivuotosuoja on paikoillaan tarvittaessa. Sammuta ja käynnistä uudelleen.

Kuinka säiliön lämpötila tarkistetaan?

Pidä START-painiketta (4) painettuna muutaman sekunnin ajan nähdäksesi väliaikaisesti kattilan ja säiliön lämpötilan. Pysyvää näyttöä varten pidä OHJELMANVALINTA-painiketta (3) painettuna muutaman sekunnin ajan.

Millaista pesuainetta ei saa koskaan käyttää?

Älä koskaan käytä klooria tai hypokloriittia sisältäviä pesuaineita, koska ne voivat vahingoittaa laitetta.

Kuinka veden kovuus asetetaan integroidulla pehmentimellä?

Siirry asetusvalikkoon (kone valmiustilassa, ovi auki, paina samanaikaisesti painikkeita 1 ja 4 5 sekunnin ajan). Käytä painikkeita 3 ja 2 muuttaaksesi dH-parametria ohjeen taulukon mukaisesti, vahvista painikkeella 1.

KÄYTTÖOHJE Isytech 32.5 Colged

4.9.1 Koneet ilman poistopumpppua. 9 4.9.2 Poistopumpulla varustetut koneet (*lisavaruste) 9

4.10 K ONEEN SAMMUTTAMINEN 9
4.11 H ARTSIEN REGENEROINTI (^ LISAVARUSTE) 9
4.12 T IETOJEN NÄYTTÖ 10
4.13 N AYTTOON TULEVIEN VIESTIEN LUETTELO 10
4.14 K AYTON PAATTAMINEN 10

LUKU 5 HUOLTO 11

5.1 Y LEISSÄNNÖT 11
5.2 P UHDISTUS 11
5.3 S UODATINYKSIKON PUHDISTUS 11
5.4 V ARSIEN PUHDISTUS 11

LUKU 6 VIANMAARITYS 12

Laitteen valmistaja varaa itselleen taman julkaisun oikeudet. Julkaisun kopoiminen ja levittaminen missaan muodossa on kellettya ilman valmistajan kirjallista lupaa.

Laitteen valmistaja varaa itselleen oikeuden tehdä ilman ennakkovaroitusta välttamattomiksi katsomiansa parannuksia.

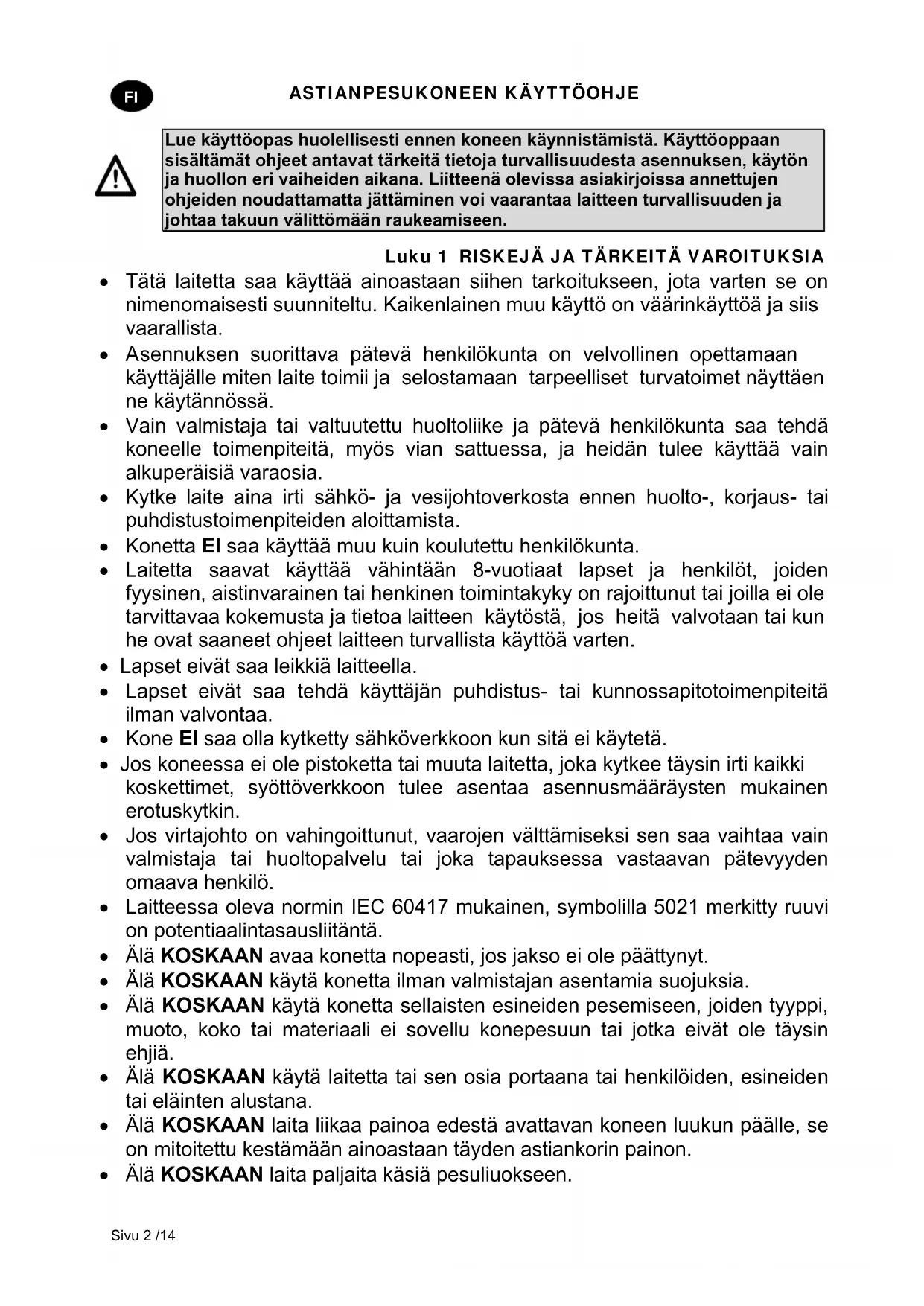

Lue käyttoopas huolellisesti ennen koneen käynnistämista. Käyttooppaan sisälätmät ohjeet antavat tärkeitä tietoja turvallisuudesta asennuksen, käytön ja huollon eri vaiheiden aikana. Liitteena olevissa asiakirjoissa annettujen ohjeiden noudattamatta jättaminen voi vaarantaa laitteen turvallisuuden ja johtaa takuin valittömaän raukeamiseen.

Luku 1 RISKEJÄ JA TÄRKEITÄ VAROITUKSIA

• Tätä laitetta saa käyttaa ainoastaan sihen tarkoitukseen, jota varten se on nimenomaisesti suunniteltu. Kaikenlainen muu käytto on vaärinkäyttoa ja siis vaarallista.
• Asennuksen suorittava pateva henkilokunta on velvollinen opettamaan käytäjälle miten laite toimii ja selostamaan tarpeelliset turvatoimet näytäen ne käytannössä.
• Vain valmistaja tai valtuutettu huoltolike ja patevä henkilokunta saa tehdä koneelle toimenpiteita, myös vian sattuessa, ja heidän tulee käyttaa vain alkuperäisia varaosia.
• Kytke laite aina irti sahkö- ja vesijohtoverkosta ennen huolto-, korjaus- tai puhdistustoimenpiteiden aloittamista.
• Konetta El saa käyttaa muu kuin koulutetu henkilökunta.
• Laitetta saavat käyttaa vähintaan 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietao laitteen käytösta, josheitä valvotaan tai kun he ovat saaneet ohjeet laitteen turvallista käyttoä varten.
• Lapset eivat saa leikkia laitteella.
• Lapset eivat saa tehdä käytäjän puhdistus- tai kunnossapitotoimpiteita ilman valvontaa.
  Kone EI saa olla kytketty sähköverkkoon kun sitä ei käytetä.
• Jos koneessa ei ole pistoketta tai muuta laitetta, joka kytkee täysin irti kaikki koskettimet, syöttöverkkoon tulee asentaa asennusmaäräysten mukainen erotuskytkin.
• Jos virtajohto on vahingoittunut, vaarojen välttämiseksi sen saa vaihtaa vain valmistaja tai huoltopalvelu tai joka tapauksessa vastaavan patevyyden omaava henkilo.
• Laitteessa oleva normin IEC 60417 mukainen, symbolilla 5021 merkitty ruuvi on potentaialintasausliitäntä.
• Älä KOSKAAN avaa konetta nopeasti, jos jakso ei ole paattynyt.
• Älä KOSKAAN käytä konetta ilman valmistajan asentamia suojuksia.
• Alä KOSKAAN käytä konetta sellaisten esineiden pesemiseen, joiden typpi, muoto, kokotai materiaali ei sovellu konepesuun tai jotka eivat ole tāysin ehjä.
• Alä KOSKAAN käytä laitetta tai sen osia portaana tai henkilöiden, esineiden tai elänten alustana.
• Älä KOSKAAN laita liikaa painoa edestä avattavan koneen luukun paälle, se on mitoitettu kestämään ainoastaan täyden astiankorin painon.

• Älä KOSKAAN laita paljaita käsiä pesuliuokseen.

• Älä KOSKAAN kaada konetta asennuksen jälkeen.

• Jos huomaat toimintahäirön tai nestevuodon, kytke laite heti irti sähköverkosta ja sulje veden syöttö.
• Alä sijoita astianpesukonetta lahelle lammonlähteita, joiden lampötila on yli 50 °C.
• Älä KOSKAAN jatä astianpesukonetta alttiksi ilmastotekijöille (sade, aurinko jne.)
• Astianpesukonetta ei saa asentaa ulkotiloihin ilman sopivaa suojausta.
• Älä koskaan käynnistä ohjelmaa ilman ylivuotosuojaa altaassa, jos se kuuluu koneeseen.
• Alä koskaan vie koneen lahelle magneettisia esineita.
• Älä käytä koneen ylaosaa alustana.
• Asennusteknikon taytyy varmistaa maadoituksen toimivuus.
• Koekayton jälkeen asennusteknikon täytyy antaa kirjallinen todistus oikeasta asennuksesta ja koekaytösta kaikkien normien ja hyvänn ammattikaytannnon mukaisesti.
• ALA muuta koneen osien sijaintia tai peukaloi niitta. Tallaiset toimenpiteet voivat vaarantaa koneen turvallisuuden.
• Normin EN ISO 4871 mukainen aänenpainetaso

LpA Max = 55 dB Kpa = 2,5 dB työtason alle asennettavat mallit
LpA Max = 65 dB Kpa = 2,5 dB kupumallit
LpA Max = 76 dB Kpa = 1,5 dB patapesumallit

• Syöttöveden lämpötila enintään: 50 °C
• Syöttöveden paine enintään: 4 bar (400 kPa)
  Laite on tarkoitetti liitettavaksi vesijohtoverkkoon pysyvästi
• Laitetta ei saa puhdistaa vesisuihkulla tai hóryllä.
  Tyhjennyksen enimmäskorkeus

Lattiatasolla, ylivuotomallit
Enimmäiskorkeus 1 m, tyhjennyspumppumallit

1.1 Normaalit käyttoolosuheet

Ympariston lampotila: enintaan 40^ /vahintaaan 4^ (keskimaaarin 30^ )
Korkeus: enintaan 2000 metria
Suhteellinen kosteus: enintaan 30% lampotilassa 40^ / enintaan 90% lampotilassa 20^

Varoituksia:

Säilytä kaikki asiakirjat laitteen laheisyydessä. Anna ne teknikoiden ja laitteen käytäjen luettaviki saälytä ne aina hyvässä kunnossa turvallisessa paikassa. Pidä esillä kopioita usein tapahtuvaa käytöä varten

Käytäjan tätyyy lukea tamä käyttoopas ja ymmärtaa ja oppia siinä olevat tiedot ennen minkaan toimenpiteen tekemistä koneelle.

Laite on tarkoitetu ainoastaan ammatimaineen yhteison astioiden pesemiseen, sen asennus, kayttto ja huelto on aina annettava koulutetun henkilokunnan tehtavaki ja naissa tehtavissa on noudatettava laitteen valmistajan ohjeita.

Takuu:

Valmistaja ei vastaa annettujen ohjeiden noudattamisen laiminlyomisestä tai koneen vaärastä kaytostä omaisuudelle tai henkilöille aiheutuvista vahingoista eivatkä ne kuulu takuun piirin

Liitteena olevissa asiakirjoissa annettujen ohjeiden noudattamatta jattaminen voi vaarantaa laitteen turvallisuuden ja saada takuun valittomasti raukeamaan

Valtuuttamattomien teknikoiden tekemät asennukset ja korjaukset tai muiden kuin alkuperäisten varaosien käytäminen saa takuun valittömästi raukeamaan.

Varastointi:

Kuljetus ja varastointi: -10 °C - 55 °C, huippu 70 °C (enintaan 24 tuntia)

Luku 3 ASENNUS

Koneen virheettomän toiminnan kannalta on ratkaisevan tärkeä, etta se on asennetty oikein. Joitain koneen asennuksen vaatimia tietoja loytyy arvokilvestä, joka on koneen oikealla sivulla ja joka nakyyy myös tämän käyttooppaan Kannessa.

Asennuksen saa tehdä ainoastaan pätevä, valtuutettu teknikko.

3.1 Pakkauksen purkaminen

Tarkista, etta pakkaus on ehja. Jos havaitset vauroita pakkauksessa, kirjaa ne lahetysluetteloon. Varmista pakkauksen purkamisen jälkeen, etta laite on ehja. Jos kone on vauroitunut, ilmoita asiasta heti jalleenmyyjalle ja kuljetuksesta huolehtineelle yritykselle faksilla tai kirjatulla kirjeellä. Jos vauriot ovat luonteeltaan sellaisia, etta ne voivat vaarantaa koneen turvallisuuden, alä asenna alakä käytä konetta ennen kuin pateva teknikko on korjannut sen.

Pakkauksen osia (muovipusseja, styroksia, nauloja jne. ...) ei saa jattälasten tai kotieläinten ulottuville, koska ne voivat olla vaarallisia.

3.2 Paikalleen asettaminen

• Varmista, etta asennuspaikassa ei ole esineita tai materiaialeja, joita koneesta kayton aikana mahdollisesti tuleva vesihöyry voi vahingoittaa, tai etta tällaiset esineet tai materiaalit on asianmukaisesti suojattu.
• Ennen astianpesukoneen sijoittamista paikalleen valmistele tilaan järestelmät sahkönsyöttöä, veden ottoa ja poistoa varten
• Jos yksiseinäinen kone asennetaan kalusteeseen, jatä ainakin 10 mm tilaa koneen seinien ja vierellä olevien pintojen valiin.
• Lattia tai asennuspohja täytyy mitoittaa ottaen huomioon astianpesukoneen kokonaispainon
  Vakauden takaamiseksi kone taytyy asentaa ja tasapainottaa neljan jalan avulla.

Tämä laite soveltuu vain kiinteaaan liitantaan, muunlaisista asennuksista taytyssopia valmistajan kanssa ja niiden on oltava valmistajan hyväksymiä.
- Irrota pinnasta suojakalvo ennen astianpesukoneen käytämista.

3.3 Sähköliitäntä

• Järjestelmässä tāytyll olla moninapainen pääkatkaisin, joka katkaisee kaikki kontaktit, nollajohdin mukaan lukien, jonka avoimien kontaktien väll on vähintään 3 mm ja joka on lämpomagneettisesti laukeava tai liitetty sulakkeisiin, jotka on mitoitetu tai säädetty koneen arvokilvessä nakyvän tehon mukaisesti.
• Paakatkaisimen taytyy olla sahkolinjassa asennuspikan lahellä ja sen taytyy toimia vain yhtä laitetta kohden kerrallaan.
  Sahköverkon jannitteen ja taajuuden taytyy vastata arvokilven tietoja.

• Käytäjan ja laitteiston turvallisuus vaatii tehokkaan, voimassa olevien normien mukaisen maadoitusjärestelman

• Tämä kone vastaa servifointia EN/IEC 61000-3-11, jos järestelmän impedanssi Z_sys on pienempi tai yhtä suuri kuin Z_max kayttäjan syötjärestelmän ja julkisen järestelmän liittymakohdassa. Laitteiston asentajan tai kayttäjan vastuulla on varmistaa, etta laitteisto liitetaan vain syöttoön, jonka impedanssi Z_sys on pienempi tai yhtä suuri kuin Z_max

	Zmax
Patapesukone	0.21 Ω
Kupu	0.24 Ω
Työtason alle asennettava	0.41 Ω

• Virtajohto, vain typpia H07RN-F, virransiirtokyki siirrettavassa kaytossa lampotilassa 60 °C johtimessa:

Kolmivaihekone

-5x2,5 mm^2 arvoon 20 A
-5x4 mm^2 arvoon 30 A
-5x6 mm^2 arvoon 38 A
-5x10 mm^2 arvoon 54 A

Yksivaihekoneet

-3x1,5 mm^2 arvoon 16 A
-3x2,5 mm^2 arvoon 25 A

• Ei saa olla kireallä tai puristuksissa normaalin toiminnan tai tavallisen huollon aikana.
• Laitteisto tayty myös liittäa potentialintasausjärestelmän, jonka liitänta tehdäan normin IEC 60417 mukaisella symbolilla 5021 merkityllä ruuvilla.
• Potentiaalintasausjohtimen poikkileikkauksen tulee olla 10mm^2
  Noudata sahkokaaviossa nakyvi polaritetteja.
• Lisatietoja sahkokaaviossa.

Jakorasioiden, adapterien ja sellaisten johtoen, joiden typpi ja poikkileikkaus eivat ole oikeita, tai sellaisten jatkojohtoen, jotka eivat vastaa sahköjärkestelmiä koskevia voimassa olevia normeja, kayttäminen on kielletty.

ASTIANPESUKONEEN KÄYTTÖOHJE

3.4 Vesilitäntä

Laite taytyi liittaa vesijhohtoverkkoon taipuisalla putkella. Vesijhohtoverkon ja laitteen magneettiventtiin valillä on oltava sulkuventtiili. Sulkuventtiilin on oltava lahellä laitetta.

Veden syoton, lamptilan ja paineen taytyy vastata koneen teknisten tietojen kilven arvoja.
- Varmista,etta syoton virtaus ei ole alle 20 l/min
- Jos veden kovuus on yli 14^ (8 °dH), on suositeltavaa käyttaa konetta, jossa on sisäinen vedenpehmennin. Jos veden kovuus on yli 35^ (19,5 °dH), asenna ulkopuolinen vedenpehmennin ennen magneettiventtiilia
- Koneet, joissa ei ole vedenpehmennintä: jos veden kovuus on yli 14 °f (8 °dH), asennaulkopuolinen vedenpehminn ennen magneettiventtiilia.
- Jos veden johtavuus on korkea ja siihen jää paljon mineraalien jäanteitä, on suositeltavaa asenta a demineralisointijärjestelmä.
- Jos koneessa aiotaan käyttaa vetta, josta on poistetu suola, tai jossa on paljon natriumklordia, on tehtäva erikoistilaus, koska tällaiset koneet vaativat erikoismateriaialeja
- Älä käytä demineralisoitua vettä koneissa, joissa on lammon talteenottolaite ja kuparinen talteenottopatteri. Pyydä näissä tapauksissa malli, jonka pattenien putket ovat ruostumatonta terästa.

Vapaa poisto

3.5 Poistoliitäntä

• Poistokanavassa tāytye olla vapaa hajulukolla varustettu lattiakaivo, Jonka mitta sopii koneen mukana toimitettuun poistoputkeen. Putken tāytye yltäa lattiakaivoon ilman etta se on kireälla, puristuksissa, mutkalla, painon alla tai muuten estynyt.
• Allas tyhjentyy painovoiman avulla, joten poiston on oltava koneen pohjan alapuolella.

Poistopumpulla (saatavissa pyynnostä)

• Mikäli poisto ei ole koneen pohjan alapuolella, on mahdollista käyttaa poistopumpulla varustettua mallia (saatavissa pyynnosta).
• Täloin poiston enimmäiskorkeus on 1 m.
  Tarkista aina, etta poistojarestelmä toimii oikein ja ettei se ole tukossa.
• Muunlaisista asennusratkaisuista on ennalta sovittava koneen valmistajan kanssa, jonka taytyy hyväksya muutokset.

3.6 Huuhtelukirkaste ja pesuaine

Huuhteluaineen ja pesuaineen annostelee koneeseen vakiovarusteena asennetu anostelija, jos se kuuluu malliin.
- Annoksen märittä asennusteknikko veden kovuuden mukaan. Teknikko myös säätä annostelijat.
- Ennen saatamista syottolektkut on taytettava oikealla tuotteella.
Saatto tehdaan vastaavilla saatoruuveilla tai suoraan kayttopaneelita, mallista riippuen.
- Säiliössä olevan nesteen tason on oltava riittävä, se ei koskaan saa laskea liian alas eikä siihena saa lisātā syövytäviä tai epapuhtaita aineita.

Älä KOSKAAN käytä KLOORI- tai HYPOKLORIITTI-pohjaisia pesuaineita.

On aina suositeltavaa asentaa automaattinen pesuaineen annihilija.

Luku 4 KONEEN KÄYTTÖ

4.1 Selitys ja merkit

Katso kuva 1:

1	PAINIKE ON/OFF	5	NÄYTTÖ TIETOJA
2	PAINIKE ERIKOISOHJELMIEN VALINTA	6	TILAPALKKI (MERKKIVALO)
3	PAINIKE OHJELMIEN VALINTA	7	TARKISTUSPALKKI (MERKKIVALO)
4	PAINIKE START

4.2 Toimintaan kytkentä

Katso kuvaa 2:

• Kytke laite pälle päävirtakytkimellä ja avaa ulkopuolinen vesihana.
  Tarkista, etta ylvivotosuoja on paikallaan, jos se kuuluu koneeseen.
• Paina painiketta ON/OFF (1).
  TARKISTUSPALKKI (7) syttyy ja muuttuu punaisesta vihreaksi osoittaen, etta tarkistus on tehty. Vakavan hairiön sattuessa valopalkki palaa punaisena ja keskeyttä koneen toiminnan, vahemman vakavan toimintahairion osoittaa oranssi vari ja toiminta voi jatkua.
• Täytö alkaa automaattisesti kun kone käynistetään.
• Piste näytössä vilkkuu, kunnes taso on saavutettu.
  TILAPALKKI (6) sytty ylhältä alaspain osoittaen, etta koneen lammitys on kaynnissä.
  Kun kayttolampotila on saavutettu, TILAPALKKI (6) palaa vihreana.
  Optimaaliset olosuhteet pesun aloittamista varten on saavutetu.

4.3 Korin valmistelu

Katso kuva 3, ja, koneen moitteettoman toiminnan takaamiseksi, noudata seuraavia saantjä:

Käytä sopivaa koria. Älä täytä koria lian täyteen aläka aseta astioita paällekkäin.
- Astiat on aina huhdeltava ennen koneeseen panoa. Älä pane koneeseen astioita, joissa on kuivuneita tai kiinteitta ruoantähteitta.
- Aseta tyhjat astiat koriin ylosalaisin.
- Aseta lautaset yms. korin kalleleen niin, etta sisäpuoli on ylöspain.
- Aseta eri ruokailuvälineet niiden korin niin, etta kahva on alaspän.
- Alä pane hopeisia ruokailuvälineitä samaan koriin ruostumattomasta teräksesta valmistettujen ruokailuvälineiden kanssa. Hopea tummu ja teräs voi syöpyä.
- Pese astiat heti kayton jälkeen. Nain valtat lian kuivumisen ja tarttumisen astioihin.
- Pese ainoastaan ehjä ja konepesun kestäviä astioita.

4.4 Jakson valinta ja käynistäminen

• Valitse pestäville astioille sopiva pesujakso painamalla useamman kerran painiketta OHJELMIEN VALINTA (3) tai ERIKOISOHJELMIEN VALINTA (2) ja naytöön tulee jakson numero (Kuva 4).
• Käynnistä ohjelma painamalla painiketta START (4) ja TILAPALKKI (6) alkaa vilkkua orangsin varisenä lisäntyen alhaalta ylöspain, se osoittaa jakson etenemisen.
  Kun jakso on paattynyt palkki tulee vihreaksi (Kuva 5).
• Nopeaa kuivumista varten ota kori koneesta heti jakson paatyttya.
• Jos haluat keskeyttää jakson ennen sen paattymista, paina painiketta START (4).

Huomaa: Kupumalleissa automaattinen käynnistys aktivoituu itsestään ensimmäisen jakson jälleen: seuraavat jaksot käynnistyvät siis automaattisesti kun kupo suljetaan. Tämän tilan osoittaa naytössa kuvake AS.

4.5 Vakio-ohjelmat

Pr 1	Vähän likaiset astiat, lyhyt ohjelma.
Pr 2	Jonkin verran likaiset astiat, keskitason ohjelma.
Pr 3	Hyvin likaiset astiat, pitkä ohjelma.
CLE	Tyhjennysjakso ja automaattinen loppupuhdistus, suoritetaan päävän päättyessä.
dr	Tyhjennysjakso.

4.6 Erikoisohjelmat (*lisävaruste)

Eco	Vähentäenergian kulutusta. Pesu tapahtuu alhaisemmassa lampötilassa ja vähemmällä vedellä kuin normalaiohjelmissa, hyvä pesutulos saadaan aikaan pidennetyn mekaanisen pesutoiminnon ansiosta
Rct	Sopii hyvin likaisten astioiden ja kiinnikuivuneen lian pesemiseen. Ohjelma sisältaa 2 pesua ja 2 huuhtelua.
Rct2
SfEE	Sopiihaarukoiden, lusikoiden, veitsien ja kaikenlaisten muiden valineiden pesemiseen. Tämän pesuohjelman kesto on muita pidempi ja lampötila on korkeampi.
REFr	Suositeltava kun halutaan tehdä pesuja pesualtaan koko veden vaihdolla, siis kun halutaan pestä peräkkäin useampia koneellisia astioita, joissa on paljon rasvaa tai öljä. Pesualtaan koko veden vaihtaminen vaatii pidemmän pesujakson.
PLAE	Ohjelma lautasia varten.
CLAS	Sopii kaikenmuotoisten ja kaikentyppisten lasien pesemiseen. Ohjelma pesee alhaisella huuhtelulampötilalla ja vaatii pitkän ruivausajan.
Long	Jatkuva pesu. Jakso voidaan keskeyttää aikaisemmin painamalla käynnistyspainiketta. Lyhyen tauon jälkeen alkaa huuhtelujakso. Jakso päätty automaattisesti 12 minuutin kuluttua.
SRn	Suositeltava kun halutaan taata pestäviien astioiden sanitointi. Tämä ohjelma valvoo lampötilaa ja pesuaikaa laskien vakion A0. Ohjelma päätty kun parametrin A0 arvo on 30. Kesto vaihtelee, se on keskimäärin noin 20 min ja pesulampötila saavuttaa noin 70 °C. Huomaa Mikäli tarvitaan A0-arvoa, joka poikkeaa arvosta 30, on otettava yhteys valtuutettuun teknikkoon, joka muuttaa koneen ohjelmistoa.
Pr 5	Ihanteellinen lasien saamiseksi kirkkaiksi, käytettävissä vain yhdessä känteisosmoosilaitteen kanssa.
Pr 6	Hyvin likaiset astiat, pitkä ohjelma (8').
Pr 7	Hyvin likaiset astiat, pitkä ohjelma (10').

Huomio: Erikoisohjelmat vaihtelevat astianpesukoneen eri malleissa.

4.7 Jakson automaattinen käynnistyminen

Toiminto mahdollistaa jakson automaattisen käynnistymisen kun luukku suljetaan. Toiminto aktivoidaan seuraavalla tavalla ( Kuva 6):

• Ellei toiminto ole käytössä oletusarvona, se täytyy aktivoida asetusvalikosta.
• Koneen ollessa kytkettnä paälle luukku auki pidä painettuna (ainakin viisi sekuntia) painiketta START (3) kunnes nayttoön tulee AS.
• Voit poistaa toiminnon käytösta painamalla painiketta START (4) uudelleen viiden sekunnin ajan luukun ollessa auki.

4.8 Suodatinyksikon irrottaminen

• Vie pesu- ja huuhteluvarret kohtisuoraan luukun reunan suhteen (Kuva 7).
• Nosta suodattimien puolikkaat ylos kahvan avulla.

4.9 Koneen tyhjentäminen

4.9.1 Koneet ilman poistopumpppua

• Sammuta kone.
• Poista suodatinyksikkö, jos se on asennettu ( Kuva 7A).
• Poista ylivuotosuoja vetamalla se ylós (Kuva 8 B).
• Odota, ettaallas tyhjenee kokonaan.
• Tarvittaessa poista altaan suodatin ja puhdista se ( Kuva 8C).

4.9.2 Poistopumpulla varustetut koneet (*lisävaruste)

• Jos koneessa on suodatinyksikkö, poista se ( Kuva 7).
• Jos koneessa on ylivuotosuoja, poista se vetamalla se ylos (Kuva 9)
• Sulje luukku.
• Valitse jakso dr
  Käynnistä jakso painikkeella START (4).
• Kone suorittaa itsepuhdistusjakson (*mallikohtainen) ja sammuu sitten.
• Tarvittaessa poista altaan suodatin ja puhdista se ( Kuva 8C).

4.10 Koneen sammuttaminen

• Paina painiketta ON/OFF (1), näytöön DISPLAY (4) jävät keskimmäiset viivat, jotka osoittavat, että kone on jännitteessä.

4.11 Hartsien regenerointi (*lisävaruste)

Kun nayttoon vedenpehmentimellä varustetuissa koneissa tulee kuvake SALt, sailiöon taytyy lisatä suolaa. Toimi seuraavalla ravalla:

• Ota kori koneesta.
• Poista suodatinyksikkö (Kuva 7).
• Ruuvaa auki suolasäiliön korkki (Kuva 11).
• Kaada saliön noin 700 g karkeaa ruokasuolaa toimitetun suppilon avulla. (ensimmäisellä kerralla täytä saliö vedellä)
• Sulje sällö kunnolla.
  Huuhtele kasin suolakorkin alue ja suorita itsepuhdistusjakso mahdollisen syopymisen valttamiseksi.
  Kuvake 'SALt' katoaa naytostä mutaman minuutin kuluttua.

Kuvake rEG näytössä tarkoittaa, etta kone suorittaa vedenpehmentimen oikean toiminnan vaatimaa hartsien regenerointijaksoa. Kuvakkeen ollessa näytössä pesujaksot saattavatkestä tavallista kauemmin.

Huomaa: Älä sammuta konetta, jos regenerointijakso on käynnissä

4.12 Tietojen näytö

• Pitämällä painiketta START (4) painettuna muutaman sekunnin ajan on mahdollista saada näyttoön peräkkäin altaan lämmittemlampötila ja koneen suorittamien jaksojen märä. Tämä näytto voidaan katsoa sekä ennen jaksoa etta sen jälkeen ja se nakyv vain valiaikaisesti.
• Pitämälä painiketta OHJELMIEN VALINTA (3) painettuna mutaman sekunnin ajan on mahdollista saada nayttoän altaan lammittinen lampötila pysyvästi ja kaikkia ohjelmia varten.
  Toiminto voidaan poistaa kaytostä pitamalla mutaman sekunnin ajan painettuna painiketta OHJELMIEN VALINTA (3).

4.13 Nayttönn tulevien viestien luettelo

4.14 Kayton paattaminen

• Paivän paättyessä tyhjennä kone aina kuten kuvataan kappaaleessa Koneen tyhjennys.
• Katkaise sahkonsyöttö pääkatkaisimella ja sulje ulkopuolinen vesihana.
• Tee saannöllinen huolto ja puhdista kone kuten kuvataan kappaleessa Huolto.
  Jata astianpesukoneen luukku raolleen, jos mahdollista, jotta sen sisalle ei muodostu pahaa Hajua.

5.1 Yleissäannöt

Ennen minkään huoltotoimenpiteen tekemistä tyhjennä kaikki vesi, katkaise virta ja sulje ulkopuolinen vesihana.

Älä käytä paineistettuja vesisuihkuja, koska ne voivat vahingoittaa sahköjärestelmää.

Pese ulkopinnat niiden ollessa kylmiä kayttäen erityisesti teräkselle tarkoitettuja tuotteita.

Jos jän muodostuminen on mahdollista, tyhjennä vesi sällösta ja pesupumpusta.

5.2 Puhdistus

Koneen tehon takaamiseksi alla kuvatut huoltotoimenpiteet ta'tyy tehdä saannollisesti. On suositeltavaa tehdä sterilointi saannollisesti sopivilla, syövytämattömmä, kaupoista saatavilla tuotteilla.

5.3 Suodatinyksikon puhdistus

Tee toimenpide paivän paattyessä tai kun huomaat suodattimissa likajäanteita:

1. Poista korit ja puhdista ne.
2. Tyhjennäallas kappaleen Koneen tyhjennys ohjeiden mukaisesti.
3. Irrota kaikki astianpesukoneen suodattimet ja puhdista ne huolellisesti.
4. Puhdista terasallas, mutta alä kaytā hankaavia tuotteita tai esineita.
5. Kun kuvatut toimenpiteet on tehty laita kaikki osat oikein paikoilleen.

5.4 Varsien puhdistus

Pesu- ja huuhteluvarret on helppo irrottaa suuttimien saannollsta puhdistusta varten tutkeutumisen ja/tai kerrostumien välttämiseksi.

Toimi seuraavalla tavalla (Kuva.10):

• Irrota varret ruuvaamalla auki niiden kiinnityslaippa tai irrottamalla pikakiinnitys.
• Pese kaikki osat juoksevassa vedessä, puhdista suuttimet huolellisesti käyttaen tarvittaessa hammastikkua tai pienta teraa setta.
• Puhdista varsien pyörintätapit koneen sisällä sekä pesu- ja huuhteluveden ulostulalue.
• Aseta varret paikoilleen ja tarkista, etta ne pyorivat esteetta.

Koneessa on vianmäritysjärkestelmä, joka pystyy havaitsemaan ja ilmoittamaan eri toimintahäiriöista.

Vika Kuvaus ja mahdolliset korjaukset
	Er-01 Huuhtelu ei tehty. Astioiden huuhtelua ei ole tehty oikein. Tarkista, että huuhtelusuuttimet ovat puhtaat.
	Er-02 Vettä ei poistetty. Veden poistoa ei tapahdu tai se tapahtuu virheellisesti. Tarkista, ettei poistupkiti ole taittunut tai puristuksissa ja että Hajulukko tai suodattimet eivät ole tukossa. Yliuvotosuojalla varustetuissa koneissa poista se ennen poistojakson käynnistämä.
	Er-03 Huuhtelulampötilan palautuksen Häiriö. Lämmittimen lampötilan palautuminen ei ole tapahtunut märitetlyjen aikarajoen sisällä pesujakson aikana. Sammuta kone, käynnistä se uudelleen ja suorita uusi pesujakso.
SAFE	Er-04 Altaan veden täytön Häiriö. Tarkista, että vesilitännät on tehty oikein ja että vesihana on auki. Tarkista, että koneessa on yliuvotosuoja, mikäli se kuuluu koneeseen. Sammuta kone, käynnistä se uudelleen ja suorita uusi täytöjakso.
	Er-05 Altaan lampömittarin Häiriö. (Anturi auki) Kone ei lue altaan lampötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
	Er-06 Altaan lampömittarin Häiriö. (Anturin oikosulku) Kone ei lue altaan lampötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
	Er-07 Lämmittinen lampömittarin Häiriö. (Anturi auki) Kone ei lue lämmittinen lampötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
	Er-08 Lämmittinen lampömittarin Häiriö. (Anturin oikosulku) Kone ei lue lämmittinen lampötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
	Er-09 Lämmittinen täytön time out. Lämmitin ei ole täyttnyt. Huuhtelua ei voi suorittaa. Tarkista, että veden syöttöhana on auki. Sammuta kone, käynnistä se uudelleen suorita uusi jakso.
	Er-21 Riittätätön huuhtelu: Huuhteluvenen märära ei ole ollut oikea. Tarkista, että huuhtelusuuttimet ovat puhtaat. Virhe ei estä koneen käyttoä.
	Er-22 Altaan lampötilan palautuksen Häiriö. Altaan lampötilan palautuminen ei ole tapahtunut märitetlyjen aikarajoen sisällä pesujakson aikana. S am mut a käynnistä se uudelleen ja suorita uusi pesujakso.
SAFE	Er-5F Sähkömekaninen turvajärestelmä. Lämmittinen ja altaan turvatermostaatit ovat lauenneet tai altaan turvapainekytkin on lauennut.
SAFE	Er-5L Tason turvalaite. Altaan veden taso ei ole oikea.
	dr-t Likainen suodatin: Altaan veden taso ei ole oikea, koska suodatin on likainen tai yliuvotosuoja ei ole oikein paikallaan.
HUOMIO! Koneen sammuttaminen ja uudelleen käynnistäminen nollaa ilmoituksen. Jos ongelma toistuu ohjeiden noudattamisen jälkeen, ota yhteys valtuutettuun huoltoon.

Luku 7 SÄADÖT JA ASETUKSET

Seuraavat asetukset saa tehdä vain patevä teknikko.

Alla luetellut parametrit voidaan asettaa asennuksen aikana tai myohemmin. Asetusvalikkoon päästaan seuraavalla tavalla:

Kone valmiustilassa luukku auki.
- Paina samanaikaisesti painikkeita 1 ja 4 5 sekunnin ajan ja anna avain CH 12 (muuta parametriä painikkeilla 3 ja 2, vahvista painikkeella 1).
- Painamalla sitten useamman kerran painiketta 1 (ON/OFF) on mahdollista selata seuraavia vaihtohtoja ja aktivoida ja/tai muuttaa niitä painikkeilla 3 ja 2 (muutettu parametri pysyy muistissa ilman vahvistusta). Parametriluettelo voi vaihdella koneen tyypista riippuen.

	Language	Kielen valinta
b	Boiler Temperature	Lämmittimen lämpötilan säätö eri ohjelmia varten. Paineettomalla vedenlämmittimellä (huuhtelupumppu) varustetuissa malleissa on eri asetukset jokaista ohjelmaa varten (b1 - b2 - b3)
t	Tank Temperature	Altaan lämpötilan säätäminen ohjelmia varten. Huuhtelupumpulla varustetuissa malleissa on eri asetukset jokaista ohjelmaa varten (t1 - t2 - t3)
tH	Thermo - Stop	Thermostop-toiminnon käynistäminen takaa oikean huuhtelulämpötilan.
ES	Energy Saving	Energy Saving -toiminnon käynistäminen takaa energian säätämisen koneen ollessa kytkettynä mutta ei käytössä.
dn	Detergent Pump	Pesuaineen annostelijan manuaalinen käytto
bn	Rinse Aid Pump	Huuhtelukirkasteen annostelijan manuaalinen käytto
rn	Manual Rinse	Huuhtelupumpun manuaalinen käytto
dt	Dosage Detergent	Pesuaineen annosteluaika
bl	Dosage Rinse Aid	Huuhtelukirkasteen annosteluaika
dH	Water Hardness	Sisäantulevan veden kovuuden säätö (vedenpehmentimellä varustetut koneet): ann arvot alla olevan taulukon mukaan
cc	Set Number Service Cycles	Ulkopuolisen vedenpehmentimen huollon (Service) ilmoituksen aktivoivan jaksojen laskimen asetus ja aktivointi. Sana Service voidaan poistaa pitämällä painettuna kaikkia neljäa painiketta koneen ollessa sammutettu ja luukku auki.
RA	Autostart Autoenabling	Automaattisen käynistyksen aktivointi
dr	Manual Drain	Tyhjennyspumpun manuaalinen käynistys

Kun halut parametrit on asetetu, tallenna asetukset ja poistu toiminnosta painamalla painiketta 1, kunnes nayttoon tulevat viivat.

7.1 Integroidun vedenpehmentimen kovuuden saatö

Aseta veden kovuusaste dH asetusvalikossa seuraavan taulukon mukaan:

Mitatu kovuus dH Mitatu kovuus dH
°fr	dGH	n°	°fr	dGH	n°
0 ÷ 20 0	÷ 11	1	41 ÷ 45	23 ÷ 25	6
21 ÷ 25	12 ÷ 14	2	46 ÷ 50	26 ÷ 28	7
26 ÷ 30	15 ÷ 17	3	51 ÷ 55	29 ÷ 31	8
31 ÷ 35	17 ÷ 20	4	56 ÷ 60	31 ÷ 34	9
36 ÷ 40	20 ÷ 22	5

Luku 8 HAVITTÄMINEN

Näissä koneissa ei ole materiaialeja, joiden havittäminen vaatii erityistoimenpiteita.

(Voimassa Europan Yhteison maissa sekä maissa, joissa jatteet lajitellaan)

Tuotteessa tai sen asiakirjoissa oleva merkki osoittaa, etta tuotetta ei saa havittaa

kotitalousjatteiden mukana sen kayttoiän paatytya.

Mahdollisten väränn havittämisen aiheuttamienympäristo- ja terveyshaittojen

välttämiseksi kayttäjan tulee erottaa tuote muista jatteista ja kierrattaa se vastuullisella tavalla materiaalien jatkuvan uudelleenkayton tukemiseksi.

Kotitalouskäyttäjien on hyvä ottaa yhteys jälleenmyyjaän tai paikallisiin viranomaisiin, joilta he saavat kaikkietiedot jatteiden lajittelemisesta ja tamantyyppisen tuotteen kierräkyksesta.

Ammattikayttajien on hyva ottaa yhteys toimittajaan ja tarkistaa hankintasopimuksen ehdot.

Tata tuotetta ei saa havittaa yhdessa muiden kaupallisten jatteiden kanssa.

Kieriatettvät suorana	Symbolit		Kohde	Materiaali	%
	40 FE		Metallilevy	Teräs	80
	20 PAP		Pahvipakkaus	PAP
	50 FOR		Puualusta	ISPM15
	05 PP		Muoviosat	PP, PP+FV
Yhdisteet	R A E		Moottorit	Kokoonpanot	20
			Sähköosat
			Elektroniikkaosat
			Kumiosat	EPDM

Luku 9 YMPÄRISTÖ

YMPÄRISTÖYSTÄVALLINEN KÄYTTO

Astianpesukoneen vastuullinen paivittainen käytö voi auttaa suojelemaan ympäristöä pienten seikkojen avulla:

Pese vain täysiä koreja.

Sammuta astianpesukone kun sitä ei käytetä.

Pidä kone kiinni sen ollessa valmiustilassa

Käytä likaisuusasteelle sopivaa ohjelmaa.

Syöta koneeseen lammintä vetta, jos vesi lammitetään kaasulla.

Varmista, etta kaikki poistokanavat vievat sopivaan viemärjärestelmään.

Alä ylita suositeluja pesuainemäärä

Valmistaja pidättä oikeuden tehdä tähän astianpesukoneeseen sahköjärestelmää, tekniikkaa ja ulkonäköä koskevia muutoksia ja/tai vaihtaa osia ilman ennakkoilmoitusta aina kun valmistaja pitä sitä tarpeellisena voidakseen tarjota luotettavan, pitkäikäisen ja teknisesti pitkälle kehitetyn tuotteen.

METAΦPAZH ΠPQTOTYΠΩN OΔHΓΙΩN

NEPIEXOMENA

KEΦ1 ΣHMANTIKOI KINΔYNOI KAI IPOEIADONOHSEI2
