Produkttyp	LED-belysning för biOrb-akvarium
Varumärke	Oase
Modell	biOrb MCR LED (kompatibel med biOrb TUBE 30)
Användning	Inomhus, privat akvaristik
Strömförsörjning	biOrb-transformator, 12 V AC, 2,8 W
Energiklass	A+
Ljusutbyte	72-74 lm/W beroende på modell
Strömkabelns längd	1,5 m
Fjärrkontrollens batteri	CR 2025
Antal färger	15 förinställda + RGB-kombinationer
Ljusstyrkenivåer	4 (20 %, 40 %, 60 %, 80 %)
Dag/natt-cykelfunktion	Ja (8, 10, 12 eller 14 timmars dag)
Skyddsklass	Klass II (förstärkt isolering)
Kompatibilitet	biOrb CLASSIC, LIFE, FLOW, TUBE-akvarier
Rengöring	Med speciell OASE-rengöringsduk (ref. 46027)
Garanti	24 månader tillverkarens garanti
Leveransens innehåll	Belysningsenhet, fjärrkontroll, batteri, bruksanvisning

Vanliga frågor - biOrb TUBE 30 OASE

Hur installerar jag biOrb MCR LED-belysningen?

Sätt in belysningsenheten i locket på biOrb-akvariet. Anslut den till den separata uttaget på nätadaptern och anslut sedan adaptern till vägguttaget. Se till att kablarna bildar svanhalsar.

Vilka säkerhetsföreskrifter måste jag följa?

Sänk aldrig ner apparaten i vatten. Titta inte direkt på LED-källan. Koppla bort strömmen innan du arbetar med den. Använd endast med en biOrb-transformator. Skadade kablar innebär att produkten måste kasseras.

Hur använder jag fjärrkontrollen?

Ta bort plastskyddet från batteriet före första användning. Slå på enheten med strömbrytaren. Använd knapparna för att tända/släcka, byta färg (R, G, B eller 15 färger), justera ljusstyrkan (4 nivåer) eller starta dag/natt-cykeln.

Hur rengör jag belysningen?

Använd en speciell OASE-rengöringsduk (ref. 46027). Torka av undersidan med den speciella duken för att undvika repor. Ovansidan kan torkas av med en fuktig duk.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att sensorn tar emot signalen genom att rikta fjärrkontrollen mot apparaten. Minska avståndet om nödvändigt. Om problemet kvarstår, byt batteri till ett CR 2025 med rätt polaritet.

Hur byter jag batteri i fjärrkontrollen?

Vänd fjärrkontrollen med baksidan uppåt, öppna batterifacket. Ta bort hållaren, byt batteri (typ CR 2025) och kontrollera polariteten, sätt sedan tillbaka hållaren.

Vilka belysningslägen finns?

Du kan välja mellan 15 förinställda färger (röd, grön, blå, vit och kombinationer), justera ljusstyrkan i 4 nivåer (20-80%), eller aktivera dag/natt-cykeln med soluppgångs- och solnedgångssimulering.

Hur programmerar jag dag/natt-cykeln?

Tryck på cykelfunktionsknappen (8, 10, 12 eller 14 HR). Dagsljusets längd justeras. Exempel för 8 HR: soluppgång 15 min, dag 7,5 h, solnedgång 15 min, natt 16 h. Hela cykeln varar 24 h.

Vad gör jag om belysningen inte tänds?

Kontrollera anslutningen till nätadaptern och att strömbrytaren står på ON. Se till att ljuset inte har stängts av via fjärrkontrollen. Om problemet kvarstår, se bruksanvisningen.

Vilken garanti gäller för biOrb MCR LED-belysningen?

Oase tillverkningsgaranti är 24 månader från första köp hos en auktoriserad återförsäljare. Den täcker tillverkningsfel men inte slitage, olycksskador eller felaktig användning.

BRUKSANVISNING biOrb TUBE 30 OASE

- Anbring belysningsenheden i låget på biOrbakvariet.

□ C

- DA -

1. Sæt belysningsenhedens netstik i den separate stikkontakt på stiktransformatoren.
2. Anbring stiktransformer i stikdåsen.

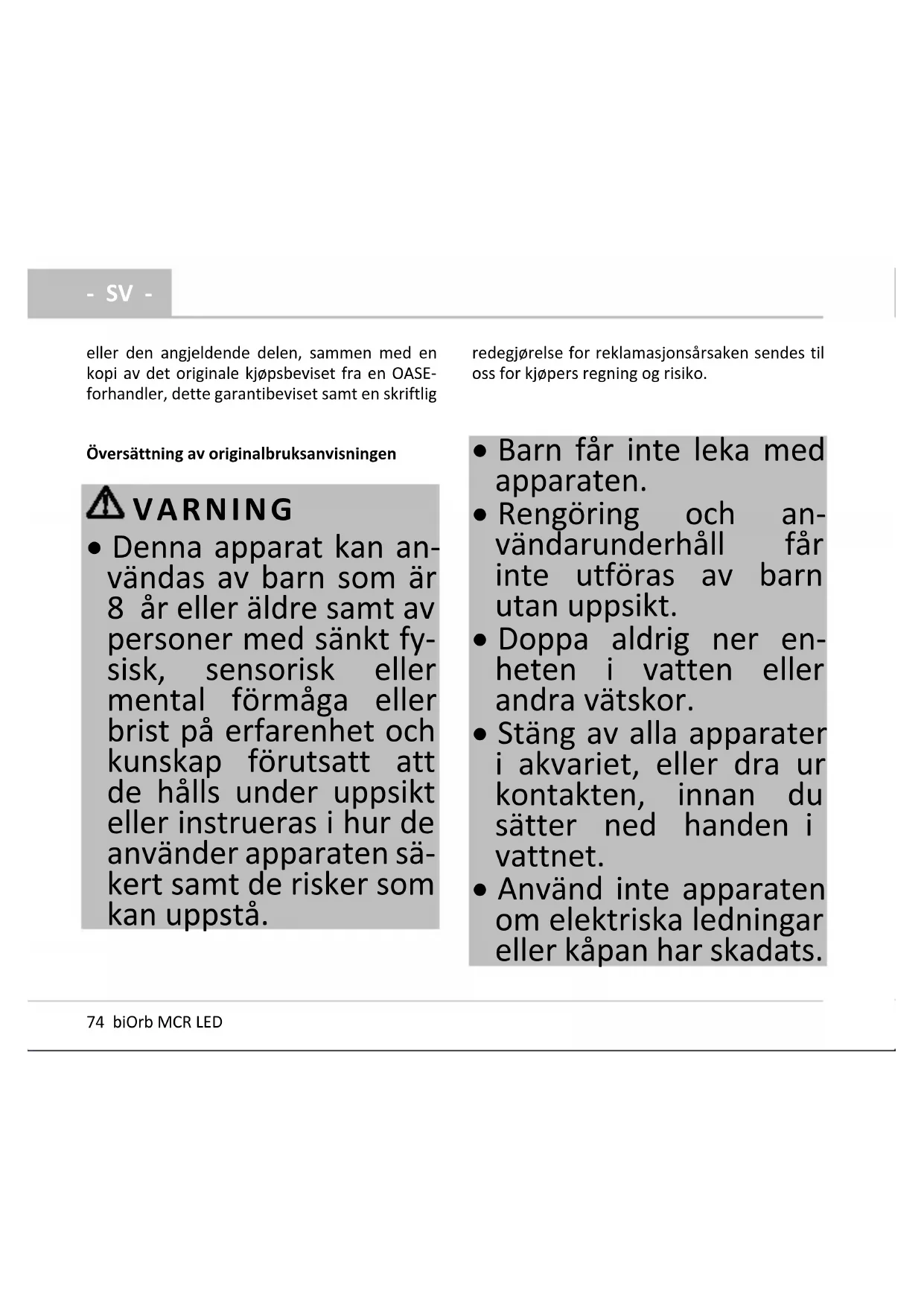

Översättning av originalbruksanvisningen

WARNING

- Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.

• Barn får inte leka med apparaten.
• Rengöring och an- vändarunderhåll får inte utföras av barn utan uppsikt.
• Doppa aldrig ner enheten i vatten eller andra vätskor.
• Stäng av alla apparater i akvariet, eller dra ur kontakten, innan du sätter ned handen i vattnet.
• Använd inte apparaten om elektriska ledningar eller käpan har skadats.

- Dra ut nätkontakten före arbeten på enheten.

SÄKERHETSANVISNINGAR

• Apparaten får inte användas om käpan är defekt.
• Apparaten får inte användas om elkablarna är defekta.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.
• Elkablarna kan inte bytas ut. Om en kabel har skadats måste apparaten skrotas.
  • Titta inte direkt in i ljuskällan.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
  • Skydda stickanslutningarna mot fukt.

Symboler i denna bruksanvisning

OBS!

• Beskriver en möjligtvis farlig situation.
• Om detta inte beaktas finns det risk för lätta eller mindre personskador.

ANVISNING!

Information som ska ge bättre förståelse för apparaten.

Andra anvisningar

☐ A Referens till en bild, t ex bild A.

PRODUKTBESKRIVNING

Ändamålsenlig användning

biOrb MCR LED, som i denna dokumentation betecknas som apparat, får endast användas på följande sätt:

För belysning av ett akvarium biOrb CLASSIC, bi-Orb LIFE, biOrb FLOW, biOrb TUBE.

För apparaten gäller följande begränsningar:

• Endast avsedd för anslutning till en biOrb transformator.
• Får endast användas inomhus samt för privat akvaristiskt bruk.

- SV -

Individuellt inställbar belysning för akvarium bi-Orb, kan ställas in med fjärrkontroll (medföljer).

Möjlighet för cyklisk belysning:

Ljus vars färg och ljuststyrka ändras under dagens lopp för att simulera dagsljus och nattljus. Blått nattljus (dimmas till 20 %), vitt dagsljus (100 %).

Stark LED-strålning!

Möjlig följd: Risk för ögonskador av blixtljus.

• Titta aldrig in i ljuskällan.

Förutsättning:

- Nätadaptern för akvariet har skiljts åt från elnätet.

Gör så här:

□ B

- Lägg in belysningsenheten i locket till biOrbakvariet.

□C

1. Anslut belysningsenhetens stickkontakt till ett separat uttag i nätadaptern.

2. Anslut nätadaptern till vägguttaget.

- Kontrollera att samtliga anslutningsledningar bildar droppslingor.

1. Tryck på strömbrytaren till belysningsenheten.

2. Ytterligare inställningar kan utföras med fjärrkontrollen.

- När belysningsenheten slås på eller ifrån med strömbrytaren behålls de aktuella inställningarna för läge och automatik.

RENGÖRING

Rengöringsdukar kan köpas som ett OASE biOrb Reinigungstücher Set (46027).

Gör så här:

- Undersida med lampenhet: Torka av med en speciell rengöringsduk för att undvika repor.

• Torka av ovansidan med en fuktig duk.

Batteribyte

Gör så här:

□ E

1. Vrid runt fjärrkontrollen så att baksidan pekar uppåt och öppna därefter batterifacket.

2. Dra ut batterihållaren helt och byt ut batteriet.

- Kontrollera att batteriets polaritet stämmer.

1. Skjut in batterihållaren i fjärrkontrollen igen.

ANVÄNDNING

Gör så här:

□D

• Innan fjärrkontrollen kan användas för första gången ska den aktiveras genom att den lilla plastremsan dras ut.
• Slå på belysningsenheten med strömbrytaren.

	Slå på ljuset
	Slå ifrån ljuset
	Starta visning av olika ljusfärger
	Stoppa visning av olika ljusfärger
	Slå på LED i grundfärg röd (R). Grön (G)), blå (B) eller andra färgtoner som en kombination av dessa tre grundfärger. 15 fördefinierade fär- ger.

	Vitt ljus ("Dagsljus", W)
	Dimma ljuset, 4 steg för ljusstyrka: 80 % ... 20 %. Tryck på en valfri knapp för val av ljusfärg för att ställa in 100 % igen.
	En av fyra knappar för att utlösa cykelfunktionen.

Cykelfunktion

Exempel på cykel 8 HR. Om 10-, 12- eller 14-HRknappen trycks ändras tiden för "Dagsljus" och "Nattljus". "Dagsljus" förkortas alltid med 30 min för "Soluppgång" och "Solnedgång." Total cykeltid: 24 tim.

Läge	Tid
Soluppgång	15 min
Dagsljus	7,5 h
Solnedgång	15 min
Nattljus	16 tim

STÖRNINGSÅTGÄRDER

Störning	Orsak	Åtgärd
Belysningen slås inte på	Felaktig anslutning	Kontrollera anslutningen
	Strömbrytaren står på OFF	Slå på
	Ljuset har slagits ifrån med fjärrkontrollen	Ljuset har slagits på med fjärrkontrollen
Apparaten reagerar inte på fjärrkontrollen	Fjärrkontrollen när inte fram till sensorn	Håll fjärrkontrollen mot sensorn
	Avståndet mellan fjärrkontrollen och apparaten är för stort	Minska avståndet
	Batteriet i fjärrkontrollen är tomt	Byt ut batteriet

TEKNISKA DATA

Beskrivning		Värde biOrb MCR LED
		MCR small	MCR large
Energieffektivitetsklass		A+	A+
Energieffektivitet	lm/W	74	72
Märkeffekt	W	2,8	2,8
Märkspänning	V AC	12	12
Anslutningsledningens längd	m	1,5	1,5
Batteri fjärrkontroll	Typ	CR 2025	CR 2025

SYMBOLER PÅ ENHETEN

		Skyddsklass II, säker elektrisk separation från nätet med förstärkt eller dubbel isolering.
		Ska användas inomhus
		Får inte kastas i hushållssoporna
		Läs igenom och beakta bruksanvisningen

AVYTTRING

ANVISNING

Denna apparat innehåller elektroniska komponenter och får inte kastas i hushållssoporna!

• Klipp av kabeln så att apparaten inte längre kan tas i drift.
• Ta ut batterierna ur apparaten och lämna in dem separat til ett retursystem.
• Lämna in produkten till en återvinningscentral.

ANVISNING

Avfallshantera batterierna

Batterier får inte kastas i hushållssoporna.

- Lämna in batterierna till ett retursystem.

Avfallshantera batterierna inom EU

Som förbrukare är du enligt lag skyldig att återlämna använda batterier. Återlämningen är gratis.

- Lämna in batterierna, antingen genom de offentliga retur- och återvinningssystemen i din

stad eller kommun, eller lämna tillbaka dem där de köptes.

Märkningar på batterier som innehåller skadliga ämnen

PB = batteri innehåller bly Cd = batteri innehåller kadmium Hg = batteri innehåller kvicksilver Li = batteri innehåller litium

GARANTI

OASE GmbH utfärdar för denna av dig införskaffade OASE-apparat en 24 månaders fabriksgaranti i enlighet med nedanstående garantivillkor. Garantin gäller från och med första köptillfället hos OASE-återförsäljaren. Garantitiden påbörjas inte på nytt om apparaten säljs vidare. Garantitiden varken förlängs eller förnyas i samband med garantirelaterade åtgärder. Dina juridiska rättigheter i egenskap av köpare, särskilt ifråga om garantin, gäller även fortsättningsvis och inskränks ej av denna garanti.

Garantivillkor

OASE GmbH utfärdar en garanti för felfritt, ändamålsenligt skick och utförande, en korrekt konstruktion och föreskriftsenlig funktionsduglighet. Garantin gäller avgiftsfri reparation resp. kostnadsfri försändelse av reservdelar/ersättningsapparat i enlighet med av oss fattat beslut. Om avsedd typ ej längre tillverkas, förbehåller vi oss rätten att efter eget tycke skicka en ersättningsapparat ur vårt sortiment som så långt möjligt överensstämmer med den reklamerade apparat- typen. Reklamationer som vilar på monterings- och handhavandefel samt på bristfällig skötsel resp. användande av icke avsedda rengörings- medel eller underlåtenhet ifråga om underhåll, icke avsedd användning, skada förorsakad av olycka, stöt, frostpåverkan, kontakt-/kabelför- kortning, kalkavlagringar eller icke-fackmässiga reparationsförsök faller ej under garantin. Ifråga om avsedd användning hänvisar vi till bruksan- visningen, som ingår i garantin. Slitagedelar, t ex ljuskällor, täcks inte av garantin.

Ersättning för utgifter i samband med montering och demontering, kontroller, krav efter utebliven vinst och skadeanspråk faller heller ej under garantin, liksom heller ej ytterligare anspråk för liknande skador och förluster oavsett typ, vilka förorsakats av apparaten eller användning därav. Garantin gäller endast i det land i vilket appara- ten införskaffats hos en OASE-fackhandlare. I samband med denna garanti gäller tysk lag under uteslutning av FN:s avtal om internationella köpeavtal för varor (CISG).

Garantianspråk kan endast ställas till OASE GmbH, Tecklenburger Straße 161, D-48477 Hörstel, Tyskland, genom att fraktfritt och på egen transportrisk skicka in den reklamerade apparaten eller apparatdelen, en kopia av originalköpebeviset från OASE-försäljaren, detta garantibevis samt en skriftlig beskrivning av det fel som reklameras.
