DEEBOT X2 Omni - Dammsugare ECOVACS - Gratis bruksanvisning och manual

Produkttyp	Robotdammsugare med moppning
Märke	ECOVACS
Modell	DEEBOT X2 Omni
Strömförsörjning	Dockningsstation CH2229 (ingång 220-240V ~ 50-60Hz, utgång 20V 2A)
Batteri	Litium 14,4V DC, 5900 mAh
Laddningstid	Cirka 5,5 timmar
Tömningseffekt	1000 W
Varmvattenmoppningseffekt	1650 W
Sensorer	Solid-state LiDAR, AIVI-kamera, 3D TrueDetect-sensor, fallskyddssensorer, mattdetekteringssensor
Smarta funktioner	Kartläggning, automatisk tömning, moppning, röststyrning YIKO, objektsigenkänning
Anslutning	Wi-Fi 2,4 GHz, Bluetooth, ECOVACS HOME-app
Dammsugarpåsens kapacitet	Engångspåse, byte var 2-3 månad
Ren vattentank	Kapacitet ej specificerad (fyll på vatten före användning)
Smutsvattentank	Kapacitet ej specificerad (regelbunden tömning)
Huvudborste	Flytande gummiborste
Sidoborste	Ja, byte var 3-6 månad
Filter	Högeffektivt filter, veckovis rengöring, byte var 3-6 månad
Moppdynor	Tvättbara, byte var 1-2 månad
Ljudnivå	Ej specificerad
Mått	Ej specificerade

Vanliga frågor - DEEBOT X2 Omni ECOVACS

Hur ansluter man DEEBOT X2 Omni till ECOVACS HOME-appen?

Aktivera Bluetooth på din telefon och på roboten. Öppna appen och följ instruktionerna för att skanna QR-koden under den övre luckan. Du kan också använda Wi-Fi (endast 2,4 GHz-nätverk). När den är ansluten blir Wi-Fi-indikatorn fast blå.

Vad gör man om DEEBOT inte laddar?

Kontrollera att roboten är påslagen (strömbrytaren på " I ") och att stationen är inkopplad. Rengör laddningskontakterna med en torr trasa. Se till att roboten är korrekt placerad på stationens kontakter.

Hur rengör man den flytande gummiborsten?

Ta bort borsten genom att trycka på upplåsningsknappen under roboten. Rengör den med rent vatten och torka den helt innan du sätter tillbaka den. Veckovis rengöring rekommenderas.

Vad gör man om DEEBOT inte tömmer behållaren automatiskt?

Kontrollera att automatisk tömning är aktiverad i ECOVACS HOME-appen. Se till att dammsugarpåsen är korrekt installerad i stationen och att uppsamlingskabinen är stängd. Om roboten flyttas manuellt till stationen kanske automatisk tömning inte startar; låt den återvända själv.

Hur använder man röststyrning YIKO?

DEEBOT X2 Omni har YIKO-assistenten. Du kan säga "OK YIKO" följt av ett kommando, till exempel "rengör vardagsrummet" eller "återvänd till stationen". Röstigenkänningen fungerar upp till 5 meter.

Hur skapar man en karta för första gången?

Starta kartläggning från ECOVACS HOME-appen. Roboten utforskar automatiskt ditt hem. Se till att alla dörrar är öppna och att området är väl upplyst. Följ röstinstruktioner eller appens aviseringar.

Vad gör man om DEEBOT fastnar under en möbel?

Roboten försöker lossa sig själv. Om det misslyckas, ta bort hindren manuellt. För att undvika detta kan du placera en fysisk barriär eller ställa in en virtuell gräns i appen.

Hur underhåller man högeffektivt filter?

Ta bort dammsugarbehållaren och ta ut filtret. Skölj det med rent vatten (använd inte fingrarna eller en borste). Torka det helt innan du sätter tillbaka det. Byt ut det var 3-6 månad.

Hur byter man dammsugarpåsen i stationen?

Öppna dammuppsamlingskabinen på stationen. Ta tag i handtaget på den använda påsen och dra ut den för att undvika läckor. Sätt i en ny påse tills den klickar. Stäng kabinen. Påsen byts var 2-3 månad.

Vad gör man om DEEBOT inte kan återvända till stationen?

Kontrollera att stationen är korrekt placerad, utan hinder på vägen och att området runt om är väl upplyst. Se till att Wi-Fi-signalen är stabil. Om nödvändigt, starta om roboten via appen.

BRUKSANVISNING DEEBOT X2 Omni ECOVACS

Bruksanvisningen finns på fler språk på: https://www.ecovacs.com.

Du finner bruksanvisningen på flere språk på: https://www.ecovacs.com

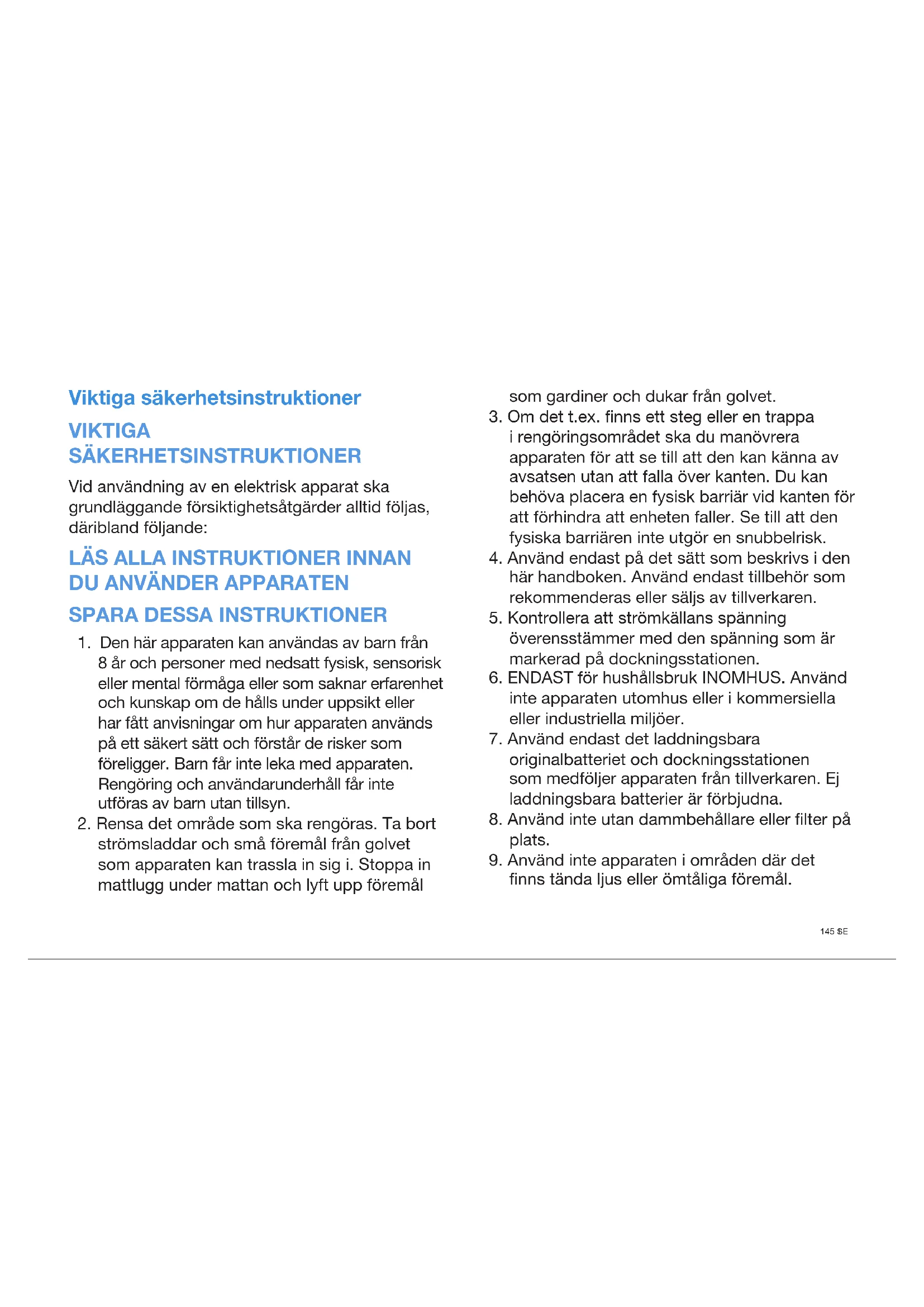

Viktiga säkerhetsinstruktioner

VIKTIGA

SÄKERHETSINSTRUKTIONER

Vid användning av en elektrisk apparat ska grundläggande försiktighetsåtgärder alltid följas, däribland följande:

LÄS ALLA INSTRUKTIONER INNAN DU ANVÄNDER APPARATEN

SPARA DESSA INSTRUKTIONER

1. Den här apparaten kan användas av barn från 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om hur apparaten används på ett säkert sätt och förstår de risker som föreligger. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

2. Rensa det område som ska rengöras. Ta bort strömsladdar och små föremål från golvet som apparaten kan trassla in sig i. Stoppa in mattlugg under mattan och lyft upp föremål

som gardiner och dukar från golvet.

1. Om det t.ex. finns ett steg eller en trappa i rengöringsområdet ska du manövrera apparaten för att se till att den kan känna av avsatsen utan att falla över kanten. Du kan behöva placera en fysisk barriär vid kanten för att förhindra att enheten faller. Se till att den fysiska barriären inte utgör en snubbelrisk.
2. Använd endast på det sätt som beskrivs i den här handboken. Använd endast tillbehör som rekommenderas eller säljs av tillverkaren.
3. Kontrollera att strömkällans spänning överensstämmer med den spänning som är markerad på dockningsstationen.
4. ENDAST för hushållsbruk INOMHUS. Använd inte apparaten utomhus eller i kommersiella eller industriella miljöer.
5. Använd endast det laddningsbara originalbatteriet och dockningsstationen som medföljer apparaten från tillverkaren. Ej laddningsbara batterier är förbjudna.
6. Använd inte utan dammbehållare eller filter på plats.

7. Använd inte apparaten i områden där det finns tända ljus eller ömtåliga föremål.

8. Använd inte i extremt varma eller kalla miljöer (under -5 °C/23 °F eller över 40 °C/104 °F).

9. Håll hår, löst sittande kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar.
10. Använd inte apparaten i ett rum där en bebis eller ett barn sover.
11. Använd inte apparaten på våta ytor eller ytor med vattensamlingar.
12. Låt inte apparaten plocka upp stora föremål som stenar, stora pappersbitar eller andra föremål som kan täppa igen apparaten.
13. Använd inte apparaten för att plocka upp brandfarliga eller brännbara material som bensin, toner till skrivare eller kopiator, och använd den inte i områden där sådana kan finnas.
14. Använd inte apparaten för att plocka upp något som brinner eller ryker, t.ex. cigaretter, tändstickor, het aska eller annat som kan orsaka brand.
15. Placera inte föremål i suginloppet. Använd inte om suginloppet är blockerat. Håll luftinloppet fritt från damm, ludd, här eller annat som kan minska luftflödet.
16. Var försiktig så att du inte skadar strömsladden. Dra inte i och bär inte apparaten

eller dockningsstationen i strömsladden, använd inte strömsladden som handtag, stäng inte en dörr på strömsladden och dra inte strömsladden runt vassa kanter eller hörn. Kör inte apparaten över strömsladden. Håll strömsladden borta från varma ytor.

1. Om strömsladden skadas måste den bytas ut av tillverkaren eller dennes serviceombud för att undvika fara.

2. Använd inte dockningsstationen om den är skadad. Strömförsörjningen får inte repareras och får inte användas längre om den är skadad eller defekt.

3. Använd inte med skadad strömsladd eller skadat uttag. Använd inte apparaten eller dockningsstationen om den inte fungerar som den ska, om den har tappats, skadats, lämnats utomhus eller kommit i kontakt med vatten. Den måste repareras av tillverkaren eller dess serviceombud för att undvika fara.

4. Stäng AV strömbrytaren innan du rengör eller underhåller apparaten.

5. Kontakten måste tas ut ur uttaget innan dockningsstationen rengörs eller underhålls.

6. Ta bort apparaten från dockningsstationen och

stäng AV strömbrytaren på apparaten innan du tar bort batteriet för kassering av apparaten.

1. Batteriet måste tas bort och kasseras i enlighet med lokala lagar och bestämmelser innan apparaten kasseras.

2. Kassera använda batterier i enlighet med lokala lagar och bestämmelser.

3. Bränn inte apparaten även om den är allvarligt skadad. Batterierna kan explodera i en brand.

4. Koppla ur dockningsstationen om den inte ska användas under en längre tid.

5. Apparaten måste användas i enlighet med anvisningarna i denna bruksanvisning. Ecovacs Home Service Robotics kan inte hållas ansvariga för eventuella skador eller personskador som orsakas av felaktig användning.

6. Roboten innehåller batterier som endast kan bytas ut av utbildade personer. Kontakta kundservice om du vill byta ut robotens batteri.

7. Om roboten inte ska användas under en längre tid stänger du AV den för förvaring och kopplar ur dockningsstationen.

8. WARNING: Använd endast den löstagbara strömförsörjningsenhet CH2229 som medföljer apparaten för laddning av batteriet.

Den typ av litiumbatterier som lämpar sig för CH2229 är max. 8 celler, max. nominell spänning 14,4 V DC, nominell kapacitet 5 900 mAh.

Batteriet måste tas bort och kasseras enligt lokala lagar och bestämmelser innan apparaten kasseras.

För att uppfylla kraven gällande RF-exponering ska ett avständ på 20 cm eller mer upprätthållas mellan enheten och personer under användning av enheten.

För att säkerställa överensstämmelse rekommenderas inte användning närmare än detta avständ. Den antenn som används till den här sändaren får inte placeras tillsammans med någon annan antenn eller sändare.

Enhetsuppdatering

Vanligtvis uppdateras vissa enheter varannan månad, men inte alltid så exakt.

Vissa enheter, särskilt de som såldes för mer än tre år sedan, uppdateras endast om en kritisk sårbarhet upptäcks och åtgärdas.

	Kortslutningssäker isoleringstransformator
[GGS5]	Strömbrytare för lägesval
	Endast för inomhusbruk
[DE2T]	Likström
	Växelström
	Varning: Het yta
	Denna produkt överensstämmer med gällande EG-direktiv.
	Läs anvisningarna innan laddning.
	Denna produkt överensstämmer med tillämplig brittisk lagstiftning.
	Ladduttagets polaritet
	Miniatyrsmältsäkring med tidsfördröjning

För EU-länder

Information om EU-försäkran om överensstämmelse finns på https://www.ecovacs.com/global/compliance.

För Storbritannien

Information om den brittiska försäkran om överensstämmelse finns på https://www.ecovacs.com/global/compliance.

Korrekt kassering av denna produkt

Den här märkningen anger att produkten inte ska kasseras tillsammans med andra hushållssopor inom hela EU. För att förhindra eventuella skador på miljön eller människors hälsa till följd av okontrollerad avfallshantering ska den återvinnas på ett ansvarsfullt sätt för att främja en hållbar återanvändning av materialresurser. För att återvinna den använda enheten ska du använda system för retur och insamling eller kontakta återförsäljaren där produkten köptes. De kan återvinna produkten på ett säkert sätt. Fjärrövervakning är endast avsedd för privat användning av icke-offentliga, privatägda platser för skydd och kontroll av enheten. Var medveten om lokala dataskyddsbaserade juridiska skyldigheter i händelse

av användning. Ingen övervakning av offentliga platser, i synnerhet med dolda avsikter eller från arbetsgivarens sida utan motiverade skäl. Sådan omotiverad användning sker endast på användarens risk och ansvar.

Europeiska unionens överenstämmelseförklaring

Information om kassering av elektrisk och elektronisk utrustning

Denna symbol på produkten eller dess förpackning indikerar att använda elektriska och elektroniska produkter inte får blandas med osorterat kommunalt avfall. För korrekt hantering är det ditt ansvar att kassera din uttjänta utrustning genom att returnera den till därför avsedda insamlingsplatser. Genom att kassera den här produkten på rätt sätt kan du spara värdefulla resurser och förhindra eventuella negativa effekter på människors hälsa och på miljön som annars kan uppstå på grund av felaktig avfallshantering.

Om du vill returnera den använda enheten använder du system för retur och insamling eller kontaktar återförsäljaren där produkten köptes (kostnadsfritt). Kontakta kommunen för mer information om närmaste insamlingsplats.

Straffavgifter kan tillämpas vid felaktig kassering av det här avfallet i enlighet med nationell lagstiftning.

Information om kassering av förbrukade batterier

Den här symbolen betyder att batterier och ackumulatorer, i slutet av deras livslängd, inte får blandas med osorterat hushållsavfall. Ditt deltagande är en viktig del av arbetet med att minimera påverkan av batterier och ackumulatorer på miljön och på människors hälsa. För korrekt återvinning kan du returnera produkten eller de batterier eller ackumulatorer som den innehåller till din leverantör eller till en angiven insamlingsplats, vilket är kostnadsfritt.

Genom att kassera den här produkten på rätt sätt kan du spara värdefulla resurser och förhindra eventuella negativa effekter på människors hälsa och på miljön som annars kan uppstå på grund av felaktig avfallshantering.

Straffavgifter kan tillämpas vid felaktig kassering av det här avfallet i enlighet med nationell lagstiftning.

Det finns separata insamlingssystem för använda batterier och ackumulatorer.

Kassera batterierna och ackumulatorerna på rätt sätt på din lokala återvinningscentral.

Direktivet om begränsning av användning av vissa farliga ämnen i elektriska och elektroniska produkter (RoHS)

Ecovacs Home Service Robotics Co., Ltd. förklarar härmed att hela produkten, inklusive delar (kablar, sladdar osv.), uppfyller kraven i RoHS-direktivet 2011/65/EU och kommissionens delegerade ändringsdirektiv (EU) 2015/863 om begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning ("omarbetning av RoHS" eller "RoHS 2.0").

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att den produkt som anges i detta avsnitt uppfyller de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU om radioutrustning.

Auktoriserad representant i Europa:

ECOVACS Europe GmbH Holzstrasse 2 | D-40221 Düsseldorf | Tyskland

Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed att produkten uppfyller de grundläggande kraven och andra relevanta bestämmelser i RoHS-direktivet 2011/65/EU och kommissionens delegerade ändringsdirektiv (EU) 2015/863 samt direktiv 2014/53/EU om radioutrustning.

Försäkran om överensstämmelse finns på följande adress: https://www.ecovacs.com/global/compliance.

PAKETINNEHÅLL

Obs! Bilder och illustrationer är endast avsedda som referens och kan skilja sig från produktens faktiska utseende. Produktens utformning och specifikationer kan ändras utan föregående meddelande.

PRODUKTDIAGRAM

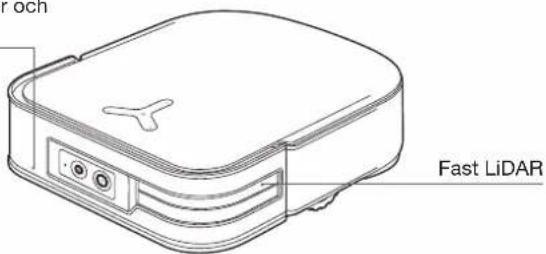

1 Robot

Knapp på DEEBOT

Kort tryckning: Start/paus

Lång tryckning i 3 sek: Gå tillbaka

till laddning Indikatorlampa för kamera TrueDetect 3D-sensor AIVI-kamera

Krocksensorer och stötfångare

• Tryck på RESET-knappen. YIKO Assistant hjälper dig att ansluta DEEBOT till din telefon.
• Återställ till fabriksinställningar: Tryck länge på RESET-knappen i 5 sekunder.

Högeffektivt filter Öppningsknapp Dammkasseringsport Handtag dammbehållare Filternät

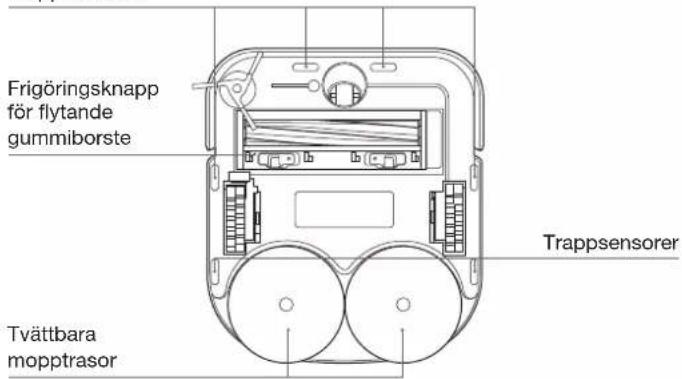

3 Vy nerifrån

Mattdetekteringssensor Sidborste Universalhjul Flytande gummiborste Drivhjul

Laddkontakter Vatteninlopp Kantsensorer

Trappsensorer

Frigöringsknapp för flytande gummiborste Trappsensorer Tvättbara mopptrasor

4 Station (framsida)

Obs!

• Om Ijuslisten blinkar rött ska du kontrollera orsaken i ECOVACS HOME-appen.
• Om DEEBOT inte laddas ska du torka av laddkontakterna med en ren och torr trasa.

Toppskydd

Smutsvattentank

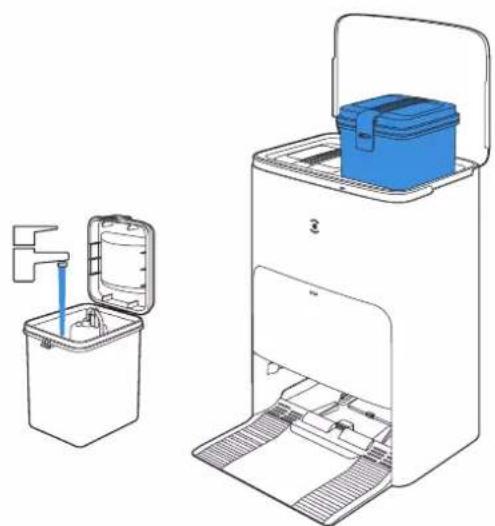

Renvattentank

Knapp på stationen Kort tryckning (DEEBOT i stationen): Start/paus Lång tryckning i 3 sek: Självrengöring

Ljuslist Blått sken: Standby/igång Blinkar rött: Felfunktion Slocknar: Strömavbrott/ djupt viloläge

Dammuppsamlingslåda

Rengöringsvask

Laddkontakter

5 Dammbehållare

Handtag till dammbehållare

6 Station (baksida)

Namn Funktionsbeskrivning
Fast LIDAR	Laseravständsmätning mäter avståndet mellan DEEBOT och omgivningen med det reflekterade ljusets tidsskillnad, och kan kartlägga föremål runt omkring medan DEEBOT är i rörelse. Detektering på 10 m.
Mikrofon	Den kan spela in röster och be DEEBOT att slutföra det tilldelade arbetet med röststyrning genom att membranet vibrerar av mänskliga röster. Effektiv väckning på 5 m.
TrueDetect 3D-sensor	Sensorn avger infraröda strålar och tar emot ljus som reflekteras från hinder framför den. Infraröd avständsmätning mäter avståndet mellan DEEBOT och omgivningen med det reflekterade ljusets tidsskillnad, och kan identifiera och undvika hinder i närheten. Mätområdet är 0,8 m.
AIVI-kamera	Med AI-kamerans insamling av omgivningsbilder kan den utföra videoinspelning och samtidigt hjälpa till att rita 3D-kartan. Genom att interagera med mikrofonen kan den genomföra ett fjärröstsamtal. FOV: Vertikal 112°, horisontell 138°.
Trappsensor	Infraröd avständsmätning mäter avståndet mellan undersidan av DEEBOT och marken med en infraröd sensor längst ned. DEEBOT rör sig inte framåt när det finns trappor framför den (t.ex.: vit markhöjd över 55 mm eller svart markhöjd över 30 mm) eller om det identifierade avståndet överskrider det aktuella och förhindrar fall.
Mattdetekteringssensor	Ultraljudssonden kan avge ultraljudsvågor med en frekvens på 300 kHz. Energin i ultraljudsvågorna absorberas av mattan. Om den reflekterade energin är under gränsvärdet känner DEEBOT av mattan.
Krocksensor	När den överförda signalen blockeras av ett hinder kan inte signalmottagaren ta emot signalen. Med denna princip undviker DEEBOT hinder vid krock med dem.
Kantsensor	Med ToF-avständsmätning kan DEEBOT upptäcka avståndet mellan sig själv och objekt på sin högra sida. När det finns en vägg eller ett hinder på höger sida utför DEEBOT kantrengöring för att undvika missade fläckar och kollisioner.

ANMÄRKNINGAR FÖRE RENGÖRING

Städa upp området som ska rengöras genom att placera möbler, t.ex. stolar, på rätt plats.

Du kan behöva placera en fysisk barriär vid kanten till ett trappsteg för att förhindra att enheten faller över kanten.

Under första användningen ska du se till att varje rumsdörr är öppen för att hjälpa DEEBOT att utforska hela huset.

Se till att de områden som ska rengöras är väl upplysta så att AIVI-kameran fungerar som den ska. Avlägsna strömsladdar och små föremål från golvet för att säkerställa effektiv rengöring.

Plocka undan föremål som kablar, trasor och tofflor osv. på golvet för att förbättra rengöringseffektiviteten.

Innan du använder produkten på en matta med tofskanter ska du vika in mattans kanter under mattan.

Stå inte i trånga utrymmen, som korridorer, och se till att inte blockera AIVI-kameran.

Rengör AIVI-kameran och TrueMapping-avständssensorn med en ren trasa och undvik att använda rengöringsmedel eller rengöringsspray.

SNABBSTART

Ta bort allt skyddsmaterial innan du använder DEEBOT.

Installation

För att få tillgång till alla tillgängliga funktioner rekommenderar vi att du styr din DEEBOT via ECOVACS HOME-appen.

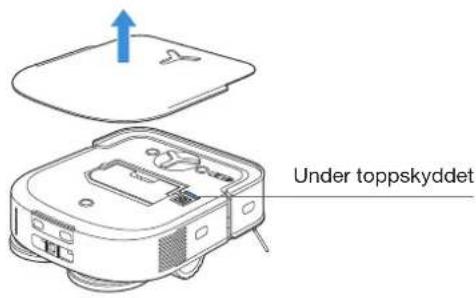

1. Skanna QR-koden under toppskyddet för att hämta appen.

Under topskyddet

1. Sök på ECOVACS HOME för att hämta appen.

ECOVACS HOME

ANSLUT DEEBOT MED APPEN

1. Via Bluetooth:

Slå på DEEBOT och mobiltelefonens Bluetooth. Ge appen tillåtelse att nå mobilens Bluetooth. Tryck på för att skanna QR-koden på DEEBOT eller tryck på i appen för att hitta en DEEBOT i närheten.

2. Via Wi-Fi:

Du kan ansluta DEEBOT med appen via Wi-Fi genom att ignorera Bluetooth i appen.

Obs! DEEBOT har inte stöd för 5 GHz-nätverk. Anslut via Bluetooth för en bättre upplevelse.

Wi-Fi-nätverkskrav:

• Du har ett nätverk på 2,4 GHz eller ett blandat 2,4/5 GHz.
• Routern har stöd för protokollen 802.11b/g/n och IPv4.
• Du använder inte VPN (Virtual Private Network) eller proxyserver.
• Du använder inte ett dolt nätverk.
• WPA och WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) stöds inte.
• Du använder Wi-Fi-kanalerna 1–11 i Nordamerika och kanalerna 1–13
  utanför Nordamerika (se lokal tillsynsmyndighet).
• Om du använder en nätverksextender/-repeater är nätverksnamnet (SSID) och lösenordet samma som ditt primära nätverk.
• Aktivera WPA2 på routern.

Indikatorlampa för Wi-Fi

	Blinkande blått sken Frånkopplad från Wi-Fi
	Fast blått sken Ansluten till Wi-Fi

Tänk på att verkställande av intelligenta funktioner som fjärrstart, röstinteraktion, 2D/3D-kartvisning och kontrollinställningar samt och anpassad rengöring (beroende på produkt) kräver att användare hämtar och använder ECOVACS HOME-appen, som ständigt uppdateras. Du måste godkänna vår sekretesspolicy och vårt användaravtal innan vi kan behandla några av dina grundläggande och nödvändiga uppgifter och göra det möjligt för dig att använda produkten. Om du inte godkänner vår sekretesspolicy och vårt användaravtal kan vissa av de tidigare nämnda intelligenta funktionerna inte utföras via ECOVACS HOME-appen, men du kan fortfarande använda produktens basfunktioner för manuell drift.

LADDA DEEBOT

1 Montera stationen

Håll området runt stationen fritt från föremål, särskilt föremål med reflekterande ytor.

• Om det finns reflekterande föremål, som speglar och reflekterande golvlister, nära stationen ska de nedre 14 cm av dessa täckas.
• Placera inte stationen i direkt solljus.
• Vi rekommenderar att du placerar stationen på hårt golv för att roboten ska fungera som den ska.
• Placera stationen på en plats med stark Wi-Fi-signal.

3 Fyll på vatten i renvattentanken

Obs! Vi rekommenderar att du använder ECOVACS DEEBOT-rengöringslösning (säljs separat). Användning av annan rengöringslösning kan göra att DEEBOT halkar, att vattentanken blockeras och orsaka andra problem.

4 Ström PÅ

- DEEBOT kan inte laddas när den stängs AV.

5 Ladda DEEBOT

Kontrollera att stationen är ansluten till strömförsörjningen. Använd ECOVACS HOME-appen eller rösten för att be DEEBOT att gå tillbaka till stationen för att laddas.

- Vi rekommenderar att DEEBOT börjar rengöra från stationen. Flytta inte stationen under rengöring.

6 Använda DEEBÖT

1. Skapa en karta

Be DEEBOT att kartlägga med ECOVACS HOME-appen eller rösten.

När du skapar en karta för första gången ska du följa med DEEBOT för att hjälpa

till att eliminera eventuella mindre problem.

Vid kartläggning utforskar DEEBOT automatiskt miljön i huset.

Utforskningsrutten kan skilja sig från rengöringsrutten.

Konfigurera virtuell gräns via appen: Karta > > Virtuell gräns 2. Börja dammsuga

Vid moppning känner DEEBOT av golvtyper. DEEBOT kan lyfta mopparna automatiskt när den upptäcker mattor. Slå på mattmoppningsläget i ECOVACS HOME-appen. Kör inte DEEBOT på en ryamatta.

Innan du dammsuger för första gången måste du se till att DEEBOT är i stationen och är fulladdad. Tryck på på DEEBOT för att starta.

• Ta inte bort tvättbara mopptrasor ofta.
- Använd inte en trasa eller något annat föremål för att repa dynorna till mopptrasoma.
- När ECOVACS HOME-appen uppmanar till att mopparna måste bytas ut ska de bytas ut i tid. Utforska fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com/global.

3. Pausa

Tryck på på DEEBOT för att pausa under dammsugning.

Indikatorlampan släcks efter att DEEBOT har pausats i några minuter. Tryck på på DEEBOT för att väcka den. När det har gått ungefär en timme sedan DEEBOT slutade arbeta kan den gå in i standbyläge.

Använd ECOVACS HOME-appen eller rösten för att be DEEBOT att gå tillbaka till stationen för att laddas. Ett långt tryck på 1,8 sekunder på DEEBOT kan också återkalla den.

3s

Obs! När DEEBOT inte arbetar rekommenderar vi att den är påslagen och laddas.

6. Djupt viloläge

DEEBOT försätts i djupt viloläge för att skydda batteriet om DEEBOT är utanför stationen i cirka 5 timmar. Stäng AV och SLÅ på för att aktivera DEEBOT.

När DEEBOT är i stationen trycker du kort på för att starta/pausa Tryck länge på för självrengöring av stationen.

För att hålla DEEBOT i toppskick ska du utföra underhållsåtgärder och byta ut delar vid följande intervall:

Robotdel Underhållsfrekvens	Ersättningsfrekvens
Tvättbar mopptrasa / Varje/varannan månad
Dammbehållare / Varannan/var tredje månad
Sidborste En gång varannan vecka Var tredje till sjätte månad
Flytande gummiborste En gång i veckan Var sjätte till tolfte månad
Högeffektivt filter En gång i veckan Var tredje till sjätte månad
TrueDetect 3D-sensorAIVI-kameraUniversalhjulTrappsensorerStötfångareLaddkontakterFast LiDAR	Omkring en månad /
Rengöringsvask En gång varannan vecka /
Renvattentank En gång var tredje månad /
Smutsvattentank En gång i månaden	/
Dammuppsamlingslåda	En gång i veckan	/
Station	En gång i veckan	/

Innan du utför rengörings- och underhållsåtgärder på DEEBOT ska du stänga AV roboten och koppla ur stationen. Obs! ECOVACS tillverkar olika reservdelar och kopplingar. Kontakta kundservice för mer information om reservdelar.

UNDERHÅLLA DAMMBEHÅLLARE OCH FILTER

1

Obs!
- Skölj filtret med vatten enligt ovan.
- Använd inte ett finger eller en borste för att rengöra det högeffektiva filtret.

5

Obs! Torka filtret helt före användning.
Utforska fler tillbehör i ECOVACS HOME-appen eller på https://www.ecovacs.com/global.

UNDERHÅLLA FLYTANDE GUMMIBORSTE OCH SIDBORSTE

1 Flytande gummiborste

Obs! Torka av komponenterna med en ren, torr trasa. Undvik att använda rengöringsmedel eller rengöringsspray.

1

• Aktivera inte självrengöring när DEEBOT arbetar.
• Om det finns kvar smutsigt vatten i rengöringsvasken dränerar stationen först vattnet efter en lång tryckning. Tryck länge på för att starta självrengöring.

1 Tryck länge på för att styra DEEBOT att lämna stationen

3 Stationen tömmer automatiskt ut vattnet ur rengöringsvasken

2 Rengör rengöringsvask

4 Töm smutsvattentanken

1 Ta den löstagbara brickan och basfiltret och tvätta dem

Obs! Installera rengöringsvasken korrekt för att förhindra felfunktion.

UNDERHÅLLA DAMMBEHÅLLAREN

1 Kassera dammbehållaren

2 Klick~

Håll i handtaget för att lyfta ut dammbehållare, vilket effektivt kan förhindra dammläckage.

2 Rengör dammuppsamlingslådan med en torr trasa och sätt i en ny dammbehållare

3 Stäng dammuppsamlingslådan

Klick~

FÖRVARING

Ladda batteriet helt och stäng AV DEEBOT före förvaring. Ladda det var 1,5:e månad för att förhindra att batteriet laddas ur för mycket.

• DEEBOT kan inte laddas när strömmen är avstängd.
• Om batteriet är för urladdat eller inte används under en längre tid kan det hånda att DEEBOT inte laddas. Kontakta ECOVACS för att få hjälp. Demontera inte själv.

FELSÖKNING

Nr Felfunktion Möjliga orsaker Lösningar
1	DEEBOT kan inte ansluta till ECOVACS HOME-appen.	Fel användarnamn eller lösenord för hemmets Wi-Fi har angetts.	Ange rätt användarnamn eller lösenord för hemmets Wi-Fi.
		DEEBOT är inte inom räckvidden för hemmets Wi-Fi-signal.	Se till att DEEBOT är inom räckvidden för hemmets Wi-Fi-signal. Försök att vara så nära Wi-Fi-signalen som möjligt.
		DEEBOT är inte i konfigurationsläge.	Tryck på RESET-knappen för att ansluta DEEBOT till din telefon via Bluetooth. Om det misslyckas trycker du på RESET-knappen och för att ansluta via ECOVACS HOME-appen.
		Fel app installerad. Hämta och installera ECOVACS HOME-appen.	ME-appen.
		Det finns inget Wi-Fi-nätverk i Wi-Fi-listan.	1. Kontrollera om Wi-Fi-namnet innehåller specialtecken. Använd inte specialtecken som ! @#&¥%/\2. Använd inte ett 5 GHz-nätverk.
2 Kartan har förlorats.		Kartan kan gå förlorad om du flyttar DEEBOT vid rengöring.	Flytta DEEBOT till stationens framsida för att hämta kartan.Hitta den återställda kartan i Karthantering och tryck på "Använd den här kartan" för att hämta den. Du kan låsa kartan i ECOVACS HOME-appen.Om problemet kvarstår när du har provat ovanstående lösningar kan du starta om kartläggningen.
3	Det gick inte att skapa möbelkarta i appen.	Om du flyttar DEEBOT under rengöring kan kartan förloras.	Flytta inte DEEBOT under rengöringen.
		Auto-rengöring är inte slutförd. Se till att DEEBOT automatiskt återgår till stationen efter rengöringen.
4	DEEBOT:s sidborste faller ur läge under användning.	Sidborsten är inte korrekt installerad. Se till att sidborsten klickar på plats.
Nr Felfunktion Möjliga orsaker Lösningar
5	Ingen signal hittades. Kan inte återgå till stationen.	Stationen är felaktigt placerad.	Placera stationen korrekt enligt anvisningarna i avsnittet [Ladda DEEBOT].
		Stationen har ingen ström eller har flyttats manuellt.	Kontrollera att stationen är ansluten till strömförsörjningen. Flytta inte stationen manuellt.
		DEEBOT påbörjar inte rengöring från stationen. Vi rekommenderar att DEEBOT börjar rengöra från stationen.
		Laddningsrutten är blockerad. Till exempel är dörren till rummet med stationen stängd.	Håll laddningsrutten fri från hinder.
6	DEEBOT återvänder till stationen innan den är färdig.	Rummet är så stort att DEEBOT måste laddas upp igen.	Aktivera Fortsatt rengöring. Följ anvisningarna i appen för mer information.
		DEEBOT kan inte nå vissa områden som blockeras av möbler eller hinder.	Städa upp området som ska rengöras genom att placera möbler och små föremål på rätt plats.
7 DEEBOT kan inte laddas.		DEEBOT är inte PÅ. Slå PÅ DEEBOT.
		DEEBOT:s laddkontakter är inte anslutna till stationsstiften.	Se till att robotens laddkontakter har anslutit till stationsstiften och att blinkar.Se efter om DEEBOT:s laddkontakter och stationsstift är smutsiga. Rengör dessa delar enligt anvisningarna i avsnittet [Underhåll].
		Stationen är inte ansluten till strömförsörjningen. Kontrollera att stationen är ansluten till strömmen.
8 Det låter mycket vid rengöring.		Sidborsten och den flytande gummiborsten har trasslat sig. Dammbehållaren och filtret är blockerade.	Vi rekommenderar att du rengör sidborsten, den flytande gummiborsten, dammbehållaren, filtret osv. regelbundet.
		DEEBOT är i Max-läge. Växla till Standard-läge.
9	DEEBOT fastnar när den arbetar och stannar.	DEEBOT trasslar in sig med något på golvet (sladdar, gardiner, mattfransar osv.).	DEEBOT provar olika sätt att frigöra sig själv. Om det inte lyckas ska du bort hindren manuellt och starta om.
		DEEBOT kan ha fastnat under möbler med en ingång med liknande höjd.	Ställ in en fysisk barriär eller ställ in en virtuell gräns via ECOVACS HOME-appen.
		DEEBOT har fastnat i ett smalt område.	Städa upp i huset. Eller ställ in en fysisk barriär. Eller ställ in en virtuell gräns via ECOVACS HOME-appen.
10	Följande problem uppstår när DEEBOT arbetar: rengöringsrutt i oordning, avvikelse från rengöringsrutten, upprepad rengöring eller små områden som inte rengörs. (Om det är ett stort område som inte har rengjorts tillfälligt rengör DEEBOT automatiskt det missade området. Ibland går DEEBOT tillbaka till ett rengjort rum, vilket kanske inte är en upprepad rengöring, utan att DEEBOT hittar ett eventuellt missat område.)	Föremål som kablar och tofflor placerade på marken blockerar DEEBOT.	Städa undan spridda föremål på golvet, som sladdar och tofflor, före rengöring. Om något område har missats rengör DEEBOT det missade området av sig själv. Ingrip inte (t.ex. genom att flytta DEEBOT eller blockera rutten).
		Det kan vara så att drivhjulen halkar på marken när DEEBOT klättrar över trappsteg och trösklar, vilket påverkar hela bedömningen av omgivningen.	Vi rekommenderar att du stänger dörren till det här området och rengör området separat. Efter rengöringen återgår DEEBOT till startpositionen. Låt den vila.
		Arbete på nyvaxade och polerade golv eller släta plattor, vilket resulterar i mindre friktion mellan drivhjul och golv.	Vänta tills vaxet har torkat innan rengöring.
		På grund av olika hemmiljöer kan vissa områden inte rengöras.	Städa upp i hemmet för att se till att DEEBOT kan komma in för rengöring.
		TrueMapping-avständssensorn är smutsig eller blockerad av främmande ämnen.	Torka av TrueMapping-avständssensorn med en ren, mjuk trasa eller ta bort främmande ämnen.
11	Bildhanteraren kan inte öppnas eller har ingen skärm.	Wi-Fi-anslutning misslyckades.	Kontrollera Wi-Fi-anslutningens status. DEEBOT måste vara i ett område med bra Wi-Fi-signal för att aktivera bildhanteraren.
		Bildhanteraren är inte auktoriserad.	Kontrollera ditt samtycke i sekretesspolicyn innan du använder roboten.
		På grund av nätverkets väntetid kanske du inte kan öppna bildhanteraren tillfälligt.	Försök igen senare.
		AIVI-kameran är blockerad. Ta bort skyddet.
12	Fördröjning i fjärrstyrning.	Wi-Fi-signalen är dålig, vilket gör att videoinläsningen blir långsam.	Använd DEEBOT i områden med bra Wi-Fi-signal.
Nr Felfunktion Möjliga orsaker Lösningar
13	AIVI-kameran kan inte identifiera objekt.	Rengöringsområdet är inte väl upplyst.	Smart igenkänning kräver tillräcklig belysning. Se till att de områden som ska rengöras är väl upplysta.
		AIVI-kameraobjektivet är smutsigt eller blockerat.	Rengör objektivet med en ren, mjuk trasa och se till att sensorn inte är blockerad. Undvik att använda rengöringsmedel eller rengöringspray vid rengöring.
14	DEEBOT tömmer inte dammbehållaren när den har återvänt till stationen.	Funktionen Auto-tömning har inte aktiverats i ECOVACS HOME-appen.	Slå på funktionen Auto-tömning i ECOVACS HOME-appen.
		Dammbehållaren är inte installerad i stationen. Installera dammbehållaren och stäng dammuppsamlingslådan.
		Manuell flytt av DEEBOT tillbaka till stationen kanske inte utlöser funktionen Auto-tömning.	Vi rekommenderar att DEEBOT återvänder till stationen på egen hand. Flytta den inte manuellt.
		DEEBOT återgår automatiskt till stationen i bildhanteringsläge.	DEEBOT rengör inte och tömmer inte dammbehållaren i bildhanteringsläget. Detta är normalt.
		I Stör ej-läget tömmer DEEBOT inte dammet när den har återvänt till stationen.	Stäng av Stör ej-läget i ECOVACS HOME-appen eller starta dammtömningen manuellt.
		Stationen upptäcker en minskning av tömningseffektiviteten.	Byt ut dammbehållaren enligt avsnittet [Underhåll] och stäng dammuppsamlingslådan. Om dammbehållaren inte är full när ECOVACS HOME-appen uppmanar kan du sätta tillbaka den igen.
		Om ovanstående möjliga orsaker har uteslutits kan komponenterna i stationen vara onormala.	Kontakta kundservice om du behöver hjälp.
15	Det gick inte att tömma dammbehållaren.	Stationen upptäcker en minskning av tömningseffektiviteten.	Byt ut dammbehållaren enligt avsnittet [Underhåll] och stäng dammuppsamlingslådan. Om dammbehållaren inte är full när ECOVACS HOME-appen uppmanar kan du sätta tillbaka den igen.
		Utloppet på dammbehållaren är blockerat av främmande föremål.	Ta bort dammbehållaren och rensa bort de främmande föremålen på utloppet.
16	Insidan av dammuppsamlingslådan är smutsig.	Fina partiklar absorberas på insidan av dammuppsamlingslådan genom dammbehållaren.	Rengör insidan av dammuppsamlingslådan.
		Dammbehållaren är trasig. Kontrollera dammbehållaren. Byt ut den.
Nr Felfunktion Möjliga orsaker Lösningar
17	Dammläckage uppstår under arbete.	Utloppet på dammbehållaren är blockerat av främmande föremål.	Ta bort dammbehållaren och rensa bort de främmande föremålen på utloppet.
18	Det går inte att rotera moppningsdynan.	Moppningsdynan är blockerad av främmande föremål.	Rensa bort de främmande föremålen.
		Moppningsdynan är inte korrekt installerad.	Installera moppningsdynan korrekt. Ett klickljud betyder korrekt installation.
19	DEEBOT svarar inte på stationsinstruktionen.	DEEBOT är inte i stationen.	Se till att DEEBOT är i stationen.
20 Drivhjulen är blockerade. Drivhjulen blockeras av främmande föremål.			Rotera och tryck på drivhjulen för att kontrollera om något främmande föremål har trasslat in sig eller fastnat. Om det finns främmande föremål ska du rensa bort dem i tid. Om problemet kvarstår kontaktar du kundservice för att få hjälp.
21	När vattnet i rengöringsvasken är fullt och inte kan tömmas rapporterar rösten att rengöringsvasken är full.	Smutsvattentanken är inte korrekt installerad.	Knacka på smutsvattentanken för att säkerställa att den är korrekt installerad.
		Tätningspluggarna i smutsvattentanken är inte korrekt installerade.	Kontrollera att tätningspluggarna är korrekt installerade.
		Stationen kan inte tömma ut vatten som vanligt.	Tryck länge på för att se om stationen kan dra upp vatten på rätt sätt. Om vattnet har dragits upp torkar du av vattenöverflödessensom i rengöringsvasken. Om stationen inte kan dra upp vattnet ska du kontrollera att det inte finns främmande föremål mellan smutsvattentanken och stationen och rengöra den.
		Rengöringsvaskens sugport är blockerad av främmande föremål.	Kontrollera att det inte finns något främmande föremål i sugporten på rengöringsvasken.
		Röstmeddelandet kvarstår fortfarande efter att du har provat ovanstående lösningar.	Koppla bort stationen och anslut den igen. Om problemet kvarstår kontaktar du kundservice för att få hjälp.
		Rengöringsvasken och basfiltret är smutsiga.	Tvätta rengöringsvasken och basfiltret med rent vatten.

TEKNISKA DATA

Modell DEX86
Ineffekt 20 V 2 A	---
Laddningstid Ungefär 5,5 h
Stationsmodell CH2229
Ineffekt 220–240 V	~ 50–60 Hz
Ingångsström (laddning) 0.5A
Ström (tömning) 1000W
Ström (mopp för varmvattentvätt)	1650W
Uteffekt 20 V 2 A	---

Wi-Fi-modulens uteffekt är lägre än 100 mW.
Obs! Tekniska specifikationer och konstruktionsspecifikationer kan ändras för kontinuerlig produktförbättring.
Utforska fler tillbehör på https://www.ecovacs.com/global.

6 Betjening av DEEBOT

1. Lag et kart.

4 Tøm beholderen med tilsmusset vann
