BRUKSANVISNING Mission KR236E KRESS

3. Ta av skruene på metallplaten.

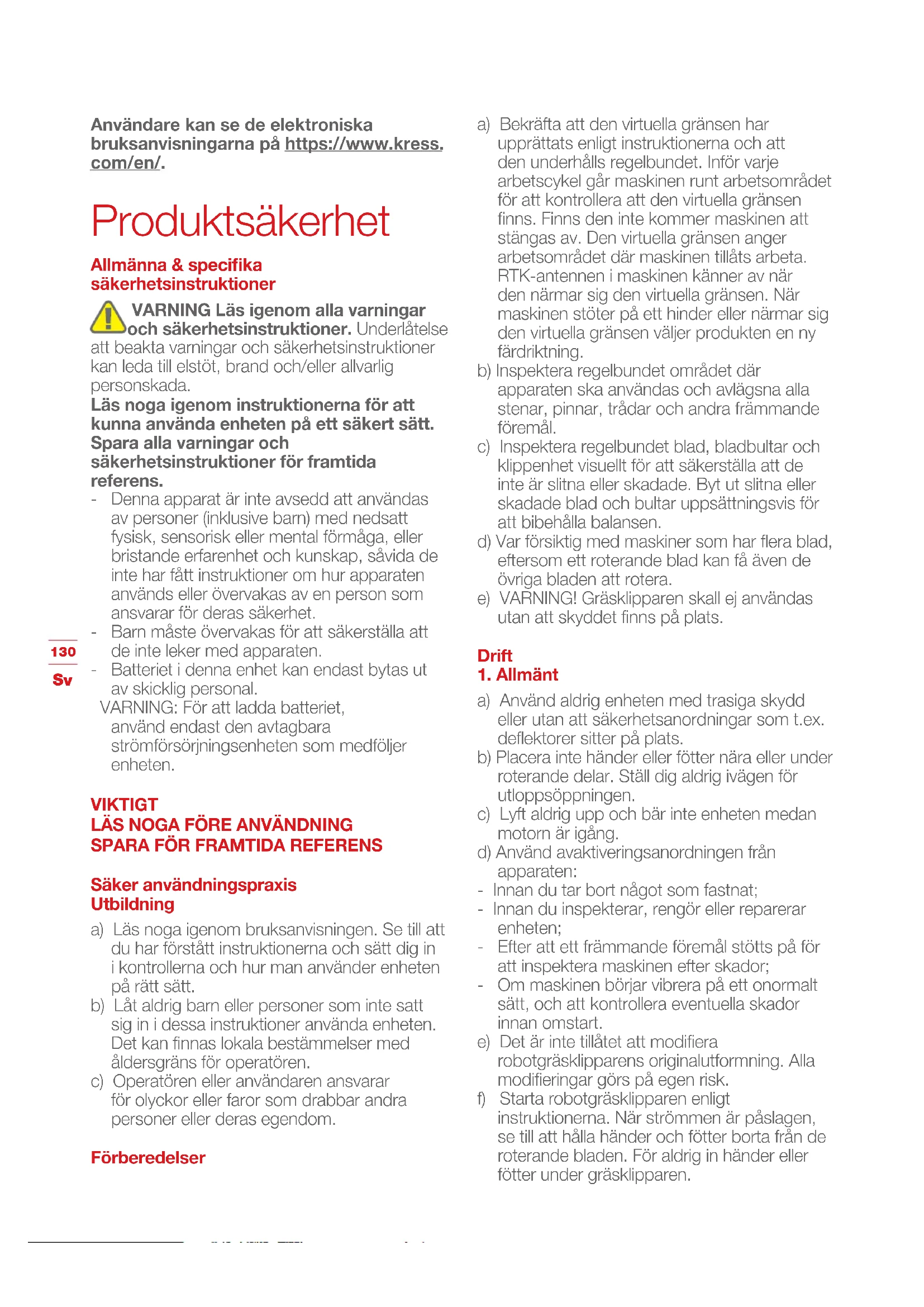

Användare kan se de elektroniska bruksanvisningarna på https://www.kress. com/en/. Produktsäkerhet Allmänna & specifika säkerhetsinstruktioner VARNING Läs igenom alla varningar och säkerhetsinstruktioner. Underlåtelse att beakta varningar och säkerhetsinstruktioner kan leda till elstöt, brand och/eller allvarlig personskada. Läs noga igenom instruktionerna för att kunna använda enheten på ett säkert sätt. Spara alla varningar och säkerhetsinstruktioner för framtida referens. - Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte har fått instruktioner om hur apparaten används eller övervakas av en person som ansvarar för deras säkerhet. - Barn måste övervakas för att säkerställa att de inte leker med apparaten. - Batteriet i denna enhet kan endast bytas ut av skicklig personal. VARNING: För att ladda batteriet, använd endast den avtagbara strömförsörjningsenheten som medföljer enheten. VIKTIGT LÄS NOGA FÖRE ANVÄNDNING

SPARA FÖR FRAMTIDA REFERENS

Säker användningspraxis Utbildning a) Läs noga igenom bruksanvisningen. Se till att du har förstått instruktionerna och sätt dig in i kontrollerna och hur man använder enheten på rätt sätt. b) Låt aldrig barn eller personer som inte satt sig in i dessa instruktioner använda enheten. Det kan finnas lokala bestämmelser med åldersgräns för operatören. c) Operatören eller användaren ansvarar för olyckor eller faror som drabbar andra personer eller deras egendom. Förberedelser a) Bekräfta att den virtuella gränsen har upprättats enligt instruktionerna och att den underhålls regelbundet. Inför varje arbetscykel går maskinen runt arbetsområdet för att kontrollera att den virtuella gränsen finns. Finns den inte kommer maskinen att stängas av. Den virtuella gränsen anger arbetsområdet där maskinen tillåts arbeta. RTK-antennen i maskinen känner av när den närmar sig den virtuella gränsen. När maskinen stöter på ett hinder eller närmar sig den virtuella gränsen väljer produkten en ny färdriktning. b) Inspektera regelbundet området där apparaten ska användas och avlägsna alla stenar, pinnar, trådar och andra främmande föremål. c) Inspektera regelbundet blad, bladbultar och klippenhet visuellt för att säkerställa att de inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar uppsättningsvis för att bibehålla balansen. d) Var försiktig med maskiner som har flera blad, eftersom ett roterande blad kan få även de övriga bladen att rotera. e) VARNING! Gräsklipparen skall ej användas utan att skyddet finns på plats. Drift

a) Använd aldrig enheten med trasiga skydd eller utan att säkerhetsanordningar som t.ex. deflektorer sitter på plats. b) Placera inte händer eller fötter nära eller under roterande delar. Ställ dig aldrig ivägen för utloppsöppningen. c) Lyft aldrig upp och bär inte enheten medan motorn är igång. d) Använd avaktiveringsanordningen från apparaten: - Innan du tar bort något som fastnat; - Innan du inspekterar, rengör eller reparerar enheten; - Efter att ett främmande föremål stötts på för att inspektera maskinen efter skador; - Om maskinen börjar vibrera på ett onormalt sätt, och att kontrollera eventuella skador innan omstart. e) Det är inte tillåtet att modifiera robotgräsklipparens originalutformning. Alla modifieringar görs på egen risk. f) Starta robotgräsklipparen enligt instruktionerna. När strömmen är påslagen, se till att hålla händer och fötter borta från de roterande bladen. För aldrig in händer eller fötter under gräsklipparen.131

g) Lyft aldrig upp robotgräsklipparen eller bär den när strömmen är påslagen. h) Låt inte personer som inte vet hur robotgräsklipparen fungerar, använda den.

i) Lägg ingenting ovanpå robotgräsklipparen

eller dess laddningsstation. j) Använd inte robotgräsklipparen med en defekt bladskiva eller stomme. Använd den inte heller med defekta blad, skruvar, muttrar eller sladdar. k) Stäng alltid av robotgräsklipparen med strömbrytaren när du inte tänker använda den. Robotgräsklipparen kan bara starta när strömmen är påslagen och rätt PIN-kod har angetts. l) Håll dina händer och fötter borta från de roterande bladen. Placera aldrig dina händer och fötter nära eller under chassiet när den robotliknande gräsklipparen är i drift. m) Undvik användning av maskinen och dess kringutrustning i dåliga väderförhållanden, särskilt vid risk för åsknedslag. n) Vidrör inte de farliga delar när de är i rörelse förrän de har stannat helt. o) För maskiner som används på offentlig yta, ska varningsskyltarna placeras runt maskinens arbetsyta. De ska visa följande text: Varning! Automatisk gräsklippare! Håll dig borta från maskinen! Håll koll på barnen!

2. När robotgräsklipparen körs automatiskt

a) Låt inte enheten köra automatiskt utan övervakning på områden där det finns husdjur, barn eller andra personer. Underhåll och förvaring VARNING! När gräsklipparen vänds upp och ner ska strömmen alltid vara avstängd. Strömmen ska vara avstängd under allt arbete på gräsklipparens underrede, som t.ex. rengöring eller byte av blad. a) Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så att enheten hålls i säkert bruksskick. b) Inspektera robotgräsklipparen varje vecka och byt ut slitna eller skadade delar för säkerhets skull. c) Kontrollera i synnerhet att varken blad eller bladskiva är skadade. Byt ut alla blad och skruvar uppsättningsvis, så att de roterande delarna behåller sin balans. d) Se till att endast använda klippdelar av rätt typ vid utbyte. e) Ladda endast batteriet med den laddare som rekommenderas av tillverkaren. Delaktig användning kan leda till elstöt, överhettning eller läckage av frätande vätska från batteriet. f) Om elektrolyt skulle läcka ut, spola med vatten/neutraliserande medel, och uppsök läkare om elektrolyten kommer i kontakt med ögon osv. g) Service av enheten måste utföras i enlighet med tillverkarens instruktioner. Rekommendation Koppla enbart maskinen och/eller dess kringutrustning til eluttag som skyddas av jordfelsbrytare med en felström som inte mer än 30 mA. Övriga risker För att undvika skador bör duanvänd skyddshandskar när du byter bladen. Transport Använd originalförpackningen om robotgräsklipparen ska transporteras en längre sträcka. Så här lämnar/går du in i arbetsområdet på ett säkert sätt: a) Tryck på STOP knappen för att stoppa klipparen. Du valde den fyra siffrorna i PIN-koden när du startade klipparen första gången. b) Stäng alltid av robotgräsklipparen om du avser att bära den. c) Du bär robotgräsklipparen i handtaget som sitter på framsidan på robotgräsklipparen. Bär robotgräsklipparen så att bladskivan är bortvänd från din kropp. Krav för RF-exponering För att uppfylla kraven för RF-exponering, krävs det att ett separationsavstånd på 200mm eller mer upprätthålls mellan denna apparat och människor då apparaten används. För att säkerställa överensstämmelse, rekommenderas ingen användning som sker på närmare håll än detta avstånd. Antennen som används för denna sändare får inte finnas på samma plats i anslutning till någon annan antenn eller sändare. Det är en klass III-apparat och ska endast strömförsörjas med extra låg säkerhetsspänning som motsvarar märkningen på apparaten.132

Säkerhetsvarningar för batteri inne i verktyget a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. h) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

i) Håll batteriet borta från barn.

j) Behåll den ursprungliga bruksanvisningen för framtida användning. k) Kassera batteriet på rätt sätt. l) Blanda inte batterier med olika tillverkning, kapacitet, storlek eller typ i enheten. m)Håll batteriet borta från mikrovågor och högt tryck. n) Varning! Icke-uppladdningsbara batterier ska inte användas. Bruksanvisningskrav för trådlös produkt a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda: (1) Enheten får inte orsaka skadlig störning och (2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning. b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen. c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder: - Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan utrustningen och mottagaren. - Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radioeller TV-tekniker för att få hjälp.133

kan vara farliga om de används på fel sätt. Läs noga igenom bruksanvisningen och sätt dig in i dess innehåll innan du använder din ROBOTGRÄSKLIPPARE. VARNING - Håll ett säkerhetsavstånd från enheten när den är igång. VARNING – Stäng av enheten innan du utför arbete på den eller lyfter upp den. VARNING – Åk inte på enheten. Klass III-apparat Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd. Litiumjonbatteri Denna produkt har markerats med en symbol som är associerad med "separat samling" av alla batteripaket och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batteriet kan vara skadligt för miljön och människors hälsa eftersom det innehåller skadliga ämnen. Kasta inte in i eld Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln, vilket kan orsaka skador på ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall. Tvätta inte maskinen med högtryckstvätt. Läs bruksanvisningen Avtagbar matningsenhet Förbjud att maskinen demonteras utan tillstånd134

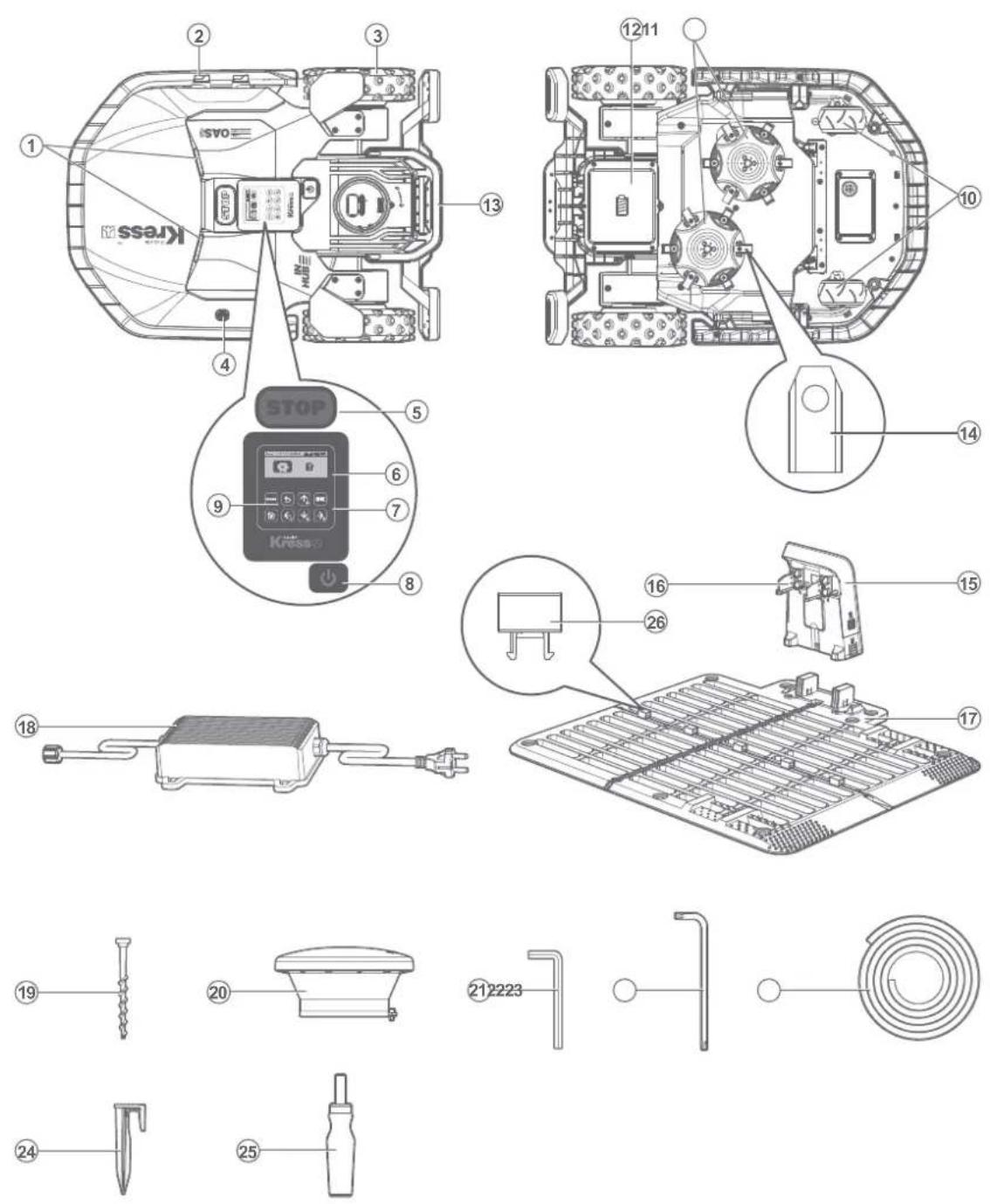

2. Laddningsyta 15. Laddningshög

3. Bakre drivhjul 16. Kontaktstift

4. Regnsensor 17. Laddningsbas

5. STOP-Knapp 18. Strömadapter

6. Display 19. Ästdon för laddningsbas

7. Knappsats 20. RTK antenn

8. På/Av växla 21. Insexnyckel

11. Bladvändskiva 24. Häftklamrar

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget. Tekniska data Typ KR233E KR236E (100-299 - maskinbeteckning, anger Gräsklipparrobot) KR233E KR236E Märkspänning 20V Max.* Hastighet utan belastning 3200/min 3600/min Klippområde 12000m

Klippdiameter 35 cm Klipphöjd 30-60 mm Positioner för klipphöjd 7 Batterityp Litium-jon Batterimodell KA3010 KA3210 Laddningstid cirka 84 min. 30 min.** Laddarmodell KA3717 / KA3817 KA3722 / KA3723 Laddargradering Ineffekt: 100-240V~50/60Hz, 230W, Uteffekt: 28V, 7.0A Ineffekt: 220-240V~50/60Hz, 640W, Uteffekt: 32V, 20.0A*** Enhetsvikt 20 kg 21.8 kg Skyddsklass III App Y Frekvensband för Bluetooth / 2400-2483.5 MHz Maximal sändareffekt för Bluetooth / 8 dBm Maximal lutning inom arbetsytan 40%136

= 3.0 dB(A) Bär hörselskydd när ljudtrycket är högre än 80dB(A) Ett visst mått av buller från maskinen kan inte undvikas. Återkommande bullerarbete ska licensieras och begränsas under vissa perioder. Att hålla viloperioder och begränsa arbetstiden till ett minimum kan även behövas. För personligt skydd och för skydd av personer som jobbar i närheten skall lämpligt hörselskydd bäras. Tillbehör KR233E KR236E Skruvar för att fästa skivan 6 6 Skruvar för att fästa knivar 36 36 Laddningsbas 1 1 Fästspikar för laddningsbas 8 8 Insexnyckel 1 1 Skruvnyckel till RTK-antenn 1 1 Magnetremsa 1 1 Blad 36 36 RTK antenna 1 1 Sexkantig skruvmejsel 1 1 Mätinstrument 2 2 Häftklamrar 16 16 Batteripaket (KA3010) 1 / Batteripaket (KA3210) / 1 Laddning (KA3717/KA3817) 1 / Laddning (KA3722/KA3723) / 1 Vi rekommenderar att du endast köper originaldelar enligt ovanstående lista från den butik där du köpte enheten. Se tillbehörsförpackningen för mer information. Butikspersonalen kan hjälpa dig och ge råd. Ändamålsenlig användning Denna gräsklippare är avsedd för hemmabruk. Den är konstruerad att klippa ofta och hålla gräsmatta finare och i bättre form än någonsin. Beroende på din gräsmattas storlek kan Mission

programmeras att arbeta när som helst eller regelbundet. Den är inte avsedd för grävning, sopning eller snöröjning.138

Skärpa VARNING: Före rengöring, justering eller utbyte av blad, stäng AV din Mission

Använd skyddshandskar. VARNING: Vid byte av blad se till att du byter ALLA blad när något byte görs. Använd alltid nya skruvar när bladen fästs. Detta är viktigt för att säkerställa att bladet hålls kvar och att bladskivan förblir balanserad. Om inte nya skruvar används kan det orsaka allvarliga skador. Mission

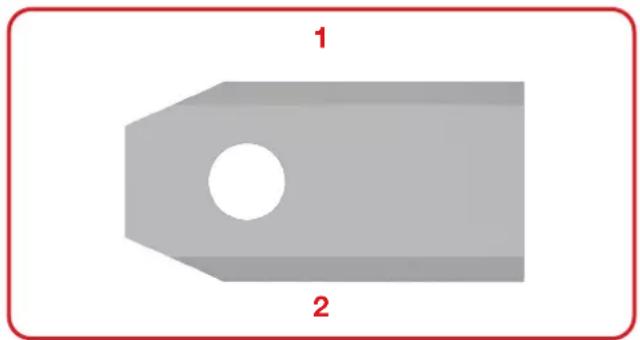

klipper inte gräs som andra gräsklippare. Dess skärblad är knivskarpa i fyra kanter och roterar i båda riktningar för maximal kapacitet. Ombyggd profil på kniven förhindrar att klippt gräs fastnar i springan mellan skivan och kniven. Och med nytt material kommer livslängden för varje kniv att vara längre än för andra märken när det är programmerat att klippa varje dag. Kontrollera alltid om knivarna är flisade eller skadade och byt ut dem om de är. När skärbladen är trubbiga och utslitna, bör de bytas ut mot de reservblad som medföljer ditt uppdrag Mission

. Reservblad finns också hos din närmaste Kress- återförsäljare.

Innan något byte av Mission

s blad görs, stäng av strömmen och ta på skyddshandskar. Följ därefter dessa steg:

1. Vänd försiktigt på din Mission

2. Ta bort batterilocket och batteriet.

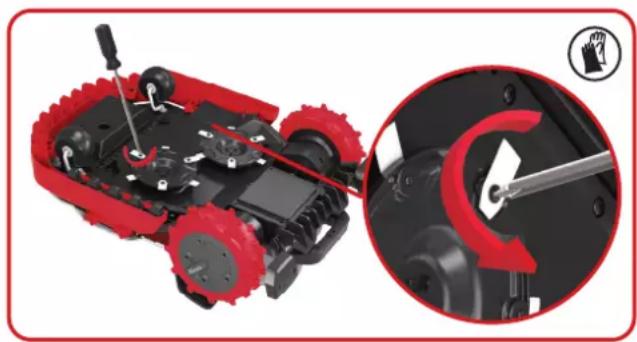

3. Skruva bort de 3 skruvarna som fäster skivan från

varje skiva med en sexkantig skruvmejsel.

4. Ta bort de två skivorna.

5. Skruva bort de 6 skruvarna som fäster knivarna

Normalt sett behöver bladen på Mission

vändas varje månad och bytas ut varje vecka. Hur ofta du byter ut bladen kan justeras beroende på kvaliteten på gräsklippningen. När du byter ut bladen ska du alltså byta ut alla blad samtidigt. Du kan ersätta bladen med en av de reservsatserna och extra bladskruvarna som medföljer din Mission

A. Byta ut bladen Underhåll Du måste inspektera din Mission

då och då. Din Mission

jobbar hårt och behöver emellanåt rengöras grundligt samt få vissa delar utbytta när de blir slitna. Använd aldrig Mission

med defekt AV/ PÅ knapp. Stäng av maskinen innan du utför service eller underhåll. Här nedan informerar vi om hur du tar hand om din Mission

kommer att leva längre och må bättre om du rengör den regelbundet. Då Mission

är en elektrisk maskin bör du vara försiktig vid rengöring. Rengöring av slangvatten stöds.Det är bäst att använda en sprejflaska fylld med vatten. Vid rengöring av maskinens hölje använd en mjuk borste eller en ren trasa och undvik att använda rengöringsmedel eller polish. Slutligen, se till att ta bort all uppsamlat gräsklipp och skräp. Rengör kontaktstiften på laddningsstationen och laddningsremsan på Mission

med en trasa. Ta bort ansamlade gräsrester och smuts runt kontaktstiften och laddningsremsorna med regelbundna mellanrum för att se till att Mission

laddas ordentligt varje gång. Återigen är det viktigt att du stänger AV din Mission

och att du använder skyddshandskar när du rör vid bladskivan. Först, vänd din Mission

upp och ned för att visa undersidan. På undersidan kan du se bladskivan, den omgivande motorramboxen och framhjul och drivhjul. Rengör alltihop noggrant med en mjuk borste eller en fuktig trasa. Rengöring av slangvatten stöds. Rotera bladskivan för att kontrollera att den roterar fritt. Kontrollera att bladen kan rotera fritt runt fästskruvarna. Ta bort eventuella blockage. VIKTIGT:Ta bort allt skräp så att det inte får bladskivan att spricka. Till och med en minimal spricka kan försämra gräsklipparens effekt. A. Rengöring av stomme C. Rengöring av kontaktstift och laddbleck B. Rengöring av undersida VARNING: Innan du ska rengöra din Mission

måste du stänga AV den Sätt på skyddshandskar innan du rengör bladskivan. Använd inte rinnande vatten. Varning! DIN Mission

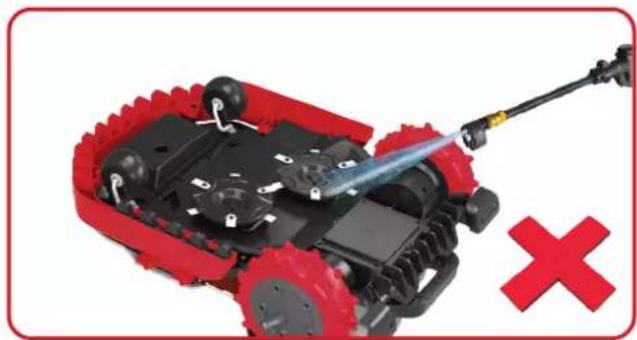

kan endast tvättas med hjälp av en slang! Använd INTE högtryckstvätt på din Mission

. Högtrycksvatten kan gå in i tätningarna och skada elektroniska och mekaniska delar. Rengöring

med en skruvmejsel och ta bort knivarna.

6. Skruva fast de nya knivarna med nya skruvar för att fästa dem.

7. Sätt tillbaka och skruva fast skivorna på undersidan av Mission

8. Sätt tillbaka batteriet och batterilocket.

Viktigt: När du har skruvat fast bladet på bladskivan, kontrollera att bladet kan rotera fritt.140

1. Anslut laddningsbasen till en lämplig strömkälla.

Laddningsenhetens gröna ljus kommer att lysa.

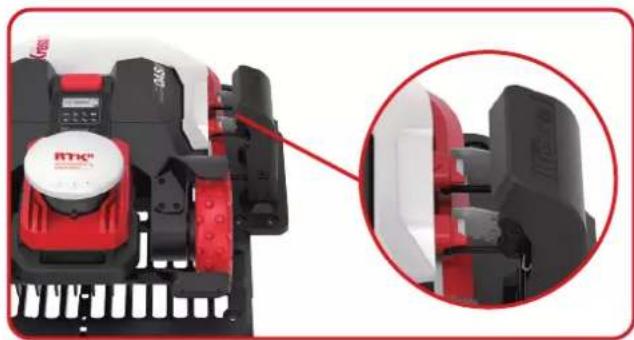

2. Docka den avstängda Mission

manuellt inom laddningsbasens räckvidd.

3. Laddningsenhetens gröna ljus kommer att bli röd,

att börja ladda. VARNING: Hög temperatur, rör ej. (Endast för KR236E) Mission

kommer att leva längre och hålla sig friskare om den får gå i ide på vintern. Därför rekommenderar vi att du förvarar din Mission

i ett uthus eller ett garage under vintern. Innan du stuvar undan din Mission

inför vintern ska du:

• Stänga av gräsklipparen För att maximera batteriets livstid rekommenderas du att ladda det fullt innan du stuvar undan det inför vintern. VARNING: Skydda undersidan av Mission

enheten från vatten. Förvara ALDRIG Mission

enheten upp och ner utomhus. OBS: När du tar fram din Mission

efter vinterförvaringen, kontrollera att laddningsytorna och kontaktstiften är rena. Du kan använda en fin smärgelduk för att rengöra dem. Genom att använda appen, se till att datumet och tiden stämmer och låt Mission

fortsätta med sin favoritsyssla: klippa gräset. Vinterförvaring

är dess 20V litiumjonbatteri. För korrekt förvaring av batteriet, förvara det fulladdat på en kall och torr plats mellan -20

rekommenderade användningstemperatur är 0ºC - 55ºC. The life-span of the Mission

• Hur lång klippsäsongen är i din region

• Hur många timmar din Mission

klipper gräs per dag

• Hur du sköter batteriet under förvaring Batterilivstid

1. Vänd försiktigt på din Mission

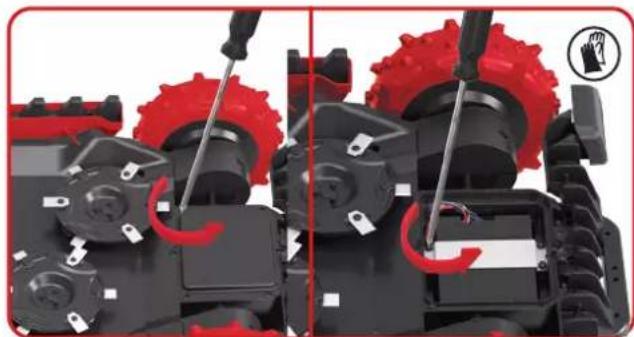

2. Ta bort de skruvarna som håller fast batteriet. Ta

3. Skruva bort skruvarna på plåten.

Ta bort plåten. När du behöver byta batteri, följ dessa steg:

Koppla ur kontakten. Byt ut det gamla batteriet mot det nya. Anslut sedan kontakten. (Endast för KR233E) Koppla ur kontakten. Byt ut det gamla batteriet med det nya, lyft det nya batteriet lite grann och anslut sedan kontakten. (Endast för KR236E)

5. Sätt tillbaka plåten. Sätt tillbaka locket i sin

position och montera fast skruvarna. VARNING: För ON/OFF-knappen till OFF innan du utför en justering, utbyte eller reparation. Före utbyte av blad, stäng AV din Mission

Använd skyddshandskar. Byta ut batteriet

inte fungerar som den ska, följ felsökningsguiden nedan. Om felet kvarstår, kontakta din återförsäljare. Symptom Orsak Lösning Lysdioden på laddningsstationen tänds inte. Det finns ingen ström. Kontrollera att laddningsbasen är korrekt ansluten till laddaren och att laddaren är ansluten till en lämplig strömkälla. Mission

kan inte docka korrekt med laddningsbasen. Magnetremsan är placerad åt fel håll. Kontrollera att magnetremsan inte är placerad åt fel håll. När den är korrekt placerad, är den gröna remsan på magnetremsan vänd bort från laddningsbasen. Maskinen får slut på ström men återgår inte till laddningsbasen. Ingen virtuell laddningsbas är kartlagd. Bygg om kartan och lägg till den virtuella laddningsbasen. Längden på magnetremsan är mindre än 2,5 m. Längden på magnetremsan ska vara längre än 2,5 m. När Mission

går utför, överskrider den gränslinjen. Vinkeln på gränslinjen är mycket skarp. Försök att undvika scenarier i layouten med skarpa vinklar. När Mission

påslagen, trycks startknappen, men Mission

befinner sig utanför arbetsområdet. Flytta Mission

in i arbetsområdet. Dålig positionerad signal Hitta en öppen plats, vänta tills signallampan för positionen lyser grönt och tryck sedan på startknappen. Mission

avger inget larm när den är utanför Geo- stängslet. Mission

programvara är inte den senaste versionen. Uppdatera programvaran med den senaste versionen för Mission

är avstängd. Slå på Mission

är parkerad mitt på hindret. Hindren runt omkring Mission

är relativt små, och Mission

lyckas inte ta sig ur problemet. Ställ in området där Mission

lätt fångad som förbjudet område. Mission

diagnostiska sida på APPEN och kontrollera status för sensor. Det går inte att läsa loggen. Formatet på U-disken är inte FAT32. Konvertera formatet på U-disken till FAT32. Mission

står parkerad runt väggen och kan inte startas, och lampan för positionering lyser alltid rött. Mission

arbetar i det skuggade området för länge, vilket utlöser säkerhetsskyddet. Försök undvika att Mission

klipper i områden med för mycket skugga. Det finns för många väggar eller träd i området, vilket blockerar signalen för positionering Miljöhänsyn Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd.143
