Mission KR236E - Plæneklipper KRESS - Gratis brugsanvisning og manual

Produkttype	Robotplæneklipper
Mærke	Kress
Model	Mission KR236E
Strømforsyning	Lithium batteri 20 V max (18 V nominel), model KA3210
Lader	Model KA3722/KA3723, indgang 220-240 V~50/60 Hz, udgang 32 V, 20.0 A
Opladningstid	Cirka 30 minutter (ved 25 °C)
Maksimalt klipningsareal	24.000 m²
Klipningsbredde	35 cm
Klipningshøjde	30 til 60 mm, 7 positioner
Rotationshastighed (u belastning)	3600 o/min
Maksimal hældning	40%
Vægt	21,8 kg
Beskyttelsesklasse	III
Lydtryksniveau	56,6 dB(A) (K=3 dB(A))
Lydeffektniveau	64,6 dB(A) (K=3 dB(A))
Sensorer	Ultralyd, regnmåler, RTK GPS, kollisions- og løftesensorer
Forbindelse	Bluetooth (2400-2483,5 MHz, 8 dBm) og 4G+GPS til RTK antenne
Sikkerhed	Stopknap, PIN-kode, automatisk stop ved løft
Hovedfunktioner	Programmerbar klipning, RTK navigation, automatisk tilbagevenden til ladestation, forhindringsdetektion
Vedligeholdelse	Rengøring med blød slange, udskiftning af knive (36 inkluderet), månedlig ombytning
Medfølgende tilbehør	Ladestation, RTK antenne, magnetbånd, unbrakonøgle, sekskantet skruetrækker, ekstra knive, clips

Ofte stillede spørgsmål - Mission KR236E KRESS

Hvordan installeres plæneklipperen Mission KR236E?

Installationen omfatter udpakning, opsætning af ladestationen med magnetbåndet (mindste længde 2,5 m), montering af RTK-antennen, konfiguration af den virtuelle grænse via appen, og første fulde opladning af batteriet. Se manualen for detaljerede trin.

Hvad er batteriets driftstid?

Driftstiden afhænger af klippearealet og forholdene. Lithium batteri 20 V (model KA3210) oplades på cirka 30 minutter. Robotten vender automatisk tilbage til ladestationen, når batteriet er svagt.

Hvordan justeres klippehøjden?

Klippehøjden justeres manuelt i 7 positioner fra 30 til 60 mm. Se manualen for at finde justeringshjulet under dækslet. Juster det før hver brug i henhold til den ønskede græshøjde.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontrollér, at tænd/sluk-knappen er trykket ind, at PIN-koden er korrekt, at robotten er inden for arbejdsområdet, og at positionssignalet er godt (grønt lys). Hvis problemet fortsætter, se fejlfindingsguiden i manualen.

Hvordan skiftes knivene?

Sluk robotten og brug handsker. Vend den om, fjern batteridækslet og derefter batteriet. Skru de 3 skruer på hver klippeskive af, fjern skiverne, og udskift de 36 knive med nye skruer. Saml i omvendt rækkefølge. Sørg for, at knivene roterer frit.

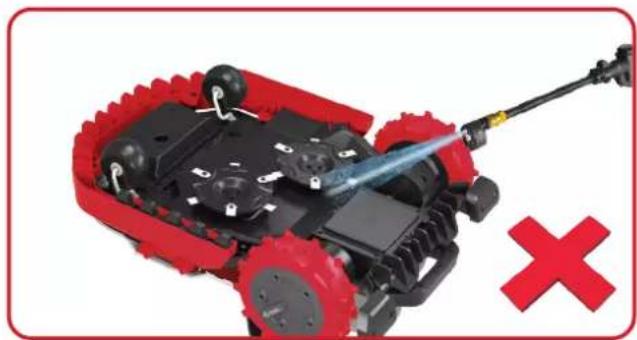

Hvordan rengøres plæneklipperen?

Sluk robotten og brug handsker. Brug en blød vandslange (ingen højtryksrenser) til at rengøre kabinettet og undersiden. Rengør kontaktstifterne og ladestripsene med en klud. Fjern græsaflejringer og affald.

Kan plæneklipperen klippe på skråninger?

Ja, robotten kan klippe på skråninger op til 40%. Ved stejlere skråninger anbefales det at afgrænse et forbudt område via appen for at forhindre, at robotten vælter.

Hvordan opbevares plæneklipperen om vinteren?

Rengør robotten grundigt, oplad batteriet helt, sluk den, og opbevar den på et tørt og køligt sted (mellem -20°C og +60°C). Opbevar den aldrig på hovedet udendørs.

Hvad gør jeg, hvis plæneklipperen ikke vender tilbage til ladestationen?

Kontrollér, at den virtuelle ladestation er korrekt konfigureret i appen, at magnetbåndet er korrekt placeret (grønt bånd væk fra stationen), og at båndets længde er over 2,5 m. Rengør ladekontakterne.

Hvordan opdateres softwaren?

Softwareopdateringer foretages via mobilappen. Sørg for, at robotten er forbundet til Bluetooth, og at en internetforbindelse er tilgængelig. Følg instruktionerne i appen for at downloade og installere opdateringen.

BRUGSANVISNING Mission KR236E KRESS

Brugere kan se den elektroniske vejledning på https://www.kress.com/en/.

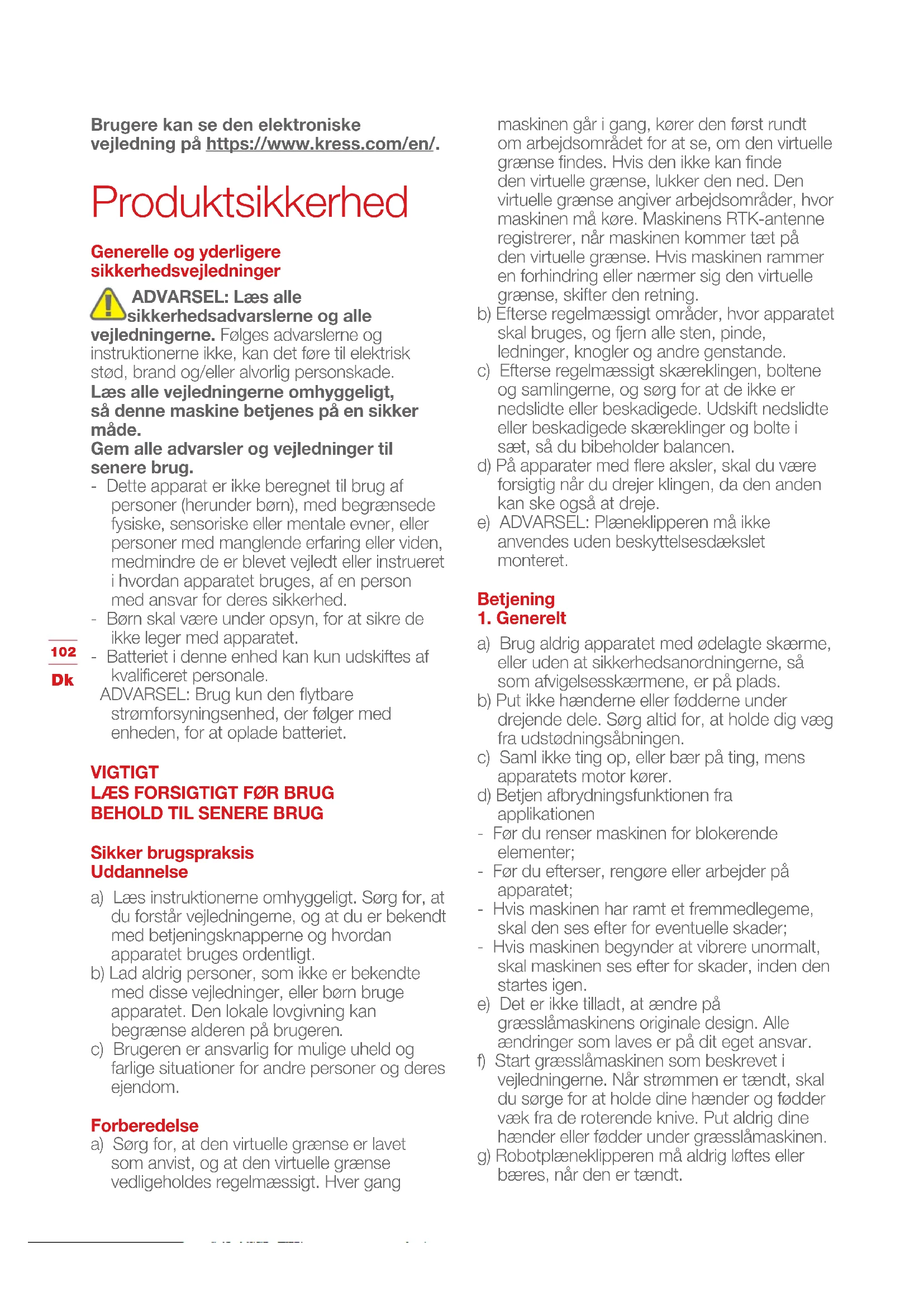

Produktsikkerhed

Generelle og yderligere sikkerhedsvejledninger

vejledningerne. Følges advarslerne og instruktionerne ikke, kan det føre til elektrisk stød, brand og/eller alvorlig personskade.

Læs alle vejledningerne omhyggeligt, så denne maskine betjenes på en sikker måde.

Gem alle advarsler og vejledninger til senere brug.

• Dette apparat er ikke beregnet til brug af personer (herunder børn), med begrænsede fysiske, sensoriske eller mentale evner, eller personer med manglende erfaring eller viden, medmindre de er blevet vejledt eller instrueret i hvordan apparatet bruges, af en person med ansvar for deres sikkerhed.
• Børn skal være under opsyn, for at sikre de ikke leger med apparatet.
• Batteriet i denne enhed kan kun udskiftes af kvalificeret personale.

ADVARSEL: Brug kun den flytbare strømforsyningsenhed, der følger med enheden, for at oplade batteriet.

VIGTIGT

LÆS FORSIGTIGT F∅R BRUG BEHOLD TIL SENERE BRUG

Sikker brugspraksis Uddannelse

a) Læs instruktionerne omhyggeligt. Sørg for, at du forstår vejledningerne, og at du er bekendt med betjeningsknapperne og hvordan apparatet bruges ordentligt.
b) Lad aldrig personer, som ikke er bekendte med disse vejledninger, eller børn bruge apparatet. Den lokale lovgivning kan begrænse alderen på brugeren.
c) Brugeren er ansvarlig for mulige uheld og farlige situationer for andre personer og deres ejendom.

Forberedelse

a) Sørg for, at den virtuelle grænse er lavet som anvist, og at den virtuelle grænse vedligeholdes regelmæssigt. Hver gang

maskinen går i gang, kører den først rundt om arbejdsområdet for at se, om den virtuelle grænse findes. Hvis den ikke kan finde den virtuelle grænse, lukker den ned. Den virtuelle grænse angiver arbejdsområder, hvor maskinen må køre. Maskinens RTK-antenne registrerer, när maskinen kommer tæt på den virtuelle grænse. Hvis maskinen rammer en forhindring eller nærmer sig den virtuelle grænse, skifter den retning.

b) Efterse regelmæssigt områder, hvor apparatet skal bruges, og fjern alle sten, pinde, ledninger, knogler og andre genstande.
c) Efterse regelmæssigt skæreklingen, boltene og samlingerne, og sørg for at de ikke er nedslidte eller beskadigede. Udskift nedslidte eller beskadigede skæreklinger og bolte i sæt, så du bibeholder balancen.
d) På apparater med flere aksler, skal du være forsigtig når du drejer klingen, da den anden kan ske også at dreje.
e) ADVARSÉL: Plæneklipperen må ikke anvendes uden beskyttelsesdækslet monteret.

Betjening

1. Generelt

a) Brug aldrig apparatet med ødelagte skærme, eller uden at sikkerhedsanordningerne, så som afvigelsesskærmene, er på plads.
b) Put ikke hænderne eller fødderne under drejende dele. Sørg altid for, at holde dig væg fra udstødningsåbningen.
c) Saml ikke ting op, eller bær på ting, mens apparatets motor kører.
d) Betjen afbrydningsfunktionen fra applikationen

- Før du renser maskinen for blokerende elementer;

- Før du efterser, rengøre eller arbejder på apparatet;

- Hvis maskinen har ramt et fremmedlegeme, skal den ses efter for eventuelle skader;

- Hvis maskinen begynder at vibrere unormalt, skal maskinen ses efter for skader, inden den startes igen.

e) Det er ikke tilladt, at ændre på græsslåmaskinens originale design. Alle ændringer som laves er på dit eget ansvar.

f) Start græsslåmaskinen som beskrevet i vejledningerne. Når strømmen er tændt, skal du sørge for at holde dine hænder og fødder væk fra de roterende knive. Put aldrig dine hænder eller fødder under græsslåmaskinen.

g) Robotplæneklipperen må aldrig løftes eller bæres, när den er tændt.

h) Lad ikke personer, som ikke ved hvordan græsslåmaskinen virker og opfører sig, bruge den.
i) Undgå, at stille ting oven på græsslåmaskinen eller dens opladestation.
j) Undgå, at bruge græsslåmaskinen med en ødelagt klinge eller karrosseri. Og den må heller ikke bruges med ødelagte klinger, skruer, møtrikker eller kabler.
k) Sluk altid for græsslåmaskine-robotten, når du ikke har i sinde at bruge robotten. Robotplæneklipperen kan kun starte, når den er er tændt, og den rigtige pinkode er indtastet.
1) Hold hænderne og fødderne væk fra de roterende blade. Placér aldrig hænderne eller fødderne tæt på eller under kassen, mens robot-plæneklipperen er i funktion.
m) Undgå at bruge maskinen og dens eksterne enheder under dårlige vejrforhold, især när der er risiko for lynnedslag.
n) Rør ikke bevægelige farlige dele, før disse er kommet til et fuldstændigt stop.
o) For maskiner, der anvendes i offentlige områder, de advarselsskilte skal anbringes i nærheden af maskinens arbejdsområde. De skal vise indholdet af den følgende tekst:

Advarsel! Automatisk plæneklipper! Hold dig væk fra maskinen! Tilsyn med børn!

2. Når apparatet bruges automatisk

a) Efterlad ikke maskinen i brug uden opsyn, hvis du ved der er kæledyr, børn eller andre personer i nærheden.

ADVARSEL! Når plæneklipperen vendes på hovedet, skal den altid først slukkes.

Plæneklipperen skal være slukket under alt arbejde på dens underside, som fx rengøring eller udskiftning af knive.

a) Sørg for, at alle møtrikker, bolte og skruer sidder ordentlig fast, så du sikre at apparatet er sikker stand.
b) Efterse græsslåmaskinen hver uge, og skift nedslidte eller ødelagte dele.
c) Kontroller, at klingerne og klingeskiven ikke er beskadigede. Skift alle klinger og skruer på samme tid, så de drejende dele er balancerede.
d) Sørg for, at du udskifter skæreelementerne med den rigtige type.
e) Sørg for, at batterierne oplades med den rigtige oplader, som er blevet anbefalet af producenten. Forkert brug kan føre til

elektrisk stød, overophedning eller udslip af ætsende væsker fra batteriet.

f) I tilfælde af udslip af elektrolyt, skal du skylle med vand/neutraliserende middel, og søg lægehjælp hvis det kommer i kontakt med dine øjne.
g) Reparation af apparatet skal ske i henhold til producentens vejledninger.

Anbefaling

Tilslut kun maskinen og/eller dets periferiudstyr til et forsyningskredsløb beskyttet af en reststrømsanordning (RCD) med en trippestrøm på højst 30 mA.

Resterende ricisi

For at undgå personskader, brug beskyttelseshandsker ved udskiftning af knivene.

Transport

Når græsslåmaskinen skal transporteres over længere afstande, skal du bruge originalemballagen.

Sådan flyttes græsslåmaskinen sikker fra eller indenfor arbejdsområdet:

a) Tryk på STOP knappen for at standse plæneklipperen.

Du vælger den firecifrede PIN-kode, når du starter plæneklipperen første gang.

b) Stil kontakten på OFF (slukket), hvis du har i sinde at bære på græsslåmaskinen.
c) Løft græsslåmaskinen i bærehåndtaget på forsiden. Løft græsslåmaskinen med klingeskiven væk fra kroppen.

Krav for RF-eksponering

For at opfylde kravene for RF-ekponering, en separationsafstand på 200 mm eller mere bør opretholdes mellem denne enhed og personer gennem enhedsdrift.

At sikre overholdelse, operationer på tættere end denne afstand anbefales ikke. Antennen, der anvendes til denne sender, må ikke være placeret I sammenhæng med enhver anden antenne eller transmitter.

Dette er et apparat i klasse III, og det må kun forsynes med ekstra lav sikkerhedsspænding svarende til mærkningen på apparatet.

Sikkerhedsadvarsler for batterisættet inden i værktøjet

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.

b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.

d) Batterisæt må ikke udsættes for mekaniske stød.

e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.

f) Opbevar batterisæt på et rent og tørt sted.

g) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.

h) Brug kun det korrekte batteri til udstyret.

i) Batterisættet skal opbevares utilgængeligt for børn.

j) Opbevar den originale produktlitteratur til fremtidig brug.

k) Bortskaffes på en miljørigtig måde.

I) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.

m)Hold batteriet væk fra mikrobølgeovne og højt tryk.

n) Advarsel! Brug ikke ikke-genopladelige batterier.

Brugervejledning – krav til trådløst produkt

a) Brugen af denne enhed er underlagt følgende to betingelser:

(1) Denne enhed må ikke forårsage skadelig interferens, og

(2) denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.

b) Forsigtig: Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er accepteret af den part, der er ansvarlig for overholdelsen, kan ugyldiggøre brugerens ret til at bruge udstyret.

c) BEMAERK: Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi og kan, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens på radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at rette op på interferensen ved hjælp af en eller flere af følgende foranstaltninger:

- Drej eller flyt modtagerantennen.

- ∅g afstanden mellem udstyret og modtageren.

- Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.

- Henvend dig til en forhandler eller en erfaren radio-/tv-tekniker for assistance.

Symboler

ADVARSEL – robotplæneklippere kan være farlige, hvis de ikke bruges korrekt. Læs betjeningsvejledningen omhyggeligt igennem og forstå indholdet, inden du bruger robotplæneklipperen.

Hvis det ikke håndteres korrekt, kan batteriet komme ind i vandcyklusen, hvilket kan forårsage skade på økosystemet. Brug ikke brugte batterier som usorteret kommunalt affald.

ADVARSEL - Hold en sikker afstand fra maskinen, när du betjener den.

Maskinen må ikke vaskes med en højtryksrenser

ADVARSEL – Betjen inaktiveringsmekanismen, inden du arbejder med eller løfter maskinen.

Læs betjeningsvejledningen

ADVARSEL – Du må ikke ride på maskinen.

Aftagelig forsyningsenhed

Forbud mod at adskille maskinen uden tilladelse

Klasse III apparat

Elektriske affaldsprodukter må ikke bortskaffes sammen med husholdningsaffald. Afleverer venligst maskinen på genbrugsstationen. Kontakt de lokale myndigheder eller din forhandler for at få råd om genbrug.

Lithium-ion batteri Dette produkt er mærket med et symbol i forbindelse med "separat indsamling" af alle batterier og batteripakker. Det genanvendes eller fjernes for at reducere miljøbelastningen. Batteriet kan være skadeligt for miljøet og menneskers sundhed, fordi det indeholder skadelige stoffer.

Må ikke brændes.

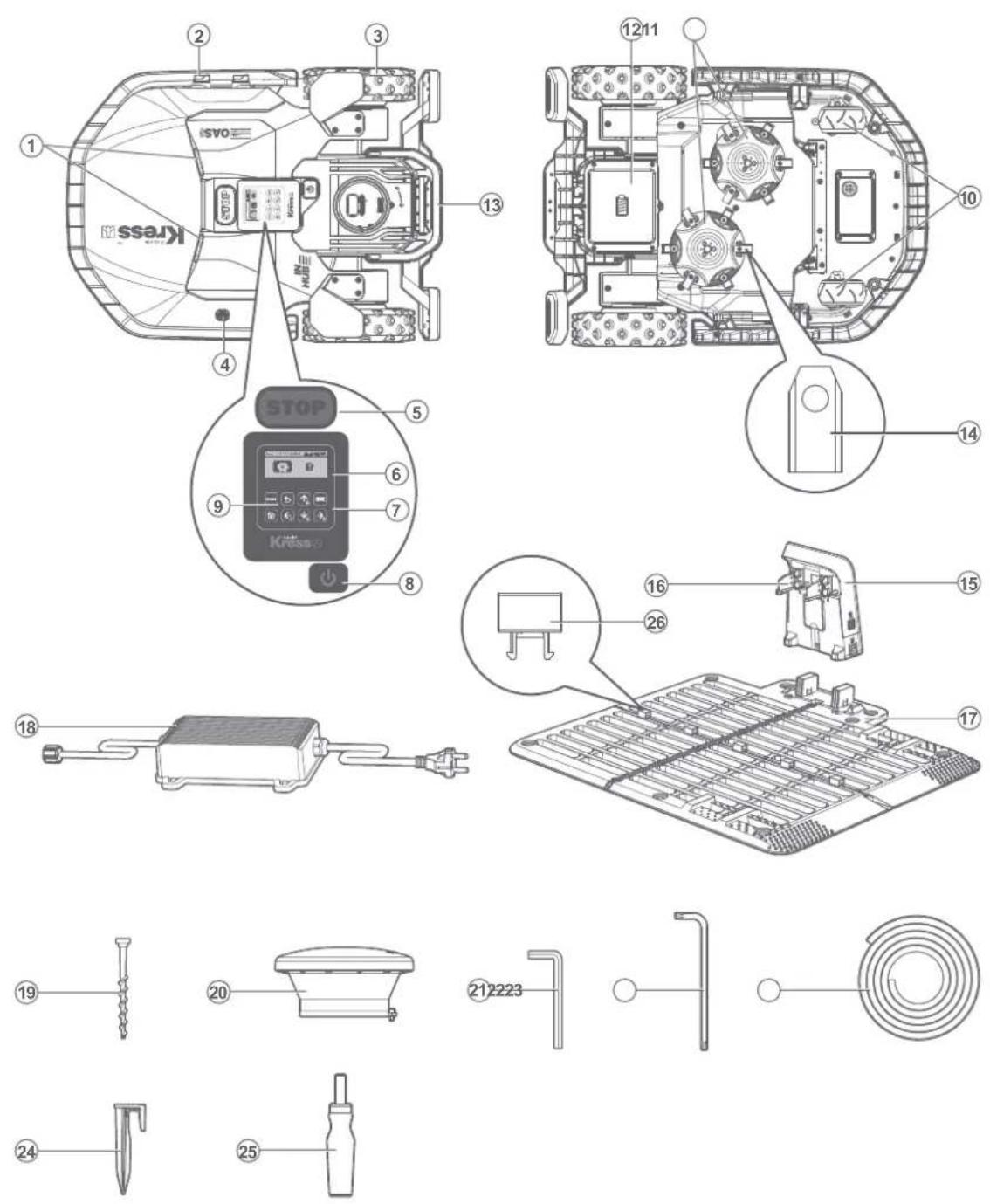

Komponentliste

1. Ultralydssensor 14. Klinge

2. Opladestik 15. Opladestang

3. Bagerste drivhjul 16. Kontakt

4. Regnsensor 17. Opladebase

5. STOP-knap 18. Strømadapter

6. Skærm 19. Skruer til opladebasen

7. Tastatur 20. RTK-antenne

8. Tænd/sluk-knap 21. Unbrakonøgle

9. START knap 22. Skruenøgle til RTK-antenne

10. Forhjul 23. Magnetstrimmel

11. Knives knivplade

12. Batteripakke *

13. Forhjul

14. Hæfteklammer

15. Sekskantskruetrækker

16. Spænde

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

Tekniske Data

Type KR233E KR236E (100-299 - udpegning af maskiner, repræsentant for Græsslåmaskine-robot)

	KR233E	KR236E
Nominel spænding	20V == Max.*
Hastighed uden belastning	3200/min	3600/min
Skæreområde	12000m2	24000m2
Skærediameter	35 cm
Skæredybde	30-60 mm
Klippehøjdeindstillinger	7
Batteritype	Litowo-jonowa
Batterimodel	KA3010	KA3210
Opladningtid ca.	84 min.	30 min.**
Opladermodel	KA3717 / KA3817	KA3722 / KA3723
Mærkekapacitet på opladeren	Wejściowa: 100-240V~50/60Hz, 230W, Wyjściowa: 28V, 7.0A	Wejściowa: 220-240V~50/60Hz, 640W, Wyjściowa: 32V, 20.0A***
Maskinvægt	20 kg	21.8 kg
Isolationsklasse	III
App	Y
Frekvensbånd for Bluetooth	/	2400-2483.5 MHz
Maksimalt transmitteret effekt for Bluetooth	/	8 dBm
Maksimal hældning inden for arbejdsfladen	40%

* Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20 volt. Nominel spænding er 18 volt.
** Under standardtemperatur (101 kPa, 25°C) startbetingelse. Høje temperaturer kan udløse dæmpningsbeskyttelsesfunktionen, hvilket potentielt kan forlænge opladningstiden.
*** Under standardtemperatur (101 kPa, 25°C) startbetingelse.

En vis støj fra maskinen kan ikke undgås. Støjende arbejde skal man have tilladelse til og begrænses til visse periode. Hold pauser og begræns arbejdstimerne til et minimum. Som personlig beskyttelse og beskyttelse af mennesker i nærheden, skal der bæres passende høreværn.

Tilbehør

	KR233E KR236E
Skruer til fastgørelse af skiven 6 6
Skruer til fastgørelse af klingerne 36 36
Opladestation 1 1
Skruer til opladebasen 8 8
Unbrakonøgle 1 1
Skruenøgle til RTK-antenne 1 1
Magnetstrimmel 1 1
Knive 36 36
RTK-antenne	1 1
Sekskantskruetrækker	1 1
Måler	2 2
Hæfteklammer	16 16
Batteripakke (KA3010)	1	/
Batteripakke (KA3210)	/	1
Batterioplader (KA3717/KA3817)	1	/
Batterioplader (KA3722/KA3723)	/	1

Det anbefales, at alt udstyr købes i samme butik som maskinen. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

Beregnet Anvendelse

Dette produkt er beregnet til privat plæneklipning. Den er designet til at slå græs ofte, for at vedligeholde en sundere og bedre udseende plæne end nogensinde før. Afhængig af størrelsen af din plæne, kan Mission™ RTK® programmeres til at operere på ethvert tidspunkt og på enhver frekvens uden nogen restriktioner. Det er ikke beregnet til grave, fejning eller sne rydning.

Vedligeholdelse

Din Mission™ RTK ^n arbejder hårdt, og skal efter et stykke tid rengøres ordentligt, og muligvis have et par dele udskiftet, da disse bliver slidt. Din Mission™ RTK ^n skal regelmæssigt ses efter. Brug aldrig din Mission™ RTK ^n med en defekt tænd/sluk knap.

I de følgende afsnit fortæller vi dig, hvordan du plejer din Mission™RTK ^n .

1

Hold den skarp

ADVARSEL: Før rengøring, justering eller udskiftning af klingerne, skal du slukke for din Mission™ RTK ^n , og tag sikkerhedshandsker på.

ADVARSEL: Ved udskiftning af knive sørg for, at du udskifter ALLE knivene. Brug altid nye skruer, når du skifter knivene. Det er vigtigt for at sikre, at klingen sidder fast, og for at lancere klingevenderskiven. Bruger du ikke nye skruer, kan det medføre alvorlige skader.

Mission™ RTK¹ Kan ikke klippe græs som andre plæneklippere. Produktets skærekniv er meget skarpt på alle 2 kanter og kan drejes i begge retninger for at opnå maksimal skæreevne. Med den nydesignede klingeprofil kommer der ikke så mange græsrester i klemme mellem skiven og klingen. Og med det nye materiale er levetiden på hver skareklinge længere end på andre mærker, når maskinen programmeres til at klippe hver dag. Kontroller altid, om knivbladene er flækkede eller beskadigede, og udskift dem, hvis de er det. Når knivbladene er sløve og slidte, skal de udskiftes med de reserveblade, der følger med din Mission™ RTK¹. Reserveknive kan også fås hos din nærmeste Kress forhandler.

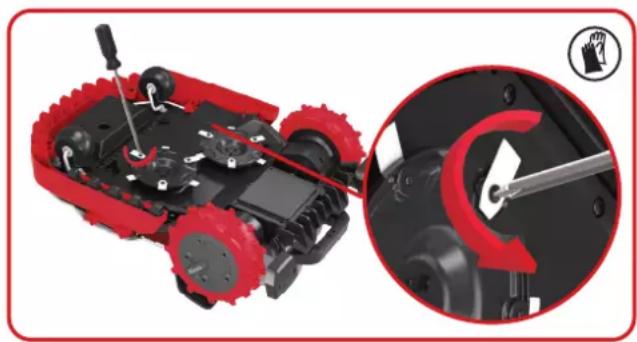

A. Udskiftning af klingerne

Normalt skal klingerne på din Mission™ RTK ^n vendes om hver måned, og den skal skiftes hver uge, men de kan skiftes i henhold til, hvor godt plæneklipperen klipper græsset. Så når du skifter klingerne, skal du sørge for at skifte dem alle sammen på samme tid. Du kan skifte dem med et af de ekstra klingesæt og ekstra klingeskruer, som følger med din Mission™ RTK ^n .

Inden du udskifter knive på din Mission™ RTK ^n , slå strømmen fra og tag beskyttelseshandsker på. Følg herefter disse trin:

1. Vend forsigtigt din Mission™ RTK ^n om på siden.
2. Fjern batteridækslet og fjern batteriet.
3. Skru de 3 skruer, der holder hver skive fast, af med en unbrakonøgle.
4. Fjern de to diske.
5. Skru de 6 skruer, der fastholder klingerne, af med en

skruetrækker, og tag klingerne af.

1. Sæt de nye klinger og skruer på, og spænd dem fast.
2. Sæt skiverne på undersiden af din Mission™ RTK ^n , og spænd dem fast.
3. Sæt batteriet og batteridækslet på plads igen.

Vigtigt: Når du har skruet klingen på klingeskiven, skal du sørge for at klingen kan dreje frit.

2

Hold den ren

ADVARSEL: Inden rengøring sluk for din Mission™ RTK ^n , brug sikkerhedshandsker når du rengør klingeskiven, og undgå at bruge rindende vand.

ADVARSEL! Din Mission™ RTK ^n må kun vaskes ved hjælp af en vandslange! Brug IKKE højtryksrenser på din Mission™ RTK ^n . Højtryksvand kan trænge ind i forseglingerne og beskadige elektroniske og mekaniske dele.

A. Rengøring af karosseriet

Din Mission™ RTK ^n vil få et meget lykkeligere og længere liv, hvis den rengøres regelmæssigt. Da Mission™ RTK ^n er en elektrisk maskine, skal du dog være påpasselig ved rengøring. Brug kun rent vand fra haveslangen. Det er bedst at bruge en sprayflaske med vand. Når du renser maskinens karosseri, brug en blød børste eller en ren klud og undgå brug af opløsningsmidler eller pudsemidler. Endelig skal du sørge for at fjerne alle rester af græs og snavs.

B. Rengøring af undersiden

Her er det igen vigtigt, at du slukker for din Mission™ RTK ^n , og brug beskyttelseshandsker, før du rører ved klingerne. Først skal du vende Mission™ RTK ^n om for at få undersiden opad. Her vil du kunne se klingeskiven, karosseriet, forhjulet og baghjulet. Rengør alt grundigt med en blød børste eller en fugtig klud. Brug kun rent vand fra haveslangen.

Drej klingedisken for at sikre at den roterer frit. Kontroller at knivene drejer frit omkring skruerne. Fjern eventuelle forhindringer.

VIGTIGT: Fjern al fastklemt skidt, så det ikke forårsager revner klingeskiven. Selv den mindste revne kan reducere din Mission™ RTKn's evne til at slå græs.

C. Rengør kontaktpladerne og opladekontakterne

Rengør kontaktpladerne på opladestationen og opladekontakterne på din Mission™ RTK ^n med en klud. Fjern regelmæssigt al ophobet græs og skidt omkring kontaktpladerne og opladekontakterne, så du sikrer, at din Mission™ RTK ^n oplades helt hver gang.

Hjertet på din Mission™ RTK ^n er dens 20-volt lithium-ion-batteri. For ordentlig opbevaring af batteriet, skal du sørge for at oplade det helt og opbevare det på et køligt og tørt sted med en temperatur på -20°C\~+60°C.

BEMÄERK: Den anbefalede Mission™ RTK ^n driftstemperatur er mellem 0°C - 55°C.

Levetiden på din Mission™ RTK ^n 's batteri afhænger af forskellige faktorer, såsom:

• Hvor ofte den bruges i en sæson
• Antallet af timer din Mission™ RTK® slår græs pr. dag
• Hvordan du behandler dit batteri, mens det opbevares

Din Mission™ RTK ^n kan oplades manuelt.

1. Tilslut ladestationen til en passende strømforsyning. Det grønne lys på opladestationen tændes.
2. Sæt Mission™ RTK ^n manuelt i ladestationen, mens Mission™ RTK ^n er slukket.
3. Det grønne lys på opladestationen blinker, og Mission™ RTK ^n begynder at lade op.

Din Mission™ RTK ^n vil leve længere og sundere, hvis den får lov til at gå i dvale. Så selv om det er svært, anbefaler vi, at du opbevarer din Mission™ RTK ^n i dit skur eller din garage om vinteren.

Før du forbereder din Mission™ RTK ^n til vinterdvale, anbefaler vi, at du:

• Rengør din Mission ^TM RTK ^n grundigt

• Lad batteriet helt op

- Sluk for strømmen

For at maksimere batteriets levetid skal du lade batteriet helt op, inden det opbevares om vinteren.

ADVARSEL: Beskyt undersiden af Mission™ RTK ^n mod vand. Opbevar ALDRIG Mission™ RTK ^n på hovedet udendørs.

BEMÆRK: Når Mission™ RTK ^n tages i brug igen efter vinterdvale, skal du sørge for, at opladningsflader og kontaktstifter er rene. Vi anbefaler, at du bruger en fin slibeklud til at rengøre kontakterne. Kontroller med appen, at dato og klokkeslæt er korrekte, og send Mission™ RTK ^n tilbage til det, den elsker at gøre: at slå græs.

5

Udskiftning af batteriet

ADVARSEL: Sluk for strømmen, før du forsøger at foretage justering, udskiftning eller preparation. Før du udskifter knivbladene, skal du slukke for din Mission™ RTK ^n og tageyttelseshandsker på.

Hvis batteriet skal skiftes, skal det gøres på følgende måde:

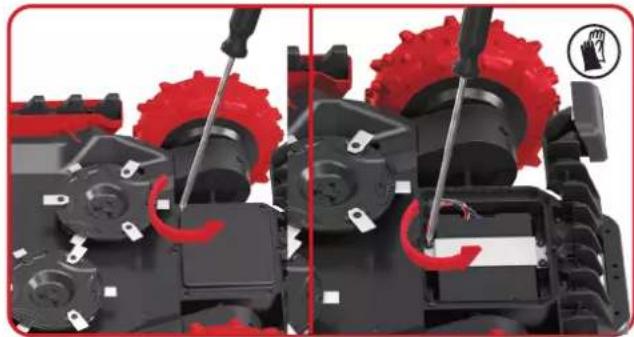

1. Vend forsigtigt din Mission™ RTK ^n på hovedet.
2. Fjern skruerne på batteridækslet. Fjern batteridækslet.

3. Fjern skruerne på metalpladen.
   Fjern metalpladen.

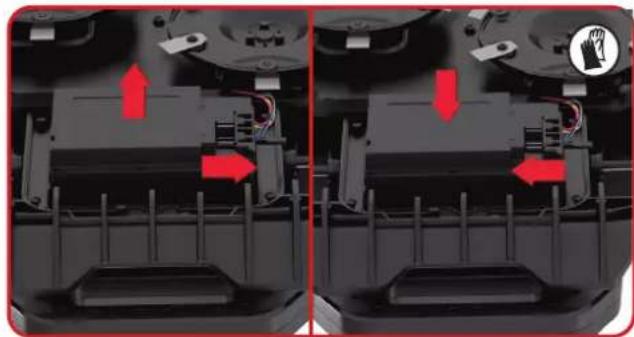

4. Træk stikket ud. Udskift det gamle batteri med det nye. Sæt stikket i. (Kun for KR233E)

Træk stikket ud. Udskift det gamle batteri med det nye, løft det nye batteri let og sæt derefter stikket i. (Kun for KR236E)

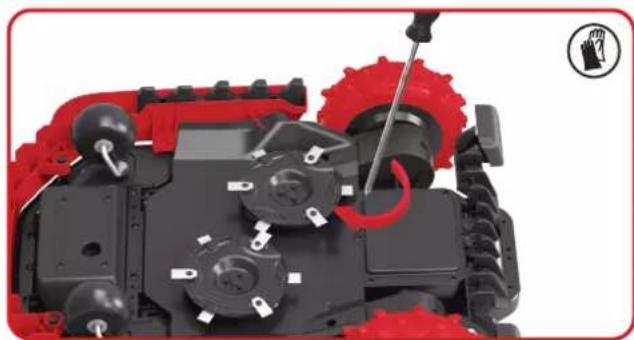

1. Sæt metalpladen på igen. Sæt dækslet tilbage på plads og spænd skruerne fast.

Hvis din Mission™ RTK ^n ikke fungerer korrekt, skal du følge nedenstående vejledning til fejlfinding. Hvis fejlen fortsætter, skal du kontakte din forhandler.

Symptom Årsag Løsning
LED-lyset på ladestationen tænder ikke.	Der er ingen strøm.	Sørg for, at ladestationen er sluttet ordentligt til opladeren, og at opladeren er tilsluttet en passende strømforsyning.
Din MissionTM RTKnører ikke rigtigt ind i ladestationen.	Magnetstrimlen sidder i den forkerte retning.	Se, om magnetstrimlen sidder i den rigtige retning. Magnetstrimlen sidder rigtigt, når den grønne stribe på magnetstrimlen vender væk fra ladestationen.
Maskinen løber tør for strøm, men den kører ikke tilbage til ladestationen.	Den virtuelle ladestation er ikke kortlagt.	Genopbyg kortet, og tilføj den virtuelle ladestation.
	Magnetstrimlen er under 2,5 meter lang.	Magnetstrimlen skal mindst være 2,5 meter lang.
Når din MissionTM RTKnører ned ad bakke, kører den over grænsen.	Vinklen på grænsen er for skarp.	Prøv at undgå et layout med skarpe vinkler.
Din MissionTM RTKnertændt, og der trykkes på startknappen, men den reagerer ikke.	Din MissionTM RTKner uden for arbejdsområdet.	Flyt din MissionTM RTKnind i arbejdsområdet.
	Dårligt placeringssignal	Find et åbent sted, vent på, at lysindikatoren til positioneringssignalet bliver grøn, og tryk derefter på startknappen.
MissionTM RTKgiver ikke alarm, når den befinder sig uden for geohegnet.	Softwaren på din MissionTM RTKner ikke opdateret.	Opdater softwaren på din MissionTM RTKn.
	Din MissionTM RTKner slukket. Tænd din Mission TM RTKn.
Din MissionTM RTKnstår midt på en forhindring.	Forhindringerne omkring din MissionTM RTKner relativt små, men den kan stadig ikke køre udenom dem.	Indstil området, hvor din MissionTM RTKnlet sætter sig fast, som et område, hvor den ikke må køre.
	Sensoren på din MissionTM RTKnvirker ikke ordentligt.	Åbn diagnosesiden i appen til din MissionTM RTKn, og se sensorens status.
Logfilen kunne ikke læses.	Formatet på U-disken er ikke FAT32.	Konverter formatet på U-disk til FAT32.
Din MissionTM RTKnerparkeret rundt om væggen og kan ikke startes, og placeringsindikatoren lyser rødt.	Din MissionTM RTKnhar været i skygge i for lang tid, og det har udløstsikkerhedsbeskyttelsesfunktionen.	Sørg for, at din MissionTM RTKnikke klipper i skygge for længe.
	Der er for mange vægge eller træer i området, som blokerer placeringssignalet.

Beskyttelse af miljøet

Elektriske affaldsprodukter bør ikke bortskaffes sammen med husholdningsaffald. Afleverer venligst maskinen på genbrugsstationen. Kontakt din lokale myndighed eller forhandler for at få råd om genbrug.

Beskrivelse Robotplæneklipper

Type KR233E KR236E (100-299- betegnelse for maskinen, der er repræsentativ for robotplæneklipperen) (År, artikelnummer og måned for serienummeret er anført på bagsiden. Det komplette serienummer er tydeligt angivet på plæneklipperens kabinet) med batterioplader KA3717 / KA3817 / KA3722 / KA3723 og opladestation KA0075 / KA0078 Funktion Græsklipning

Er i overensstemmelse med følgende direktiver,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863,

2000/14/EC ændret ved 2005/88/EC, 2014/53/EU

2000/14/EC ændret ved 2005/88/EC

- Konformitetstestprocedure pr

- Målt niveau for lydeffekt

- Deklareret garanteret niveau for lydeffekt

KR233E

Annex V

58.6 dB (A)

62 dB (A)

KR236E

Annex V

64.6 dB (A)

68 dB (A)

Standarder i overensstemmelse med,

Til plæneklipper: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A

13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC

55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021

Til ultrasonisk modul: EN 55011: 2016+A11:2020

Til Bluetooth-modul: EN 300 328 V2.2.2

Til 4G- + GPS-modul: EN 301 489-1 V2.2.3, EN 301 489-19 V2.1.1, EN 301 489-52 V1.2.1, EN 301

511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1

Til oplader: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+

A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

Til støj: EN ISO 3744:2005

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

M A

2023/09/20

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd.

Slik beveger du deg trygt fra eller innenfor arbeidsområdet:

ADVARSEL – ikke ri på maskinen.

Vanligvis må bladene på Mission™ RTK ^n reverseres hver måned og skiftes ut hver uke. Du kan justere frekvensen for bladutskifting i henhold til klippekvaliteten for plenen. Derfor må du bytte alle bladene samtidig. Du kan erstatte dem med et av de ekstra bladsettene og bladskruesettene som fulgte med Mission™ RTK ^n .

• hvor lang klippesesongen er der du bor
• hvor mange timer Mission™ RTK ^n klipper per dag
• hvordan batteriet behandles under lagring

Mission™ RTK ^n kan lades manuelt.

1. Koble ladebasen til en passende strømkilde. Det grønne lyset på ladestasjonen vil slås på.
2. Forankre Mission™ RTK ^n manuelt i ladebasen mens Mission™ RTK ^n er slått av.
3. Lampen på ladebasen blinker grønt, Mission™ RTK ^n vil starte å lade.

Før du lagrer Mission™ RTK ^n for vinteren, må du huske følgende:

For å maksimere batteriets levetid, må du lade batteriet helt før du lagrer det om vinteren.

Følg disse trinnene hvis du må bytte batteriet:

Hvis Mission™ RTK ^n ikke fungerer som den skal, kan du bruke veiviseren for feilsøking nedenfor. Hvis problemet ikke løses, tar du kontakt med forhandleren.

Samsvarer med følgende direktiver,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863,

2000/14/EC revidert ved 2005/88/EC, 2014/53/EU

2000/14/EC revidert ved 2005/88/EC
