BRUKSANVISNING PE-GP 650 Pattfield

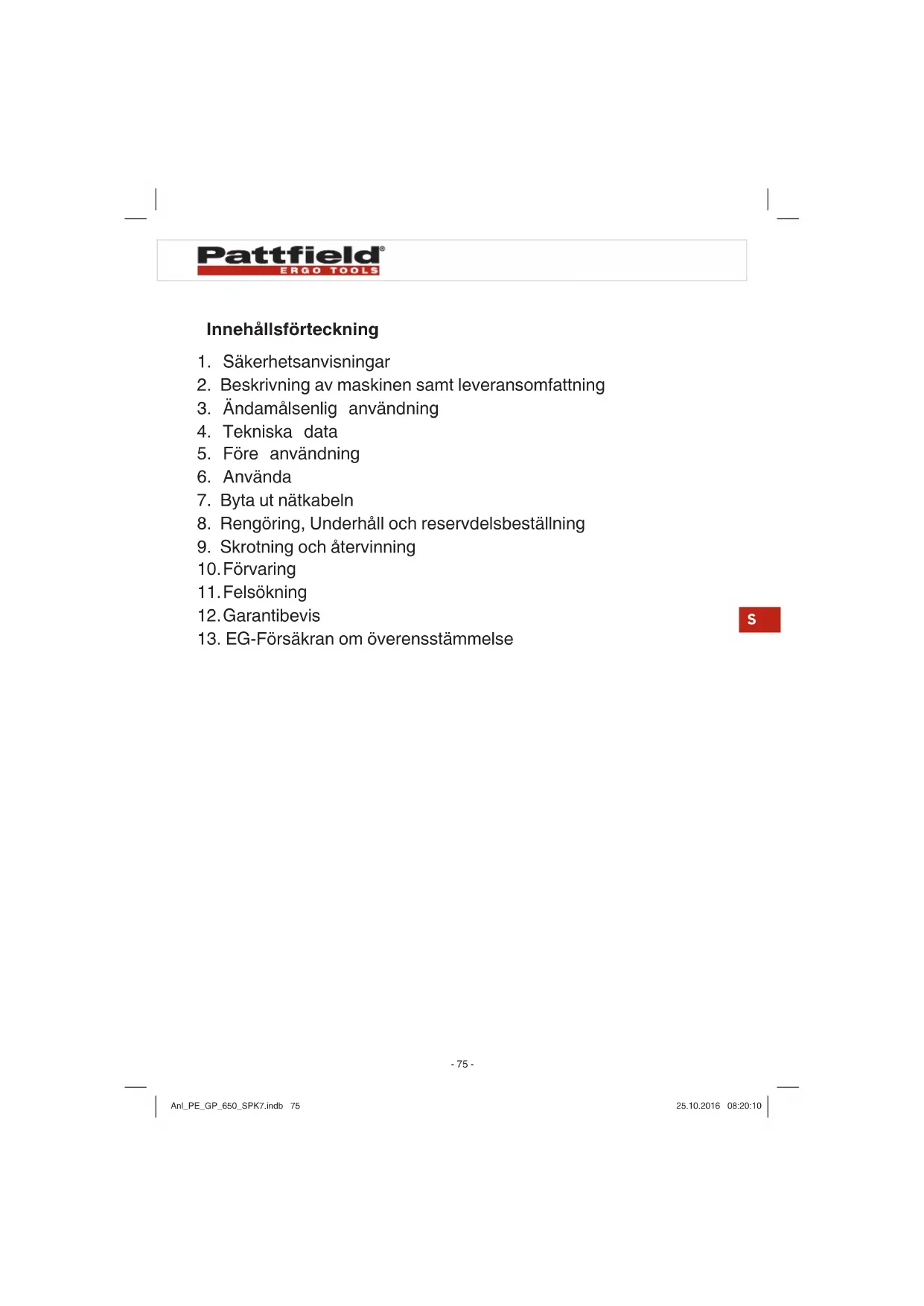

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Byta ut nätkabeln
8. Rengöring, Underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Förvaring
11. Felsökning
12. Garantibevis
13. EG-Försäkran om överensstämmelse

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

-76-

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Fara!

Apparaten ska anslutas till en strömförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA märkström (enl. VDE 0100, del 702 och 738).

Om du inte är säker på att en RCD ingår i installationen, rekommenderar vi att du använder en skyddsbrytare av typ PRCD-S (hör efter med en behörig elinstallatör).

Pumpen är inte avsedd för användning i simbassänger, plaskdammar av olika slag eller andra vattendrag i vilka personer eller djur kan vistas medan apparaten är i drift. Pumpen får inte tas i drift medan personer eller djur befi nner sig i farozonen. Fråga din elinstallatör!

-77

Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt.

• Apparaten får inte användas om personer befinner sig i vattnet.
• Apparaten ska anslutas till en strömförsörjning som skyddas av en jordfelsbrytare (RCD) med max. 30 mA märkström.
• Kontrollera apparaten optiskt varje gång innan du använder den. Använd inte apparaten om säkerhetsanordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningarna ur kraft.
• Apparaten får endast användas till de användningsändamål som anges i denna bruksanvisning.
  • Du är själv ansvarig för säkerheten inom arbetsområdet.
• Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars finns risk för personskador.
• Växelspänningen 230 V som anges på apparatens typskylt måste stämma överens med aktuell nätspänning.
• Apparaten får aldrig lyftas, transporteras eller fästas i nätkabeln.
• Kontrollera att de elektriska anslutningarna befinner sig på en plats där det inte finns risk för att de översvämmas, eller där de är tillräckligt skyddade mot fukt.
• Dra alltid ut stickkontakten inför arbeten på apparaten.
• Undvik att utsätta apparaten för en direkt vattenstråle.
• Ägaren är ansvarig för att lokala säkerhets- och monteringsbestämmelser beaktas. (Fråga ev. en behörig elinstallatör)
• Ågaren måste tilltaga lämpliga åtgärder (t ex installation av larmanläggning, reservpump eller liknande) för att utesluta risken för följdskador vid översvämningar i utrymmen om störningar uppstår i apparaten.

Pattfield®

ERGO TOOLS

• Om apparaten ev. upphör att fungera får den endast repareras av en behörig elinstallatör eller av kundtjänst.
• Apparaten får aldrig köra torrt eller användas medan insugningsledningen är helt stängd. Om apparaten skadas pga. att den har körts torrt gäller inte tillverkarens garanti längre.
• Pumpen får inte användas i simbassänger.
  • Apparaten får inte integreras i ett dricksvattennät.
• Vidtag lämpliga åtgärder för att förhindra att barn kommer åt apparaten.
• Inom apparatens arbetsområde är användaren själv ansvarig för ev. skador gentemot tredje man.
• Innan apparaten tas i drift ska en fackman kontrollera att erforderliga elektriska skyddsåtgärder har vidtagits.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Tryckanslutning (R1 innergänga)
   2.Bärhandtag
2. Nätströmbrytare
3. Avtappningsplugg för vatten
4. Suganslutning (R1 innergänga)
5. Påfyllningsplugg för vatten

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Trädgårdspump
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Användningsområde

• För bevattning av planteringar, trädgårdsland och trädgårdar
  • För drift av vattenspridare
• För vattentagning från dammar, bäckar, regnvattentunnor, regnvattencisterner och brunnar
  • För tappvattenförsörjning

Pumpningsvätskor

• För pumpning av klart vatten (sötvatten), regnvatten eller svag tvättlut/tappvatten.
• Vid kontinuerlig drift bör den maximala temperaturen på vätskan som ska pumpas inte överskrida +35°C.
• Denna apparat får inte användas till att pumpa brännbara, gasavgivande eller explosiva vätskor.
• Dessutom måste man undvika att pumpa aggressiva vätskor (syra, lut, lakovatten från silo osv) samt vätskor med abrasiva ämnen (sand).
• Denna apparat är inte avsedd för pumpning av dricksvatten.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Nätanslutning 230 V \~ 50 Hz

Effektbehov.... 650 W

Max. kapacitet 3 600 l/h

Max. uppfordringshöjd 36 m

Max. matningstryck 0,36 MPa (3,6 bar)

Max. sughöjd 8 m

Tryckanslutning ...... ca 33,3 mm (R1 innergänga)

Suganslutning ...... ca 33,3 mm (R1 innergänga)

Max. vattentemperatur 35°C

Ljudeff ektnivå LWA garanterad 85 dB(A)

Kapslingsklass....IPX4

s

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

För att undvika långa insugningstider vid återstart samt onödiga skador på pumpen av stenar och fasta främmande ämnen, rekommenderar vi principiellt att ett förfilter och ett insugningsgarnityr med sugslang, insugningskorg och backventil används.

• Anslut sugslangen (minst ca 19 mm ( ^3/4 ") plastslang med spiralarmering) antingen direkt eller med en gångnippel vid apparatens suganslutning (5) ca 33,3 mm (R1 ^1/4 innergänga).
• Sugslangen som används ska vara försedd med en sugventil. Om sugventilen inte kan användas ska en backventil installeras i sugledningen.
• Lägg sugledningen så att den stiger uppåt från vattenkällan till apparaten. Undvik tvunget att lägga sugledningen högre än ap-

paraten. Luftbubblor i sugledningen kan fördröja eller förhindra insugningen.

• Lägg sug- och tryckledningarna så att de inte utövar något mekaniskt tryck på apparaten.
• Sugventilen måste ligga tillräckligt djupt i vattnet så att apparaten inte kör torrt även om vattennivån sjunker.
• Om sugledningen är otät suger den in luft, vilket innebär att vatten inte kan sugas in.
• Undvik att suga in främmande föremål (t ex sand). Installera ett förfilter vid behov.

5.2 Ansluta tryckledningen

• Tryckledningen (ska vara minst 19 mm ( 3/4 )) måste anslutas till apparatens tryckledningsanslutning (1) (33,3 mm (R1IG)) direkt eller med hjälp av en gångnippel.
• Givetvis kan en 1/2 "tryckslang med lämplig skruvkoppling även användas. Transportprestandan reduceras av den mindre tryckslangen.
• Under insugningen måste spärrdonen (munstycken, ventiler osv) i tryckledningen öppnas helt, så att luften som finns i sugledningen kan strömma ut helt.

5.3 Elektrisk anslutning

• Elektrisk anslutning vid ett jordat vägguttag 230 V \~ 50 Hz. Säkring minst 10 Ampere.
• Motorn skyddas mot överbelastning eller blockering med den inbyggda temperatursensorn. Vid överhettning kopplar temperatursensorn ur pumpen automatiskt och efter avkylningen kopplas pumpen automatiskt in på nytt.

• Ställ apparaten på en fast, jämn och vågrät plats.
• Fyll på pumphuset med vatten via påfyllningspluggen (6). Insugningen går snabbare om sugledningen först har fyllts.
• Alla avstängningsdon i tryckledningen (sprutmunstycke, ventil osv) ska vara komplett öppna vid insugningen för att garantera att all luft som finns i insugningsledningen kan släppas ut.
• Anslutnätkabeln.
• Slå på apparaten med nätströmbrytaren (3) - vid max. sughöjd kan insugningen dröja upp till 5 minuter.
• Slå ifrån apparaten med nätströmbrytaren (3) när du har pumpat klart.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Apparaten kräver till största delen inget underhåll. För att garantera lång livslängd rekommenderar vi dock att du kontrollerar och vårdar apparaten med jämna mellanrum.

Fara!

Inför varje underhåll ska apparaten kopplas spänningsfri. Dra ut stick- kontakten ur stickuttaget.

8.1 Underhåll

- Om apparaten är blockerad måste du ansluta tryckledningen till vattenledningen och sedan demontera sugslangen. Öppna vattenledningen. Slå på apparaten flera gånger under ca två sekunder. I de flesta fall kan blockeringar åtgärdas på detta sätt.

- I maskinens inre finns inga delar som kräver underhåll.

8.2 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel

Hör efter med din Hornbach byggmarknad för aktuella priser och information.

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som tex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10.Förvaring

s

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

• Inför längre avbrott eller förvaring under vintern måste pumpen spolas igenom noggrant med vatten, tömmas komplett och därefter förvaras på en torr plats.
• Om det finns risk för frost måste apparaten ha tömts helt.

• Efter längre stillestånd kan du koppla in systemet under kort tid, för att se om rotorn roterar ordentligt.

• Felsökning

Störningar	Orsaker Åtgärder
Motornstar-tar inte	-Nätspänningsaknas- Pumphjul blockerat - termosensor har kopp-lat ur	- Kontrollera nätspännin-gen- Demontera och rengör pumpen
Pumpensu-ger inte in	-Sugventilinteivatten- Pumputrymme utan vatten- Luft i sugledning- Sugventil otät- Sugkorg (sugventil) otät- Max. sughöjd överskri-den	- Lägg ner sugventilen i vatten- Fyll på vatten vid insug-ningsanslutningen- Kontrollera att sugled-ningen är tät- Rengör sugventilen- Rengör sugkorgen- Kontrollera sughöjden
Otilräcklig transport-mängd	-Sughöjdförstor- Sugkorg nedsmutsad- Vattennivån sjunker snabbt- Pumpprestanda sjunker pga skadliga ämnen	- Kontrollera sughöjden- Rengör sugkorgen- Lägg sugslangen läng-re ned- Rengör pumpen och byt ut slitagedelar
Termobryta-ren kopplar ur pumpen	-Motoröverbelastad-friktion pga främmande partiklar	-Demonteraochrengör pumpen, förhindra att för stor främmande par-tiklar sugs in (fi lter)

s

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

s

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillständ från Hornbach Baumarkt AG.

Med förbehåll för tekniska ändringar.

12.Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverka-re. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

1. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främ-

mande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 3 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

S

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com

13. EG-Försäkran om överensstämmelse

SV Försäkran om överensstämmelse

Vi intygar att produkten som beskrivs under Tekniska data:

tillverkad för:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

uppfyller bestämmelserna i följande direktiv

Utomhusdirektiv 2000/14/EC

lågspänningsdirektivet 2014/35/EU

EMK-direktivet 2014/30/EU

RoHS 2011/65/EU

och motsvarar följande tillämpliga standarder

EN 60335-1:2012+A11

EN 60335-2-41:2003+A2

EN 62233:2008

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2014

EN 61000-3-3:2013

Överensstämmelse med riktlinjerna för buller från utomhusutrustning bekräftas genom överensstämmelse med utvärderingsförfarande som anges i bilaga V och direktiv 2005/88/EG.

Uppmätt ljudeffektsnivå: 81,5 dB(A)

Garanterad ljudeffektsnivå: 85 dB(A)

Bornheim, 25/08/2016

Andreas Back

Kvalitetskontrollchef, miljö & CSR

Befullmäktigad för sammanställning av tekniska underlag

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

-91-
