HIES55MCTT - Spis HOOVER - Gratis bruksanvisning och manual

Produkttyp	Inbyggbar induktionshäll
Märke	Hoover
Modell	HIES55MCTT
Mått (B x D x H)	770 x 520 x 60 mm
Mått för inbyggnad (B x D)	740 x 490 mm
Antal tillagningszoner	5 induktionszoner
Elektrisk matning	220-240 V~, 50-60 Hz
Maximal total effekt	7,4 kW (justerbar från 2,5 till 7,4 kW)
Huvudfunktioner	Boost, Håll varm, Paus, Timer, Barnlås, Flexibel zon, Effekthantering
Effektnivåer	1 till 9 + Boost (P)
Ytmaterial	Glaskeramik
Säkerhet	Manöverspärr, automatisk avstängning, detektering av små föremål, skydd mot överkokning och överhettning
Rengöring	Specifik rengöringsmedel för glaskeramik, skrapa för inbrända rester
Energiförbrukning (häll)	191,6 Wh/kg enligt EN 60350-2
Reservdelar och reparerbarhet	Reservdelar finns tillgängliga via auktoriserad service

Vanliga frågor - HIES55MCTT HOOVER

Hur tänder jag hällen?

Tryck på På/Av-knappen. Alla displayer visar « - » eller « — ». Placera sedan en lämplig kastrull på en zon och ställ in effekten genom att röra på reglaget.

Varför värmer min häll inte och visar en blinkande symbol?

Det betyder att kastrullen inte är lämplig för induktion, att den är för liten eller felcentrerad. Kontrollera att botten är magnetisk och väl centrerad över zonen.

Hur använder jag Boost-funktionen?

Tryck på knappen « B » på önskad zon i 3 sekunder. Displayen visar « P ». Boost varar i 5 minuter och återgår sedan till nivå 9. För att avbryta, tryck två gånger på « B » eller dra reglaget åt vänster.

Hur låser jag manöverpanelen för barnsäkerhet?

Rör på låsknappen (hänglåset); timern visar « Lo ». För att låsa upp, rör på samma knapp igen i några sekunder.

Kan jag använda vilken kastrull som helst på en induktionshäll?

Nej, endast kastruller med magnetisk botten (stål, gjutjärn, rostfritt stål med magnetisk bas) är lämpliga. Kontrollera med en magnet eller leta efter induktionssymbolen.

Hur ställer jag in timern för att automatiskt stänga av en zon?

Välj tillagningszonen, tryck sedan « + » eller « - » på timern. Ställ in tiden (max 99 min). Nedräkningen startar och zonen stängs av i slutet och visar « H ».

Vad betyder felkoden E1 eller E2?

Dessa koder indikerar onormal matningsspänning. Kontrollera eluttaget och vänta tills spänningen normaliseras. Om problemet kvarstår, kontakta en tekniker.

Hur rengör jag hällen utan att skada den?

Använd ett specifikt rengöringsmedel för glaskeramik och en mjuk trasa. För inbrända rester, använd en lämplig skrapa försiktigt. Använd aldrig slipande svampar.

Vad gör jag om vatten rinner på manöverpanelen?

Hällen avger en signal och stängs automatiskt av i 10 sekunder (skydd mot överkokning). Torka försiktigt av manöverpanelen med en torr trasa innan du slår på den igen.

Hur använder jag den flexibla zonen?

Placera en stor kastrull på den flexibla zonen. Tryck på knappen för val av flexibel zon för att aktivera den som en stor zon. Du kan därefter ställa in effekten som vanligt.

BRUKSANVISNING HIES55MCTT HOOVER

1. Tryk på skyderen langs kontrolknappen, eller tryk blot på et vilkårligt punkt på for at justere effektniveauet.

Sådan låses funktionstasterne

Sådan låses funktionstasterne

Tryk på tastelåsfunktionen. Timerindikatoren viser "Lo".

Sådan låses betjeningselementerne op

- Ikke stå på toppen av kokeplaten.

Når kokeplaten er i läsemodus, vil alle kontroller være deaktivert, med unntak av PÅ/AV. Du kan alltid slå induksjonskokeplaten av med PÅ/AV-kontrollen i en nødsituasjon, men du skal låse opp kokeplaten först i neste driftshandling.

Overtemperaturbeskyttelse

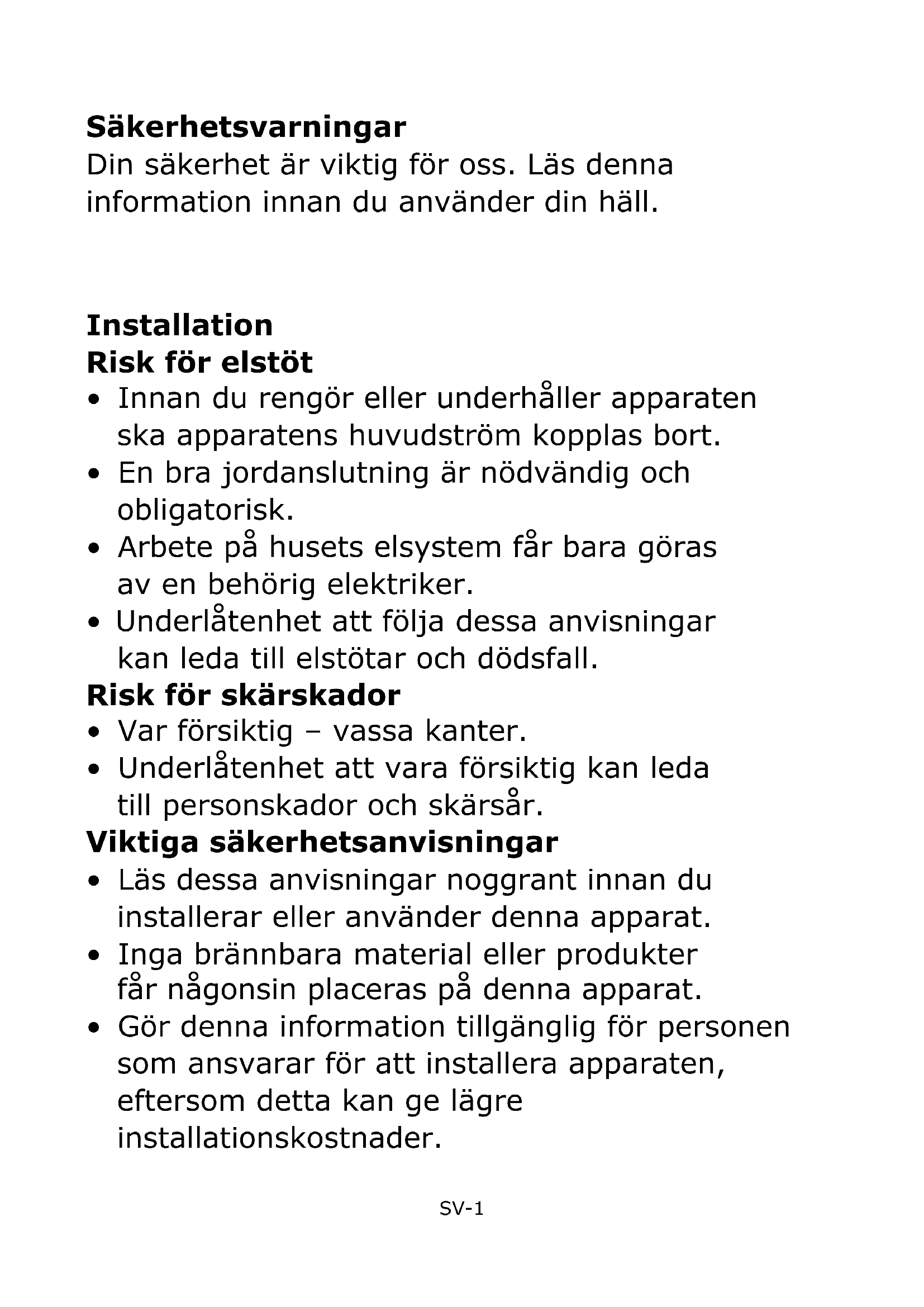

Din säkerhet är viktig för oss. Läs denna information innan du använder din håll.

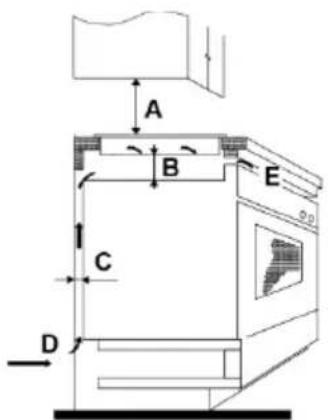

Installation

Risk för elstöt

• Innan du rengör eller underhåller apparaten ska apparatens huvudström kopplas bort.
• En bra jordanslutning är nödvändig och obligatorisk.
• Arbete på husets elsystem får bara göras av en behörig elektriker.
• Underlåtenhet att följa dessa anvisningar kan leda till elstötar och dödsfall.

Risk för skärskador

• Var försiktig – vassa kanter.
• Underlåtenhet att vara försiktig kan leda till personskador och skärsår.

Viktiga säkerhetsanvisningar

• Läs dessa anvisningar noggrant innan du installerar eller använder denna apparat.
• Inga brännbara material eller produkter får någonsin placeras på denna apparat.

• Gör denna information tillgänglig för personen som ansvarar för att installera apparaten, eftersom detta kan ge lägre installationskostnader.

• För att undvika risker måste denna apparat installeras i enlighet med dessa installationsanvisningar.

• Apparaten får bara installeras och jordas på rätt sätt av en behörig och kvalificerad person.
• Denna apparat ska anslutas till en krets med en isolerande brytare som ger fullständig frånkoppling från strömförsörjningen.
• Underlåtenhet att installera apparaten på rätt sätt kan göra alla garantier ogiltiga.

Användning och underhåll Risk för elstöt

• Laga inte mat på en trasig eller sprucken håll. Om hållens yta skulle gå sönder eller spricka ska apparaten stängas av omedelbart vid huvudströmmen (väggbrytare), eller ska en kvalificerad tekniker kontaktas.
• Stäng av hällen med väggbrytaren före rengöring eller underhåll.
• Underlåtenhet att följa dessa anvisningar kan leda till elstötar och dödsfall.

Hälsorisk

• Denna apparat efterlever säkerhetsstandarder med avseende på elektromagnetism.
• Personer med pacemaker eller andra elektriska implantat (som till exempel insulinpumpar) måste emellertid konsultera sin läkare eller implantatets tillverkare innan denna apparat

används för att säkerställa att deras implantat inte påverkas av det elektromagnetiska fältet.

- Underlåtenhet att följa dessa anvisningar kan leda till dödsfall.

Risker med het yta

• Under användningen kommer lättillgängliga delar av denna apparat bli så varma att de kan orsaka brännskador.
• Låt inte din kropp, dina kläder eller andra föremål, utöver lämpliga kärl för matlagning, vidröra induktionsglaset förrän ytan har svalnat.
• Metallföremål som knivar, gafflar, skedar och lock får inte placeras på hällens yta eftersom de kan bli varma.
• Håll barn borta.
• Kastrullers handtag kan bli varma. Försäkra dig om att kastrullens handtag inte är placerat direkt över en värmezon som är påslagen. Håll handtagen utom räckhåll för barn.
• Underlåtenhet att följa dessa anvisningar kan leda till brännskador och skållning.

Risk för skärskador

• Hällskrapans rakbladsvassa blad exponeras när säkerhetsfodralet dras bort. Använd med extrem försiktighet och förvara säkert och utom räckhåll för barn.
• Underlåtenhet att vara försiktig kan leda till personskador och skärsår.

Viktiga säkerhetsanvisningar

- Lämna aldrig apparaten obevakad när den används. Om en kastrull kokar över kan rökande och flottiga rester antändas.

- Använd aldrig apparaten som en arbets- eller förvaringsyta.

- Lämna aldrig objekt eller redskap på apparaten.

- Placera aldrig avmagnetiserbara föremål (som kreditkort, minneskort) eller elektronik (som datorer, mp3-spelare) i närheten av apparaten eftersom de kan påverkas av det elektromagnetiska fältet.

- Använd aldrig apparaten i syfte att värma upp rummet.

- Stäng alltid av hällen och tillagningszonerna i enlighet med denna bruksanvisning (det vill säga med pekstyrningen). Förlita dig inte på att kärldetektionsfunktionen ska stänga av tillagningszonen när du avlägsnar kärlen.

- Låt inte barn leka med apparaten eller sitta, stå eller klättra på den.

- Förvara inte föremål som är intressanta för barn i skåpen över apparaten. Barn som klättrar på hällen kan skadas allvarligt.

- Lämna inte barn ensamma eller utan uppsikt i området där apparaten används.

- Barn eller personer med en funktionsnedsättning som begränsar deras förmåga att använda apparaten ska anvisas om apparatens

användning av en ansvarig och kompetent person. Personen som anvisar ska vara trygg i förvissningen att de kan använda apparaten utan risk för dem själva eller omgivningen.

- Reparera eller byt inte någon del av apparaten om inte detta specifikt rekommenderas i bruksanvisningen. Allt annat underhåll ska utföras av en kvalificerad tekniker.

- Använd inte ångtvätt för att rengöra hällen.

- Placera eller släpp inte tunga föremål på hällen.

- Stå inte på hällen.

- Använd inte grytor med skrovlig yta, och dra inte kärl över induktionsglasytan eftersom detta kan repa glaset.

- Använd inte stålull eller annan nötande rengöringsutrustning när hällen rengörs eftersom detta kan skada induktionsglaset.

- Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.

- Denna apparat är avsedd att användas i hushåll och liknande användningsområden som till exempel: – personalkök i butiker, kontor och andra arbetsmiljöer: – gårdshus, av kunder på hotell, motell och andra bostadsmiljöer:- bed and breakfast.

- WARNING: Apparaten och dess tillgängliga delar bli heta under användning. Se till att inte vidröra heta ytor.

Barn under 8 år ska hållas borta om de inte kan övervakas kontinuerligt.

- Den här apparaten kan användas av barn från 8 års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.

- Barn ska inte leka med apparaten. Rengöring och skötsel ska inte utföras av barn utan uppsikt.

- WARNING: Matlagning med fett eller olja utan uppsikt på en håll kan vara farligt och leda till brand. Försök ALDRIG att släcka eld med vatten, stäng endast av apparaten och täck sedan över flamman med till exempel ett lock eller ett brandtäcke.

- WARNING: Risk för brand: använd inte spishällen som avställningsyta.

- Varning: Om ytan spricker ska apparaten stängas av för att undvika risk för elstöt, med avseende på hällytor av glaskeramik eller liknande material som skyddar strömförande delar

- En ångtvätt ska inte användas.

- Apparaten är inte avsedd att användas med en extern timer eller ett separat fjärrstyrningssystem.

FÖRSIKTIGHET: Matlagningsprocessen måste övervakas. Korta matlagningsprocesser måste övervakas kontinuerligt.

WARNING: För att förhindra att apparaten välter måste denna stabiliserande anordning installeras. Se installationsanvisningarna.

WARNING: Använd bara de hällskydd som utformats av apparatens tillverkare eller som indikeras av apparatens tillverkare i anvisningarna, eller hällskydd som är inbyggda i apparaten. Användning av olämpliga skydd kan orsaka olyckor.

Denna apparat inkorporerar en jordanslutning endast i funktionssyfte.

Grattistill köpet av din nya induktionshäll.

Vi rekommenderar att du lägger lite tid på att läsa denna bruks-/installationsanvisning för att helt förstå hur du ska installera och använda den på rätt sätt.

Läs installationsavsnittet för information om installationen.

Läs alla säkerhetsanvisningar noggrant innan användning och förvara denna bruks-/installationsanvisning på en bra plats för framtida referens.

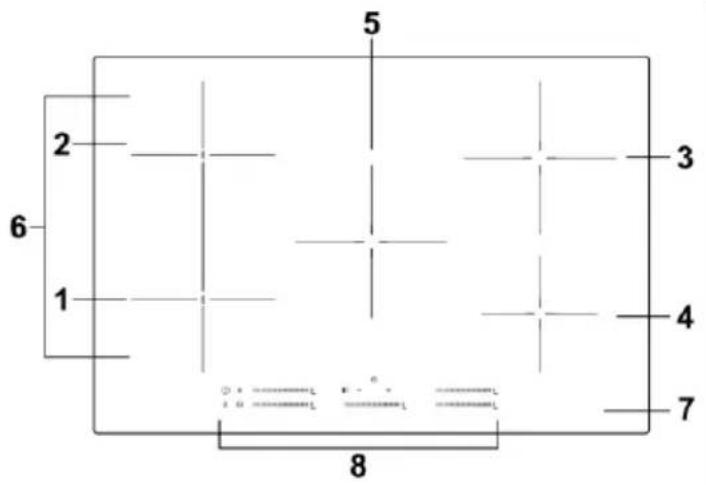

Produktöversikt

Sedd uppifrån

5 2 6 1 3 4 7 8

1. 2000 W-zon, boost till 2600 W
2. 1 500 W-zon, boost till 2 000 W
3. 2 000 W-zon, boost till 2 600 W
4. 1 500 W-zon, boost till 1 800 W
5. 2 000 W-zon, boost 2 600 W
6. Flexzon, 2 800 W boost 3 500 W
7. Glasyta
8. Kontrollpanel

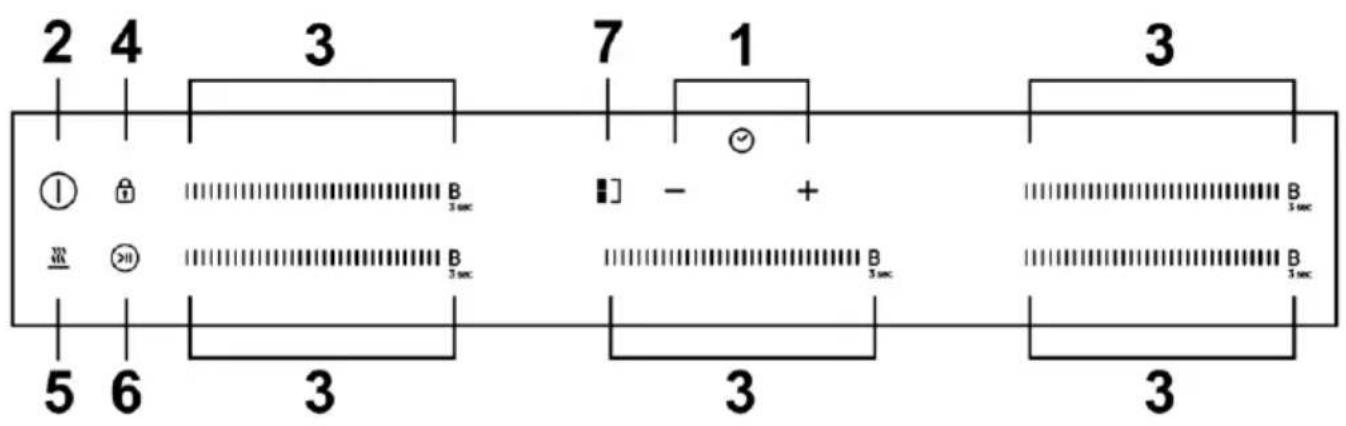

Kontrollpanel

2 4 3 7 1 3 ① B 3 sec - + B 3 sec ② B 3 sec B 3 sec B 3 sec 5 6 3 3 3

1. Timerdisplay
2. PÅ/AV-knappen
3. Effektreglage/boosterfunktion
4. Låsknapp
5. Varmhållningsfunktion
6. Pausfunktion
7. Flexzon

Induktion är en teknik för säker, avancerad, effektiv och ekonomisk matlagning. Den fungerar genom att elektromagnetiska vibrationer alstrar värme direkt i kärlet, istället för indirekt genom uppvärmning av glasytan. Glaset blir bara varmt eftersom kärlet efterhand värmer upp det.

Innan du använder din nya induktionshäll

• Läs den här guiden och lägg särskilt märke till avsnittet "Säkerhetsvarningar".
• Avlägsna eventuell skyddsfilm som fortfarande sitter på din induktionshäll.

Använda pekstyrningen

• Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.
• Tryck med fingerdynan, inte fingerspetsen.
• Du kommer att höra ett pip varje gång ett kommando registreras.
• Se till att kontrollpanelen alltid är ren och torr och att inga föremål (till exempel redskap eller handdukar) täcker den. Till och med en tunn vattenfilm kan göra panelen svår att använda.

- Använd bara kärl som har en botten som är lämplig för en induktionshäll. Titta efter induktionssymbolen på förpackningen eller på botten av kokkärlet.

• Du kan kontrollera om ditt kärl är lämpligt genom att genomföra ett magnettest. Håll magneten mot kokkärlets botten. Om den fastnar är kokkärlet lämpligt för induktionshäll.

• Om duinte har någon magnet:

• Häll lite vatten i kärlet du vill kontrollera.

• Om symbolen U inte blinkar på displayen och vattnet värms upp är kärlet lämpligt.
• Kärl i följande material är inte lämpliga: rent rostfritt stål, aluminium eller koppar utan magnetisk botten, glas, trä, porslin, keramik och lergods.

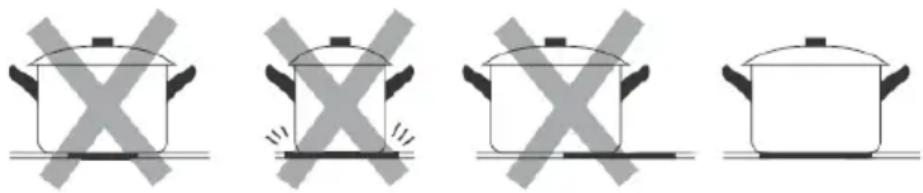

Använd inte kärl med skrovlig eller rundad botten.

Se till att kärlets botten är rak, ligger an jämnt mot glaset och har samma storlek som tillagningszonen. Använd kärl vars diameter är lika stor som grafiken för den zon du valt. Om du använder ett kärl som är aningen bredare kommer energieffektiviteten att maximeras. Om du använder ett mindre kärl kan effektiviteten bli lägre än förväntat. Centrera alltid kärlet över tillagningszonen.

Lyft alltid av kokkärlet från induktionshällen – dra inte av det (glasytan kan repas).

Tillagningszonerna anpassas automatiskt efter kärlets diameter upp till en viss gräns. Kärlets botten måste emellertid ha en minimidiameter som motsvarar aktuell tillagningszon. För att få ut maximal effektivitet av hällen ska kärlet placeras i tillagningszonens centrum.

Bottendiameter för induktionskärl

Tillagningszon Minst (mm)
1,2 (180 mm) 120
3,5 (210 mm) 140
4 (160 mm) 100

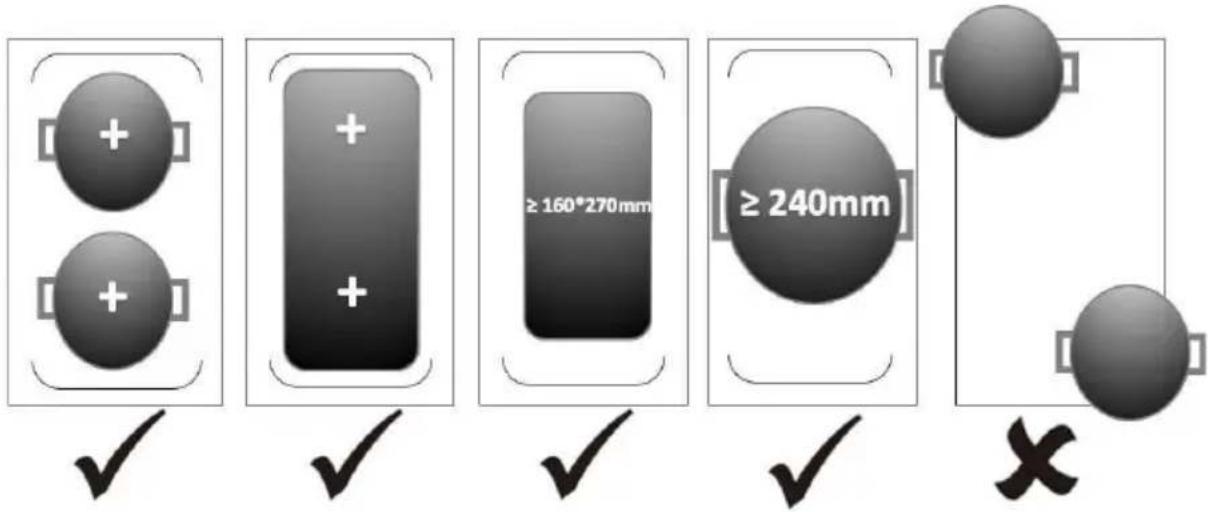

Flexzon	240 eller 160*270

Ovanstående kan variera beroende på kvaliteten på det kärl som används.

Använda din induktionshäll

Börja laga mat

1. Tryck på PÅ/AV-knappen.

När hällen aktiverats hörs ett pip, och alla displayer visar "- " eller "—", vilket betyder att hällen är i standbyläge.

1. Placera ett lämpligt kärl på den tillagningszon du vill använda.

- Se till att kärlets botten och hållens yta är rena och torra.

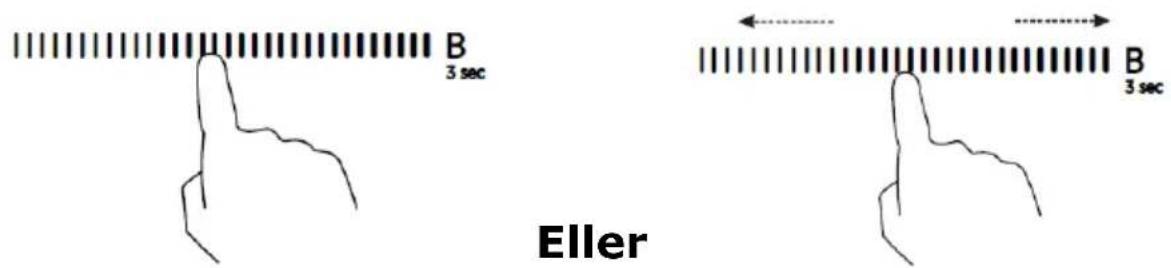

1. Ange effektnivå genom att trycka på skjutreglaget eller glida längs "—"-reglaget, eller tryck bara var som helst på "—".

B 3 sec Eller B 3 sec

a. Om duinte väljer värmeinställning inom 1 minut kommer induktionshällen automatiskt att stängas av. För att starta den igen börjar du om från steg 1.
b. Du kan när som helst under matlagningen ändra värmeinställningen.
c. Om du glider längs reglaget kommer effekten att variera mellan 1 och 9.

Om displayen blinkar ➕alternerande med värmeinställningen

Detta innebär:

• att du inte har placerat ett kärl på rätt tillagningszon eller
• att kärlet du använder inte är lämpligt för induktion eller
• att kärlet är för litet eller inte är korrekt positionerat på tillagningszonen.

Ingen uppvärmning sker förrän ett lämpligt kärl är placerat på tillagningszonen. Displayen kommer automatiskt att stängas av efter 1 minut om inget lämpligt kärl placeras ut.

När du är klar med matlagningen

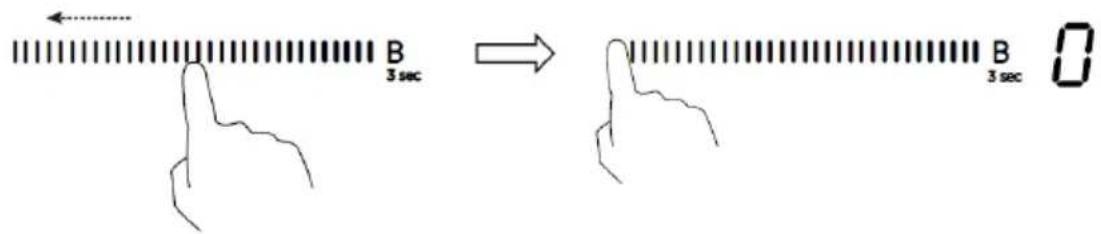

1. Stäng av kokzonen genom att dra längs " —" till vänster och håll kvar i 1 sekund.

B 3 sec → B 3 sec 0

1. Se till att effektdisplayen visar "0" och sedan visar "H".

B 3 sec 0 och sedan B 3 sec H

1. Stäng av hela hållen genom att trycka på PÅ/AV-knappen.

4. Var försiktig med varma ytor

Symbolen "H" visas på värmezonen när den är för varm för att röra. Indikationen kommer att försvinna när ytan har svalnat till en säker temperatur. Den kan också användas i energisparande syfte – använd zonen som fortfarande är varm om du vill värma upp fler kärl.

B 3 sec H

I händelse av strömavbrott när symbolen "H" är på, rör inte tillagningsytan när strömmen sätts på igen, även om symbolen "H" inte visas.

Använda effektstyrning

Med effektstyrning kan du ställa in den totala effekten till 2,5 kW/3,0 kW/4,5 kW/6,5 kW och 7,4 kW. Standardinställningen för total effekt är den maximala effektnivån.

Ställa in den total effektnivån för att tillgodose dina behov

1. Se till att hällen är avstängd.

Observera: du kan bara ställa in effektstyrningen när hällen är avstängd.

1. Tryck på "pausknappen" och håll ned i 5 sekunder. Du kan höra ljudsignalen en gång.

1. När du hört ljudet kan du hålla inne "+" och "-" samtidigt i 3 sekunder, timerindikatorn kommer att visa en blinkande föregående total effektnivå, till exempel "2,5". Håll inne "+" och "-" i 1 sekund igen för att byta till en annan effektnivå, till exempel 3,0. När effekten du vill ha blinkar trycker du på "pausknappen" och håller den inne i 5 sekunder. Ljudsignalen hörs 10 gånger. Detta innebär att du har slutfört inställningen.

-2.5÷ + → -3.0÷ ×11

Obs:

1. Efter steg 2 måste du trycka på "+" och "-" inom 3 sekunder efter att du hör pipet. Annars måste du börja om igen från steg 2.
2. När du är klar med inställningen ska du vänta tills de 10 pipen har hörts. Tryck inte på någon knapp under denna period. Annars kommer inställningen inte att sparas.

Regler för effektstyrning

Om den totala effekten överskrider en gräns på 2,5 kw, 3,0 kw, 4,5 kw, 6,5 kw, 7,4 kw (beroende på vilken nivå du angivit) kan du inte öka effekten för någon zon. Om du ökar, kommer hällen att pipa 3 gånger och indikatorn kommer att visa "Pn" blinkande. Följaktligen måste du minska effekten för andra tillagningszoner innan du kan öka effekten för den zon du vill.

Effektbegränsning i mitten och för de högra zonerna

• Kokzonerna är indelade i två grupper. Varje grupp har en maximal elbelastning på 3 600 W.
• Begränsningen minskar effekten till de övriga kokzoner.
• Displayen för värmeinställningen för de reducerade zonerna växlar mellan två nivåer. Om alla zonerna är på minskar den största effektnivån för de tre zonerna till nivå 7, nivå 7, nivå 7.

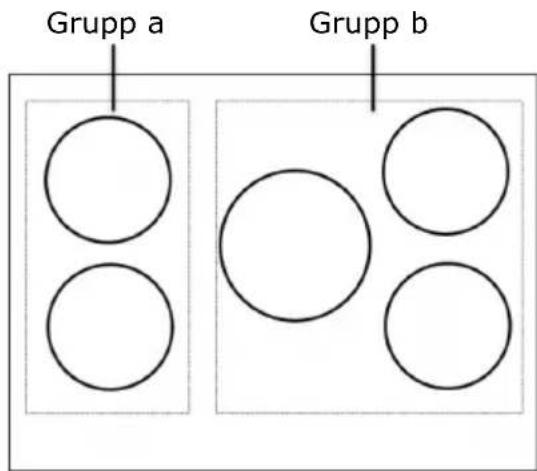

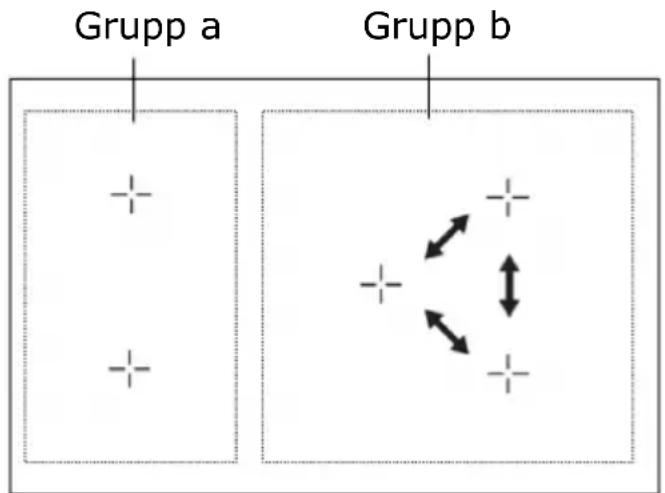

Grupp a Grupp b

I grupp a kan båda två zonerna arbeta på nivå 9 samtidigt eftersom de är på totalt 3 500 W.

I grupp b, om 3 zoner är på kan den maximala effektnivån för varje zon nå nivå 7. Om den bakre zonen i grupp b är avstängd kan de andra två zonerna nå en maximal effektnivå på 8.

Om du vill att en av zonerna i grupp b ska fungera på högsta effektnivån, bör endast 2 zoner vara inställda. Hällen minskar automatiskt effektnivån för den första påslagna zonen.

Använda Boost

Boost är funktionen som låter effekten i en zon på en sekund stiga till en högre nivå och ligga kvar där i 5 minuter. På så vis får du en snabbare och mer kraftfull matlagning.

Använda Boost-funktionen för att öka effekten

1. Tryck på knappen på kontrollpanelen som du vill aktivera Boost-funktionen för och håll sedan in "b" i 3 sekunder. Effektinställningen kommer att visa "P" för att indikera att zonen är i Boostläge.

1. Boosteffekten varar i 5 minuter, och zonen återgår sedan till effektläge "9".

B 3 sec 9

1. Tryck på symbolen "B"-två gånger om du, under dessa 5 minuter, vill avbryta Boost-funktionen. Värmezonen kommer att återgå till effektläge "9". Eller glid längs "—" till den vänstra punkten, värmezonen återgår till det effektläge du tryckt på.

B ε eller B 3 sec

Restriktioner vid användning

De fem zonerna är uppdelade i två grupper. I en grupp, om boost ska användas i en zon, ska du först se till att den andra zonen fungerar under effektnivå 5.

I grupp b, om en zon har aktiverat Boostläge, kan endast en till zon fungera samtidigt.

Grupp a Grupp b

Använda varmhållning

Varmhållningsfunktionen är den som aktiverar en lägre effekt för en zon för att hålla temperaturen stabil.

Använda varmhållning för att hålla maten varm

1. Tryck på reglaget för den värmezon som du vill hålla varm och tryck sedan på varmhållningsknappen indikatorn för kokzonen visar "A".

B 3 sec → B 3 sec A

1. Om du vill avbryta varmhållningen, trycker du på reglaget för värmezonen och sedan på knappen Värmezonen kommer att gå tillbaka till effektsteg "0".

B 3 sec A → B 3 sec B 0

Använda Pausfunktionen

Pausfunktionen kan användas när som helst under matlagningen. Den låter dig pausa hällen och sedan komma tillbaka till den.

1. Se till att tillagningszonen är igång.
2. Tryck på pausknappen, indikatorn för kokzonen kommer att visa "ll". Sedan kommer användningen av induktionshällen att inaktiveras avseende alla kokzoner, förutom paus, på/av och låsknapparna.

B 3 sec 6 → ⬤→ B 3 sec 11

1. För att avbryta pausen, tryck på pausknappen. Kokzonerna kommer då att återgå till de effektinställningar som gällde före pausen.

Flexzon

• Detta område kan användas som en enda zon eller som två olika zoner, beroende på dina behov och kan aktiveras när som helst.
• Flexibel induktionszon är utformad av två oberoende induktorer som kan styras separat.
• Viktigt: Se till att placera kokkärlen i mitten på induktionszonen. Om du använder större kärl/kastrull eller en oval form se till att kärlet/kastrullen centreras i mitten av de båda korsen.

Exempel på bra och dåliga placeringar:

1. Tryck på reglaget för värmezonen (vänster sida) som du vill aktivera flexzonen för. Tryck sedan på flexzonens valknapp för att aktivera det flexibla området som en enda stor zon. Motsvarande indikator kommer att tändas.

B 3 sec

1. Tryck på skjutreglaget längs kontrollen, eller tryck bara på valfri punkt på för att justera effektnivån.

Som två oberoende zoner

1. Om du vill avbryta flexzonen, tryck på reglaget för värmezonen igen, tryck sedan på knappen för flexzonen. Indikatorn bredvid knappen för flexzonen släcks.

B 3 sec

Låsa reglagen

• Du kan låsa reglagen för att förhindra oavsiktlig användning (till exempel av barn som sätter på tillagningszonerna av misstag).
• När kontrollerna är låsta är alla reglage utom PÅ/AV-knappen inaktiverade.

För att låsa kontrollerna

Tryck på nyckelkontrollen. Timerindikatorn kommer att visa "Lo".

För att låsa upp kontrollerna

1. Se till att hällen är påslagen.
2. Tryck och håll inne nyckelkontrollen en stund
3. Du kan nu börja använda din induktionshäll.

När hällen är i låst läge är alla kontroller inaktiva förutom PÅ/AV-knappen. Du kan alltid stänga av hällen med PÅ/AV-knappen i en nödsituation, men då måste du låsa upp hällen först vid nästa användningstillfälle.

Övertemskydd

En temperaturgivare kan övervaka temperaturen inuti induktionshällen. Om en för hög temperatur detekteras kommer induktionshällen automatiskt att stänga av driften.

Överkokningsskydd

Överkokningsskyddet är en säkerhetsfunktion. Den stänger av hällen automatiskt inom 10 sekunder om vatten rinner över kontrollpanelen, medan en ljudsignal hörs i en sekund.

Detektion av små föremål

Om ett icke-magnetiskt kärl (till exempel av aluminium), ett kärl i olämplig storlek, eller andra små föremål (till exempel kniv, gaffel, nyckel) har lämnats kvar på hällen kommer den automatiskt att gå in i standbyläge efter 1 minut. Fläkten kommer att fortsätta att kyla ner hällen i ytterligare en 1 minut.

Automatiskt avstängningsskydd

Den automatiska avstängningen är en säkerhetsfunktion för din induktionshäll. Den stängs av automatiskt om du glömmer att stänga av vid matlagningen. Standardarbetstiderna för olika effektnivåer visas i tabellen nedan:

Effektnivå	1	2	3	4	5	6	7	8	9	A	II
Standardarbetstid (timmar)	8	8	8	4	4	4	2	2	2	2	2

Om kärlet avlägsnas kan hällen automatiskt sluta värma upp och stängs av efter 2 minuter.

Människor med pacemaker bör konsultera sin läkare innan de använder denna enhet.

Använda timern

Du kan använda timern på två olika sätt:

• Du kan ställa in den för att ge en påminnelse. Med denna inställning kommer timern inte att stänga av någon tillagningszon när tiden löpt ut.
• Du kan ställa in den så att den stänger av en tillagningszon när tiden löpt ut.
• Du kan ställa in timern på upp till 99 minuter

Använda timern som minutpåminnelse

Om du inte väljer någon tillagningszon

1. Se till att hällen är påslagen.

Observera: du kan använda minutpåminnelsen även om du inte väljer någon tillagningszon.

1. Tryck på "-" eller "+" på timerkontrollen så kommer påminnelseindikatorn börja blinka och "30" visas på displayen.

30 +

1. Ställ in tiden genom att trycka på "-"- eller "+"-kontrollerna.

Tips: Tryck på "-" - eller "+"-kontrollerna en gång för att sänka eller öka med en minut. Håll inne timerns "-" - eller "+"-kontrollerna för att sänka eller öka med 10 minuter.

Om inställningstiden överskrider 99 minuter kommer timern automatiskt att återgå till 0 minuter.

1. Avbryt tiden genom att trycka på "-" på timern och gå hela vägen ner till "0".

30 + ⇌ - 00 + ⇌ - -- +

1. När tiden är inställd kommer nedräkningen att börja omedelbart. Displayen visar återstående tid och timerindikatorn blinkar i 5 sekunder.

2. Ljudsignalen hörs i 30 sekunder och timerindikatorn visar "-- " när den inställda tiden löpt ut.

- 36 + - - - +

Ställa in timern så att den stänger av en tillagningszon

Ställ in tillagningszoner för denna funktion:

1. Tryck på reglaget för den värmezon som du vill ställa in timern för.

2. Tryck på "-" eller "+" på timerkontrollen så kommer påminnelseindikatorn börja blinka och "00" kommer att visas på displayen.

3. Ställ in tiden genom att trycka på "-"- eller "+"-kontrollerna.

B 3 sec 30 +

Tips: Om du trycker på "-" - eller "+" - kontrollerna en gång sänker eller ökar du med en minut.

Om du håller inne "-" - eller "+" - kontrollerna sänker eller ökar du med 10 minuter.

Om inställningstiden överskrider 99 minuter kommer timern automatiskt att återgå till 0 minuter.

1. För att avbryta timern, tryck på knappen för värmezonsval och tryck sedan"-' eller "+" på "timern" och bläddra ner till "0". Timern avbryts och "00" visas i minutdisplayen och sedan "--".

B 30 + - 00 + - - +

1. När tiden är inställd kommer nedräkningen att börja omedelbart. Displayen visar återstående tid och timerindikatorn blinkar i 5 sekunder.

OBS: Den röda punkten bredvid effektnivåindikatorn kommer att tändas vilket indikerar att zonen är vald.

1. När matlagningstimern löper ut kommer den aktuella tillagningszonen automatiskt att stängas av och visa "H".

Andra tillagningszoner kommer att fortsätta vara igång om de var påslagna innan.

Ställa in timern så att den stänger av mer än en tillagningszon

1. Om du använder denna funktion för mer än en tillagningszon kommer timerindikatorn att visa den kortaste tiden.

(Om till exempel zon 1 har inställd tid på 2 minuter och zon 2 på 5 minuter, kommer timerindikatorn att visa "2".)

OBS: Den blinkande röda punkten bredvid effektnivåindikatorn innebär att timerindikatorn visar värmezonens tid.

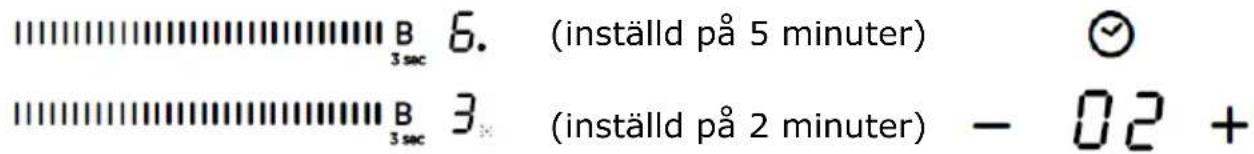

Om du vill kontrollera inställd tid för en annan värmezon ska du trycka på reglaget för värmezonen en gång. Timern kommer att indikera inställd tid.

B 3 sec 6. (inställd på 5 minuter) B 3 sec 3. (inställd på 2 minuter) - 02 +

1. När matlagningstimern löper ut kommer den aktuella värmezonen automatiskt att stängas av och visa "H".

OBS: Om du vill ändra tiden efter att timern har ställts in måste du börja från steg 1

Skötsel och rengöring

Vad? Hur? Viktigt!
Vardagssmutspå glaset(fingeravtryck, märken, rester av mat eller utspilldavätskor som inte innehåller socker)	1. Stäng av strömmentill hällen.2. Applicerahällrengöringsmedelnär glaset fortfarandeär varmt (men inte hett!)3. Skölj och torka med en ren trasa eller pappersduk.4. Slå på strömmen till hällenigen.	När strömmen till hällenär avstängd kommer ingenindikation på "het yta" att visas, men tillagningszonen kan fortfarande vara varm! Var mycket försiktig!Kraftfulla rengöringsmedel, vissa rengöringsprodukter med nylon samt hårda/nötanderengöringsmedel kan repa ytan.Läs alltid produktens etikett för att säkerställa att medlet eller utrustningen är lämplig.Lämna aldrig kvar en rengöringsprodukt på hällens yta: glaset kan få fläckar.
Mat som kokat över, smälta produkter eller varma utspilldavätskor som innehåller socker	Avlägsna spillet omedelbartmed en filékniv, palettkniv eller ett rakblad lämpligt för induktionshällar, men var försiktig så att du inte bränner dig på en varm tillagningszon:1. Stäng av strömmen till hällen på väggen.2. Håll bladet eller verktyget i 30°vinkel och skrapa bort spillet till en kall del av hällen.3. Torka bort smutsen eller spillet med en disktrasa eller pappersduk.4. Följ steg 2 till 4 i "Vardagssmuts på glaset" ovan.	Avlägsna fläckar från smälta produkter eller utspillda vätskor som innehåller socker så snabbt som möjligt. Om de lämnas kvar på glaset kan de bli svåra att avlägsna eller till och med skada glasytan permanent.Risk för skärskador: hållskrapans rakbladsvassa blad exponeras när säkerhetsfodralet dras bort.Använd med extrem försiktighet och förvara säkert och utom räckhåll för barn.
Spill påpekstyrningen	1. Stäng av strömmen till hällen.2. Fukta spillet3. Torka rent kontrollpanelen med en fuktig svamp eller trasa.4. Torka området helt torrt med en pappersduk.5. Slå på strömmen till hällenigen.	Hällen kan pipa och stänga av sig själv och pekstyrningen kanske inte fungerar om det finns vätska på den. Se till att du torkar rent pekstyrningen innan du sätter på hällen igen.

Råd och tips

Problem	Möjliga orsaker	Gör så här
Induktionshällen kan inte sättas på.	Ingen ström.	Se till att induktionshällen är ansluten till strömförsörjningen och att den är påslagen.Kontrollera om ett strömavbrott pågår i ditt hem eller bostadsområde. Ring en behörig tekniker om du kontrollerat allt och problemet kvarstår.
Pekstyrningen svarar inte.	Kontrollerna är låsta.	Lås upp kontrollerna. Se avsnittet "Använda din induktionshäll"för anvisningar.
Pekstyrningen är svår att använda.	Det kanske finns en tunn vattenfilm på kontrollerna, eller du kanske använder fingertoppen när du trycker på kontrollerna.	Se till att pekstyrningen är torr och att du använder fingrets dyna när du trycker på kontrollerna.
Glaset blir repigt.	Kokkärl med skrovlig botten.Olämplig och nötande utrustning och rengöringsmedel används.	Använd kokkärl med plan och jämn botten. Se "Välja rätt kärl".Se "Skötsel och rengöring".
Vissa kokkärl ger ifrån sig klickande eller knastrande ljud.	Detta kan bero på kokkärlets konstruktion (lager av olika metaller som vibrerar på olika vis).	Detta är normalt för kokkärlet och är inte en indikation på ett fel.
Induktionshällen ger ifrån sig ett lågt surrande ljud när den används med höga effektinställningar.	Detta beror på induktionstekniken.	Detta är normalt, men ljudet ska bli tystare eller försvinna helt när du sänker effektinställningen.
Fläktljud från induktionshällen.	En kylfläkt som är inbyggd i din induktionshäll förhindrar att elektroniken blir överhettad. Den kan fortsätta att vara igång också efter att du stängt av induktionshällen.	Detta är normalt och kräver inga åtgärder. Stäng inte av strömmen till induktionshällen på väggen när fläkten är igång.
Kokkärlen blir inte varma och syns inte på displayen.	Induktionshällen kan inte detektera kärlet eftersom det inte är lämpligt för induktion.Induktionshällen kan inte detektera kärlet eftersom det är för litet för tillagningszonen eller inte är centrerat på rätt sätt.	Använd bara kärl som är lämpliga för en induktionshäll. Se avsnittet "Välja rätt kärl".Centrera kärlet och se till att dess botten matchar tillagningszonens storlek.
Induktionshällen eller en tillagningszon har stängts av på ett oväntat sätt, ett ljud hörs och en felkod visas (vanligtvis med en eller två siffror som alternerar i timerdisplayen).	Tekniskt fel.	Anteckna felkodens bokstäver och siffror, stäng av strömmen till induktionshällen på väggen och kontakta en behörig tekniker.

Feldisplay och inspektion

Om en avvikelse uppstår kommer induktionshällen automatiskt att gå in i skyddsläge och visa följande skyddskoder:

Problem	Möjliga orsaker	Gör så här
F3/F4	Fel på induktionsspolens temperaturgivare	Kontakta leverantören.
F9/FA	Fel på temperaturgivaren i IGBT.	Kontakta leverantören.
E1/E2	Onormal matningsspänning	Inspektera om strömförsörjningen ser normal ut.Sätt på om strömförsörjningen ser normal ut.
E3	Hög temperatur i induktionsspolens temperaturgivare	Kontakta leverantören.
E5	Hög temperatur i temperaturgivaren i IGBT.	Starta om efter att hällen svalnat.

Ovan finns bedömning och inspektion för vanliga fel.

För att undvika risker och skador på induktionshällen ska du inte demontera enheten själv.

Teknisk specifikation

Matlagningshäll	HIES55MCTT
Kokzoner	5 zoner
Matningsspänning	220–240 V~, 50–60 Hz
Installerad elektrisk effekt	2,5 kw:2 250-2 750 W eller3,0 kw:2 700-3 300 W eller4,5 kw:4 050-4 950 W eller6,5 kw:5 850-7 150 W eller7,4 kw:6 600-7 400 W
Produktstorlek L×B×H (mm)	770 X 520 X 60
Inbyggnadsmått A×B (mm)	740 X 490

Vikt och mått är ungefärliga. Eftersom vi ständigt strävar efter att förbättra våra produkter kan vi ändra specifikationer eller konstruktion utan att meddela detta i förväg.

Installation

Ta ut ett hål i bänkskivan i enlighet med måtten i ritningen.

För installation och användning ska ett utrymme på minst 5 cm lämnas runt hålet. Se till att bänkskivans tjocklek är minst 30 mm. Välj ett bänkskivematerial som tål värme så att strålningsvärme från hällen inte orsakar deformationer.

Som visas nedan:

Se alltid till att induktionshällen har god ventilation och att luftinlopp och -utlopp inte blockeras. Se till att induktionshällen är i gott driftskick.

Som visas nedan

Obs: Säkerhetsavståndet mellan hällen och skåpet ovan hällen ska vara minst 760mm.

A B E C D

Se innan du installerar hällen till att

• bänkskivan är i våg och att inga bärande konstruktionsdelar är i vägen för konstruktionen
• bänkskivan är tillverkad i ett värmebeständigt material
• ugnen har en inbyggd kylfläkt, om hällen installeras över en ugn
• installationen följer alla krav på luftspalter och frigångar och andra tillämpliga standarder och förordningar
• en lämplig isolerande brytare som gör det möjligt att bryta huvudströmmen helt byggs in i det permanenta kablaget, monteras och positioneras så att den följer lokala lagar och bestämmelser med avseende på elektriska installationer.

Den isolerande brytaren måste vara av en godkänd typ och ge en 3 mm luftspalt mellan alla poler (eller i alla aktiva [fas]ledare om lokala elnormer tillåter denna variation av kraven)

• den isolerande brytaren är lätt tillgänglig för kunden som får hällen installerad
• du konsulterar lokala byggregler och normer om du är osäker gällande installationen
• du använder värmebeständiga och lättrengjorda ytskikt (som till exempel kakel) på de väggytor som omger hällen.

Se när du installerat hällen till att

• strömkabeln inte kan nås genom köksskåp eller lådor
• att luftflödet från rummet genom skåpet till hållens underdel är tillräckligt
• att en värmeskyddsbarriär är monterad under hällen om den är installerad över en låda eller ett skåpsutrymme
• att den isolerande brytaren kan nås lätt av kunden

Innan placering av installationsfästena

Enheten ska placeras på en stabil och jämn yta (använd förpackningen). Utöva inte kraft på den styrning som sticker ut från hällen.

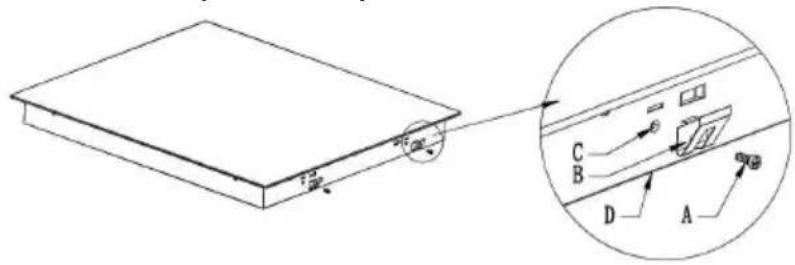

Justera fästenas position

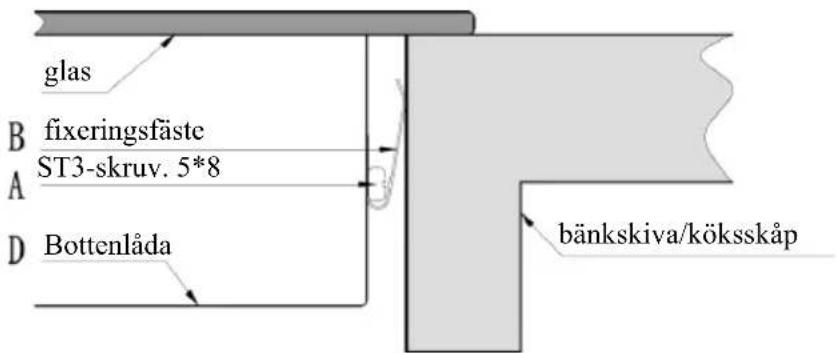

Fixera hällen i bänkskivan genom att skruva de fyra fästena i hållens bottenlåda (se bilden) efter installationen.

A B C D
Skruv	Fäste	Skruvhål	Bottenlåda

glas B fixeringsfäste ST3-skruv. 5*8 A D Bottenläda bänkskiva/köksskåp

1. Induktionshällen måste installeras av behörig personal eller tekniker. Vi kan erbjuda behörig personal åt er. Genomför aldrig installationen själv.
2. Hällen ska inte installeras direkt över en diskmaskin, kyl, frys, tvättmaskin eller torktumlare eftersom luftfuktigheten kan skada hällens elektronik
3. Induktionshällen ska installeras på ett sådant sätt att värmestrålningen inte äventyrar dess pålitlighet.
4. Väggen och utrymmet över hällen ska tåla värme.
5. För att undvika skador måste sandwichlagret och limmet vara värmetåliga.

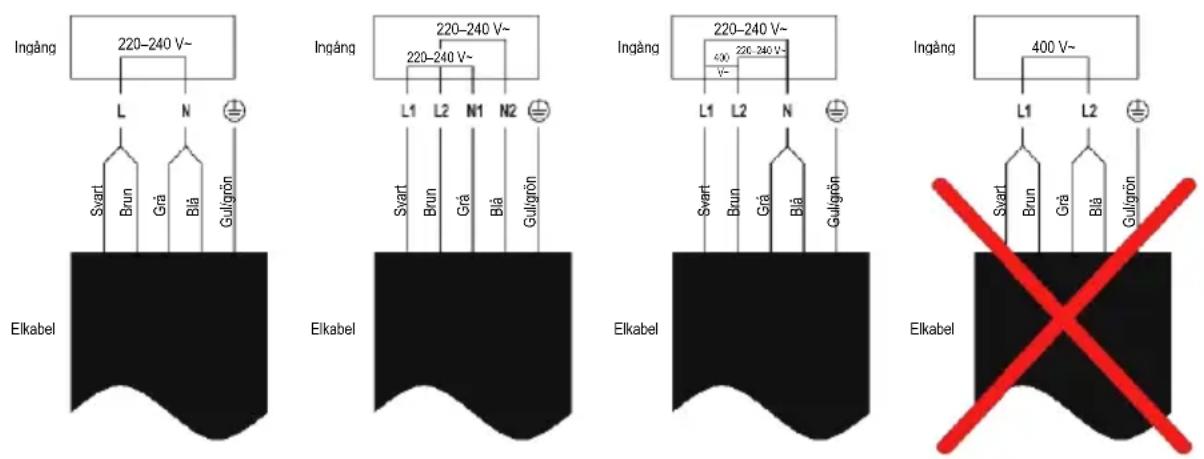

Ansluta hällen till huvudströmmen

Denna håll får bara anslutas till huvudströmmen av behörig person. Innan hållen ansluts till huvudströmmen, se till att:

1. husets elsystem är lämpligt för den effekt som hällen använder.
2. spänningen motsvara det värde som visas på typskylten.
3. strömförsörjningens kablage klarar den last som specificeras på typskylten.
   Använd inga adaptrar, reducerare eller grenuttag för när hällen ansluts till huvudströmmen eftersom dessa kan överhettas och börja brinna.
   Strömförsörjningskabeln får inte vidröra några heta delar och måste positioneras så att dess temperatur inte i något skede överstiger 75 °C.

Konsultera en elektriker för att bedöma om husets elsystem utan modifieringar är lämpligt. Eventuella förändringar i husets elsystem får bara göras av en behörig elektriker.

Strömförsörjningen ska anslutas i enlighet med relevanta standarder eller med en enpolig kretsbrytare. Inkopplingsmetoden visas nedan.

• Om kabeln är skadad eller ska bytas måste detta genomföras av en efterförsäljningsrepresentant med särskilda verktyg så att olyckor kan undvikas.
• Om apparaten ska anslutas direkt till huvudströmmen måste en omnipolär kretsbrytare installeras med en minimiöppning på 3 mm mellan kontakterna.
• Installatören måste säkerställa att korrekta elektriska anslutningar har gjorts och att dessa efterlever tillämpliga säkerhetsförordningar.
• Kabeln får inte böjas eller klämmas.
• Kabeln måste kontrolleras regelbundet och får bara bytas av en behörig tekniker.

Apparaten är märkt i enlighet med EU-direktiv 2012/19/EU gällande elektriska och elektroniska apparater (WEEE). WEEE innehåller både miljöförstörande substanser och baselement (som kan återanvändas). Det är viktigt att WEEE genomgår specifik bearbetning så att miljöförstörande ämnen avlägsnas och hanteras på rätt sätt, och andra material kan återvinnas. Individer kan spela en viktig roll i att säkerställa att WEEE inte blir ett miljöproblem. Det är viktigt att följa några grundläggande regler:

• WEEE ska inte betraktas som hushållsavfall.
• WEEE ska tas till en särskild återvinningsstation som drivs kommunalt eller av ett privat företag.

I många länder kan stora WEEE-produkter hämtas i hemmen. När du köper en ny apparat kan den gamla lämnas till leverantören som måste acceptera den kostnadsfritt som en engångslösning, så länge den gamla apparaten är av liknande typ och har samma funktioner som den nyinköpta apparaten.

Produktinformation för elektriska hushållshällar i enlighet med kommissionens förordning (EU)nummer 66/2014
		Position	Symbol	Värde	Enhet
Modellidentifikation HIES55		MCTT
Hälltyp: Elektrisk håll
Antal tillagningszoner och/eller -ytor	zoner 5
	ytor
Uppvärmningstekni k (tillagningszoner och tillagningsytor med induktion, tillagningszoner med strålningsvärme, solida plattor)	Tillagningszoner med induktion	X
	Tillagningsytor med induktion
	tillagningszoner med strålningsvärme
	solida plattor
För cirkelformade tillagningszoner eller -ytor: diameter för den användbara tillagningsytan per elektriskt uppvärmd tillagningszon, avrundad till närmsta 5 mm		Bak vänster	∅	-	cm
		Bak mitten	∅	-	cm
		Bak höger	∅	21,0	cm
		Vänster mitten	∅	-	cm
		Mitten mitten	∅	21,0	cm
		Mitten höger	∅	-	cm
		Fram vänster	∅	-	cm
		Fram mitten	∅	-	cm
		Fram höger	∅	16,0	cm
För ej cirkelformade tillagningszoner eller -ytor: längd och bredd för den användbara tillagningsytan per elektriskt uppvärmd tillagningszon eller -yta, avrundad till närmsta 5 mm		Bak vänster	LB	20,020,0	cm
		Bak mitten	LB	-	cm
		Bak höger	LB	-	cm
		Vänster mitten	LB	-	cm
	Mitten mitten	LB	- cm
	Mitten höger	LB	- cm
	Fram vänster	LB	20,020,0	cm
	Fram mitten	LB	- cm
	Fram höger	LB	- cm
Energianvändning för tillagningszon eller -yta beräknad per kg	Bak vänster	ECelektrisk matlagning	186,5 Wh/kg
	Bak mitten	ECelektrisk matlagning	- Wh/kg
	Bak höger	ECelektrisk matlagning	202,5 Wh/kg
	Vänster mitten	ECelektrisk matlagning	- Wh/kg
	Mitten mitten	ECelektrisk matlagning	186,6 Wh/kg
	Mitten höger	ECelektrisk matlagning	- Wh/kg
	Fram vänster	ECelektrisk matlagning	187,3 Wh/kg
	Fram mitten	ECelektrisk matlagning	- Wh/kg
	Fram höger	ECelektrisk matlagning	194,9 Wh/kg
Energianvändning för hällen beräknad per kg		ECelektrisk häll	191,6 Wh/kg
Använd standard: SS-EN 60350-2 Elektriska hushållsapparater för matlagning – Del 2:Hällar – Funktionsprovning
Tips för energibesparing:· För att få ut maximal effektivitet av hällen ska kärlet placeras i tillagningszonens centrum.· Om du använder lock minskar du tillagningstiden och sparar energi genom att hålla kvar värmen.· Minimera mängden vätska eller fett för att minska tillagningstiderna.· Börja tillagningen med hög effekt och sänk effekten när maten är genomvarm.· Använd kärl vars diameter är lika stor som grafiken för den zon du valt.

Sicherheitshinweise
