Produkttyp	Einbau-Induktionskochfeld
Marke	Hoover
Modell	HIES55MCTT
Abmessungen (B x T x H)	770 x 520 x 60 mm
Einbaumaße (B x T)	740 x 490 mm
Anzahl der Kochzonen	5 Induktionszonen
Stromversorgung	220-240 V~, 50-60 Hz
Maximale Gesamtleistung	7,4 kW (einstellbar von 2,5 bis 7,4 kW)
Hauptfunktionen	Boost, Warmhalten, Pause, Timer, Kindersicherung, Flexible Zone, Leistungsmanagement
Leistungsstufen	1 bis 9 + Boost (P)
Oberflächenmaterial	Glaskeramik
Sicherheit	Bedienfeldsperre, automatische Abschaltung, Erkennung kleiner Gegenstände, Überlauf- und Überhitzungsschutz
Reinigung	Spezialreiniger für Glaskeramik, Schaber für eingebrannte Rückstände
Energieverbrauch (Kochfeld)	191,6 Wh/kg gemäß EN 60350-2
Ersatzteile und Reparierbarkeit	Ersatzteile über den autorisierten Kundendienst erhältlich

Häufig gestellte Fragen - HIES55MCTT HOOVER

Wie schalte ich das Kochfeld ein?

Drücken Sie die Ein/Aus-Taste. Alle Anzeigen zeigen « - » oder « — ». Stellen Sie dann einen geeigneten Topf auf eine Zone und stellen Sie die Leistung durch Berühren des Schiebereglers ein.

Warum heizt mein Kochfeld nicht und zeigt ein blinkendes Symbol an?

Dies bedeutet, dass der Topf nicht für Induktion geeignet ist, zu klein oder nicht mittig platziert ist. Überprüfen Sie, ob der Boden magnetisch und gut auf der Zone zentriert ist.

Wie verwende ich die Boost-Funktion?

Drücken Sie 3 Sekunden lang die Taste « B » der gewünschten Zone. Das Display zeigt « P ». Der Boost dauert 5 Minuten, dann kehrt er auf Stufe 9 zurück. Zum Abbrechen drücken Sie zweimal auf « B » oder schieben Sie den Schieberegler nach links.

Wie sperre ich die Bedienung für die Kindersicherung?

Berühren Sie die Sperrtaste (Schloss); der Timer zeigt « Lo ». Zum Entsperren berühren Sie dieselbe Taste erneut einige Sekunden lang.

Kann ich jeden Topf auf einem Induktionskochfeld verwenden?

Nein, nur Töpfe mit magnetischem Boden (Stahl, Gusseisen, Edelstahl mit magnetischer Basis) sind geeignet. Überprüfen Sie mit einem Magneten oder suchen Sie nach dem Induktionssymbol.

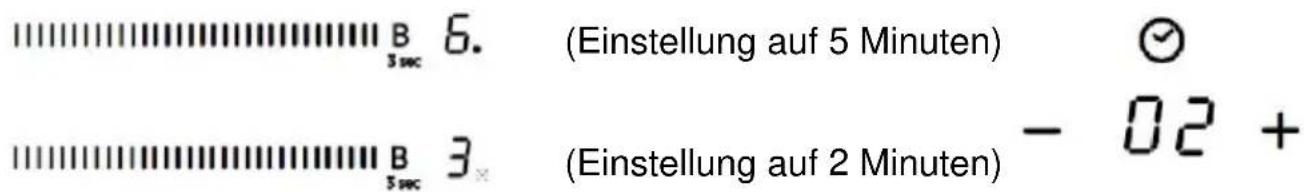

Wie stelle ich den Timer ein, um eine Zone automatisch auszuschalten?

Wählen Sie die Kochzone aus, dann tippen Sie auf « + » oder « - » am Timer. Stellen Sie die Zeit ein (max. 99 Min.). Der Countdown startet und die Zone schaltet sich am Ende aus, wobei « H » angezeigt wird.

Was bedeutet der Fehlercode E1 oder E2?

Diese Codes zeigen eine abnormale Versorgungsspannung an. Überprüfen Sie die Steckdose und warten Sie, bis die Spannung wieder normal ist. Wenn das Problem weiterhin besteht, kontaktieren Sie einen Techniker.

Wie reinige ich das Kochfeld, ohne es zu beschädigen?

Verwenden Sie einen Spezialreiniger für Glaskeramik und ein weiches Tuch. Bei angebrannten Rückständen verwenden Sie vorsichtig einen geeigneten Schaber. Verwenden Sie niemals Scheuermittel.

Was tun, wenn Wasser auf das Bedienfeld läuft?

Das Kochfeld piept und schaltet sich automatisch für 10 Sekunden aus (Überlaufschutz). Wischen Sie die Bedienelemente sorgfältig mit einem trockenen Tuch ab, bevor Sie es wieder einschalten.

Wie verwende ich die flexible Zone?

Stellen Sie einen großen Topf auf die flexible Zone. Drücken Sie die Auswahltaste für die flexible Zone, um sie als eine große Zone zu aktivieren. Dann können Sie die Leistung wie gewohnt einstellen.

BEDIENUNGSANLEITUNG HIES55MCTT HOOVER

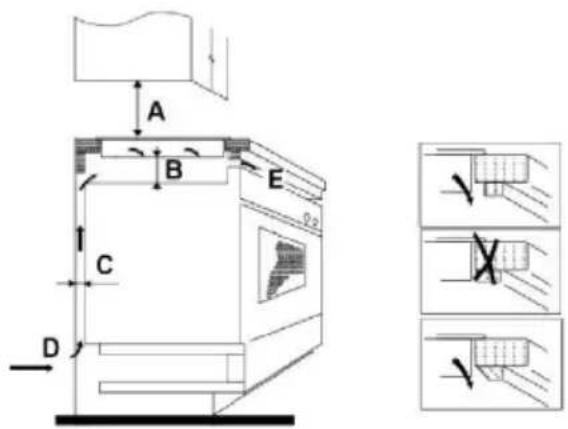

A(mm)	B(mm)	C(mm)	D	E
760	50 mini	20 mini	Air intake	Air exit 10 mm

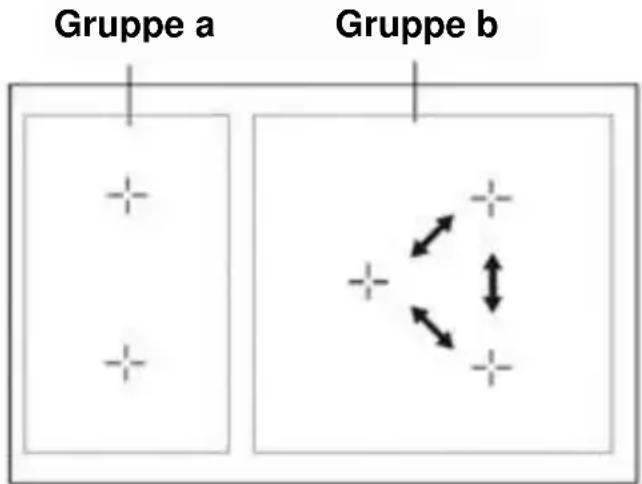

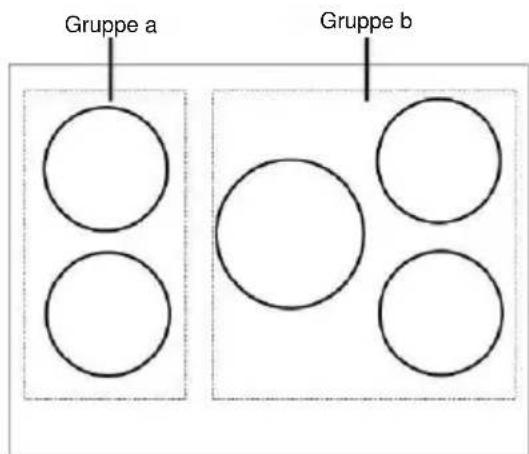

Gruppe a Gruppe b

Gruppe a Gruppe b

DA-15

B 3∞ A → B 3∞ 0

A (mm)	B (mm)	C (mm)	D	E
760	50 mini	20 mini	Luftindsugning	Luftafgang 10 mm

Gruppe A Gruppe b

Gruppe A Gruppe b

NO-15

Bruke Hold varm

A (mm)	B (mm)	C(mm)	D	E
760	50 mini	20 mini	Luftinntak	Luftuttak 10 mm

A (mm)	B (mm)	C (mm)	D	E
760	50 mini	20 mini	Luftintag	Luftutgång 10 mm

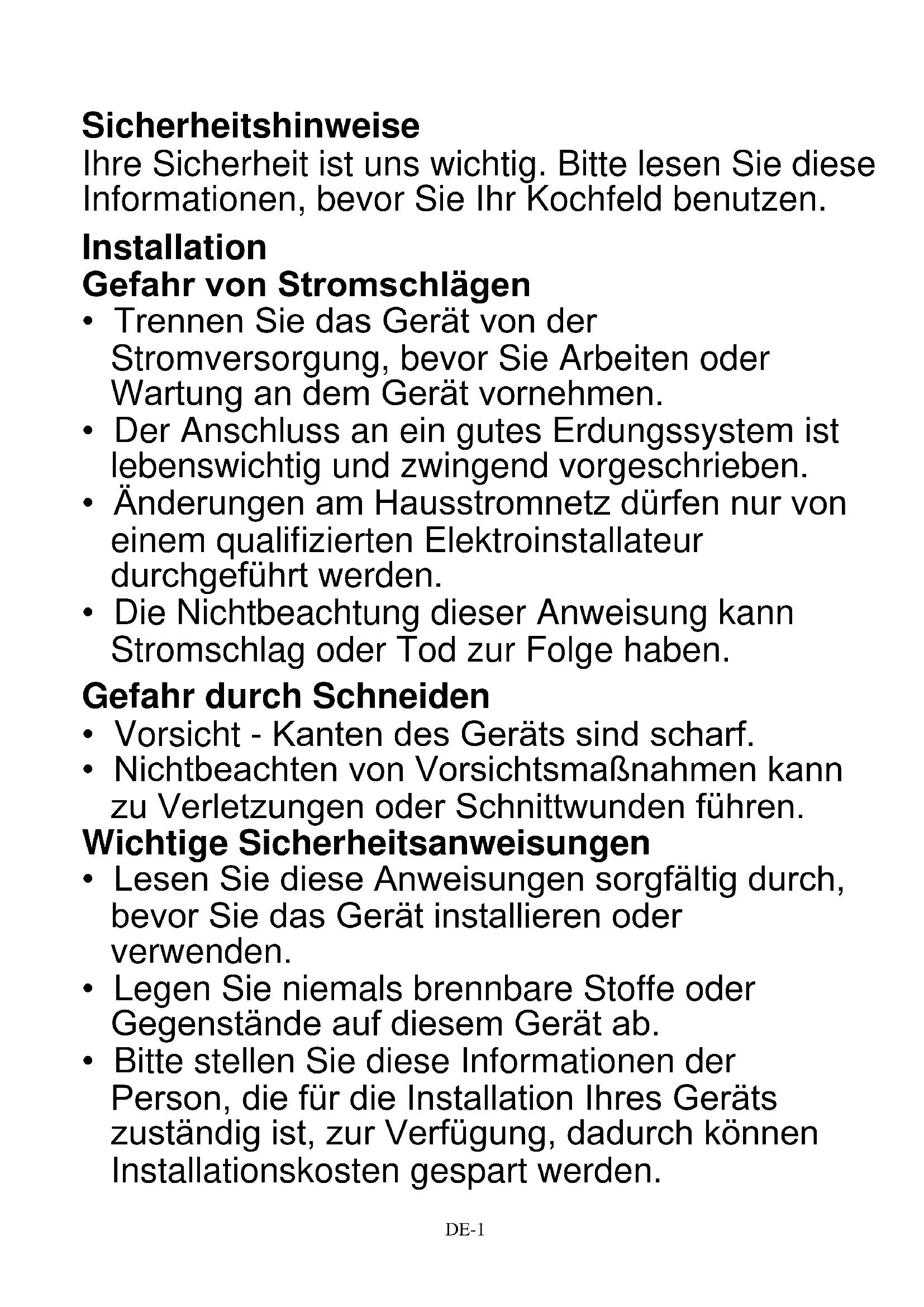

Ihre Sicherheit ist uns wichtig. Bitte lesen Sie diese Informationen, bevor Sie Ihr Kochfeld benutzen.

Installation

Gefahr von Stromschlägen

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Arbeiten oder Wartung an dem Gerät vornehmen.
• Der Anschluss an ein gutes Erdungssystem ist lebenswichtig und zwingend vorgeschrieben.
• Änderungen am Hausstromnetz dürfen nur von einem qualifizierten Elektroinstallateur durchgeführt werden.
  • Die Nichtbeachtung dieser Anweisung kann Stromschlag oder Tod zur Folge haben.

Gefahr durch Schneiden

• Vorsicht - Kanten des Geräts sind scharf.
- Nichtbeachten von Vorsichtsmaßnahmen kann zu Verletzungen oder Schnittwunden führen.

Wichtige Sicherheitsanweisungen

• Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät installieren oder verwenden.
• Legen Sie niemals brennbare Stoffe oder Gegenstände auf diesem Gerät ab.

• Bitte stellen Sie diese Informationen der Person, die für die Installation Ihres Geräts zuständig ist, zur Verfügung, dadurch können Installationskosten gespart werden.

• Um Gefahren zu vermeiden, muss dieses Gerät entsprechend den vorliegenden Installationsanweisungen installiert werden.

• Dieses Gerät sollte nur von einer entsprechend qualifizierten Person ordnungsgemäß installiert und geerdet werden.
• Dieses Gerät sollte an ein Stromnetz mit einem Trennschalter angeschlossen werden, der eine vollständige Abschaltung von der Stromversorgung gewährleistet.
  • Die nicht ordnungsgemäße Installation des Geräts kann zu Verlust von Garantie- und Haftungsansprüchen führen.

Betrieb und Wartung Gefahr von Stromschlägen

• Kochen Sie nicht auf einem gebrochenen oder geplatzten Kochfeld. Sollte die Kochfeldoberfläche brechen oder platzen, schalten Sie das Gerät sofort von der Hauptstromversorgung (Wandschalter) ab und kontaktieren Sie einen qualifizierten Techniker.
• Schalten Sie das Kochfeld an der Wand aus, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.
  • Die Nichtbeachtung dieser Anweisung kann Stromschlag oder Tod zur Folge haben.

Gesundheitsrisiko

- Dieses Gerät entspricht den elektromagnetischen Sicherheitsstandards.

• Jedoch müssen Personen mit Herzschrittmachern oder anderen elektrischen Implantaten (wie z.B. Insulinpumpe) vor der Benutzung dieses Geräts ihren Arzt oder den Hersteller ihres Implantats um Rat fragen, um zu gewährleisten, dass ihre Implantate nicht vom elektromagnetischen Feld beeinträchtigt werden.

• Die Nichtbeachtung dieses Hinweises kann den Tod zur Folge haben.

Gefahr durch heiße Oberflächen

- Während der Benutzung können zugängliche Teile dieses Geräts ausreichend heiß werden, um Verbrennungen hervorzurufen.

- Lassen Sie Ihren Körper, Ihre Kleidung oder andere Gegenstände, mit Ausnahme von geeignetem Kochgeschirr, nicht mit der Glasoberfläche des Induktionskochfeldes in Berührung kommen, bis die Oberfläche abgekühlt ist.

- Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf der Kochfeldoberfläche abgelegt werden, da sie heiß werden können.

- Kinder fernhalten.

- Griffe von Kochöpfen können beim Anfassen heiß sein. Stellen Sie sicher, dass Griffe von Kochöpfen andere Kochzonen, die eingeschaltet sind, nicht überlagern. Halten Sie Griffe außerhalb der Reichweite von Kindern.

- Nichtbeachten dieses Hinweises kann zu Verbrennungen und Verbrühungen führen.

Gefahr durch Schneiden

• Die messerscharfe Klinge eines Glasschabers ist ungeschützt, wenn die Schutzhülle entfernt wurde. Benutzen Sie ihn mit äußerster Sorgfalt und bewahren Sie ihn sicher und außerhalb der Reichweite von Kindern auf.
- Nichtbeachten von Vorsichtsmaßnahmen kann zu Verletzungen oder Schnittwunden führen.

Wichtige Sicherheitsanweisungen

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es gerade in Betrieb ist. Überkochen verursacht rauchende und fettige Spritzer, die sich entzünden können.
• Benutzen Sie Ihr Gerät niemals als Arbeitsfläche oder Ablage.
• Lassen Sie niemals Gegenstände oder Utensilien auf dem Gerät liegen.
• Platzieren oder lassen Sie keine magnetisierbaren Gegenstände (z.B. Kreditkarten, Speicherkarten) oder elektronischen Geräte (z.B. Computer, MP3-Player) in der Nähe des Geräts liegen, da diese von seinem elektromagnetischen Feld beeinträchtigt werden könnten.
• Verwenden Sie Ihr Gerät niemals zum Wärmen oder Heizen von Räumen.
• Schalten Sie nach der Benutzung die Kochzone und das Kochfeld wie in dieser

Anleitung beschrieben aus (d.h. über die Bedienelemente). Verlassen Sie sich nicht auf die Topferkennung, um die Kochfelder abzuschalten, wenn Sie Töpfe entfernen.

• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen, darauf zu sitzen, zu stehen oder auf das Gerät zu klettern.
• Verstauen Sie keine Gegenstände, für die sich Kinder interessieren könnten, in Schränken über dem Gerät. Kinder, die auf das Kochfeld klettern, könnten schwer verletzt werden.
• Lassen Sie Kinder nicht allein oder unbeaufsichtigt in Räumen, wo das Gerät in Betrieb ist.
• Kinder oder Personen mit einer Behinderung, die ihre Fähigkeiten zur Bedienung des Geräts mindert, sollten von einer verantwortlichen und kompetenten Person in der Bedienung des Geräts unterwiesen werden. Die unterweisende Person sollte sichergehen, dass sie das Gerät ohne Gefahr für sich selbst oder ihre Mitmenschen bedienen können.
• Versuchen Sie nicht, Teile des Geräts zu reparieren oder zu ersetzen, wenn es in der Anweisung nicht ausdrücklich empfohlen wird. Alle anderen Wartungsarbeiten sollten von einem qualifizierten Techniker durchgeführt werden.

• Verwenden Sie keinen Dampfreiniger für die Reinigung des Kochfeldes.

• Stellen Sie keine Gegenstände auf dem Kochfeld ab und lassen Sie nichts auf das Kochfeld fallen.

• Stellen Sie sich nicht auf Ihr Kochfeld.
• Verwenden Sie keine Töpfe mit rauen Kanten und ziehen Sie Töpfe nicht über die Glasoberfläche des Induktionskochfeldes, da Kratzer auf dem Glas entstehen können.
• Verwenden Sie keine Scheuermittel oder andere aggressive Reinigungsmittel für die Reinigung Ihres Kochfeldes, da diese die Glasoberfläche des Induktionskochfeldes verkratzen könnten.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
• Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung bestimmt, wie:
  -Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; -Bauernhöfe; -von Kunden in Hotels, Motels und ähnlichen Unterkünften - Bed & Breakfasts (B&B) und ähnlichen Unterkünften.
• WARNUNG: Das Gerät und die zugänglichen Teile können während des Betriebs heiß werden. Die Kochelemente nicht berühren.

Kinder unter 8 Jahren niemals unbeaufsichtigt in die Nähe des Geräts lassen.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.

- WARNUNG: Unbeaufsichtigtes Kochen mit Fett oder Öl auf der Kochmulde kann gefährlich sein und zu einem Brand führen. Löschen Sie ein Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und decken Sie die Flammen dann ab, z. B. mit einem Deckel oder einer Löschdecke.

- WARNUNG: Feuergefahr: Keine Gegenstände auf Kochfeldern ablegen.

- Warnung: Ist die Oberfläche zersplittert oder geborsten, schalten Sie das Gerät aus, um Stromschlag zu vermeiden. Kochfeldoberflächen aus Glaskeramik oder ähnlichem Material decken spannungsführende Teile ab.

- Keinen Dampfreiniger verwenden.

- Das Gerät ist nicht dazu bestimmt, über einen externen Timer oder eine gesonderte Fernsteuerung betrieben zu werden.

VORSICHT: Der Garvorgang muss überwacht werden. Eine kurzfristige Garung muss laufend überwacht werden.

WARNUNG: Um das Kippen des Gerätes zu verhindern, muss dieses Mittel zur Stabilisierung montiert werden.

Beachten Sie die Installationshinweise.

WARNUNG: Verwenden Sie nur Herdschutzvorrichtungen vom Hersteller des Kochgeräts oder die in der Bedienungsanleitung als geeignet empfohlen werden, bzw. solche Schutzvorrichtungen für die Kochmulde, die ein Bestandteil des Gerätes sind. Die Verwendung ungeeigneter Schutzeinrichtungen kann Unfälle verursachen.

Der Erdungsanschluss in diesem Gerät dient ausschließlich zu Funktionszwecken.

Herzlichen Glückwunsch zum Kauf Ihres neuen Induktionskochfeldes. Bitte nehmen Sie sich etwas Zeit, um diese Gebrauchs- und Installationsanleitung zu lesen und sich mit der korrekten Installationsweise und Bedienung vertraut zu machen.

Für die Installation lesen Sie bitte den Abschnitt Installation. Lesen Sie alle Sicherheitsanweisungen sorgfältig durch, bevor Sie das Gerät benutzen, und bewahren Sie diese Gebrauchs- und Installationsanleitung zum späteren Nachschlagen auf.

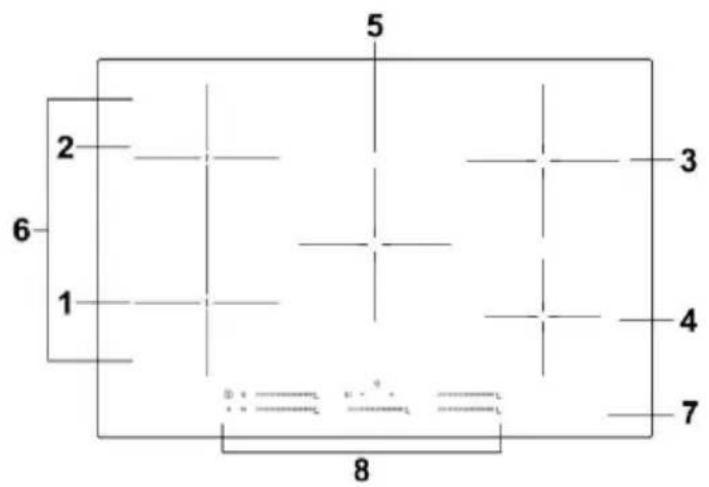

Produktübersicht

Ansicht von oben

5 2 6 1 3 4 7 8

1. 2000 W-Zone, Boost auf 2600W
2. 1500 W-Zone, Boost auf 2000W
3. 2000 W-Zone, Boost auf 2600W
4. 1500-W-Zone, Boost auf 1800 W
5. 2000 W Zone, Boost auf 2600 W
6. Flex-Zone, 2800W Boost auf 3500W
7. Glasplatte
8. Bedienfeld

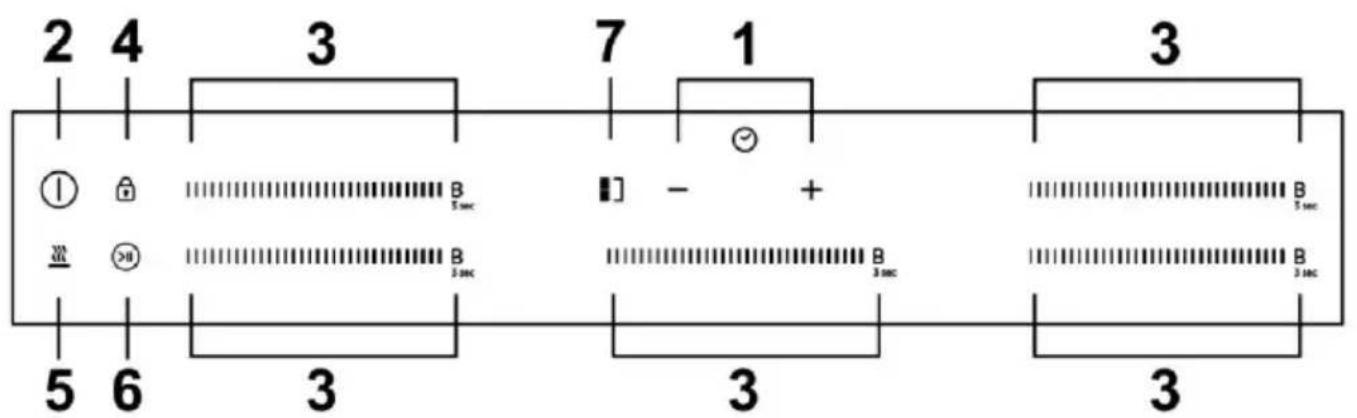

Bedienfeld

2 4 3 7 1 3 ① B T sec - + B T sec

> B 3 sec B 3 sec B 3 sec

5 6 3 3 3

1. Timer-Steuerung
2. EIN/AUS-Steuerung
3. Leistungsregulierungstaste/Booster-Funktionssteuerung
4. Sperrfunktion
5. Warmhaltefunktion
6. Taste Pausenfunktion
7. Flex-Zone

Ein Wort zum Induktionskochen

Induktionskochen ist eine sichere, moderne, effiziente und kostengünstige Kochtechnologie. Durch elektromagnetische Schwingungen wird die Wärme direkt im Topf erzeugt und nicht indirekt über die Erhitzung der Glasfläche. Das Glas des Kochfeldes wird nur deshalb heiß, weil es vom Topf oder der Pfanne erwärmt wird.

Magnetkreis Keramikglasplatte Induktionsspule induzierte Ströme

Bevor Sie Ihr neues Induktionskochfeld benutzen

• Lesen Sie diese Anleitung und achten Sie insbesondere auf den Abschnitt „Sicherheitshinweise“.
• Entfernen Sie die Schutzfolie, die möglicherweise noch auf dem Induktionskochfeld angebracht ist.

Verwenden der Touch-Bedienungen

• Die Bedienelemente sind berührungsempfindlich, d.h. Sie brauchen keinen Druck anzuwenden.
- Benutzen Sie die Fingerballen, nicht die Fingerspitze.
- Bei jeder registrierten Berührung ertönt ein Signalton.
- Achten Sie darauf, dass die Bedienelemente immer sauber und trocken sind und dass sie nicht durch Gegenstände (z.B. Kochgeschirr oder Kleidung) verdeckt werden. Selbst ein dünner Wasserfilm kann die Bedienung der Touch-Elemente erschweren.

Auswahl des richtigen Kochgeschirrs

- Verwenden Sie ausschließlich Kochgeschirr mit einem für das Induktionskochen geeigneten Boden. Achten Si auf das Induktionssymbol auf der Verpackung oder am Boden des Topfes oder der Pfanne.

- Ob ein Topf für das Kochen mit Induktion geeignet ist, können Sie auch mit dem so genannten Magnettest herausfinden. Halten Sie einen Magneten an den Topfboden. Wird der Magnet angezogen, ist der Topf oder die Pfanne für die Induktion geeignet.

- Wenn Sie keinen Magneten haben:

1. Geben Sie etwas Wasser in den Topf oder die Pfanne, die Sie prüfen wollen.
2. Wenn die Anzeige ☐ nicht blinkt und das Wasser erwärmt wird, ist der Topf oder Pfanne geeignet.
3. Kochgeschirr aus folgenden Materialien ist nicht geeignet: reiner Edelstahl, Aluminium oder Kupfer ohne Magnetboden, Glas, Holz, Porzellan, Keramik und Steingut.

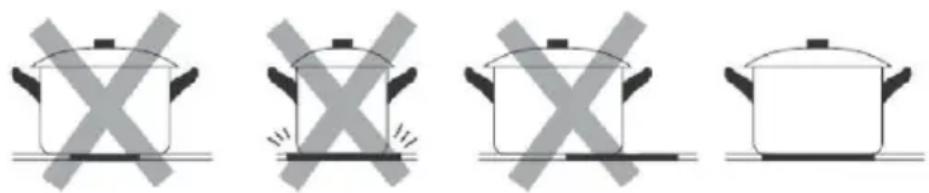

Benutzen Sie kein Kochgeschirr mit scharfen Kanten oder gekrümmtem Boden.

Stellen Sie sicher, dass der Topf- oder Pfannenboden glatt ist, flach auf dem Glas aufliegt und genau so groß wie die Kochzone ist. Verwenden Sie Töpfe mit einem Durchmesser, der genau so groß ist, wie der Umriss auf der ausgewählten Kochzone. Bei Verwendung eines etwas breiteren Topfes wird die Energie mit maximaler Effizienz genutzt. Wenn Sie einen kleineren Topf verwenden, kann die Energieeffizienz geringer als erwartet sein. Stellen Sie den Topf oder die Pfanne immer in die Mitte der Kochzone.

Heben Sie die Töpfe immer vom Induktionskochfeld ab - ziehen Sie Töpfe nicht, da Kratzer auf dem Glas entstehen können.

Die Kochzonen werden bis zu einer Obergrenze automatisch dem Topfdurchmesser angepasst. Der Topfboden muss jedoch einen Mindestdurchmesser haben, der dem der entsprechenden Kochzone entspricht. Um die maximale Effizienz des Kochfeldes zu erzielen, platzieren Sie den Topf in die Mitte der Kochzone.

Der Bodendurchmesser von Induktionskochgeschirr

Kochzone	Minimum (mm)
1, 2 (180 mm)	120
3, 5 (210 mm)	140
4 (160 mm)	100

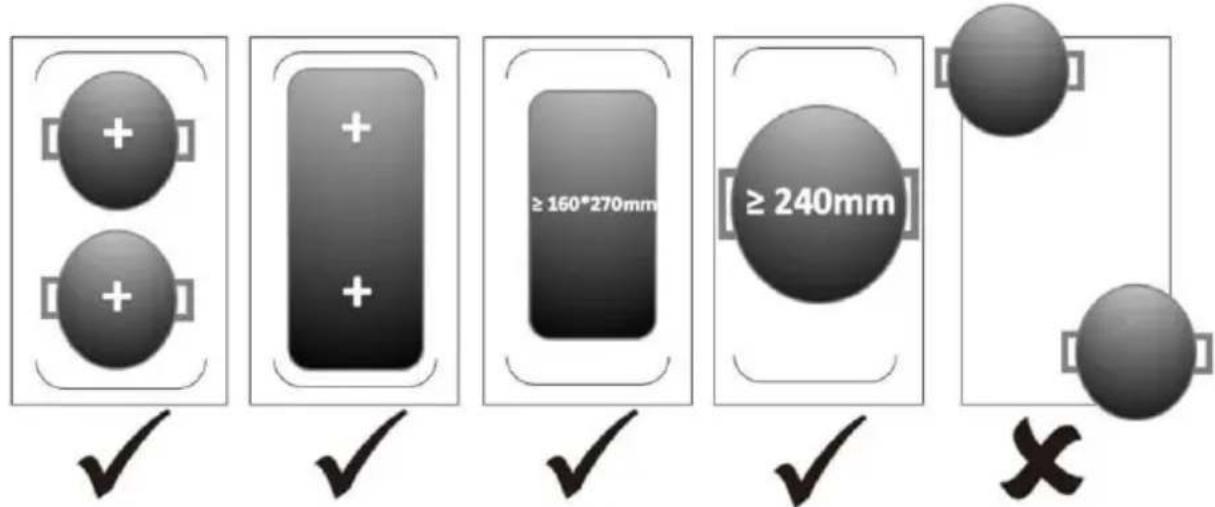

Flex-Zone	240 oder 160*270

Angaben können nach verwendeter Pfanne variieren.

Kochen mit dem Induktionskochfeld

Mit dem Kochen starten

1. Berühren Sie die EIN/AUS-Steuerung.
   Nach dem Einschalten des Kochfelds ertönt der Summer einmal und die Anzeige „-“ oder „—“ weist darauf hin, dass der Standby-Modus aktiv ist.

2. Stellen Sie einen geeigneten Topf oder Pfanne auf die Kochzone, die Sie verwenden möchten.

- Stellen Sie sicher, dass der Topf- oder Pfannenboden und die Oberfläche der Kochzone sauber und trocken sind.

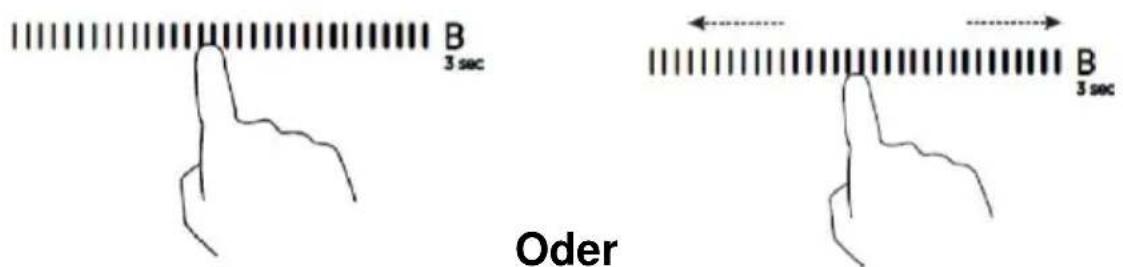

1. Stellen Sie eine Leistungsstufe ein: Berühren Sie den Schieberegler, fahren Sie mit dem Finger über den „—“-Regler, oder berühren Sie diesen an einer beliebigen Stelle.

B 3 sec B 3 sec Oder

a. Wenn Sie innerhalb von einer Minute keine Leistungseinstellung auswählen, wird das Induktionskochfeld automatisch ausgeschaltet. Sie müssen wieder mit Schritt 1 beginnen.
b. Sie können die Temperatureinstellung jederzeit während des Kochens ändern.
c. Wenn Sie mit dem Finger über den Regler fahren, variiert die Leistung von Stufe 1 bis Stufe 9.

Die Anzeige >blinkt abwechselnd mit der Temperatureinstellung

Das bedeutet:

• Sie haben den Topf oder die Pfanne nicht richtig auf die Kochzone gestellt oder
• der verwendete Topf oder Pfanne ist nicht für das Induktionskochen geeignet oder
• der Topf oder die Pfanne ist zu klein oder nicht richtig auf der Kochzone zentriert.

Das Erhitzen beginnt erst, sobald ein(e) geeignete(r) Topf oder Pfanne auf der Kochzone erkannt ist.

Die Anzeige schaltet sich nach einer Minute automatisch aus, wenn kein geeigneter Topf oder Pfanne aufgestellt wird.

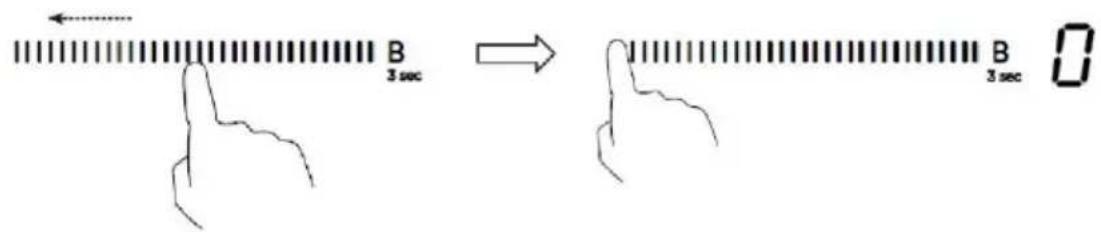

Wenn Sie mit dem Kochen fertig sind

1. Schalten Sie die Kochzone aus, indem Sie mit dem Finger über „—“ nach links fahren und dort eine Sekunde lang halten.

B 3 sec → B 3 sec 0

Stellen Sie sicher, dass das Leistungsdisplay „0“ und dann „H“ anzeigt.

B 3 sec 0 und dann B 3 sec H

1. Schalten Sie die ganze Kochfläche durch Berühren der EIN/AUS-Steuerung aus.

4. Warnung vor heißer Oberfläche

„H“ weist darauf hin, welche Kochzone zu heiß zum Anfassen ist. Das Symbol verschwindet, wenn die Oberfläche auf eine sichere Temperatur abgekühlt ist. Es kann auch als Energiesparfunktion eingesetzt werden. Verwenden Sie die noch heiße Kochplatte, um zusätzliche Töpfe oder Pfannen zu erhitzen.

B 3 sec H

Im Falle einer Stromunterbrechung, während „H“ leuchtet, achten Sie darauf, die Kochfläche nicht zu berühren, auch wenn „H“ nicht mehr angezeigt wird, wenn der Strom wieder da ist.

Verwendung der Energieverwaltung

Über die Energieverwaltung können Sie die Gesamtleistung auf 2,5kW/ 3,0kW/ 4,5kW/ 6,5kW und 7,4kW einstellen. Voreingestellt ist die maximale Leistungsstufe.

Gesamtleistung an Ihre Anforderungen anpassen

1. Stellen Sie sicher, dass die Kochfläche ausgeschaltet ist.

Hinweis: Sie können die Energieverwaltung nur einstellen, wenn das Kochfeld ausgeschaltet ist.

1. Berühren Sie die Pausetaste und halten Sie sie fünf Sekunden lang gedrückt. Der Summer piept einmal.

1. Berühren Sie nach dem Piepton gleichzeitig die Tasten „+“ und „-“ und halten Sie sie 3 Sekunden lang gedrückt. Die Timeranzeige blinkt die vorherige Gesamtleistungsstufe, z.B. 2,5 Berühren Sie die Tasten „+“ und „-“ und halten Sie sie eine Sekunde lang gedrückt, um zu einer anderen Leistungsstufe wie beispielsweise 3,0 umzuschalten. Sobald die gewünschte Leistung blinkt: Berühren Sie die Pausetaste und halten Sie sie fünf Sekunden lang gedrückt. Der Summer piept 10 Mal. Das bedeutet, dass Sie die Einstellung beendet haben.

1. Nach Schritt 2 müssen Sie die Tasten „+“ und „-“ innerhalb von 3 Sekunden nach dem Piepton berühren. Ansonsten müssen Sie wieder mit Schritt 2 beginnen.
2. Warten Sie nach dem Einstellen, bis der Summer 10 Mal gepiept hat. Berühren Sie während dessen keine Taste. Andernfalls ist die Einstellung ungültig.

Regeln der Energieverwaltung

Wenn die Gesamtleistung (je nach eingestellter Stufe) den Höchstwert 2,5 kW, 3,0 kW, 4,5 kW, 6,5 kW oder 7,4 kW übersteigt, können Sie in keiner Kochzone die Leistung weiter erhöhen. Wenn Sie diese erhöhen, piept das Kochfeld dreimal und die Anzeige blinkt „Pn“. Daher müssen Sie die Leistungsstufe der anderen Zonen verringern, bevor Sie die Leistung der gewünschten Zone erhöhen können.

Leistungsbegrenzung in der mittleren und rechten Zone

• Die Kochzonen sind in zwei Gruppen unterteilt. Jede Gruppe hat eine maximale Strombelastung von 3600 W.
• Durch die Begrenzung wird die Leistung für die anderen Kochzonen verringert.
• Die Anzeige der reduzierten Kochzonen wechselt zwischen zwei Stufen, z. B. wenn alle Zonen eingeschaltet sind, wird die größte Leistungsstufe von drei Zonen auf 7 Stufen reduziert.

Gruppe a Gruppe b

In einer Gruppe können zwei Zonen gleichzeitig auf Stufe 9 in Betrieb sein, denn ihre Gesamtleistung beträgt 3500 W.

Wenn in Gruppe b drei Zonen in Betrieb sind, ist die maximale Leistungsstufe, die jede Zone erreichen kann, 7. Wenn die hintere Zone der Gruppe b ausgeschaltet ist, können die beiden anderen Zonen die maximale Leistungsstufe 8 erreichen. Wenn Sie möchten, dass eine der Zonen der Gruppe b mit der höchsten Leistungsstufe arbeitet, sollten nur zwei Zonen eingeschaltet werden. Das Kochfeld reduziert automatisch die Leistung der ersten Zone, die Sie eingeschaltet haben.

Verwendung der Boost-Funktion

Mithilfe der Boost-Funktion können Sie die Leistung einer Zone innerhalb einer Sekunde auf eine höhere Leistung steigern, die dann für 5 Minuten anhält. Damit wird die Kochleistung schneller und stärker.

Verwendung der Boost-Funktion für mehr Leistung

1. Berühren Sie die Bedienfeldtaste, für die Sie die Boost-Funktion nutzen möchten, und halten Sie dann die Taste „b“ drei Sekunden lang gedrückt. Die Leistungsanzeige zeigt über „P“ an, dass die Zone über die Boost-Funktion erhitzt wird.

B → B 3 sec P

1. Die Boost-Funktion hält 5 Minuten lang an, bevor die Kochzone zurück auf Leistungsstufe „9“ geschaltet wird.

B 3 sec 9

1. Wenn Sie die Boost-Funktion während dieser 5 Minuten abbrechen möchten, berühren Sie zweimal die Taste „B“. Die Kochzone kehrt auf Leistungsstufe „9“ zurück. Oder fahren Sie über „—“ nach links, die Kochzone kehrt dann auf die Leistungsstufe zurück, die Sie per Berührung eingestellt haben.

B oder B C

Einschränkungen bei der Verwendung

Die fünf Zonen sind in zwei Gruppen unterteilt. Achten Sie bei Verwendung der Boost-Funktion in einer Gruppe darauf, dass die andere Zone auf/unter Leistungsstufe 5 arbeitet.

Wenn in Gruppe b eine Zone im Boost-Modus arbeitet, kann zur gleichen Zeit nur eine andere Zone eingeschaltet werden.

Gruppe a Gruppe b

Verwendung der Warmhalte-Funktion

Warmhalten ist die Funktion, mit der eine Kochzone auf niedriger Stufe eine gleichmäßige Temperatur hält.

Verwendung der Warmhaltefunktion, um die Temperatur gleichmäßig hoch zu halten

1. Berühren Sie den Schieberegler der gewünschten Kochzone und dann die Warmhaltetaste An der Kochzonen-Anzeige erscheint „A“.

B 2 sec → B 2 sec A

1. So beenden Sie die Warmhaltefunktion: Berühren Sie den Schieberegler der Kochzone und dann die Taste 🎨. Dann fällt die Leistung dieser Zone auf null.

B 3 sec A → B 3 sec 0

Verwendung der Pausenfunktion

Die Pausenfunktion kann jederzeit während des Garvorgangs genutzt werden. Mit ihr wird das Induktionskochfeld aus- und wieder angeschaltet.

1. Prüfen Sie, ob die Kochzone angeschaltet ist.
2. Berühren Sie die Pausetaste. An der Anzeige der Kochzone sehen Sie „II“. Der Betrieb aller Kochzonen schaltet sich ab, außer der Pausetaste, der Ein- und Ausschalttaste und der Verriegelung.

B 3 sec 6 → ⬤11 → B 3 sec 11

1. Um den Pausenstatus abzubrechen, berühren Sie die Taste zum Pausieren, und die Kochzone kehrt auf die zuvor eingestellte Leistungsstufe zurück.

Flex-Zone

• Dieser Bereich kann jederzeit als Einzelzone oder als zwei verschiedene Zonen genutzt werden, in Übereinstimmung mit Ihren Kochbedürfnissen.
• Der flexible Bereich besteht aus zwei unabhängigen Induktoren, die getrennt bedient werden können.
• Wichtig: Stellen Sie sicher, dass das Kochgeschirr auf der Einzelkochzone zentriert ist. Bei großen Töpfen oder mit ovaler oder rechteckiger Form und bei größeren Pfannen muss sichergestellt werden, dass diese auf die Kochzone zentriert werden und beide Querschnitte abdecken.

Beispiele für gute und schlechte Topfplatzierungen:

1. Berühren Sie den Schieberegler der Kochzone (linke Seite), die Sie in die Flex-Zone versetzen möchten, und berühren Sie dann die Taste zur Auswahl der Flex-Zone, um den flexiblen Bereich als eine einzige große Zone zu aktivieren.

B 3 sec

1. Berühren Sie den Schieberegler entlang des Reglers oder berühren Sie einfach einen beliebigen Punkt des Reglers, um die Leistungsstufe einzustellen.

Als zwei unabhängige Zonen

1. Wenn Sie die Flex-Zone deaktivieren möchten, berühren Sie den Schieberegler der Kochzone erneut und berühren Sie dann die Auswahltaste für die Flex-Zone; die Anzeige neben der Flexzonentaste verschwindet.

B 3 sec

Tastensperre

• Sie können die Bedienelemente sperren, um eine unbeabsichtigte Verwendung zu verhindern (z.B. Kinder, die versehentlich die Kochzonen einschalten).
• Wenn die Bedienelemente gesperrt sind, sind alle Steuerungen mit Ausnahme der EIN/AUS-Steuerung deaktiviert.

So werden die Bedienelemente gesperrt

Berühren Sie die Tastensperre. Auf der Timer-Anzeige wird der Schriftzug „Lo“ angezeigt.

So wird die Tastensperre für die Bedienelemente aufgehoben

1. Stellen Sie sicher, dass das Induktionsfeld eingeschaltet ist.
2. Berühren Sie die Tastensperre und halten Sie sie eine Weile gedrückt
3. Sie können jetzt beginnen, Ihr Induktionskochfeld zu benutzen.

Wenn das Kochfeld im Sperrmodus ist, sind alle Bedienelemente mit Ausnahme de EIN/AUS-Steuerung gesperrt. Sie können das Induktionskochfeld mit der EIN/AUS-Steuerung jederzeit in den Not-Aus schalten. Sie sollten aber das Kochfeld im nächsten Schritt zuerst entsperren.

Übertemperaturschutz

Ein integrierter Temperatursensor kann die Temperatur im Induktionskochfeld überwachen. Wenn eine übermäßige Temperatur gemessen wird, stoppt das Induktionskochfeld automatisch den Betrieb.

Schutz vor Überkochen

Der Schutz vor Überkochen ist eine Sicherheitsfunktion. Wenn Wasser auf das Bedienfeld kommt, wird das Kochfeld innerhalb von 10 Sekunden automatisch ausgeschaltet und es ertönt ein Piepton von einer Sekunde.

Erkennung von kleinen Gegenständen

Wenn eine ungeeignete Größe oder ein nicht magnetischer Topf (z.B. aus Aluminium) oder andere kleine Gegenstände (z.B. Messer, Gabel, Schlüssel) auf dem Kochfeld liegen gelassen wurden, schaltet das Kochfeld nach 1 Minute automatisch in Standby. Der Lüfter kühlt die Temperatur des Induktionskochfeldes für eine weitere Minute ab.

Automatischer Übertemperaturschutz

Die automatische Abschaltung ist eine Sicherheitsfunktion für das Induktionskochfeld. Das Kochfeld schaltet sich automatisch ab, wenn Sie vergessen, die Kochzone nach dem Kochen auszuschalten. Die Standard-Betriebszeiten für verschiedene Leistungsstufen werden in der Tabelle unten dargestellt:

Leistungsstufe	1	2	3	4	5	6	7	8	9	A	II
Standardbetrieb Timer (Stunde)	8	8	8	4	4	4	2	2	2	2	2

Wenn der Topf entfernt wird, kann das Induktionskochfeld das Erhitzen sofort stoppen und das Kochfeld schaltet sich nach 2 Minuten automatisch ab.

Personen mit Herzschrittmachern sollten vor der Benutzung dieses Geräts ihren Arzt um Rat fragen.

Verwendung der Timer-Funktion

Sie können den Timer auf zwei verschiedene Arten verwenden:

• Sie können ihn als Minute-Minder verwenden. In diesem Fall schaltet der Timer nach Ablauf der eingestellten Zeit die jeweilige Kochzone aus.
• Sie können ihn verwenden, um die Kochzone nach Ablauf der eingestellten Zeit auszuschalten.
• Sie können den Timer auf bis zu 99 Minuten einstellen.

Verwendung des Timers als Minute-Minder

Wenn Sie keine Kochzone auswählen

1. Stellen Sie sicher, dass die Kochfläche eingeschaltet ist. Hinweis: Sie können den Minute-Minder auch benutzen, wenn Sie keine Kochzone ausgewählt haben.

2. Berühren Sie die Taste „-“ oder „+“ der Timer-Steuerung. Die Minder-Anzeige fängt an zu blinken und das Timer-Display zeigt „30“ an.

3. Stellen Sie die Zeit durch Berühren der Tasten „-“ oder „+“ ein.

30 +

Hinweis: Berühren Sie die Taste „-“ oder „+“ einmal, um die Zeit um eine Minute zu verlängern oder zu verkürzen.

Halten Sie die Timer-Taste „-“ oder „+“ gedrückt, um die Zeit um 10 Minuten zu verlängern oder zu verkürzen.

Wenn die eingestellte Zeit 99 Minuten überschreitet, stellt sich der Timer automatisch wieder auf 0 Minuten.

1. Brechen Sie die Zeit ab, indem Sie das „-“ des Timers berühren und nach unten zu „0“ scrollen.

30 + ⇌ - 00 + ⇌ - -- +

1. Sobald die Zeit eingestellt wurde, beginnt die Rückwärtszählung. Auf der Anzeige wird die Restzeit angezeigt und die Timer-Anzeige blinkt 5 Sekunden lang.

- 36 + - -- +

1. Der Summer ertönt für 30 Sekunden und auf der Timer-Anzeige wird „-“ angezeigt, wenn die eingestellte Zeit abgelaufen ist.

Einstellung des Timers zum Ausschalten einer Kochzone

Auf diese Funktion eingestellte Kochzonen:

1. Berühren Sie den Schieberegler der Kochzone, für die Sie den Timer einstellen möchten.

2. Berühren Sie die Taste „-“ oder „+“ der Timer-Steuerung: Die Wecker-Anzeige beginnt zu blinken und am Timer sehen Sie „00“.

3. Stellen Sie die Zeit durch Berühren der Tasten „-“ oder „+“ ein.

B 5 sec 30 +

Hinweis: Berühren Sie die Taste „-“ oder „+“ einmal, um die Zeit um eine Minute zu verlängern oder zu verkürzen.

Berühren Sie die Taste „-“ oder „+“ und halten Sie sie gedrückt, um die Zeit um 10 Minuten zu verlängern oder zu verkürzen.

Wenn die eingestellte Zeit 99 Minuten überschreitet, stellt sich der Timer automatisch wieder auf 0 Minuten.

1. So annullieren Sie den Timer: Berühren Sie den Schieberegler der Kochzonen-Auswahl und dann die Taste „-“ oder „+“ am Timer. Scrollen Sie herab bis „0“. Der Timer schaltet sich aus. An der Minutenanzeige sehen Sie zunächst „00“ und danach „--“.

B → 30 + → - 00 + → - - - +

1. Sobald die Zeit eingestellt wurde, beginnt die Rückwärtszählung. Auf der Anzeige wird die Restzeit angezeigt und die Timer-Anzeige blinkt 5 Sekunden lang auf.

HINWEIS: Der rote Punkt neben der Leistungsstufen-Anzeige leuchtet auf und zeigt an, dass die Zone ausgewählt ist.

1. Wenn der Koch-Timer abgelaufen ist, wird die entsprechende Kochzone automatisch ausgeschaltet und zeigt „H“ an.

Andere Kochzonen setzen den Betrieb fort, wenn sie nicht schon vorher ausgeschaltet wurden.

Einstellung des Timers zum Ausschalten mehr als einer Kochzone

1. Wenn Sie diese Funktion für mehrere Kochzonen verwenden, zeigt die Timer-Anzeige die jeweils kürzeste Zeit an.

(Beispiel: Einstellzeit 2 Minuten in Zone 1 und 5 Minuten in Zone 2:

An der Anzeige erscheint „2“.)

HINWEIS: Der blinkende rote Punkt neben der Leistungsstufe bedeutet, dass die Timeranzeige die Zeit der Kochzone anzeigt.

Wenn Sie die eingestellte Zeit einer anderen Kochzone prüfen möchten, berühren Sie deren Schieberegler einmal. Der Timer zeigt dann die eingestellte Zeit an.

B 3 sec 6. (Einstellung auf 5 Minuten) B 3 sec 3 x (Einstellung auf 2 Minuten) - 02 +

1. Wenn der Koch-Timer abgelaufen ist, wird die entsprechende Kochzone automatisch ausgeschaltet und „H“ wird angezeigt.

HINWEIS: Wenn Sie die Zeit nach der Einstellung des Timers ändern möchten, müssen Sie mit Schritt 1 beginnen.

Pflege und Reinigung

Was?	Abhilfe	Wichtig!
Alltägliche Verschmutzungen auf dem Glas (Fingerabdrücke, Streifen, Flecken von Lebensmitteln oder übergekochte nicht zuckerhaltige Flüssigkeiten auf dem Glas)	1. Den Netzschalter auf dem Kochfeld ausschalten.2. Einen Kochfeld-Reiniger auftragen, wenn das Glas noch warm ist (aber nicht heiß!)3. Mit einem sauberen Lappen oder Papiertuch abspülen und trockenwischen.4. Den Strom auf dem Kochfeld wieder einschalten.	Wenn die Stromversorgung auf dem Kochfeld ausgeschaltet ist, gibt es keine Anzeige für „heiße Oberfläche“, aber die Kochzone kann trotzdem heiß sein! Seien Sie besonders vorsichtig.Scharfe Scheuerschwämme, Nylon Scheuerschwämme und raue/abrasive Reinigungsmittel können das Glas zerkratzen. Lesen Sie immer das Etikett, um zu prüfen, ob der Reiniger oder Scheuerschwamm für das Kochfeld geeignet ist.Lassen Sie niemals Reinigungsrückstände auf dem Kochfeld zurück: das Glas kann dadurch Flecken bekommen.
Übergekochtes, Geschmolzenes und heiße, zuckerhaltige Flüssigkeiten auf dem Glas	mit einem Pfannenwender, Spachtel oder einer Rasierklinge für Induktionskochfelder aus Glas sofort entfernen.Achten Sie dabei immer auf heiße Kochzonen-Oberflächen:1. Den Netzschalter für die Kochfläche an der Wand ausschalten.2. Die Klinge oder das Utensil in einem 30°-Winkel festhalten und die Verschmutzung abkratzen und in einen kühlen Bereich der Kochfläche verschieben.3. Die Verschmutzung mit einem Geschirrtuch oder Papiertuch reinigen.4. Befolgen Sie die Schritte 2 bis 4 unter Punkt „Alltägliche Verschmutzungen auf dem Glas“.	Entfernen Sie die Flecken, die durch das Schmelzen oder die zuckerhaltigen, übergekochten Lebensmittel entstehen, so schnell wie möglich. Wenn sie auf dem Glas abkühlen, kann es schwerer sein, sie zu entfernen oder die Glasoberfläche kann dauerhaft beschädigt werden.Gefahr durch Schneiden: wenn die Schutzhülle entfernt wird, ist die Klinge eines Glasschabers messerscharf. Benutzen Sie ihn mit äußerster Sorgfalt und bewahren Sie ihn sicher und außerhalb der Reichweite von Kindern auf.
Überschwappen auf die Touch-Bedienungen	1. Den Netzschalter auf dem Kochfeld ausschalten.2. Die übergeschwappte Flüssigkeit aufnehmen.3. Das Touch-Bedienfeld mit einem sauberen feuchten Schwamm oder Tuch abwischen.4. Mit einem Papiertuch ganz trockenwischen.5. Den Strom auf dem Kochfeld wieder einschalten.	Das Kochfeld kann einen Piepton erzeugen und sich selbst abschalten, die Touch-Bedienungen können funktionsuntüchtig sein, solange sich Flüssigkeit darauf befindet. Stellen Sie sicher, dass das Touch-Bedienfeld trocken gewischt wurde, bevor Sie das Kochfeld wieder einschalten.

Hinweise und Tipps

Problem	Mögliche Ursachen	Was zu tun ist
Das Induktionskochfeld kann nicht eingeschaltet werden.	Kein Strom.	Stellen Sie sicher, dass das Induktionskochfeld an die Stromversorgung angeschlossen und eingeschaltet ist. Überprüfen Sie, ob ein Stromausfall in Ihrem Haus oder Wohnbereich vorliegt. Wenn Sie alles überprüft haben und das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.
Die Touch-Bedienungen sprechen nicht an.	Die Bedienungen sind gesperrt.	Die Tastensperre der Bedienelemente aufheben. Siehe Abschnitt „Verwendur des Induktionskochfeldes“ für Anweisungen.
Die Touch-Bedienungen sind schwer zu bedienen.	Es kann ein dünner Wasserfilm über den Bedienelementen liegen, oder Sie benutzen die Fingerspitzen, um die Bedienelemente zu berühren.	Stellen Sie sicher, dass das Touch-Bedienfeld trocken ist und verwenden Sie den Fingerballen, wenn Sie die Bedienelemente berühren.
Das Glas wurde zerkratzt.	Kochgeschirr mit rauen Kanten. Ungeeigneter, abrasiver Scheuerschwamm oder Reinigungsprodukte wurden verwendet.	Verwenden Sie Kochgeschirr mit flachen und glatten Böden. Siehe „Auswahl des richtigen Kochgeschirrs“ Siehe „Pflege und Reinigung“.
Einige Töpfe knistern oder knacken.	Dies kann durch die Herstellungsweise Ihres Kochgeschirrs beding sein (Lagen aus unterschiedlicher Metallen, die unterschiedlich vibrieren).	Das ist normal für Kochgeschirr und deutet nicht auf einen Fehler hin.
Das Induktionskochfeld macht ein leises, brummendes Geräusch, wenn es bei hohen Temperaturen verwendet wird.	Dies wird durch die Induktionskochtechnologie verursacht.	Das ist normal, aber das Geräusch sollte leiser werden oder komplett aufhören, wenn Sie die Temperatur senken.
Lüftergeräusche vom Induktionskochfeld.	Ein Lüfter im Induktionskochfeld wurde eingeschaltet, um die Elektronik vor Überhitzung zu schützen. Der Lüfter kann auch dann weiter laufen, wenn das Induktionskochfeld ausgeschaltet wurde.	Das ist normal und erfordert keinen Eingriff. Schalten Sie das Induktionskochfeld nicht an der Wand aus, solange der Lüfter noch läuft.
Töpfe werden nicht heiß und auf der Anzeige wird angezeigt.	Das Induktionskochfeld kann den Topf oder Pfanne nicht erkennen, weil er nicht für das Induktionskochen geeignet ist. Das Induktionskochfeld kann den Topf oder Pfanne nicht erkennen, weil er zu klein für das Kochfeld ist oder nicht richtig darauf zentriert wurde.	Verwenden Sie geeignetes Kochgeschirr für das Induktionskochfeld. Siehe Abschnitt „Auswahl des richtigen Kochgeschirrs“. Zentrieren Sie den Topf oder Pfanne und stellen Sie sicher, dass der Boden mit der Größe der Kochzone übereinstimmt.
Das Induktionskochfeld oder die Kochzone hat sich selbst unerwartet ausgeschaltet, ein Signalton ertönt und ein Fehlercode wird angezeigt (in der Regel abwechselnd mit einer oder zwei Ziffern auf der Koch-Timer-Anzeige).	Technische Störung.	Bitte notieren Sie die Buchstaben und Zahlen des Fehlers, schalten Sie das Induktionskochfeld an der Wand aus und kontaktieren Sie einen qualifizierten Techniker.

Ausfallanzeige und Inspektion

Wenn eine Störung auftritt, schaltet das Induktionskochfeld automatisch in den Schutz-Modus und zeigt die entsprechenden Schutzcodes an:

Problem	Mögliche Ursachen	Was zu tun ist
F3/F4	Temperatursensor der Induktionsspule defekt.	Bitte kontaktieren Sie den Hersteller.
F9/FA	IGBT-Temperatursensor defekt.	Bitte kontaktieren Sie den Hersteller.
E1/E2	Anormale Versorgungsspannung	Bitte überprüfen Sie, ob die Stromversorgung normal ist. Einschalten, wenn die Stromversorgung normal ist.
E3	Hohe Temperatur des Induktionsspulentemperatursensors	Bitte kontaktieren Sie den Hersteller.
E5	Hohe Temperatur des IGBT-Temperatursensors	Induktionskochfeld nach dem Abkühlen neu starten.

Die beschriebenen Punkte sind die Beurteilung und Inspektion üblicher Fehler. Bauen Sie das Gerät nicht selbst auseinander, um Gefahren und Schäden am Induktionskochfeld zu vermeiden.

Technische Merkmale

Kochfeld	HIES55MCTT
Kochzonen	5 Zonen
Versorgungsspannung	220-240V~, 50-60Hz
Installierte elektrische Leistung	2,5kw:2250-2750W oder 3,0 kw:2700-3300W oder 4,5kw:4050-4950W oder 6,5kw:5850-7150W oder 7,4kw:6600-7400W
Abmessungen des Kochfelds L×B×H (mm)	770X520X60
Einbaugröße A×B (mm)	740X490

Gewicht und Abmessungen sind ungefähre Angaben. Wir sind ständig bemüht, unsere Produkte zu verbessern, sodass Spezifikationen und Gestaltung ohne vorherige Ankündigung geändert werden können.

Installation

Vorbereitung der Installation

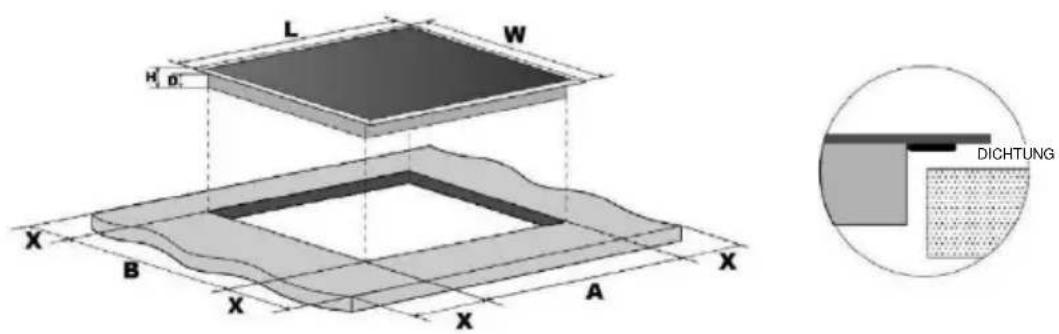

Schneiden Sie die Arbeitsfläche nach den in der Zeichnung angegebenen Maßen aus. Für Installations- und Anwendungszwecke sollten um das Loch herum mindestens 5 cm Platz gelassen werden.

Stellen Sie sicher, dass die Dicke der Arbeitsfläche mindestens 30 mm beträgt. Bitte wählen Sie eine Arbeitsfläche aus hitzebeständigem Material, um größere Verformungen durch Hitzestrahlung von den heißen Platten zu vermeiden. Wie unten dargestellt:

L W H D: X B X A X DICTUNG

L(mm)	B(mm)	H(mm)	T(mm)	A(mm)	B(mm)	X(mm)
770	520	60	56	740_+5	490_+5	50 Mini

Stellen Sie sicher, dass das Induktionskochfeld in jedem Fall gut belüftet wird und dass der Lufteintritt und -austritt nicht behindert werden. Stellen Sie sicher, dass das Induktionskochfeld in einem guten Betriebszustand ist. Wie unten dargestellt

Hinweis: Der Sicherheitsabstand zwischen der Kochplatte und dem darüber liegenden Schrank sollte mindestens 760 mm betragen.

A B E C D 0.2

A(mm)	B(mm)	C(mm)	D	E
760	50 Mini	20 Mini	Lufteintritt	Luftaustritt 10 mm

Bevor Sie das Kochfeld installieren, stellen Sie sicher, dass

• die Arbeitsfläche rechtwinklig und eben ausgerichtet ist, und dass keine strukturellen Bauteile den Platzbedarf einschränken.
• die Arbeitsfläche aus hitzebeständigem Material besteht.
• wenn das Kochfeld über einem Backofen installiert wird, der Backofen mit einem eingebauten Lüfter ausgestattet ist.
• die Installation mit allen Abstandsanforderungen und anwendbaren Normen und Vorschriften übereinstimmt.
• ein geeigneter Trennschalter mit vollständiger Trennung vom Stromnetz in der Festverdrahtung integriert ist, in Übereinstimmung mit den lokalen Regeln und Vorschriften über die Montage und Positionierung der Verdrahtung. Der Trennschalter muss von einem zugelassenen Typ sein und einen Luftspalt von 3 mm als Kontaktabstand an allen Polen (oder an allen aktiven [Phasen] Leitern, wenn die lokalen Verdrahtungsregeln hierfür eine Variante der Anforderungen vorsehen) gewährleisten.
• Der Trennschalter ist für den Benutzer mit installiertem Kochfeld leicht zugänglich.
• Wenden Sie sich an die lokalen Baubehörden und konsultieren Sie die geltenden Gesetzesvorschriften, wenn Sie Zweifel bezüglich der Installation haben.
• Verwenden Sie hitzebeständige und leicht zu reinigende Oberflächen (wie Keramikfliesen) für die Wandoberflächen um das Kochfeld herum.

Nachdem Sie das Kochfeld installiert haben, stellen Sie sicher, dass

• das Stromversorgungskabel nicht durch Schranktüren oder Schubladen zugänglich ist.
• eine ausreichende Frischluftzufuhr von außerhalb der Schränke zur Basis des Kochfeldes vorhanden ist.
• wenn das Kochfeld über einer Schublade oder einem Schrankraum installiert ist, ein Hitzeschutz unterhalb des Kochfeldes installiert wurde.
• der Trennschalter für den Benutzer leicht zugänglich ist.

Bevor die Befestigungsbügel positioniert werden

Die Einheit sollte auf einer stabilen, glatten Oberfläche (verwenden Sie die Verpackung) abgestellt werden. Wenden Sie keine Kraft auf die Bedienelemente des Kochfeldes an.

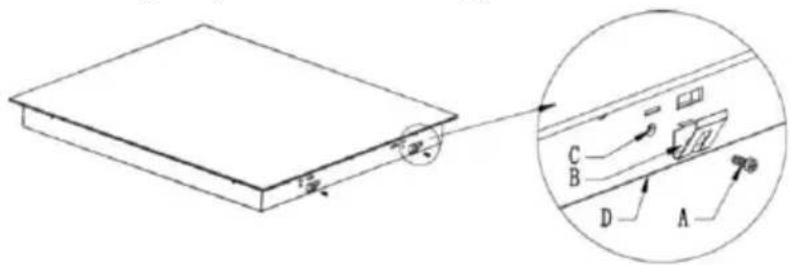

Ausrichtung der Position der Halterung

Fixieren Sie das Kochfeld nach dem Einbau in die Arbeitsfläche mit 4 angeschraubten Halterungen (siehe Abbildung).

A	B	C	D
Schraube	Halterung	Schraubenloch	Gehäuseunterseite

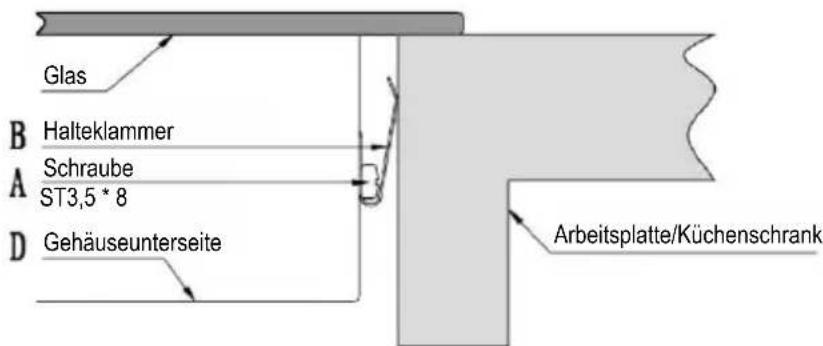

Glas B Halteklammer A Schraube ST3,5 * 8 D Gehäuseunterseite Arbeitsplatte/Küchenschrank

Vorsicht

1. Die Induktionskochplatte muss von qualifiziertem Personal oder Technikern installiert werden. Unsere Kundendienstmitarbeiter stehen Ihnen zu Diensten. Bitte führen Sie den Vorgang nie selbst aus.
2. Das Kochfeld darf nicht direkt über einem Geschirrspüler, Kühlschrank, Gefrierschrank, Waschmaschine oder Wäschetrockner installiert werden, da die Feuchtigkeit die Elektronik des Kochfeldes beschädigen kann.
3. Die Induktionskochplatte sollte so installiert werden, dass eine bessere Hitzestrahlung gewährleistet und die Zuverlässigkeit verbessert werden kan
4. Die Wand und die induzierte Kochzone über der Tischoberfläche sollten hitzebeständig sein.
5. Um Schäden zu vermeiden, müssen die Sandwich-Ebene und der Klebstoff hitzebeständig sein.

Anschließen des Kochfeldes an das Stromnetz

Dieses Kochfeld darf nur von einer entsprechend qualifizierten Person an das Stromnetz angeschlossen werden. Bevor Sie das Kochfeld an das Stromnetz anschließen, überprüfen Sie dass:

1. das Hausstromnetz für die Leistungsaufnahme des Kochfeldes geeignet ist.
2. die Spannung mit dem Wert auf dem Typenschild übereinstimmt.
3. der Querschnitt des Stromkabels für die auf dem Typenschild angegebene Last geeignet ist.

Verwenden Sie keine Adapter, Reduzierstücke oder Verzweigungseinrichtungen, um das Kochfeld an das Stromnetz anzuschließen, dies kann zu Überhitzung und Brand führen.

Das Stromkabel darf nicht mit heißen Teilen in Berührung kommen und muss so positioniert werden, dass seine Temperatur an keiner Stelle auf über 75°C ansteigen kann.

Überprüfen Sie mit einem Elektroinstallateur, ob das Hausstromnetz ohne Änderungen geeignet ist. Änderungen dürfen nur von einem qualifizierten Elektroinstallateur vorgenommen werden.

Die Stromversorgung sollte in Übereinstimmung mit der einschlägigen Norm oder mit einem 1-poligen Leistungsschalter angeschlossen werden. Die Anschlussmethode wird unten dargestellt.

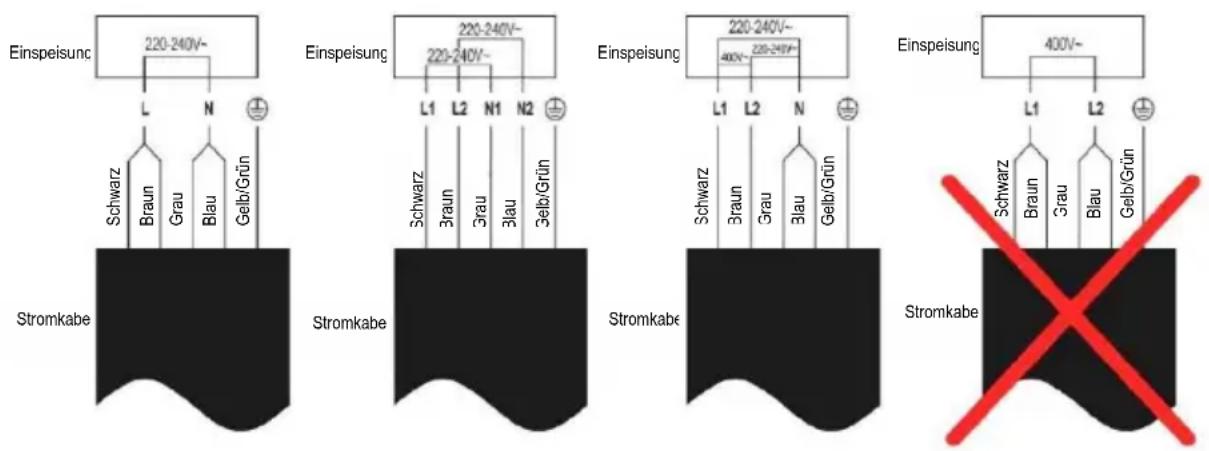

Einspeisung 220-240V~ L N Schwarz Braun Grau Blau Gelb/Grün Stromkabe Einspeisung 220-240V~ 220-240V~ L1 L2 N1 N2 Schwarz Braun Grau Blau Gelb/Grün Stromkabe Einspeisung 220-240V~ 400V~ 220-240V~ L1 L2 N Schwarz Braun Grau Blau Gelb/Grün Stromkabe Einspeisung 400V~ L1 L2 Schwarz Braun Grau Blau Gelb/Grün Stromkabe

• Wenn das Kabel beschädigt ist oder ersetzt werden muss, müssen die Arbeiten von einem Kundendienst-Vertreter mit den entsprechenden Werkzeugen durchgeführt werden, um mögliche Unfälle zu vermeiden.
• Wenn das Gerät direkt an das Stromnetz angeschlossen wurde, muss ein allpoliger Leistungsschalter installiert werden, mit einer Mindestöffnung von 3 mm zwischen den Kontakten.
• Der Installateur muss sicherstellen, dass der Stromanschluss korrekt hergestellt wurde und den Sicherheitsvorschriften entspricht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden.
• Das Netzkabel ist regelmäßig zu kontrollieren und darf nur von zugelassenem Servicepersonal ausgetauscht werden.

Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-Richtlinie

2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)

gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten

umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die

Umwelt haben) sowie (wiederverwendbare) Grundelemente. Daher ist

es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen,

um alle schädlichen Substanzen zu entfernen und wiederverwendbare

Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag,

um zu gewährleisten, dass Elektro- und Elektronik-Altgeräte nicht

zu einem Umweltproblem werden. Halten Sie sich daher bitte an die

folgenden Grundregeln:

- Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden.

- Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Alt gerät.

Informationen zu Haushaltskochfeldern gemäß der Verordnung (EU) Nr. 66/2014
		Position	Symbol	Wert	Einheit
Modellkennung				HIES55MCTT
Art des Kochfeldes:				ElektrischesKochfeld
Anzahl derKochzonenund/oder Bereiche	Zonen			5
	Bereiche
Erhitzungstechnik(Induktions-und Kochzonen,abstrahlendeKochzonen,Festplatten)	Induktions-kochzonen			X
	Induktions-kochfelder
	abstrahlendeKochzonen
	feste Platten
Für kreisförmige Kochzonen oder -bereiche: Durchmesser derNutzfläche pro elektrisch erhitzteKochzone, auf die nächsten5 mm gerundet		Hinten links	∅	-	cm
		Hintenin der Mitte	∅	-	cm
		Hinten rechts	∅	21,0	cm
		Mitte links	∅	-	cm
		Zentral	∅	21,0	cm
		Mitte rechts	∅	-	cm
		Vorne links	∅	-	cm
		Vordere Mitte	∅	-	cm
		Vorne rechts	∅	16,0	cm
Für nicht kreisförmige Kochzonenoder -bereiche: Länge und Breiteder Nutzfläche pro elektrisch erhitzteKochplatte oder -zone, auf dienächsten 5 mm gerundet		Hinten links	LB	20,020,0	cm
		Hintenin der Mitte	LB	-	cm
		Hinten rechts	LB	-	cm
		Mitte links	LB	-	cm
		Zentral	LB	-	cm
		Mitte rechts	LB	-	cm
	Vorne links	LB	20,020,0	cm
	Vordere Mitte	LB	-	cm
	Vorne rechts	LB	-	cm
Energieverbrauch pro Kochzone oder Fläche, berechnet pro kg	Hinten links	ECelectric cooking	186,5	Wh/kg
	Hinten in der Mitte	ECelectric cooking	-	Wh/kg
	Hinten rechts	ECelectric cooking	202,5	Wh/kg
	Mitte links	ECelectric cooking	-	Wh/kg
	Zentral	ECelectric cooking	186,6	Wh/kg
	Mitte rechts	ECelectric cooking	-	Wh/kg
	Vorne links	ECelectric cooking	187,3	Wh/kg
	Vordere Mitte	ECelectric cooking	-	Wh/kg
	Vorne rechts	ECelectric cooking	194,9	Wh/kg
Energieverbrauch für das Kochfeld, berechnet pro kg		ECelectric hob	191,6	Wh/kg
Angewendeter Standard: EN 60350-2 Haushaltselektroherde - Teil 2: Kochfelder - Methoden zur Messung der Leistung
Energiespartipps:Stellen Sie den Topf in die Mitte der Kochzone. So kochen Sie mit bestmöglicher Energieeffizienz.Durch Verwendung eines Deckels wird die Garzeit reduziert und durch Bewahrung der Wärme Energie gespart.Reduzieren Sie die Menge an Flüssigkeit oder Fett auf ein Minimum, um die Garzeiten zu verringern.Starten Sie das Kochen bei einer hohen Temperatur und schalten Sie die Temperatur runter, wenn das Essen erwärmt wurde.Verwenden Sie Töpfe mit einem Durchmesser, der genau so groß ist, wie der Umriss auf der ausgewählten Kochzone.
