Produkttyp	Glaskeramikhäll
Märke	BRANDT
Modell	TV224BN1
Antal värmezoner	4
Typ av värmezoner	Strålningsvärme
Dubbelzon	Ja (vänster bakre zon)
Total effekt	6,3 kW
Spänning	230 V ~ 50 Hz
Kabeltyp	H05RRF 3G2,5 mm² eller 5G1,5 mm²
Säkerhetsfunktioner	Automatisk avstängning, barnsäkring, restvärmeindikator
Timer	Ja, automatisk avstängning av zonen
Huvudbrytare	Ja, STOP-knapp
Effektnivåer	9 (inkl. Max)
Ytmaterial	Glaskeramik
Mått (B x D)	Ungefär 58 x 51 cm (uppskattning)
Vikt	Ungefär 5,5 kg (uppskattning)
Underhåll	Rengöring med speciellt glaskeramikmedel och skrapa
Rengöring	Mjuk svamp, ättika för kalkfläckar
Reparerbarhet	Originalreservdelar, auktoriserad Brandt-service
Allmän information	Bruksanvisning finns på flera språk (FR, EN, DA, SV, etc.)

Vanliga frågor - TV224BN1 BRANDT

Hur tänder jag på hällen?

Tryck på Start/Stop-knappen för önskad zon. En blinkande 0 visas. Välj sedan önskad effektnivå (1 till 9).

Vad gör jag om ett 'E'-meddelande visas?

Meddelandet E indikerar överhettning av elektronikkretsarna. Låt hällen svalna så startar den normalt igen.

Hur aktiverar jag barnsäkringen?

För att låsa manöverpanelen, tryck samtidigt på knapparna + och - (eller den kombination som anges i bruksanvisningen). En låssymbol visas. För att låsa upp, upprepa samma manöver.

Varför piper hällen under tillagningen?

Pipen kan indikera överkokning eller ett föremål på knapparna. Rengör manöverpanelen och ta bort eventuella föremål. Om pipandet fortsätter, kontrollera om funktionen automatisk avstängning har aktiverats (visning av bokstaven A).

Hur rengör jag brända fläckar på glaskeramiken?

Använd en speciell glaskeramikskrapa för att ta bort rester, rengör sedan med en mjuk svamp och ett lämpligt rengöringsmedel. För socker- eller aluminiumrester, använd en specifik produkt som innehåller silikon.

Vad betyder visningen av ett 'H'?

H indikerar att tillagningszonen fortfarande är het (restvärme). Rör inte zonen så länge indikatorn visas, risk för brännskada.

Hur använder jag dubbelzonen (stora zonen)?

För att aktivera den yttre zonen, slå först på den inre zonen, tryck sedan på knappen för dubbelzonen. Du kan justera effekten oberoende.

Hällen tänds inte alls, vad gör jag?

Kontrollera att hällen är korrekt ansluten och att säkringar eller jordfelsbrytare fungerar. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda aluminiumkastruller?

Ja, men kastrullerna måste ha platt och tjock botten. Undvik mycket tunna aluminiumkastruller som kan deformeras. Använd helst sandwichbotten (tredubbla metaller) för bättre värmespridning.

Var hittar jag reservdelar till denna häll?

Kontakta Brandts kundtjänst på 7342 1840 (i Danmark) eller din lokala återförsäljare. Använd endast originaldelar.

BRUKSANVISNING TV224BN1 BRANDT

Installations- och användningshandledning för keramikhäll

Brandt

230 V 50Hz

modell TV222....6,1 kW

modell TV224.....6,3 kW

modell TV282....6,9 kW

REF. KONSTRUKTØR 419

9962 5572 07/02

Innehållsförteckning

Automatiskt stopp är en säkerhetsfunktion i kokplattan. Den aktiveras automatiskt om du skulle glömma att stänga av kokzonen.

Forbrukt effekt	Varmesonen slokker automatisch erter
Mellom 1....4	8 timer
Mellom 5....7	2 timer
Mellom 8....Maks.	1 time

När du stänger av värmen, stängs även den extra zonen av.

Den bästa maten att använda den keramiska kokplattan på

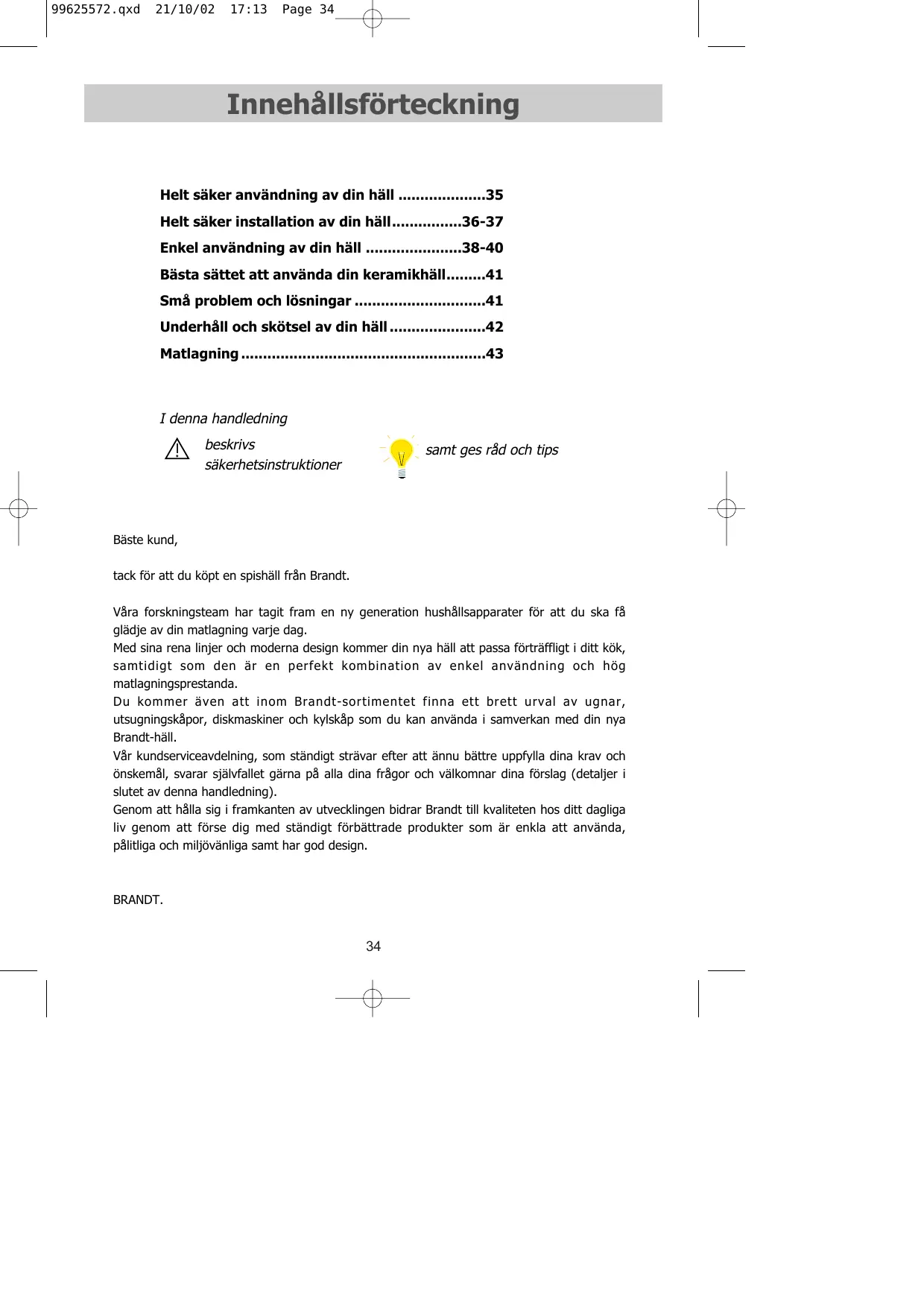

Innehållsförteckning

Helt säker användning av din häll 35

Enkel användning av din häll 38-40

Bästa sättet att använda din keramikhäll. 41

Små problem och lösningar 41

Underhåll och skötsel av din häll. 42

Matlagning 43

I denna handledning

beskrivs

säkerhetsinstruktioner

samt ges råd och tips

Bäste kund,

tack för att du köpt en spishäll från Brandt.

Våra forskningsteam har tagit fram en ny generation hushållsapparater för att du ska få glädje av din matlagning varje dag.

Med sina rena linjer och moderna design kommer din nya häll att passa förträffligt i ditt kök, samtidigt som den är en perfekt kombination av enkel användning och hög matlagningsprestanda.

Du kommer även att inom Brandt-sortimentet finna ett brett urval av ugnar, utsugningskåpor, diskmaskiner och kylskåp som du kan använda i samverkan med din nya Brandt-häll.

Vår kundserviceavdelning, som ständigt strävar efter att ännu bättre uppfylla dina krav och önskemål, svarar självfallet gärna på alla dina frågor och välkomnar dina förslag (detaljer i slutet av denna handledning).

Genom att hålla sig i framkanten av utvecklingen bidrar Brandt till kvaliteten hos ditt dagliga liv genom att förse dig med ständigt förbättrade produkter som är enkla att använda, pålitliga och miljövänliga samt har god design.

BRANDT.

Helt säker användning av din häll

Vi har utvecklat denna häll för användning i privathushåll.

Vi strävar efter att ständigt förbättra våra produkter och förbehåller oss därför rätten att göra sådana ändringar avseende tekniken, programmen eller de estetiska egenskaperna som motiveras av produktens utveckling.

Dessa hällar är konstruerade exklusivt för beredning av drycker och mat och innehåller inga asbestbaserade komponenter.

Om en spricka uppstår i glasytan, koppla omedelbart ifrån strömmen till hällen för att undvika risken för elektrisk chock. För att koppla ifrån strömmen, ta bort säkringarna eller använd avstängningsbrytaren.

Ta inte hällen i användning förrän glasytan har bytts ut.

Din häll får aldrig användas som förvaringsutrymme för några som helst produkter.

När du lagar mat, använd aldrig aluminiumfolie och placera aldrig på hällen produkter inlindade i aluminiumfolie eller produkter som djupfrysts i aluminiumförpackningar.

Aluminiumet skulle i så fall smälta och skada din häll på irreparabelt vis.

Placera kastruller på spishällens ram eller dekorationsplatta (beroende på modellen).

Anslut inte elektriska

apparater på pluggar nära hällen. Se till att strömkabeln inte kommer i kontakt med några varma zoner.

Beroende på hur ditt kök är utformat, bör du installera din häll:

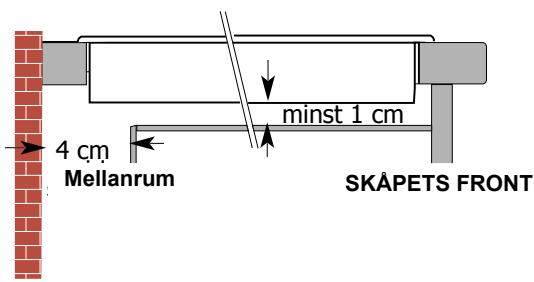

Över ett skåp

Enheten måste installeras så att stickkontakten för anslutning till elnätet är lätt åtkomlig.

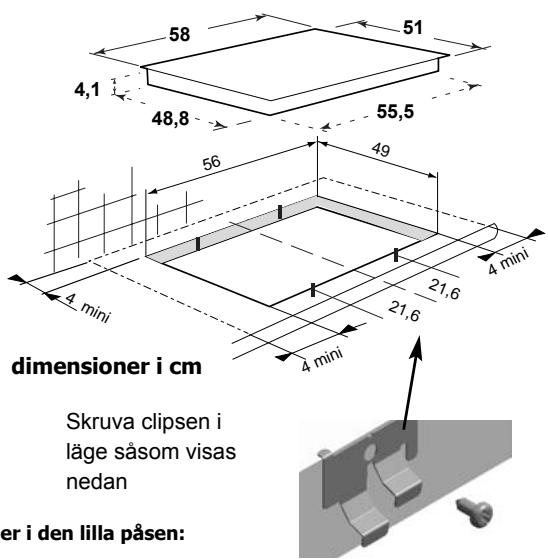

Montering

En tätning finns för att förhindra eventuell fukt från att ta sig in under hällen. - Stick in tätningen under hällens kant och sänk hällen till korrekt läge på arbetsytan. - Tätningen levereras i den lilla påsen och ska sättas på plats under hällen.

Fäst clipsen vid hällen

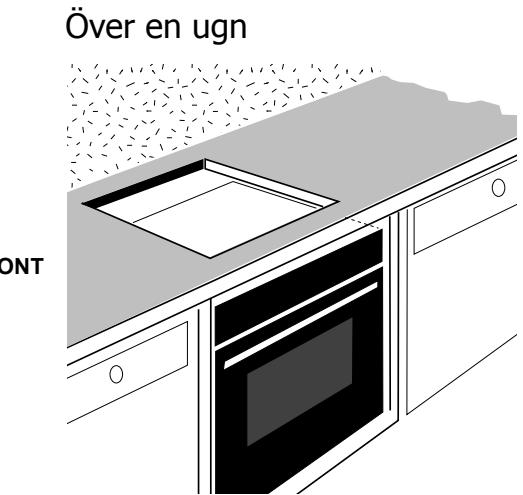

Hällen kan monteras direkt ovanpå arbetsytan över en ugn som placerats i sitt övre läge (minimiavstånd 10 mm).

När strömmen slås på, eller efter ett långt strömavbrott, visas en ljuskod på manöverpanelen. Den försvinner automatiskt efter ungefär 30 sekunder eller så snart som någon touch-tangent berörs på panelen. Detta är normalt, eftersom denna displayvisning är avsedd att användas av serviceavdelningen när så fordras. Användaren behöver under inga omständigheter ta hänsyn till den. Om enheten har en 3-fas 400 V 2N-anslutning och inte fungerar korrekt, kontrollera att noll-ledningen är korrekt ansluten. Denna försiktighetsåtgärd ska vidtas också för alla dina övriga elektroniska apparater.

230 V ~

400 V 2N ~

Du måste använda en 32 Amp säkring på din anläggning

Du måste använda en 16 Amp säkring på din anläggning

Din häll måste anslutas till elnätet med hjälp av:

• en kabel av typ H05RRF med tre 2,5 mm² ledare eller fem 1,5 mm² ledare (inklusive en gul/grön jord-ledning)
• en stickkontakt som är i överensstämmelse med normen CEI 83 eller en allpolig kretsbrytaranordning som har ett öppningsavstånd på minst 3 mm mellan kontakterna.

230 V~50 Hz

Total energiförbrukning:

TV222....6,4 kW

TV224.....6,3 kW

TV282.....6,9 kW

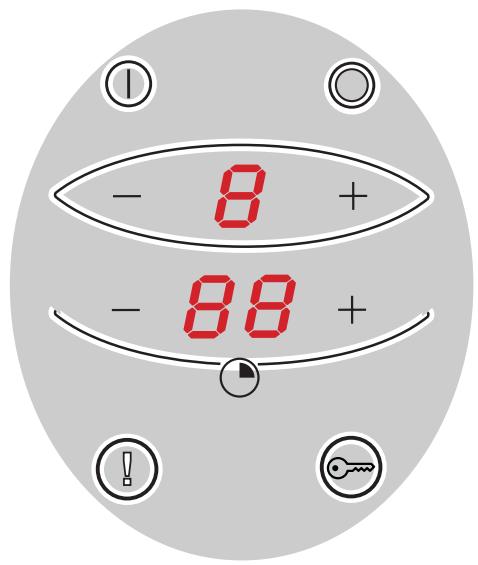

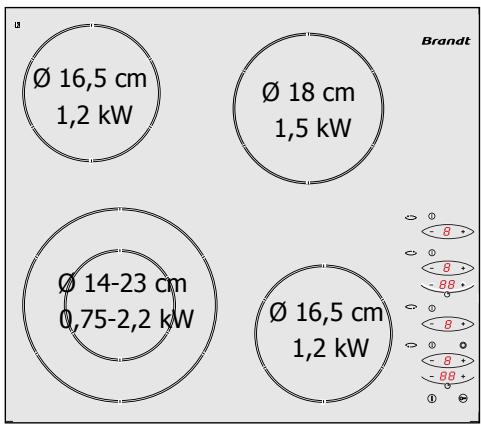

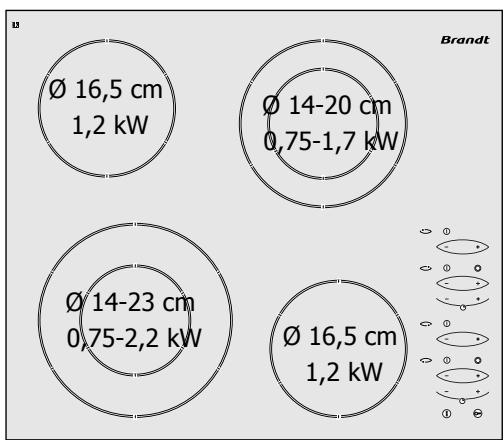

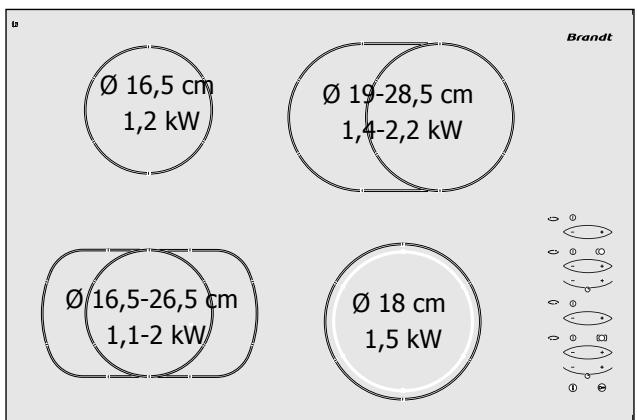

Hur din häll ser ut

TV 222 TV 224

TV 282 38

Enkel användning av din häll

Start/Stopp

En "beep"-signal och en blinkande siffra 0 visar att den aktuella värmezonen har satts igång.

Om du inte ställer in effekten kommer värmezonen att själv stängas av automatiskt.

Inställning av manuell effekt

Automatiskt stopp

Automatiskt stopp är en säkerhetsfunktion för din häll. Stoppet träder automatiskt i funktion om du skulle glömma att stänga av din matlagning.

Använd effekt	Värmezonen släcks automatisch after
Mellan 1...0,4	8 timmar
Mellan 5...0,7	2 timmar
Mellan 8....Max	1 timme

Bokstaven A visas för den aktuella värmezonen och hällen kommer att pipa under ca 2 minuter.

A kommer att fortsätta att visas till dess att någon kontrolltangent hörande till den aktuella zonen vidrörs. Hällen kommer då att pipa två gånger för att bekräfta din åtgärd.

Barnsäkerhet

Låst

Upplåst

Kontrollerna kan låsas:

• Antingen under avstängning (rengöring)
• Eller under användning (de pågående operationerna fortsätter och de visade inställningarna förblir aktiva).

I låst läge har emellertid "STOP"-touchkontrollen prioritet och bryter strömmen till hällen.

Displayen stängs av efter ett par sekunder. Den kan reaktiveras genom att man berör någon touchkontroll.

Indikator för återstående värme

Displayen visar H.

Efter ett längre strömavbrott kan en ljussignal visas i displayen. Den kommer att stängas av av sig själv efter det att man tryckt en stund på en kontrolltangent. Temperaturen hos värmezonerna kan emellertid förbli hög.

VARNING

Berör inte dessa zoner - risk för brännskada föreligger.

Enkel användning av din häll

Inställning av timern

Fungerar när aktuella värmezoner är igångsatta. Du kan när som helst ändra tillagningstiderna.

För att stoppa "beep"-ljudet, tryck på vilken kontrolltangent som helst i den aktuella värmezonen. Ljudet stoppar som standard efter ca 1 minut.

Ytterligare zon

Fungerar när huvudvärmezoner är igångsatta

start

stopp

Om värmen stängs av innebär detta automatisk avstängning av den ytterligare zonen

Bästa sättet att använda din keramikhäll

Pannor och kastruller måste vara utformade för användning på elektriska hällar.

Använd pannor med flat botten som har god kontakt med värmezonens yta. De måste vara tillverkade av:

• Rostfritt stål med en tjock trippelmetall- eller "sandwich"-botten.
• Aluminium med en tjock, slät botten. -Emaljerat stål.

För att underlätta användningen har vi framställt värmezoner som är särskilt anpassade till dina behov, icer destoindre:

Kan högre temperaturer behövas för:

• Stora mängder
• Tillagning med iced-overstackkastrull.
• Användning av glas- eller keramikkastrull.

Och lägre temperaturer erfordras för:

• Tillagning av matvaror som har tendens att lätt brännas vid (starta vid en låg temperatur, som alltid kan ökas vid behov).
• I händelse av överkokning (ta av locket, eller ta bort pannan från värmen, och sänk sedan temperaturen).

Energibesparing:

För att avsluta kokningen, vrid knoppen tillbaka till 0 och låt kokkärlet stå kvar på sin plats för att förbruka all ackumulerad värme (varigenom energi sparas).

Använd ett lock så snart det är möjligt för att minska den eventuella värmeförlusten till följd av avdunstning.

Automatisk justering av värmezonens temperatur

Den utstrålande värmezonen är självreglerande, dvs den slår på och stänger av sig själv så att den programmerade effekten förblir densamma. Under dessa betingelser förblir temperaturen konstant och är korrekt anpassad till den mat som du håller på att laga. Självregleringens frekvens beror av den effekt som används.

Liten felsökningsguide

KONSTATERAD STÖRNING	MÖJLIGA ORSA- KER	VAD GÖRA?
Vid igangsätting höser säkringen ut	Din häll är felaktigt ansluten	Verifiera anslutningen och se till att den uppyfter gällande krav.
Vid igangsätting fungerar bara den ena sidan av hällen	Din häll är felaktigt ansluten
Vid igangsätting tänds displayen	Hällen arbetar normalt	INGENTING: se kapitlet om elektrisk anslutting
Hällen fungerar inte. Ljusen i dis- playen tänds inte	Hällen fär ingen ström. Strömförsörjningen eller anslutningen är defekt.	Granska säkringarma och den elektriska brytaren.
Hällen har slutat fungera under användning och averett“bleep”- ljud.	- Overkokning har ägt rum och/eller ett främande fore- mål berör manöverpanelen.	Rengör hällen eller avlågsna fremålet och Återstarta kokningen.
Displayen visar meddelandet E	De elektroniska kretarna har blivit överhättade. Hällen har övergätt till tä- get som skyddar mot overhetting.	Låt svalna av.

Underhåll och skötsel av din häll

Du bör:

Du bör inte

Undvika stötar med kokkärl etc:

Glasytan är mycket motståndskraftig, men ej obrytbar.

Undvika att fösa kokkärl etc över glasytan, eftersom detta med tiden kommer att skada markeringarna på ytan av din keramiska häll.

Undvika att använda kokkärl med ojämn eller räfflad botten:

Dessa kan innehålla eller medföra material som kan orsaka fläckar eller repor i hällen.

Nämnda typer av olämpligt bruk, som inte orsakar några driftsavbrott eller inskränker spishällens användning, omfattas inte av garantivillkoren.

Placera ditt kokkärl mitt på en värmezon.

Använd ett kokkärl av rätt storlek. Bottnens diameter måste vara lika stor som, eller större än, den till värmezonen hörande yta som är markerad på keramikplattan.

Lämna ett tomt kokkärl på en värmezon.

Värma en stängd konservburk, eftersom den riskerar att spricka. Denna rekommendation gäller all typ av matlagning.

Lämna en kastrull eller panna som innehåller varmt fett eller olja utan uppsikt på en värmezon.

Det är mycket enkelt att rengöra ytan på din häll, i synnerhet om du följer dessa rekommendationer:

TYP AV SMUTS	HUR DU GÄR TILL VÄGA	RENGÖRINGS-PRODUKTER ATTANVANDA
Lätt	Blött väl med varmt vatten det område som skarengöras och torka sedan.	Hushållsvampar
Sammanhängande,vidbrända matrester	Blött väl med varmt vatten det område som skarengöras,anhäng)däfter att särskilt skrapdon for keramikhällar for atta bort den värsta smutsen och avs反过来 den gröv sidana ven hushållssvamp. Torka afteråt.	Hushållsvampar särskilt skrapdon forkeramikhällar
Kalkspär och -ringar	Applicera varm, vit vinäger på fläcken, lätterverkaoch torka med en mjuk trasa.- Använd ettihandeln vanligt rengöringsmedel.	Särskildrengöringspasta forkeramikhällar
Inkrustationer orsakadeav socker som kokat over,smäl aluminium ellerplast.	- Applicera på ytan att specialengöringsmedel forkeramikhällar, foreträdesvis att som innehällersilikon (skyddsverkan).	Särskiltrengöringsmedelfor keramikhällar

RÄTTER		MAX 9	MYCKET VARMT 8-7	VARMT 6	MEDIUM 5-4	SJUDNING ÄTERVÄRMNING 3 2 1
SOPPOR	BULJONG
FISK	FISKBUJONG DJUPFRYSK
SÄSER	TJOCKA, REDDA MED MJÖL GJORDA PÅ SMÖR OCH ÅGG
GRÖNSAKER	ENDIVER, SPENAT TORRA BILKORNSAKER, KOKT POTATIS BRYNT POTATIS STEKT POTATIS UPPTINING AV GRÖNSAKER
KÖTT	KÖTT I TUNNA SKIVOR STEKAR GRILLAT KÖTT (GRILLPANNA AV GAMKÄRN)
FRITERING	FRUSNA POMMES FRIVES FÄRSKA POMMES FRIFES
DIVERSE	TRYCKKOKARE KOMPOTTER PANNAKOR VANILJSAS SMÄLT CHOKLAD SYLT ÖCH WARM MEDAD MJÖK STEKT ÅGG PASTA BABYMAT I GLAS (VATTENBAD) RAGUER RIS MED GRÖNSAKER RISGRYNSGROT

maximal effekt reserverad för stekning och snabbkokning.

långsam kokning snabb kokning

koka eller steka

kokning med lock lägga till mat

Bästa kund!

Vi hoppas att bruksanvisningen har besvarat era frågor. Om så ej är fallet är ni välkomna att kontakta oss per telefon. Skulle det mot förmodan uppstå ett fel, är det viktigt att endast kvalificerad hjälp rekvireras och att endast originaldelar används vid reparation. Uppge alltid apparatens fullständiga typ- och identitetsnummer vid reklamation. Upplysningar om detta finns på apparatens typskylt.

Innan ni ringer efter service måste ni undersöka felorsaker som ni själva kan åtgärda. O berättigat tillkallande av serviceassistans måste ni själva betala.

Reklamationsrätten gäller enligt köplagen. Denna reklamationsrätt inskränker inte er återförsäljares ansvar enligt köplagen och en reklamation till oss verkar samtidigt som en reklamation till er återförsäljare.

Inköpsdatum ska kunna dokumenteras med hjälp av en faktura/kvitto.

För upplysning om kundservice ber vi er vänligen att kontakta er återförsäljare.
