Produkttyp	Professionell högtryckstvätt
Märke	Kärcher
Modell	HD 17154 S Classic
Arbetstryck (med standardmunstycke)	15 MPa (150 bar)
Max. övertryck	21 MPa (210 bar)
Vattenflöde	28,33 l/min
Max. matningstemperatur	60 °C
Elektrisk anslutning	400 V / 3 faser / 50 Hz / 9,0 kW
Skyddsklass	IPX5
Huvudsäkring	16 A (trög, kurva C)
Typisk driftvikt	73 kg
Mått (L × B × H)	720 × 637 × 1080 mm
Motoroljetyp	15W40 (mängd: 1,2 l)
Ljudtrycksnivå LpA	76 dB(A)
Ljudeffektnivå LWA	93 dB(A)
Hand-armvibrationer	3,0 m/s² (osäkerhet K=0,8 m/s²)
Säkerhetsanordningar	Tryckvakt, recirkulationsventil, motortermoskydd, säkerhetsspärr
Vattenanslutning	Max. tryck 1 MPa, max. temperatur 60 °C, min. flöde 31,6 l/min
Max. sughöjd	0,5 m
Medföljande tillbehör	Högtrycksmunstycke, EASY!Lock-lans, högtryckspistol, EASY!Lock-högtrycksslang, lanshållare, tillbehörsfack
Rengöringsmedelskompatibilitet	Skumlans med behållare (tillval) med doseringsinställning
Förvaring och transport	Styre för transport, lanshållare, krok för kabel och slang, frostskydd rekommenderas

Vanliga frågor - HD 17154 S Classic Kärcher

Hur startar jag högtryckstvätten HD 17154 S Classic?

Se till att apparaten är korrekt ansluten till vatten och el. Öppna vattenkranen, ställ sedan huvudströmbrytaren i läge « 1 ». Lås upp pistolen genom att trycka säkerhetsspärren bakåt och dra avtryckaren. Motorn startar automatiskt via tryckvakten.

Hur använder jag rengöringsmedel med denna apparat?

Använd en skumlans med behållare (tillval). Fyll behållaren med rengöringsmedel, sätt in önskad propp (1=låg, 2=medel, 3=hög) i sugsängen, montera sedan lansen på pistolen. Spruta rengöringsmedlet på den torra ytan, låt verka, skölj sedan med högtrycksstrålen.

Vilken typ av vatten kan jag använda?

Använd rent eller återanvänt vatten som uppfyller gränsvärdena: pH 6,5-9,5, konduktivitet ≤ 2000 µS/cm, klorider < 300 mg/l, total hårdhet < 28 °dH, järn < 0,5 mg/l, etc. Använd inte smutsigt vatten för att undvika skador på pumpen.

Hur luftar jag apparaten före användning?

Skruva loss högtrycksmunstycket från lansen. Låt apparaten gå tills det inte längre finns luftbubblor i vattnet. Upprepa vid behov start/stopp-cykeln. Sätt tillbaka munstycket efter luftning.

Hur underhåller jag tvätten regelbundet?

Före varje användning, kontrollera skicket på kabeln och högtrycksslangen. Varje vecka, rengör finfiltret och kontrollera oljenivån (ska vara mitt i oljeglaset). Var 500:e timme eller minst en gång per år, låt oljan bytas och utför service hos auktoriserad verkstad.

Vad gör jag om apparaten inte startar?

Kontrollera nätkabeln, spänningen och säkringen. Om apparaten har överhettats, ställ strömbrytaren på 0, låt svalna i 15 minuter, försök sedan igen. Om problemet kvarstår, kontakta kundtjänst.

Hur förvarar jag apparaten efter användning?

Förvara den inomhus, frostfritt. Töm vattnet ur apparaten och slangarna. Linda upp kabeln och slangen på deras krokar. Placera lansen och pistolen på hållarna. För frostskydd, pumpa in glykolbaserat frostskyddsmedel i apparaten.

Vilka är de viktiga säkerhetsanordningarna?

Tryckvakten stoppar pumpen när avtryckaren släpps. Recirkulationsventilen skyddar pumpen vid minskat flöde. Termoskyddet stänger av apparaten vid överhettning. Säkerhetsspärren låser pistolen för att förhindra oavsiktlig aktivering.

Hur löser jag tryckförlust?

Kontrollera munstyckets storlek (ska motsvara specifikationerna), rengör eller byt ut det. Lufty apparaten. Rengör finfiltret. Se till att vattenflödet är tillräckligt (min. 31,6 l/min). Kontakta auktoriserad verkstad om det behövs.

Kan jag använda en förlängningskabel?

Ja, men använd en kabel med tillräcklig area: 2,5 mm² för 10 m längd, 4 mm² för 30 m. Rulla ut kabeln helt och följ lokala bestämmelser. Apparaten måste anslutas till ett jordat uttag.

BRUKSANVISNING HD 17154 S Classic Kärcher

Leveringsomvang.... 29

① Olieaftapningsskrue
② Oliestandsvisning

Risiko for tilskadekomst

1. Skyv sikkerhetsläsen bakover.

Skade på apparatet forårsaket av vann som fryser Tøm apparatet fullstendig for vann.

c Sett apparatbryteren på «I/ON»

Avsedd användning.... 58

Miljöskydd.... 58

Tillbehör och reservdelar.... 58

Leveransens omfattning 58

Säkerhetsinformation 58

Maskinbeskrivning....59

Montering 59

Elanslutning....59

Vattenanslutning....59

Manövrering 60

Transport 61

Lagring 61

Skötsel och underhåll.... 61

Hjälp vid störningar.... 61

Garanti....62

Tekniska data 62

EU-försäkran om överensstämmelse 63

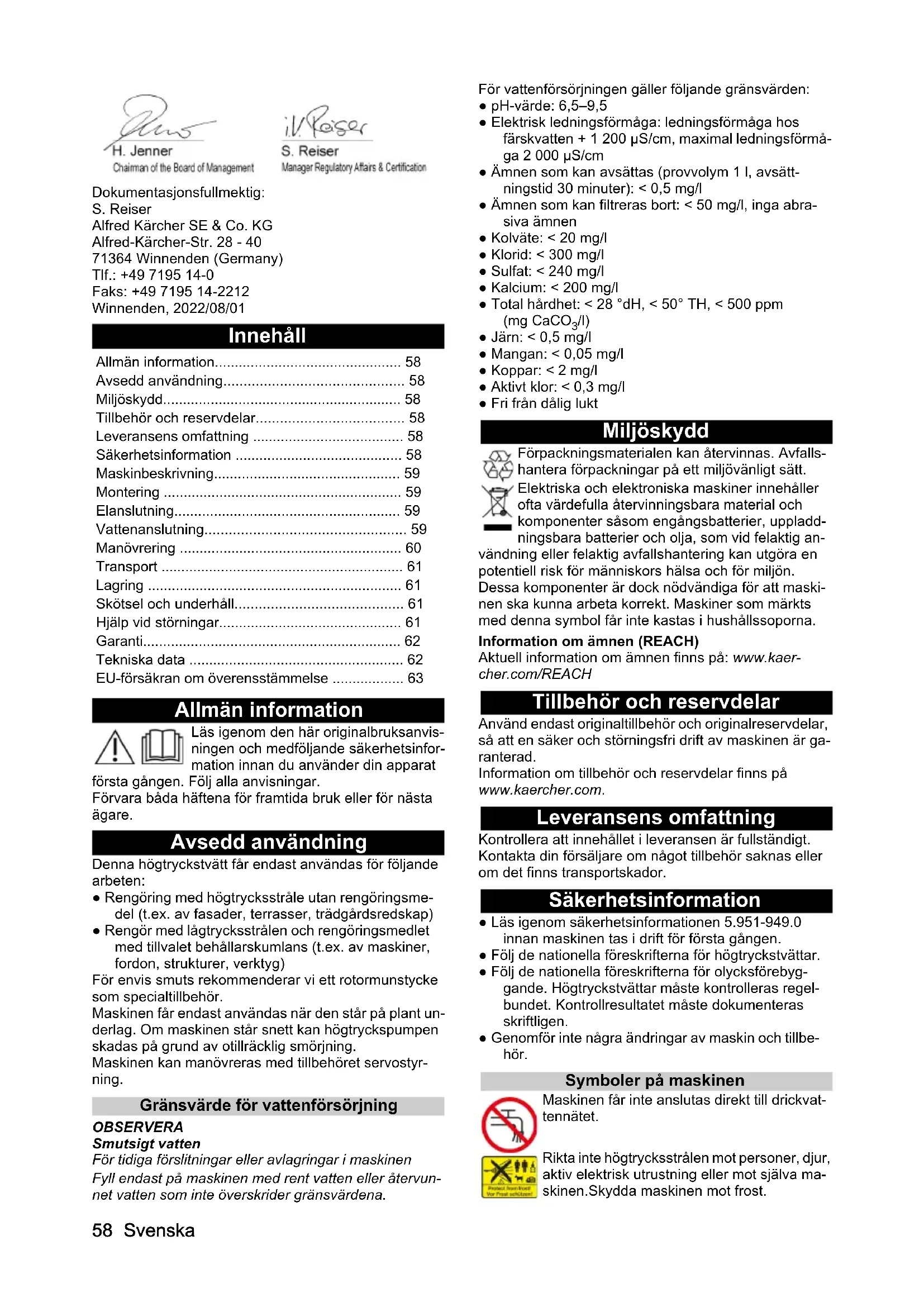

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Avsedd användning

Denna högtryckstvätt får endast användas för följande arbeten:

- Rengöring med högtrycksstråle utan rengöringsmedel (t.ex. av fasader, terrasser, trädgårdsredskap)

- Rengör med lågtrycksstrålen och rengöringsmedlet med tillvalet behållarskumlans (t.ex. av maskiner, fordon, strukturer, verktyg)

För envis smuts rekommenderar vi ett rotormunstycke som specialtillbehör.

Maskinen får endast användas när den står på plant underlag. Om maskinen står snett kan högtryckspumpen skadas på grund av otillräcklig smörjning.

Maskinen kan manövreras med tillbehöret servostyrning.

Gränsvärde för vattenförsörjning

OBSERVERA

Smutsigt vatten

För tidiga förslitningar eller avlagringar i maskinen

Fyll endast på maskinen med rent vatten eller återvunnet vatten som inte överskrider gränsvärdena.

För vattenförsörjningen gäller följande gränsvärden:

• pH-värde: 6,5–9,5

- Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 μS/cm, maximal ledningsförmåga 2 000 μS/cm

- Ämnen som kan avsättas (provvolym 1 l, avsättningstid 30 minuter): < 0,5 mg/l

- Ämnen som kan filtreras bort: < 50 mg/l, inga abrasiva ämnen

• Kolväte: < 20 mg/l

- Klorid: < 300 mg/l

- Sulfat: < 240 mg/l

- Kalcium: < 200 mg/l

- Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Järn: < 0,5 mg/l

• Mangan: < 0,05 mg/l

- Koppar: < 2 mg/l

- Aktivt klor: < 0,3 mg/l

- Fri från dålig lukt

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsinformation

- Läs igenom säkerhetsinformationen 5.951-949.0 innan maskinen tas i drift för första gången.

- Följ de nationella föreskrifterna för högtryckstvättar.

- Följ de nationella föreskrifterna för olycksförebyggande. Högtryckstvättar måste kontrolleras regelbundet. Kontrollresultatet måste dokumenteras skriftligen.

- Genomför inte några ändringar av maskin och tillbehör.

Symboler på maskinen

Maskinen får inte anslutas direkt till drickvattennätet.

Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda maskinen mot frost.

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Säkerhetsanordningarna ställs in och plomberas på fabriken. Endast kundtjänst gör inställningar.

Tryckkontakt

Tryckkontakten kopplar från högtryckspumpen när avdragsspaken på spolhandtaget släpps och högtrycksstrålen stoppas.

Om man rör avdragsspaken kopplas pumpen till igen.

Överströmningsventil

När vattenmängden minskas med tryck- och mängdregleringen öppnas överströmningsventilen och en del av vattnet rinner tillbaka till pumpens sugsida.

Motorskyddsbrytare

Vid för hög strömförbrukning stänger motorskyddsbrytaren av maskinen.

Maskinbeskrivning

Maskinöversikt

Bild A

⑩ Strålrör EASY!Lock Classic

⑪ Spolhandtag EASY!LOCK Classic

⑫ Säkerhetsspärr

⑬Avdragsspak

⑭Högtrycksslang EASY!Lock Classic

15 Strålrörshållare

⑯ Tillbehörsfack

⑰Tryck- och mängdreglering

⑱Högtrycksanslutning EASY!Lock

⑲ Finfilter

20 Vattenanslutning

Färgmärkning

- Manövreringselement för rengöringsprocessen är gula.

- Manövreringselement för underhåll och service är ljusgrå.

Montering

Montera skjutbygeln

1. Sätt skjutbygeln på rörramen.

Bild B

① Skjutbygel

2 Rörram

1. Säkra båda anslutningspunkterna med skruvar, brickor och muttrar. Bild C

① Skruv M8x45

② Bricka 8

③ Skjutbygel

④ Mutter M8, självlåsande

5 Rörram

Installera oljeavluftningen

1. Skruva ut pluggen och kassera den. Bild D

1 Plugg

2 Avluftningsskruv

1. Skruva i avluftningsskruven och dra åt den.

OBSERVERA

Skaderisk

Om pluggen inte byts ut mot avluftningsskruven före drift kan högtryckspumpen skadas.

Pluggen måste bytas ut mot avluftningsskruven.

Kontrollera oljenivå

1. Ställ maskinen vågrätt.

2. Oljenivån måste ligga i mitten av nivåindikeringen.

3. Skruva vid behov ut avluftningsskruven och fyll på olja (se "Tekniska data").

Montera tillbehör

Hänvisning

EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vridning.

1. Sätt fast högtrycksmunstycket på strålröret.

2. Montera kopplingsmuttern och dra åt för hand (EASY!Lock).

3. Anslut strålröret till spolhandtaget och dra åt för hand (EASY!Lock).

4. Anslut högtrycksslangen till spolhandtaget och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

Elanslutning

△FARA

Risk för skador på grund av elektrisk stöt

Anslut maskinen till elnätet med en kontakt. Det är förbjudet med en anslutning till elnätet som inte går att bryta. Kontakten syftar till att bryta anslutningen till nätet. Anslut bara maskinen till växelström.

Använd en förlängningskabel med tillräckligt tvärsnitt (se "Tekniska data").

Rulla av förlängningskabeln helt från kabeltrumman.

1. Linda upp nätkabeln och lägg den på golvet.

2. Sätt in strömkontakten i eluttaget.

Vattenanslutning

Anslutning till en vattenledning

△VARNING

Returflöde av smutsigt vatten till drickvattennätet

Hälsofara

Följ föreskrifterna från vattenverket.

Enligt gällande föreskrifter får maskinen aldrig drivas utan systemseparerare på drickvattennätet. Använd en systemseparerare från KÄRCHER eller alternativt en systemseparerare i enlighet med EN 12729 typ BA. Vatten som har passerat en systemseparerare gäller inte längre som drickbart. Anslut alltid systemseparerare till vattenförsörjningen och aldrig direkt till maskinens vattenanslutning.

1. Kontrollera vattenförsörjningens tilloppstryck, tilloppstemperatur och tilloppsmängd (se kapitel Tekniska data).
2. Koppla samman systemsepareraren och maskinens vattenanslutning med en vattentillflödesslang (krav på vattentillflödesslang, se kapitel Tekniska data).
3. Öppna vattentillflödet.

Suga upp vatten ur behållaren

1. Skruva fast sugslangen med filtret på vattenanslutningen (beställningsnummer av filter, se kapitel Tekniska data).
2. Avlufta maskinen (se kapitel Avlufta maskinen).

Avlufta maskinen

1. Skruva loss högtrycksmunstycke från strålröret.
2. Kör maskinen tills vattnet kommer ut utan blåsor.
3. Vid problem med avluftningen ska maskinen köras i 10 sekunder och sedan stängas av. Upprepa förloppet flera gånger.
4. Stäng av maskinen.
5. Skruva på högtrycksmunstycket på strålröret.

Manövrering

⚠️FARA

Högtryck-vattenstråle

Risk för personskador

Fixera aldrig avdragsspaken i aktiverad position.

Före alla arbeten på maskinen ska spolhandtagets säkerhetsspärr skjutas framåt.

Håll i spolhandtaget och strålröret med båda händerna.

△VARNING

Defekt maskin och defekta tillbehör, defekta tilledningar och anslutningar

Risk för personskador

Maskinen får endast användas i felfritt tillständ.

Drift med högtryck

Hänvisning

Maskinen är utrustad med en tryckkontakt. Motorn startas endast om spolhandtaget är öppet.

1. Ställ maskinens strömbrytare på "1".
2. Frigör handsprutpistolen genom att skjuta säkerhetsspärren bakåt.
3. Dra i spolhandtagets avtryckarhandtag.
4. Ställ in arbetstryck och vattenmängd genom att vri-da (steglöst) på tryck- och mängdregulatorn (+/-)

Drift med rengöringsmedel

△VARNING

Beakta säkerhetsinformationen för rengöringsmedel.

OBSERVERA

Felaktigt rengöringsmedel

Skador på maskinen och rengöringsobjekten Använd endast rengöringsmedel som är tillåtna av KÄRCHER.

Observera de doseringsrekommendationer och anvisningar som medföljer rengöringsmedlet.

Var sparsam med rengöringsmedel för att skydda miljön.

Hänvisning

KÄRCHER-rengöringsmedel garanterar ett störningsfritt arbete. Låt oss ge dig råd eller beställ vår katalog eller våra informationsblad om rengöringsmedel.

Hänvisning

För drift med rengöringsmedel behövs en behållarskumlans (tillval).

1. Skruva loss behållaren.

Bild E

1 Behållare
② Skumunstycke
③ Spolhandtag
④ Sugslang
5 Bländarsats
Rengöringsmedelstillsats: 3=hög, 2=medel, 1=låg

1. Stick in önskad bländare i sugslangen.
2. Fyll på rengöringsmedel i behållaren.
3. Skruva på behållaren på skumunstycket.
4. Lossa strålrörets från spolhandtaget.
5. Fäst behållarskumlansen på spolhandtaget och dra åt ordentligt.
6. Ta högtryckstvätten i drift.

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).
2. Spola bort den upplösta smutsen med högtrycksstrålen.

Efter drift med rengöringsmedel

Behållarskumlansen måste spolas efter användning för att undvika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.
2. Häll tillbaka resterande rengöringsmedel i leveransförpackningen.
3. Fyll behållaren med klart vatten.
4. Skruva på behållaren på behållarskumlansen.
5. Kör behållarskumlansen i ca 1 minut för att spola ur rester av rengöringsmedlet.
6. Töm behållaren.

Avbryta drift

1. Stäng spolhandtaget. Maskinen stängs av
2. Skjut säkerhetsspärren framåt. Spolhandtaget är säkrat.

Fortsätt drift

1. Skjut säkerhetsspärren bakåt. Spolhandtaget är osäkrat.
2. Öppna spolhandtaget. Maskinen slås på.

Avsluta drift

1. Stäng vattentillflödet.
2. Öppna spolhandtaget.
3. Ställ in maskinens strömbrytare på "I/ON" och kör maskinen i 5–10 sekunder.
4. Stäng spolhandtaget.
5. Ställ maskinens strömbrytare på "0/OFF".

6. Dra ut nätkontakten ur vägguttaget med torra händer.

7. Avlägsna vattentillflödet.

8. Öppna spolhandtaget tills maskinen är trycklös.

9. Skjut säkerhetsspärren framåt.

Spolhandtaget är säkrat.

Transport

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport och förvaring.

- Transportera maskinen i fordon: Maskinen ska säkras så att den inte kan halka och välta enligt gällande riktlinjer.

- Vid lång transport av maskinen: Använd skjutbygeln för att dra i eller skjuta på maskinen.

Lagring

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport och förvaring.

Förvara endast maskinen inomhus.

Förvara maskinen

1. Lägg strålröret med spolhandtaget på de båda strålrörshållarna.

2. Rulla upp nätkabeln och häng den över kabelkroken.

3. Rulla upp högtrycksslangen och häng upp slangkroken.

Frostskydd

OBSERVERA

Frost

Maskinen förstörs när vattnet fryser

Töm maskinen helt på vatten.

Förvara maskinen på en frostfri plats.

Om frostfri förvaring inte är möjlig:

1. Tappa ur vattnet.

2. Pumpa vanligt frostskyddsmedel genom maskinen.

Hänvisning

Använd vanligt glykolbaserat frostskyddsmedel för motorfordon. Observera frostskyddsmedelstillverkarens anvisningar.

1. Kör maskinen i högst 1 minut tills pumpen och ledningarna är tomma.

Skötsel och underhåll

⚠️FARA

Maskin som startar oavsiktligt

Skaderisk, risk för elektriska stötar

Stäng av maskinen före alla arbeten och dra ur nätkontakten.

Hänvisning

Spillolja får endast avfallshanteras vid avsedda insamlingsplatser. Lämna in eventuell spillolja på en sådan plats. Nedsmutsning av miljön med spillolja är straffbart.

Säkerhetsinspektion/underhållsavtal

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

Underhållsintervaller

Före användning

- Kontrollera att nätkabeln inte är skadad.

Se till att kundtjänst eller en elektriker omedelbart ersätter en skadad kabel.

- Kontrollera om högtrycksslangen är skadad. Skadad högtrycksslang ska genast ersättas.

- Kontrollera maskinens täthet. 3 droppar vatten per minut är tillåtna. Kontakta kundtjänst vid större läckage.

Varje vecka

- Kontrollera oljenivån. Om oljan är mjölkig (vatten i oljan) ska kundtjänst genast kontaktas.

- Rengör finfiltret. Bild F

① Filterkåpa

2 Finfilter

③ Anslutningsstöd

④ Kopplingsmutter

a Skruva loss kopplingsmuttern.

b Dra ut anslutningsfästet.

c Dra ut finfiltret ur filterhuset.

d Skölj finfiltret med rent vatten eller blås ut det med tryckluft.

e Sätt in finfiltret i filterhuset.

f Fäst anslutningsfästet.

g Skruva i kopplingsmuttern och dra åt för hand.

Var 500:e drifttimme, minst en gång per år

- Låt kundtjänst utföra underhåll på maskinen.

- Byt olja i högtryckspumpen.

Bild G

① Avluftningsskruv

② Oljenivåindikering

b Tappa av oljan i ett uppsamlingskärl.

c Skruva i oljeavtappningsskruven och dra fast.

d Skruva ut avluftningsskruven.

e Fyll på ny olja långsamt så att luftbubblor kan komma ut. Oljemängd och oljetyp, se "Tekniska data".

f Sätt tillbaka avluftningsskruven.

Hjälp vid störningar

△FARA

Maskin som startar oavsiktligt, beröring av strömförande delar

Skaderisk, risk för elektriska stötar

Stäng av maskinen innan arbeten utförs på maskinen.

Låt yrkespersonal utföra alla kontroller och arbeten på de elektriska delarna.

Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel.

Det går inte att starta maskinen

1. Kontrollera att nätkabeln inte är skadad.

2. Kontrollera nätspänningen.

3. Om maskinen är överhettad:

a Ställ maskinens strömbrytare på "0/OFF".

b Låt maskinen svalna i minst 15 minuter.

c Ställ maskinens strömbrytare på "I/ON".

1. Kontakta kundtjänst vid elfel.

Inget tryck skapas i maskinen

1. Kontrollera om högtrycksmunstycket har rätt storlek (se kapitlet "Tekniska data").

2. Rengör eller byt munstycket.

3. Avlufta maskinen (se kapitlet "Vattenanslutning/Avlufta maskinen")

4. Rengör finfiltret, byt ut vid behov (se kapitlet "Skötsel och underhåll/Varje vecka").

5. Kontrollera vattentillflödesmängden (nödvändig mängd anges i kapitlet "Tekniska data").
6. Kontakta kundtjänst vid behov.

Vattenmängden är för låg

1. Vid användning av en lång högtrycksslang eller en högtrycksslang med litet tvärsnitt ska ett större högtrycksmunstycke fästas på strålröret.

Pumpen är otät.

Upp till 3 droppars vattenutträde per minut är tillåtet.

- Låt kundtjänst kontrollera maskinen vid större läckage.

Pumpen hackar

1. Kontrollera vattentillflödesmängden (nödvändig mängd anges i kapitlet "Tekniska data").
2. Avlufta maskinen (se kapitlet "Vattenanslutning/Avlufta maskinen")

3. Rengör finfiltret, byt ut vid behov (se kapitlet "Skötsel och underhåll/Varje vecka").

4. Kontakta kundtjänst vid behov.

För lite rengöringsmedeltillsats

1. Kontrollera om behållarskumlansen som används matchar maskinens flödeshastighet.

2. Fyll på behållarskumlansens bägare.

3. Sätt in en större bländare i sugslangen.
4. Kontrollera om det finns rengöringsmedelsavlagringar i sugslangen och behållarskummunstycket. Avlägsna avlagringarna med ljummet vatten.
5. Kontakta kundtjänst vid behov.

Skumbildningen är för låg

1. Kontrollera om behållarskumlansen som används matchar maskinens flödeshastighet.
2. Kontrollera om det finns rengöringsmedelsavlagringar i sugslangen och behållarskumlansen. Avlägsna avlagringarna med ljummet vatten.
3. Kontakta kundtjänst vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Landspecifika varianter
Land EU EU EU EU
Elanslutning
Spänning		V		400
F	a	s	~	3	3	3	3
Frekvens Hz 50	50	50	50
Maximalt tillåten nätimpedans		Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Anslutningseffekt kW	8,0	8,8	8,8	9,0
Kapslingsklass			IPX5	IPX5	IPX5	IPX5
Säkring (trög, typ C)		A	16	16	16	16
Förlängningskabel 10 m		mm2	2,5	2,5	2,5	2,5
Förlängningskabel 30 m		mm2	4	4	4	4
Vattenanslutning
Tilloppstryck (max.)		MPa	1	1	1	1
Tilloppstemperatur (max.)		°C	60	60	60	60
Tilloppsmängd (min.)		l/min	20	20	25	31,6
Insugningshöjd (max.)		m	0,5	0,5	0,5	0,5
Minsta längd vattentillflödesslang		m	7,5	7,5	7,5	7,5
Minsta diameter vattentillflödesslang		in	1	1	1	1
Sugfilter beställningsnummer			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Effektdata maskin
Standardmunstyckets munstycksstorlek			050	045	075	105
Vattendrifttryck med standardmunstycke		MPa	21	25	18	15
Driftsövertryck (max.)		MPa	27	31	24	21
Transportmängd, vatten		l/min	16,7	16,7	21,67	28,33
Spolhandtagets rekylkraft		N	57	63	69	85
Mätt och vikter
Typisk arbetsvikt		kg	60	67	67	73
Längd		mm	720	720	720	720

Bredd mm 637 637 637 637

Höjd mm 1080 1080 1080 1080

Oljemängd I 0,65 0,65 0,65 1,2

Oljetyper Typ 15W40 15W40 15W40 15W40

Fastställda värden enligt EN 60335-2-79

Hand-arm-vibrationsvärde m/s	^2	2,8	3,7	2,9	3,0
Osäkerhet K	m/s ^2	0,8	0,9	0,8	0,8
Ljudtrycksnivå L_pA	dB(A)	69	74	74	76
Osäkerhet K_pA	dB(A)	3	3	3	3
Ljudeffektsnivå L_WA + Osäkerhet K_WA	dB(A)	86	91	91	93

Orsak till undantag enligt förordning (EU) 2019/1781 bilaga I avsnitt 2 (12): j)

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.367-xxx

Gällande EU-direktiv

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Tillämpad(e) förordning(ar)

(EU) 2019/1781

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Tillämpade nationella standarder

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

HD 10/21-4 S Classic

Uppmätt: 84

Garanterad: 86

HD 13/18-4 S Classic

Uppmätt: 89

Garanterad: 91

HD 10/25-4 S Classic

Uppmätt: 89

Garanterad: 91

HD 17/15-4 S Classic

Uppmätt: 91

Garanterad: 93

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
