BRUKSANVISNING WX 1011 Weller

SV Översättning av bruksanvisning i original

Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.

Tillverkningen lyder under höga kvalitetskrav som säkerställer problemfri funktion för verktyget.

Läs bruksanvisningen och bifogade säkerhetsanvisningar före igångsättning och innan du börjar arbeta med verktyget.

Förvara bruksanvisningen så att den alltid finns till hands för alla användare.

Denna bruksanvisning innehåller viktig information om hur du startar verktyget säkert och fackmässigt, hur du använder och underhåller det samt hur du själv åtgärdar enkla fel.

Verktyget har tillverkats i enlighet med den senaste tekniken och gällande säkerhetstekniska regler.

Det finns dock risk för person- och materiella skador om man inte följer säkerhetsanvisningarna i det medföljande säkerhetshäftet och varningsanvisningarna i denna bruksanvisning.

Av säkerhetsskäl får barn och ungdomar under 16 år, samt personer som inte har satt sig in i denna bruksanvisning, inte använda verktyget. Se till att barn inte leker med apparaten.

Detta verktyg är av inte avsett för användning av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk kapacitet eller som saknar erfarenhet och/eller kunskap om verktyget.

Varning! Elstöt

Om manöverenheten ansluts felaktigt finns risk för strömslag, vilket kan leda till skador på personer och på verktyget.

Innan du tar styrenheten i drift bör du noggrant läsa igenom de medföljande säkerhetsanvisningarna, säkerhetsanvisningarna i denna bruksanvisning samt din styrenhets bruksanvisning och noggrant iaktta alla de försiktighetsåtgärder som beskrivs i dessa.
■ Anslut enbart WELLER WX-verktyg.
Använd aldrig USB-porten som spänningskälla för externa apparater.

Om enheten är defekt finns det risk för att strömförande ledningar ligger blottade eller att skyddsledaren inte fungerar.

■ Reparationer måste utföras av personer som har utbildats av Weller.
- Om anslutningsledningen på elenheten är skadad måste den ersättas med en specialisedning som du beställer via kundservice.

Varning! Risk för brännskador

Vid användning av manöverenheten kan lödverktyget brännas ut. Verktyg kan vara varma en längre tid efter det att de kopplats från.

När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren.
Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta.
Rikta inte varmluftskolven mot personer eller brännbara material.

Använd Maskinen Enligt Anvisningarna

Försörjningsenhet WELLER WX-lödverktyg. Använd endast lödstationen/avlödningsstationen/hetluftsstationen enligt det syfte som angetts i bruksanvisningen, för lödning och avlödning under de villkor som anges här.

Brandfarliga gaser och vätskor får inte sugas ut.

Verktyget får enbart drivas med korrekt isatta och för verktyget avsedda filterpatroner.

Byt ut fulla filterpatroner.

Använd verktyget enbart inomhus. Skydda det från fukt och direkt solljus.

Avsedd användning innebär att

■ denna bruksanvisning beaktas,
alla medföljande dokument beaktas,
de nationella skyddsföreskrifter som gäller på användningsplatsen följs.

Tillverkaren tar inget ansvar för eventuella förändringar av verktyget som användaren utför på eget bevåg.

Användarkategorier

Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.

Arbetsmoment Användarkategorier
Inställning av lõdparametrar Fackpersonal med teknisk utbildning
Byte av elektriska reservdelar Elektriker
Inställning av underhållsintervall Säkerhetsexpert
OperatörByte av filter	Lekman
OperatörByte av filterByte av elektriska reservdelar	Tekniklärlingar under överinseende av utbildad fackman

Ta lödstationen i drift

Varning!

Följ bruksanvisningarna till de apparater som ska anslutas.

Följ anvisningarna i kapitlet "Idrifttagande" när instrumentet ska tas i drift.

Kontrollera om nätspänningen överensstämmer med uppgifterna på typskylten.

Maskinen skall vara frånslagen när kontakten anslutes till vägguttaget.

När lödstationen är påslagen gör mikroprocessorn en genomgång av sig själv och läser av de parametervärden som sparats i verktyget.

Börtemperatur och fast temperatur är sparade i verktyget. Den faktiska temperaturen (ärvärdet) stiger till börtemperatur (= lödverktyget värms upp).

WXA 2: Kväve N2 reducerar oxidationen och flussmedlet håller sig aktivt en längre tid. Vi rekommenderar kväve N2 som säljs i stålflaskor. Flaskan måste utrustas med en tryckregulator för 0 - 10 bar.

Lödning och avlödning

Följ bruksanvisningen till det anslutna lödverktyg du ska arbeta med.

Skötsel av lödspetsar

Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.
Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är ordentligt täckt med lod.
Använd inga aggressiva flussmedel.
- Kontrollera alltid att lödspetsen sitter som den ska.
Välj en så låg arbetstemperatur som möjligt.
Välj alltid den största lödspets som passar till arbetet

Tumregeln är att den bör vara ungefär lika stor som lödytan.

Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
Vid längre pauser i lödningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av temperaturen vid pauser.
Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
■ Mata lod direkt till lödpunkten, inte på lödkolven.
Byt lödspetsarna med hjälp av det tillhörande verktyget.
Lägg inte mekanisk belastning på lödspetsen.

Varning

Manöverenheten är justerad för medelstora lödspetsar. Avvikelser kan uppstå på grund av spetsbyte eller därför att andra spetsformer används.

WX 2, WXD 2, WXA 2: Överbelastningsstopp (255 W)

Som skydd mot överbelastning av WX-stationen avaktiveras en kanal automatiskt (Auto-Off) när den sammanlagda verktygseffekten i båda kana-lerna överstiger 255 W.

Dessutom utlöses överbelastningsavstängningen när följande verktygskombinationer ansluts: t.ex.

• 2 WXHP 120 värmehällar
• En WXHP 120 värmehäll och en avlödningskolv WXDP 120 eller WXDV 120

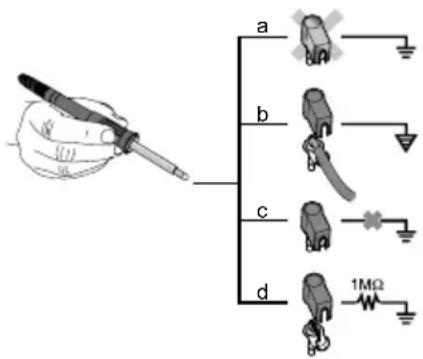

Potentialutjämning

a b c d 1MΩ

Genom att koppla 3,5-mm-kopplingsjacket på olika sätt är 4 varianter möjliga:

a Hårt jordad utan stickpropp (leveransskick).

b Potentialutjämning med stickpropp, utjämningsledning vid mellankontakten.

c Spänningslös med stickpropp

d Mjukt jordad med stickpropp och inlött motstånd.Jordning via det valda motståndet.

Under tiden som uppdateringen körs får stationen inte stängas av.

1. Koppla från stationen.
2. Sätt i minnesenhet i USB-porten.
3. Koppla till stationen.

Den fasta programvaran uppdateras automatiskt.

Om du redan har aktuell fast programvara installerad på stationen ändras den inte.

skötsel och underhåll

Varning!

Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas.

Rengör kontrollpanelen med särskild rengöringsduk om den blir smutsig.

Tillslut de portar som inte används med förslutningspropp.

Varning! Risk för brännskador

Lödspetsen får endast bytas när den är kall.
Byte av sugmunstycke och rengöring får enbart utföras när lödverktyget varmt. Lämpliga verktyg ska användas.
Byte av hetluftsmunstycke får endast utföras med passande verktyg.
Uppsamlingsbehållaren för tenn får endast rengöras eller bytas då den är kall.

Byte av filter

Kontrollera regelbundet att huvudfiltret för vakuum inte är smutsigt och byt ut det vid behov.

Varning!

Vakuumenheten förstörs om den används utan filter.

- Kontrollera att ett huvudfilter sitter monterat innan du börjar med några lödningsarbeten!

Smutsiga filter måste behandlas som riskavfall. Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

Använd lämplig skyddsutrustning.

Varning!

Använd endast originalreservdelar.

Garanti

Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.

Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.

Med reservation för tekniska ändringar.

Mer information hittar du på www.weller-tools.com.

Vilotemperatur

Menyanrop ▶ Verktygsparameter

Obs! Lödverktyget har en sensor i handtaget som känner av om verktyget är i drift. Om lödverktyget inte används inleds automatiskt en nedkylningsprocess.

När temperaturen kopplats från, ställs standby-temperaturen automatiskt in.

Standby-tid (temperaturfränkoppling)

Menyanrop ▶ Verktygsparameter

När lödverktyget inte används sänks temperaturen till standbytemperatur när den inställda standbytiden har gått. På displayen visas "Standby".

Lämna standby-läget genom att trycka på någon av knapparna. Den integrerade sensorn i verktyget känner av lägesändringen och och deaktiverar standby-läget så fort verktyg flyttas.

Tillval Beskrivning

OFF Standby-tiden är fränkopplad (fab-riksinställning)
1-999 min	Standby-tiden ställs in individuellt
--- Verktyget stöds inte

Automatisk frånslagstid (AUTO-OFF)

Menyanrop ▶ Verktygsparameter

När lödverktyget inte används avbryts uppvärmningen efter den automatiska frånslagstiden.

Temperaturen kopplas från oberoende av inställd standbyfunktion. Ärtemperaturen blinkar och fungerar som restvärmesindikator. På displayen visas "AUTO-OFF".

Tillval Beskrivning

OFF AUTO	-OFF-funktionen är frånkopp-lad (fabriksinställning).
1-999 min	AUTO-OFF-tiden ställs in individuellt

Känslighet

Menyanrop ▶ Verktygsparameter

Tillval Beskrivning

Låg Ej Känslig – reagerar på kraftig (lång) rörelse

Normal Standard (fabriksinställning)

Hög Känslig - reagerar på lätt (kort) rörelse

--- Verktyget stöds inte

Max. gångtid för hetluft WXHAP 200

Öppna menyn ▶ Verktygsparameter

Inkopplingstiden för hetluftsströmmen i WXHAP 200 kan ställas in i steg om 1 sekund mellan 0 och 300 s. Fabriksinställningen är 0 s ("OFF"), dvs. luftströmmen aktiveras så länge som knappen på hetluftspennan eller den tillvalbara fotströmbrytaren hålls intryckt.

Tillval Beskrivning

OFF Ingen	tidsrymd har definierats (fabriksinställning)
1-300 s	individuellt inställbar

Offset (Temperatur-Offset)

Öppna menyn ▶ Verktygsparameter

Lödspetsens faktiska temperatur kan anpassas genom en temperatur-offset på ± 40 °C (± 72 °F).

Parametermenyn

Prestanda läge

Öppna menyn ▶ Verktygsparameter

Funktionen reglerar hur uppvärmningen av lödverktyget till inställd verktygstemperatur sker.

Tillval Beskrivning

Standard anpassad (medelsnabb) uppvärmning (fabriksinställning)

Min långsam uppvärmning

Max snabb uppvärmning

Knapplås WXHAP 200

Öppna menyn ▶ Verktygsparameter

Med denna funktion kan du ändra de fabriksinställda knappfunktionerna på WXHAP 200-lödpennan.

Tillval Beskrivning

OFF –
ON Du kopplar till WXHAP 200 genom att trycka en gång på knappen och stänger av den genom att trycka en gång till.

Processfönster

Öppna menyn ▶ Verktygsparameter

Det temperaturintervall som ställts in i processfönstret avgör signalförhållandet för den spänningslösa binärutgången.

Ett konstant ljus betyder att förvald temperatur har uppnåtts eller att temperaturen är inom det intervall som angivits i processfönstret.

Varning

Ett blinkande ljus signalerar att systemet håller på att värmas upp, eller att temperaturen är utanför det intervall som angivits i processfönstret.

För verktyg med ringbelysning (t.ex. WXDP 120) ställs ringbelysningens ljusförhållande in i processfönstret.

Språk

Öppna menyn ▶ Stationsparametrar

CHN	中文
DEN	Dansk
ENG	English
ESP	Español
FIN	Suomi

När läsning är aktiverad kan endast lödstationens knappar för fast temperatur användas. Inga andra inställningar kan göras förrän lödstationen lästs upp.

Varning

Om det bara ska finnas ett temperaturvärde tillgängligt måste kontrollknapparna (knappar för fast temperatur) vara inställda på samma temperatur.

Låsa lödstationen:

Ange den tresiffriga läskoden (mellan 001-999) med hjälp av klickhjulet.

Läsningen är nu aktiv (i displayen visas ett hänglås).

Lås upp lödstationen

1. Öppna parametermenyn. Om lödstationen är låst öppnas automatiskt menypunkten Lösenord. I displayen visas tre stjärnor (***)
2. Ange den tresiffriga läskoden med hjälp av klickhjulet.
3. Bekräfta koden med Enter.

Glömt koden?

Kontakta vår kundtjänst: [e-mail]

Vakuum inflöde (Endast WXD 2)

Öppna menyn ▶ Stationsparametrar

För att hindra att pumpen startas för tidigt eller för att garantera en angiven förvärmningstid på lödstället, kan du ställa in en tillslagsfördröjning

Tillval Beskrivning
0 sec OFF: Funktionen vakuum inflöde är frånkopplad (fabriksinställning)
1-10 sec	ON: Tid för vakuuminflöde, separat inställbar.

Vakuum efterflöde (Endast WXD 2)

Öppna menyn ▶ Stationsparametrar

För att hindra att avlödningskolven täpps till kan du ställa in en tid för vakuumefterflöde.

Tillval	Beskrivning
0 sec	FF: Funktionen vakuum efterflöde är frånkopplad (fabriksinställning)
1-10 sec	ON: Tid för vakuumefterflöde, individuellt inställbar

Knappljud på/av

Öppna menyn ▶ Stationsparametrar

Tillval Beskrivning

ON Inkopplad

OFF Frånkopplad

Robotutgång

Öppna menyn ▶ Stationsparametrar

Robotutgången sitter på baksidan av lödstationen.

WX 1: OFF - ON - ZeroSmog - Stop&Go

WX 2 / WXD 2: OFF- Vänster - Höger - Vänster & Höger - ZeroSmog - Stop&Go

Tillval Beskrivning

Vänster Vänster	verktygskanal (fabriksinställning)
Höger Höger verktygskanal
Vänster & Höger	bägge verktygskanalerna
ZeroSmog Den	bakre potentialfria kopplingsutgången stängs när ett verktyg används. Särskilda Zero Smog kan anslutas via en adapter (WX HUB) som finns som tillval. Det bakre RS 232-gränssnittet kan fortfarande användas.Kopplingsutgången är öppen vid Standby, AUTO-OFF, OFF eller om inget verktyg är anslutet.
Stop&Go	Det bakre RS 232-gränssnittet används för att styra en optisk adapter (tillval) som kan aktivera en KHE/KHP via en ljusledare.Utgången aktiveras när ett verktyg används. Dessutom stängs den potentialfria kopplingsutgången. Utgången är stängd vid Standby, AUTO-OFF, OFF eller om inget verktyg är anslutet.

1 6

REAR RJ-Socket

max. 50 V / 20 mA

Varning

När arbetstemperaturen för roboten uppnås visas – ok – på displayen. Ej vid Zero Smog + Stop&Go

Fotströmbrytaren (Endast WXD 2 + WXA 2)

Öppna menyn ▶ Stationsparametrar

För att hindra att pumpen startas för tidigt eller för att garantera en angiven förvärmningstid på lödstället, kan du ställa in en tillslagsfördröjning

Tillval Beskrivning

OFF Frånkopplad

ON Inkopplad Gränssnittet RS232 har konfigurerats som ingång för pedalkoppling för aktivering av luftströmmen.

Anslut tillsatsenhet

Observera översiktsbilderna.

Tillsatsenheter kan antingen anslutas via porten på lödstationens framsida och/eller porten på stationens baksida.

Lödstationen känner automatiskt av vilken tillsatsenhet som har anslutits. Lödstationen visar symbolen eller namnet för den anslutna enheten till vänster (= porten på framsidan) eller till höger (= porten på baksidan).

Ställ in tillsatsenhetens parametrar

1. Välj tillsatsenhet med tillsatsenhetsknapparna (fram/bak).
   Parametrar som går att ställa in visas i displayen (t.ex. varvtal).
2. Ställ in önskat värde med klickhjulet.
3. Bekräfta värdet med Enter.

	Lödstationer Lödstationer AvlödningsstationWX 1 WX 2 WXD 2 WXA 2			Hetluftsstation
Mätt L x B x H 170 x 151 x 130 mm6,69 x 5,94 x 5,12 inch
Vikt ca. 3,2 kg ca. 3,2 kg ca.	3,8 kg ca. 3,8 kg
Nätspänning 230 V, 50 Hz	/ 120 V, 60 Hz / 100 V 50/60 Hz
Upptagen effekt 200 W 200 W	W (255 W) 200 W (255 W) 200 W (255 W)
Skyddsklass I, antistatiskt höjeIII, Lödverktyg
Säkring T2 A (230 V)	T4 A (120 V)
Temperaturområde Celsius:	100 - 450°C (550°C)Fahrenheit: 200 - 850°F (999°F)Det reglerbara temperaturområdet beror på verktyget.
Temperaturnoggrannhet	± 9 °C± 17 °F
Temperaturstabilitet	± 2 °C± 4 °F
Potentialutjämning	Via ett 3,5 mm kopplingsjack på enhetens baksida.
Display	255 x 128 dots / Bakgrundsbelysning
Gränssnitt	På framsidan av manöverenheten sitter en USB-port för uppdatering av den inbyggda programvaran, inställning av parametrar, övervakning och dataloggar (med programmet WX Monitor).
Tryckluft	-		Ingångstryck400 - 600 kPA(58-87 psi) oljefri, torr tryckluft	Ingångstryck400 - 600 kPA(58 - 87 psi) oljefri, torr tryckluft eller kväve N2
Luftförbrukning	-		35 l / minmax undertryck75 kPA (10,9 psi)	-
Tryckluftsanslutning	-		Tryckluftsslangytterdiameter6 mm 6 mm(0,24")	Tryckluftsslangytterdiameter6 mm 6 mm(0,24")
Luftflöde	-			ca 0 - 18 l/minvid 6 bar

Felmeddelanden och åtgärder

Meddelande/Symtom Möjlig orsak Åtgärd
Indikering "-- -"	■ Verktyget kunde inte identifieras■ Verktyget defekt	■ Kontrollera verktygets anslutning till lödstationen■ Kontrollera det anslutna verktyget
Ingen displayfunktion Display avstängd	■ Nätspänning saknas	■ Koppla till nätströmbrytaren g■ Kontrollera nätspänningen■ Kontrollera apparatens säkrin
OFFIngen kanal kan påkopplas	■ Överbelastningsstopp■ Kanalen avstängd	■ Endast en kolv kan användas.
WXD 2:Inget vakuum vid avlödnings-verktyget	■ Vakuum ej anslutet■ Avlödningsmunstycket tilltäppt■ Tryckluft ej ansluten eller felansluten	■ Anslut vakuumslangen till vakuumanslutningen■ Rengör avlödningsmunstycket med lämpligt verktyg■ Anslut eller kontrollera tryckluft till tryckluftsanslutningen
WXD 2:Otilräckligt vakuum vid avlödningsverktyget	■ Filterpatronen vid avlödnings-verktyget är full■ Huvudfiltret vid lödstationen är fullt	■ Byt filterpatronen vid avlödningsverktyget■ Byt huvudfilterinsatsen vid lödstationen5 87 657
WXA 2:Ingen luft i hetluftspennan	■ Luftslangen är inte ansluten■ Tryckluft ej ansluten eller felansluten	■ Anslut tryckluften eller kontrollera tryckluftsanslutningen■ Anslut eller kontrollera luftslangen från lödpennan till WXA 2
Port på baksidanIngen funktion med Zero Smog/WHP/PC/WFV 60A	■ Robotutgången är inställd på Stop/Go	■ Avaktivera Stop & Go-funktion; Eller använd det främre RS 232-gränssnittet
Port på framsidanIngen funktion med Zero Smog/WHP/PC/WFV 60A

Symboler

Varning!

Läs bruksanvisningen!

Dra alltid ut kontakten ur uttaget innan arbete utförs på verktyget.

ESD-korrekt design och ESD-korrekt arbetsplats

Potentialutjämning

CE-märket

Säkring

Säkerhetstransformator

Lödning

Avlödning

Hetluft

Avfallshantering

Elektriska verktyg får inte kastas i hus- hållssoporna! Enligt direktivet 2012/19/ EU som avser äldre elektrisk och elek- tronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

Ursprunglig försäkran om överensstämmelse

Lödstationer WX1, WX2

Avlödningsstation WXD 2

Hetluftsstation WXA 2

Vi deklarerar att de betecknade produkterna uppfyller bestämmelserna i följande riktlinjer:

2004/108/EG, 2006/95/EG, 2011/65/EU (RoHS)

Tillämpade harmoniserade standarder:

DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10

Bemyndigar sammanställning av tekniskt underlag.

Weller Tools GmbH

Lodning og aflodning

Blokeringen er aktiv (på displayet ses en lås).

SV Översättning av bruksanvisning i original

Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.

Tillverkningen lyder under höga kvalitetskrav som säkerställer problemfri funktion för verktyget.

Läs bruksanvisningen och bifogade säkerhetsanvisningar före igångsättning och innan du börjar arbeta med verktyget.

Förvara bruksanvisningen så att den alltid fi nns till hands för alla användare.

Denna bruksanvisning innehåller viktig information om hur du startar verktyget säkert och fackmässigt, hur du använder och underhåller det samt hur du själv åtgärdar enkla fel.

Verktyget har tillverkats i enlighet med den senas- te tekniken och gällande säkerhetstekniska regler.

Det fi nns dock risk för person- och materiella skador om man inte följer säkerhetsanvisningarna i det medföljande säkerhetshäftet och varningsanvisningarna i denna bruksanvisning.

Av säkerhetsskäl får barn och ungdomar under 16 år, samt personer som inte har satt sig in i denna bruksanvisning, inte använda verktyget. Se till att barn inte leker med apparaten.

Detta verktyg är av inte avsett för användning av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk kapacitet eller som saknar erfarenhet och/eller kunskap om verktyget.

Varning! Elstöt

Innan du tar styrenheten i drift bör du noggrant läsa igenom de medföljande säkerhetsanvisningarna, säkerhetsanvisningarna i denna bruksanvisning samt din styrenhets bruksanvisning och noggrant iaktta alla de försiktighetsåtgärder som beskrivs i dessa.
Lödkolven får endast användas tillsammans med försörjningsenhet Weller WX.
■ Utför aldrig arbete på strömförande delar. Antistatisk plast innehåller ledande fyllmaterial som förhindrar statiska urladdningar. Det minskar emellertid plastens isolerande egenskaper.
■ Reparationer måste utföras av personer som har utbildats av Weller.
Om elverktygets anslutningskabel är skadad kan den inte bytas ut; elverktyget ska då skrotas..

Varning! Risk för brännskador

Lödspetsen blir mycket het vid lödning och avlödning. Risk för brännskador föreligger om lödspetsen vidrörs. Verktyg kan vara varma en längre tid efter det att de kopplats från.

Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta.
Rikta inte varmluftskolven mot personer eller brännbara material.
Vidrör inte heta lödspetsar och håll dem borta från lättantändliga föremål.

Varning! Brand- och explosionsrisk!

Brandrisk på grund av heta verktyg

När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren.
Lägg aldrig heta löd- eller avlödningsspetsar på arbetsytan eller ytor av plast.
Vidta åtgärder för att undvika att verktyget oavsiktligt aktiveras. Koppla från lödverktyget från strömförsörjningen när det inte används.
Rikta inte varmluftskolven mot personer eller brännbara material.
Håll explosiva och antändliga föremål på avständ.
Täck inte över verktyget.

Använd Maskinen Enligt Anvisningarna

Lödkolven / Avlödningskolven får endast användas för de ändamål som anges i bruksanvisningen och enligt de villkor som följer nedan.

Brandfarliga gaser och vätskor får inte sugas ut.

Verktyget får enbart drivas med korrekt isatta och för verktyget avsedda fi literpatroner.

Byt ut fulla fi Iterpatroner.

Avsedd användning innebär att

■ denna bruksanvisning beaktas,
alla medföljande dokument beaktas,
de nationella skyddsföreskrifter som gäller på användningsplatsen följs.

Tillverkaren tar inget ansvar för eventuella förändringar av verktyget som användaren utför på eget bevåg.

Användarkategorier

Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.

Arbetsmoment Användarkategorier
Byte av elektriska reservdelar Elektriker
Inställning av underhållsintervall Säkerhetsexpert
OperatörByte av fi liter	Lekman
OperatörByte av fi literByte av elektriska reservdelar	Tekniklärlingar under överinseende av utbildad fackman

Lödning och avlödning

Varning!

Läs igenom bruksanvisningen till den Weller WX-försörjningsenhet som används.

Varning!

Bär lämpliga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.

Skötsel av lödspetsar

Vid första upphettningen bör du täcka lödspetsen med lod. På så vis avlägsnas eventuella oxidbeläggningar eller orenheter som kan ha uppstått vid förvaring av lödspetsen.

- Vid pauser i lödningen och när du lägger undan lödspetsen bör du kontrollera att den är

ordentligt täckt med lod.

• Använd inga aggressiva flussmedel.
• Kontrollera alltid att lödspetsen sitter som den ska.
• Välj en så låg arbetstemperatur som möjligt.
• Välj alltid den största lödspets som passar til arbetet

Tumregeln är att den bör vara ungefär lika stor som lödytan.

Se till att lödspetsen är ordentligt täckt av lod så att värmeöverföringen mellan lödspetsen och lödpunkten sker på en så stor yta som möjligt.
Vid längre pauser i lödningen bör du koppla från lödsystemet eller använda Wellers funktion för sänkning av temperaturen vid pauser.
- Om du ska förvara lödkolven under en längre tid bör du alltid täcka lödspetsen med lod.
■ Mata lod direkt till lödpunkten, inte på lödkolven.
Lägg inte mekanisk belastning på lödspetsen.

skötsel och underhåll

Varning!

Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas.

Varning! Risk för brännskador

Lödspetsen får endast bytas när den är kall.
Byte av sugmunstycke och rengöring får enbart utföras när lödverktyget varmt. Lämpliga verktyg ska användas.
Byte av hetluftsmunstycke får endast utföras med passande verktyg.
Uppsamlingsbehållaren för tenn får endast rengöras eller bytas då den är kall.

Lödkolvar: När du kopplar från lödverktyget bör du alltid låta det vila i säkerhetshållaren under minst tre minuter så att det hinner svalna. Statuslampan ska visa att verktyget är frånkopplat.

Avlödningskolv: Sugmunstyckena ska bytas i varmt tillstånd, använd PDN-tången för avlöd-

ningsmunstycken. Av säkerhetsskäl rekommende- rar vi att avlödningskolven rengörs först när den har svalnat.

Håll värmeöverföringsytorna på lödspetsen och värmekroppen rena. Värmeelementet får inte komma i kontakt med lödmetallen.

Byte av filter WXDP 120 (Robust), WXDV 120

För att fi Itersystemet ska fungera problemfritt måste fi ltret bytas ut enligt följande:

■ minst en gång per år eller
enligt indikering eller
enligt underhållsplan

Smutsiga fi liter måste behandlas som riskavfall. Lämna utbytta apparatdelar, fi liter och gamla apparater till återvinning enligt gällande regler.

Använd lämplig skyddsutrustning.

Varning!

Använd endast originalreservdelar.

Tekniska Data

Lödkolvar WXP 65 WXP	80 WXP 120 W	WP 200 WXMP
Temperaturområde °C	100°C - 450°C	100°C - 450°C	100°C - 450°C	100°C - 450°C	100°C - 450°C
Temperaturområde °F	212°F- 850°F	212°F- 850°F	212°F- 850°F	212°F- 850°F	212°F- 850°F
Upptagen effekt 65 W 80	W 120 W 200 W	40 W			(RT11: 55 W)
Spänning 24 V / AC 24 V	/ AC 24 V / AC	24 V / AC 12 V / AC
Uppvärmningstid(50 °C till 350 °C) (120 °F till 660 °F)	7 s 10 s	10 s 25 s 3 s
Spetstyp serie XNT LT XT	XHT	RT
Försörjningsenhet	WX / WXD / WXA / WXR

Avlödningspincett / Avlödningskolv	WXMT WXDP 120 / WXDP 120 Robust		WXDV 120
Temperaturområde °C	100°C - 450°C	100°C-450°C	100°C-450°C
Temperaturområde °F	212°F- 850°F	212°F-850°F	212°F-850°F
Upptagen effekt	80 W(2x40 W)	120 W	120 W
Spänning	12 V / AC	24 V / AC	24 V / AC
Uppvärmningstid(50 °C till 350 °C) (120 °F till 660 °F)	3 s	35 s	35 s
Spetstyp serie	RTW	XDS	XDS
Försörjningsenhet	WX / WXD / WXA / WXR	WXD / WXR

Symboler

Varning!

Läs bruksanvisningen!

Lödning

Avlödning

Hetluft

Avfallshantering

Elektriska verktyg får inte kastas i hushållss-oporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

CE-märket

Garanti

Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.

Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har använts felaktigt eller om okvalificera-de personer har gjort ingrepp i det, upphör garantin att gälla.

Med reservation för tekniska ändringar.

Mer information hittar du på

www.weller-tools.com.

For din sikkerheds skyld

Vi takker for din tillid.

Lodning og aflodning

Bemaerk!

Mere information fås på

www.weller-tools.com.
