BRUKSANVISNING CMS 503ICT LP TANNOY

1. Läs dessa anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte ventilationsöppningarna.

Installera enligt tillverkarens anvisningar.

8. Installera aldrig intill värmekällor som

värme- element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

9. Använd endast tillkopplingar och tillbehör som

angetts av tillverkaren.

10. Använd endast med

vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du föryttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

11. Kassera produkten på rätt

sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

12. Installera inte i ett trångt utrymme,

t.ex. i en bokhylsa eller liknande enhet.

13. Placera inte källor med öppen eld,

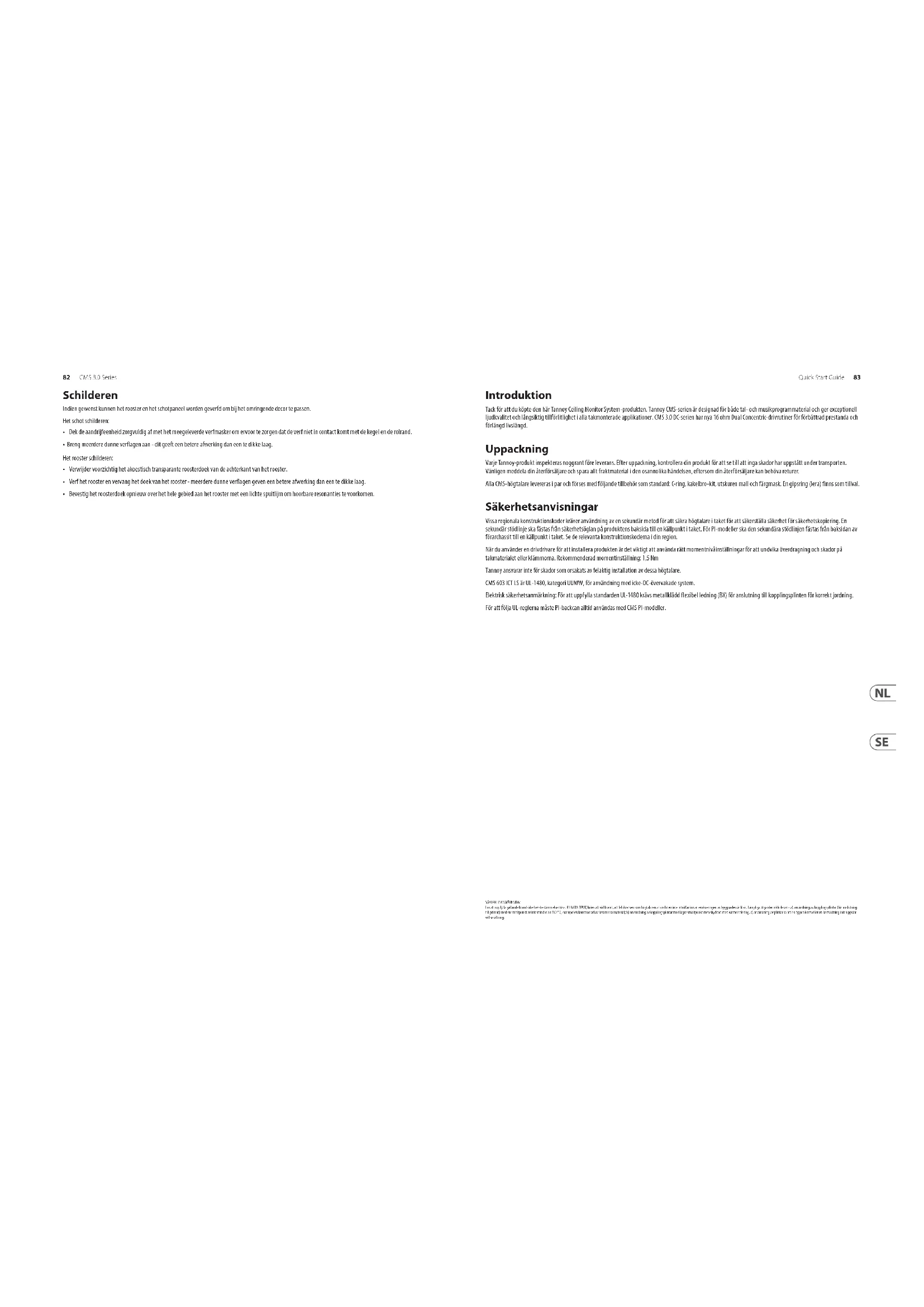

• Bevestig het roosterdoek opnieuw over het hele gebied aan het rooster met een lichte spuitlijm om hoorbare resonanties te voorkomen. Introduktion Tack för att du köpte den här Tannoy Ceiling Monitor System-produkten. Tannoy CMS-serien är designad för både tal- och musikprogrammaterial och ger exceptionell ljudkvalitet och långsiktig tillförlitlighet i alla takmonterade applikationer. CMS 3.0 DC-serien har nya 16 ohm Dual Concentric-drivrutiner för förbättrad prestanda och förlängd livslängd. Uppackning Varje Tannoy-produkt inspekteras noggrant före leverans. Efter uppackning, kontrollera din produkt för att se till att inga skador har uppstått under transporten. Vänligen meddela din återförsäljare och spara allt fraktmaterial i den osannolika händelsen, eftersom din återförsäljare kan behöva returer. Alla CMS-högtalare levereras i par och förses med följande tillbehör som standard: C-ring, kakelbro-kit, utskuren mall och färgmask. En gipsring (lera) finns som tillval. Säkerhetsanvisningar Vissa regionala konstruktionskoder kräver användning av en sekundär metod för att säkra högtalare i taket för att säkerställa säkerhet för säkerhetskopiering. En sekundär stödlinje ska fästas från säkerhetsöglan på produktens baksida till en källpunkt i taket. För PI-modeller ska den sekundära stödlinjen fästas från baksidan av förarchassit till en källpunkt i taket. Se de relevanta konstruktionskoderna i din region. När du använder en drivdrivare för att installera produkten är det viktigt att använda rätt momentnivåinställningar för att undvika överdragning och skador på takmaterialet eller klämmorna. Rekommenderad momentinställning: 1,5 Nm Tannoy ansvarar inte för skador som orsakats av felaktig installation av dessa högtalare. CMS 603 ICT LS är UL-1480, kategori UUMW, för användning med icke-DC-övervakade system. Elektrisk säkerhetsanmärkning: För att uppfylla standarden UL-1480 krävs metallklädd flexibel ledning (BX) för anslutning till kopplingsplinten för korrekt jordning. För att följa UL-reglerna måste PI-backcan alltid användas med CMS PI-modeller. SÄKERHETSANMÄRKNING: För att uppfylla gällande brandsäkerhetsbestämmelser (dvs. BS 5839: 1998) krävs att vid brand, att fel i kretsen som högtalaren är ansluten inte inträar innan evakueringen av byggnaden är klar . Lämpliga åtgärder inkluderar: - a) användning av kopplingsplintar (för anslutning till primär) med en smältpunkt av inte mindre än 650 ° C, exempelvis konstruerad av keramiska material; b) användning av kopplingsplintar med lägre smältpunkt men skyddad med värmeisolering, c) användning av plintar så att en öppen krets eller en kortslutning inte uppstår vid smältning.84 CMS 3.0 Series Quick Start Guide 85 Identiering av produktfunktion VIKTIG OBS! Ritningarna för varje högtalare nedan är generiska och gäller de angivna högtalartyperna. Vissa variationer kommer att vara uppenbara i vissa modeller, men skillnader är inte kritiska för installationsändamål förutom som nämnts. Blindfäste Blindmonterade modeller levereras med en förmonterad backcan. Ovanstående gäller alla modeller och alla andra som INTE har ett "PI" -sux. Förinstallera En förinstallationsenhet (PI) visas utan valfri förinstallationsbackcan. Förinstallera backcan Valfri förinstallation (PI) backcan för PI-modeller. OBS! Modellerna CMS 603DC / ICT PI och CMS 803DC har transformatorn fäst på insidan av baksidan. CMS 503DC / ICT PI har transformatorn fäst i högtalarenheten. Tillbehör Standardtillbehör Valfria Tillbehör

1. Ta bort takplattan från ramen och placera den på en plan yta. Placera utskärningsmallen (självhäftande

baksida) på plattan. (Figur 1)

2. Klipp ut hålet i takplattan med en dynsåg enligt den streckade linjen som anges på mallen (g.2)

3. Placera C-ringen och kakelbryggan ovanpå takpanelen, rikta C-ringen över hålet och skruva C-ringen till

kakelbryggan med de medföljande fästena. (Bild 3)

4. Gå till kapitlet 'Kabeldragning och inställning'.

5. Skjut högtalarenheten genom hålet. Vrid skruvarna (betecknade "Skruvx") medurs på högtalarens framsida

för att förlänga monteringsvingarna. Dra åt skruvarna tills ett fast grepp uppnås. (OBS: Skruvar har ett PoziDriv-huvud; användning av en PoziDriv-drivrutin rekommenderas). Om du använder en drivrutin, Tannoy rekommenderar en vridmomentinställning på 1,5 Nm. (Bild 4) TÄCK INTE!

6. Fäst nylonskyddet på krokarna på den främre baeln innan du fäster gallret genom att presentera det för

högtalarna och låta magneterna dra det på plats (g.5). (Med CMS 403DCe / ICTe är gallret redan monterat på produkten.) ANMÄRKNING OM INSTALLATION AV CMS 403DCe / ICTe: Innan du drar åt skruvarna i steg 5, vrid högtalaren i önskad riktning. När skruvarna dras åt låses högtalaren på plats. Sätt tillbaka den främre kanten för att dölja monteringsskruvarna. Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Installationsguide för tak (gipsskivor)

1. Placera utskärningsmallen (självhäftande baksida) i taket. (Figur 1)

2. Klipp ut hålet i taket med en dynsåg enligt den streckade linjen som anges på mallen och skjut sedan C-ringen i

taket och rikta in den över utskärningshålet. (Bild 2)

3. Gå till kapitlet 'Kabeldragning och inställning' och återgå till punkt 4 nedan.

4. Skjut högtalarenheten genom hålet. Vrid skruvarna (betecknade "Skruvx") medurs på högtalarens framsida för

att förlänga monteringsvingarna. Dra åt skruvarna tills ett fast grepp uppnås. (OBS: Skruvar har ett PoziDriv-huvud; användning av en PoziDriv-drivrutin rekommenderas). Om du använder en drivrutin, Tannoy rekommenderar en vridmomentinställning på 1,5 Nm. (Bild 3) TÄCK INTE!

5. Fäst nylonskyddet på krokarna på den främre baeln innan du fäster gallret genom att presentera det för

högtalarna och låta magneterna dra det på plats (g.4). (Med CMS 403DCe / ICTe är gallret redan monterat på produkten.) ANMÄRKNING OM INSTALLATION AV CMS 403DCe / ICTe: Innan du drar åt skruvarna i steg 4, vrid högtalaren i önskad riktning. När skruvarna dras åt låses högtalaren på plats. Sätt tillbaka den främre kanten för att dölja monteringsskruvarna. Fig.1 Fig.2 Fig.3 Fig.488 CMS 3.0 Series Quick Start Guide 89 Installationsguide för valfri gipsring En valfri gipsring (lera) är tillgänglig från Tannoy. Detta fäste är utformat för att förinstalleras i nykonstruerade, icke-upphängda tak.

1. Spik eller skruva fast gipsringen på bjälken. (Figur 1)

2. Lägg högtalarkablarna dit högtalaren ska monteras och slutför gipsarbeten i taket. (Bild 2)

3. Gå till kapitlet 'Kabeldragning och inställning' och återgå till punkt 4 nedan.

4. Skjut högtalarenheten genom hålet. Vrid skruvarna (betecknade "Skruvx") medurs på högtalarens framsida för

att förlänga monteringsvingarna. Dra åt skruvarna tills ett fast grepp uppnås. (Obs! Skruvar har ett PoziDriv-huvud; användning av en PoziDriv-drivrutin rekommenderas). Om du använder en drivrutin, Tannoy rekommenderar en vridmomentinställning på 1,5 Nm. (Bild 3) TÄCK INTE!

5. Fäst nylonskyddet på krokarna på den främre baeln innan du fäster gallret genom att presentera det för

högtalarna och låta magneterna dra det på plats (g.4). (Med CMS 403DCe / ICTe är gallret redan monterat på produkten.) ANMÄRKNING OM INSTALLATION AV CMS 403DCe / ICTe: Innan du drar åt skruvarna i steg 4, vrid högtalaren i önskad riktning. När skruvarna dras åt låses högtalaren på plats. Sätt tillbaka den främre kanten för att dölja monteringsskruvarna. Fig.1 Fig.2 Fig.3 Fig.4 Installationshandbok för valfri bakinstallation före installation (endast PI-modeller) En valfri pre-installation backcan är tillgänglig för alla pre-installation (PI) modeller. Backcan är konstruerad för förinstallation i nykonstruerade, icke-upphängda tak. OBS: Modellerna CMS 603DC / ICT och CMS 803DC har transformatorn fäst på insidan av baksidan. CMS 503DC / ICT-modellerna har transformatorn fäst i högtalarenheten.

1. Fäst backcan till en säker och säker xeringspunkt. Detta kan göras på ett antal sätt:

METOD 1: Fäst baksidan till en säker fästpunkt genom att använda lämpliga infästningar med de fyra fästhålen på PI-baksidan. (Figur 1) METOD 2: Säkra baksidan till en säker och säker fästpunkt med lämpliga fästen med de exibla remmarna som är fästa på PI-baksidan. (Bild 2) METOD 3: a. Fäst PI-baksidan till den valfria förmonteringsringen (gipsringen) med de fästen som medföljer förmonteringsringen. (Bild 3) b. Fäst sedan vingarna på förmonteringsringen till en säker och säker fästpunkt med hjälp av lämpliga fästen. (Bild 4) Vänligen vänd Fig.1 Fig.2 Fig.3 Fig.490 CMS 3.0 Series Quick Start Guide 91 Installationshandbok för valfri bakinstallation före installation (endastPI-modeller)

2. Anslut ledningen till den installerade baksidan. Detta kan göras på två sätt:

METOD 1: Du kan använda klämman på baksidan av den förinstallerade bakskanningen. Produkten accepterar en klämkontakt med en gängstorlek på upp till 22 mm: För att ta bort kabelklämman, skruva helt enkelt bort den gängade brickan (under kabelhöljet) som håller kabelklämman på plats och byt ut den mot en ledningspresspress. (Bild 5) METOD 2: Du kan använda vilken som helst av de tre utstansningspunkterna på sidorna av PI- baksidan (19 mm, 22 mm eller 28 mm diameter). (Bild 6)

3. Om ledningen inte är vald som ledningsmetod, kör en godkänd högtalarkabel till den installerade

burken. Avsluta i den toppmonterade kabelklämman eller med en godkänd kabelanslutning i en av de tre utstötningspunkterna på sidorna av PI-baksidan.

4. Kapa hålet på rätt plats i taket med en dynsåg. Placera den förinstallerade baksidan över hålet. (Bild 7

Conduit Conduit Squeeze Connector Fig.5 Fig.6 Fig.7

5. Gå till kapitlet 'Kabeldragning och inställning' och återgå sedan till punkt 6 nedan.

6. Skjut högtalarenheten genom hålet. Vrid skruvarna (betecknade "Skruvx") medurs på högtalarens framsida för

att förlänga monteringsvingarna. Dra åt skruvarna tills ett fast grepp uppnås. (OBS: Skruvar har ett PoziDriv-huvud; användning av en PoziDriv-drivrutin rekommenderas). Om du använder en drivrutin, Tannoy rekommenderar en vridmomentinställning på 1,5 Nm. (Bild 8) TÄCK INTE!

7. Fäst nylonskyddet på krokarna på den främre baeln innan du monterar gallret genom att presentera det för

högtalarna och låta magneterna dra det på plats. (Bild 9) Fig.8 Fig.992 CMS 3.0 Series Quick Start Guide 93 Kabeldragning och installation

1. Öppna kabelhöljet (om tillämpligt) och lokalisera kontakten och uttaget på Euro-typ på baksidan av

högtalaren. (Figur 1)

2. För anslutning till en förstärkare, använd stift 1 och 2 (bild 2):

• Stift 2 är negativt För anslutning till ytterligare högtalare i en distribuerad linje är stift 3 och 4 parallella där:

3. Stäng kabelhöljet och dra åt båda skruvarna på kabelklämman (om tillämpligt).

4. Använd vridomkopplaren på enhetens framsida för att välja läge med låg impedans (LoZ) eller hög

impedans (70 V eller 100 V) för distribuerade applikationer. HÖGTALAREN LEVERERAS I LÅG IMPEDANSLÄGE. ANSLUT ALDRIG HÖGTALAREN TILL EN 70/100VOLTFÖRSTÄRKARE NÄR DET ÄR INSTÄLLT FÖR LÅG IMPEDANS. CMS 403DCe / ICTe och CMS 503DC / ICT-modeller (alla varianter) använder en 30 W transformator. I applikationer med distribuerad linje kan transformatorn utnyttjas med 30 W, 15 W och 7,5 W, medytterligare 3,75 W-kran för 70 V-ledningssystem. (Bild 3) CMS 603DC / ICT och CMS 803DC modeller (alla varianter) använder en 60 W transformator. Iapplikationer med distribuerad linje kan transformatorn utnyttjas vid 60 W, 30 W och 15 W, medytterligare 7,5 W-kran för 70 V-ledningssystem. (Bild 4) Fig.1 Fig.2 Fig.3 Fig.4 Målning Om så önskas kan gallret och baelpanelen målas för att matcha den omgivande inredningen. Måla baeln:

• Maskera försiktigt bort drivaggregatet med hjälp av den medföljande färgmasken för att säkerställa att färgen inte kommer i kontakt med kon- och rullomgivningen.

• Applicera era tunna färger - detta ger en bättre nish än en alltför tjock päls. Måla gallret:

• Ta försiktigt bort den akustiskt transparenta gallret från baksidan av gallret.

• Måla gallret och sätt sedan tillbaka gallret - era tunna färger kommer att ge en bättre nish än ett alltför tjockt lager.

Tribe-utrustning direkt efter att du köpt den genom att besöka musictribe.com. Att registrera ditt köp med vårt enkla onlineformulär hjälper oss att behandla dina reparationsanspråk snabbare och mer eektivt. Läs också villkoren i vår garanti, om tillämpligt.

2. Fel. Om din Music Tribe-auktoriserade återförsäljare

inte nns i din närhet kan du kontakta Music Tribe Authorized Fulller för ditt land listat under “Support” på musictribe.com. Om ditt land inte är listat, kontrollera om ditt problem kan hanteras av vår “Onlinesupport” som också nns under “Support” på musictribe.com. Alternativt kan du skicka in ett online-garantianspråk på musictribe. com INNAN du returnerar produkten.

3. Strömanslutningar. Innan du ansluter

enheten till ett eluttag, se till att du använder rätt nätspänning för just din modell. Felaktiga säkringar måste bytas ut mot säkringar av samma typ och märkning utan undantag.
