Produkttyp	Inbyggd induktionshäll
Antal kokzoner	4
Uppvärmningsteknik	Induktion
Elanslutning	220-240 V / 400 V 2N, 50-60 Hz
Maximal total effekt	7.2 kW (7200 W)
Diameter på kokzoner	Främre vänster: 21,0 cm Bakre vänster: 21,0 cm Främre mitten: 14,5 cm Bakre höger: 24,0 cm
Effekt per zon (normal / PowerBoost)	Främre vänster: 2300 W / 3200 W Bakre vänster: 2300 W / 3200 W Främre mitten: 1400 W / 2500 W Bakre höger: 2300 W / 3600 W
Huvudfunktioner	PowerBoost, Bridge, Automatisk temperaturhöjning, Paus, Timer, Hob²Hood, Låsknappar, Barnlås, Strömhantering, Automatisk avstängning, OptiHeat Control
Visning av koknivå	Digital display med restvärmeindikator i 3 nivåer
Ytmaterial	Glaskeramik
Rekommenderad rengöring	Specifik glaskeramikrengöring och skrapa för envis smuts
Säkerhet	Knapplås, barnlås, automatisk avstängning, kärldetektering, överhettningsskydd
Installation	Inbyggd i bänkskiva, ventilation krävs, minsta avstånd till fläkt
Typ av anslutningskabel	H05V2V2-F, kabelarea anpassad till effekten
Energiförbrukning (EC electric hob)	177,9 Wh/kg
Uppskattade mått (B x D)	Cirka 780 x 520 mm (kontrollera databladet)
Uppskattad vikt	Cirka 15 kg

Vanliga frågor - I84KV443FB AEG

Hur aktiverar jag PowerBoost-funktionen?

För att aktivera PowerBoost på en kokzon, tryck på motsvarande P-knapp. Indikatorn tänds och funktionen ökar effekten under en begränsad tid (10 minuter för de flesta zonerna). För att avaktivera, ändra koknivån.

Hur rengör jag glaskeramikhällen?

Använd ett specifikt rengöringsmedel för glaskeramik och en mjuk trasa. För brända rester, använd en speciell skrapa och håll den lutad. Använd aldrig slipande produkter eller skursvampar.

Vad gör jag om displayen visar 'E' följt av en siffra?

En kod E + siffra indikerar ett funktionsfel. Stäng av hällen och vänta 30 sekunder innan du sätter på den igen. Om problemet kvarstår, koppla ur apparaten i 30 sekunder och anslut den igen. Kontakta auktoriserad service om nödvändigt.

Hur aktiverar jag barnsäkerhetslåset?

Sätt på hällen med ①-knappen utan att ställa in en koknivå. Tryck på L-knappen i 4 sekunder. Indikatorn L visas. Stäng av hällen; låset är aktiverat. För att tillfälligt avaktivera, upprepa proceduren och ställ in en koknivå inom 10 sekunder.

Hur använder jag Bridge-funktionen?

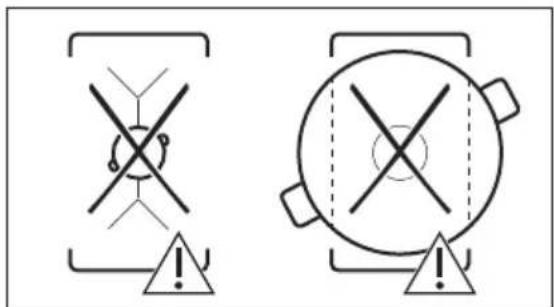

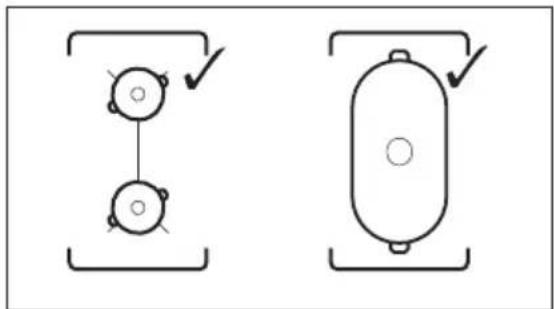

Bridge-funktionen kopplar samman de två vänstra kokzonerna till en stor zon. Placera ett kärl som täcker båda centra, tryck sedan på Bridge-knappen. Ställ in koknivån på en av zonerna. För att avaktivera, tryck på Bridge-knappen igen.

Hur ställer jag in timern?

Välj kokzon genom att trycka flera gånger på ①-knappen tills zonindikatorn blinkar. Använd timer-knapparna +/− för att ställa in tiden (00 till 99 minuter). Nedräkningen startar automatiskt. När tiden är slut hörs en ljudsignal och zonen stängs av.

Vilka typer av kärl är lämpliga för induktion?

Använd kärl av gjutjärn, stål, emaljerat stål eller rostfritt stål med platt och magnetisk botten. Testa med en magnet: om den fastnar är kärlet kompatibelt. Undvik aluminium, koppar, glas eller keramik.

Varför stängs hällen av automatiskt?

Automatisk avstängning utlöses om: ingen zon är aktiverad, du inte ställer in en nivå efter påslagning, ett föremål ligger på kontrollpanelen i mer än 10 sekunder, eller ytan överhettas. Se manualen för tider beroende på koknivå.

Hur aktiverar jag Hob²Hood-funktionen?

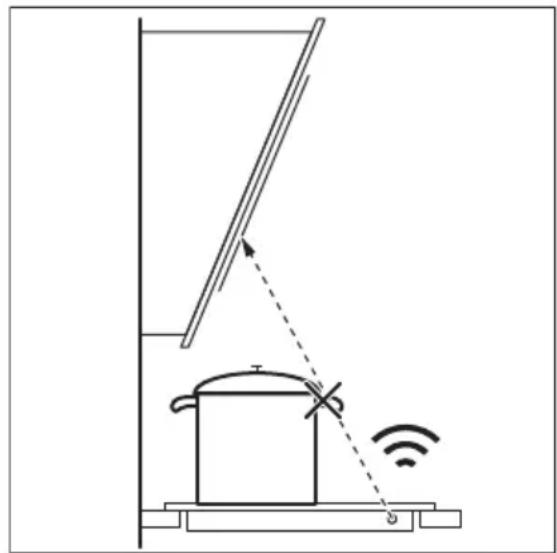

Hob²Hood-funktionen kopplar hällen till en kompatibel fläkt. Aktivera automatiskt läge genom att trycka på ① i 3 sekunder, tryck sedan på väljarknappen tills H visas på displayen. Använd timern för att välja läge (H1 till H6). Fläkten justerar hastigheten automatiskt.

Vad är OptiHeat Control?

OptiHeat Control är en restvärmeindikator i tre nivåer: fortsätt tillagning, håll varm och restvärme. Den tänds när zonen är varm och släcks efter avkylning. Observera: rör inte zonen så länge indikatorn är tänd.

BRUKSANVISNING I84KV443FB AEG

SV Bruksanvisning | Inbyggnadshäll 165

Risiko for personskade aller kvaelning.

6.7 Automatisk opvarmning

• Timer med nedtelling

Manuell betjening av viftehastigheten

Lyset på ventilatoren deaktiveres 2 minutter etter at platetoppen er slätt av.

7. RÄD OG TIPS

ADVARSELI!

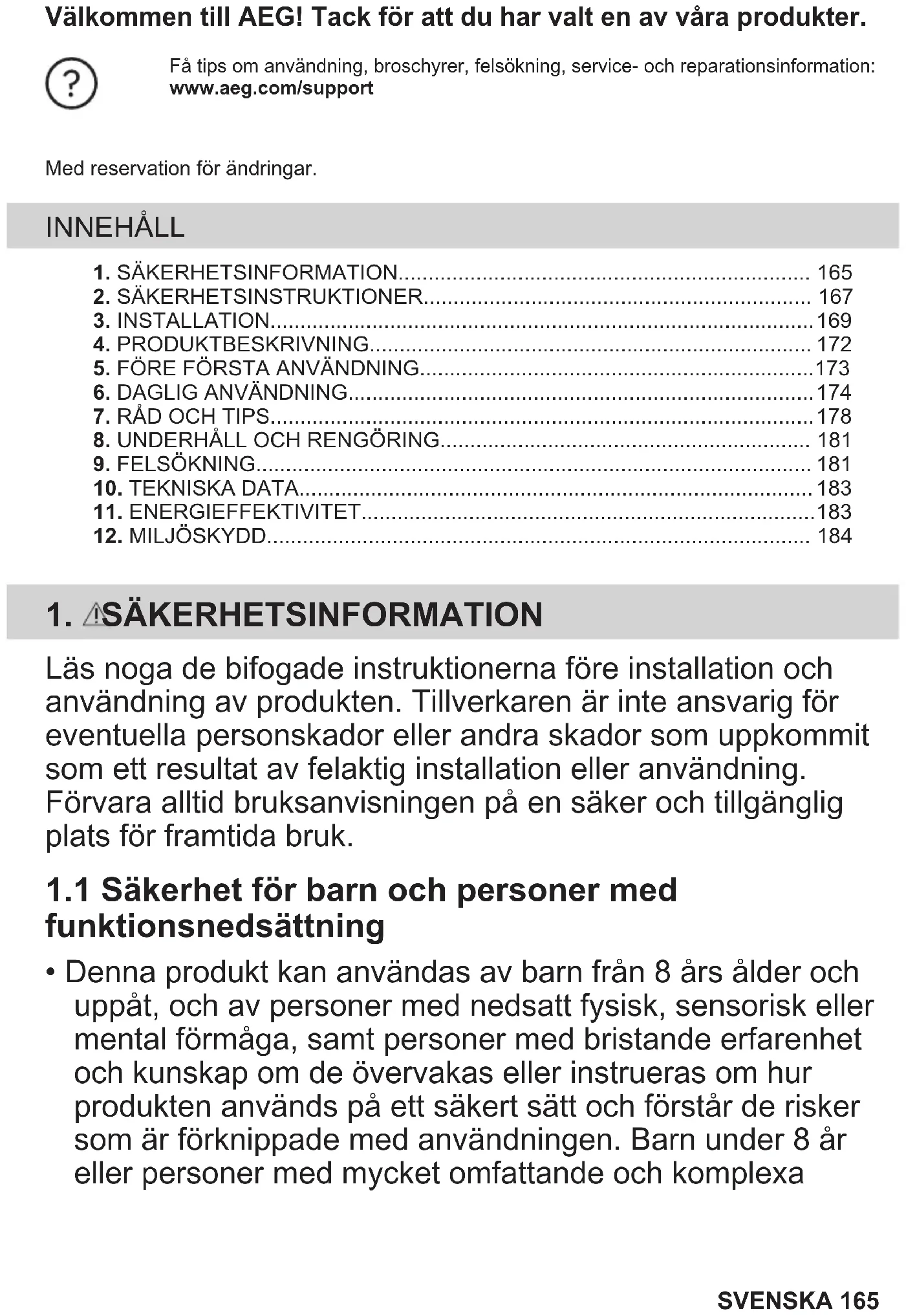

Välkommen till AEG! Tack För att du har valt en av våraprodukter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.aeg.com/support

Med reservation for andringar.

INNEHÄLL

1.SAKERHETSINFORMATION 165
2.SAKERHETSINSTRUKTIONER. 167
3. INSTALLATION 169
4.PRODUKTBESKRIVING 172
5. FÖRE FÖRSTA ANVÄNDNING 173
6.DAGLIG ANVANDNING. 174
7.RAD OCH TIPS. 178
8.UNDERHALLOCHRENGORING 181
9.FELSOKNING 181
10. TEKNISKA DATA 183
11. ENERGIEFFEKTIVITET 183
12.MILJOSKYDD 184

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning avprodukten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som att resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en saker och tillganglig plats für fremtida bruk.

1.1 Sakerhet for barn och personer med Funktionsnedsätting

Denna produit kan användas av barn fran 8 árden och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental Förmagaga, samt personer med bristande erfarenhet och kunskap om de overvakas eller instrueras om hurprodukten används på att saker tätt och forstår de risker som ar förknippade med användningen. Barn under 8 ár eller personer med mycket omfattande och komplexa

funktionsnedsättingar ske inte vistas i narheten av Produktenutan ständig uppsikt.

• Barn ská hällas under uppsikt sà att de inte leker medprodukten och.
• Håll allt Förpackningsmaterial utom räckhäll for barn och kassera det på lämpligt sätt.
• VARNING! Ugnen och atkomliga delar blir mycket varma under användning. Håll barn och husdjur borta是从produktenningar den används ochningen svalnar.
• Om maskinen har att barnlås ska den aktiveras.
• Barn fär inte utföra rengöring och underhäll avproduktenutan uppsikt.

1.2 Allman sakerhet

Denna produit ar endast avsedd for matlagning.
Denna produit ar avsedd for enskilt hushallsbruk inomhus.
- Produktken kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden)där sādan användning inte innebar att genomsnittlig hushällsförbrukning överskrids.
- VARNING! Ugnen och atkomliga delar blir mycket varma under användning. Var försiktig sä att du inte vidrör värmeelementen.
- VARNING! Oövervakad matlagning på enhall med fett erolja kan vara farligt och kan leda till brand.
- Rök är en indikation på overhettning. En brand vid matlagning skä inte släckas med vatten. Stäng avprodukten och täck over lagorna med t.ex. brandfilt eller att lock.
- VARNING! Produktten fär inte strömförsörjas via en extern kopplingsanordning, sösom en timer, eller anslutas till en krets som regelbundet slås på och av med att verktyg.
FÖRSIKTIGHETSÄTGÄRDER! Tillagningsprocessen mäste overvakas En kort tillagningsprocess mäste übervakas kontinuerverigt.
- VARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras påhallens yta aftersom de kan bli heta.
• Använd inte Produkten innan den har installereras i inbyggnadsstrukturen.
• Använd inte Ångrengöringsmedel für att rengöraprodukten.
• After användning skahallen stängas av med kontrollen. Forlita dig inte på kokkarlsdetektorn.
• Om keramik-/glasytan År sprucken ske produit stängas av natsladden dras ur. Om Produkten År ansluten till elnätet direkt med kopplingsboxen ske sakkringen tas bort for att koppla frän produits frän strömförsörjningen. I böda fallen ske du kontakta vårt auktoriserade servicecenter.
• Om nagtsladden ar skadad maste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter aller personer med motsvarande utbildning, for att undvika fara.
• VARNING! Använd endast hällskydd som designats av tillverkaren avprodukten eller som anges som lämpiga av tillverkaren iBruksanvisningen,ller hällskydd som medfoljerprodukten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person fär installerera den harprodukten.

WARNING!

Risk for personskador eller skador på produiten.

• Avlagsna allt forpackningsmaterial.
• Installera eller använd inte en skadad produit.
• Följ installationsinstruktionerna som följer med Produkten.

• Minsta avständ till andraprodukter skä beaktas.

• Var alltid forsiktig narprodukten rör sig eftersom den ar tung. Använd alltid skyddshandskar och täckta skor.
  Tata skurna ytor med tätningsmedel for att forhindra att fukt orsakar att den svaller.

• Skyddaproduktenbotten mot anga och fukt.
• Installera inte Produkten nara en dorr aller under ett fönster. Detta forhindrar att heta kokkärl faller ned franprodukten nar dörren aller fönstret ar öppet.
• Varje produit har flaktar som kyler ner i botten.

• Omprodukten ar installerad ovenfor en lada:

• Forvara inga smadelar eller pappersark som kan dras in, eftersom de kan skada flakten aller paverka kylsystemet.

• Se till att avstandet mellan apparatens undersida och foremål som forvaras i ladan uppgår till minst 2 cm.

• Ta bort eventuella seperingspaneler installerade i skapet underprodukten.

2.2 Elektrisk inkoppling

WARNING!

Risk for brand och elektriska stötar.

• Alla elektriska anslutningar ska utforas aven behörig elektriker.
• Produktem mäste jordas.
• Produktten måste göras stromlös fore alla rengöringsarbeten.
• Se till att de parametrarna på märskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten ar ratt installerad. Lõsa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka überhettning i kopplingsplinten.
• Använd korrekt kabel für den elektriska huvudledningen.
• Forhindra trassel avseende kabeln for den elektriska huvudledningen.
• Se till attett skydd mot elchock ar installerat.
• Använd klämman För dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommende fall) inte vidrör den heta hushällsapparaten aller det heta kokkarlet,ningar du ansluter apparaten till ett eluttag.
• Använd integrenuttag aller forlangningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillampligt) eller på nätkabeln. Kontakte värt auktoriserade servicecenter aller en elektriker for att ersättna en skadad nätkabel.
  Stotskyddet for stromforande och isolerade delar maste fasas pa ett sadant satt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget Först vid slutet av installationen. Kontrolera att stickkontakten ar atkomlig after installationen.

• Anslut inte stickkontakten om vagguttaget sitter lost.

• Dra inte i anslutningsladden for att koppla bort Produkten fran eluttaget. Ta alltid tag i stickkontakten.

• Använd endast ratt isoleringsenheter: strömbrytare, sakringar (sakringar av skruvtyp tas ur hällaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet sa att du kan koppla frän produiten frän nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk for skador, brännskador eller elstötar foreligger.

• Åndra inteprodukten specifikationer.
• Ta bort allt forpackningsmaterial, markningssetiketter och skyddsfilm (om tillampligt) fore forsta anvandning.
• Kontrollera att ventilationsöppningarna inte ar blockerade.
• Låt inteprodukten stå utan uppsikt under användning.
• Stäng av kokzonen after varje användningstillfällle.
  Lagg inte bestick aller kastrullock paskozernna. De kan blivarma.
• Använd inte Produkten med vata händereller nar den har kontakt med vatten.
• Använd inte Produkten som arbets-ller avlastningsyta.
• Koppla omedelbart bort produit fran eluttaget om ytan pa produits ar sprucken. Pà detta satt forhindrar du elstötar.
• Användare med pacemaker maste hälla ett avständ på minst 30 cm från induktionskokzonerna;närprodukten ar igäng.
• När du lagger maten i het olja kan den stänka.
• Använd inte aluminiumfolie aller andra material mellan kokytan och kokkarlet, savida inte annat anges av tillverkaren avenna maskin.
• Använd endast tillbehör som rekommenderas av tillverkaren forenna maskin.

WARNING!

Risk for brand och explosion.

Fetter och olja kan ave brandfarliga angor när de varms upp. Hall flammor eller uppvärmda foremål borta fran fetter och oljor när du lagar mat med dem.
- Angorna som frigörs i mycket het olja kan ortsaka självantändning.
Redan anvand olja, som kan innehalla matrester, kan orsaka brand vid lagre temperatur jamfort med olja som anvands for forsta gangen.
- Placera inte brandfarligaprodukter eller foremål som ar vata med brandfarligaprodukter i, i narheten av uller pÅprodukten.

WARNING!

Risk for skador på Produkten.

• Latinte heta kokkärl sta pa kontrrollpanelen.
• Lagg inte på nagra värmskydd på hällens glasyta.
• Lat inte kokkarl torrkoka.
• Var försiktig sä att inte foremål eller kokkär l落后 på produiten. Ytan kan skadas.
  Aktivera inte kokzonerna med tomma kokkarl allerutan kokkarl.
• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid södana foremål nr de flyttas på kokhällen.

2.4 Underhäll och rengöring

• Rengörprodukten regelbundet für att forhindra att ytmaterialet forsämras.

3. INSTALLATION

WARNING!

Se Sakerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan fran typskylten. Typskylten sitter nertill på hällen.

• Stäng av Produkten och låt den kallna forengöring.
• Använd inte vattenspray och Ånga für att rengöräprodukten.
• Rengör Produkten med en vát mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga foremål, grova rengöringsdynor,进展情况medel eller metallforemål, om inte annat anges.

2.5 Service

• Kontakta ett auktoriserat servicecenter for reparation av Produkten. Använd endast originalreservdelar.
  När det gäller lampan/lamporna ienna produit och reservlampor som saljs separat: Dessa lampor ar avsedda att tala extrema fysiska forhallanden i hushallsapparater, sasom temperatur, vibration, fuktighet erler avsedda att signalera information om produits driftsstatus. De ar inte avsedda att anvandas i andraprodukter erler som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk for personskador aller kvävning foreligger.

• Kontakta dinCOMMUN for information om hurprodukten skakasseras.
• Koppla lossprodukten fran eluttaget.
• Klipp av elkabeln naraprodukten och kassera den.

Serienummer

3.2 Inbyggnadshällar

Inbyggnadshällar fär endast användas after installation i lampliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hallen ar forsedd med en anslutningskabel.
• Använd den här kabeltypen für att ersätta den skadade nätkabeln: H05V2V2-F som tål en temperatur på 90^ aller högre. En enda ledare måste haett minimalt tvärsnitt i enlighet med tabellen nedan. Kontakta var lokala serviceavdelning. Nätkabeln fär endast bytas ut av en behörig elektriker.

WARNING!

Alla elektriska anslutningar@maste utforas av en behorig elektriker.

FÖRSIKTIGHETSÄTGÄRDER!

Ansluttingar via kontakter ar forbjudna.

FÖRSIKTIGHETSÄTGÄRDER!

Kabelandarna fär inte borras eller lõdas. Det ar forbjudet.

FÖRSIKTIGHETSÄTGÄRDER!

Koppla inte kabelnutanandhylsor.

Enfasanslutting

1. Ta bort kabelns mantel fran den svarta och bruna ledningen.
2. Ta bort en bit isolering fran de bruna och svarta kabelandarna.
3. Anslut andarna pa svarta och bruna kablar.
4. Applicera en ny tradandhylsa pa den delade tradens ante (specialverktyg kravs).

NL-anslutning

1. Ta bort kabeländhylsan fran de bla ledningarna.
2. Ta bort en del av isoleringen fran de bla kabeländarna.
3. Satt pa en ny tradandhylsa pa varje tradande (specialverktyg kravs).

220 - 240 V~

Tvafasanslutting: 400 V2N~ Enfasanslutting: 220 - 240 V~

5 × 1,5 ~mm^2 5 × 1,5 ~mm^2 eller 4 × 2,5 ~mm^2 5 × 1,5 ~mm^2 eller 3 × 4 ~mm^2

Grön - gul Grön - gul Grön - gul

N Bla ochbla N Bla ochbla N Bla ochbla

L1 Svart L1 Svart L Svart och brun

L2 Brun L2 Brun

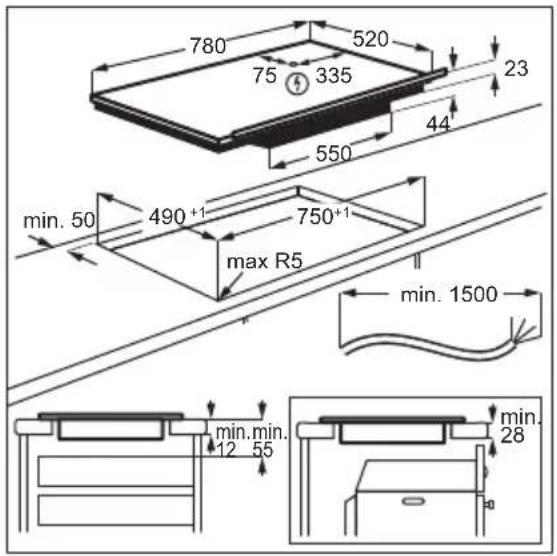

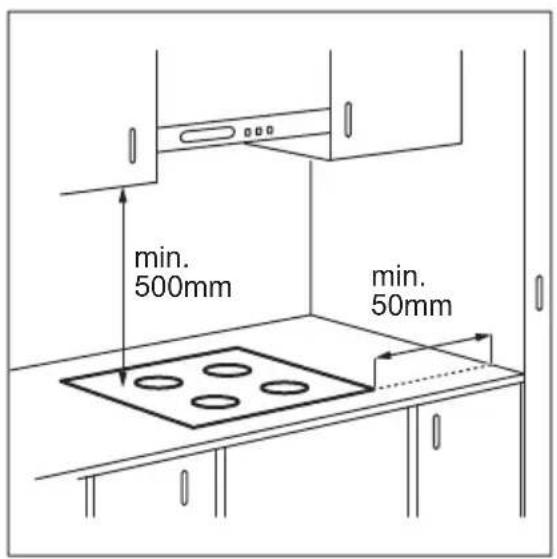

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna for flakten angående minsta avständ mellanprodukterna.

Omprodukten har installerats ovenfor en lada kan hallens ventilation varma upp det som forvaras i ladan när hallen används.

Hitta videoguiden "Så installerar du din induktionshall frän AEG - bankinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Använd touchkontrollerna für att användaprodukten. Displayerna, indikeringarna och ljudsignalerna markerar vilka Funktioner som ar aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	①	På / Av För att aktivera och avaktivera höllen.
2	®	Knaplås / Barnlås För att lasa / lasa upp kontrollpanelen.
3	||	Paus För att aktivera och avaktivera Funktionen.
4	®	Bridge För att aktivera och avaktivera Funktionen.
5	- Värmelägesdisplay För att visa det inställda värmeläget.
6	- Timerindikatorer für kokzonerna	Für att visa für vilken kokzon tiden är inställd.
7	- Timerdisplay	Für att visa tiden i minutes.
8	-	Hob?Hood För att aktivera och inaktivera manuelltläge für functio-nen.
9	1	- För att välja kokzon.
10	+/-	- För att öka eller minska tiden.
11	P	PowerBoost För att aktivera Funktionen.
12	- Installningslist Förinställning av värmeläge.

4.3 Visningar av varmeinställning

Display Beskrivning
Ø	Kokzonen Är avständ.
I. 14	Kokzonen Är på.
U	Paus Är på.
A	Automatisch uppvärmning Är på.
P	PowerBoost Är på.
E + siffra	Ett fel har uppstått.
E / Z	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhällning / re-stvärme.
L	Knaplås / Barnlås Är på.
F	Kokkärlet Är felaktigt eller für litet,ller inget kokkärl är placerat på kokzonen.
-	Automatisch avständning Är på.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Sakerhetsavsnitten.

5.1 Effektbegränsning

Effektbegransning definierar hur stor effekt hallen anvander totalt, inom granserna for husets installationssakringar.

Hällen ar installd på högsta möjiga effektivasom standard.

Forattminskaellerokaeffektnivan:

1. Stang av hällen.
2. Tryck ochhallned -knappen i 3 sekunder. Displayen tandssch slacks.
3. Tryck ochhallned knappen i 3 sekunder. Bller visas.
4. Tryck pà ①. P72 visas.
5. Tryck pa /pa timern for att stalla in effektnivan.

Effektiväer

Se avsnittet "Teknisk data".

FÖRSIKTIGHETSÄTGÄRDER!

Se till att den valda strommen passar till sakringarna i huset.

P72-7200W
P15-1500W

P20-2000W
P25-2500W
P30-3000W
P35-3500W
P40-4000W
P45-4500W
P50-5000W
P60-6000W

6. DAGLIG ANVÄNDNING

WARNING!

Se Sakerhetsavsnitten.

6.1 Aktivera och avaktivera

Tryck på 1 sekund für att satta på erler stänga av halten.

6.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner ar avstängda.
• du inte ställer in värmeläge after Hallen har sats på.
• du spiller nagot eller satter nagot på kontrollpanelen长期以来 10 sekunder (en kastrull, en handduk osv.). En ljudsignal lijuder och hällen stängs av. Ta bort foremalet ihrer rengör kontrollpanelen.
• hällen blir För het (t.ex. om att kokkärlikokar torrt). Innan du anvander hällen igemaste kokzonen kallna.
• du anvander ents olampligt kokkarl.

Symbolen F tands och kokzonen stangs av automatiskt after 2 minute.

• du stänger inte av en kokzon aller andrar varmelaget. Efter en stund tands och halten stangs av.

Förhalandet mellan värmeläge och tiden after vilken halten stängs av:

Värmeinställing Hällen stängs av efter

1-3

6 timmar

4-75 timmar

Värmeinställning Hällen stängs av after

8-94 timmar

10-14 1,5 timme

6.3 Varmeläge

För inställning ellerändring av värmeläge:

Tryck på installningslisten vid ratt varmelage aller flytta fingret langs med installningslisten tills du när ratt varmelage.

6.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

Slange indikatorn lyser risk for brannskador francne.

Induktionskokzonerna skapar den varme som behovs for tillagningen direkt i kokkarlets botten. Glaskeramiken varms upp av kokkarlets varme.

Indikatorerna visas när en kokzon ar varm. Indikatorerna visar nivan pa restvarmen for de kokzoner du anvander for narvarande:

-fortsatt tillageningen

• varmhållning

• restvärme.

Indikatorn kan ocksa visas:

for de narliggande kokzonerna aven om du inte anvander dem,
- när heta kokkärl placeras på en kall kokzon.
- nar hällen ar avstängd men kokzonen fortfarande ar varm.

Indikatorn forsvinner nar kokzonen har svalnat.

6.5 Anvanda kokzonerna

Ställ kokkarlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkarlets botten.

Du kan använda ett stort kokkärl på två kokzoner samtidigt. Kokkarlet måste tacka mitten av bådazonerna men fär inte gå utanfor markeringarna. Om kokkarlet ar placerat mellan två mittpunkterkommen inte Bridge-funktionen att aktiveras.

6.6 Bridge

i

Funktionen ar igang nar kastrullen tacker mitten pa de tva zonerna. For mer information om korrekt placering av kokkarl, se "Anvanda kokzonerna".

Den har funktionen kopplar ihop tva kokzoner pa vänster sida till en gemensam zon.

Stall forst in varmeinställningen for en av kokzonerna till vänster.

Aktivera Funktionen genom att trycka pa Ställ in uller andra varmeinstallningen genom att trycka pa en av kontrollsensorerna.

For att inaktivera Funktionen: tryck pa Kokzonerna fungerar oberoende av varandra.

6.7 Automatisk uppvärmning

Aktivera Funktionen for att få onskad
värmeinställning på kortare tid. När den ar på,
fungerar kokzonen på den högsta
installingen i böjan och fortsätter dilationfter
på onskad värmeinställning.

i

For att aktivera Funktionen maste kokzonen vara kall.

For att aktivera Funktionen for en kokzon: tryck pa P tands). Tryck direkt pa onskat varmelage. Effer 3 sekunder tands

For att inaktivera Funktionen: andra varmelaget.

6.8 PowerBoost

Den har Funktionen gör mer effekt tillganglig for induktionskokzonerna. Funktionen kan bara aktiveras for induktionskokzonen under en begränsad tidssperiod. Därefter koplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

i

Se avsnittet "Teknisk data".

For att aktivera Funktionen for en kokzon: tryck pa P.ands.

For att avaktivera Funktionen: andere varmelaget.

6.9 Timer

• Neddänningstimer

Du kan använda den har Funktionen for att ställa in tiden for en enda tillagningssession.

Ställ Först in varmeinställningen für kokzonen, ställ)därefter in Funktionen.

Stalla in kokzonen: tryck pa fiera ganger tills indicatorn for en kokzon tand.

Aktivera Funktionen: tryck pa + pa timern for att stalla in tiden (00 - 99 minutes). När indikatorn for kokzonen börjarblinka räknas tiden ned.

For att se Återstående tid: tryck på for att ställa in kokzonen. Kokzonens indicator borjar blinka. På displayen visas den Återstående tiden.

Andrataiden:tryckpaforattstallainkokzonen.Tryckpa+eller-

Forattavaktiverafunktionen:tryckpafor att stalla in kokzonen och tryck darefter paDen kvarvarande tiden raknas ner till 00. Kokzonens indicator slocknar.

i

En ljudsignal hors och 00 blinkar när sluttiden uppnàts. Kokzonen avaktiveras.

Foratt stanga av ljudet:tryckpaa

- CountUp Timer

Den har Funktionen kan anvandas for att kontrollera hur länger kokzonen ar igang.

Stalla in kokzonen: tryck paflera ganger tills indicatorn for en kokzon tand.

UP slacks. När indicatorn für kokzonen börjar blinka räknas tiden upp. Displayen växlar mellan UP och räknad tid (i minutes).

For att se hur länger kokzonen ar igang:

tryck pa for att stalla in kokzonen. Kokzonens indicator borjar blinka. Displayen visar hur lange kokzonen har varit igang.

For att avaktivera Funktionen: tryck pa och darefter pa teller . Kokzonens indicator slocknar.

• Signalur

Du kan använda den har Funktionen nar hällen ar på och tillagningszonerna inte används. Displayen visar värmeläget

Aktivera Funktionen: tryck på och därefter på + eller För timern for att ställa in tiden. När sluttiden uppnåts hors en ljudsignal och 00 blinkar.

Foratt stanga av ljudet:tryckp

i

Denna Funktion paverkar inte kokzonernas Funktioner i övrligt.

6.10 Paus

Den har Funktionen staller in alla paslagna tillagningszoner pa den lagsta varmeinstallningen.

När Funktionen ar på är alla andra symboler på kontrollpanelerna lästa.

Funktionen stoppar inte timerfunktionerna.

1. För att aktivera -funktionen trycker du på ||-knappen.

tänds. Värmeinställingen sänks till 1.

1. För att inaktivera Funktionen: trycker du pa II

Föregaende varmeläge släge tänds.

6.11 Knaplås

Du kan lasa kontrollpanelen medan kokzonerna ar igang. Funktionen forhindrar oavsiktliga andringar av varmelaget.

Ställ in värmeläget Först.

Aktivera Funktionen: tryck pa tands i 4 sekunder. Timern forblir pa.

Forattavaktiverafunktionen:tryckp. Foregande varmelage aktiveras.

i

När du avaktiverar Hallen stängs ävenenna Funktion av.

6.12 Barnlås

Denna Funktion forhindrar oavsiktlig anvandning av hallen.

Aktivera Funktionen: aktivera Hallen med

. Ställ inte in nagot värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med

För att avaktivera Funktionen: aktivera

hallen med . Stall inte in nagot varmeläge.

Tryck pa i 4 sekunder. tands. Inaktivera hallen med .

För att kringgå Funktionen für ett enskilt

tillagningstillfälle: aktivera hällen med.

tands. Tryck pa i 4 sekunder. Stall in vermelage inom 10 sekunder. Hallen kan nu anvandas. Om du avaktiverar hallen med

aktiveras Funktionenigen.

6.13 OffSound Control (Aktivera och inaktivera ljud)

Stäng av Hallen. Tryck pa i 3 sekunder.

Displayen tänds och släcks. Tryck pa i 3

sekunder. ellertands.Tryckpapatimernforattvaljanagotavfoljande:

• ljudet ar avstangt

• ludet ar pa

Vänta tills Hallen stängs av automatiskt for att bekräfta ditt val.

• du trycker på
• Signalur ar klar
• Nedrakningerstimer arclar
• du ställer nagot på kontrollpanelen.

6.14 Effektreglering

Om flera zoner ar aktiva och den forbrukade effekten overstiger gransen for strömtillförseln delarenna fonction den tillgangliga effekten mellan alla kokzoner (anslutna till sama fas). Hallen styär varmeinställingarna for att skydda sakringarna i huset installation.

• Kokzonerna ar grupperade enigt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning pa (3700 W). Om hällen när gränsen for maximal effekt inom en fas reduceras effekten for kokzonerna automatiskt.

Värmeinställingen for den senast valda tillagningszonen prioriteras alltid. Den Återstaende effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.
Värmeinställungen for de reducerade zonerna andras mellan den ursprungligen valda värmeinställungen och den reducerade värmeinställungen.
Vänta tills displayen slutar blinka eller minska varmeinställningen for den valda tillagningszonen. Tillagningszonerna fortssatter att arbeta med den reducerade varmeinställningen. Åndra varmeinställningarna for tillagningszonerna manuellt vid behov.

Se bilden for möjiga kombinationer dar effekten kan fordelas mellan kokzonerna.

6.15 Hob²Hood

Det ar en avancerad automatisk Funktion som koplar Hallen till en särskild koksfläkt. Bade Hallen och koksfläkten har en infrarod signalkommunikator. Flaktens hastigkeit definieras automatiskt med utgangspunkt fran lagesinstallingen och temperaturen for det hetaste kokkarlet på Hallen. Du kan också använda fläkten frän Hallen manuellt.

Fjärrsystemet ar for de flesta köksfläktar inaktiverat fran böjan. Aktivera det innan du anvander Funktionen. Läs braupsanvisningen for köksfläkten for mer information.

Anvanda den automatiska Funktionen

For att anvanda den automatiska Funktionen staller du in det automatiska laget pa H1-H6. Hallen ar fran borian installd pa H5. Flakten

reagerar när du anvander hallen. Hallen känner av kokkarlets temperatur automatiskt och justerar flaktens hastigkeit)darefter.

Automatiska lagen

Automata		Kok-nig1)	Stek-nig2)
Låge H0 Av Av Av
Låge H1 På Av Av
Låge H2 3) På Fläkthastig-het 1		Fläkthastig-het 1
Låge H3 På Av Fläkthastig-		het 1
Låge H4 På Fläkthastig-		Fläkthastig-het 1
		het 1
Låge H5 På Fläkthastig-		Fläkthastig-het 2
		het 2

1) Hällen känner av kokningsprocessen och aktiverar fluktens hastighet i enlighem med det automatiska laget.
2) Hallen känner av stekningsprocessen och aktiverar fluktens hastighet i enlight med det automatiska laget.
3) I det har laget aktiveras flakten och lampan utan att forlita sig pa temperaturen.

Andra det automatiska laget

1. Stang av hällen.
2. Tryck ned ① i 3 sekunder. Displayen tänds och släcks.
3. Tryck ned sekunder.
4. Tryck pa hagra ganger tills tands.
5. Tryck pa pa timern for att valja ett automatiskt lage.

i

For att anvanda flakten direkt pa flaktpanelen, avaktivera det automatiska laget for Funktionen.

i

När du är klär med matlagningen och stänger av hällen kan fläkten fortsätta gä under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och forhindrar att du oavsiktlig slär på fläkten under komande 30 sekunder.

Styra flakthastigheten manuellt

Du kan också använda Funktionen manuellt. Tryck på mar hällen ar pasilagen for att góra detta. Detta inaktiverar den automatiska Funktionen och gör att du kan andra flakthastigheten manuellt. När du trycker på okar du flakthastigheten med ett steg. När du när en intensiv niva och trycker på iger stalls flakthastigheten in på 0 ingen och dä stängs köksfläkten av. Starta flakten ingen med flakthastighet 1 genom att trycka på

i

Aktivera automatiskt styrning av fonctionen genom att stanga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt;när du aktiverar hällen.Detta gör du genom att ställa in det automatiska laget på H1-H6.

i

Belysningen i fläkten släcks 2 minuter after att halten stängts av.

7. RÄD OCH TIPS

WARNING!

Se Sakerhetsavsnitten.

7.1 Kokkärl

For induktionskokzoner genereras värmen mycket snabbt i kokkarlet med ett kraftigt elektromagnetiskt falt.

Använd induktionskokzonerna med lampliga kokkärl.

• Kokkarlets botten maste vara sà tjock och plan som möjligt.
• Se till att kastrullens botten ar ren och torr innan du satter den pa hallen.
• For att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkarlsmaterial

• ratt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt markning fran en tillverkare).
• inte ratt: aluminium, koppar, massing, glas, keramik, porslin.

Kokkärl ar lämpiga for en induktionshall om:

vatten kokar mycket snabbt upp pa en kokzon som ar installd pa det hogsta varmelaget.
- en magnet fester på kastrullens botten. Kokkarlets matt
- Induktionskokzonerna anpassar sig automatiskt till storleken på kokkarlets botten.
- Kokzonens effektivitet ar relaterad till kokkarlets diameter. Kokkärl med en minde diameter an den minsta fär bara en del av effekten som kokzonen genererar.
- Av bada sakerhetsskal och optimalt tillagningsresultat ska man inte anvanda kokkärl som ar större an vad som anges i avsnittet "Specificationer for kokzonen". Undvik att hälla kokkärl nara

kontrollpanelen under tillagningen. Detta kan paverka kontrollpanelens Funktion aller oavsiktigt aktivera hällfunktionerna.

Se "Tekniska data".

7.2 Ljud under användning

Om du hör:

• knackende ljud: kokkarlet ar tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du anvander kokzonen med en hög effektniva och kokkarlet ar tillverkat av olika material ("sandwichkonstruktion").
• surroundé: du använder en hoch effektniva.
• klickande: elektrisk omkoppling sker.
• susande: beror detta pà att fläkten År igång.

Dessa ljud ar normala och innebär inte att det ar fel påprodukten.

7.3 Öko Timer (Eco Timer)

For att spara energia inaktiveras kokzonen fore signalen frn nedrakningstimern. Skillnaden i anvandningstiden beror pa den installda varmenivan och tillagningstiden.

7.4 Exempel på matlagningstillämpninger

Korrelationen mellan en zons varmeläge och dess energiförbrukning ar inte linjär. När du ökar varmeläget ar det inte proportionell mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögzt varmeläge använder );nnde n halfen av sin effekt.

Uppgifternai tabellen arendast riktvarden.

Värmeinställ- Använd für att: Tid (min) Tips. Ning

Se till att hälla tillagad mat varm. vid behov Placera ett lock på kokkarlet.

1-3 Hollandaisesas, smlt: smor, choklad, gelatin.

5-25 Ror om da och da.

Värmeinställ- ning	Använd För att: Tid (min) Tips
2 - 3 Solidifera: fluffiga omeletter, ugnstek- ta agg.		10 - 40 Tillaga med locket på.
3 - 5 Småkoka ris och mjölkräfter, värma färdiglagade rätter.		25 - 50 Minst dubbelt sä mycket ∀tska som ris, rör om mjölkbaserade rätter under tillagningen.
5 - 7 Stuva grönsaker, fisk, köttt. 20 - 45 Tillsätt nagra msk vatten. Kontrollera vattenmängden under processens gäng.
7 - 9 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm vatten. Kontrollera vattenniván under processens gäng. Ha locket kvar på kastrullen.
7 - 9 Tillaga större möngder mat, grytor och soppor.		60 - 150 Upp till 3 I ∀tska plus ingredienser.
9 - 12 Mild stekning: schnitzel, cordon bleu- kalvkött, kotletter, risbiffar, korv, lever, roux, ägg, pannkakor, munkar.		vid behov Vänd om;när det behövs.
12 - 13 Grovstekt, riven potatisgräng, ryggbiff- ar, biffar.		5 - 15 Vänd om;när det behövs.
14 Koka vatten, tillaga pasta, bryna köttt (goulash, grytstek), fritera pommes frites.
P	Koka upp en stor möngd vatten. PowerBoost ar aktiverad.

7.5 Råd och tips För Hob²Hood

När du använder hällen med Funktionen:

• Skydda köksfläktens panel mot direkt solljus.
  Rikta inte halogenlampan direkt mot mot koksflaktens panel.
• Täck inte über hällens kontrollpanel.
  Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkarlshandtag aller en hög kastrull). Se bilden.

Fläktkäpan som visas nedan är endast avsedd som illustration.

i

Andra fjarrstyrdapoperator kan kan blockera signalen. Anvand inga andra apparater nara hallen nar HobHood anvands.

8. UNDERHÄLL OCH RENGÖRING

WARNING!

Se Sakerhetsavsnitten.

8.1 Allman information

• Rengör hällen after varje användningstillfäll.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan päverkar inte hällens Funktion.
• Rengör hallens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa für glaset.

8.2 Rengöring av hällen

• Avlagsna omedelbart: smalt plast, plastfolie, salt, socker och mat som

innehälter socker, annars kan denna smuts orsaka skador på Hallen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och for bladet over ytan.

• Ta bort'nar hallen ar tillrackligt nedkyld: kalkringar, vattenringar, fettfläckar, blank metallisk missfargninq. Rengör hallen med en fuktig duk och iced slipande rengöringsmedel. Efter rengöring, ska du torka hallen med en mjuk trasa.
• Ta bort blank metallisk missfargninq:
  • använd en vattenösning med vinäger och rengör glasytan med en trasa.

9. FELSÖKNING

WARNING!

Se Sakerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjalpa felet

Det går inte att aktivera eller an-vända höllen.	Hällen är inte ansluten till strömfor-sörjningen eller den är ansluten på fel sätt.	Kontrolera att höllen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gätt. Kontrolera att säkringen är ansaken till		felet. Om säkringen:gårgang på gang, tala med en kvalificerad elektriker.
Du har inte ställt in inställningen För uppvärmning på 10 sekunder.		Aktivera höllenigen och ställ in värme-inställningen på mindreòn 10 sekun-der.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Paus".

Problem Möjlig orsak Avhjalpa felet

Det finns vatten-ller fettstänk påkontrollpanelen.		Rengör kontrollpanelen.
Ett konstant pipljud hör. Den elektriska anslutningen är felaketig.		Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installa-tionen.
En ljudsignal hör och hällen stängs av.En ljudsignal hör;när hällen stängs av.	Du har stätt nagot på en eller flera touchkontroller.	Ta bort foremålet frän touch-kontroler-na.
Hällen stängs av. Du Satte nagot på touch-kontrollen①.		Ta bort foremålet frän touch-kontrolen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit pâslagen en kört stundeller sökan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länger für att vara varm.
Du använder en vändigt hög kastrullsom blockerar signalen.		Ta en mindre kastrull, byt kokzon erller styr fläkten manuellt.
Automatisch uppvärmning funge-rar inte.	Den högsta värmeinställingen är in-ställd.	Den högsta värmeinställingen har sama effekt som Funktionen.
Zonen är varm. Lát zonen kallna tillräckligt.
Värmeinställingen andras mel-lan tvà nivær.	Effektreglering är på. Se "Daglig användning".
Kontrollpanelen är varm;när du rör vid den.	Kokkärlet är for stortEller SSE står detforall kontrollpanelen.	Placera stora kokkärlet på de bakre zo-nerna om möjigt.
Det hör insget ljud;när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd-ning".
tänds.	Barnlås aller Knaplås är på. Se "Daglig användning".
tänds.	Det finns inget kokkärlet på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd kokkärlet som är lämpliga für in-duktionshällar. Se "Råd och tips".
Diametern på kokkärlets botten ärfor liters För zonen.		Använd kokkärlet med rätt mätt. Se"Tekniska data".
och en siffra tänds.	Det har uppstättett fel på hällen. Stängav hällen och sätt på den igenafter 30 sekunder. Om visas igenska du dra ur elkontakten. Sätt i elkontakten ogen after 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortssätter.

9.2 Om duinte kan avhjalpa felet...

Kontakta din Återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjalpa felet. Uppge uppgifterna på markskylten. Uppge även den tresiffriga koden for glaskeramiken

(den sitter i hornet pa glasytan) och vilka felmeddelanden som visas. Kontrollera att du anvande hallen pa ratt satt. I annat fall tacks inte kostnaden for serviceteknikerns erler aterforsaljarens atgarden av garantin. Informationen om garantitid och

10. TEKNISKA DATA

10.1 Produktdekal

Modell I84KV443FB PNC 949 597 989 00

Typ 62 D4A 01 AA 220-240 V/400 V 2N, 50/60 Hz

Induktion 7.2 kW Tillverkad i: Tyskland

Serienr. 7.2 kW

AEG

10.2 Data for kokzoner

Kokzon Nominell effekt (max värmein-ställning) [W]	PowerBoost [W]	PowerBoost maximal koktid [min]	Kokkärlets diameter [mm]
Vänster frem 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Mitre frem 1400 2500 4 125 - 145
Höger bak 2300 3600 10 180 - 240

Kokzonernas effekt kan avvika nagot fran uppgifterna i tabellen. Effekten beror pa kokkarlens material och storlek.

För bösta resultat bör kokkärl som ar större an matten tabellen undvikas.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation

Modellidentiferring I84KV443FB
Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod		Induktion
Diameter på runda kokzoner (Ø)	Vänster fram	21.0 cm
	Vänster bak	21.0 cm
	Mittre fram	14.5 cm
	Höger bak	24.0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster fram	179.6 Wh/kg
	Vänster bak	177.0 Wh/kg
	Mittre fram	180.2 Wh/kg
	Höger bak	174.6 Wh/kg
Hällens energiförbrukning (EC electric hob)		177.9 Wh/kg

IEC / EN 60350-2 - Ugnar for hushållsbruk - Del 2: Hallar - Metoder for matning av prestanda.

Energimättingarna for kokområdet identifieras av markeringarna for respektive kokzon.

11.2 Energispartips

Du kan spara energia under den dagliga matlagningen om du foljer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärnning av vatten.
• Använd om möjligt lock på kokkarlet.
• Ställ kokkarlet i mitten av kokzonen.
• Använd restvärme für att hälla mat varm ell er for att smälta mat.

12. MILJÖSKYDD

Återvinn material med symbolen Återvinn forpackningen genom att placera den i lampligt kär. Bidra till att skydda var miljö och var hälsa genom att atervinna avfall fran elektriska och elektroniskaprodukter. Slang

inteprodukter märkta med symbolen med hushållsavfallet. Lämna inprodukten pa närmaste atervinningsstation aller kontaktaCOMMunkontoret.

---

---

---

aeg.com
