Produkttyp	LED-projektor med infraröd rörelsedetektor
Varumärke	Brennenstuhl
Modell	JARO 1050 P
Märkeffekt	10 W
Matningsspänning	220-240 V~, 50/60 Hz
Maxström	0,06 A
Effektfaktor	>0,7
Skyddsklass	IP54 (med detektor)
Stöttålighet	IK08
Mått (L x B x H)	141 x 69 x 173,5 mm
Vikt	0,47 kg
Max projiceringsyta	244,6 cm²
Detektionsområde	upp till 10 m (horisontellt)
Tidsinställning	10 sekunder till 5 minuter
Ljusinställning	0 till 2000 lux
Känslighetsinställning	Ja (från 3 till 10 m beroende på montering)
Max installationshöjd	3 m
Driftstemperatur	-20°C till +50°C
Elektrisk skyddsklass	Klass I (med jordning)
Ljuskälla	Icke utbytbar LED
Användning	Inom- och utomhus

Vanliga frågor - JARO 1050 P BRENNENSTUHL

Hur installerar jag JARO 1050 P-projektorn?

Stäng först av strömmen. Fäst väggfästet på en höjd under 3 m, helst 2,5 m. För strömkabeln genom den täta kontakten och anslut ledningarna enligt markeringarna (N: blå, L: brun, jord: grön/gul). Fäst projektorn på fästet och justera vinkeln. Återställ slutligen strömmen.

Hur ställer jag in rörelsedetektorn?

Tre inställningar finns bakom sensorn: TIME (belysningstid från 10 s till 5 min), LUX (ljusnivåtröskel: vrid mot månsymbolen för natt, sol för dag och natt) och SENS (detekteringskänslighet från 3 till 10 m). Justera efter dina behov.

Vad gör jag om projektorn inte tänds?

Kontrollera först strömförsörjningen (brytare, säkring). Se till att LUX-inställningen är lämplig för omgivningsljuset (vrid mot solen om det behövs). Kontrollera också att SENS-känsligheten inte är för låg. Om inget hjälper, kontakta en elektriker.

Kan jag byta lampan eller ljuskällan?

Nej, LED-ljuskällan är inte utbytbar. Om den når slutet av sin livslängd måste hela projektorn bytas ut. Öppna aldrig enheten.

Vad är räckvidden för rörelsedetektorn?

Den horisontella räckvidden kan vara upp till 10 meter, och känsligheten varierar från 3 till 10 m beroende på placering och SENS-inställning. Undvik hinder som träd eller ventilationer.

Kan projektorn användas inomhus?

Ja, den är designad för både inom- och utomhusbruk tack vare sin IP54-klassning (skyddad mot vattenstänk och damm).

Hur rengör jag projektorn?

Innan rengöring, koppla ur projektorn. Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Kan strömkabeln bytas?

Nej, den medföljande kabeln kan inte bytas ut. Om den är skadad måste projektorn kasseras enligt WEEE-reglerna.

Vilken installationshöjd rekommenderas?

Maxhöjden är 3 meter, men för optimal detektering rekommenderas att installera projektorn på cirka 2,5 meter över marken.

Är projektorn kompatibel med en dimmer?

Nej, den är inte lämplig för användning med externa dimmers. Använd endast med standard nätaggregat.

BRUKSANVISNING JARO 1050 P BRENNENSTUHL

LED-strålkastare med infraröd rörelsedetektor

JARO

Observera: Läs denna bruksanvisning noga innan du använderprodukten och Förvara den på att sakert stalle afteråt!

SAKERHETSANVISNINGAR

1. Kontrollera alltid om Produkten ar skadad fore varje anvandning. Anvand aldrigprodukten om du hitar nagra skador. Vänd dig, i detta fall, till en elektriker erler till tillverkarens angivna serviceadress.

Bristande afterlevnad kan innebära livsfara på grund av elektriska stötar!

1. Använd inte Produkten i explosionsfarliga miljöer, aftersom det ar forenat med livsfara!
2. Se till att barn inte kan komma at strålkastaren. Barn Förstär inte farorna som ar forknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Det ar inte möjlgigt att byta ut ett forstört skyddshölje. Strålkastaren mäste kasseras.
5. Den yttre, flexibla kabeln tillenna stralkastare gär inte att byta ut, om kabeln ar skadad maste lampan kasseras.
6. För strålkastarna JARO 7050, 9050, 13050 gäller följande:
   Het yta

(versioner med rörelsedetektor): IP54, IK08

Märksänning: 220-240V~

Temperaturomrade: -20^ till +50^

Denna produit ar lamplig for inom- och utomhusbelysning.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRJSÖRJNINGEN 10 - 50 W

se bilderna pa sidorna 4,7 och 8

1. Färe installationen skam an alltid bryta strömförsörningen ①.
2. Monteringslage: Det basta ar om man fester stralkastaren med vaggfustet. Stralkastaren fär inte monteras högre upp an 3m ⑧. Rekommenderad monteringshöjd for modeller med rörelsedetektor 2,5m . Det ar möjlg att vinkla stralkastaren nedät och uppät.
3. Ta bort stralkastarens fästbygel ②.
4. Markera borrhalens lage for att fasta fastbygeln och borra lampliga hal i viggen ② Fust bygeln med passande skruvar i viggen.
5. Oppna kontaktdone3
6. Led anslutningskabeln genom de tātade hylsorna ④.
7. Fäst strålkastaren i fästbygeln.
8. Anslut anslutningskabelns tradar enligt ⑤ till ingangskontaktens anslutning (N = blå kabel, jordningssymbol = grön/gul kabel, L = brun kabel).
9. Skjut på hylsorna enligt ⑥ på ingängskontakten och dra Åt dem. Kontrollera att båda hylsorna ar tillräckligt Åtdragna - på detta satt sakerställer man tillräcklig tätning.
10. Montera tillbaka fästbygeln på strålkastaren.
11. Ställ in lampan i önskat läge och dra at bygelskruvarna.
12. Sla pa strömmenigen ⑦.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNINGEN 80 - 150 W

se bilderna pa sidorna 5 och 6

Monteringsläge: Det basta ar om man fester stråkastaren med vaggfustet. Installationshöjden fär inte överskrida 3 m (10).

Man kan luta lampan 90^ nedat och 45^ uppat 10.

1. Färe installationen skam an alltid bryta strömförsörjningen ①.
2. Skruva pa kopplingsdosan ② pa baksidan och lossa tryckplattan ③
3. Led anslutningskabel⁴ genom kopplingsdosans ledningsrör och forbind kopplingsdosans kardeler enligt markeringarna N och L ⁴.
4. Satt fast tryckplattan och skruva fast kopplingsdosan ⑤.
5. Ta bort stralkastarens faspbygel ⑥
6. Markera borrhålens lage ⑦for att fästa fästbygeln och borra lampliga hal i vöggen. Fäst bygeln med passande skruvar i vöggen ⑦.
7. Fäst strålkastaren i fästbygeln ⑧.
8. Ställ in önskat läge für strålkastaren och dra at bygelskruvarna ⑧.
9. Sla pa strömmen igen ⑨.

FUNKTIONSBESKRIVNING

(gäller endast versioner med rörelsedetektor)

Den har strålkastaren har en infraröd sensor. Den slås på automatiskt nar den marker av rörelser i omgivningen.

Försök att inte rikta rorelsedetektorn mot simbassänger, utgående varmluft, luftkonditioneringsapparater eller foremål som utsats for kraftiga temperaturväxlingar.

Rikta inte in rörelsedetektorn mot trad aller buskar aller platser där det ofta kan finnas husdjur. Det ar möjigt att antingen luta rörelsedetektorn i vågrätt lage at Höger aller vänster aller i lodrätt lage uppät aller nedät.

När man sätter fast strålkastaren ska man observera att strålkastaren reagerar mest på rörelser som sker tvärs over upptagningsområdet och minst på rörelser direkt mot encheten.

STÄLLA IN RÖRELSDETEKTORN (PIR)

Det finns tre reglage pa rorelsedetektorns baksida 9.

TIME - tidsinstalling (vänster):

Med hjälp av det hare reglaget staller du in valfri inkopplingstid pa mellan ca 10 sekunder och 5 minuter after att den senaste rörelsen blev registrarad. När man vrider medsols på TIME-reglaget fökortas tiden, medan den forlängs nar man vrider motsols.

LUX - Ijusinställing (sol- och mansymbol till höger) 10:

Med hjälp av ljuställningen avgörs det fran och med vilken ljusstyrka stråkastarens sensor slås på.

Laget (solsymbol) anger att sensorn ar igang pa dag- och nattetid, vid det andra laget (mansymbol) arbetar endast sensorn pa natten. Stall inte in forran den omgivande lusstyrkan har uppnatts. Vrid Ijusinställningsreglaget, sa att det hamnar helt och hallet pa symbolen (mane). Vrid reglaget forsiktigt mot symbolen (sol) tills stralkastaren pa grund av en rorelse slas pa. Nu slas stralkastaren pa med den installda lusstyrkan sa fort den kanner av en rorelse.

SENS -inställing av känsligheten (mitten) 11

Hur känslig sensorn ar beror på omgivningstemperaturen. Ju lagre omgivningstemperatur,arto känsligare rorelsedetektor.

Sensorn ar känsligast nar SENS-reglaget ar helt och hallet vridet i riktning (+).

Rörelsedetektor: passiv infrarod sensor (PIR)

Tackning:upp till 10m / upp till 120^ (vagratt) ⑫

Tidsinställning: ca 10 sek. upp till 5 min.

Omgivande Ijusstyrka: 0 - 2 000 lux

Känsliget: 3 till 10 m beroende på monteringsställe

UNDERHÄLL

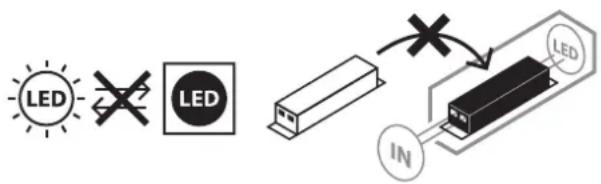

WARNING! Lampan innehäller inga komponenter som behöver underhällas. Det är inte möjligt att byta ut den har lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv mäste man byta ut hela lampan. Ljusarmaturen fär inte öppnas.

RENGÖRING

Koppla fran strålkastaren fran elnätet innan den rengör.

Använd inga losningsmedel, fratande rengöringsmedel aller liknande. Vid rengöring skull endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänlig! Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt europaparlamentets och rädets direktiv 2012/19/EU om avfall som utgörs av aller innehäller elektrisk eller elektronisk utrustning maste uttjänta elektriska enheter samlas in separat och ätervinnas på att miljövänligt satt.

Alternative bortskaffningsmöljigheter für uttjänt utrustning hitter du hos din kommunala forvaltning.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-forsakran om overensstammelse finns arkiverad hos tillverkaren.

TILLVERKARE

För mer information hänvisar vi till servicesekctionen/FAQ på var hemsida www.brennenstuhl.com.
