Produkttyp	LED-Strahler mit Infrarot-Bewegungsmelder
Marke	Brennenstuhl
Modell	JARO 1050 P
Nennleistung	10 W
Versorgungsspannung	220-240 V~, 50/60 Hz
Maximalstrom	0,06 A
Leistungsfaktor	>0,7
Schutzart	IP54 (mit Melder)
Schlagfestigkeit	IK08
Abmessungen (L x B x H)	141 x 69 x 173,5 mm
Gewicht	0,47 kg
Maximale Projektionsfläche	244,6 cm²
Erfassungsbereich	bis zu 10 m (horizontal)
Einstellung Nachlaufzeit	10 Sekunden bis 5 Minuten
Einstellung Helligkeit	0 bis 2000 Lux
Einstellung Empfindlichkeit	Ja (von 3 bis 10 m je nach Montage)
Maximale Installationshöhe	3 m
Betriebstemperatur	-20°C bis +50°C
Schutzklasse	Klasse I (mit Erdung)
Lichtquelle	LED nicht austauschbar
Verwendung	Innen- und Außenbereich

Häufig gestellte Fragen - JARO 1050 P BRENNENSTUHL

Wie installiere ich den Strahler JARO 1050 P?

Schalten Sie zuerst die Stromversorgung aus. Befestigen Sie die Wandhalterung in einer Höhe unter 3 m, idealerweise 2,5 m. Führen Sie das Netzkabel durch den wasserdichten Anschluss und schließen Sie die Drähte gemäß den Markierungen an (N: blau, L: braun, Erde: grün/gelb). Befestigen Sie den Strahler an der Halterung und stellen Sie den Winkel ein. Schalten Sie dann den Strom wieder ein.

Wie stelle ich den Bewegungsmelder ein?

Hinter dem Sensor stehen drei Einstellungen zur Verfügung: TIME (Leuchtdauer von 10 s bis 5 min), LUX (Helligkeitsschwelle: drehen Sie zum Mondsymbol für Nacht, zur Sonne für Tag und Nacht) und SENS (Erfassungsempfindlichkeit von 3 bis 10 m). Passen Sie sie nach Ihren Bedürfnissen an.

Was tun, wenn der Strahler nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Schalter, Sicherung). Stellen Sie sicher, dass die LUX-Einstellung an die Umgebungshelligkeit angepasst ist (drehen Sie zur Sonne, falls nötig). Überprüfen Sie auch, ob die SENS-Empfindlichkeit nicht zu niedrig ist. Wenn nichts funktioniert, wenden Sie sich an einen Elektriker.

Kann die Glühbirne oder die Lichtquelle ausgetauscht werden?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden. Öffnen Sie das Gerät niemals.

Wie groß ist die Reichweite des Bewegungsmelders?

Die horizontale Reichweite kann 10 Meter betragen, und die Empfindlichkeit variiert von 3 bis 10 m je nach Standort und SENS-Einstellung. Vermeiden Sie Hindernisse wie Bäume oder Lüftungsanlagen.

Kann der Strahler im Innenbereich verwendet werden?

Ja, er ist dank seiner Schutzart IP54 (spritzwassergeschützt und staubgeschützt) für den Innen- und Außenbereich geeignet.

Wie reinige ich den Strahler?

Vor der Reinigung den Strahler vom Netz trennen. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Ist das Netzkabel austauschbar?

Nein, das mitgelieferte Kabel kann nicht ersetzt werden. Wenn es beschädigt ist, muss der Strahler gemäß den WEEE-Bestimmungen entsorgt werden.

Welche Installationshöhe wird empfohlen?

Die maximale Höhe beträgt 3 Meter, aber für eine optimale Erfassung wird empfohlen, den Strahler in etwa 2,5 Metern über dem Boden zu installieren.

Ist der Strahler mit einem Dimmer kompatibel?

Nein, er ist nicht für den Einsatz mit externen Dimmern geeignet. Verwenden Sie ihn nur mit einer Standard-Netzstromversorgung.

BEDIENUNGSANLEITUNG JARO 1050 P BRENNENSTUHL

LED Strahler mit Infrarot-Bewegungsmelder

LED Light

LED Strahler mit Infrarot-Bewegungsmelder

JARO

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschliebend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in thisem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgeführter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.
   4.itte niemals direkt in das Licht schauen.
3. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.

5. Für die Strahler JARO 7050, 9050, 13050 gilt:

HeiBe Oberfläche

Nicht geeignet für den Betrieb mit externen Dimmern.

0.5m | Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

TECHNISCHE DATEN

Schutzklasse:

Schutzart/Schlagfestigkeit

(Versionen ohne Bewegungsmelder): IP65, IK08

Schutzart/ Schlagfestigkeit

(Versionen mit Bewegungsmelder): IP54, IK08

Nennspannung: 220-240V~ 50/60Hz

Temperaturbereich: -20^ bis +50^

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 10 - 50 W

siehe Abbildungen Seite 4, 7 und 8

1. Schalten Sie vor der Installation stets die Spannungsvorsorgung ab ①.
2. Montage-Position: Der Strahler solle idealer Weise mit der Wandhalterung befestigt werden. Der Strahler muss in einer Höhe von weniger als 3 m montiert werden (8).

Empfohlene Montagehöhe bei Modellen mit Bewegungsmelder 2,5 m. Der Strahler kann nach unten und nach oben geneigt werden.

1. Entfernen Sie den Haltebügel von dem Strahler ②.
2. Markieren Sie die Position der Bohrlocher für die Befestigung des Haltebügels und bohren Sie entsprechende Löscher in die Wand ②. Befestigen Sie den Bögel mit geeigneten Schrauben an der Wand.
3. Öffnen Sie den Anschluss Stecker ③.
4. Fuhren Sie die Anschlussleitung durch die mit einer Dichtung versehenen Steckerhulsen 4
5. Befestigen Sie den Strahler am Haltebügel.
6. Schlieben Sie die Litzen des Anschlusskabels entsprechend der 5 an der Lusterklemme des Eingangssteckers an (N = blaes Kabel, Erdungszeichen = grun/gelbes Kabel, L = braunes Kabel).
7. Schieben Sie die Hülsen wie ⑥ über den Eingangsstecker und drehen diese fest. Stellen Sie safer, dass beiden Hülsen ausreichend fest angedreht sind – damit wird ausreichende Dichtung sichergestellt.
8. Montieren Sie den Haltebügel wieder an den Strahler.
9. Stellen Sie die gewünschte Position der Lampe ein undziehen Sie die Bugelschrauben fest.
10. Schalten Sie die Spannungsvorsorgung wieder ein ⑦.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG 80 - 150 W

siehe Abbildungen Seite 5 und 6

Montage-Position: Der Strahler solle idealer Weise mit der Wandhalterung befestigt werden. Die Installationshöhe muss kleiner als 3 m sein 10.

Die Leuchte kann 90^ nach unten und 45^ nach oben geneigt werden 10.

1. Schalten Sie vor der Installation stets die Spannungsvorsorgung ab ①.
2. Schrauben Sie die Anschlussdose 2 an der Rückseite auf und losen Sie die Andruckplatte 3.
3. Führer Sie das Anschlusskabel ④ durch das Einführungsrohr der Anschlussdose und verbinden die Litzen das Anschlusskabels entsprechend der Markierung N und L ④.
4. Befestigen Sie die Andruckplatte und Schrauben Sie die Anschlussdose zu 5
5. Entfernen Sie den Haltebügel von dem Strahler 6
6. Markieren Sie die Position der Bohrlocher 7 for die Befestigung des Haltebugels und bohren Sie entsprechende Locher in die Wand. Befestigen Sie den Bugel mit geeigneten Schrauben an der Wand ⑦.
7. Befestigen Sie den Strahler am Haltebügel ⑧.
8. Stellen Sie die gewünschte Position des Strahlers ein undziehen Sie die Bügelschrauben fest ⑧.
9. Schalten Sie die Spannungsvorsorgung wieder ein ⑨.

FUNKTIONSBESCHREIBUNG

(nur für Versionen mit Bewegungsmelder)

Dieser Strahler ist mit einem Infrarot-Sensor ausgestattet. Er schaltet sich automatisch an, wenn der Sensor im Umfeld Bewegungen feststellt.

Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken Temperaturschwankungen ausgesetzt sind.

Vermeiden Sie, den Bewegungsmelder auf Bäume oder Büche zu richten oder auf Plätze, an denen sich oft Haustiere aufhalten konnten.

Der Bewegungsmelder kann horizontal nach rechts und links gedreht und vertikal nach oben und nach unter genegt werden.

Beachten Sie bei der Anbringung des Strahlers, dass der Bewegungsmelder am empfindlichsten auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wichtigen empfindlich bei Bewegungen, die direkt auf das Gerät zulaufen.

BEWEGUNGSMELDER (PIR) EINSTELLLEN

Auf der Rückseite des Bewegungsmelders befinden sich drei Regler 9.

TIME - Zeiteinstellung (links):

Mit diesen Regler können Sie eine beliebige Einschaltzeit zwischen ca. 10 Sekunden und 5 Minuten wahren, nachdem die letzte Bewegung erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne ab, gegen den Uhrzeigersinn nimmt sie zu.

LUX - Lichteinstellung (Sonne- und Mondsymbol, rechts) 10:

Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor des Strahlers einschaltet.

Die Position (Symbol Sonne) zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position (Symbol Mond) arbeitet der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den Lichteinstellungsregler ganz auf das Symbol (Mond). Drehen Sie den Regler langsam in Richtung Symbol (Sonne), bis sich der Strahler durch Bewegung einschaltet.

Der Strahler wird sich nun ab der eingestillten Helligkeit beim Erkennen einer Bewegung einschalten.

SENS - Empfindlichkeitseinstellung (Mitte) 11:

Die Empfindlichkeit des Sensors hangt von der Umgebungstemperatur ab. Je niedriger die Umgebungstemperatur,esto groBer ist die Empfindlichkeit des Bewegungsmelders.

Der Sensor ist am empfindlichsten, wenn den SENS-Regler vollständig in Richtung (+) gedreht wird.

Bewegungsmelder: Passiver Infrarotsensor (PIR)

Erfassungsbereich: bis zu 10m / bis zu 120^ (horizontal) ⑫

Zeiteinstellung: ca. 10 sek. bis 5 min.

Umgebungshelligkeit: 0 - 2000 lux

Empfindlichkeit: 3 bis 10 m je nach Montageort

WARTUNG

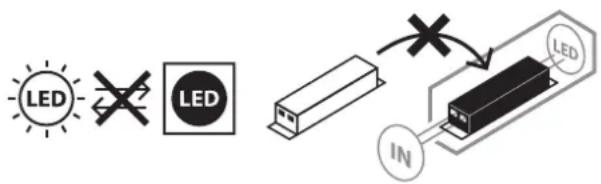

ACHTUNG! Die LED-Leuche enthalt keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen. Die Leuche darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Möglichkeit zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
