JARO 1050 P - Svetilka BRENNENSTUHL - Brezplačna navodila za uporabo

Vrsta izdelka	LED reflektor z infrardečim senzorjem gibanja
Znamka	Brennenstuhl
Model	JARO 1050 P
Nazivna moč	10 W
Napajalna napetost	220-240 V~, 50/60 Hz
Maksimalni tok	0,06 A
Faktor moči	>0,7
Stopnja zaščite	IP54 (s senzorjem)
Odpornost na udarce	IK08
Dimenzije (D x Š x V)	141 x 69 x 173,5 mm
Teža	0,47 kg
Največja projekcijska površina	244,6 cm²
Območje zaznavanja	do 10 m (vodoravno)
Nastavitev zakasnitve	10 sekund do 5 minut
Nastavitev svetlobe	0 do 2000 luksov
Nastavitev občutljivosti	Da (od 3 do 10 m glede na montažo)
Največja višina namestitve	3 m
Delovna temperatura	-20°C do +50°C
Električni zaščitni razred	Razred I (z ozemljitvijo)
Svetlobni vir	LED ni zamenljiv
Uporaba	Notranjost in zunanjost

Pogosto zastavljena vprašanja - JARO 1050 P BRENNENSTUHL

Kako namestiti reflektor JARO 1050 P?

Najprej izklopite električno napajanje. Pritrdite stenski nosilec na višini manj kot 3 m, idealno 2,5 m. Napeljite napajalni kabel skozi vodotesni konektor, nato priključite žice glede na oznake (N: modra, L: rjava, zemlja: zelena/rumena). Pritrdite reflektor na nosilec in nastavite kot. Na koncu ponovno vklopite tok.

Kako nastaviti senzor gibanja?

Na voljo so tri nastavitve za senzorjem: TIME (čas osvetlitve od 10 s do 5 min), LUX (prag svetlobe: obrnite proti simbolu lune za noč, soncu za dan in noč) in SENS (občutljivost zaznavanja, od 3 do 10 m). Prilagodite jih glede na vaše potrebe.

Kaj storiti, če se reflektor ne prižge?

Najprej preverite električno napajanje (stikalo, varovalka). Prepričajte se, da je nastavitev LUX prilagojena okoliški svetlobi (po potrebi obrnite proti soncu). Preverite tudi, da občutljivost SENS ni prenizka. Če nič ne deluje, se posvetujte z električarjem.

Ali je mogoče zamenjati žarnico ali svetlobni vir?

Ne, LED svetlobni vir ni zamenljiv. Ko doseže konec življenjske dobe, je treba zamenjati celoten reflektor. Naprave nikoli ne odpirajte.

Kakšen je doseg senzorja gibanja?

Vodoravni doseg lahko doseže 10 metrov, občutljivost pa se giblje od 3 do 10 m glede na lokacijo in nastavitev SENS. Izogibajte se oviram, kot so drevesa ali prezračevanje.

Ali se reflektor lahko uporablja v notranjosti?

Da, zasnovan je za uporabo v notranjosti in na prostem zahvaljujoč stopnji zaščite IP54 (odporen na vodne brizge in prah).

Kako očistiti reflektor?

Pred vsakim čiščenjem odklopite reflektor. Uporabite suho ali rahlo vlažno krpo. Nikoli ne uporabljajte topil ali abrazivnih sredstev.

Ali je napajalni kabel zamenljiv?

Ne, priloženi kabel ni mogoče zamenjati. Če je poškodovan, je treba reflektor zavreči v skladu s predpisi o OEEO.

Katera višina namestitve je priporočljiva?

Največja višina je 3 metre, vendar je za optimalno zaznavanje priporočljivo namestiti reflektor na približno 2,5 metra od tal.

Ali je reflektor združljiv z zatemnilnikom?

Ne, ni primeren za uporabo z zunanjimi zatemnilniki. Uporabljajte ga samo s standardnim omrežnim napajanjem.

NAVODILA ZA UPORABO JARO 1050 P BRENNENSTUHL

LED reflektor z infrardečim senzorjem gibanja

JARO

Pozor: Pred uporabo izdelka skrbno preberite ta navodila za uporabo in jih nato dobro shranite!

VARNOSTNA NAVODILA

1. Pred vsako uporabo preverite reflektor, da ni morebiti poskodovan. Izdelka nikoli ne uporabljajte, ce ugotovite kakršnekoli poskodbe. V taksnem primeru se obrnite na elektricarja ali pa na naveden servisni naslov proizvajalca.

Pri neupoštevanju navodil obstajaŽivljenjska nevarnost zaradi elektrčnega udara!

1. Izdelka ne uporabljaje v okolju, kjer vlada tveganje za eksplozijo, smrtna nevarnost!
2. Zagotovite, da je reflektor izven dosega otrok. Otroci ne znajo oceniti nevarosti zaradi morebitnega elektricnega udara.
3. Prosimo, nikoli ne glejte naposredno v svetlobo.
4. Unicenega zašcitnegaPokrova ni mogoče zamenjati. Reflektor je potrebno zavreči.
5. Zunanzi prilagodljivi kabel te svetilke ni mogoce zamenjati; ce je kabel poškodovan svetilko zavrzite.
6. Za reflektorje JARO 7050, 9050, 13050 velja: Vroča povrsina

Ni primerno za obratovanje z zunanjimi zatemnilniki.

Ob prekoračitvi minimalne razdalje se lahko osvetljeni predmeti pregrejejo.

TEHNICNI PODATKI

Razred zašcite: I

Razred zašcite/Odpornost proti udarcem

(razlicice brez senzorja gibanja): IP65, IK08

Razred zašcite/Odpornost proti udarcem

(razlicice s senzorjem): IP54, IK08

Nazivna napetost: 220-240V~50/60Hz

Temperaturno območje: -20°C do +50°C

Ta izdelek je namenjen osvetljevanju notranjih prostorov in zunanjosti.

MONTAZAINPRIKLJUCITEVNA ELEKTRICNO NAPAJANJE 10-50W

Glejte slike od strani 4, 7 in 8

1. Pred instalacio vedno izklopite elektricno napajanje ①.
2. Položaj za montažo: V idealmem primeru pritrdite reflektor s stenskim držalom. Reflektor je treba namestiti na visini manj kot 3m ⑧.

Priporocena visina za montazo pri modelih s senzorjem gibanja je 2,5 m.

Reflektor lahko nagnete navzdol in navzgor.

1. Zreflektorjoadstranite nastavljiv rocaj ②
2. Oznacite položaj izvirtanih lukenj za pritrditev nastavljivega ročaja in v steno izvirtajte ustrezne luknjé ②. Ročaj pritrdite z ustreznimi vijaki na steno.
3. Odpriteprikljucni vtic ③
4. Prikljuci nikel napeljite skozi kontaktne doze s tesnilom ④.
5. Reflektor pritrdite na nastavljiv ročaj.
6. Zice prikljucnega kabla prikljucite v skladu z ⑤ na lestencno spojkvo hodnega vtica

(N = moder kabel, ozemljitveni znak = zelen/rumen kabel, L = r jav kabel).

1. Ovoje potisnite kot 6 cez vchodni vtic in jih trdno privijte. Prepričajte se, da sta oba ovoja zadostno privita - da je zagotovljeno zadostno tesnjenje.

2. Nastavljiv ročaj ponovno namestite na reflektor.

3. Nastavite zeelen položaj luči in trdno privijte vijake ročaja.
4. Ponovno vklopite elektrichno napajanee ⑦.

MONTAZAINPRIKLJUCITEVNA ELEKTRICNO NAPAJANJE 80-150W

Glejte slike od strani 5 in 6

Polożaj za montaź: V idealmemprimeru pritrdite reflektor s stenskim držalom. Višina pritrditve ne sme biti manjsa od 3m 10.

Svetilko lahko nagnete 90^ navzdol in 45^ navzgor 10.

1. Pred instalacio vedno izklopite elektricno napajanje ①.
2. Priključno doz② privijte na hrbtni strani in odvjte pritrdilno plošćo ③.
3. Prikljuci napeljite skozi dovodno cev priključne doze in pramena priključnega kabla povežite v skladu z oznakama N in L ④.
4. Pritrdilno plošćo pritrdite in privijte priključno dozo ⑤.
5. Z reflektorja odstranite nastavljiv ročaj ⑥.
6. Oznacite položaj izvirtanih lukenj ⑦ za pritrditev nastavljivega ročaja in v steno izvirtajte ustrezne luknje. Ročaj pritrdite z ustreznimi vijaki na steno ⑦.
7. Reflektor pritrdite na nastavljiv rocaj 8
8. Nastavite Želen položaj reflektorja in trdno privijte vijake ročaja ⑧.
9. Ponovno vklopite elektricno napajanje ⑨.

OPIS FUNKCIJ

(samo za razlicice s senzorjem gibanja)

Ta reflektor ima infrardeci senzor. Ta se samodejno vklopi, kadar senzor v okolju zazna gibanje.

Senzor gibanja po moznosti usmerite na bazene, odsovalnike vrocega zraka, klimatske naprave ali objekte, ki so izpostavljeni mocnim temperaturnim nihanjem.

Senzorja gibanja ne usmerjaje na drevesa ali grmovje ali na mesta, kjer se zadržujejo hišni ljubljenčki.

Senzor gibanja lahko obrnete vodoravno v desno in levo smer in ga nagnete navpično naviggor in navzdol.

Pri namestitvi reflektorja uposteovajte, da se senzor gibanja odziva najbolj obcutljivo na gibanje, ki poteka precno cz njegovo polje zaznavanja in majmanj obcutljivo na gibanje usmerjeno neposredno v smeri naprave.

NASTAVITEV SENZORJA GIBANJA (PIR)

Na hrbtni strani senzorja gibanja se nahajajo trije regulatorji 9.

TIME - nastavitevČasa (levo):

S tem regulatorjem lahko nastavite poljuben Čas vklopa med prbl. 10 sekundami in 5 minutami, po tem, ko je bilo zaznano zadnje gibanje. Z vrtenjem regulatorja TIME v smeri urinega kazalca se Časovni razpon zmanjsuje, v nasprotni smeri urinega kazalca se povečuje.

LUX - nastavitev svetlobe (simbol sonca in lune, desno) 10:

Nastavitev svetlobe določa, od katere svetlosti naprej se senzor reflektorja vklopi.

Polożaj (simbol sonca) prikazuje, da senzor deluje podnevi in ponoči, v polożaju (simbol lune) deluje senzorramento ponoči. Za nastavitev počakajte, dokler ni dosežena zelena svetlost okolice.

Regulator svetlosti zavrtite popolnama na simbol (luna). Regulator svetlosti poçasuusmerite v smeri simbola (sonce), dokler se reflektor ne vklopi zaradi gibanja.

Sedaj se bo reflektor od nastavljene svetlosti naprej vklopil ob prepoznavanju gibanja.

SENS - Nastavitev občutljivosti (sredina) ⑪:

Občutljivost senzorja je odvisna od temperature okolice. Kolikor nizja je temperatura okolice, toliko vecja je občutljivost senzorja gibanja.

Senzor je njabolj občutljiv, kadar obrnete regulator SENS popolnama v smeri (+).

Senzor gibanja: pasivni infrardeči senzor (PIR)

Področje zaznavanja: do 10 m/do 120^ (vodoravno)

Nastavitev casa: prbl. 10 sek. do 5 min.

Svetlost okolice: 0-2000 luksov

Občutljivost: 3 do 10 m gledo na kraj montaže

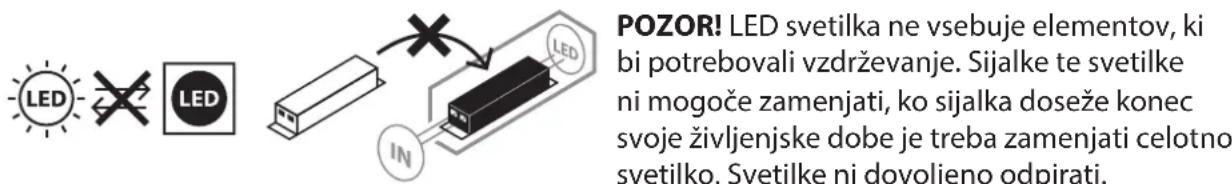

VZDRZEVANJE

CISCENJE

Pred cischenjem reflector izklopite iz elektricne napetosti.

Ne uporabljaje nikakrsnih topil, jedkih cistil ali podobnega. Za ciscenje uporabljaje samo suho ali rahlo navlazeno krpo.

ODLAGANJE

Elektricne naprave je treba odložiti med odpadke na okolju prijazen način! Elektricne naprave na sodijo med gospodinjske odpadke

V skladu z evropsko direktivo 2012/19/ES o elektricnih in elektronskih napravah je treba rabljene elektronske naprave zbirati ločeno in jih reciklirati na okolju prijazen način.

Več o možnostih odlaganja med odsluzene naprave lahko izveste pri občinski ali mestni upravi.

ES IZJAVA O SKLADNOSTI

ES izjava o ustreznosti je hranjena pri proizvajalcu.

PROIZVAJALEC

Za več informacij priporočamo ogled območja storitev in pogosto zastavljenih vprasanj na nasi splletni strani www.brennenstuhl.com.
