BRUKSANVISNING 5IX80290 BLAUPUNKT

9 Före första användning 9 Induktionsprincip 10 Touch Control-funktion 10 Smart Slider-funktion 11 Till- och frånslagning av hällen 11 Identifiering av grytor 12 Visning av restvärme 12 Booster-funktion (Power-steg) 13 Timer 15 Uppkoksautomatik 15 Stop & Go-funktion 16 Minnesfunktion 16 Varmhållningsfunktion 17 Automatisk brygga och bryggfunktion (Endast för 5IX80290) 18 Barnsäkring/låsning av hällen 19 Grillfunktion/Kockmatlagningsfunktion (Endast för 5IX80290) 20 MATLAGNINGSREKOMMENDATIONER 20 Kokkärl 21 Kokkärls storlek 21 Inställningsområden22 IDRIFTTAGNING AV KÅPAN (EJ FÖR 5IZ34291) 22 Första steget 22 Boosterfunktion 22 Timerfunktion 23 Automatfunktion 24 RENGÖRING OCH UNDERHÅLL AV UPPSUGNINGSHUVEN 24 Filterrengöringsvisning 25 Rengöring av fettfilter i diskmaskinen 25 Utbyte av aktivt kol-filtren

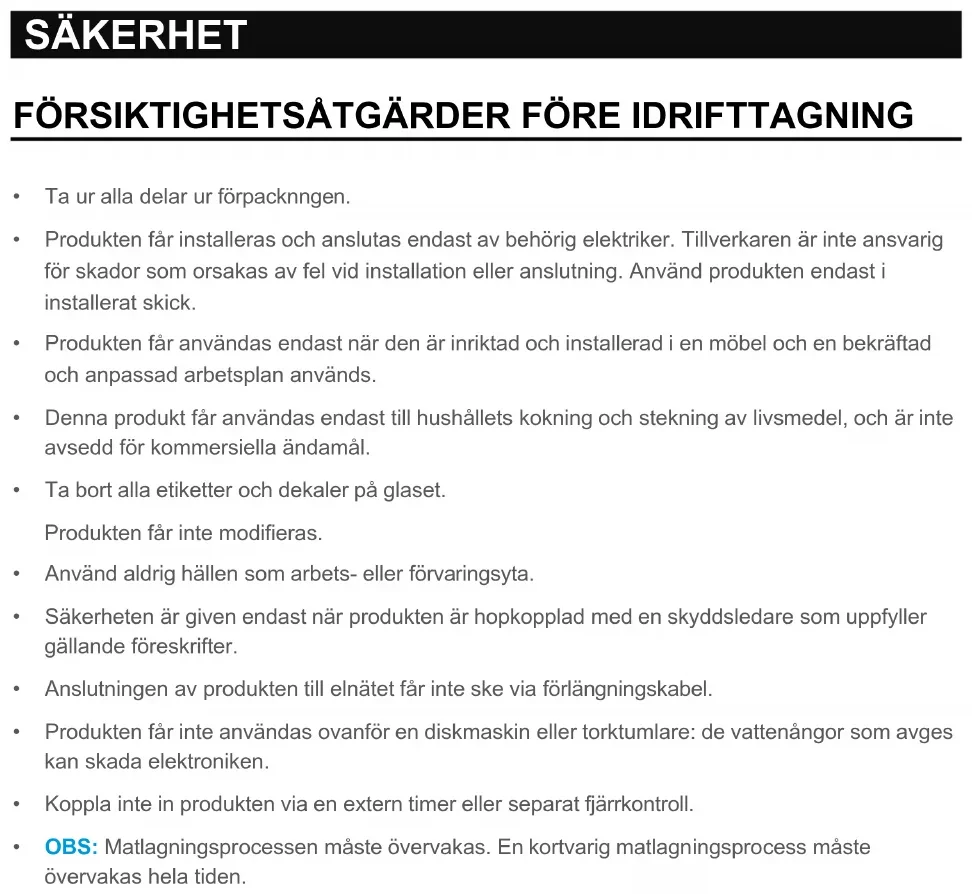

• Ta ur alla delar ur förpacknngen.

• Produkten får installeras och anslutas endast av behörig elektriker. Tillverkaren är inte ansvarig för skador som orsakas av fel vid installation eller anslutning. Använd produkten endast i installerat skick.

• Produkten får användas endast när den är inriktad och installerad i en möbel och en bekräftad och anpassad arbetsplan används.

• Denna produkt får användas endast till hushållets kokning och stekning av livsmedel, och är inte avsedd för kommersiella ändamål.

• Ta bort alla etiketter och dekaler på glaset. Produkten får inte modifieras.

• Använd aldrig hällen som arbets- eller förvaringsyta.

• Säkerheten är given endast när produkten är hopkopplad med en skyddsledare som uppfyller gällande föreskrifter.

• Anslutningen av produkten till elnätet får inte ske via förlängningskabel.

• Produkten får inte användas ovanför en diskmaskin eller torktumlare: de vattenångor som avges kan skada elektroniken.

• Koppla inte in produkten via en extern timer eller separat fjärrkontroll.

• OBS: Matlagningsprocessen måste övervakas. En kortvarig matlagningsprocess måste övervakas hela tiden.4

ALLMÄNNA SÄKERHETSANVISNINGAR

• Stäng av kokzonerna efter varje användning.

• Överhettat fett resp. oljor kan snabbt antändas. Om man lagar mat i fett eller olja (t.ex. pommes frites) skall tillagningen övervakas.

• Vid kokning och stekning blir kokzonerna heta. Tänk därför på riskerna för brännskador under och efter användning av produkten.

• Se till att inga elkablar från fristående eller inbyggda enheter kommer i kontakt med skivan eller den heta kokzonen.

• Magnetiska föremål som t.ex. kreditkort, disketter, miniräknare, får inte befinna sig i omedelbar närhet av den påslagna produkten. Funktionen kan påverkas.

• Metalliska föremål som knivar, gafflar, skedar och lock skall inte läggas på hällen eftersom de kan bli heta.

• Man bör i princip aldrig lägga metalliska föremål (t.ex. skedar, kastrullock etc.) på induktionsytan, eftersom de kan bli heta.

• Täck aldrig matlagningsytan med dukar eller skyddsfolie; de kan bli mycket heta och ta eld.

• Denna produkt kan användas av barn från 8 års ålder och däröver, samt av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap, om de står under uppsikt eller har fått instruktioner om hur apparaten skall användas och förstår de därmed förknippade riskerna.

• Barn får inte leka med produkten.

• Rengöring och underhåll genom användaren får inte utföras av barn utan överinseende.5

• Använd inte grytor eller pannor med oslipad eller skadad botten (t.ex. i gjutgods). Dessa kan repa glaskeramikskivorna.

• Tänk på att även sandkorn kan repa ytan.

• Glaskeramik är okänslig mot temperaturchocker och mycket motståndskraftig, men inte oförstörbar. Mycket spetsiga och hårda föremål som faller ned på hällen kan skada den.

• Stöt inte emot med grytor och kanter mot skivan. Använd inte kokzonerna med tomma grytor.

• Undvik att få socker, plast eller aluminiumfolie på de heta kokzonerna. Dessa material smälter, klibbar fast och kan orsaka sprickor, brott eller andra permanenta förändringar av skivan när de svalnar. Om de ändå råkar hamna på de heta kokzonerna måste man stänga av produkten och avlägsna dessa material medan de fortfarande är heta. Eftersom kokzonerna är heta råder risk för brännskador.

• Lägg inga föremål på hällen.

• Ställ aldrig heta grytor på styrningen. Elektroniken under glaset kan skadas.

• Om det finns en låda under den inbyggda produkten måste det finnas ett minimiavstånd på 2 cm mellan produktens undersida och lådans innehåll; i annat fall är produktens ventilation inte säkerställd.

• Inga brännbara föremål (t.ex. sprayburkar) får förvaras i denna låda. Eventuella bestickinsatser i lådan måste vara av värmebeständigt material.

• Upphetta inga slutna behållare (t.ex. konservburkar) på kokzonerna. Vid det övertryck som bildas kan behållarna eller burkarna explodera; risk för personskador!6

• Om ett fel konstateras måste produkten stängas av och lossas från nätet.

• Vid brott, sprickor eller rännor i glaset: Stäng av hällen omedelbart, skruva av säkringen för hällen eller ta ur den. Kontakta vår kundtjänst eller din återförsäljare.

• Reparationer av produkten får utföras endast av specialist.

• VARNING: Om glasytan har spruckit måste produkten stängas av, så att man undviker risken för elstötar.

SKYDD MOT ANDRA FAROR

• Se till att kokkärlet alltid är placerat i mitten på kokzonen. Pannans botten måste täcka så mycket som möjligt av kokzonen.

• För pacemakerbärare: i närheten av den inkopplade produkten uppstår ett elektromagnetiskt fält som kan påverka pacemakerns funktion. I tveksamma fall; kontakta pacemakertillverkaren eller din läkare.

• Använd inte köksredskap gjorda av aluminium eller plast: det kan smälta i de varma kokzonerna.

• Försök ALDRIG släcka en eld med vatten, stäng av enheten och täck sedan lågan, t.ex. B. medett lock eller en brandfilm. VARNING Om undermåliga kokkärl eller adapterskivor för induktion används, upphör garantin att gälla i förtid. Tillverkaren tar inget ansvar för skador som kan uppstå på hällen eller dess omgivning.7 PRODUKTBESKRIVNING TEKNISK BESKRIVNING Typ 5IX80290 5IX60290 Effekt totalt 7 400 W 7 400 W Energiförbrukning för hällen EChob** 180,4 Wh/kg 162,3 Wh/kg Matlagningszon till vänster framtill 210 x 190 mm Ø 175 mm Minimimått grytbotten diameter Ø 110 mm Ø 90 mm Nominalprestanda* 2 100 W 1 400 W Booster-effekt* 3 000 W 2 100 W Standardiserade kokkärl kategori**

Energiförbrukning ECcw** 186,4 Wh/kg 170,9 Wh/kg

• Prestandan kan variera beroende på grytornas form, storlek och kvalitet. ** Beräknat enligt metod för mätning av bruksegenskaper (EN 60350- 2).8 Smart Slider Till/från MANÖVERPANEL

VISNING Visning Benämning Beskrivning

Noll Matlagningszonen är aktiverad 1… 9 Effektsteg Inställning av effekten

Ingen identifiering av matlagningskärl Gryta ej placerad, eller olämpligt kärl

Uppkoksautomatik Högsta effekt + uppkok

Restvärme Zonen är het

Varmhållningsfunktion Med denna funktion hålls maten varm vid 70°C

Bridge Två kokzoner kan sammanföras till en kokzon GRILL Grillfunktion Grillfunktionen är aktiverad Paus-funktion Grill-funktion Varmhållnings- funktion Timer- funktion [+/-] Timer urvalsknapp Effekt Urvalsknapp Timer Kockmat-lagnings-funktion Uppsugningskåpa Urvalsknapp9 VENTILATION Fläkten startar automatiskt. Den startar med låg hastighet när de värden som frisatts av elektroniken överskrider en viss tröskel. En högre hastighet startar när induktionshällen används intensivt. Fläkten minskar sin hastighet och slås ifrån automatiskt när elektroniken är tillräckligt sval.

Före första användning: Rengör produkten med en fuktig trasa, och torka torrt med en ren trasa. Använd inte rengöringsmedel som kan orsaka blåfärgning av den glasade ytan. INDUKTIONSPRINCIP Under varje kokzon finns en induktionsspole. När matlagningszonen kopplas till genererar induktionsspolen ett variabelt elektromagnetiskt fält. Magnetfältet genererar induktiva strömmar i grytans botten, vilken måste vara magnetisk. Det resulterar i att botten av den gryta som står på zonen värms upp. Matlagningszonen värms upp endast indirekt av den värme som grytan avger. Induktionszonerna fungerar endast med magnetiska kokkärl:

• Lämpliga induktionskokkärl med magnetisk botten som t.ex.: Gjut, stål, emaljerat stål, rostfritt stål med magnetisk botten.

• Olämpliga kokkärl för induktion: Koppar, aluminium, glas, trä, stengods, keramik, ickemagnetiskt rostfritt stål. Induktionskokzonen anpassas automatiskt till storleken på kokkärlet. Kokkärlet får inte underskrida en viss bottendiameter eftersom induktionen annars inte aktiveras. Varje diameter på kokkärlen måste ha en minimistorlek beroende på kokzonens storlek. Om kokkärlet inte passar för induktion visas [ U ].10 TOUCH CONTROL-FUNKTION Plattan styrs med sensorknappar. Dessa reagerar när man vidrör glaset lätt med fingret. Om knappen vidrörs i ca en sekund, utförs styrkommandona. Varje reaktion i brytfälten kvitteras med en akustisk och/eller visuell signal. Vid allmän användning trycker man på endast en knapp åt gången.

SMART SLIDER-FUNKTION För att välja effekt med SMART SLIDER, flytta fingret på SLIDER ZONE. Den önskade prestanda kan också väljas direkt genom att trycka på respektive nivå.

Smart Slider Smart Slider Direktåtkomst11 TILL- OCH FRÅNSLAGNING AV HÄLLEN Slå först på hällen, sedan kokzonen. Om ingen ytterligare inmatning sker, stängs plattan av efter ca 20 sekunder av säkerhetsskäl.

IDENTIFIERING AV GRYTOR

För bättre komfort och smidighet har hällen utrustats med ett styrsystem. Slå på plattan och ställ ett kokkärl på den. Den intuitiva hanteringen identifierar grytan automatiskt, eller du ser symbolen [ 0 ] över den Smart Slider som skall användas. Nu kan du reglera effekten som du önskar. Grytidentifieringen ger en fullständig säkerhet. Induktionen fungerar inte:

• Om det inte finns något kokkärl på zonen eller om en gryta används som inte passar för induktion. I ett sådant fall kan effektsteget inte ökas, och symbolen [ U ] visas på displayen. [ U ] försvinner när en gryta placeras på kokzonen.

• Om grytan tas av från zonen under tillagning slås zonen av omedelbart, och på displayen visas tecknet [ U ]. [ U ] försvinner när en gryta placeras på kokzonen igen. Kokzonen fortsätter gå med ett förinställt effektsteg. Efter användning stänger man av kokzonen: detta för att inte grytidentifieringen [ U ] skall visas mer. Slå på/av hällen: Manövrering Manöverpanel Visning Inkoppling Tryck i 2 sek. på [ ] Tryck på [ 0 ] Frånkoppling Tryck i 2 sek. på [ ] Ingen eller [ H ] Så på/av kokzon: Manövrering Manöverpanel Visning Öka effekten Glid med fingret över Smart Slider [ 1 ] till [ P ] Frånkoppling Glid med fingret över Smart Slider [ 0 ] eller [ H ]12

VISNING AV RESTVÄRME

Efter frånslagning av kokzonen resp. plattan indikeras restvärmen för de ännu varma zonerna med ett [ H ]. [ H ] försvinner när det går att vidröra kokzonerna utan fara. Så länge som restvärmeindikeringen visas skall man inte vidröra kokzonerna och inte placera värmekänsliga föremål på dem: Risk för brännskador! BOOSTER-FUNKTION (POWER-STEG) Alla kokzoner är utrustade med en booster-funktion, d.v.s. en effektförstärkning. Boosterfunktionen indikeras med ett [ P ]. När den är aktiverad arbetar dessa kokzoner under 10 minuters tid. Den höga effekten är avsedd för att man skall kunna koka upp större vattenmängder snabbt, t.ex. pastavatten. När produkten har reglerats tillbaka automatiskt efter 10 minuter, får man inte aktivera boosterfunktionen igen. Produkten kan överhettas och aktiverar en säkerhetsfrånslagning. Slå på/av boostern: Manövrering Manöverpanel Visning Slå på boostern Glid med fingret över Smart Slider eller tryck i slutet [ P ] Slå ifrån boostern Glid med fingret över Smart Slider eller tryck i slutet [ 9 ] till [ 0 ] Hantering av max. effekten: Hällen är utrustad med en max.effekt. För att inte denna max.effekt skall överskridas reducerar elektroniken automatiskt koknivån för en annan kokzon när booster-funktionen är aktiverad. Denna kokzon visar då reducerad effekt [ 9 ] genom att blinka.

Vald kokzon Annan kokzon (t.ex.: Effektsteg 9 [ P ] lyser [ 9 ] minskas till [ 6 ] eller [ 8 ] och blinkar13 TIMER Med den integrerade timern kan man ställa in en tillagningstid från 1 till 999 minuter på alla fyra kokzonerna. Varje kokzon kan ha en annan inställning. Efter några sekunder upphör blinkandet. Tiden är aktiverad och börjar räknas ned. Om flera timers är i drift måste man upprepa åtgärden.

Inkoppling eller ändring av varaktigheten: Manövrering Manöverpanel Visning Välj kokzon Tryck på resp. kokzonsknapp

Välj effekt Glid med fingret över Smart Slider [ 1 ] till [ P ] Välj timer Tryck på [ ] Visningen för vald kokzon lyser Förkorta tiden Tryck på [ - ] på timern [ 60 ] … Zeit verlängern Tryck på [ + ] på timern Tiden i min. ökar Stäng av timern: Manövrering Manöverpanel Visning Välj timer Tryck på [ ] Visningen för vald kokzon lyser Stäng av timern Tryck på [ - ] till [ 000 ] [ 000 ]14 Efter några sekunder upphör blinkandet. Tiden är aktiverad och börjar räknas ned. Timer som äggklocka: Timern fungerar oberoende av matlagningszonerna och stängs av när en zon är i drift. Förloppet äger rum även när hällen är frånslagen.

Manövrering Manöverpanel Visning Inkoppling av hällen Tryck i 2 sek. på [ ] [ 0 ] Välj timer Tryck på [ 000 ] [ 000 ] Förkorta tiden Tryck på [ - ] på timern [ 60 ] … Förläng tiden Tryck på [ + ] på timern Tiden i min. ökar Automatisk frånslagning: När den programmerade matlagningstiden har löpt ut visas [ 000 ] blinkande, och en akustisk signal avges. För att stänga av signaltonen och blinkandet trycker man bara på knappen [ - ] eller [ + ].15 UPPKOKSAUTOMATIK Alla zoner har en uppkoksautomatik. Vid aktiverad uppkoksautomatik värms zonen upp automatiskt med högsta effekt, och går sedan tillbaka till det färdiglagningssteg som du har valt. Uppkokstiden är avhängig av valt färdiglagningssteg.

STOP & GO-FUNKTION Med denna funktion kan man avbryta tillagningen tillfälligt och sedan starta om med samma inställningar.

Aktivering av uppkoksautomatiken: Manövrering Manöverpanel Visning Välj effekt (t.ex. « 7 ») Glid med fingret över Smart Slider och håll kvar i 3s [ 7 ] blinkar med [ A ]

Inställt färdiglagningssteg Uppkoksautomatik Tid (min:sek)

Frånslagning av uppkoksautomatiken: Manövrering Manöverpanel Visning Välj effekt Glid med fingret över Smart Slider [ 0 ] till [ 9 ] Slå på/stäng av Stop & Go-funktionen: Manövrering Manöverpanel Visning Slå på Stop & Go Tryck på [ II ] i 2s [ II ] på visningen Slå ifrån Stop & Go Tryck på [ II ] i 2s Blinkande Smart Slider

Tryck på den blinkande Smart Slider Föregående inställning16 MINNESFUNKTION När hällen har stängts av ligger de senaste inställningarna kvar i minnet. Med Memory-funktionen kan man aktivera dessa värden igen. Följande inställningar kan återaktiveras med Memoryfunktionen:

• Kokzonernas effektsteg.

• Kokzonernas timer-inställningar. Inställningarna för uppkoksautomatiken Anropa Memory-funktionen:

• Slå på hällen (tryck i 2 sek. på [ ])

• Tryck på [ II ] inom 6 sekunder.

• Värdena för de senaste inställningarna är aktiverade igen. VARMHÅLLNINGSFUNKTION Med denna funktion hålls maten varm vid 70 °C. Denna funktion undviker överkokning och fastbränning.

In- och frånkoppling: Manövrering Manöverpanel Visning Inkoppling Tryck på [ ] [ U ] Frånkoppling Tryck på [ ] [ 0 ]17

AUTOMATISK BRYGGA OCH BRYGGFUNKTION

(ENDAST FÖR 5IX80290) Denna funktion gör det möjligt att använda två kokzoner tillsammans för en matlagningsprocess. Procedur Manöverpanel Visning Inkoppling av hällen Tryck i 2 sek. på [ ] [ 0 ] Koppla in bryggan Ställ en gryta på en av de två kokzoner som skall överbryggas och tryck samtidigt på resp. urvalsknappar [ 0 ] och [ ] eller ställ en stor panna på båda de zoner som du använda med denna funktion [ ] blinkar

Öka effekten Glid åt höger över Smart Slider som visar effekten [ 1 ] till [ P ] Stäng av bryggan Tryck på de båda önskade zonerna [ 0 ]18 BARNSÄKRING/LÅSNING AV HÄLLEN För att undvika en förändring av kokzonsinställningen, t.ex. vid rengöring av glaset, kan man spärra manöverknapparna (förutom knappen [ ]). Kockmatlagningsfunktion (endast för 5IX80290) Denna funktion ställer om spishällen till 2 stora zoner. Aktivera förreglingen: Manövrering Manöverpanel Visning Inkoppling av hällen Tryck i 2 sek. på [ ] [ 0 ] Slå på förreglingen Håll knappen för en kokzon intryckt i 3s. Lägg sedan fingret på Smart Slider och glid med fingret från vänster till höger Lampa på Slå ifrån förreglingen Håll knappen för en kokzon intryckt i 3s. Lägg sedan fingret på Smart Slider och glid med fingret från höger till vänster Belysning av Koppa in/stänga av kockmatlagningsfunktionen: Manövrering Manöverpanel Visning Koppla in kockmatlagningsfunktionen Tryck på [ ] [ 5 ] och [ ] höger, [ 9 ] och [ ] vänster Kockmatlagningsfunktionen stängs av Tryck på [ ] [ 0 ]19 GRILLFUNKTION/KOCKMTLAGNINGSFUNKTION (ENDAST FÖR 5IX80290) Denna funktion möjliggör en optimal användning av Blaupunkt grillplatta/Teppan Yaki-platta. Genom överbryggningen av två kokzoner och med en lämplig effektnivå gör denna funktion inomhusgrillningen till ett rent nöje. Lämpliga tillbehör hittar du i vår nätbutik på www.blaupunkt- einbaugeraete.com eller hos din återförsäljare. Slå på/av grillfunktionen: Manövrering Manöverpanel Visning Slå på grillfunktionen Tryck på [ GRILL ]

Stäng av grillfunktionen Tryck på [ GRILL ] [ 0 ] Begränsning av driftstiden: Hällen har en automatisk begränsning av driftstiden. Den kontinuerliga användningstiden för varje kokzon är avhängig av valt koksteg. En förutsättning är att ingen inställningsändring för kokzonen görs under användningstiden. När begränsningen av driftstiden aktiveras slås kokzonen ifrån. Inställt koksteg Begränsning av driftstiden (tim:min)

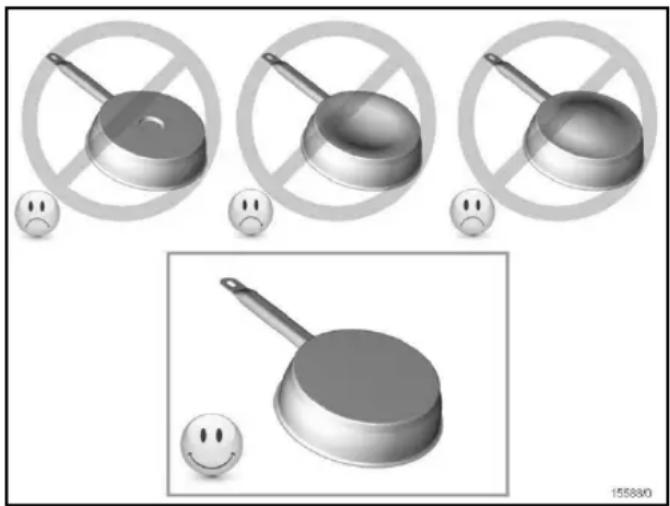

1:3020 MATLAGNINGSREKOMMENDATIONER KOKKÄRL Lämpliga material: Stål, emaljerat stål, gjutjärn, rostfritt stål med magnetisk botten, aluminium med magnetisk botten Olämpliga material: Aluminium och rostfritt stål utan magnetisk botten, koppar, mässing, glas, stengods, porslin Kontrollera tillverkarens uppgifter om kokkärlet passar för induktion. Kontrollera kompatibiliteten för grytorna avs. induktion så här:

• Fyll kärlet med lite vatten och placera det på induktionskokzonen. Slå på kokzonen till effektsteg [ 9 ]. Vattnet måste bli varmt på några sekunder.

• Håll en magnet på grytans botten. Om magneten sitter kvar, är grytan lämplig. Vissa kärl kan generera ljud när de placeras på en induktionskokzon. Detta ljud leder inte till någon störning i produkten och påverkar inte funktionen. Grytbottnens beskaffenhet kan påverka jämnheten i matlagningsresultatet. Använd endast grytor och pannor med slät botten. Grova bottnar hos grytor och pannor kan annars repa glaskeramikskivan. Använd helst pannor med rak kant. Vid pannor med sned kant verkar induktionen även i pannans kantområde. Det kan leda till missfärgningar i pannans kant.21

Kokzonerna anpassas automatiskt till grytans bottenmått upp till en viss gräns. Kokkärlet får inte underskrida en viss bottendiameter eftersom induktionen annars inte aktiveras. Ställ alltid grytan i mitten i matlagningszonen för att få bästa verkningsgrad.

(dessa uppgifter är riktvärden) 1 till 2 Smältning, uppvärmning Såser, smör, choklad, gelatin, förkokta rätter 2 till 3 2 till 3 Svällning, upptining, varmhållning Ris, pudding, sockersirap, torkade grönsaker, fisk, frysta produkter 3 till 4 Ångning Grönsaker, fisk, kött 4 till 5 Ångning, svällning, upptining Ångade potatis, soppor, pasta, färska grönsaker 6 till 7 Uppkokning, färdiglagning Gulasch, rullader, korv, hårdkokta ägg 7 till 8 Skonsam stekning Potatis, fisk, schnitzel, bratwurst, stekt ägg

Grädda, steka, koka vatten Biffar, omeletter, stekt rätter, vatten

Matlagning Stora vattenmängder22

BOOSTERFUNKTION När funktionen är aktiverad arbetar fläkten i 10 minuters tid med klart högre effekt. TIMERFUNKTION Med denna funktion kan uppsugningsfläkten köras under 15 minuter när spishällen är avstängd.

Kåpan kopplas in/stängs av Åtgärd Manöverfält visning Fläkten kopplas in Tryck på urvalsknapp [ 0 ] Ställa in uppsugningseffekten Glid med fingret över Smart Slider [ 1] à [9] Fläkten stängs av Glid med fingret över Smart Slider [ 0 ] Boosterfunktionen kopplas in/stängs av Åtgärd Manöverfält visning Ställa in uppsugningseffekten Glid med fingret över Smart Slider [ 1 ] á [ 9 ] Boosterfunktionen kopplas in Glid med fingret över Smart Slider eller tryck i slutet [ 0 ] Koppla från boosterfunktionen Glid med fingret över Smart Slider [ 1] à [9] Koppla in ventilationstimer Åtgärd Manöverfält visning Kåpan kopplas in Tryck på urvalsknapp [ 0 ] Ställa in uppsugningen Glid med fingret över Smart Slider [ 1] à [P] Koppla in ventilationstimer Tryck på [ ] urvalsknapparna [ ] Timern lyser och visar [015] på timern. Stänga av ventilationstimer Åtgärd Manöverfält visning Stänga av ventilationstimer Tryck på [ ] urvalsknapparna [ A ]23 AUTOMATFUNKTION Denna funktion passar för automatisk användning av fläkten vid olika matlagningszoner. Info: När automatfunktionen aktiverats, kan man snabbt ändra på uppsugningen i kåpan genom att glida med fingret över Smart Slider. På så sätt stoppas automatfunktionen. Automatfunktionen aktiveras på nytt vid nästa start av spishällen. Aktivera/avaktivera automatfunktion Åtgärd Manöverfält visning Automatfunktionen aktiveras Tryck på urvalsknappen och håll den nere i 3 sekunder. [ A ] Automatfunktionen avaktiveras Tryck ner urvalsknappen och håll den nere i 3 sekunder. [ 0 ]24

RENGÖRING OCH UNDERHÅLL AV

UPPSUGNINGSKÅPAN Regelbunden rengöring säkrar korrekt och felfri drift och förlänger livslängden för apparaten. FILTERRENGÖRINGSVISNING När fläkten kopplas in och uppsugningen ställs på [ 0 ], kommer resterande tid fram till filterrengöringen att visas på timerns display. Standardinställningen är 30 timmar, Inställningen emellertid ändras individuellt. Filterrengöringsvisning När fettfiltret måste rengöras visar timervisningen [ 00h ] och en blinkande punkt ses på urvalsknappen. Visning av resterande tid Åtgärd Manöverfält visning Fläkten kopplas in Tryck på urvalsknapp [Resttid] på timervisningen Återställning av återstående tid tills rengöring av filtret till avdunstningskåpan Åtgärd Manöverfält visning Slå på hällen Tryck i 2 sekunder på [ ] [ 0 ] så visas en blinkande punkt på urvalsknappen Välj filterfunktion Tryck på urvalsknapp [ 0 ] och [ 00h ] på timervisningen Visningen återställs tillbaka till 0 Tryck ner denna i 3 sekunder på timervisningen Den senast användardefinierade inställningen aktiveras på nytt Bekräfta inställningen Tryck ytterligare en gång på timervisningen –25

RENGÖRING AV FETTFILTRET I DISKMASKINEN

Fettfiltret ska placeras lodrätt i den nedre korgen och köras vid maximalt 60°C med ett milt rengöringsmedel. Sätt tillbaka fettfiltret i fläkten efter rengöringen.

UTBYTE AV AKTIVT KOL-FILTREN

Aktivt kolfilter, som används för återcirkulation och som uppfångare av lukter måste bytas ut efter 6 månaders normal användning. Resterande tid tills rengöringen av fläktfiltret ändras Åtgärd Manöverfält visning Slå på hällen Tryck i 2 sekunder på [ ] [ 0 ] på urvalsknappen [Resttid] på timervisningen Välj fläkt Tryck på urvalsknapp [Resttid] på timervisningen Nedräkningstiden ändras Tryck ner denna i 3 sekunder på timervisningen

Bekräfta inställningen Justera med [ + ] och [ - ]. Tryck ytterligare en gång på timervisningen

Innan du rengör hällen efter matlagning måste du först låta den svalna. Annars finns det risk för brännskador. Rengör den smutsiga hällen regelbundet. Använd en fuktad trasa och lite rengöringsmedel. Torka sedan torrt med en ren trasa.

• Produkten måste vara avstängd vid rengöring.

• Rengöring av produkten med ångrengörare eller högtryckstvätt är inte tillåtet av säkerhetsskäl.

• Använd aldrig skurande eller aggressiva rengöringsmedel såsom grill- och ugnsspray, fläck- eller rostborttagning, skursand eller svampar med repande yta.

• Torka sedan hällen torr med en ren trasa.

• Om socker, plast eller aluminiumfolie hamnar på hällen av misstag bör man stänga av hällen

• snarast möjligt och ta bort dessa saker omedelbart. Var mycket försiktig; risk för brännskador. Avlägsna dessa omedelbart efter frånslagning av kokzonerna.

VAD GÖRA OM ... Hällen eller kokzonerna kan inte knäppas på:

• Hällen är felaktigt ansluten till elnätet.

• Säkringen i husinstallationen är inte rätt isatt, eller är defekt.

• Sensorknapparna är täckta med vatten eller smuts.

• En gryta eller föremål täcker knapparna. I visningen visas [ U ]:

• Kokkärlet står inte på kokzonen.

• Kokkärlet passar inte för induktion.

• Grytans bottendiameter är för liten för denna kokzon. I visningen visas [ E ]:

• Lossa produkten från nätet och anslut den igen.

• Kontakta kundtjänst. En kokzon eller hela hällen slås ifrån:

• Säkerhetsfrånslaget har löst ut.

• Någon har glömt att stänga av en kokzon.

• Flera sensorknappar är övertäckta.

• Grytan är tom och överhettad.

• Genom överhettning har elektroniken automatiskt reducerat effekten resp. stängts av

• automatiskt.27 Kylfläkten fortsätter gå efter frånslagning:

• Detta är inget fel. Fläkten fortsätter gå tills att produkten har svalnat.

• Fläkten stängs av automatiskt. Uppkoksautomatiken går inte igång:

• Kokzonen är fortfarande het [ H ]

• Det högsta effektsteget är inkopplat [ 9 ] Visning [ U ]:

• Återfinns i kapitel Varmhållningssteg. Visning [ II ]:

• Återfinns i kapitel Stop&Go-funktion. I visningen visas [ ] eller [ Er03 ]:

• Ett föremål eller en vätska täcker över knapparna. Visningen försvinner när knapparna släpps eller rengörs. I visningen visas [ E2 ]:

• Hällen är överhettad, låt den svala först och knäpp på den igen sedan. I visningen visas [ E8 ]:

• Fläktens luftingång är blockerad, åtgärda blockeringen. I visningen visas [ U400 ]:

• Hällen är inte ansluten till nätet. Kontrollera förbindningen och slå på hällen. I visningen visas [ Er47 ]:

• Hällen är inte ansluten till nätet. Kontrollera förbindningen och slå på hällen.

• Om något av ovannämnda problem kvarstår måste du kontakta kundtjänst.28 MILJÖSKYDD Förpackningsmaterialen är miljövänliga och kan återvinnas. Elektriska och elektroniska apparater innehåller ofta värdefulla råmaterial. Men de innehåller även skadliga ämnen som är nödvändiga för apparaternas funktion och säkerhet

• Därför får de uttjänta produkterna aldrig kastas med övrigt avfall.

• Lämna dem till kommunens återvinningscentral för el- och elektronikskrot. MONTERINGSANVISNINGAR Montering och anslutning får endast ske av en auktoriserad fackman. Användaren måste tillse att de lokalt gällande standarderna beaktas. Tätning montering Montering Infogningsdimensioner: Urskärningsmått Glasstorlek Installationskrav Ref. Bredd Djup Bredd Djup Tjocklek Bredd Djup Tjocklek Radie 5IX60290

Lossa skyddsfolien (3) på packningen (2) och fäst fast den med 2 mm avstånd från glasets ytterkant.29

• Avståndet från urskärningen till en vägg och/eller möbel måste vara minst 40 mm.

• Denna apparat motsvarar sedvanligt skydd mot eldslågor från typ Y. Endast apparater av denna typ får byggas in invid bredvidstående höga skåp eller väggar. OBS! På den andra sidan får inga möbler eller apparater befinna sig som är högre än spishällen.

• Arbetsplattan ska vara belagd med värmebeständigt lim (75 °C).

• Vägglisterna måste också vara värmebeständiga.

• Spishällen får inte placeras ovanpå luftfilter, diskmaskiner eller torkare.

• Om spishällen befinner sig i en låda får inte denna innehålla några brännbara föremål som t.ex. sprejflaskor.

• Man måste säkerställa att anslutningskabeln till spishällen efter monteringen inte utsätts för mekanisk belastning av själva lådan.

• Skärytorna ska förseglas med speciallack, silikongummi eller gjuten harts för att förhindra att fukten tränger in. Den medlevererade tätningstejpen skall monteras noggrant. Montering av filter30

• OBS! Använd endast skyddsgaller som erbjuds av tillverkaren eller som kan lossas från spishällen.

• Spishällen får absolut inte förses med silikon! Senare störningsfri utvidgning av spishällen är inte längre möjligt.

• Installationen kräver ingen förmontering.

• Den i leveransen ej inkluderade avluftningen har ett standardmått om 222 x 89 mm.

• Sockelgallret måste installeras för att garantera god funktion för luftningssystemet.31 ELANSLUTNING

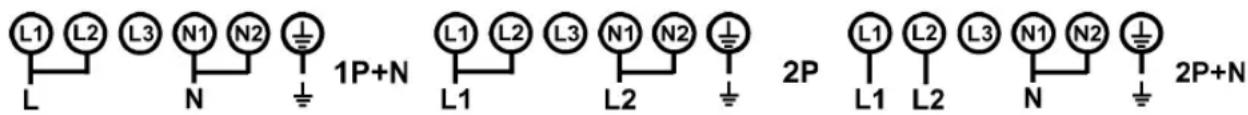

• För anslutningen av produkten till elnätet skall behörig elektriker anlitas, vilken känner till och iakttar nationella föreskrifter från lokala energiförsörjningsbolag.

• Beröringsskyddet för driftsisolerade delar måste vara säkerställt efter montering.

• Att de erforderliga anslutningsdata överensstämmer med nätdata återfinns på typskylten.

• Apparaten ska kunna skiljas från nätet på alla poler med frånskiljningsanordningar. I frånslaget tillstånd måste ett kontaktavstånd på 3 mm finnas. Som lämpliga frånskiljningsanordningar gäller LS-brytare, säkringar och relän.

• Installationen måste vara skyddad med säkringar. Elkablar måste vara perfekt täckta av inbyggnaden.

• Om apparaten inte är utrustad med en åtkomlig kontakt måste andra frånskiljningsmöjligheter övervägas vid fast inbyggnad enligt monteringsanvisningarna.

• Till-kabeln måste placeras så att hällens heta delar inte vidrörs. Se upp! Denna apparat är dimensionerad endast för strömförsörjning 230V/400 V ~ 50/60 Hz. Anslut alltid även skyddsledaren. Beakta anslutningsschemat. Anslutningsboxen sitter på produktens undersida. För att öppna kåpan: använd en skruvmejsel och skjut in den i de härför avsedda öppningarna. Nät Anslutning Diameter Kabel Säkring 230V~50/60Hz 1 fas + N 3 x 2.5 mm² H 05 VV - F H 05 RR - F 25 A * 400V~50/60Hz 2 faser + N 4 x 1.5 mm² H 05 VV - F H 05 RR - F 16 A * ( * ) enligt standard EN 60 335- 2- 632 Anslutning av hällen Använd vid de olika anslutningsmöjligheterna polbryggor av mässing, som finns med i kåpan. Enfas anslutning 230V~1P+N: Placera en polbrygga mellan anslutningsklämma L1 och L2., sedan en mellan anslutningsklämma N1 och N2. Fäst jordningen på anslutningsklämma « jord », nolledaren på anslutningsklämma N1 eller N2, fas L på anslutningsklämma L1 eller L2. Tvåfas anslutning 400V~2P+N: Placera en polbrygga mellan anslutningsklämma N1 och N2. Fäst jordningen på anslutningsklämma « jord », nolledaren på anslutningsklämma N1 eller N2, fas L1 på anslutningsklämma L1 och fas L2 på anslutningsklämma L2. Se upp! Sätt i trådarna korrekt och dra åt skruvarna ordentligt. Anslutning av fläkten Det är nödvändigt att fläkten kopplas in med en normal kontakt för 220-240 V~50/60 Hz. Vi är inte ansvariga för olyckshändelser orsakade av felaktig som uppstår på grund av felaktig anslutning eller av obefintlig eller bristfällig jordningsanslutning.ÍNDICE 3 SEGURIDAD 3 Medidas de precaución antes de la primera puesta en servicio 4 Indicaciones generales de seguridad 5 Protección contra daños 6 Medidas de precaución en caso de avería del aparato 6 Protección contra otros peligros

Pause Platetoppen står på pause
