BRUKSANVISNING FlexiBridge IKE95771FB AEG

10 - 40 Tilbered med låg.

Fyrri hitastilling kviknar.

• Bruk avlastingsklemmen på kabelen.

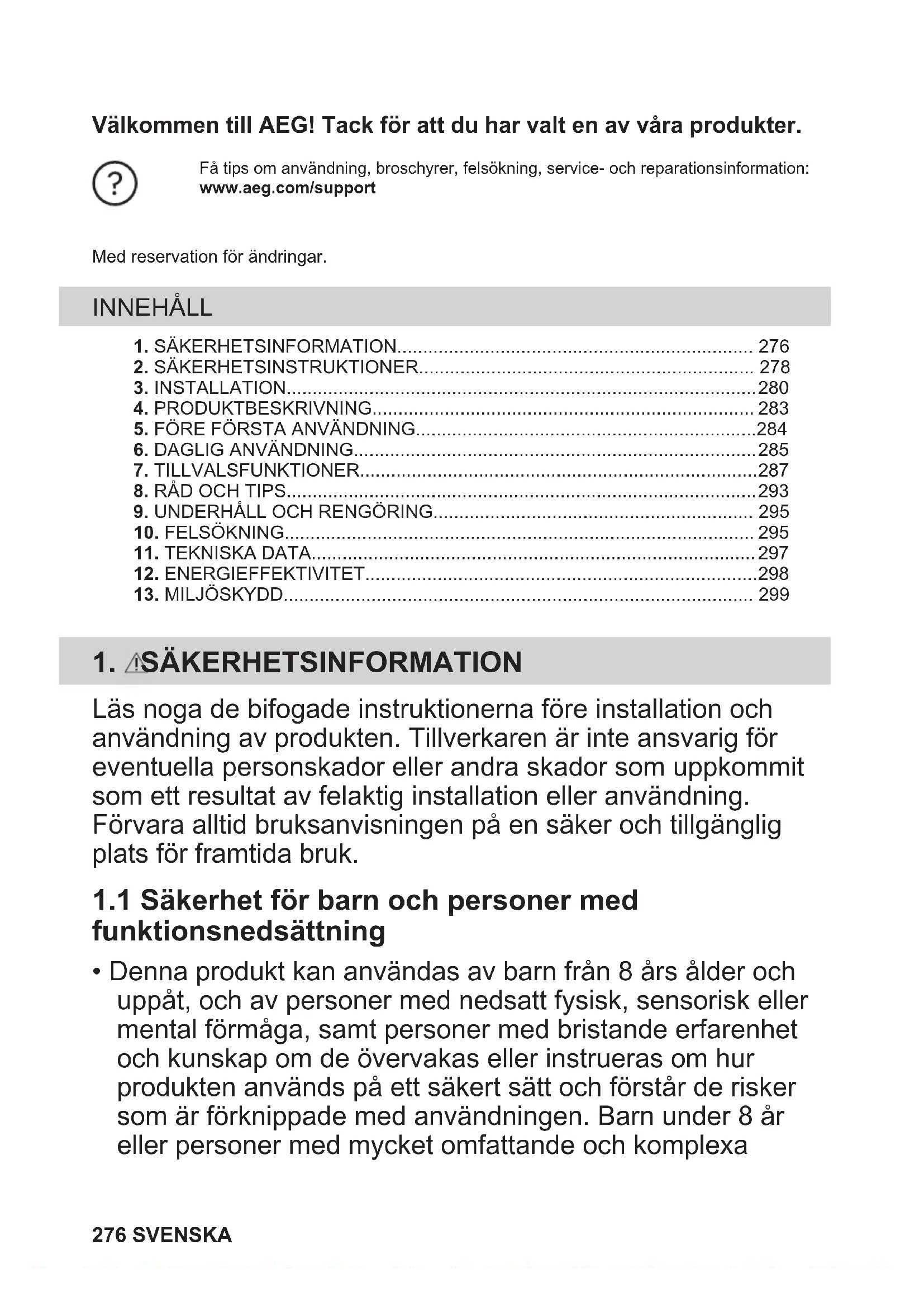

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa 276 SVENSKAfunktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och .

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.

• Om maskinen har ett barnlås ska den aktiveras.

• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

• Denna produkt är endast avsedd för matlagning.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus.

• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

• VARNING! Oövervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand.

• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

• VARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

• FÖRSIKTIGHETSÅTGÄRDER! Tillagningsprocessen måste övervakas En kort tillagningsprocess måste övervakas kontinuerligt.

• VARNING! Brandfara: Förvara inte matvaror på tillagningsytorna. SVENSKA 277• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta.

• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.

• Använd inte ångrengöringsmedel för att rengöra produkten.

• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.

• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• VARNING! Använd endast hällskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hällskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

VARNING! Endast en behörig person får installera den här produkten. VARNING! Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Minsta avstånd till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.

• Skydda produktens botten mot ånga och fukt.

• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Varje produkt har fläktar som kyler ner i botten.

• Om produkten är installerad ovanför en låda: – Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet. 278 SVENSKA– Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.

• Produkten måste jordas.

• Produkten måste göras strömlös före alla rengöringsarbeten.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.

• Använd korrekt kabel för den elektriska huvudledningen.

• Förhindra trassel avseende kabeln för den elektriska huvudledningen.

• Se till att ett skydd mot elchock är installerat.

• Använd klämman för dragavlastning på kabeln.

• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.

• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.

• Kontrollera att ventilationsöppningarna inte är blockerade.

• Låt inte produkten stå utan uppsikt under användning.

• Stäng av kokzonen efter varje användningstillfälle.

• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.

• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.

• Användare med pacemaker måste hålla ett avstånd på minst 30 cm från induktionskokzonerna när produkten är igång.

• När du lägger maten i het olja kan den stänka.

• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.

• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin. SVENSKA 279VARNING! Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka självantändning.

• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten. VARNING! Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.

• Lägg inte på några värmskydd på hällens glasyta.

• Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/ glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Stäng av produkten och låt den kallna före rengöring.

• Använd inte vattenspray och ånga för att rengöra produkten.

• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

VARNING! Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.

• Koppla loss produkten från eluttaget.

• Klipp av elkabeln nära produkten och kassera den.

VARNING! Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen. Serienummer ....................

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder. 280 SVENSKA3.3 Anslutningskabel

• Hällen är försedd med en anslutningskabel.

• Använd den här kabeltypen för att ersätta den skadade nätkabeln: H05V2V2-F som tål en temperatur på 90 °C eller högre. En enda ledare måste ha ett minimalt tvärsnitt i enlighet med tabellen nedan. Kontakta vår lokala serviceavdelning. Nätkabeln får endast bytas ut av en behörig elektriker. VARNING! Alla elektriska anslutningar måste utföras av en behörig elektriker. FÖRSIKTIGHET! Anslutningar via kontakter är förbjudna. FÖRSIKTIGHET! Kabeländarna får inte borras eller lödas. Det är förbjudet. FÖRSIKTIGHET! Koppla inte kabeln utan ändhylsor. Enfasanslutning

1. Ta bort kabelns mantel från den svarta

och bruna ledningen.

2. Ta bort en bit isolering från de bruna och

svarta kabeländarna.

3. Anslut ändarna på svarta och bruna

delade trådens ände (specialverktyg krävs). NL-anslutning

1. Ta bort kabeländhylsan från de blå

2. Ta bort en del av isoleringen från de blå

3. Sätt på en ny trådändhylsa på varje

trådände (specialverktyg krävs).

5x1,5 mm² 5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm² Grön - gul Grön - gul Grön - gul N Blå och blå N Blå och blå N Blå och blå L1 Svart L1 Svart L Svart och brun L2 Brun L2 Brun

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avstånd mellan produkterna. SVENSKA 281min. 50mm min. 500mm Om produkten har installerats ovanför en låda kan hällens ventilation värma upp det som förvaras i lådan när hällen används.

Flexibel induktionskokyta bestående av fyra sektioner

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade. Touch- kontroll Funktion Beskrivning

På / Av För att aktivera och avaktivera ugnen. Timer För att ställa in funktionen.

- För att öka eller minska tiden. - Timerdisplay För att visa tiden i minuter. SVENSKA 283Touch- kontroll Funktion Beskrivning

PowerSlide För att aktivera och avaktivera funktionen.

FlexiBridge (Flexible Bridge) För att växla mellan funktionens tre lägen.

Paus För att aktivera och avaktivera funktionen.

Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.

Bridge För att aktivera och avaktivera funktionen.

Hob²Hood För att aktivera och inaktivera manuellt läge för funktio‐ nen.

PowerBoost För att aktivera funktionen.

- Kontrollfält För inställning av värmeläge.

4.3 Indikeringar på displayen

Indikator Beskrivning + siffra Ett fel har uppstått.

OptiHeat Control (3-stegs restvärmeindikator): fortsätta tillagning / varmhållning / re‐ stvärme.

5. FÖRE FÖRSTA ANVÄNDNING

VARNING! Se Säkerhetsavsnitten.

5.1 Effektbegränsning

Effektbegränsning definierar hur stor effekt hällen använder totalt, inom gränserna för husets installationssäkringar. Hällen är inställd på högsta möjliga effektnivå som standard. För att minska eller öka effektnivån:

1. Öppna Meny > Användarinställningar.

2. Tryck på på den främre timern tills

3. Tryck på / på den främre timern för

att ställa in effektnivån. Effektnivåer Se avsnittet "Teknisk data". FÖRSIKTIGHET! Se till att den valda strömmen passar till säkringarna i huset.

VARNING! Se Säkerhetsavsnitten.

6.1 Aktivera och avaktivera

Tryck och håll inne för att aktivera på eller inaktivera hällen.

6.2 Kokkärlsdetektering

Den här funktionen indikerar att det finns kokkärl på hällen och inaktiverar kokzonerna om inget kokkärl detekteras när hällen har startats. Om du sätter kokkärl på en kokzon innan du väljer ett värmeläge visas indikatorn över 0 på inställningslisten. Om du tar bort kokkärlet från en aktiverad kokzon och ställer det åt sidan tillfälligt börjar indikatorerna ovanför motsvarande kontrollfält att blinka. Om du inte sätter tillbaka kokkärlet på den aktiverade kokzonen inom 60 sekunder stängs kokzonen av automatiskt. För att tillagningen, se till att sätta tillbaka kokkärlet på kokzonerna inom den angivna tidsgränsen går ut.

6.3 Använda kokzonerna

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt. Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna. Om kokkärlet är placerat mellan två mittpunkter kommer Bridge-funktionen inte att aktiveras.

6.4 Värmeinställning

1. Tryck på önskad värmeinställning på

kontrollpanelen. Indikatorerna ovanför kontrollfältet visas upp till den valda värmeinställningsnivån.

2. Tryck på 0 för att inaktivera en

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget. Se avsnittet "Teknisk data". För att aktivera funktionen för en kokzon: tryck på

För att avaktivera funktionen: ändra värmeläget. SVENSKA 2856.6 OptiHeat Control (3-stegs restvärmeindikator) VARNING! / / Så länge indikatorn lyser finns det risk för brännskador från restvärme. Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme. Indikatorerna / / visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande. Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,

• när heta kokkärl placeras på en kall kokzon,

• när hällen är avstängd men kokzonen fortfarande är varm. Indikatorn försvinner när kokzonen har svalnat.

Nedräkningstimer Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning. Ställ in värmeläget för den valda kokzonen och ställ sedan in funktionen. Du kan inte aktivera funktionen medan den Hob²Hood är igång.

1. Tryck på . 00 visas på timerdisplayen.

2. Tryck på eller för att ställa in tiden

3. Tryck på för att starta timern eller

vänta i 3 sekunder. Timern börjar räkna ned. För att ändra tiden: välj kokzonen med och tryck på eller . För att avaktivera funktionen: välj kokzonen med och tryck på . Återstående tid räknas ned till 00. Timern avslutas med nedräkning, en signal ljuder och 00 blinkar. Kokzonen stängs av. Tryck på valfri symbol för att stoppa signalen och blinka. Signalur Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används. Värmeläget visar 00. Du kan inte aktivera funktionen medan den Hob²Hood är igång.

2. Tryck på eller för att ställa in tiden.

Timern avslutas med nedräkning, en signal ljuder och 00 blinkar. Tryck på valfri symbol för att stoppa signalen och blinka. För att avaktivera funktionen: tryck på och . Återstående tid räknas ned till 00.

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner (anslutna till samma fas). Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på. Om hällen når gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.

• Värmeinställningen för den senast valda kokzonen prioriteras alltid. Den återstående effekten kommer att fördelas mellan de andra kokzonerna enligt vald ordning.

• Kontrollpanelen blinkar och visar de maximala möjliga värmeinställningarna för kokzoner med reducerad effekt. 286 SVENSKA• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Tabellen visar hur menyn är uppbyggd. Användarinställningar Sym‐ bol Inställning Möjliga alternativ b Ljud På / Av (--) P Effektbegränsning 15 - 72 H Fläktläge 0 - 6 Sym‐ bol Inställning Möjliga alternativ E Larm / felhistorik Listan över senaste larm / fel. För att ange användarinställningar: tryck och håll in i 3 sekunder. Tryck och håll in . Inställningarna visas på timern för de vänstra kokzonerna. Navigera i menyn: menyn består av inställningssymbolen och ett värde. Symbolen visas på den bakre timern och värdet visas på den främre timern. För att navigera mellan inställningarna, tryck på på den främre timern. För att ändra inställningsvärdet, tryck på eller på på den främre timern. För att lämna menyn: tryck på . OffSound Control Du kan aktivera / avaktivera ljuden i Meny > Användarinställningar. Se "Menystruktur". När ljudet är av kan du fortfarande höra ljudet när:

• du trycker på en inaktiv symbol.

Funktionen stänger av hällen automatiskt om:

• alla kokzoner fläkten är avstängda,

• du inte ställer in något värmeläge eller fläkthastighetsinställning efter att hällen har aktiverats,

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal hörs och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• produkten blir för varm (t.ex. när en kastrull kokar torrt). Låt kokzonen svalna innan du använder hällen igen.

• Du inaktiverar inte en kokzon eller ändrar värmeinställning. Efter en stund stängs hällen av. Förhållandet mellan och tiden efter vilken produkten stängs av: Värmeinställning Hällen stängs av ef‐ ter

SVENSKA 287Värmeinställning Hällen stängs av ef‐ ter

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen. När funktionen är igång och kan användas. Alla andra symboler på kontrollpanelen är låsta. Funktionen stoppar inte timerfunktionerna.

1. För att aktivera -funktionen trycker du på

-knappen. Värmeinställningen sänks till 1.

2. För att inaktivera funktionen: trycker du

på . Föregående värmeläge släge tänds.

Du kan låsa kontrollpanelen medan hällen är igång. Det förhindrar attändras av misstag. Ställ först in. För att aktivera -funktionen trycker du på

knappen. För att inaktivera funktionen trycker du på

Funktionen avaktiveras när du stänger av hällen.

Funktionen förhindrar oavsiktlig användning av hällen. För att aktivera funktionen: tryck på . Ställ inte in något. Tryck och håll inne i 3 sekunder tills indikatorn ovanför symbolen visas. Stäng av hällen med . Om du avaktiverar hällen är funktionen fortfarande på. Indikatorn ovan lyser. För att avaktivera funktionen: tryck på . Ställ inte in något. Tryck och håll inne i 3 sekunder tills indikatorn ovanför symbolen försvinner. Stäng av hällen med . Matlagning med aktiverad funktion: tryck på , tryck sedan på i 3 sekunder tills indikatorn ovanför symbolen försvinner. Du kan använda hällen. När du stänger av hällen med funktionen är påslagen igen.

Funktionen är igång när kastrullen täcker mitten på de två zonerna. För mer information om korrekt placering av kokkärl, se "Använda kokzonerna". Den här funktionen kopplar ihop två kokzoner på höger sida till en gemensam zon. Ställ först in värmeinställningen för en av kokzonerna till höger. Aktivera funktionen genom att trycka på . Ställ in eller ändra värmeinställningen genom att trycka på en av kontrollsensorerna. För att inaktivera funktionen: tryck på . Kokzonerna fungerar oberoende av varandra.

7.6 Flexibel induktionskokyta

VARNING! Se Säkerhetsavsnitten. FlexiBridge-funktion Den flexibla induktionskokzonen består av fyra sektioner. Avsnitten kan kombineras till två kokzoner av olika storlek eller till en stor kokzon. Du väljer kombinationen av sektionerna genom att välja det läge som passar storleken på kokkärlet du vill använda. Det finns tre lägen: Standard / Stor platta / Större platta. 288 SVENSKAStäll in värmeläget med de två inställningslisterna till vänster. Växla mellan lägena För att växla mellan lägena, tryck på . Värmelägesnivåerna kommer att behållas. På vissa modeller finns det två flexibla matlagningsytor, vänster och höger. Använd symbolerna och kontrolllisterna på hällens högra sida för att använda den flexibla tillagningsytan på höger sida. Kokkärlets diameter och placering Välj det läge som är lämpligt för storleken och formen på kokkärlet. Kokkärlet ska täcka det valda området så mycket som möjligt. Placera kokkärlet med en bottendiameter som är mindre än 160 mm i mitten på en enda sektion. Du kan använda en stekgryta för vid flexibel zon och max flexibel zon. 100-160mm Placera kokkärlet med en bottendiameter som är större än 160 mm i mitten mellan två sektioner. > 160 mm FlexiBridge Standardläge Detta läge aktiveras som standard när du aktiverar funktionen. Den ansluter sektionerna till två separata kokzoner. Du kan ställa in värmeläget för varje område separat. Använd de två kontrollfälten på vänster sida. Korrekt placering av kokkärl: Felaktig placering av kokkärl: SVENSKA 289FlexiBridge Big Bridge-läge Aktivera läget genom att trycka på tills du ser rätt lägesindikator . Det här läget ansluter de tre bakre sektionerna till en kokzon. Den främre sektionen är inte ansluten utan fungerar som en separat kokzon. Du kan ställa in värmeläget för varje område separat. Använd de två kontrollfälten på vänster sida. Korrekt placering av kokkärl: Se till att placera kokkärlet på de tre anslutna sektionerna. Om du använder kokkärl som är mindre än två sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av. Felaktig placering av kokkärl: FlexiBridge Max Bridge-läge Aktivera läget genom att trycka på tills du ser rätt lägesindikator . Detta läge kopplar samman alla sektioner till en kokzon. Ställ in värmeläget med de två inställningslisterna till vänster. Korrekt placering av kokkärl: Se till att placera kokkärlet på de fyra anslutna sektionerna. Om du använder kokkärl som är mindre än tre sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av. Felaktig placering av kokkärl: 290 SVENSKAPowerSlide Med den här funktionen kan du ändra temperaturen genom att flytta kokkärlet till ett annat ställe på induktionshällen.

• Funktionen delar in induktionshällen i tre områden med olika värmelägen. Hällen känner av kokkärlets position och justerar värmeläget som motsvarar positionen.

• Du kan placera kokkärlet i främre, mellersta eller bakre läget. Högsta effektläget får du om du placerar kokkärlet i främre läget. För att minska värmeläget, flytta kokkärlet till det mellersta eller bakre läget.

• När du aktiverar funktionen för första gången får du följande standardvärmeinställningar: 9 för det främre läget, 6 för det mellersta läget och 3 för det bakre läget.

• Du kan ändra standardvärmeinställningarna för varje zon separat. Hällen kommer ihåg dina värmeinställningar nästa gång du aktiverar funktionen.

• Värmelägesdisplayen på den främre vänstra inställningslisten visar värmeläget för denna funktion. Ändra värmeinställningen på vänstra främre kontrollfältet. Den vänstra bakre inställningslisten är avaktiverad medan funktionen är igång. På vissa modeller finns det två flexibla matlagningsytor, vänster och höger. Använd den främre högra manöverspaken för att styra PowerSlide på höger sida. Använd endast en kastrull med en bottendiameter på 160 mm när du använder funktionen.

1. Placera rätt kokkärl till vänster på

framsidan av kokzonen.

2. Tryck och håll in för att aktivera hällen.

En signal hörs och indikatorerna ovanför och visas.

3. Tryck på för att aktivera funktionen.

En signal hörs och en indikator ovanför symbolen visas.

4. Flytta kokkärlet fram och tillbaka på

kokzonen efter behov. Värmeinställningsnivån på inställningslisten justeras automatiskt.

5. För att ändra de förinställda värmelägena

flyttar du kokkärlet till det område du vill justera först.

6. Tryck på någon av de tillgängliga

värmelägesnivåerna på den vänstra främre inställningslisten. De uppdaterade värmelägesnivåerna kommer att kommas ihåg nästa gång du använder funktionen.

7. Upprepa proceduren för de återstående

kokzonerna vid behov.

8. För att avaktivera funktionen, tryck på .

Du kan också trycka på 0 i det främre vänstra kontrollfältet. SVENSKA 291En signal hörs och indikatorn ovanför symbolen försvinner. Värmeinställningsnivån ändras till 0. Du kan ställa in en timer medan PowerSlide är igång. I det här fallet stänger timern inte av kokzonerna när den inställda tiden tar slut. Timern påverkar alla tre kokzoner som aktiveras av -funktionen samtidigt.

Det är en avancerad automatisk funktion som kopplar hällen till en särskild köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Fjärrsystemet är för de flesta köksfläktar inaktiverat från början. Aktivera det innan du använder funktionen. Läs bruksanvisningen för köksfläkten för mer information. Använda den automatiska funktionen För att använda den automatiska funktionen ställer du in det automatiska läget på H1–H6. Hällen är från början inställd på H5. Fläkten reagerar när du använder hällen. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter. Automatiska lägen Automa‐ tisk be‐ lysning Kok‐ ning

Läge H0 Av Av Av Läge H1 På Av Av Läge H2

Hällen känner av kokningsprocessen och aktiverar fläktens hastighet i enlighet med det automatiska läget.

Hällen känner av stekningsprocessen och aktiverar fläktens hastighet i enlighet med det automatiska läget.

I det här läget aktiveras fläkten och lampan utan att förlita sig på temperaturen. Ändra det automatiska läget

några gånger tills h tänds.

5. Tryck på på timern för att välja ett

automatiskt läge. För att använda fläkten direkt på fläktpanelen, avaktivera det automatiska läget för funktionen. När du är klar med matlagningen och stänger av hällen kan fläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder. Styra fläkthastigheten manuellt Du kan också använda funktionen manuellt. Tryck på när hällen är påslagen för att göra detta. Detta inaktiverar den automatiska funktionen och gör att du kan ändra fläkthastigheten manuellt. När du trycker på ökar du fläkthastigheten med ett steg. När du når en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på

292 SVENSKAAktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen. Aktivera belysningen Du kan ställa in hällen på att aktivera belysningen automatiskt när du aktiverar hällen. Detta gör du genom att ställa in det automatiska läget på H1–H6. Belysningen i fläkten släcks 2 minuter efter att hällen stängts av.

VARNING! Se Säkerhetsavsnitten.

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält. Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.

• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset. Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).

• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin. Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

• en magnet fäster på kastrullens botten. Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet ”Specifikationer för kokzonen”. Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna. Se ”Tekniska data”.

8.2 Ljud under användning

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande: du använder en hög effektnivå.

• klickande: elektrisk omkoppling sker.

• susande: beror detta på att fläkten är igång. Dessa ljud är normala och innebär inte att det är fel på produkten.

8.3 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

matlagningstillämpningar Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du SVENSKA 293ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt. Uppgifterna i tabellen är endast riktvärden. Värmeinställ‐ ning Använd för att: Tid (min) Tips 1 Håll tillagad mat varm. efter be‐ hov Sätt på ett lock på kokkärlet.

1 - 2 Hollandaisesås, smält: smör, choklad,

5 - 25 Blanda då och då.

2 - 3 Småkoka ris och mjölkrätter, värma

färdiglagade rätter.

25 - 50 Minst dubbelt så mycket vätska som

ris, rör om mjölkbaserade rätter under tillagningen.

3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.

4 - 5 Ångkoka potatis. 20 - 60 Använd max. ¼ liter vatten till 750 g

4 - 5 Tillaga större mängder mat, grytor och

bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar. efter be‐ hov vänd efter halva tiden

7 - 8 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden

9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites. Koka upp stora mängder vatten. PowerBoost är aktiverad.

8.5 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.

• Rikta inte halogenlampan direkt mot mot köksfläktens panel.

• Täck inte över hällens kontrollpanel.

• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden. Fläktkåpan som visas nedan är endast avsedd som illustration. 294 SVENSKAAndra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används. Köksfläktar med Hob²Hood-funktion Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. AEG köksfläktar som fungerar med denna funktion skall ha symbolen .

9. UNDERHÅLL OCH RENGÖRING

VARNING! Se Säkerhetsavsnitten.

9.1 Allmän information

• Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckar på ytan påverkar inte hällens funktion.

• Rengör hällens yta med lämpligt rengöringsmedel.

• Använd en speciell skrapa för glaset. Trycket på den flexibla induktionshällen kan bli smutsigt eller ändra färg om kokkärlen dras på ytan. Du kan rengöra området på vanligt sätt.

9.2 Rengöring av hällen

• Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen är tillräckligt nedkyld: kalkringar, vattenringar, fettfläckar, blank metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring ska du torka hällen med en mjuk trasa.

• Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

VARNING! Se Säkerhetsavsnitten.

10.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet Det går inte att aktivera eller an‐ vända hällen. Hällen är inte ansluten till strömför‐ sörjningen eller den är ansluten på fel sätt. Kontrollera att hällen är korrekt anslu‐ ten till strömförsörjningen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker. SVENSKA 295Problem Möjlig orsak Avhjälpa felet Du har inte ställt in värmeläget för 60 sekunder. Aktivera hällen igen och ställ in värme‐ inställningen på mindre än 60 sekun‐ der. Du har tryckt på 2 eller fler touch- kontroller samtidigt. Tryck bara på en touchkontroll. Paus är på. Se ”Daglig användning”. Det finns vatten- eller fettstänk på kontrollpanelen. Rengör kontrollpanelen. Ett konstant pipljud hörs. Den elektriska anslutningen är felak‐ tig. Dra ur elkontakten. Tala med en behö‐ rig elektriker som kontrollerar installa‐ tionen. Du kan inte välja maximalt vär‐ meinställningen för en av kokzo‐ nerna. De andra zonerna förbrukar maximal effekt. Din häll fungerar som den ska. Minska värmeinställningen för de and‐ ra kokzonerna som är anslutna till samma fas. Se ”Effektreglering”. En ljudsignal hörs och hällen stängs av. En ljudsignal hörs när hällen stängs av. Du har ställt något på en eller flera touchkontroller. Ta bort föremålet från touch-kontroller‐ na. Hällen stängs av. Du satte något på touch-kontrollen

Ta bort föremålet från touch-kontrollen. Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig. Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm. Hob²Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpanelen. Du använder en väldigt hög kastrull som blockerar signalen. Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt. Kontrollpanelen är varm när du rör vid den. Kokkärlet är för stort eller så står det för nära kontrollpanelen. Placera stora kokkärl på de bakre zo‐ nerna om möjligt. Det hörs inget ljud när du trycker på touch-kontrollerna. Ljudet är avaktiverat. Aktivera ljudet. Se ”Daglig använd‐ ning”. Den flexibla induktionskokzonen värmer inte upp kokkärlet. Kokkärlet står på fel plats på den flexibla induktionskokzonen. Placera kokkärlet i rätt läge på den flexibla induktionskokzonen. Placering‐ en av kokkärlet beror på den aktivera‐ de funktionen eller funktionsläget. Se ”Flexibel induktionskokzon”. Diametern på kokkärlets botten är felaktig för den aktiverade funktionen eller funktionsläget. Använd kokkärl med en diameter som passar den aktiverade funktionen eller funktionsläget. Se ”Flexibel induktions‐ kokzon”. Indikatorn ovanför symbolen tänds. Barnlås eller Knapplås är på. Se ”Daglig användning”. Inställningslisten blinkar. Det finns inget kokkärl på zonen el‐ ler så är inte hela zonen täckt. Ställ kokkärlet på zonen så att den täcker kokzonen helt. 296 SVENSKAProblem Möjlig orsak Avhjälpa felet Kokkärlet passar inte. Använd kokkärl som är lämpliga för in‐ duktionshällar. Se ”Råd och tips”. Diametern på kokkärlets botten är för liten för zonen. Använd kokkärl med rätt mått. Se ”Tekniska data”. FlexiBridge (Flexible Bridge) är på. En eller flera sektioner för funktions‐ läget som är igång täcks inte av kok‐ kärlet. Placera kokkärlet på rätt antal sektio‐ ner i funktionsläget som är igång eller byt funktionsläge. Se ”Flexibel induk‐ tionskokzon”. Kontrollfältet blinkar två gånger och stängs av. PowerSlide är på. Två kastruller pla‐ ceras på den flexibla induktionskok‐ zonen eller kokkärlet täcker mer än en kokzon som aktiveras av funktio‐ nen. Använd bara en kastrull. Se ”Flexibel induktionskokzon”. och en siffra tänds. Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon‐ takten igen efter 30 sekunder. Kontak‐ ta auktoriserat servicecenter om pro‐ blemet fortsätter.

10.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

11.2 Data för kokzoner

Kokzon Nominell effekt (max värmein‐ ställning) [W] PowerBoost [W] PowerBoost maximal varak‐ tighet [min] Kokkärlets dia‐ meter [mm] Mitten bak 1800 / 3500 2800 / 3700 10 / 10 145–245/245–280 Höger fram 2300 3200 10 125 - 210 SVENSKA 297Kokzon Nominell effekt (max värmein‐ ställning) [W] PowerBoost [W] PowerBoost maximal varak‐ tighet [min] Kokkärlets dia‐ meter [mm] Höger bak 2300 3200 10 125 - 210 Flexibel induktions‐ kokzon 2300 3200 10 minst 105 Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek. För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

Modellidentifiering IKE95771FB Typ av häll Inbyggnadshäll Antal kokzoner 3 Antal kokområden 1 Uppvärmningsmetod Induktion Diameter på runda kokzoner (Ø) Mitten bak 28,0 cm Längd (L) och bredd (B) på icke-rund kokzon Höger fram L 22.3 cm B 22,0 cm Längd (L) och bredd (B) på icke-rund kokzon Höger bak L 22.3 cm B 22,0 cm Kokområdets längd (L) och bredd (B) Vänster L 45,9 cm B 21,4 cm Energiförbrukning per kokzon (EC electric cooking) Mitten bak Höger fram Höger bak 196,6 Wh/kg 189,1 Wh/kg 189,1 Wh/kg Kokområdets energiförbrukning (EC electric cooking) Vänster 191,1 Wh/kg Hällens energiförbrukning (EC electric hob) 191,3 Wh/kg

• För Europeiska unionen enligt EU- förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019. IEC / EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda. Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.

• Använd om möjligt lock på kokkärlet.

• Ställ kokkärlet i mitten av kokzonen.

• Använd restvärme för att hålla mat varm eller för att smälta mat.

298 SVENSKA13. MILJÖSKYDD

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. SVENSKA 299 *867372772-E-022024
