BRUKSANVISNING SD8500 IFM

Bruksanvisning

Flödesmätare för tryckluft

SDx5xx

SDx6xx

SDx8xx

Innehåll

1 Preliminär anmärkning 4

1.1 Använda symboler.... 4
1.2 Varningar 4

2 Säkerhetsanvisningar 5

3 Avsedd användning.... 6

3.1 Applikationsområde 6

4 Funktion 7

4.1 Alternativ för utgång OUT1.... 7
4.2 Valalternativ för utgång OUT2 7
4.3 IO-Link 7

5 Montering.... 9

5.1 Installationsplats.... 9
5.2 Monteringsläge 9
5.3 Störningar 10
5.4 Processanslutning 10

6 Elektrisk anslutning.... 11
7 Drifts- och displayelement 13
8 Meny 14

8.1 Menyöversikt.... 14
8.2 Huvudmeny och undermenyer.... 14

9 Inställning 22

10 Parameterinställning 23

10.1 Parameterinställning via enhetens knappar 23
10.2 Parameterinställning via IO-Link 23
10.3 Konfiguration av utgång.... 24

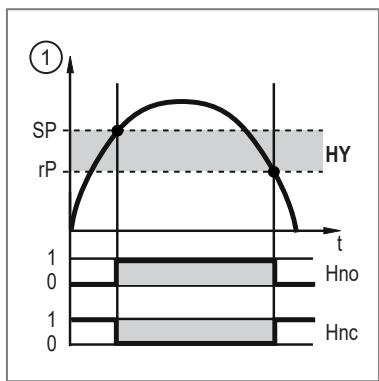

10.3.1 Kopplingssignal 24
10.3.2 Analog signal 26
10.3.3 Övervakning av förbrukad mängd (summafunktion).... 28

10.3.3.1 Pulssignal, summaräknare 28
10.3.3.2 Kopplingssignal, summaräknare 29

10.3.4 Utgång avstängd.... 30

10.4 Konfiguration av tillämpningar 30

10.4.1 Standardmätenhet 30
10.4.2 Dämpning 31
10.4.3 Utgångspolaritet för kopplingsutgångarna 31
10.4.4 Medium.... 32
10.4.5 Processvärde för OUT1 och OUT2 32
10.4.6 Avstängning vid lågt flöde.... 33
10.4.7 Standardförhållanden 33
10.4.8 Nollkalibrering 34
10.4.9 Kopplingsfördröjning 34
10.4.10 Felbeteende för utgångarna 35
10.4.11 Återställning av summa 35
10.4.12 Låsa / låsa upp.... 37
10.4.13 Återställning av enhet 38

10.5 Display 38

10.5.1 Displayens layout 38
10.5.2 Displayens uppdateringsfrekvens 39
10.5.3 Displayrotation 39
10.5.4 Displayljusstyrka 39
10.5.5 Inställning av displayfärg 40

10.6 Diagnos.... 42

10.6.1 Läs av summavärdena 42
10.6.2 Minne 42

10.7 Servicefunktioner 43

10.7.1 Simulering 43
10.7.2 Optisk lokalisering 44
10.7.3 Enhetsinformation 44

11 Felsökning 46

11.1 Varningsmeddelanden.... 46
11.2 Felmeddelanden.... 46

12 Underhåll, reparation och bortskaffning 48

13 Fabriksinställningar 49

1 Preliminär anmärkning

Du finner anvisningar, tekniska data, godkännanden och övrig information om hur man använder QR-koden på enheten / förpackningen eller på www.ifm.com.

1.1 Använda symboler

Villkor

Instruktion

▷ Reaktion, resultat

fetstil Beteckning av tangenter, knappar eller indikeringar

Korsreferens utan länk

Korsreferens med länk

Viktig anmärkning

Bristande efterlevnad kan leda till felfunktioner eller störningar.

Information

Tilläggsinformation

1.2 Varningar

Varningar indikerar risken för personskador och skador på egendom. Detta möjliggör säker produkthantering. Varningarna graderas enligt följande:

WARNING

Varning för allvarliga personskador

▷ Om varningen inte följs är dödliga och allvarliga skador möjliga.

OBSERVERA

Varning för lindrig till måttlig personskada

▷ Om varningen inte följs är lindriga till måttliga skador möjliga.

UPPMÄRKSAMMA

Varning för materiella skador

▷ Om varningen inte följs är skada på egendom möjlig.

2 Säkerhetsanvisningar

- Den beskrivna enheten är en delkomponent för integreringen i ett system.

– Systemets skapare är ansvarig för säkerheten av systemet.
- Systemets skapare åtar sig att utföra en riskbedömning och skapa dokumentation i enlighet med gällande lagliga och normativa krav som ska tillhandahållas operatören och användaren av systemet. Denna dokumentation måste innehålla all nödvändig information och alla säkerhetsanvisningar för operatören användaren och, om så tillämpligt, för all servicepersonal som är auktoriserad av systemets skapare.

• Läs igenom detta dokument innan produkten installeras och förvara det under produktens hela livslängd.
• Utan några begränsningar måste produkten lämpa sig för de motsvarande applikationerna och rådande omgivningsvillkoren.
• Använd produkten för dess avsedda ändamål (→ Avsedd användning).
• Använd produkten endast för tillåtna medier.
• Om bruksanvisningen eller de tekniska uppgifterna inte beaktas och följs kan det leda till personskador och/eller skador på egendom.
• Tillverkaren frånsäger sig allt ansvar och ger ingen garanti för följder som härrör från att produkten har manipulerats eller att operatören har använt den på ett felaktigt sätt.
• Installation, elektrisk anslutning, inställning, drift och underhåll av produkten måste genomföras av kvalificerad personal.
  • Skydda enheter och kablar mot skador.

3 Avsedd användning

Enheten övervakar standardvolymflödet av tryckluft vid industriellt bruk och/eller tekniska gaser.

Enheten mäter flödeshastigheten, volymflödet (förbrukad mängd/tid), den förbrukade mängden, medie-temperaturen och trycket.

3.1 Applikationsområde

Enheten är avsedd för användning i tryckluftssystem inom industrin.

SDx5xx

- Tryckluft

SDx6xx

• Tryckluft
• Argon (Ar)
• Koldioxid (CO2)
• Kväve (N2)

Val av medium som ska övervakas: Medium ➞ 32

SDx8xx

- Helium (He)

Alla angivelser gäller standardvolymflöde enligt DIN ISO 2533, dvs. volymflöde vid 1 013 mbar (101,3 kPa), 15 °C och 0 % relativ luftfuktighet. Enheten kan ställas in på olika standardförhållanden.

Elektromagnetisk kompatibilitet (EMC):

Detta är en klass A-produkt. Den här produkten kan orsaka radiostörningar i bostadsområden:

▶ Vid behov ska du vidta lämpliga åtgärder för EMC-avskärmning.

Direktiv för tryckbärande anordningar (Pressure Equipment Directive, PED):

Enheterna uppfyller kraven i direktivet om tryckbärande anordningar, är konstruerade för stabila gaser i fluidgrupp 2 och är tillverkade i enlighet med god teknisk praxis.

4 Funktion

• Enheten känner av flödet baserat på den kalorimetriska mätprincipen.
• Som ytterligare processvärden mäter enheten även medietemperaturen och trycket.
  • Enheten har ett IO-Link-gränssnitt.
• Enheten visar de aktuella processvärdena.
• Enheten har många alternativ för självdiagnoser.
• Ett simuleringsläge möjliggör en förenklad inställning av givaren.
• Enheten genererar två utgångssignaler enligt parameterinställningen.

4.1 Alternativ för utgång OUT1

• Kopplingssignal flöde
  • Kopplingssignal temperatur
• Kopplingssignal, tryck
  • Kopplingssignal, summaräknare
  • Pulssignal, summaräknare
• IO-Link
  • OFF (utgången kopplad till hög impedans)

4.2 Valalternativ för utgång OUT2

• Kopplingssignal flöde
  • Kopplingssignal temperatur
• Kopplingssignal, tryck
  • Kopplingssignal, summaräknare
  • Pulssignal, summaräknare
• Analog signal flöde
  • Analog signal temperatur
• Analog signal, tryck
• Ingång för extern återställning av summa

• OFF (utgången kopplad till hög impedans)

4.3 IO-Link

IO-Link är ett kommunikationssystem för anslutning av intelligenta givare och ställdon till automationssystem. IO-Link är standardiserat i standarden IEC 61131-9.

Allmän information om IO-Link på io-link.ifm

IODD (Input Output Device Description) med alla parametrar, processdata och detaljerade beskrivningar av enheten på documentation.ifm.com

IO-Link erbjuder följande fördelar:

• Störningsfri överföring av alla data och processvärden

• Parameterinställning i den löpande processen eller förinställning utanför applikationen

• Parametrar för identifiering av de anslutna enheterna i systemet

• Ytterligare parametrar och diagnosfunktioner
• Automatisk säkerhetskopiering och återställning av parameteruppsättningar vid byte av enhet (data-lagring)
• Loggning av parameteruppsättningar, processvärden och händelser
• Fil med enhetsbeskrivning (IODD – Input Output Device Description) för enkel projektplanering
  • Standardiserad elektrisk anslutning
• Fjärrunderhåll

5 Montering

OBSERVERA

Om medietemperaturen stiger över 50 °C (122 °F) kan delar av höljet värmas upp till över 65 °C (149 °F).

▷ Risk för brännskador.
▶ Skydda höljet mot kontakt med antändbara ämnen och mot oavsiktlig kontakt.
▶ Fäst den medföljande varningsetiketten på givarkabeln.

▶ Se under installationen till att systemet är tryckfritt.
▶ Reglerna och föreskrifterna för installation och drift av tryckluftsutrustning måste följas.

5.1 Installationsplats

▶ Installera enheten nedströms om kyltorken.
▶ Installera enheten nära lasten.
▶ Enheten kan installeras nedströms om en underhållsenhet.
▶ Om olja används för lasterna: Montera enheten uppströms om smörjaren.

5.2 Monteringsläge

1

2

3

4

Fig. 1: Rörlängdens och enhetens orientering

1: Rörlängd vertikalt, valfri enhetsposition

2: Rörlängd horisontellt, enhet vertikalt

3: Rörlängd höger (med pluggen vänd framåt), enheten på sidan

4: Undvik: rörlängd vänster (med pluggen vänd framåt), enheten på sidan

F: Flödesriktning

5.3 Störningar

Strukturer i röret, böjar, ventiler, reduktionsstycken och liknande påverkar enhetens funktion.

▶ Håll avständen mellan givare och störningar.

Störningar			Avstånd till givaren
		ändringar av rördiametern	10 x rördiametern
		90°-böj	10 x rördiametern
		två 90°-böjar, ett plan	15 x rördiametern
		två 90°-böjar, två plan	25 x rördiametern
		slidventil	40 x rördiametern

Avstängningsventiler och regleranordningar får inte placeras direkt framför enheten.

▶ Undvik att diametern varierar mellan inloppsröret och enheten. Om en diameterförändring inte går att undvika, se till att diametern på inloppsröret är större än diametern vid enheten.

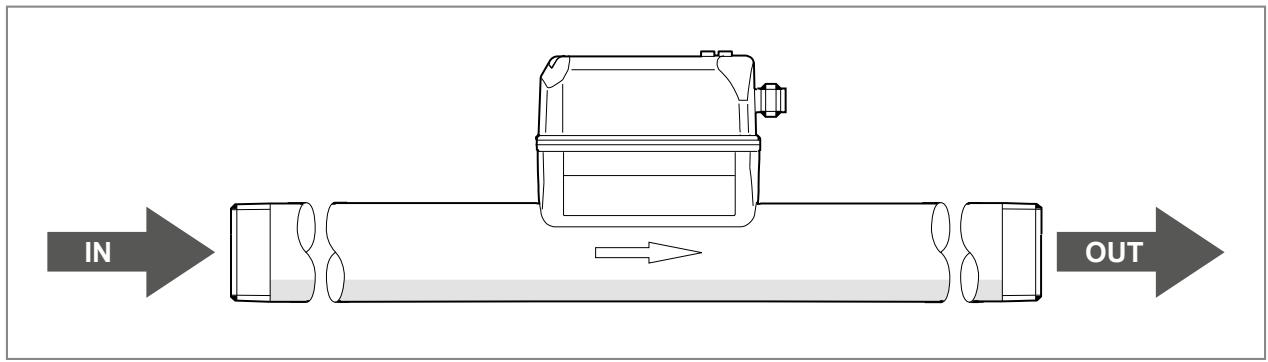

5.4 Processanslutning

▶ Montera enheten i röret i enlighet med flödesriktningen (pil på enheten):

▶ Dra åt båda adaptrarna i motsatta riktningar med det angivna åtdragningsmomentet:

Typ	Åtdragningsmoment
SD5xxx	50 Nm
SD6xxx	100 Nm
SD2xxx, SD9xxx	150 Nm

6 Elektrisk anslutning

Enheten måste anslutas av en kvalificerad elektriker.

Följ de nationella och internationella regelverken för installationen av elektrisk utrustning.

Spänningsförsörjning enligt SELV, PELV.

▶ Stäng av strömmen.
▶ Anslut enheten enligt följande:

Fig. 2: Ledningsdiagram

Stift	Tilldelning
1	L+
3	L-
4 (OUT1)	Kopplingssignal flöde Kopplingssignal temperatur Kopplingssignal, tryck Kopplingssignal, summaräknare Pulssignal, summaräknareIO-LinkOFF (utgången kopplad till hög impedans)
2 (OUT2/InD)	Kopplingssignal flöde Kopplingssignal temperatur Kopplingssignal, tryck Kopplingssignal, summaräknare Pulssignal, summaräknare Analog signal flöde Analog signal temperatur Analog signal, tryck Ingång för extern återställning av summaOFF (utgången kopplad till hög impedans)

Fig. 3: Kretsexempel

1: 2 x positiv koppling
2: 2 x negativ koppling
3: 1 x positiv koppling / 1 x analog
4: 1 x negativ koppling / 1 x analog

7 Drifts- och displayelement

Fig. 4: Drifts- och displayelement

1: Kopplingsstatus lysdiod för OUT1
2: Lysdiod för kopplingsstatus för OUT2
3: TFT-display
4: Knappar för att ändra displayer och parameterinställning

Om enheten mäter en hög inre temperatur justeras skärmens ljusstyrka automatiskt: Enhetens inre temperatur > 70 °C: ljusstyrkan sänks till 25 %.

Enhetens inre temperatur ≥ 100 °C: skärmen stängs av automatiskt.

Växla mellan visningsskärmar:

Det går att växla mellan olika indikeringar av processvärden under driften:

▶ Tryck på ▲ eller ▼.
▷ Displayen växlar mellan standardindikering med inställd standardmätenhet och andra vyer.
▷ Efter 30 sek. återgår enheten till standardvisning.

▼▲

▼ ▲

1: Standardvisning enligt inställningarna under diS. L och uni.x
2: Översikt över alla processvärden
3: Översikt över summavärden

Avläsning av parameterinställningen:

▶ Tryck kort på ●.
▶ Tryck på ▼ för att välja parametern.
▶ Tryck kort på ●.
▷ Det aktuella inställningsvärdet visas i 30 s. Därefter växlar enheten till visning av processvärden.

8 Meny

8.1 Menyöversikt

Använd knapparna för att navigera från indikeringen av processvärden till huvudmenyn och därifrån till undermenyerna.

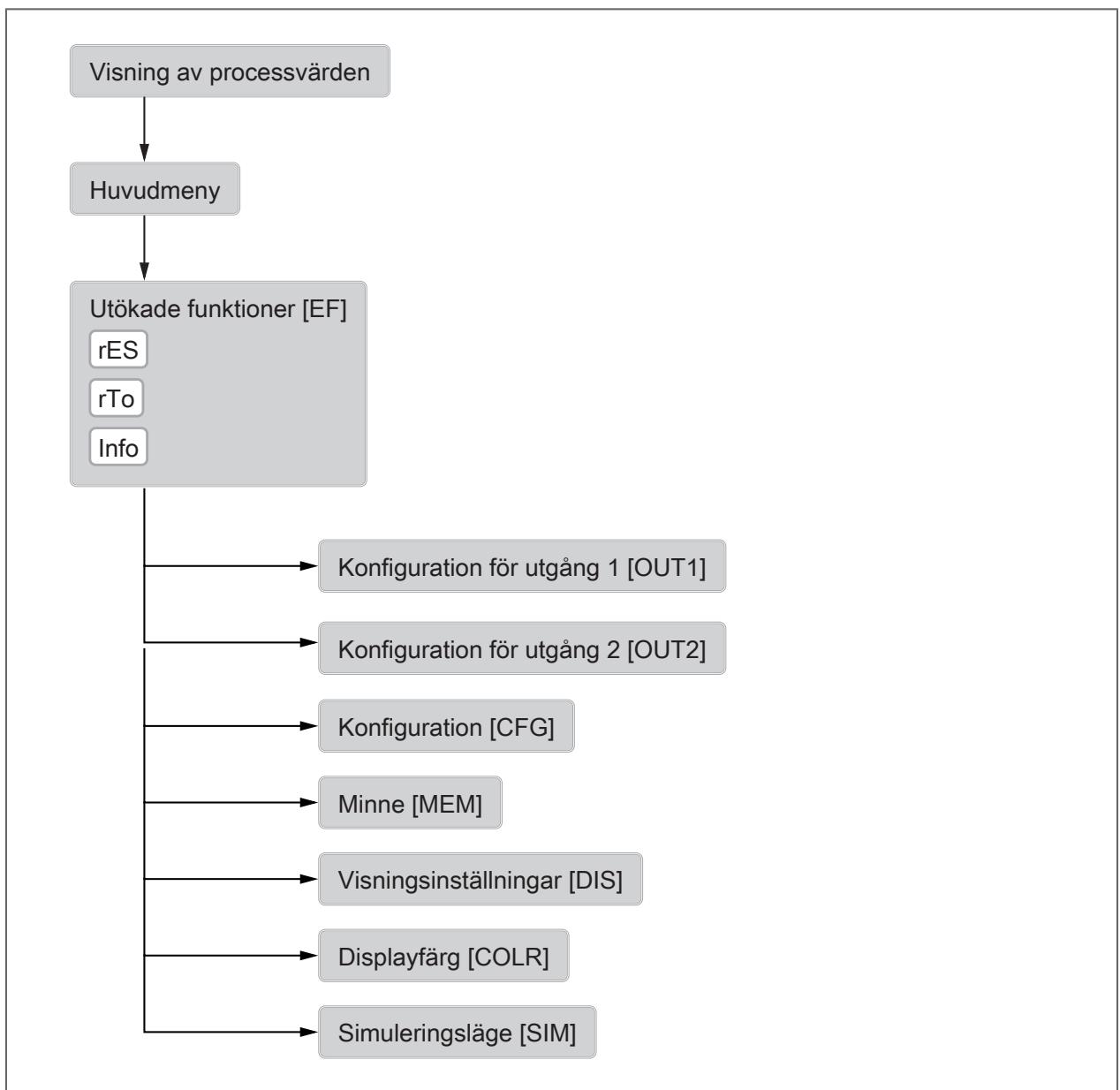

Fig. 5: Menyöversikt

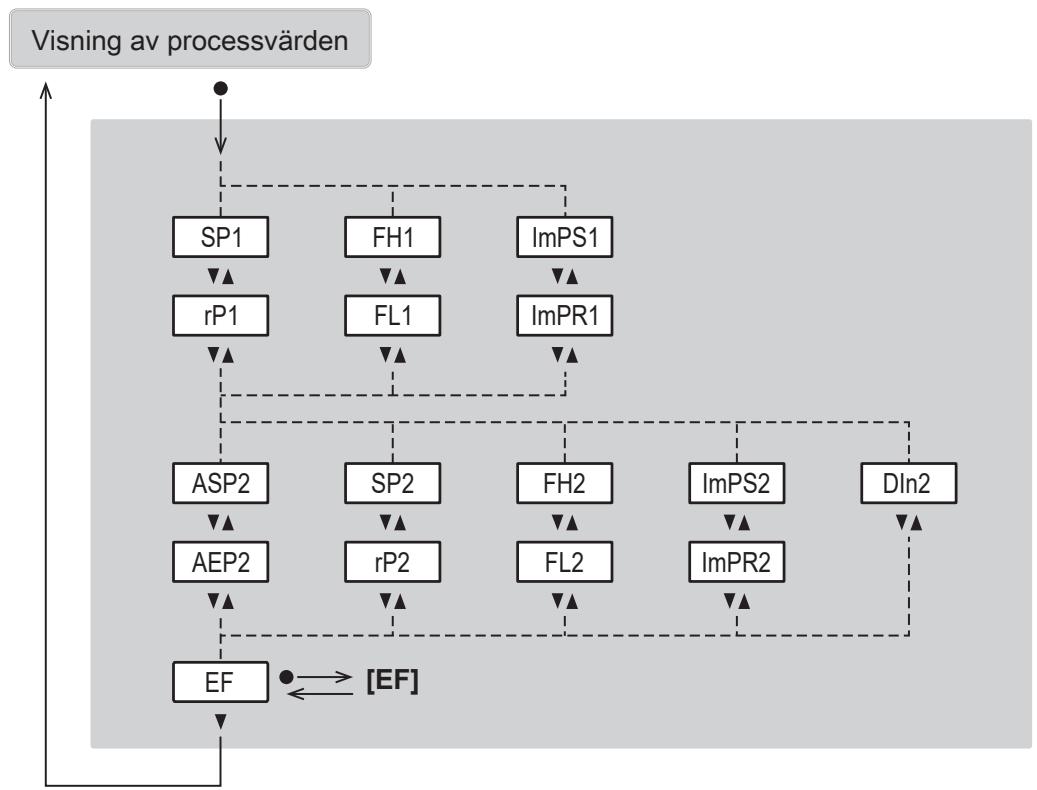

8.2 Huvudmeny och undermenyer

Bilderna med menyerna visar parametrarna som kan ställas in på enheten med knapparna. Parametrarna och andra funktioner är även tillgängliga via IO-Link-gränssnittet.

De visade parametrarna ändras när fabriksinställningen ändras. Följande meny visar max. tillgångliga parametrar.

Huvudmeny:

Parameter	Förklaring
SPx	Brytpunkt för koppling av utgång OUTx med hysteresfunktion
rPx	Återställningspunkt för kopplingsutgång OUTx med hysteresfunktion
FHx	Övre gräns för kopplingssignal OUTx med fönsterfunktion
FLx	Nedre gräns för kopplingssignal OUTx med fönsterfunktion
ImPSx	Pulsvärde (= flödesvärde vid vilket 1 puls genereras)
ImPRx	Summaräknarfunktion: pulssignal (ImPR = YES) eller kopplingssignal (ImPR = NO)
ASP2	Analog startpunkt för OUT2 = processvärde vid vilket utgångssignalen är 4 mA.
AEP2	Analog slutpunkt för OUT2 = processvärde vid vilket utgångssignalen är 20 mA.
DIn2	Återställningssignal för extern återställning av summa
EF	Växla till undermenyn EF (utökade funktioner)

Meny för utökade funktioner EF:

Parameter	Förklaring
rES	Återställ till fabriksinställningar
rTo	Inställning av återställning av summa (manuell eller tidsstyrd)
Info	Visning av enhetens information
OUT1	Växla till undermenyn OUT1 (utgångskonfiguration för utgång 1)
OUT2	Växla till undermenyn OUT2 (utgångskonfiguration för utgång 2)
CFG	Växla till undermenyn CFG (grundinställningar)
MEM	Växla till undermenyn MEM (minne)
DIS	Växla till undermenyn DIS (display).
COLR	Växla till undermenyn COLR (färginställningar)
SIM	Växla till undermenyn SIM (simulering)

Utgång 1-meny OUT1:

Parameter	Förklaring
SEL1	Processvärde för utgång OUT1
ou1	Utgångsfunktion för utgång OUT1
SP1	Inställningspunkt för kopplingsutgången OUT1 med hysteresfunktion
rP1	Återställningspunkt för kopplingsutgången OUT1 med hysteresfunktion
FH1	Övre gränsvärde för kopplingssignalen OUT1 med fönsterfunktion
FL1	Nedre gränsvärde för kopplingssignalen OUT1 med fönsterfunktion
ImPS1	Pulsvärde (= flödesvärde vid vilket 1 puls genereras)
ImPR1	Summaräknarfunktion: pulssignal (ImPR1 = YES) eller kopplingssignal (ImPR1 = NO)
dS1	Inkopplingsfördröjning för kopplingsutgång OUT1 i sekunder
dr1	Frånkopplingsfördröjning för kopplingsutgång OUT1 i sekunder
FOU1	Beteende hos OUT1 i händelse av fel

Utgång 2-meny OUT2:

Parameter	Förklaring
SEL2	Processvärde för utgång OUT2
ou2	Utgångsfunktion för utgång OUT2
ASP2	Analog startpunkt för OUT2 = processvärde vid vilket utgångssignalen är 4 mA.
AEP2	Analog slutpunkt för OUT2 = processvärde vid vilket utgångssignalen är 20 mA.
SP2	Inställningspunkt för kopplingsutgången OUT2 med hysteresfunktion
rP2	Återställningspunkt för kopplingsutgången OUT2 med hysteresfunktion
FH2	Övre gränsvärde för kopplingssignalen OUT2 med fönsterfunktion
FL2	Nedre gränsvärde för kopplingssignalen OUT2 med fönsterfunktion
ImPS2	Pulsvärde (= flödesvärde vid vilket 1 puls genereras)
ImPR2	Summaräknarfunktion: pulssignal (ImPR2 = YES) eller kopplingssignal (ImPR2 = NO)
DIn2	Återställningssignal för extern återställning av summa
dS2	Inkopplingsfördröjning för kopplingsutgång OUT2 i sekunder
dr2	Frånkopplingsfördröjning för kopplingsutgång OUT2 i sekunder
FOU2	Beteende hos utgång OUT2 i händelse av fel

Meny för grundinställningar CFG:

* endast tillgängligt för enhetstypen SDx6xx

Parameter	Förklaring
uni. F	Standardmätenhet för flöde
uni. T	Standardmättenhet för temperatur
uni. P	Standardmättenhet för tryck
dAP. F	Dämpningskonstant i sekunder för flödet (63 % stigtid τ)
dAP. P	Dämpningskonstant i sekunder för tryck (63 % stigtid τ)
P-n	Utgångspolaritet för kopplingsutgångarna
MEdi	Val av medium som ska övervakas
LFC	Avstängning vid lågt flöde (= flödesvärde under vilket flödet betraktas som stillastående)
rEF. P	Standardtryck som miljöförhållande
rEF. T	Standardtemperatur som miljöförhållande
cOF	Korrigeringsfaktor för nollpunktskalibreringstryck

Menyerna för minne MEM och simulering SIM:

Parameter	Förklaring
Lo. F	Lägsta uppmätta flödesvärde
Hi. F	Högsta uppmätta flödesvärde
Lo. T	Minsta uppmätta temperaturvärde
Hi. T	Maximalt uppmätt temperaturvärde
Lo. P	Lägsta uppmätta tryckvärde
Hi. P	Högsta uppmätta tryckvärde
S. FLW	Simulerat flödesvärde i simuleringsläge
S. TMP	Simulerat temperaturvärde i simuleringsläge
S. PRS	Simulerat tryckvärde i simuleringsläge
S. Tim	Simuleringens varaktighet i minuter
S. On	Startar simuleringsläget

Menyerna för display- DIS och färginställningar COLR:

Parameter	Förklaring
diS. L	Displayens layout
diS. U	Displayens uppdateringsfrekvens
diS. R	Displayens orientering
diS. B	Displayens ljusstyrka
coL. F	Teckensnittsfärg för flöde
cFH. F	Övre gränsvärde för färgförändring (flöde)
cFL. F	Nedre gränsvärde för färgförändring (flöde)
col . T	Teckensnittsfärg för temperatur
cFH. T	Övre gränsvärde för färgförändring (temperatur)
cFL. T	Nedre gränsvärde för färgändring (temperatur)
col. P	Teckenfärg för tryck
cFH. P	Övre gränsvärde för färgförändring (tryck)
cFL. P	Nedre gränsvärde för färgförändring (tryck)
col. V	Teckenfärg för summaindikering

9 Inställning

Efter att strömmen har slagits på och uppstartstiden på cirka en sekund har löpt ut befinner sig enheten i normalt driftsläge. Den genomför sina mätnings- och utvärderingsfunktioner och alstrar utgångssignaler enligt de angivna parametrarna.

• Under tillslagsfördröjningstiden kopplas utgångarna som programmerat:

• PÅ med normalt öppen funktion (Hno/Fno)
  – AV med normalt stängd funktion (Hnc / Fnc).
  – AV för övervakning av förbrukad mängd (ImP)

- Om utgång 2 är konfigurerad som analog utgång ligger utsignalen på 20 mA under uppstartstiden.

10 Parameterinställning

Parameterinställningen kan göras via IO-Link-gränssnittet eller via manöverelementen på enheten.

Parametrarna kan ställas in före installationen eller under pågående drift.

Om du ändrar parametrar under pågående drift kommer det att påverka anläggningens funktion.

▶ Se till att det inte uppstår felfunktioner i din anläggning.

Under inställning av parametrarna förblir enheten i driftläge. Den fortsätter övervaka med de befintliga parametrarna tills inställningen av de nya parametrarna har slutförts.

Beroende på parameterinställningen kan de tillgängliga parametrarna på menyn ändras.

10.1 Parameterinställning via enhetens knappar

OBSERVERA

Om medietemperaturen stiger över 50 °C (122 °F) kan delar av höljet värmas upp till över 65 °C (149 °F).

▷ Förbränningsrisk
▶ Vidrör inte enheten med händerna.
▶ Använd ett annat föremål (t.ex. kulspetspenna) för att ställa in enheten.

Allmänt om processen för parameterinställning:

Syfte	Åtgård
Växla från visning av processvärden till huvudmenyn	●
Växla till undermenyn	Tryck på ▼ för att gå till undermenyn (t.ex. EF) och sedan ●
Val av önskad parameter	▲ eller ▼
Växla till inställningsläge	●
Ändring av parametervärde	▲ eller ▼ > 1 s
Godkännande av den inställda parametern	●
Stäng parameterinställningen utan att spara	▲ + ▼
Återgå till nästa högre meny(Upprepa flera gånger för att nå processvärdesvisning)	▲ + ▼
Gå tillbaka till visning av processvärden	> 30 sekunder (timeout)

Om Loc visas när du försöker ändra ett parametervärde är enhetens knappar låsta ➞ Lock / Unlock.

Om S. Loc visas är givaren permanent låst via mjukvaran. Denna låsning kan tas bort med hjälp av en parameterinställnings-mjukvara.

10.2 Parameterinställning via IO-Link

Enhetens parametrar kan ställas in via IO-Link-gränssnittet på följande sätt, t.ex:

• Parameterinställning via en lämplig programvara för parameterinställning, t.ex. ifm moneo|configure
  • Parameterinställning via en PLC

• Parameterinställning via en IIoT-applikation

Krav för parameterinställning via IO-Link-gränssnittet:

√ IODD (Input Output Device Description) för enheten vid parameterinställning via en programvara för parameterinställning, se documentation.ifm.com
√ Beskrivningen av IO-Link-gränssnittet (PDF) för enheten vid parameterinställning via en PLC- eller IIoT-applikation, se documentation.ifm.com
√ En IO-Link-master
▶ Anslut IO-Link-mastern till parameterinställningsprogrammet, PLC:n eller IIoT-applikationen.
▶ Anslut enheten till en lämplig ledig port på IO-Link-mastern.
▶ Ställ in porten på IO-Link-mastern på IO-Link-driftläget.
▷ Enheten växlar till IO-Link-läget.
- ▶ Ändra parameterinställningarna i programvaran.
▶ Skriv parameterinställningarna till enheten.

Stöd för systemintegration och parameterinställning via IO-Link:

→ Bruksanvisning för programvaran för parameterinställning (t.ex. moneo)
→ Förklaringar och startpaket på ifm.com/cnt/io-link-system-integration.

10.3 Konfiguration av utgång

10.3.1 Kopplingssignal

OUTx ändrar kopplingsstatus om den ligger över eller under de inställda kopplingsgränserna. Det går att välja mellan hysteres eller fönsterfunktion.

1: Processvärde

t: Tid

SP: Kopplingspunkt

rP: Frånslagspunkt

HY: Hysteres

Hno: Hysteresfunktion NO (slutande)

Hnc: Hysteresfunktion NC (brytande)

Fig. 6: Hysteresfunktion

När hysteresfunktionen är inställd definieras kopplingspunkten SP och återställningspunkten rP. rP måste ha ett lägre värde än SP. Om endast kopplingspunkten ändras, ändras återställningspunkten automatiskt; skillnaden är konstant.

1: Processvärde

t: Tid

FH: Övre gränsvärde

FL: Nedre gränsvärde

HY: Hysteres

FE: Fönsterområde

Fno: Fönsterfunktion NO (slutande)

Fnc: Fönsterfunktion NC (brytande)

Fig. 7: Fönsterfunktion

När fönsterfunktionen används definieras det övre gränsvärdet SP och det nedre gränsvärdet rP. SP och rP har en fast hysteres på 0,25 % av slutvärdet för mätområdet. Det håller utgångens kopplingsstatus stabil om den volymetriska flödesmängden varierar något.

Parameterinställning via enhetens knappar: Kopplingssignal

√ Standardmättenheten väljs: EF > CFG > uni.x.
√ Processvärdet väljs: EF > OUTx > SELx.
▶ Gå till EF > OUTx för att konfigurera utgången OUTx.

Hysteresfunktion:

▶ Välj ou och ställ in kopplingssignalen: Hno eller Hnc.
▶ Välj SPx och ställ in mätvärdet som utgången kopplar vid.
▶ Välj rPx och ställ in mätvärdet som utgången kopplar tillbaka vid.

Fönsterfunktion:

▶ Välj ou och ställ in kopplingssignalen: Fno eller Fnc.
▶ Välj FHx och ställ in den övre gränsen för fönstret.
▶ Välj FLx och ställ in den nedre gränsen för fönstret.

Parameterinställningarna för SP, rP, FH och FL kan ändras senare på huvudmenyn.

Parameterinställning via IO-Link: Kopplingssignal

√ Standardmättenheten väljs: Parameter > Setting of the sensor display > uni.x.
√ Processvärdet väljs: Parameter > Output configuration > SELx.
▶ Gå till Parameter > Output configuration.

Hysteresfunktion:

▶ Välj oux och ställ in kopplingssignalen: Hno eller Hnc.
▶ Öppna Parameters > Digital Output x.
▶ Gå till Flow, Temperature eller Pressure.
▶ Välj SPx(FHx)-FLOW eller SPx(FHx)-TEMP eller SPx(FHx)-PRES och ställ in mätvärdet som utgång- en kopplar vid.
▶ Välj rPx(FLx)-FLOW eller rPx(FLx)-TEMP eller rPx(FLx)-PRES och ställ in mätvärdet som utgången frånkopplas vid.

Fönsterfunktion:

▶ Välj oux och ställ in kopplingssignalen: Fno eller Fnc.
▶ Öppna Parameters > Digital Output x.
▶ Gå till Flow, Temperature eller Pressure.

▶ Välj SPx(FHx)-FLOW eller SPx(FHx)-TEMP eller SPx(FHx)-PRES och ställ in den övre gränsen för kopplingssignalen.

▶ Välj rPx(FLx)-FLOW eller rPx(FLx)-TEMP eller rPx(FLx)-PRES och ställ in den lägre gränsen för kopplingssignalen.

10.3.2 Analog signal

Enheten skickar en analog signal på 4...20 mA som är proportionell mot processvärdet.

Mätområdet är skalbart:

• ASP bestämmer vid vilket uppmätt värde utgångssignalen är 4 mA.
• AEP bestämmer vid vilket uppmätt värde utgångssignalen är 20 mA.

Minsta avständ mellan ASP och AEP = 20 % av slutvärdet för mätområdet.

Om det uppmätta värdet ligger utanför mätområdet eller i händelse av ett internt fel tillhandahålls den signal som anges i bilden nedan.

För mätvärden utanför visningsområdet eller i händelse av fel, visas meddelanden (cr. UL, UL, OL, cr. OL, Err).

I händelse av fel kan den analoga signalen ställas in med parametern FOU.

Fig. 8: Egenskaper för den analoga utsignalen enligt standarden IEC 60947-5-7

A: Analog signal

B: Processvärde

1: Detekteringszon

2: Visningsområde

3: Mätområde

4: Skalat mätområde

Q: Flöde

T: Temperatur

MAW: Startvärde för mätområdet (vid inställning av avstängning vid lågt flöde för Q: signalutgång med start på MAW + LFC)

MEW: Sista värde i mätområdet

ASP: Analog startpunkt

AEP: Analog slutpunkt

UL: Under displayområdet

OL: Över displayområdet

cr. UL: Under detekteringszonen (fel)

cr. OL: Över detekteringszonen (fel)

FOU: Felbeteende hos den analoga utgången:

FOU = On: Vid ett fel går den analoga signalen till det övre stoppvärdet.

FOU = OFF: Vid ett fel går den analoga signalen till det nedre stoppvärdet.

Parameterinställning via enhetens knappar: Analog signal

√ Standardmättenheten väljs: EF > CFG > uni.x.
√ Processvärdet väljs: EF > OUT2 > SEL2.
▶ Gå till EF > OUT2 för att konfigurera utgången OUT2.

▶ Välj ou2 och ställ in funktionen: I (analog signal 4–20 mA.).
▶ Välj ASP2 och ställ in det mätvärde vid vilket utgångssignalen är 4 mA.
▶ Välj AEP2 och ställ in det mätvärde vid vilket utgångssignalen är 20 mA.

Parameterinställning via IO-Link: Analog signal

√ Standardmättenheten väljs: Parameter > Setting of the sensor display > uni.x.
√ Processvärdet väljs: Parameter > Output configuration > SEL2.
▶ Gå till Parameter > Output configuration.
▶ Välj ou2 och ställ in funktionen: I (analog signal 4–20 mA.).
▶ Välj Parameter > Analog output 2.
▶ Gå till Flow, Temperature eller Pressure.
▶ Välj ASP2-FLOW eller ASP2-TEMP eller ASP2-PRES och ställ in det mätvärde vid vilket utgångssignalen är 4 mA.
▶ Välj AEP2-FLOW eller AEP2-TEMP eller ASP2-PRES och ställ in det mätvärde vid vilket utgångssignalen är 20 mA.

10.3.3 Övervakning av förbrukad mängd (summafunktion)

Enheten har en inbyggd summaräknare. Summaräknaren summerar kontinuerligt den förbrukade mängden och visar detta processvärde både på displayen och via IO-Link-gränssnittet.

Förutom den aktuella förbrukade mängden sparas även värdet före den senaste nollställningen. Detta värde och tiden sedan den senaste återställningen kan också visas.

Summaräknaren sparar den sammanräknade volymflödesmängden var tionde minut. Efter ett strömavbrott är detta värde tillgängligt som det aktuella mätarvärdet. Om en tidsstyrd återställning har ställts in sparas även den tid som har förflutit under det inställda återställningsintervallet. Det innebär att den eventuella dataförlusten kan uppgå till högst tio minuter.

Visning av förbrukad mängd på displayen: .

Se även: Återställning av summa ➞ 35.

Pulssignaler eller en kopplingssignal kan användas för att övervaka den förbrukade mängden.

Mätnoggrannheten för den förbrukade mängden beror på mätnoggrannheten för volymflödet.

OUT1 och OUT2 kan inte användas samtidigt för övervakning av förbrukad mängd.

10.3.3.1 Pulssignal, summaräknare

Pulssignaler kan tillhandahållas för övervakning av förbrukad mängd.

Varje gång det volymflöde (pulsvärde) som ställts in under ImPS har uppnåtts avger utgången en pulssignal.

Pulssignalen består av en kortvarig på- och avslagning av utgången. LED-lamporna för kopplingsstatus på enheten visar inte kopplingsaktiviteten.

Pulssignaler är inte tillgängliga via IO-Link-gränssnittet.

Parameterinställning via enhetens knappar: Pulssignal, summaräknare

√ Standardmättenheten väljs: EF > CFG > uni. F.

√ Processvärdet väljs: EF > OUTx > SELx = FLOW.
▶ Gå till EF > OUTx för att konfigurera utgången OUTx.
▶ Välj oux och ställ in ImP.
▶ Välj ImPSx och ställ in det volymflöde vid vilket 1 puls avges (pulsvärde).
- Tryck på ▲ eller ▼ för att välja inställningsintervall.
- Tryck kort på • för att bekräfta inställningsintervallet.
- Tryck på ▲ eller ▼ för att ställa in önskat numeriskt värde.
- Tryck kort på • för att tillämpa värdet.
▶ Välj ImPRx och ställ in Yes.

Parameterinställningarna för ImPS och ImPR kan ändras i efterhand på huvudmenyn.

Parameterinställning via IO-Link: Pulssignal, summaräknare

√ Standardmättenheten väljs: Parameter > Setting of the sensor display > uni. F.
√ Processvärdet väljs: Parameter > Output configuration > SELx = FLOW.
▶ Gå till Parameter > Output configuration.
▶ Välj oux och ställ in ImP.
▶ Välj Parameter > Impulse output x.
▶ Välj ImPSx och ställ in det volymflöde vid vilket 1 puls avges (pulsvärde).
▶ Välj ImPRx och ställ in Yes.

10.3.3.2 Kopplingssignal, summaräknare

En kopplingssignal kan tillhandahållas för övervakning av förbrukad mängd.

När det volymflöde som ställts in under ImPS har uppnåtts avger utgången en kopplingssignal. Utgången förblir kopplad tills en återställning utförs. När summaräknaren har nollställts börjar mätningen på nytt.

Genom inställning av rTo definieras när utgången kopplar och när summaräknaren nollställs:

[rTo]	Utgång	Återställning av summa
OFF	Utgången kopplar när det volymflöde som ställts in under ImPS uppnås.	▸ ▶ Gör en manuell återställning.• Automatisk återställning när det maximala visningsområdet överskrids.
1, 2,... h1, 2,... d1, 2,... w	Utgången kopplar endast om det volymflöde som ställts in under ImPS uppnås inom den in-ställda tiden.	När utgången inte kopplas:• Tidsstyrd återställning (den tid som ställts in under rTo överskrids). När utgången kopplas:▸ Gör en manuell återställning.• Automatisk återställning när det maximala visningsområdet överskrids.

Det maximala visningsintervallet uppnås vid en förbrukad mängd på 100 000 000 m³.

Parameterinställning via enhetens knappar: Kopplingssignal, summaräknare

√ Standardmättenheten väljs: EF > CFG > uni. F.
√ Processvärdet väljs: EF > OUTx > SELx = FLOW.
▶ Gå till EF > OUTx för att konfigurera utgången OUTx.

▶ Välj oux och ställ in ImP.
▶ Välj ImPSx och ställ in det volymflöde vid vilket utgången kopplar.
- Tryck på ▲ eller ▼ för att välja inställningsintervall.
- Tryck kort på • för att bekräfta inställningsintervallet.
- Tryck på ▲ eller ▼ för att ställa in önskat numeriskt värde.
- Tryck kort på • för att tillämpa värdet.
▶ Välj ImPRx och ställ in No.

Parameterinställningarna för ImPS och ImPR kan ändras i efterhand på huvudmenyn.

▶ Ställ in parametern rTo för återställning av summaräknaren:

Se Återställning av summa ➞ 35.

Parameterinställning via IO-Link: Kopplingssignal, summaräknare

√ Standardmättenheten väljs: Parameter > Setting of the sensor display > uni. F.
√ Processvärdet väljs: Parameter > Output configuration > SELx = FLOW.
▶ Gå till Parameter > Output configuration.
▶ Välj oux och ställ in ImP.
▶ Välj Parameter > Impulse output x.
▶ Välj ImPSx och ställ in det volymflöde vid vilket utgången kopplar.
▶ Välj ImPRx och ställ in No.
▶ Ställ in parametern rTo för återställning av summaräknaren:
Se Återställning av summa ➞ 35.

10.3.4 Utgång avstängd

Utgångssignalen kan inaktiveras. Utgången går sedan till hög impedans.

Kommunikationen via IO-Link-gränssnittet på OUT1 förblir aktiv.

Parameterinställning via enhetens knappar: utgång avstängd

▶ Gå till EF > OUTx för konfiguration.
▶ Välj oux och ställ in OFF.

Parameterinställning via IO-Link: utgång avstängd

▶ Öppna Parameters > Output Configuration.

▶ Välj oux och ställ in OFF.

10.4 Konfiguration av tillämpningar

10.4.1 Standardmätenhet

Du kan välja en måttenhet med vilken processvärdet visas på displayen som standard. Alla ytterligare parameterinställningar baseras på denna enhet.

Valbara värden:

• Flöde: m³/h ; l/min; m/s; ft³/h; ft³/min; ft/s
• Temperatur: °C; F
• Tryck: kPa; bar; psi

Parameterinställning via enhetens knappar: Standardmätenhet

▶ Öppna menyn EF > CFG.
▶ Välj uni.x och ställ in mättenheten.

Parameterinställning via IO-Link: Standardmätenhet

▶ Öppna Parameters > Display Setting.
▶ Välj uni.x och ställ in mättenheten.

10.4.2 Dämpning

Den inställda dämpningskonstanten stabiliserar utsignalerna. Plötsliga förändringar i de fysiska processvärdena utjämnas.

Detta gäller utsignalerna, visningen och överföringen av processvärden via IO-Link-gränssnittet.

Dämpningskonstanten adderas till givarens svarstid (→ Tekniska data).

UL- och OL-signalerna definieras med hänsyn till dämpningstiden.

Dämpningen av mätvärdena påverkar processvärdena flöde och tryck.

Valbara värden:

• dAP. F = Dämpningskonstant i sekunder för flödet (63 % stigtid τ).
• dAP. P = Dämpningskonstant i sekunder för tryck (63 % stigtid τ).

Parameterinställning via enhetens knappar: Dämpning

▶ Öppna menyn EF > CFG.
▶ VäljdAP.x och ställ in dämpningstiden för kopplingssignalen för processvärdet x.

Parameterinställning via IO-Link: Dämpning

▶ Öppna Parameters > Damping.
▶ VäljdAP.x och ställ in dämpningstiden för kopplingssignalen för processvärdet x.

10.4.3 Utgångspolaritet för kopplingsutgångarna

Utgångens polaritet ställs in via parametern P-n.

Inställningen påverkar båda kopplingsutgångarna.

• PnP: Kopplingsutgången är positivt kopplande.
• nPn: Kopplingsutgången är negativt kopplande.

Parameterinställning via enhetens knappar: Polaritet för utmatning

▶ Öppna menyn EF > CFG.
▶ Välj P-n och ställ in PnP eller nPn.

Parameterinställning via IO-Link: Polaritet för utmatning

▶ Öppna Parameters > Output Configuration.
▶ Välj P-n och ställ in PnP eller nPn.

10.4.4 Medium

Denna funktion är endast tillgänglig för SDx6xx-enheterna.

Sensorn ger olika karakteristiska kurvor för respektive media. De kan väljas via parametern MEdl. Valbara värden:

• Ar: Argon
  • AIR: Tryckluft
  • CO2: Koldioxid
  • N2: Kväve

Parameterinställning via enhetens knappar: Medium

▶ Öppna menyn EF > CFG.
▶ Välj MEdl och ställ in medium.

Parameterinställning via IO-Link: Medium

▶ Välj Parameter > Medium
▶ Välj MEdl och ställ in medium.

10.4.5 Processvärde för OUT1 och OUT2

För båda utgångarna kan du välja vilket processvärde som ska övervakas. Alla ytterligare parameterinställningar baseras på detta val.

Valbara värden:

• FLOW: Flöde
  • TEMP: Temperatur
• PRES: Tryck

Parameterinställning via enhetens knappar: processvärdena OUT1 och OUT2

▶ Gå till menyn EF > OUTx.
▶ Välj SELx och ställ in processvärdet för utgången OUTx.

Parameterinställning via IO-Link: Processvärde OUT1 och OUT2

▶ Öppna Parameters > Output Configuration.
▶ Välj SELx och ställ in processvärdet för utgången OUTx.

10.4.6 Avstängning vid lågt flöde

Låga flödesvärden kan bortses från med hjälp av parametern LFC (Low flow cut-off). Om flödet understiger LFC-värdet tolkas detta av givaren som stillastående (Q = 0).

LFC-värdet påverkar:

• processvärdet för flöde som visas på displayen
  • den digitala kopplingssignalen för flöde
  • den analoga signalen för flöde
• övervakningen av förbrukad mängd (kopplings- eller pulssignal för flöde)
• minnesvärdena för lägsta och högsta flöde

Fig. 9: Avstängning vid lågt flöde

+LFC: Lägsta flöde i positiv flödesriktning

-LFC: Lägsta flöde i negativ flödesriktning

1: Flöde som bedöms som stillastående

Enheten för lägsta flöde motsvarar valet under uni. F.

Den noggrannhet som anges i databladet gäller det fabriksinställda LFC-värdet. Om ett lägre LFC-värde ställs in kommer givarens noggrannhet att minska.

Parameterinställning via enhetens knappar: avstängning vid lågt flöde

▶ Öppna menyn EF > CFG.
▶ Välj LFC och ange det gränsvärde under vilket ett flöde betraktas som stillastående.

Parameterinställning via IO-Link: avstängning vid lågt flöde

▶ Öppna Parameters > Basic settings > Flow.
▶ Välj LFC och ange det gränsvärde under vilket ett flöde betraktas som stillastående.

10.4.7 Standardförhållanden

De värden som anges i enhetens datablad beror på miljöförhållandena vid användningen.

Alla angivelser gäller standardvolymflöde enligt DIN ISO 2533, dvs. volymflöde vid 1 013 mbar (101,3 kPa), 15 °C och 0 % relativ luftfuktighet. Enheten kan ställas in på olika standardförhållanden.

Parameterinställning via enhetens knappar: Standardförhållanden

▶ Öppna menyn EF > CFG.
▶ Välj rEF. P och ange referenstrycket.
▶ Välj rEF. T och ange standardtemperaturen.

Parameterinställning via IO-Link: Standardförhållanden

▶ Öppna Parameters > Basic settings > Pressure.
▶ Välj rEF. P och ange referenstrycket.
▶ Öppna Parameters > Basic settings > Temperature.
▶ Välj rEF. T och ange standardtemperaturen.

10.4.8 Nollkalibrering

Om det förekommer en systematisk avvikelse mellan det uppmätta värdet och det faktiska processvärdet kan detta mätfel korrigeras med hjälp av korrigeringsfaktorn cOF.

▷ Den interna nollpunkten förskjuts med det inställda värdet.

Korrigeringsfaktorn coF avser endast tryckmätningen.

Enheten för coF motsvarar den inställda standardmättenheten för det motsvarande processvärdet.

Parameterinställning via enhetens knappar: Nollkalibrering

▶ Öppna menyn EF > CFG.
▶ Välj cOF och ställ in värdet.
▷ Den interna nollpunkten förskjuts med det inställda värdet.

Parameterinställning via IO-Link: Nollkalibrering

▶ Öppna
Parameters > Calibration.
▶ Välj cOF och ställ in värdet.
Den interna nollpunkten förskjuts med det inställda värdet.

10.4.9 Kopplingsfördröjning

För den kopplande utgången kan en separat fördröjningstid ställas in för utgångens koppling och återställning.

Parameterinställning via enhetens knappar: Kopplingsfördröjning

▶ Gå till menyn EF > OUTx.
▶ Välj dSx och ställ in fördröjningen för omkoppling av OUTx i sekunder.
▶ Välj drx och ställ in fördröjningen för återställning av OUTx i sekunder.

dSx och drx är endast tillgängliga om en kopplingssignal (Hno, Hnc, Fno, Fnc) har valts för OUTx.

Parameterinställning via IO-Link: Kopplingsfördröjning

▶ Öppna Parameters > Digital Output x.
▶ Välj dSx och ställ in fördröjningen för omkoppling av OUTx i sekunder.
▶ Välj drx och ställ in fördröjningen för återställning av OUTx i sekunder.

dSx och drx är endast tillgängliga om en kopplingssignal (Hno, Hnc, Fno, Fnc) har valts för OUTx.

10.4.10 Felbeteende för utgångarna

OUTx-utgångens reaktion vid fel kan ställas in med parametern FOUx. Beroende på vald utgångsfunktion ges följande signaler i händelse av ett fel:

- Kopplingssignal:

– On: Utgången slås PÅ i händelse av fel.
– OFF: Utgången slås AV i händelse av fel.
- OU: Utgången kopplar oavsett felet som definierat med parametrarna.

- Analog signal:

– On: den analoga signalen går till det övre stoppvärdet.
– OFF: den analoga signalen går till det nedre stoppvärdet.
- OU: Den analoga signalen motsvarar fortfarande mätvärdet.

FOUx är inte tillgänglig för övervakning av förbrukad mängd: Även vid ett fel avges en kopplings- eller pulssignal när det inställda flödet uppnås.

Parameterinställning via enhetens knappar: Felbeteende för utgångarna

▶ Gå till menyn EF > OUTx.
▶ Välj FOUx och ställ in felbeteendet för OUTx: On, OFF, OU.

Parameterinställning via IO-Link: Felbeteende för utgångarna

▶ Öppna Parameters > Error Configuration Output x.
▶ Välj FOUx och ställ in felbeteendet för OUTx: On, OFF, OU.

10.4.11 Återställning av summa

Det finns olika sätt att nollställa summaräknaren:

• Manuell återställning
• Tidsstyrd återställning
- Återställning via extern signal
- Återställning via IO-Link-gränssnittet

Om summaräknaren inte nollställs med någon av de ovan nämnda metoderna sker en automatisk nollställning när det maximala visningsområdet överskrids.

Parameterinställning via enhetens knappar: Återställning av summa

1. Manuell återställning:

▶ Välj EF-menyn.
▶ Välj rTo och ställ in rES. T.
▷ Summaräknaren återställs.

2. Tidsstyrd återställning:

▶ Välj EF-menyn.
▶ Välj rTox och ange sedan tiden i veckor (w), dagar (d) eller timmar (h).
▷ Summaräknaren återställs automatiskt efter den inställda tiden.

3. Återställning via extern signal:

▶ Gå till menyn EF > OUT2.
▶ Välj ou2 och ställ in digital ingång: In. D.
▶ Välj DIn2 och ställ in återställningssignalen:
• HIGH: återställning för hög signal
- LOW: återställning för låg signal
• +EDG: återställning för stigande flank
-EDG: återställning för fallande flank

4. Återställning via överflöde:

▶ Välj EF-menyn.
▶ Välj rTox och ställ in OFF.
▷ Summaräknaren nollställs så snart det maximala visningsområdet överskrids.

Parameterinställning via IO-Link: återställning av summaräknare

1. Manuell återställning:

▶ Gå till Parameter > Memory > Flow.
▶ Utför kommandot: totaliser reset.

2. Tidsstyrd återställning:

▶ Öppna Parameters > Basic settings > Flow .
▶ Välj rTox och ange sedan tiden i veckor (w), dagar (d) eller timmar (h).
▷ Summaräknaren återställs automatiskt efter den inställda tiden.

3. Återställning via extern signal:

▶ Öppna Parameters > Output Configuration.
▶ Välj ou2 och ställ in digital ingång: In. D.
▶ Välj Parameters > Digital input 2.
▶ Välj DIn2 och ställ in återställningssignalen:
• HIGH: återställning för hög signal
- LOW: återställning för låg signal
• +EDG: återställning för stigande flank
-EDG: återställning för fallande flank

4. Återställning via överflöde:

▶ Öppna Parameters > Basic settings > Flow .
▶ Välj rTox och ställ in OFF.
▷ Summaräknaren nollställs så snart det maximala visningsområdet överskrids.

10.4.12 Låsa / låsa upp

Enheten kan låsas elektroniskt för att förhindra obehörig inställning.

Detta lås förhindrar att inställningarna ändras med hjälp av knapparna på enheten.

Fabriksinställning: inte låst.

Parameterinställning via enhetens knappar: lås/lås upp

Låsa:

▶ Se till att enheten är i normalt driftläge.
▶ Tryck samtidigt på▲ och ▼ i tio sekunder tills förloppsindikatorn i titelfältet har nätt sitt slut.
▷ Enheten låses för parameterinställning via enhetens knappar. När du försöker ändra ett parametervärde visas symbolen på displayen.

Låsningen kan endast tas bort med hjälp av enhetens knappar. Det är fortfarande möjligt att ändra parameterinställningen via IO-Link-gränssnittet.

Låsa upp:

▶ Se till att enheten är i normalt driftläge.
▶ Tryck samtidigt på▲ och ▼ i tio sekunder tills förloppsindikatorn i titelfältet har nätt sitt slut.
▷ Låsningen av enhetens knappar tas bort.

Parameterinställning via IO-Link: lås/lås upp

▶ Se till att enheten är i normalt driftläge.
▶ Öppna Parameters > Display Setting.
▶ Välj Loc och ställ in låset.
▷ Enheten låses för parameterinställning via enhetens knappar. När du försöker ändra ett parametervärde visas symbolen på displayen.

Låsningen kan inaktiveras via IO-Link-parametern uLoc eller via enhetens knappar.

- eller -

▶ Välj Parameters > Setup.
▶ Välj Device Access Locks. Local User Interface och ställ in Locked.
▷ Enheten låses för parameterinställning via enhetens knappar. När du försöker ändra ett parametervärde visas symbolen på displayen.

Låsningen kan inaktiveras via IO-Link-parametern Unlocked.

10.4.13 Återställning av enhet

Enheten kan återställas till fabriksinställningarna.

Vi rekommenderar att inställningarna dokumenteras i kapitlet "Fabriksinställning" före återställning.

Parameterinställning via enhetens knappar: Återställning av enhet

▶ Välj EF-menyn.
▶ Välj rES.
▶ Håll in ▲ eller ▼.

▷ ---- visas.

▶ Tryck kort på ●.
▷ Enheten startas om.

Parameterinställning via IO-Link: Återställning av enhet

▶ Välj Parameter > Basic settings.
▶ Klicka på systemkommandot Restore Factory Settings.
▷ Enheten startas om.

10.5 Display

10.5.1 Displayens layout

Använd parametern diS. L för att välja vilka processvärden som visas på displayen som standard.

Valbara värden:

• L1: aktuellt processvärde för flöde
• L2. Temp: aktuellt processvärde för flöde och temperatur
• L2. Pres: aktuellt processvärde för flöde och tryck
• L2. Totl: aktuellt processvärde för flöde och summaräknare
• L3. TP: aktuellt processvärde för flöde, temperatur och tryck
• L4: aktuellt processvärde för flöde, temperatur, tryck och summaräknare

Parameterinställning via enhetens knappar: displayens layout

▶ Öppna menyn EF > DIS.
▶ Välj diS. L och ställ in layout.

Parameterinställning via IO-Link: displayens layout

▶ Öppna Parameters > Display Setting.
▶ Välj diS. L och ställ in layout.

10.5.2 Displayens uppdateringsfrekvens

Displayens uppdateringsfrekvens kan ställas in med parametern diS. U.

Valbara värden:

• d1: snabb
• d2: medium
  • d3: långsam
  ▶ Välj diS. U och ställ in uppdateringsfrekvensen.

Parameterinställning via enhetens knappar: displayens uppdateringsfrekvens

▶ Öppna menyn EF > DIS.
▶ Välj diS. U och ställ in uppdateringsfrekvensen.

Parameterinställning via IO-Link: displayens uppdateringsfrekvens

▶ Öppna Parameters > Display Setting.
▶ Välj diS. U och ställ in uppdateringsfrekvensen.

10.5.3 Displayrotation

Använd parametern diS. R för att rotera texten på displayen medurs för bättre läsbarhet.

Valbara värden:

• 0° (inte roterad)
• 90°
• 180°
• 270°
▶ Välj diS. R och ställ in rotationen på displayen.

Parameterinställning via enhetens knappar: Displayrotation

▶ Öppna menyn EF > DIS.
▶ Välj diS. R och ställ in rotationen på displayen.

Parameterinställning via IO-Link: Displayrotation

▶ Öppna Parameters > Display Setting.
▶ Välj diS. R och ställ in rotationen på displayen.

10.5.4 Displayljusstyrka

Displayens ljusstyrka kan ställas in med parametern diS. B.

Valbara värden:

• 25%
- 50%

• 75%
• 100 %
• OFF: energisparläge. Displayen stängs av i driftläge.

- Inställningen träder i kraft efter en fördröjning på 30 sekunder.

- Aktivering av display genom tryck på valfri tangent. Efter 30 sekunders inaktivitet stängs displayen av igen.

Felmeddelanden visas via IO-Link och driftstatuslysdioden när displayen är avstängd.

Om enheten mäter en hög inre temperatur justeras skärmens ljusstyrka automatiskt: Enhetens inre temperatur > 64 °C: ljusstyrkan sänks till 25 %.

Enhetens inre temperatur ≥ 90 °C: skärmen stängs av automatiskt.

Parameterinställning via enhetens knappar: displayens ljusstyrka

▶ Öppna menyn EF > DIS.
▶ Välj diS. B och ställ in displayens ljusstyrka.

Parameterinställning via IO-Link: displayens ljusstyrka

▶ Öppna Parameters > Display Setting.
▶ Välj diS. B och ställ in displayens ljusstyrka.

10.5.5 Inställning av displayfärg

Teckensnittsfärgen på displayen kan ställas in via parametern coL.x.

• coL. F: teckensnittsfärg för flöde
• coL. T: teckensnittsfärg för temperatur
• coL. P: textfärg för tryck
• coL. V: textfärg för summaräknare Vol. 1

Permanent textfärg

Displayens teckenfärg för flöde, temperatur, tryck eller summaräknare kan ställas in permanent:

coL. F / coL. T / coL. P / coL. V	Textfärg
bk/wh	svart och vitt
rEd	röd
GrEn	grön
gul	gul

Färgbyte

Alternativt går det att ställa in en färgändring för de visade värdena för flöde, temperatur och tryck beroende på det aktuella processvärdet:

coL. F / coL. T / coL. P	Textfärg
r-cF	röd = processvärde inom fönstretgrönt = processvärde utanför fönstret
G-cF	grönt = processvärde inom fönstretröd = processvärde utanför fönstret

Om "Colour change" är valt måste fönstergränserna ställas in:

cFL. F: undre gräns för flöde

cFH. F: övre gräns för flöde

cFL. T: undre gräns för temperatur

cFH. T: övre gräns för temperatur

cFL. P: undre gräns för tryck

cFH. P: övre gräns för tryck

Gränserna cFL.x och cFH.x kan väljas fritt inom mätområdet och är oberoende av den utgångsfunktion som ställts in för OUT1 och OUT2.

Fig. 10: Exempel på inställningen coL.x = G-cF

Parameterinställning via enhetens knappar: inställning av displayfärg

▶ Gå till EF > COLR.

Permanent färginställning

▶ Välj coL.x och välj teckenfärg för processvärdet x eller summaräknaren: bk/wh, red, green eller yellow.

Färgbyte

▶ Välj coL.x och välj inställningen för färgförändringen beroende på processvärdet x: r-cF eller G-cF.
▶ Välj cFL.x och ställ in den undre gränsen för fönstret.
▶ Välj cFH.x och ställ in den övre gränsen för fönstret.

Parameterinställning via IO-Link: Inställning av displayfärg

▶ Öppna Parameters > Display Setting.

Permanent färginställning

▶ Välj coL.x och välj teckenfärg för processvärdet x eller summaräknaren: bk/wh, red, green eller yellow.

Färgbyte

▶ Välj coL.x och välj inställningen för färgförändringen beroende på processvärdet x: r-cF eller G-cF.
▶ Öppna Parameters > Fönster för färgbyte.
▶ Välj cFL.x och ställ in den undre gränsen för fönstret.
▶ Välj cFH.x och ställ in den övre gränsen för fönstret.

10.6 Diagnos

10.6.1 Läs av summavärdena

När det gäller summaräknaren kan följande värden avläsas när som helst:

• Aktuell flödesmängd (= förbrukad mängd sedan senaste återställningen).
• Förbrukad mängd före den senaste återställningen.
• Tid i minuter sedan den senaste återställningen.

Avläsning via enhetens knappar: summavärden

▶ Tryck på knappen ▲ eller ▼ under drift tills summavärdena visas.
▷ Efter 30 s återgår enheten till standardvisning.

Avläsning via IO-Link: summavärden

▶ Gå till Parameter > Memory > Flow.
▶ Läs av förbrukningsvärden.

10.6.2 Minne

Enheten lagrar de högsta och lägsta uppmätta processvärdena.

Det aktuella värdet kan läsas av på enhetens display eller via IO-Link-gränssnittet.

Valbara värden:

• Lo. F: Minne för lägsta värde för volymetriskt flöde
  • Hi. F: Minne för högsta värde för volymetriskt flöde
  • Lo. T: Minne för lägsta värde för temperatur
  • Hi. T: Minne för högsta värde för temperatur
  • Lo. P: minimivärdesminne för tryck
  • Hi. P: maximivärdesminne för tryck

Det är förnuftigt att radera minnen så snart enheten arbetar under normala driftförhållanden för första gång.

Parameterinställning via enhetens knappar: Minne

Visa minne:

▶ Gå till menyn EF > MEM.
▶ Välj Lo.x eller Hi.x för att visa det högsta eller det lägsta uppmätta processvärdet.

Rensa minnet:

▶ Gå till menyn EF > MEM.
▶ Välj Lo.x eller Hi.x.
▶ Håll in ▲ eller ▼.
▷ ---- visas.

▶ Tryck kort på ●.

Parameterinställning via IO-Link: Minne

Visa minne:

▶ Välj Parameter > Memory > Flow eller Temperature eller Pressure.
▶ Välj Lo.x eller Hi.x för att visa det högsta eller det lägsta uppmätta processvärdet.

Rensa minnet:

▶ Utför kommandot:
- Reset Hi.x and Lo.x memory
- Reset Lo.x memory
- Reset Hi.x memory

10.7 Servicefunktioner

10.7.1 Simulering

Med den här funktionen simuleras processvärden och deras signalväg kontrolleras.

När parametrarna cr. UL, UL, OL och cr. OL har ställts in kan processvärden som leder till ett felmeddelande eller en varning simuleras.

När simuleringen startas fryses summaräknarens värden och den simulerade summaräknaren nollställs.

Det simulerade flödesvärdet påverkar då den simulerade summaräknaren. När simuleringen avslutas återställs summaräknarens utgångsvärden.

Under simuleringen gäller följande:

• Simuleringen påverkar inte de aktuella processvärdena. Utgångarna fungerar enligt tidigare inställningar.
• Det ursprungliga summavärdet förblir oförändrat även om det förekommer ett verkligt flöde.
• Inga felmeddelanden för den aktuella tillämpningen är tillgängliga. De undertrycks av simuleringen.

Följande värden kan simuleras:

Flöde, temperatur, tryck och mätarvärde från summaräknaren.

Parameterinställning via enhetens knappar: simulering

▶ Gå till menyn EF > SIM.
▶ VäljS. FLW, S. TMP eller S. PRS och ställ in det processvärde som ska simuleras:

- Tryck på ▲ eller ▼ tills det önskade processvärdet har uppnåtts.

- Varnings-/felindikeringarna OL, crOL, UL och crUL visas när mätområdet överskrids eller inte uppnås.

▶ Välj S. Timoch ställ in simuleringstiden i minuter.

▶ Välj S. On och ställ in funktionen:

• On: Simuleringen startar. Värdena simuleras för den tid som anges under S. Tim. Avbryt genom att trycka på valfri tangent.
  • OFF: Simuleringen är inte aktiv.

Parameterinställning via IO-Link: simulering

▶ Välj Parameter > Simulation.
▶ Välj S. Tim och ställ in simuleringstiden i minuter.
▶ Gå till Parameter > Simulation > Flow eller Temperature eller Pressure.
▶ Välj S. FLW, S. TMP eller S. PRS och ställ in det processvärde som ska simuleras, crUL, UL, OL eller crOL.
▶ Välj Write to device.
▷ De ändrade värdena överförs till enheten.
▶ Välj Parameter > Simulation.
▶ Utför kommandot: Start Simulation.
▷ Simuleringen startar med de inställda värdena.
▶ Så här avslutar du simuleringen: Utför kommandot: Stop Simulation.

10.7.2 Optisk lokalisering

Givaren kan fjärrlokaliseras i systemet via IO-Link-gränssnittet.

Denna funktion är endast tillgänglig via IO-Link-gränssnittet.

När kommandot utförs via IO-Link-gränssnittet blinkar lysdioderna för kopplingsstatus och ⚙ indikationen "IO-Link" blinkar på displayen.

▶ Inaktivera funktionen via IO-Link eller genom att trycka på valfri knapp på enheten.

Visuell lokalisering via IO-Link

▶ Välj Identification.
▶ Utför kommandot: Flash On.
▶ Så här avslutar du blinkningsprocessen: Utför kommandot: Flash Off.

10.7.3 Enhetsinformation

Oföränderlig enhetsinformation lagras på enheten. Detta inkluderar:

• Produktens namn
• Produktfamilj
• Tillverkare
• Tillverkar-ID
• Enhets-ID
• Serienummer
  • Hårdvaru-/firmwareversion
• Beskrivning

Dessutom kan ytterligare fritt definierbara taggar med en maximal längd på 32 tecken tilldelas till enheten via IO-Link-gränssnittet med hjälp av lämplig programvara för parameterinställning. Detta inkluderar:

• tillämpningsspecifik tagg
• funktionstagg
• platstagg

Avläsning via enhetens knappar: enhetsinformation

▶ Gå till EF > Info.
▶ Använd ▲ och ▼för att bläddra igenom vyerna och läsa enhetsinformationen.

Avläsning eller parameterinställning via IO-Link: enhetsinformation

▶ Välj Identification.
▶ Läs enhetsinformation eller redigera de parametrar som går att ändra.

11 Felsökning

Enheten har många alternativ för självdiagnoser. Den övervakar sig själv automatiskt under pågående drift.

Varningar och fellägen visas även om displayen är avstängd. Felindikeringar är också tillgängliga via IO-Link.

Statussignalerna är klassificerade enligt NAMUR-rekommendation NE107.

Om flera diagnoshändelser inträffar samtidigt, visas endast diagnosmeddelandet för händelsen med högst prioritet.

Om ett processvärde misslyckas är de andra processvärdena fortfarande tillgängliga. Undantag: Om det uppstår ett fel för processvärdet för flödet matas inga andra processvärden ut.

Ytterligare diagnosfunktioner är tillgängliga via IO-Link ➞ IO-Link-gränssnittsbeskrivning på documentation.ifm.com.

11.1 Varningsmeddelanden

Displayindikering	LED-display	Problem/åtgård
Rubrikrad:Short circuit OUT1/OUT2 Processvärdesrad: ----	Lysdioden OUT1 blinkar Lysdioden OUT2 blinkar	Kortslutning OUT1 och OUT2► Kontrollera kopplingsutgångarna OUT1 och OUT2 avseende kort-slutning eller överström.
Rubrikrad:Short circuit OUT1 Processvärdesrad: ----	Lysdioden OUT1 blinkar	Kortslutning OUT1► Kontrollera kopplingsutgången OUT1 beträffande kortslutning eller för stark ström.
Rubrikrad:Short circuit OUT2 Processvärdesrad: ----	Lysdioden OUT2 blinkar	Kortslutning OUT2► Kontrollera kopplingsutgången OUT2 beträffande kortslutning eller för stark ström.
Rubrikrad:Over limit Processvärdesrad: OL	----	Över displayområdet► Kontrollera mätområde.
Rubrikrad:Under limit Processvärdesrad: UL	----	Under displayområdet► Kontrollera mätområde.

11.2 Felmeddelanden

Displayindikering	LED-display	Problem/åtgård
Rubrikrad: Flow Error Processvärdesrad: ERROR	----	Fel i flödesmätning► Kontrollera flödesmätning.► ▶ Byt ut enheten.
Rubrikrad: Temp Error Processvärdesrad: ERROR	----	Fel i temperaturmätning► Kontrollera temperaturmätning.► ▶ Byt ut enheten.
Rubrikrad: Pressure Error Processvärdesrad: ERROR	----	Fel i tryckmätning► Kontrollera tryckmätning.► ▶ Byt ut enheten.
Rubrikrad: Critical over limit Processvärdesrad: cr. OL	----	Över mätområdet► Kontrollera mätområde.
Rubrikrad: Critical under limit Processvärdesrad: cr. UL	----	Under temperaturmätområdet► Kontrollera temperaturområdet.

Om ett fel uppstår reagerar utgångarna enligt inställningen under FOU.

12 Underhåll, reparation och bortskaffning

Enhetens drift är underhållsfri.

Endast tillverkaren är behörig att reparera enheten.

▶ Efter användningstiden ska enheten bortskaffas på ett miljövänligt sätt i enlighet med gällande nationella bestämmelser.
▶ Definiera regelbundna kalibreringsintervall i enlighet med processkraven. Rekommendation: var 12:e månad.

Kalibreringstjänst från ifm ➞ DAkkS-kalibreringscertifikat på www.ifm.com.

13 Fabriksinställningar

Meny	Parameter	Fabriksinställning		Användarinställning
EF	rTo	OFF
OUT1	SEL1	FLÖDE
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx	0,001 m3 (0,04 ft 3 )
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLÖDE
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	SDxxx0	C
		SDxxx1	F
	uni. P	SDxxx0	Bar
		SDxxx1	psi
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	SD5xxx	0,02 m3/h (0,7 ft 3 /h)
		SD58xx	0,1 m3/h (4 ft 3 /h)
		SD6xxx	0,1 m3/h (4 ft 3 /h)
		SD68xx	0,2 m3/h (7 ft 3 /h)
		SD8xxx	0,3 m3/h (11 ft 3 /h)
		SD9xxx	0,5 m3/h (18 ft 3 /h)
		SD2xxx	2,0 m3/h (71 ft 3 /h)
	rEF. P	1 013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	coL. F	bk/wh
	col . T	bk/wh
	col. P	bk/wh
	col. V	bk/wh

Procentvärdena avser mätområdets slutvärde (MEW).
