BRUKSANVISNING SV7610 IFM

Bruksanvisning Vortexflödesmätare

SVxxx0

Innehåll

1 Preliminär anmärkning 3

1.1 Använda symboler 3
1.2 Varningar 3

2 Säkerhetsanvisningar 4

2.1 Cybersäkerhet.... 4

3 Avsedd användning.... 5

3.1 Applikationsområde.... 5

4 Funktion 6

4.1 Alternativ för utgång OUT1 6
4.2 Valalternativ för utgång OUT2.... 6
4.3 IO-Link 6

5 Installation.... 7

5.1 Störningar 7
5.2 Icke rekommenderad installationsposition.... 8

6 Elektrisk anslutning....9
7 Drifts- och displayelement.... 10
8 Meny.... 11

8.1 Huvudmeny och undermenyer 11

9 Inställning 16
10 Parameterinställning 17

10.1 Parameterinställning via enhetens knappar.... 17
10.1.1 Låsa / låsa upp 17
10.2 Parameterinställning via IO-Link 18
10.3 Konfiguration av utgång 18

10.3.1 Kopplingsutgång 18
10.3.2 Frekvenssignal 19

10.4 Användarinställningar 21

10.4.1 Kopplingsfördröjning 22
10.4.2 Standardmätenhet 22
10.4.3 Utgångspolaritet för kopplingsutgångarna.... 22
10.4.4 Dämpning 22
10.4.5 Felbeteende för utgångarna 22
10.4.6 Processvärde för OUT2 22

10.5 Inställningar för display 23

10.5.1 Displayens layout 23
10.5.2 Displayens uppdateringsfrekvens 23
10.5.3 Displayrotation 23
10.5.4 Displayljusstyrka 23

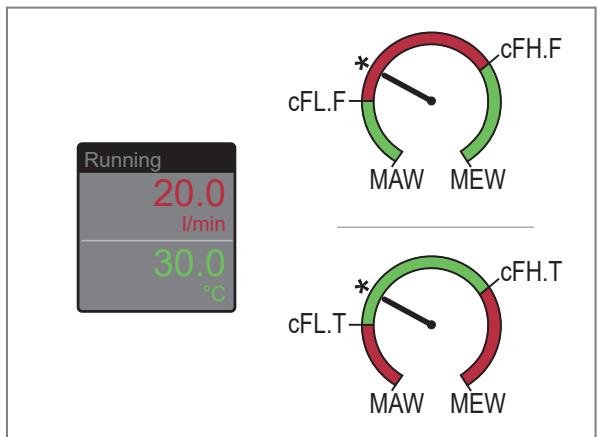

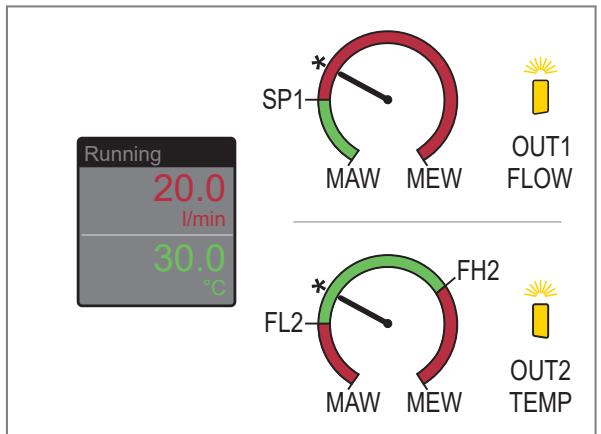

10.5.5 Inställning av displayfärg.... 24

10.6 Diagnos.... 25

10.6.1 Minne 25
10.7 Återställning av enhet 26

11 Felsökning 27

11.1 Varningsmeddelanden 27
11.2 Felmeddelanden 27

12 Fabriksinställning 28

1 Preliminär anmärkning

Du finner anvisningar, tekniska data, godkännanden och övrig information om hur man använder QR-koden på enheten / förpackningen eller på www.ifm.com.

1.1 Använda symboler

Villkor
Instruktioner
Reaktion, resultat

[...] Beteckning av tangenter, knappar eller indikeringar

→ Korsreferens

Viktig anmärkning

Bristande efterlevnad kan leda till felfunktioner eller störningar.

Information

Tilläggsinformation

1.2 Varningar

Varningar indikerar risken för personskador och skador på egendom. Detta möjliggör säker produkthantering. Varningarna graderas enligt följande:

WARNING

Varning för allvarliga personskador

▷ Om varningen inte följs är dödliga och allvarliga skador möjliga.

OBSERVERA

Varning för lindrig till måttlig personskada

▷ Om varningen inte följs är lindriga till måttliga skador möjliga.

UPPMÄRKSAMMA

Varning för materiella skador

▷ Om varningen inte följs är skada på egendom möjlig.

2 Säkerhetsanvisningar

- Den beskrivna enheten är en delkomponent för integreringen i ett system.

– Systemets skapare är ansvarig för säkerheten av systemet.
- Systemets skapare åtar sig att utföra en riskbedömning och skapa dokumentation i enlighet med gällande lagliga och normativa krav som ska tillhandahållas operatören och användaren av systemet. Denna dokumentation måste innehålla all nödvändig information och alla säkerhetsanvisningar för operatören användaren och, om så tillämpligt, för all servicepersonal som är auktoriserad av systemets skapare.

• Läs igenom detta dokument innan produkten installeras och förvara det under produktens hela livslängd.
• Utan några begränsningar måste produkten lämpa sig för de motsvarande applikationerna och rådande omgivningsvillkoren.
• Använd produkten för dess avsedda ändamål (→ Avsedd användning).
• Använd produkten endast för tillåtna medier.
• Om bruksanvisningen eller de tekniska uppgifterna inte beaktas och följs kan det leda till personskador och/eller skador på egendom.
• Tillverkaren frånsäger sig allt ansvar och ger ingen garanti för följder som härrör från att produkten har manipulerats eller att operatören har använt den på ett felaktigt sätt.
• Installation, elektrisk anslutning, inställning, drift och underhåll av produkten måste genomföras av kvalificerad personal.
  • Skydda enheter och kablar mot skador.
• Förvara produkten i dess originalförpackning.

2.1 Cybersäkerhet

Installation

Enheten är lämplig för drift i en säker miljö enligt IEC 62443-1-1.

Enheten är konstruerad för drift bakom en brandvägg.

▶ Utför en riskbedömning av systemet enligt IEC 62443-1-1.
▶ Vidta åtgärder för att säkerställa fysisk säkerhet.

Drift

▶ Beakta de säkerhetsfunktioner som beskrivs i produktdokumentationen och rekommendationerna för hur de ska användas.

Underhåll

▶ Säkerhetskopiera systemkonfiguration och systemdata i enlighet med ditt företags processer för ändringshantering.

Avveckling

▶ Se till att ingen känslig information kan hamna i obehöriga händer.
- ▶ Återställ alltid systeminställningarna till fabriksinställningarna innan enheten tas ur drift.

3 Avsedd användning

Enheten övervakar flytande media.

Enheten detekterar processkategorierna volymflöde (volymetrisk flödesmängd/tid) och medietemperatur.

3.1 Applikationsområde

• Vatten
• Icke-ledande vatten
• Kylvatten

Direktivet om tryckutrustning (PED):

Enheterna uppfyller kraven i direktivet om tryckutrustning och är konstruerade för stabila gaser i vätskegrupp 2 och tillverkade i enlighet med god teknisk praxis.

Användning av medier från vätskegrupp 1 på begäran.

4 Funktion

• Enheten detekterar flödet baserat på Vortex-mätprincipen.
• Som ett ytterligare processvärde detekterar medietemperaturen.
• Enheten visar de aktuella processvärdena.
• Enheten kan köras i SIO-läge (standard input-output) eller i IO-Link-läge.
• Enheten genererar två utgångssignaler enligt parameterinställningen.

4.1 Alternativ för utgång OUT1

• Kopplingssignal flöde
• Frekvenssignal flöde
• IO-Link

4.2 Valalternativ för utgång OUT2

• Kopplingssignal flöde
• Kopplingssignal temperatur
• Frekvenssignal flöde
• Frekvenssignal temperatur

4.3 IO-Link

IO-Link är ett kommunikationssystem för anslutning av intelligenta givare och ställdon till automationssystem. IO-Link är standardiserat i standarden IEC 61131-9.

Allmän information om IO-Link på io-link.ifm

IODD (Input Output Device Description) med alla parametrar, processdata och detaljerade beskrivningar av enheten på documentation.ifm.com

IO-Link erbjuder följande fördelar:

• Störningsfri överföring av alla data och processvärden
• Parameterinställning i den löpande processen eller förinställning utanför applikationen
• Parametrar för identifiering av de anslutna enheterna i systemet
• Ytterligare parametrar och diagnosfunktioner
• Automatisk säkerhetskopiering och återställning av parameteruppsättningar vid byte av enhet (datalagring)
• Loggning av parameteruppsättningar, processvärden och händelser
• Fil med enhetsbeskrivning (IODD – Input Output Device Description) för enkel projektplanering
  • Standardiserad elektrisk anslutning
• Fjärrunderhåll

5 Installation

OBSERVERA

Om medietemperaturen stiger över 50 °C (122 °F) kan delar av höljet värmas upp till över 65 °C (149 °F).

▷ Risk för brännskador.
▶ Skydda höljet mot kontakt med antändbara ämnen och mot oavsiktlig kontakt.

▶ Se under installationen till att systemet är tryckfritt.
▶ Se till att inga medier kan läcka ut från monteringsstället under installationen.

▶ Montera enheten i röret i enlighet med flödesriktningen (pil på enheten).

Rekommenderat åtdragningsmoment: 30 Nm.

▶ Undvik avlagringar, ackumulerad gas och luft i rörsystemet.
▶ Installera enheten så att mätröret alltid är helt fyllt.
▶ Installera framför eller i ett stigande rör.
▶ För direkt installation, fäst enheten på höljets botten med fyra M4 DIN 7985-linsskruvar. Maximalt insticksdjup för höljet: 5,5 mm.
▶ Montera enheten på ett sådant sätt att inga mekaniska krafter utövas på röret. Använd vid behov vinkelfästen.

Information om tillgängliga tillbehör på www.ifm.com

5.1 Störningar

Strukturer i röret, böjar, ventiler, reduktionsstycken och liknande påverkar enhetens funktion.

▶ Håll avständen mellan givare och störningar.

Fig. 1: Längd på inloppsrör (1) och utloppsrör (2), flödesriktning (pil)

Störning	Inloppsrörets längd (1)	Utloppsrörets längd (2)
Ej ideal böj	≥ 5 × DN	≥ 1 × DN
Ideal böj	≥ 0,5 × DN
Flera böjar (2 x 90)	≥ 15 × DN
Minskning av den inre rördiametern	≥ 15 × DN	≥ 15 × DN
Ventil eller pump	≥ 25 × DN

Tab. 1: Avständ för längder på inlopps- och utloppsrör; DN = rörets nominella bredd, R = radie

5.2 Icke rekommenderad installationsposition

• Direkt framför ett fallande rör.
• Inuti ett fallande rör.
• Direkt framför mynningen på ett rör.
• Direkt framför en ventil.
• På sugsidan av en pump.
  • Vid högsta punkten i rörsystemet.

6 Elektrisk anslutning

Enheten måste anslutas av en kvalificerad elektriker.

Följ de nationella och internationella regelverken för installationen av elektrisk utrustning.

Spänningsförsörjning enligt SELV, PELV.

▶ Stäng av strömmen.
▶ Anslut enheten enligt följande:

Fig. 2: Ledningsdiagram

Stift	Tilldelning
1	L+
3	L-
4 (OUT1)	Kopplingssignal flöde Frekvenssignal flödeIO-Link
2 (OUT2/InD)	Kopplingssignal flöde Kopplingssignal temperatur Frekvenssignal flöde Frekvenssignal temperatur

Kretsexempel:

Fig. 3: Inställning av utgångspolaritet via parametern [P-n]

1: 2 x positiv koppling
2: 2 x negativ koppling

7 Drifts- och displayelement

Fig. 4: Drifts- och displayelement

1: Kopplingsstatus lysdiod för OUT1
2: Lysdiod för kopplingsstatus för OUT2
3: TFT-display
4: Knappar för att ändra displayer och parameterinställning

Växla mellan visningsskärmar:

Med hjälp av enhetsknapparna kan du växla mellan två visningar av processvärden under drift:

▶ Tryck på [▲] eller [▼] tills önskad display visas.
▷ Displayen växlar mellan vyerna.
▷ Efter 30 s återgår enheten till standardvisning.

Fig. 5: Visning av processvärde: Standard-display som anges under [diS. L] och [uni] eller annan vy.

Avläsning av parameterinställningen:

▶ Tryck kort på [●].
▶ Tryck på [▼] för att välja parametern.
▶ Tryck kort på [●].
▷ Aktuellt inställt värde, förklaringar och möjliga inställningsintervall visas i 30 s. Därefter återgår enheten till visning av processvärdet.

8 Meny

Bilderna med menyerna visar parametrarna som kan ställas in på enheten med knapparna. Parametrarna och andra funktioner är även tillgängliga via IO-Link-gränssnittet.

Fig. 6: menyöversikt

8.1 Huvudmeny och undermenyer

De visade parametrarna ändras när fabriksinställningen ändras. Följande meny visar max. tillgångliga parametrar.

Huvudmeny:

Visning av processvärden

Parameter	Förklaring
SPx	Brytpunkt för koppling av utgång OUTx med hysteresfunktion
rPx	Återställningspunkt för kopplingsutgång OUTx med hysteresfunktion

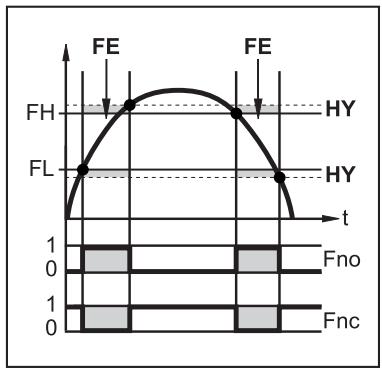

FHx	Övre gräns för kopplingssignal OUTx med fönsterfunktion
FLx	Nedre gräns för kopplingssignal OUTx med fönsterfunktion

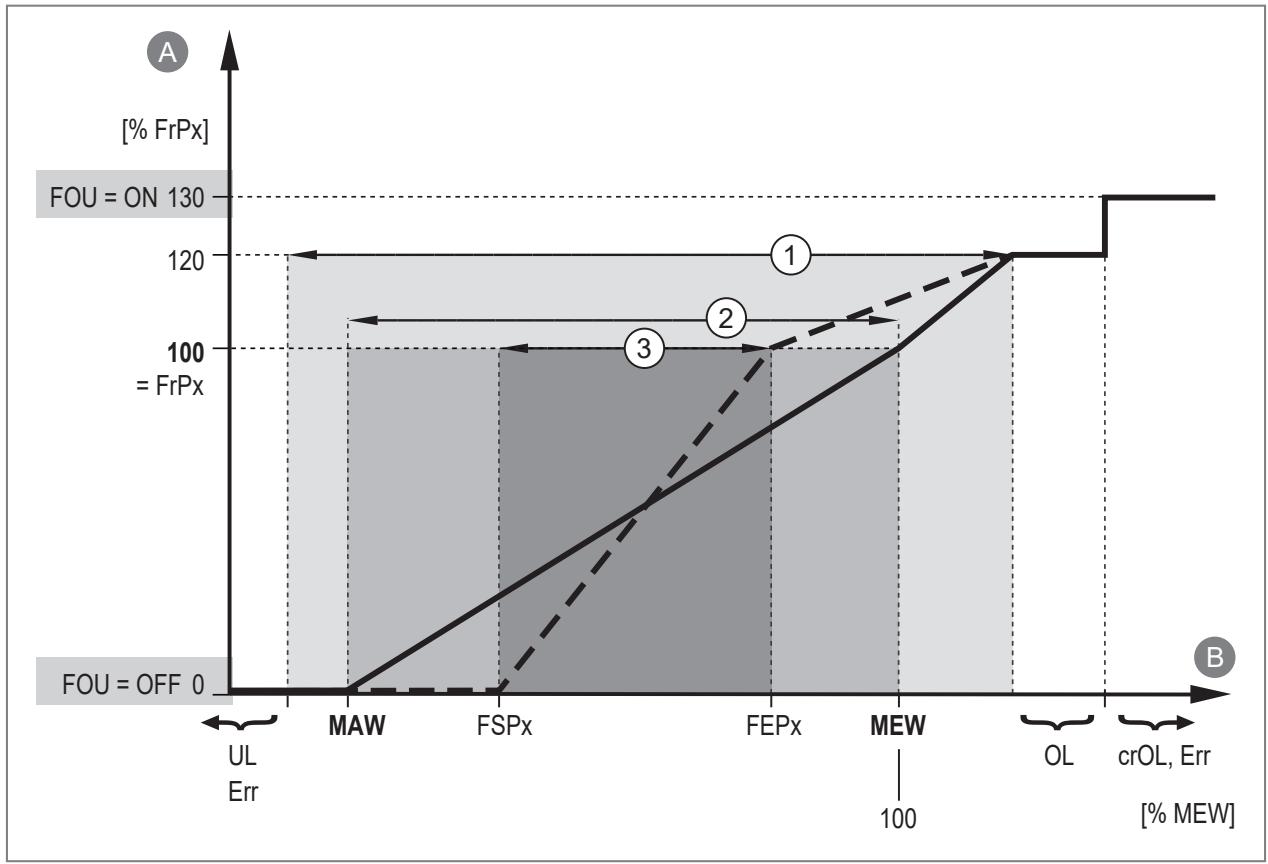

FSP2	Frekvensstartpunkt för OUT2 = Lägre mätvärde från vilket en frekvenssignal tillhandahålls (endast för temperaturmätning).
FEPx	Slutpunkt för frekvens för OUTx = Övre mätvärde vid vilket den frekvenssignal som ställts in under FrPx matas ut.
FrPx	Frekvenssignal som matas ut när det övre mätvärdet (MEW eller FEPx) har uppnåtts.

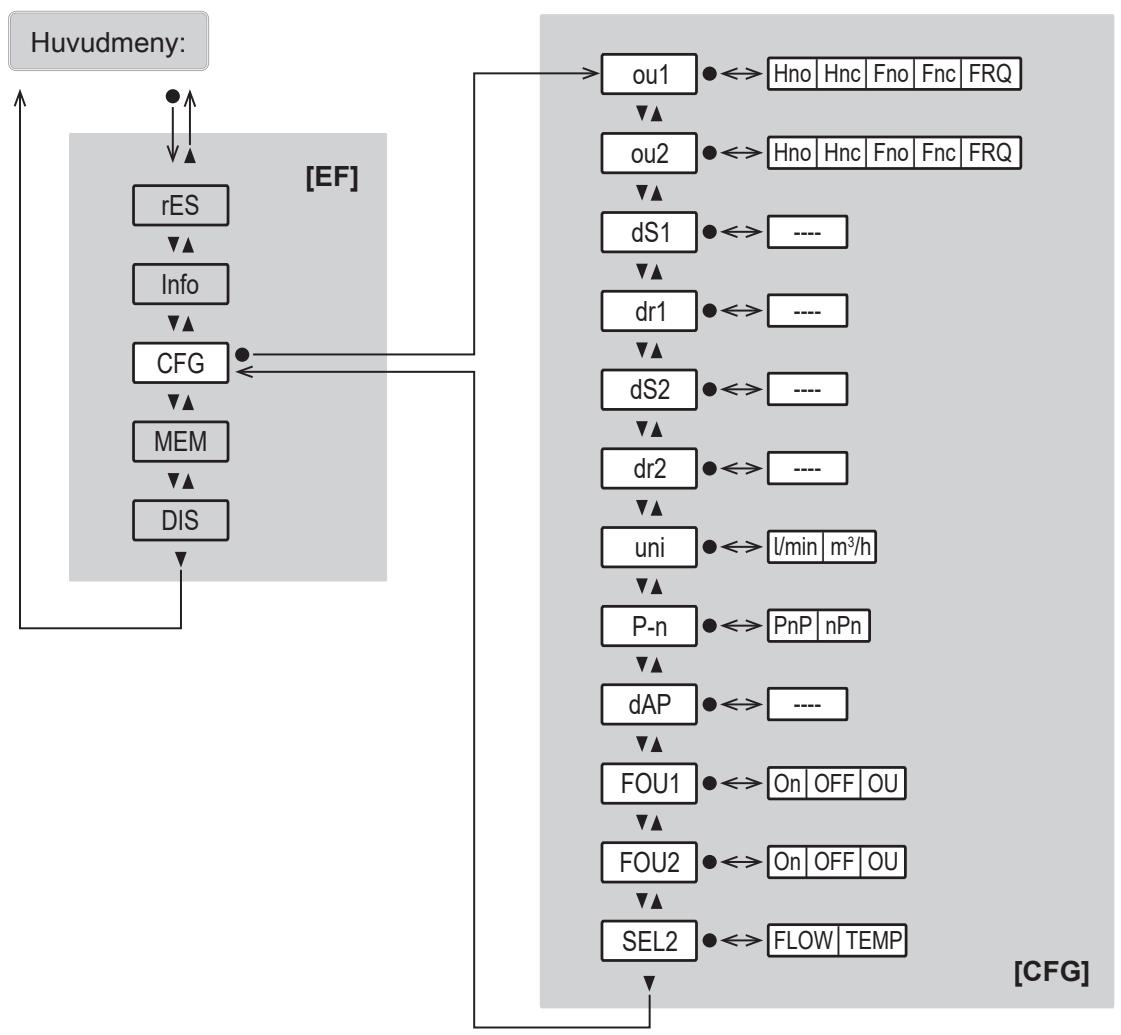

Utökade funktioner [EF] och konfiguration [CFG]-menyer:

Parameter	Förklaring
rES	Återställ till fabriksinställningar
Info	Visning av enhetens information
CFG	Växla till undermenyn CFG (grundinställningar)
MEM	Växla till undermenyn MEM (minne)
DIS	Växla till undermenyn DIS (display).
oux	Utgångskonfiguration för utgång OUTx (t.ex. kopplingsutgång med hysteresfunktion)
dSx	Inkopplingsfördröjning för kopplingsutgång OUTx i sekunder
drx	Frånkopplingsfördröjning för kopplingsutgång OUTx i sekunder
Uni	Standardmätenhet för flöde
P-n	Utgångspolaritet för kopplingsutgångarna
dAP_	Dämpningskonstant i sekunder (63 % stigtid τ).
FOUx	Beteende hos utgång OUTx i händelse av fel
SEL2	Processvärde för utgång OUT2

Minnes- ([MEM]) och display-menyerna ([DIS]):

Parameter	Förklaring
Lo. F	Lägsta uppmätta flödesvärde
Hi. F	Högsta uppmätta flödesvärde
Lo. T	Minsta uppmätta temperaturvärde
Hi. T	Maximalt uppmätt temperaturvärde
diS. L	Displayens layout
diS. U	Displayens uppdateringsfrekvens
diS. R	Displayens orientering
diS. B	Displayens ljusstyrka
coL. F	Teckensnittsfärg för flöde
cFH. F	Övre gränsvärde för färgförändring (flöde)
cFL. F	Nedre gränsvärde för färgförändring (flöde)
col . T	Teckensnittsfärg för temperatur
cFH. T	Övre gränsvärde för färgförändring (temperatur)
cFL. T	Nedre gränsvärde för färgändring (temperatur)

9 Inställning

Efter att enheten har slagits på och tillslagsfördröjningstiden har förflutit är enheten i normalt driftläge. Den genomför sina mätnings- och utvärderingsfunktioner och alstrar utgångssignaler enligt de angivna parametrarna.

Under fördröjningstiden för påslagning har utgångarna följande status i enlighet med de inställda parametrarna:

• PÅ med normalt öppen funktion (Hno/Fno)
  • AV med brytande funktion (Hnc/Fnc)
  • AV för frekvensutgång (FRQ)

10 Parameterinställning

Parameterinställningen kan göras via IO-Link-gränssnittet eller via manöverelementen på enheten.

Parametrarna kan ställas in före installationen eller under pågående drift.

Om du ändrar parametrar under pågående drift kommer det att påverka anläggningens funktion.

▶ Se till att det inte uppstår felfunktioner i din anläggning.

Under inställning av parametrarna förblir enheten i driftläge. Den fortsätter övervaka med de befintliga parametrarna tills inställningen av de nya parametrarna har slutförts.

Beroende på parameterinställningen kan de tillgängliga parametrarna på menyn ändras.

10.1 Parameterinställning via enhetens knappar

OBSERVERA

Om medietemperaturen stiger över 50 °C (122 °F) kan delar av höljet värmas upp till över 65 °C (149 °F).

▷ Förbränningsrisk
▶ Vidrör inte enheten med händerna.
▶ Använd ett annat föremål (t.ex. kulspetspenna) för att ställa in enheten.

Allmänt om processen för parameterinställning:

Syfte	Åtgärd
Växla från visning av processvärden till huvudmenyn	[●]
Växla till undermenyn	Tryck på [▼] för att gå till undermenyn (t.ex. EF) och sedan [●]
Val av önskad parameter	▲ eller [▼]
Växla till inställningsläge	[●]
Ändring av parametervärde	▲ eller [▼] > 1 s
Godkännande av den inställda parametern	[●]
Stäng parameterinställningen utan att spara	[▲] + [▼]
Återgå till nästa högre meny(Upprepa flera gånger för att nå processvärdesvisning)	[▲] + [▼]
Gå tillbaka till visning av processvärden	> 30 sekunder (timeout)

10.1.1 Låsa / låsa upp

Enheten kan låsas elektroniskt för att förhindra obehörig inställning.

Detta lås förhindrar att inställningarna ändras med hjälp av knapparna på enheten.

Fabriksinställning: inte låst.

10.1.1.1 Parameterinställning via enhetens knappar: lås/lås upp

Låsa:

▶ Se till att enheten är i normalt driftläge.
▶ Tryck samtidigt på[▲] och [▼] i tio sekunder tills förloppsindikatorn i titelfältet har nätt sitt slut.

Enheten läses för parameterinställning via enhetens knappar. När du försöker ändra ett parametervärde visas symbolen på displayen.

Låsningen kan endast tas bort med hjälp av enhetens knappar. Det är fortfarande möjligt att ändra parameterinställningen via IO-Link-gränssnittet.

Låsa upp:

▶ Se till att enheten är i normalt driftläge.
▶ Tryck samtidigt på[▲] och [▼] i tio sekunder tills förloppsindikatorn i titelfältet har nätt sitt slut.
▷ Låsningen av enhetens knappar tas bort.

10.2 Parameterinställning via IO-Link

Enhetens parametrar kan ställas in via IO-Link-gränssnittet på följande sätt, t.ex:

• Parameterinställning via en lämplig programvara för parameterinställning, t.ex. ifm moneo|configure
  • Parameterinställning via en PLC
  • Parameterinställning via en IIoT-applikation
  Krav för parameterinställning via IO-Link-gränssnittet:
  √ IODD (Input Output Device Description) för enheten vid parameterinställning via en programvara för parameterinställning, se documentation.ifm.com
  √ Beskrivningen av IO-Link-gränssnittet (PDF) för enheten vid parameterinställning via en PLC- eller IIoT-applikation, se documentation.ifm.com
  √ En IO-Link-master
  ▶ Anslut IO-Link-mastern till parameterinställningsprogrammet, PLC:n eller IIoT-applikationen.
  ▶ Anslut enheten till en lämplig ledig port på IO-Link-mastern.
  ▶ Ställ in porten på IO-Link-mastern på IO-Link-driftläget.
  ▷ Enheten växlar till IO-Link-läget.
• ▶ Ändra parameterinställningarna i programvaran.
  ▶ Skriv parameterinställningarna till enheten.

Stöd för systemintegration och parameterinställning via IO-Link:

→ Bruksanvisning för programvaran för parameterinställning (t.ex. moneo)
→ Förklaringar och startpaket på ifm.com/cnt/io-link-system-integration.

10.3 Konfiguration av utgång

10.3.1 Kopplingsutgång

OUTx ändrar kopplingsstatus om den ligger över eller under de inställda kopplingsgränserna. Det går att välja mellan hysteres eller fönsterfunktion.

Fig. 7: Hysteresfunktion

SP:	Kopplingspunkt
rP:	Frånslagspunkt
HY:	Hysteres
Hno:	Hysteresfunktion NO (slutande)
Hnc:	Hysteresfunktion NC (brytande)
t:	Tid

När hysteresfunktionen är inställd definieras kopplingspunkten [SP] och återställningspunkten [rP]. [rP] måste ha ett lägre värde än [SP]. Om endast kopplingspunkten ändras, ändras återställningspunkten automatiskt; skillnaden är konstant.

Fig. 8: Fönsterfunktion

FH:	Övre gränsvärde
FL:	Nedre gränsvärde
HY:	Hysteres
FE:	Fönster
Fno:	Fönsterfunktion NO (slutande)
Fnc:	Fönsterfunktion NC (brytande)
t:	Tid

När fönsterfunktionen används definieras det övre gränsvärdet [FH] och det nedre gränsvärdet [FL]. [FH] och [FL] har en fast hysteres på 0,25 % av mätområdets slutvärde (MEW). Detta gör att utgångens kopplingsstatus förblir stabil även om flödet varierar något.

10.3.1.1 Parameterinställning via enhetens knappar: Kopplingssignal

√ Standardmättenheten väljs: [EF] > [CFG] > [uni]
√ Endast för OUT2: Processvärdet väljs: [EF] > [CFG] > [SEL2].
▶ Gå till [EF] > [CFG] för att konfigurera utgången OUTx.

Hysteresfunktion:

▶ Välj [oux] och ställ in kopplingssignalen: [Hno] eller [Hnc].
▶ Öppna [huvudmenyn].
▶ Välj [SPx] och ställ in mätvärdet som utgången kopplar vid.
▶ Välj [rPx] och ställ in mätvärdet som utgången kopplar tillbaka vid.

Fönsterfunktion:

▶ Välj [oux] och ställ in kopplingssignalen: [Fno] eller [Fnc].
▶ Öppna [huvudmenyn].
▶ Välj [FHx] och ställ in den övre gränsen för fönstret.
▶ Välj [FLx] och ställ in den nedre gränsen för fönstret.

10.3.2 Frekvenssignal

Enheten skickar en frekvenssignal som är proportionell mot processvärdet.

Frekvenssignalen är skalbar:

• [FrPx] definierar den frekvenssignal i Hz som skickas när det övre mätvärdet uppnås.
Mätområdet är skalbart:
• [FSPx] definierar det lägre mätvärde från och med vilket en frekvenssignal skickas.
- [FEPx] definierar det övre mätvärde vid vilket utgångssignalen har den frekvens som är inställd under [FrPx].

[FSPx] är endast tillgängligt för temperaturmätning. Minsta skillnad mellan [FSPx] och [FEPx] = 20 % av det slutliga värdet för mätområdet.

Om det uppmätta värdet ligger utanför mätområdet eller i händelse av ett internt fel aktiveras frekvenssignalen som anges i följande bild.

För mätvärden utanför visningsområdet eller i händelse av fel, visas meddelanden (UL, OL, Err).

Frekvenssignal för flöde:

Fig. 9: Frekvensutgångens utgångskarakteristik, flöde

A:	Frekvenssignal	MAW:	Första värde i mätområdet
B:	Flöde	MEW:	Sista värde i mätområdet
1:	Visningsområde	FEPx:	Frekvensslutpunkt
2:	Mätområde	FrPx:	Frekvenssignal (Hz) för övre mätvärde
3:	Skalat mätområde	OL:	Över displayområdet
Err:	Fel	cr. OL:	Kritiskt över visningsområdet

Frekvenssignal för temperatur:

Fig. 10: Frekvensutgångens utgångskarakteristik, temperatur

A:	Frekvenssignal	MAW:	Första värde i mätområdet
B:	Temperatur	MEW:	Sista värde i mätområdet
1:	Visningsområde	FSPx:	Frekvensstartpunkt
2:	Mätområde	FEPx:	Frekvensslutpunkt
3:	Skalat mätområde	FrPx:	Frekvenssignal (Hz) för övre mätvärde
Err:	Fel	cr. OL:	Kritiskt över visningsområdet
OL:	Över displayområdet	cr. UL:	Kritiskt under visningsområdet
UL:	Under displayområdet

10.3.2.1 Parameterinställning via enhetens knappar: Frekvenssignal

√ Standardmättenheten väljs: [EF] > [CFG] > [uni]
√ Endast för OUT2: Processvärdet väljs: [EF] > [CFG] > [SEL2].
▶ Gå till [EF] > [CFG] för att konfigurera utgången OUTx.
▶ Välj [oux] och ställ in [FRQ].
▶ Öppna [huvudmenyn].
▶ Välj [FEPx] och ställ in det övre mätvärde vid vilket den frekvens som ställts in under [FrPx] (= 100 %) matas ut.
▶ Välj [FrPx] och ställ in frekvensen för det övre mätvärdet i Hz.
▶ Välj [FSP2] och ställ in det mätvärde vid vilket 0 Hz tillhandahålls.

[FSP2] är endast tillgängligt för temperaturmätning vid OUT2.

10.4 Användarinställningar

De parametrar som beskrivs nedan ställs in på följande sätt:

▶ Öppna menyn [EF] > [CFG].

10.4.1 Kopplingsfördröjning

Kopplingsutgången kan ställas in för koppling och återställning med en fördröjningstid.

• [dSx]: Inkopplingsfördröjning för kopplingsutgång OUTx i sekunder.
• [drx]: Frånkopplingsfördröjning för kopplingsutgång OUTx i sekunder.

10.4.2 Standardmätenhet

Du kan välja en måttenhet med vilken processvärdet visas på displayen som standard. Alla ytterligare parameterinställningar baseras på denna enhet.

• [uni] för flöde: l/min m³/h

10.4.3 Utgångspolaritet för kopplingsutgångarna

Utgångens polaritet ställs in via parametern [P-n].

• [PnP]: Kopplingsutgången är positivt kopplande.
• [nPn]: Kopplingsutgången är negativt kopplande.

10.4.4 Dämpning

Den inställda dämpningskonstanten stabiliserar utsignalerna. Plötsliga förändringar i de fysiska processvärdena utjämnas.

Detta gäller utsignalerna, visningen och överföringen av processvärden via IO-Link-gränssnittet.

Dämpningskonstanten adderas till givarens svarstid ( → Tekniska data).

UL- och OL-signalerna definieras med hänsyn till dämpningstiden.

Mätvärdesdämpningen har endast effekt på processvärdestrycket.

- [dAP] = dämpningstid för kopplingssignal, display och IO-Link-signal (63 % stigtid)

10.4.5 Felbeteende för utgångarna

OUTx-utgångens reaktion vid fel kan ställas in med parametern [FOUx]. Beroende på vald utgångsfunktion ges följande signaler i händelse av ett fel:

- Kopplingssignal:

– On (På): Utgången slås PÅ i händelse av fel.
– OFF (Av): Utgången slås AV i händelse av fel.
– OU: Utgången kopplar oavsett felet som definierat med parametrarna.

- Frekvenssignal:

– On (På): Frekvenssignalen går till 130 % av [FrPx].
– OFF (Av): Frekvenssignalen går till 0 Hz.
- OU: Frekvenssignalen motsvarar fortfarande mätvärdet.

10.4.6 Processvärde för OUT2

Processvärdet som ska matas ut via OUT2 kan väljas med hjälp av parametern [SEL2].

Inget val är möjligt för OUT1-utgången. OUT1 är endast till för övervakning av flöde.

Valbara värden:

• [FLOW]: Flöde
• [TEMP]: Temperatur
▶ Välj processvärde innan du konfigurerar ytterligare parametrar för OUT2.

10.5 Inställningar för display

Visningen på displayen kan justeras med hjälp av olika parametrar. De parametrar som beskrivs nedan ställs in på följande sätt:

▶ Öppna menyn [EF] > [DIS].

10.5.1 Displayens layout

Standardvisningen kan ställas in via parametern [diS. L].

Valbara värden:

• L1: aktuellt processvärde för flöde
• L2: aktuellt processvärde för flöde och temperatur

10.5.2 Displayens uppdateringsfrekvens

Displayens uppdateringsfrekvens kan ställas in med parametern [diS. U].

Valbara värden:

• d1: snabb
• d2: medium
  • d3: långsam

10.5.3 Displayrotation

Använd parametern [diS. R] för att rotera texten på displayen medurs för bättre läsbarhet.

Valbara värden:

• 0° (inte roterad)
  • 90°
  • 180°
  • 270°

10.5.4 Displayljusstyrka

Displayens ljusstyrka kan ställas in med parametern [diS. B].

Valbara värden:

• 25 %
- 50 %
- 75%
• 100 %

• OFF (Av): energisparläge. Displayen är avstängd i driftläget.
Du aktiverar displayen genom att trycka på valfri knapp. Efter 30 sekunders inaktivitet stängs displayen av igen.

Vid varnings- eller felmeddelanden och vid optisk lokalisering kommer displayen att slås på igen även med inställningen [OFF].

10.5.5 Inställning av displayfärg

Teckensnittsfärgen på displayen kan ställas in via parametern [coL.x].

• [coL. F]: teckensnittsfärg för flöde
• [coL. T]: teckensnittsfärg för temperatur

Färgen kan definieras för varje enskilt processvärde med följande parameterinställningar.

Permanent färgval

Fig. 11: Exempel: [coL. F] = [GrEn]; [coL. T] = [OFF]

Teckensnittets färg är permanent inställd på en färg:

[coL. F] =	[coL. T] =	Teckensnittsfärg
[rEd]		Röd
[GrEn]		Grön
[OFF]		Vit

Färgförändring beroende på gränsvärdena för kopplingsutgången

Fig. 12: Exempel: [coL. F] = [r1ou]; [coL. T] = [G2ou]

Om mätvärdet* ligger över kopplingspunkten [SPx] eller inom [FLx]–[FHx] gäller följande beroende på parametervalet:

[coL. F] =	[coL. T] =	Teckensnittsfärg
[r1ou]	[r2ou]	Röd
[G1ou]	[G2ou]	Grön

Inställning av gränsvärdena [SPx], [FLx], [FHx]: Kopplingsutgång (→ 18).

Färgförändring beroende på fritt definierbara gränsvärden

Om mätvärdet* ligger inom [cFL.x]–[cFH.x] gäller följande beroende på parametervalet:

[coL. F] =	[coL. T] =	Teckensnittsfärg
[r-cF]		Röd
[G-cF]		Grön

Fig. 13: Exempel: [coL. F] = [r-cF]; [coL. T] = [G-cF]

Gränsvärdena för fönsterområdet kan väljas fritt inom mätområdet och är oberoende av utgångsfunktionen:

• Flöde: [cFL. F] = nedre gränsvärde; [cFH. F] = övre gränsvärde
• Temperatur: [cFL. T] = nedre gränsvärde; [cFH. T] = övre gränsvärde

Parametrarna [cFL.x] och [cFH.x] visas endast på menyn om inställningen [r-cF] eller [G-cF] har valts för [coL.x].

10.6 Diagnos

10.6.1 Minne

Enheten lagrar de högsta och lägsta uppmätta processvärdena.

Det aktuella värdet kan läsas av på enhetens display eller via IO-Link-gränssnittet.

Valbara värden:

• [Lo. F]: Minne för lägsta värde för volymetriskt flöde
• [Hi. F]: Minne för högsta värde för volymetriskt flöde
• [Lo. T]: Minne för lägsta värde för temperatur
• [Hi. T]: Minne för högsta värde för temperatur

Det är förnuftigt att radera minnen så snart enheten arbetar under normala driftförhållanden för första gång.

10.6.1.1 Parameterinställning via enhetens knappar: Minne

Visa minne:

▶ Gå till menyn [EF] > [MEM].
▶ Välj [Lo.x] eller [Hi.x] för att visa det högsta eller det lägsta uppmätta processvärdet.

Rensa minnet:

▶ Gå till menyn [EF] > [MEM].
▶ Välj [Lo.x] eller [Hi.x].
▶ Håll in [▲] eller [▼].
▷ [----] visas.
▶ Tryck kort på [●].

10.7 Återställning av enhet

Enheten kan återställas till fabriksinställningarna.

Vi rekommenderar att inställningarna dokumenteras i kapitlet "Fabriksinställning" före återställning.

10.7.1 Parameterinställning via enhetens knappar: Återställning av enhet

▶ Välj [EF]-menyn.
▶ Välj [rES].
▶ Håll in [▲] eller [▼].
▷ [----] visas.
▶ Tryck kort på [●].
▷ Enheten startas om.

11 Felsökning

Enheten tillhandahåller självdiagnostiska alternativ. Den övervakar sig själv automatiskt under pågående drift.

Varningar och fellägen visas även om displayen är avstängd.

Om flera diagnoshändelser inträffar samtidigt, visas endast diagnosmeddelandet för händelsen med högst prioritet.

Ytterligare diagnosfunktioner är tillgängliga via IO-Link → IO-Link-gränssnittsbeskrivning på documentation.ifm.com.

11.1 Varningsmeddelanden

Indikering	Problem/åtgärd
[ Låst med nyckel]	Inställningsknapparna på enheten låsta, parameterändring avvisad.► Lås upp enheten med hjälp av enhetens knappar.
[Låst via kommunikation]	Inställningsknapparna på enheten är tillfälligt låsta, parameterinställning via IO-Link-kommunikation är aktiv.► ▶ Slutför parameterinställning via IO-Link-kommunikation.
[Låst via systemet]	Inställningsknapparna är låsta via mjukvaran för inställning av parametrar, parameterändringen nekades.► ▶ Lås upp enheten via IO-Link-gränssnitt med hjälp av mjukvaran för inställning av parametrar.
UL	Under visningsområdet. Temperaturvärde < -20 % MEW.► ▶ Kontrollera mätområdet.
OL	Över visningsområdet. Flödes- eller temperaturvärde > 120 % MEW.► ▶ Kontrollera mätområdet.
SC1	Lysdioden för kopplingsstatus för OUT1 blinkar: Kortslutning OUT1.► ▶ Kontrollera kopplingsutgången OU1 beträffande kortslutning eller för hög ström.
SC2	Lysdioden för kopplingsstatus för OUT2 blinkar: kortslutning OUT2.► ▶ Kontrollera kopplingsutgången OUT2 beträffande kortslutning eller för stark ström.
SC	Lysdioder för kopplingsstatus för OUT1 och OUT2 blinkar: Kortslutning OUT1 och OUT2.► ▶ Kontrollera kopplingsutgångarna OUT1 och OUT2 avseende kortslutning eller överström.

11.2 Felmeddelanden

Indikering	Problem/åtgård
Display av	Försörjningsspänning för låg.► ▶ Kontrollera försörjningsspänningen. Displayen avstängd.► ▶ Kontrollera om [diS] = OFF är inställt och ändra inställningen om det behövs.
Err	Felaktig enhet/funktionsfel.► ▶ Byt ut enheten.
PARA	Parameterinställning utanför giltigt område.► ▶ Kontrollera parameterinställningen.
cr. UL	Under detekteringsområdet. Temperaturvärde < - -30 % MEW.► ▶ Kontrollera mätområdet.
cr. OL	Över mätområdet. Flödes- eller temperaturvärde > 130 % MEW.► ▶ Kontrollera mätområdet.

12 Fabriksinställning

Parameter		Fabriksinställning	Användarinställningar
SP1	(FLÖDE)	20 % MEW
rP1	(FLÖDE)	18,5 % MEW
FH1	(FLÖDE)	20 % MEW
FL1	(FLÖDE)	18,5 % MEW
FEP1	(FLÖDE)	100 % MEW
FrP1	(FLÖDE)	100 Hz
SP2	(FLÖDE, TEMP)	40 % MEW
rP2	(FLÖDE, TEMP)	38,5 % MEW
FH2	(FLÖDE, TEMP)	40 % MEW
FL2	(FLÖDE, TEMP)	38,5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLÖDE, TEMP)	100 % MEW
FrP2	(FLÖDE, TEMP)	100 Hz
ou1	(FLÖDE)	Hno
ou2	(FLÖDE, TEMP)	Hno
FOU1	(FLÖDE)	OFF
FOU2	(FLÖDE, TEMP)	OFF
SEL2	(FLÖDE, TEMP)	FLÖDE
coL. F	(FLÖDE)	OFF
col . T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
Uni		l/min (SVx6xx: gpm )
P-n		PnP
dAP_		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = slutvärde i mätområdet
MAW = initialt värde i mätområdet
