5906137901 - Kompressor SCHEPPACH - Gratis bruksanvisning och manual

Märke	Scheppach
Modell	5906137901
Kategori	Kompressor
Produkttyp	Bärbar luftkompressor
Användning	Pumpning av däck, ballonger, luftmadrasser och användning av lätta tryckluftsverktyg
Matningsspänning	220-240 V~50 Hz
Max motoreffekt	1100 W
Driftläge	S3 15%
Rotationshastighet	4300 min⁻¹
Arbetstryck	8 bar
Sugkapacitet	180 l/min
Ljudnivå (LWA)	97 dB(A)
Skyddsklass	IP20
Skyddskategori	II
Vikt	5 kg
Ingående tillbehör	Tryckluftsslang, ventiladaptrar, pumpgrepp med manometer, blåspistol
Underhåll och rengöring	Rengör med en fuktig trasa och svart tvål; använd inte lösningsmedel; förvara torrt
Säkerhetsanvisningar	Använd skyddsglasögon och hörselskydd; rikta inte luftstrålen mot människor; håll säkerhetsavstånd
Slitdelar	Rem, koppling
Garanti	Lagstadgad garanti från mottagandet; gratis reparation av material- eller tillverkningsfel

Vanliga frågor - 5906137901 SCHEPPACH

Hur startar man kompressorn Scheppach 5906137901?

Före idrifttagning, kontrollera att nätspänningen motsvarar märkskylten (220-240 V~50 Hz). Placera kompressorn på en plan och torr yta. Anslut nätsladden och vrid strömbrytaren till läge I. Vänta tills trycket stiger.

Vilka tillbehör medföljer kompressorn?

Kompressorn levereras med en tryckluftsslang, ett pumpgrepp med manometer, universella adaptrar för ventiler (cykel, bil, ballonger), en blåspistol, en ballongnål och en tömningsadapter.

Hur pumpar man ett bildäck med denna kompressor?

Använd pumpgreppet (G) med lämplig adapter. Anslut slangen till kompressorns snabbkoppling. Tryck på avtryckaren för att släppa ut luft. Obs: manometern är inte kalibrerad, kontrollera trycket med en kalibrerad enhet efter pumpning.

Vad är maximalt arbetstryck?

Maximalt arbetstryck är cirka 8 bar. Överskrid inte detta tryck för att undvika skador eller skador.

Hur underhåller och rengör man kompressorn?

Koppla bort enheten och avlägsna trycket före underhåll. Rengör utsidan med en fuktig trasa och lite svart tvål. Använd inte lösningsmedel eller starka rengöringsmedel. Förvara kompressorn på en torr plats skyddad från damm.

Vad gör man om kompressorn inte startar?

Kontrollera nätspänningen, säkringen och eluttaget. Se till att omgivningstemperaturen är över +5°C. Om motorn överhettas, låt den svalna. Kontrollera även att strömbrytaren är i läge I.

Kompressorn går men når inte trycket, vad göra?

Kontrollera tätheten på anslutningar och slang. Om backventilen är defekt måste den bytas. Tätningar kan också vara skadade. Låt en professionell kontrollera om nödvändigt.

Kan jag använda tryckluftsverktyg med denna kompressor?

Ja, för verktyg med ett luftflöde under 180 l/min, som luftpistoler eller lackpistoler. Verktyg med hög förbrukning (slipmaskiner, vinkelslipar) kan inte användas.

Vilka är de viktiga säkerhetsanvisningarna?

Använd alltid skyddsglasögon och hörselskydd. Rikta aldrig luftstrålen mot människor eller djur. Håll barn på avstånd. Koppla bort enheten före rengöring eller underhåll.

Hur förvarar man kompressorn efter användning?

Koppla bort enheten, avlägsna trycket genom att öppna avtappningsventilen. Linda nätsladden och slangen i avsedda fack. Förvara kompressorn på en torr plats, frostfri och oåtkomlig för barn.

BRUKSANVISNING 5906137901 SCHEPPACH

Produktet kan Transporteres i handgrebet (1).

Förklaring av symbolerna

Läs och beakta bruksanvisingen och sakerhetsupplysningarna före idrifttagande!

Bär skyddsglasögon!

Bär hörskelskydd!

Varning für heta ytor.

Varning für elektrisk spänning

Varning! Anordningen ar fösedd med en automiserad upp-startsstyrlning. Håll utomstående borta.Freen erhet i enheten bort!

Skyddsklass II

Innehållsförteckning: Sida:

1. Inledning 58
2. Maskinbeskrivning 58
3. Leverans 59
4. Avsedd användning 59
5. Sakerhetsanvisiningar 59
6. Tekniska uppgifter 62
7. Kvarstaende risker 63
8. Innan maskinen tas i drift.. 63
9. Montering och manövrering 63
10. Elanslutning 64
11. Rengöring, underhäll och forvaring 65
12. Skrotning och källsortering 66
13. Atgander vid störning 67

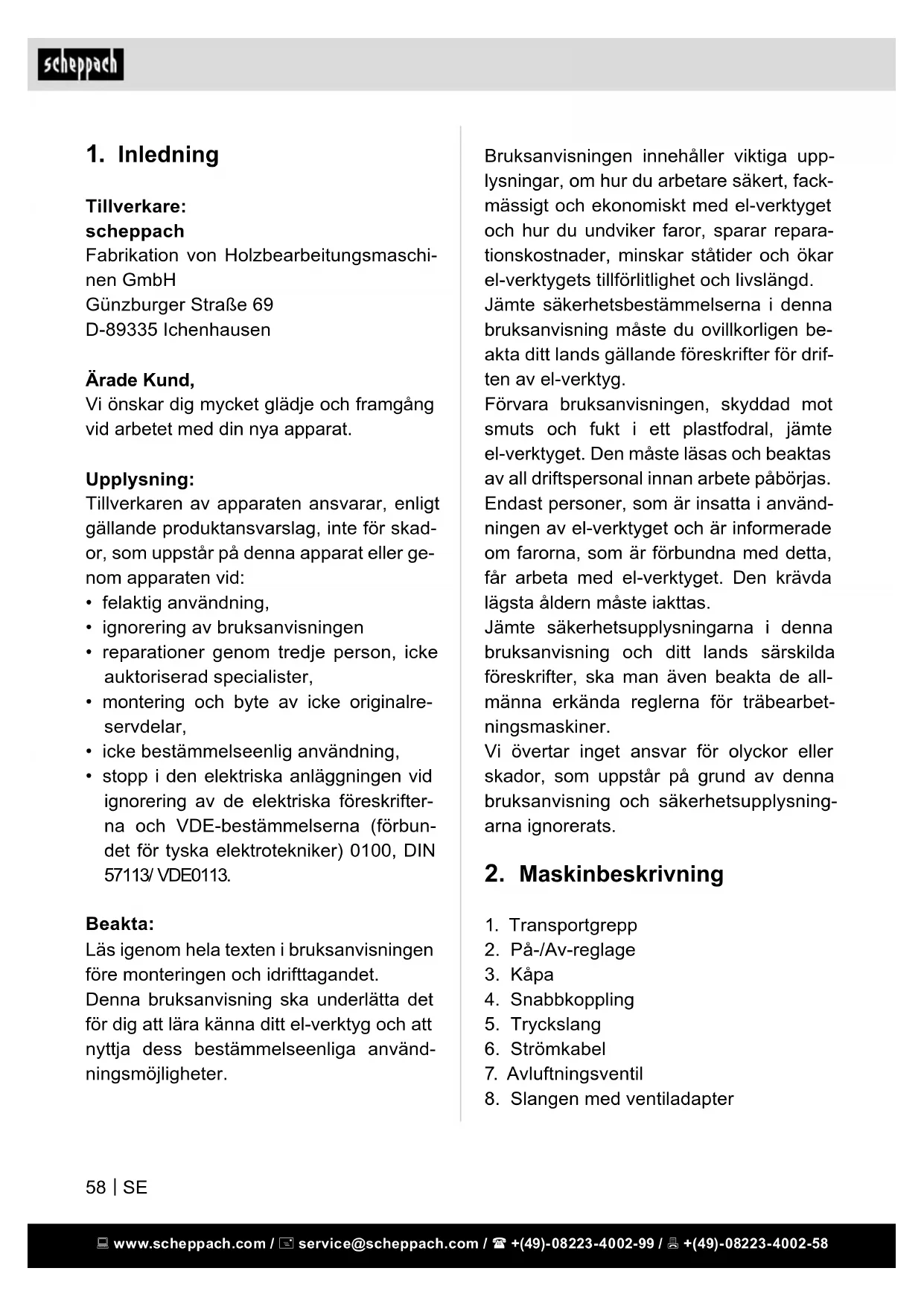

1. Inledning

Tillverkare:

scheppach

Vi önskar dig mycket glädje och framgang vid arbetet med din nya apparat.

Upplysning:

Tillverkaren av apparaten ansvarar, enligt gällande produktansvarslag, inte För skador, som uppstår påenna apparat eller genom apparaten vid:

• felaktig användning,
• ignoring av bruksanvisingen
• reparationer genom tredje person, iceda uaktoriserad specialist,
• montering och byte av icke originalreservdelar,
• iche bestämmelseenlig användning,
• stopp i den elektriska anlaggningen vid ignorering av de elektriska foreskrifterna och VDE-bestammelserna (forbundet for tyska elektrotekniker) 0100, DIN 57113/VDE0113.

Beakta:

Läsigenom hela texten i bruksanvisningenFore monteringen och idrifttagandet.

Denna bruksanvising ske underlatta det for dig att lara kanna ditt el-verktyg och att nyttja dess bestammelseenliga användningsmöljigheter.

Bruksanvisningen innehaller viktiga upplysninger, om hur du arbetare sakert, fackmässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar reparationskostnader, minskar stätder och ökar el-verktygets tillförlitlighet och livslängd.

Jämtse sakerhetsbestammelserna ienna braupsanvisning maste du ovillkorligen beakta ditt lands gallande foreskrifter for driften av el-verktyg.

Forvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jamente el-verktyget. Den maste lasas och beaktas av all driftspersonal innan arbete paborjas. Endast personer, som ar insatta i användninger av el-verktyget och ar informerade om farorna, som ar forbundna med detta, fär arbeta med el-verktyget. Den kravda lagsta aldern maste iakttas.

Jämté sakerhetsupplysningarna ienna braupsanvisning och ditt lands särskilda foreskrifter, ska man även beakta de allmanna erkända reglerna for trabearbetningsmaskiner.

Vi övertar inget ansvar für olyckor ellerskador, som uppstår på grund avennabruksanvisning och sakerhetsupplysningarna ignorerats.

2. Maskinbeskrivning

1. Transportgrepp
2. På-/Av-reglage
3. Kapa
4. Snabbkoppling
5. Tryckslang
6. Strömkabel
7. Avluftningsventil
8. Slangen med ventiladapter

A. Universaladapter for ventiler med en diameter pa ca. 6 mm
B. Universaladapter for ventiler med end diameter pa ca. 9 mm
C. Adapter for H, J, K
D. Blasadapter
E. Ventiladapter, t.ex. for cykelventiler
F. Ventilnål
G. Lufttrycksmäture)dack
H. Avluftningsadapter
I. Skruvventilsadapter
J. Universaladapter

3. Leverans

• Oppna forpackningen och lyft forsiktigt ut apparaten.
• Avlagsna forpackningsmaterialiet samt forpacknings-/ och transportsakringar (om de finns).
• Kontrollera att leveransen ar fullständig.
• Kontrollera att apparaten och tillbehören inte skadats vid transport.
• Spara om möjligt forpackningen tills garantin gatt ut.

OBSI!

Apparaten och forpackningsmaterialiet ar inga leksaker! Barn fär inte leka med plastpäsar, folie och smådeler! Risk Försväljskador och kvävning

4. Avsedd användning

Kompressorn ar avsedd att producera tryckluft at tryckluftsdrivna verktyg, vilka kan drivas med en luftmängd pa upp till ca 180 l/min (tex ringtryckmatare, luftpistoler och lackpistoler). Pa grund av det begran

sade luftflödet ar det inte möjligt att driva verktyg som kräver att mycket stort luftflöde (tex slipmaskiner, stavslipmaskiner och mutterdragare).

Maskinen fär endast användas for de andamål den ar avsedd for. Varje ytterligare användning anses som iced avsedd använding. For alla material- och personskador som uppstärd rav ansvarar användaren/operatoren och inte tillverkaren. Observera att va r apparater inte ar konstruerade i avsikt att anvandas for kommersiellt, hantverks-ller industribruk.

Vi overtar inget ansvar om apparaten anvands for kommersiellt, hantverks-ller industribruk samt liknande bruk.

Obs! Vid användning av elektriska verktyg skaföljande sakerhets atgärder iakttas som skydd mot elchock, skadeoch brandrisk.

Läs alla dessa anvisningar innan du anvander det elektriska verktyget, och spara sakerhetsanvisiningarna.

Arbeta sakert

1. Håll ordning på arbetsområdet

2. Ett stökigt arbetsomräge kan ha olyck- or som foljd.

3. Ta hansiyn till omgivningens infly-tande

4. Utsatt inte det elektriska verktyget for regn,

5. Använd inte elektriska verktyg i fuktig aller blot miljö. Risk für elchock!

6. Sörj für god belysning av arbetsomradet.

7. Använd inte elektriska verktyg om brand-eller explosionsrisk bestär.

3. Skydda dig mot elchock

• Undvik kroppskontakt med jordade delar (texr, element, elektriska spi-sar, kylapparater).

4. Håll barn borta!

• Lat inte andra personer rora vid verktyget och kabeln, hall dem borta fran arbetsomradet.

5. Förvara elektriska verktyg på ett säkert stälne nar de inte används.

• Näre elektriska verktyg inte äi bruk bor de forvaras på att torrt, högt beläget aller avständt utrémme, utom räckhall För barn.

6. Überlastainte det elektriska verktyget.

• De fungerar bättre och säkrare inom det angivna prestandaområdet.

7. Bär lámplig klädsel

• Bär ingen vid klädsel eller smycken, de kan fastna i rörliga delar.

• Vid arbete i det fria rekommenderas gummihandskar och halkfria skor.

• Bär harnat om du har langt här.

8. Använd inte kabeln fürändamål som den inte ar avsedd for.

• Använd inte kabeln für att dra stickkontakten ur eluttaget. Skydda kabeln mot värme,olja och skarpa kanter.

9. Vårdadina verktyg omsorgsfullt

• Håll kompressorn ren För att gott och sækert arbete.

• Folj underhällsforeskrifterna.

• Kontrollera regelbundet det elektriska verktygets anslutningsledning och latteknisk personal ersatta den om den ar skadam.

• Kontrolloera förlängningsledninger regelbundet och ersätt dessa om de ar skadade.

10. Dra stickkontakten ur eluttaget

-nar det elektriska verktyget inte anvands, innan underhall och vid byte av verktyg.

11. Undvik att maskinen startup oav-siktligt

• Försakra dig om att reglaget ar avständnär du sätter kontakten i eluttaget.

12. Använd förlängningskablar utomhus

• Använd enbart tillatna frolängningskablar med motsvarande beteckning forarbete utomhus.

• Använd kabeltrummor enbart i utrullat tillstand.

13. Var alltid uppmarksam

• Var uppmärksam på vad du gör. Arbeta forständigt. Använd inte det elektriska verktyget om du är okoncentrerad.

14. Kontrollera att det elektriska verkty-get inte har nagra eventuella skador

• Innan ytterligare användning av det elektriska verktyget maste noggrant undersökas om skyddsanordninger er ler latt skadade delar fungerar korrekt och andamalsenigt.

• Kontrollera att de rörliga delarna fungerar korrekt och inte fastnar somt att delar inte ar skadade. Samtliga delar maste monteras korrekt och uppfylla alla krav for att garantera felfri drift av det elektriska verktyget.

• Skadade skyddsanordninger och delar maste repareras aller bytas ut enligt bestammelserna av en erkänd verkstad om inte annat anges i brauksanvisningen.

• Skadade reglage maste ersattas i en kundtjanstverkstad.

• Använd inga defekta eller skadade anslutningskapablar.
• Använd inga elektriska verktyg om reglaget inte kan slås av och på.

• Detta elektriska verktyg foljer gallande sakerhetsbestammelser. Reparationer far enbart utforas av elektroteknisk personal och med anvandning av originalreservdilar; annars kan olyckor uppsta for anvandaren.

16. Obs!

• Använd für din egen sakerhet enbart de tillbehör och ytterligare apparater som anges i bruksanvisningen aller rekommenderas aller anges av tillverkaren. Användning av andra insattningsverktyg ullbehör an de som rekommenderas i bruksanvisingen desser katalogen kan innebära en skaderisk fordig.

17. Ljud

• Använd hörskydd när du använder kompressorn.

18. Byte av anslutningskabeln

• Om anslutningskabeln skadas maste den ersattas av tillverkaren aller elektroteknisk personal, for att undvika risker. Risk for elchock.

20. Kompressorer som kan köras på trafikvögär i drift vid vägarbete

• Se till att alla slangar och kranar ar lampie de for hogsta tillatna arbetstryck.

21. Monteringsplats

• Montera kompressorn på en jämnyta.

22. Observer!

• Denna apparat kan anvandas av barn fran 8 ar och ädre liksom av personer med minskad fysisk, sensorisk eller mental formaga aller med bristande erfarenhet och kunskap om de halls under uppsikt aller instrueras om söker användning av apparaten och forstar de)därav resulterande riskerna.
  Barn fär inte leka med apparaten.

• Apparaten fär inte rengöras eller underhällas av barn.

• Vi rekommender att matningssslangar med tryck over 7 bar utrustas med en sakerhetskabel, t.ex. en stallina.

• Undvik stora belastninger pa ledningsystemet d'flexibla slanganslutninger anvands for att undvika knackstallen.

Varning! Detta el-verktyg skapar ett elektromagnetiskt falt under drift. Detta falt kan paverka aktiva eller passiva medicinska implantat under vissa omständigheter.

For att forminska risken for allvarlga erler dödliga skador, reckmenderar vi att personer med medicinska implantat rädfrägar sina likare och tillverkaren av det medicinska implantatet, innan de manövrar el-verktyget.

Tillagg sakerhetsanvisningar

Sakerhetsanvisningar vid arbete medtryckluft och luftpistoler

• Kompressorpumpen och ledningarna uppnar hoga temperaturer vid drift. Beröring leder till brännskador.
  Den luft som kompressorn suger in sca hallas fri fran tillsatser som kan leda till brand eller explosion. Hall fast kopplingsstycket pa slangen med handen när du lossar slangkopplingen. Sä undviker du skador om slangen snartar tillbaka.
• Använd skyddsglasögon när du arbetar med luftpistol. Skador kan lätt uppstå genom främande foremål och bortblåsta delar.
• Blås aldrig mot personer med luftpistolen eller rengör kläder som sitter på kroppen. Risk für skada!

Sakerhetsanvisningar vid fargbesprutning

• Använd inga lack eller Lossningsmedel som har en brännpunkt på minre an 55^ C. Risk for explosion!
  Varminte lack och losningsmedel. Risk for explosion!
• Om hällosokadliga vätskor bearetas måste filterapparater (ansiktsmasker) bäras som skydd. laktta de skyddsätgärder som tillverkaren av dessaprodukter anger.

• De angivelser och kännetecken som finns på forpackningarna av dessa material sha observeras. Eventuellt ska ytterligare skyddsätgärder utforas, särskilt lamplig klädsel och mask bör baras.

• Under besprutningsprocedureen liksom i arbetsutrymmet ar rokning ej tillaten. Risk for explosion! Aven fargangor ar lattantändiga.

• Eldstader, öppen laga eller gnistbildande maskiner fär inte finnas på platsen resp. inte vara i drift.
• Forvara aller förtär ingen mat och dryck i arbetsutrymmet. Färgängor ar hälsovådliga.
• Arbetsutrymmet mäste vara större an 30 m^3 och für tillräckligt luftutbyte vid spruttning och torkning mäste söjas.
• Spruta inte i motvind. Principiellt maste den lokala polisens bestammelser for brannbart resp. hälsovådligt sprutmaterial följas.
• Bearbetainte medel som testbensin, butylalkohol och metylenklorid tillsammans med PVC-tryckslangen. Dessa medel forstörtryckslangen.

6. Tekniska uppgifter

Nätanslutting	220 - 240 V~50 Hz
Motoreffekt W max. 1100
Driftart S3 15%
Kompressor-varivtal 4300 min	-1
Drifttryck ca. 8 bar
Teor. sugeffekt l/min ca. 180
Ljudeffektsnivå LWA	97 dB(A)
Osäkerhet KWA	1,93 dB
Skydd IP20
Skyddsklass II
Apparatens vikt i kg	5

Bullervärdena utrøntes enligt EN ISO 3477.

Bär hörskydd.

Bullerpáverkan kan orsaka hörselförlust.

7. Kvarstaende risker

Beakta de faststälda underhalls- och sakerhetsanvisningarna i instruktionsboken.

Var alltid uppmärksam vid arbete och häll obehöriga på sækert avständ fran arbetsplatsen.

Aven vid korrekt användning av apparaten finns alltid vissa kvarstaende risker som inte kan uteslutas. Utifrän apparatens typ och konstruktion kan foljande potentiella risker harledas:

Oavsiktlig igangsattning avprodukten.
- Skador på hörseln om inget föreskrivet hörskelskydd används.
- Smutpartiklar, damm etc. kan hamna i ögon ell ansikte trots att skyddsglasögon används.
- Inandning av uppvirvlade partiklar.

8. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskylten överensstämmer med natverksuppgifterna innan du ansluter maskinen.

• Kontrollera att maskinen inte skadats vid transport. Anmal genast eventuella skador till det transportforetag som levererade kompressorn.
• Montering av kompressorn måste ske i användarens narhet.

• Undvik langa luftledninger och tillforselsledninger (förlängningskablar).

• Se till att den luft som sugs in ar torr och dammfri.

• Montera inte kompressorn i fuktiga eller vata rum.
• Kompressorn fär bara drivas i lämpiga utrymmen (med god luftcirkulation och en omgivningstemperatur på +5°C till 40°C). I utrymmet fär det inte finnas nagot damm, nagra syror, angior, explosiva ell erbrnbara gaser.
• Kompressorn ar avsedd for använding i torra utrymmen. I utrymmen dar vattenstänk uppstär under arbete fär kompressorn inte anvandas.

9. Montering och manövrering

Obs!

Monterautan undantag apparaten fullstandigt innan den tas i drift!

Elnätanslutning

• Kompressorn ar utrustad med en nätledning med jordat uttag. Kompressorn kan anslutas till alla jordade uttag 220 - 240V 50 Hz som ar avsakrade med 16 A.
• Kontrollera att natspanningen overensstammer med maskinprestandans driftspanning innan maskinen tas i drift.
  Länga anslutningskablar samt förlängninger, kabeltrummor osv, fororsakar spanningsfall och kan forhindra att motorn startar.
• Vid laga temperaturer på under +5^ kan det hända att motorn inte startar.

Strömeglage (bild 1)

• Dra stromreglaget uppät För att starta kompressorn.

Tryck stromreglaget nedat for att stanga av kompressorn.

Ansluta (bild 2 - 4)

Observera! Stang av apparaten.

Häll fast kopplingen für att Förhindra skador som kan uppsta av slangens rekyl.

• Anslut tryckluftslangen (5) till kompressors snabbkopplare (4)
• Anslut det pneumatiska verktygets nippei kompressors tryckluftsslang (5).
• Om du vill dela på denna forbindelse, dra tillbaka snabbkopplingen (4) påtryckluftsslangen (5).

Anvanda dackpafyllare (bild 1, 6, 7, 8)

Däckpäfyllaren med tryckluft (G) fungerar För päfyllning av bildäck; med passande tillbehör även För päfyllning och reglering av cykeldäck, uppblasbara batar, luftmadrasser, dollar etc. Genom att använda avluftningsventilen (7) kan trycket minskas.

Observera!

Manometern ar inte kalibrerad!

Kontrollera lufttrycket after pafyllning med en kalibrerad apparat.

Anvanda blåspistol

Man kan även använda däckpafyllaren (G) som blåspistol for rengöring av halrum, nedsmutsade ytor och arbetsutrustning.

For detta avlagsnas forst slangen med ventiladapter (8).

Skruva sedan ihop blåsadaptern (D) med däckpäfyllaren (G).

Anvanda adapterset

Adaptersetet möjiggör foljande ytterligare användninger av däckpafyllaren:

• Pumping av dollar med hjälp av ventilnålen (F).
• Ventiladaptern (E) gör det möjigt att fylla på cykeldäck.
• Pafylling av pooler, luftmadrasser erler batar med hjälp av tillsatsadaptern (K).
• Päfyllning av artiklar med skruvventil (t.ex. bātar) med skruvventilsadaptern (J).
• Avluftning av articlar med stora polymer. Till detta kan avluftningsventiladaptern (C) anvandas.
• De bada koniska universaladaptrarna (A / B) kan även anvandas for pafylling av luftmadrasser.

10. Elanslutning

Den installerade elektromotorn ar ansluten och redo for drift. Anslutningen motsvarar gallande VDE- och DIN-foreskrifter. Kundens elnatanslutting samt den forlangningskabel som anvands maste motsvara dessa foreskrifter.

På elektriska anslutningskapablar uppstår oftä isoleringssskador.

Orsaken kan vara:

Tryckmärken, när ledninger dras genom fönster eller dörroppninger.
- Veck genom felaktig fästning eller dragning av anslutningskabeln.
- Snittskador om kabeln körts über.
- Isoleringsskador som uppstätt dä kabeln dragits valdsamt ur kontakten.
- Sprickor'nar isoleringen blir gammal.

Sádana skadade elanslutningskapablar fär inte användas och ar p g a isoleringsskadorna livsfarliga.

Kontrolera regelbundet att elanslutningskaplarna inte ar skadade. Tillse att kablen vid kontroll inte ar ansluten till elnatet.

Elanslutningskablar maste motsvara gällande VDE- och DIN- foreskrifter. Använd anbart anslutningsledningar markta med H05W-F.

Anslutningskablar maste vara typmärkta enligt foreskrifterna.

Växelströmmotor

Natspanninger maste vara 220 - 240 V.

Förlängningskablar på upp till 25 m måste ha att tvärsnitt på 1,5 kvadratmillimeter.

Ansluttingar och reparationer av den elektriska utrustingen fär endast utforas av elektroteknisk personal.

Vid frågor ange följande uppgifter:

Typ av ström på motorn
- Uppgifterna på maskinens typskylt
- Uppgifterna på motorns typskylt

11. Rengöring, underhäll och

forvaring

Obs!

Dra ur kontaktern innan alla rengörings-och underhällsarbeten! Risk for skada genom elchock!

Obs!

Vänta tills apparaten svalnat fullständigt!
Riskfor brännskador!

Obs!

Färe alla rengörings- och underhällsarben ske apparaten goras trycklos! Risk for skada!

Rengöring

• Hall apparaten sā damm- och smutsfria som möjligt. Gnid av maskinen med en ren duk ell er blas av damm och smuts med tryckluft på lågt tryck.
• Vi rekommenderar att du rengör maskinen direkt after varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite sapa. Använd inga rengörings-ller losningsmedel dà dessa kan angripa maskinens plastde-lar. Var noga med att inget vatten,tränger in i maskinens inre.
• Innan rengöring mäste slangen och besprutningsverktygen skiljas fran kompressorn. Kompressorn fär inte rengöras med vatten, Lossningsmedel el.dyl.

Serviceinformation

Kom ihåg att foljande delar ienna produit ar utsatta forett brauksmässigt och naturligt slitage samt att foljande delar kravs som forbrukningsmaterial.

Slitagedelar*: Bält, Koppling

• ingár inte tvunget i leveransomfattningen!

Obs! Dra ur kontakten, slapp luften ur apparaten och alla tryckluftsverktyg. Stäng av kompressorn på ett satt att obefogade personer inte kan ta den i drift.

Obs!

Förvara kompressorn enbart i torr miljö och öåkomlig for obefogade personer. Luta den inte, Förvara den bara stäende!

Lagring (bild 1, 2)

Kontakt, slang och tillbehör

• Nätkabeln (6) kan i sidled forvaras i facket på kompressorn.
  Tryckslangen kan oksa forvaras i verktygsfacket.

Transport (bild 5)

Apparaten kan Transporteras med handtaget (1).

12. Skrotning och källsortering

Maskinen befindner sig i en forpackning for att forhindra skador vid transport. Forpackningen ar en ravara och kan alltsa ateranvandas aller aterforas till kretsfloppet for ravaror. Apparaten och dess tillbehör bestär av olica material som tex metall och plast. Släng defekta byggdilar i källsorteringen. Fraga hos en aterforsäljare eller kommunen!

Släng inte gamla apparater tillsammans med hushållsavfall!

Denna symbol anger att produit inte fär kastas tillsammans med hushállsavfall i enlighet med direktivet om avfall som utgörs av aller innehäll-er elektriska aller elektroniskaprodukter (2012/19/EU) och nationell lagstiftning. Produktken sca lämnas in pa en for andamålet avsedd uppsamlingsplats. Inlámming kan eventuellt göras pa platsen for inköpet av produits eller pa en uppsamlingsplats for atervinning av elektriska och elektroniskaprodukter. Felaktig hantering av avfall kan pa grund av de potentiellt farliga ämnen som ofta ingär i elektrisk och elektronisk utrustning ha en negativ inverkan pa miljön och manniskors hälsa. Genom korrekt kassering av denna produit kommer du att bidra till en effektiv användning av naturresurser. För information om kassering av uttjänt utrustning for atervinning, kontaktaCOMMUNENfor att ta reda pa var din närmsta atervinningscentralfinns for deponering av elektrisk och elektronisk utrustning.

13. Åtgårder vid störning

Störning Möjlig orsak	Atgård
Kompressorn startar inte.	• Ingen nätspänning finns. • Nätspänningen ar für låg. • Yttertemperaturen ar für låg. • Motorn ar overhettad.	• Kontrollera kabeln, stickkontakten, säkringar och eluttag. • Undvik für länge fällngningskaplar. Använd en fällngningskabel med tillräckligt ledartvärsnitt. • Använd inte apparaten vid tempera-turer under +5° C. • Låt motorn svalna resp. avlågsna orsaken till overhettningen.
Kompressorn ar igång men inget tryck finns.	• Backventilen ar otät. • Tättingarna ar trasiga.	• Byt ut backventilen. • Kontrollera tättingar, låt en verk-stad byta ut trasiga tättingar.
Kompressorn ar igång, manometern visar tryck men verktygen fungerar inte.	• Slangarna ar otata. • Snabbkopplingen ar otät.	• Kontrollera tryckluftslang och verk-tyg, byt ut dem vid behov. • Kontrollera snabbkopplingen, byt ut den vid behov.

Medenna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruktionsfel. Defekta delar ersats utan omkostninger, men kunden star for installationen. Var garanti tacker endast original-delar. Ansprak pa garanti oreligger inte for: garantin

täcker ej, transportskador, skador orsakade av felaktig behandling och daskötselforeskrifter inte beaktats. Vidare kan garantikrav endast ställas for maskiner som inte har reparerats av tredje part.

Garanti SE

Medenna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruktionsfel. Defekta delar ersats utan omkostninger, men kunden star for installationen. Vargaranti tacker endast orginal-delar. Ansprak pa garanti oreligger inte for: garantin tacker ej,

transportskador, skador orsakade av felaktig behandling och daskotselforeskrifter inte beaktats. Vidare kan garantikrav endast stallas formaskiner som inte har reparerats av tredje part.
