5906137901 - Kompressor SCHEPPACH - Kostenlose Bedienungsanleitung

Marke	Scheppach
Modell	5906137901
Kategorie	Kompressor
Produkttyp	Tragbarer Luftkompressor
Verwendung	Aufpumpen von Reifen, Bällen, Luftmatratzen und Verwendung leichter Druckluftwerkzeuge
Versorgungsspannung	220-240 V~50 Hz
Motorleistung max.	1100 W
Betriebsart	S3 15%
Drehzahl	4300 min⁻¹
Betriebsdruck	8 bar
Ansaugleistung	180 l/min
Schallleistungspegel (LWA)	97 dB(A)
Schutzart	IP20
Schutzklasse	II
Gewicht	5 kg
Mitgeliefertes Zubehör	Druckluftschlauch, Ventiladapter, Aufpumpgriff mit Manometer, Blaspistole
Wartung und Reinigung	Mit einem feuchten Tuch und Schmierseife reinigen; keine Lösungsmittel verwenden; trocken lagern
Sicherheitshinweise	Schutzbrille und Gehörschutz tragen; Luftstrahl nicht auf Personen richten; Sicherheitsabstände einhalten
Verschleißteile	Riemen, Kupplung
Garantie	Gesetzliche Garantiezeit ab Erhalt; kostenlose Reparatur von Material- oder Herstellungsfehlern

Häufig gestellte Fragen - 5906137901 SCHEPPACH

Wie nehme ich den Scheppach Kompressor 5906137901 in Betrieb?

Überprüfen Sie vor der Inbetriebnahme, ob die Netzspannung mit dem Typenschild übereinstimmt (220-240 V~50 Hz). Stellen Sie den Kompressor auf eine ebene, trockene Oberfläche. Schließen Sie das Netzkabel an und schalten Sie den Ein-/Aus-Schalter auf Position I. Warten Sie, bis der Druck ansteigt.

Welches Zubehör wird mit dem Kompressor geliefert?

Der Kompressor wird mit einem Druckluftschlauch, einem Aufpumpgriff mit Manometer, Universalventiladaptern (Fahrrad, Auto, Bälle), einer Blaspistole, einer Ballnadel und einem Entlüftungsadapter geliefert.

Wie pumpe ich einen Autoreifen mit diesem Kompressor auf?

Verwenden Sie den Aufpumpgriff (G) mit dem passenden Adapter. Schließen Sie den Schlauch an die Schnellkupplung des Kompressors an. Drücken Sie den Abzug, um Luft freizugeben. Achtung: Das Manometer ist nicht kalibriert, überprüfen Sie den Druck nach dem Aufpumpen mit einem kalibrierten Gerät.

Was ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt ca. 8 bar. Überschreiten Sie diesen Druck nicht, um Verletzungen oder Beschädigungen zu vermeiden.

Wie warte und reinige ich den Kompressor?

Trennen Sie das Gerät vom Netz und lassen Sie den Druck vor der Wartung ab. Reinigen Sie die Außenseite mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Lösungsmittel oder aggressive Reiniger. Lagern Sie den Kompressor an einem trockenen, staubfreien Ort.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie die Netzspannung, die Sicherung und die Steckdose. Stellen Sie sicher, dass die Umgebungstemperatur über +5°C liegt. Wenn der Motor überhitzt, lassen Sie ihn abkühlen. Überprüfen Sie auch, ob der Schalter auf Position I steht.

Der Kompressor läuft, erreicht aber nicht den Druck, was tun?

Überprüfen Sie die Dichtheit der Anschlüsse und des Schlauchs. Wenn das Rückschlagventil defekt ist, muss es ersetzt werden. Auch Dichtungen können beschädigt sein. Lassen Sie es bei Bedarf von einem Fachmann überprüfen.

Kann ich Druckluftwerkzeuge mit diesem Kompressor verwenden?

Ja, für Werkzeuge mit einem Luftverbrauch unter 180 l/min, wie Druckluftpistolen oder Lackierpistolen. Werkzeuge mit hohem Verbrauch (Schleifer, Winkelschleifer) können nicht verwendet werden.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Richten Sie den Luftstrahl niemals auf Personen oder Tiere. Halten Sie Kinder fern. Trennen Sie das Gerät vor der Reinigung oder Wartung vom Netz.

Wie lagere ich den Kompressor nach dem Gebrauch?

Trennen Sie das Gerät vom Netz, lassen Sie den Druck durch Öffnen des Ablassventils ab. Wickeln Sie das Netzkabel und den Schlauch in die dafür vorgesehenen Fächer. Lagern Sie den Kompressor an einem trockenen, frostfreien Ort, der für Kinder unzugänglich ist.

BEDIENUNGSANLEITUNG 5906137901 SCHEPPACH

Erklärung der Symbole

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinwei-se lessen und beachten!

Augenschutz/TRagen!

Gehörschutz/TRagen!

Warnung vor bereits Oberflächen!

Warnung vor elektrischer Spannung!

Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestellt. Halten Sie Dritte vom Arbeitsbereich des Gerätes fern!

Schutzklasse II

Inhaltsverzeichnis:

Seite:

1. Einleitung 6
2. Gerätebeschreibung 7
3. Entpacken 7
4. Bestimmungsgemäß Verwendung 7
5. Sicherheitshinweise 8
6. Technische Daten 11
7. Restrisiko 12
8. Vor Inbetriebnahme 12
9. Aufbau und Bedienung 12
10. Elektrischer Anschluss 14
11. Reinigung, Wartung und Lagerung 14
12. Entsorgung und Wiederverwertung 15
13. Störungsabhilfe 16

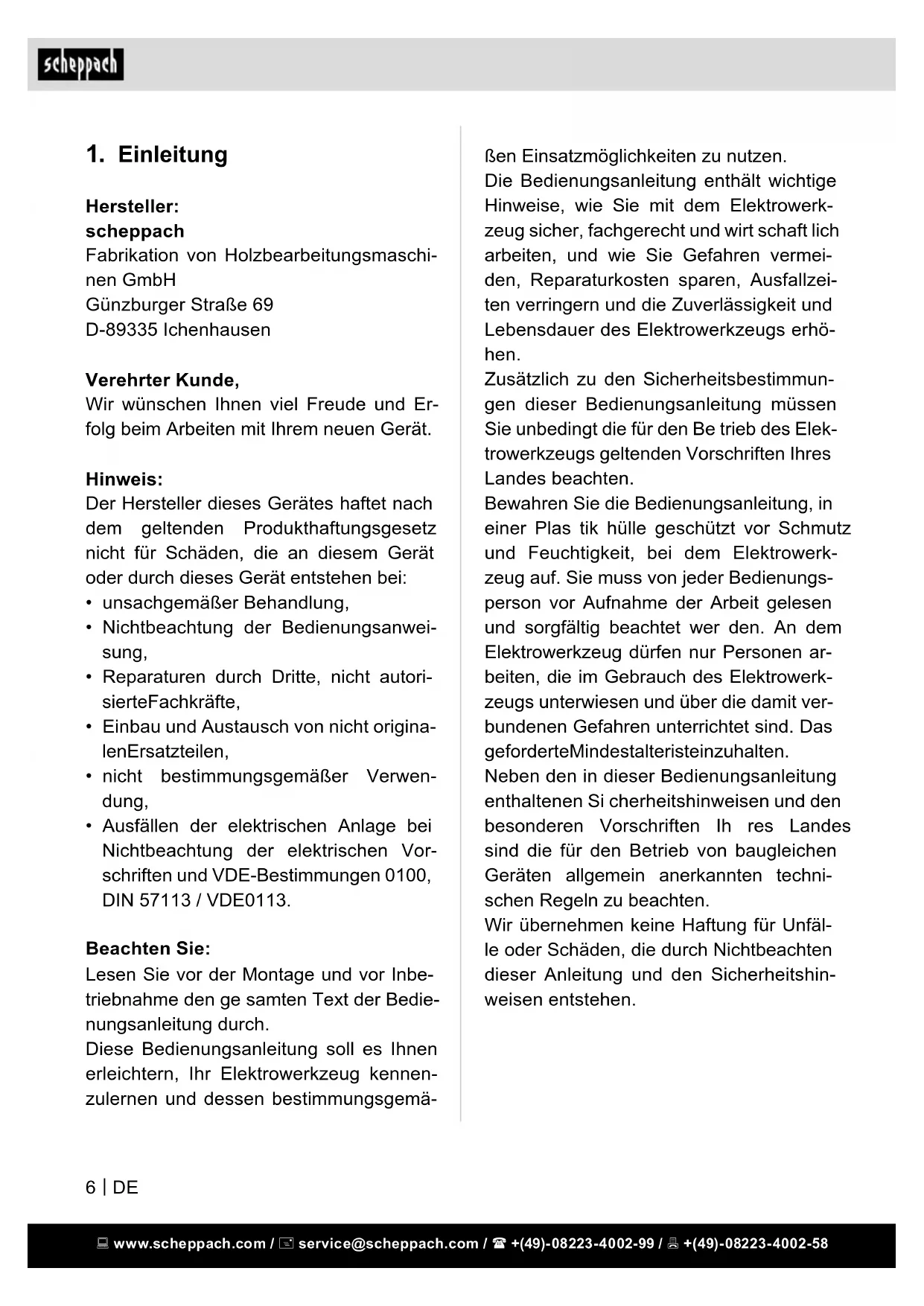

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Verehrter Kunde,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit ihrem neuen Gerät.

Hinweis:

Der Hersteller theses Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht für Schaden, die an thisem Gerat oder durch these gesamt entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierteFachkräfte.
• Einbau und Austausch von nicht originellen Ersatzteilen.
• nicht bestimmungsgemäßer Verwendung,
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ihnenerleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemä

BenEinsatzmoglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sichere, fachgerecht und wirt schaff lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalteristeinzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ih res Landess sind die für den Betrieb von baugeichen Geräten allgemein anerkannten technischen Regel zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachtenden dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Transportgriff
2. Ein-/ Aus-Schalter
3. Kompressorgehause
4. Schnellkupplung
5. Druckschlauch
   6.Netzkabe
6. Entlüftungsventil
7. Schlauch mit Ventiladapter

A. Universaladapter, für Ventile mit einem Durchmesser von ca. 6 mm
B. Universaladapter, für Ventile mit einem Durchmesser von ca. 9 mm
C. Adapter für H, J, K
D. Ausblasadapter
E. Ventil-Adapter, z.B. für Fahrradventile
F. Ballnadel
G. Reifenflüller
H. Entlüftungsadapter

I. Schraubventiladapter
J. Universaladapter

3. Entpacken

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG!

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

4. Bestimmungsgemäß Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden konnen (z.B. Reifenfuller, Ausblaspistole und Lackier-pistole). Aufgrund der begrenzten Luftfordermenge ist es nicht möglich, Werkzeuge zu betreiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und Schlagschrauber).

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden.

Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks-oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Achtung! Beim Gebrauch these Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung

2. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

3. Berücksichtigten Sie Umgebungs-einflüsse

4. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

5. Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag!

6. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

7. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

8. Schützen Sie sich vor elektrischem Schlag

9. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).

10. Halten Sie Kinder fern!

11. Lassen Sie andere Personen nicht das Werkzeug und das Kabel berühren, halten Sie sie von ihrem Arbeitsbereich fern.

12. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

13. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

14. Überlasten Sie Ihr Elektrowerkzeug nicht

15. Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.

16. Tragen Sie geeignete Kleidung

17. Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.

18. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert.

19. Tragen Sie bei langen Haaren ein Haarnetz.

20. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

21. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

22. Pflegen Sie ihre Werkzeuge mit Sorgfalt

23. Halten Sie ihren Kompressor sauber, um gut und sicher zu arbeiten.

24. Befolgen Sie die Wartungsvorschriften.

25. Kontrollieren Sie regelmäßige die Anschlussleitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

26. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

10. Ziehen Sie den Stecker aus der Steckdose

• Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fraser.

11.Vermeiden Sie unbeabsichtigten Anlauf

Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

12. Benutzen Sie Verlängerungskabel für den Außenbereich

• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn-zeichnete Verlängerungskabel.

• Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

13. Seien Sie stets aufmerksam

• Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

-Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei den Betrieb des Elektrowerkzeugs zu gewährleisten.

• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedi-nungsanleitung angegeben ist.

• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

• Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.

• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

15. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

• Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführrt werden, indem Originalersatzteile verwendet werden; anderenfalls konnen Unfälle für den Benutzer entstehen.

16. Achtung!

• Zu ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

17. Gerausch

• Bei Verwendung des Kompressors Gehorschutzlagen.

18. Austausch der Anschlussleitung

• Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge

19. Befüllung von Reifen

• ACHTUNG! Das Manometer ist nicht geeicht! Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

20. Straβenfahrbare Kompressoren im Baustellenbetrieb

• Achten Sie daraufuf, dass alle Schlauche und Armaturen für den hochst zulässigen Arbeitsdruck des Kompressors geeignet sind.

21. Aufstellort

• Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

22. Achtung!

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerätspielern.

• Reinigung und Wartung damit nicht von Kindern durchgeführt werden.

• Es ist empfohlen, dass Zuführschlüche bei Drücken über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollenn.

• Verweiden Sie starke Belastungen auf das Leitungssystem, indem Sie flexible Schlauchanschlüsse verwenden um Knickstellen zu vermeiden.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektron magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen.

Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitshinweise

Sicherheitshinweise zum Arbeitsen mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
  Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen konnen. Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und wegeblasene Teile konnen leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungsgefahr!

Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55^ C verarbeiten. Explosionsgesehr!
• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
  Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu(TRagen.
• Wahlrend des Spritzvorgangs sowie im Arbeitsraumarf nicht geraucht werden. Explosionsgefahr! Auch Farbdampfe sind leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.
• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.
• Der Arbeitsraum muss größter als 30m^3

sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknengewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsatzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgutern die Bestimmungen der ortlichen Polizebehörde beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Medien zerstoren den Druckschlauch.

6. Technische Daten

Netzanschluss	220 - 240 V~50 Hz
Motorleistung W max. 1100
Betriebsart S3 15%
Kompressor-Drehzahl	4300 min-1
Betriebsdruck ca. 8 bar
Theo. AnsaugleistungI/min	ca. 180
SchalleistungspegelLwA	97 dB(A)
Unsicherheit KwA	1,93 dB
Schutzart IP20
Schutzklasse II
Gerätegewicht in kg 5

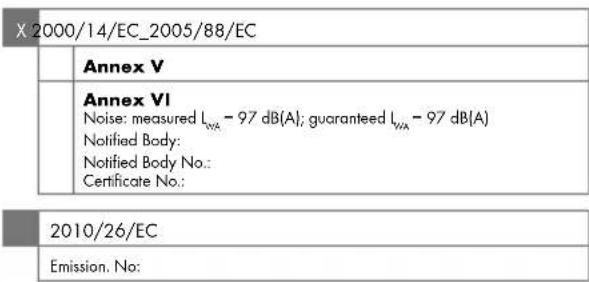

Die Gerauschemisswerte wurden entsprechend EN ISO 3744 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

7. Restrisiko

Halten Sie die vorgegebenen Wartungs- und Sicherheitshinweise der Bedienungsanleitung ein.

Seien Sie stets aufmerksam bei der Arbeit und halten Sie dritte Personen in einem sicheren Abstand von Ihrn Arbeitsplatz fern.

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes konnen die folgenden potentiellen Gefährdungen abgeleitet werden:

• Unbeabsichtigte Inbetriebsetzung des Produktes.
• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getragen wird.
• Schmutzpartikel, Staub etc. können betrz des Tragens der Schutzbrille in Ihr Auge oder Gesicht gelangen.
• Einatmen von aufgewirbten Partikeln.

8. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.
  Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut beluftet, Umgebungstemperatur +5^ bis 40^ ) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser garbeitet wird, ist der Einsatz nicht zulässig.

9. Aufbau und Bedienung

Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 220 - 240V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung mit der Maschinenleistung auf dem Datenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursichen Spanningsabfall und konnen den Motorlaufverhindern.

• Bei niedrigen Temperaturen unter +5^ ist der Motoranlauf durch Schwergänigkeit gefahrdet.

Ein-/Ausschalter (Bild 1)

• Durch Drücken des Knopfes (2) auf Position I wird der Kompressor eingeschaltet.
  Zum Ausschalten des Kompressors muss der Knopf (2) auf Position 0 gedruckt werden.

Anschlüsse vornehmen (Bild 2 - 4)

Achtung! Schalten Sie hierfür das Gerät aus.

Halten Sieitte hierbei das Kupplungsstuck fest,um Verletzungen durch ein Zurückschnellen des Schlauchs zu vermeiden.

• Verbinden Sie den Druckluftschlauch (5) mit der Schnellkupplung (4) des Kompressor
  Schlieben Sie den Nippel Ihres Druckluftwerkzeuges an den Drucklustrach (5) des Kompressors an.
• Mochten Sie diese Verbindung wieder trennen,ziehen Sie die Schnellkupplung (4) am Druckluftschlauch (5) zurück.

Reifenflüller verwenden (Bild 1, 6, 7, 8)

Der Druckluft-Reifenfuler (G) dient zum Befüllen von Autoreifen; mit dem entsprechenden Zubehör auch zur Befüllung und Regulieren von Fahrradreifen, Schlauchbooten, Luftmatratzen, Bällen etc. Durch betätigten des Entlüftungsventils (7) kann Druck abgelassen werden.

Achtung!

Das Manometer ist nicht geeicht!

Bitte kontrollieren Sie den Luftdruck nach dem Befüllen mit einem geeichen Gerät.

Ausblaspistole verwenden

Sie konnen den Reifenfuler (G) auch zum Reinigen von Hohlräumen und verschmutzten Oberflächen und Arbeitsgeräten als Ausblaspirale verwenden.

Hierfür entfernen Sieitte zuerst den Schlauch mit Ventiladapter (8).

Verschrauben Sie nun den Ausblasadapter (D) mit dem Reifenfuler (G).

Adapterset verwenden

Das Adapterset ermöglicht Ihnen folgende weitere Einsatzmöglichkeiten des Reifenfüllers:

• Auf pumpen von Bällen mit Hilfe der Balladel (F).
• Der Ventil-Adapter (E) erhögt das Befüllen von Fahrradreifen.
• Befüllen von Pools, Luftmatratzen oder Booten mit Hilfe des Zusatzadapters (K).
• Befüllen von Artikeln mit Schraubventi-len (z.B. Boote) mit dem Schraubventil-adapter (J).
• Entlüften von großvolumigen Artikeln. Hierzu können Sie den Entlüftungsventiladapter (C) verwenden.
  Die beiden konischen Universaladapter (A/B) können Sie bereits zu Befüllen von Luftmatratzen verwenden.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlädigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungsleitung mussen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der Wandsteckdose,
• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäß auf Schäden überprüfen. Achten Sie daraufauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt. Elektrische Anschlussleitungen müssen den einschlädigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05W-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

Die Netzspannung muss 220 - 240 V~ be-tragen.

Verlägerungsleitungen bis 25 m Längemüssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragenitte folgende Daten angegeben:

• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes

11. Reinigung, Wartung und Lagerung

Achtung!

Ziehen Sie vor allen Reinigungsa- und Wartungsarbeiten den Netzstecker! Verletzungsgefahr durch Stromstöbe!

Achtung!

Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr!

Achtung!

Vor allen Reinigung- und Wartungsarbeit-ien ist das Gerat drucklos zu machen! Verletzungsgefahr!

Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsd oder Lösungsmittel; diese können die Kunststoffe des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressorarf nicht mit Wasser, Lösungsmitteln o. A. gereinigt werden.

Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleiße: Riemen und Kupplung nicht zwingend im Lieferumfang enthalten!

Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge.

Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

Lagerung (Bild 1, 2)

Netzstecker, Schlauch und Zubehör

• Das Netzkabel (6) kann seitlich im Fach am Kompressor verstaut werden.
• Der Druckschlauch kann Werkzeugfach verstaut werden.

Transport (Bild 5)

Das Gerät kann am Handgriff (1) transportiert werden.

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Führten Sie defekte Bauteile der Sondermullentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte)dürfen nicht in den Hausmull!

Dieses Symbol weist daraufhin, dass diesen Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf.

Dieses Produkt muss bei einer darauf vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektron- und Elektronik- Altgeräte geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die früig in Elektro- und Elektronik-Altg+eräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Durch die sachgemäß Entsorgung these Products tragen Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder ihrer Müllabfuhr.

13. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Kompressor lauft nicht.	·Netzspannung nicht vorhanden. ·Netzspannung zu niedrig. ·Außentemperatur zu niedrig. ·Motor überhützt.	·Kabel, Netzstecker, Sicherung und Steckdose überprüfen. ·Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden. ·Nicht unter +5° C Außentemperatur betreiben. ·Motor abkühlen setzen ggf. Ursache der Überhitzung beseiti-gen.
Kompressor lauft, jedoch kein Druck.	·Rückschlagventil undicht ·Dichtungen kaputt.	·Rückschlagventil austauschen. ·Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen setzen.
Kompressor lauft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.	·Schlauchverbindungen undicht. ·Schnellkupplung undicht.	·Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen. ·Schnellkupplung überprüfen, ggf.ersetzen.

Garantiebedingungen

Revisionsdatum 28. Mai 2020, 9:14 AM

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Servicerufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käfer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von denen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräe oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräe bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

• Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstanden sind.

• Schaden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schaden und/oder Abnutzung von Verschleißteilen.

• Mangel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalte sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unherblich sind.

• Geräe an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntnisierung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, -herin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte konnen nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit tragt der Käufer generell die Transportkosten und das Transportrisiko.

Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitaums - ausreichend frankiert, unter Bechtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser ServiceCenter eingeschiedte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zuckr. Konnen Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaffen Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und VerschleB berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtre- oder übertragbar.

1. For die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center (via Post, eMail oder Telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx.

Bittle senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Fur die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sie rechtzeitig.

2. Verschleibeile - VerschleiBeile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen VerschleiBteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

3. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unseren Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

4. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils actuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www. scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburg Str. 69 - 89335 Ichenhausen (Deutschland) - www.scheppach.com

Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch uber 24 Monate; landerbezogen konnen erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Vorameldung gehalten wir uns jederzeit vor.

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Dear Customer,

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburgstraße 69
D-89335 Ichenhausen

Chers clients,

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburgstraße 69
D-89335 Ichenhausen

KAERE KUNDE

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Arade Kund,

CE - Konformitätserklarung Originalkonformitätserklarung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburgr Str. 69, D-89335 Ichenhausen

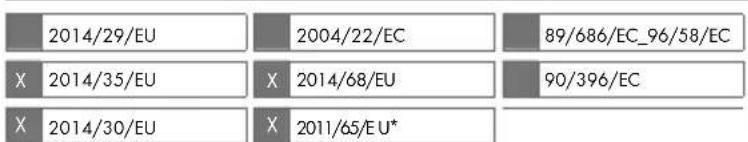

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Anteil	PL	deklarujé, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	LT	pareiška, taip atitiktis pagal ES direktyvos ir standartai ši straipsni
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	HU	az EU-irányel és a vonałkoź szabványok szerinti kõvetkezo megfeleloségi nyilatkozato tese zi a termékre
IT	dichiara la seguente conformità seconde le dirittive e le normalite UE per l'articolo	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
ES	declarça la conformidad sugüente según la directiva la UE y las normas para el articulo	CZ	prohlăsuje následujic shodu podle smernice EU a norem pro vyrobek
EE	kinnitab järgmist vastavus vastavalt Eli direktivi ja standardite järgmist artiklinumbrit	SK	prehlasujé nasledujúcu zhodu podla smernice EU a norem pre vyrobok
DK	erklær hermed, at folgende produkt er i overensstemmelse med nedenstende EUdirectiver og standarder	HR	ovime izjavlijué da postoji sukladnost prema EU-smjernica i normama za slípedece article
NL	verkaart hierbij dat het volgende arteriel voldoet aan deaarop betrekking hebbende EG-richlijnen en normen	RS	potvrduje sledeću uskladenos prestma smernicama EZ i normama za artikal
FI	vakuuttä titen, että seuraava tuote täytää ala esitetý EU-direktivit ja standardcit	LV	apliecina šādu saskaṇā ar ES direktīvu atbilstfibas un standari Šādu rakstu
SE	försakrar härmed fällande overensstammelse enligt EU-direktiv och standarder für fällande artikeln	BG	deknapnupa cβotbēthto cβotbēctctbne cβlʌpno Μιpek-Tɪba ha EC n Hörpmi 3a apɪnkūn

Marke / Brand: Scheppach

Art.-Bezeichnung / Article name: KOMPRESSOR - Air Force 4

COMPRESSOR - Air Force 4

COMPRESSEUR - Air Force 4

Art.-Nr./Art.no.:5906137901

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklarung trägt der Hersteller.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 28.05.2020

First CE: 2019

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer sãmtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler

unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teileträgt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
