BRUKSANVISNING IB 740 Adv Kärcher

Afslut grundindstillinger

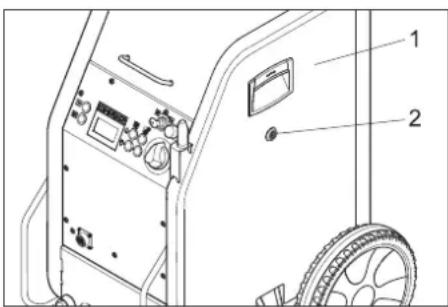

1 Sidekledning
2 Hurtiglås

→ Hurtigläs äpnes ved å dreie mot klokka.
→ Ta av sidekledningen.

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Miljöskydd. . . . . . . . . . . . . . SV .. 1

Säkerhetsanvisningar ..... SV .. 1

Ändamålsenlig användning. SV .. 2

Skötsel och underhåll ..... SV .. 6

Åtgärder vid störningar .... SV .. 6

Tekniska data .... SV .. 9

Tillbehör ...... SV . 10

Garanti . . . . . . . . . . . . SV . 10

EU-försäkran om överensstämmelse . . . . . . . . . . . . . . . . . . . . . . . . . . SV . 10

Miljöskydd

	Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.
	Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Aggregatet får endast hanteras av personer som läst och förstått denna bruksanvisning. Det är mycket viktigt att alla säkerhetsanvisningar beaktas.

→ Förvara denna bruksanvisning på sådant sätt att den alltid finns tillgänglig för användaren.

Risknivåer

⚠️Fara

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

△Varning

För en möjlig farlig situation som kan leda till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Risk för skador på grund av omkringflygande torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar arbetsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning)

Ta inte i munstycket, eller torrisstrålen, under drift.

⚠️Fara

Risk för kvävning på grund av koldioxid. Torrispelletsen består av koldioxid i fast form. Under drift stiger koldioxidhalten i luften vid arbetsplatsen. Ha tillräcklig ventilation vid arbetsplatsen, använd vid behov personlarm. Tecken på hög koncentration av koldioxid i inandningsluften:

- 3...5%: huvudvärk, hög andningsfrekvens.

- 7...10%: huvudvärk, illamående, ev. medvetslöshet.

Stäng omedelbart av aggregatet om dessa symtom uppträder och gå ut i friska luften. Förbättra ventilationen innan arbetet återupptas, eller använd andningsskydd. Koldioxid är tyngre än luft och samlas i trånga utrymmen, lägre liggande utrymmen eller i tillslutna behållare.

Se till att arbetsplatsen är ordentligt ventilerad.

Beakta torristillverkarens säkerhetsdata- blad.

⚠️Fara

Risk för personskador genom elektrostatiska urladdningar, risk för skador på elektroniska komponentgrupper. Under rengöring kan elektrisk uppladdning ske hos det objekt som rengörs. Jorda rengöringsobjektet och bibehåll denna jordning under hela rengöringsarbetet.

⚠️Fara

Risk för skada på grund av elektrisk stöt. Skilj nätkontakt från eluttag innan styrskåpet öppnas.

⚠️Fara

Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla aggregatdelar, utan skydd.

⚠️Fara

Risk för skador på grund av omkringflygande torrispellets eller smutspartiklar. Använd tätslutande skyddsglasögon.

Risk för hörselskador. Använd hörselskydd.

⚠️Fara

Risk för skador på grund av omkringflygan- de torrispellets eller smutspartiklar.

Använd skyddshandskar enligt EN 511 och långarmad skyddsklädsel.

⚠️Fara

Risk för skada på grund av elektrisk stöt. Skilj nätkontakt från eluttag innan styrskåpet öppnas.

Allmänna säkerhetsanvisningar

⚠️Fara

Risk för skador vid oavsiktlig start av aggregatet. Skilj nätkontakten från eluttaget innan arbete utförs på aggregatet.

⚠️Fara

Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skyddsklädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet värmas upp.

Stoppa aldrig torris i munnen.

△Varning

Risk för olycksfall på grund av strålsprutans rekylkraft. Leta upp säker plats att stå på och håll fast strålsprutan ordentligt innan startspaken på sprutan aktiveras.

⚠️Fara

Risk för skador på grund av omkringflygande föremål. Fixera lätta rengöringsobjekt för att förhindra att de följer med torrisstrålen.

⚠ Varning

Använd inte apparaten om andra personer befinner sig i dess närhet, detta gäller om de inte bär skyddskläder.

Använd inte maskinen om en anslutningsledning eller viktiga maskindelar är skadade, t.ex. säkerhetsanordningar, strålmedelslang eller strålpistol.

Klämrisk genom doseringsanordningen. Innan skyddsplåten i torrisbehållaren tas bort måste aggregatets nätkontakt ovillkorligen skiljas från eluttaget.

Föreskrifter och riktlinjer

För denna anläggning gäller följande föreskrifter och riktlinjer i Förbundsrepubliken Tyskland (kan erhållas på förlaget Carl Heymanns Verlag KG, Luxemburger Straße 449, D-50939 Köln):

– BGV D 26 Strålarbeten
- Manual för BGV D 26
– BGR 117 Arbete på små ytor
– BGR 189 Användning av skyddsklädsel
– BGR 195 Användning av skyddshandskar
– BGR 500 Arbeta med strålaggregat
– BGR 534 Arbete på små ytor
- BGI 836 Gasvarnare

Säkerhetsanordningar

Nödstoppsknapp

Om nödstoppsknappen trycks in stoppas torrisdoseringen och luftströmmen från munstycket avbryts.

Avstängning vid nödfall

→ Släpp strålsprutans startspak.
→ Tryck på nödstoppsknappen.

Torrisdoseringen stoppas och luftströmmen från munstycket avbryts.

→ Bryt tryckluftsförsörjningen.

Ändamålsenlig användning

Aggregatet är avsett för borttagning av smuts med hjälp av torrispellets som påskyndas av en luftstråle.

Aggregatet får inte användas i omgivning där explosionsrisk föreligger.

Endast torrispellets får användas som strålmedel. Användning av andra strålmedel kan leda till skador på aggregatet.

Funktion

Tryckluft när strålsprutan via en tryckregleringsventil. Ventilen öppnas när startspaken på strålsprutan aktiveras, och luftstrålen strömmar ur strålsprutan. Dessutom doseras torrispellets in i luftstrålen via doseringsanordningen. Hos versionen "B 7/40 Advanced" kan doseringen stängas av på strålpistolen. Torrispelletsen stöter emot den yta som ska rengöras och avlägsnar smutsen. Genom de 79 °C kalla torrispelletsen uppstår dessutom värmespänningar mellan smuts och rengöringsobjekt; även dessa spänningar bidrager till att smutsen löses upp. För övrigt förvandlas torrisen omgående till koldioxid i gasform när den träffar ytan och har då 700 gånger

större volym. Av torrisen borttagen smuts sprängs på detta sätt bort.

Under drift sörjer en vibrator på torrisbehållaren för kontinuerlig påfyllning av torrispellets.

Reglage

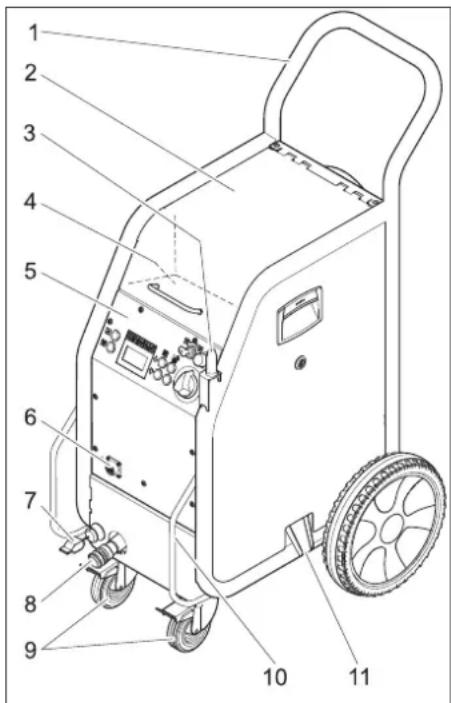

Aggregat

1 Skjuthandtag
2 Lock torrisbehållare
3 Hållare för strålspruta
4 Förvaringsfack för tillbehör
5 Användningsområde
6 Koppling styrledning
7 Jordningskabel med klämma (endast IB 7/40 Advanced, tillval för IB 7/40 Classic)
8 Koppling med strålmedelslang
9 Styrhjul med parkeringsbroms
10 Transporthandtag, skyddsbygel
11 Torristömning, för tömning av behållare

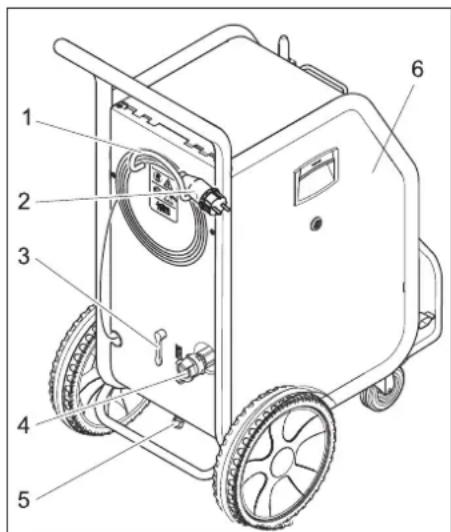

3 Tryckavlastningsventil, tömning av kondensat i vattenavskiljaren
4 Tryckluftanslutning
5 Kondensatutsläpp
6 Säkring F1, under sidoskyddet

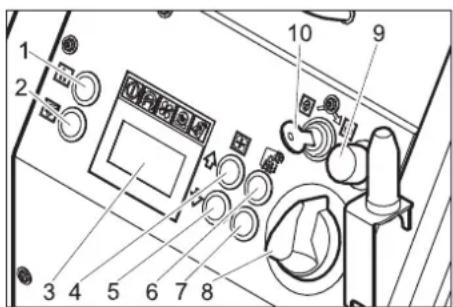

Användningsområde

1 Knapp Statistik, återställa räkneverk
2 Knapp Tömning torrisbehållare
3 Display
4 Knapp Öka stråtryck
5 Knapp Minska stråltryck
6 Knapp Öka torrisdosering
7 Knapp Minska torrisdosering
8 Huvudreglage
9 Nödstoppsknapp
10 Nyckelbrytare

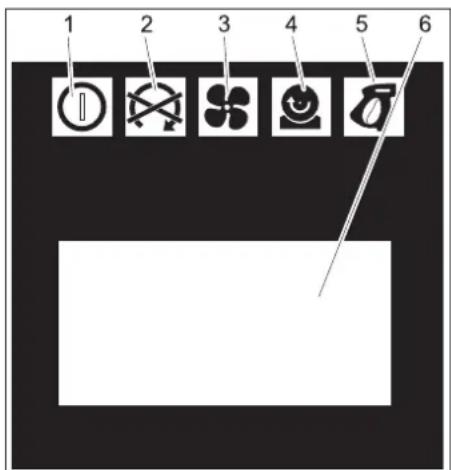

Display

1 2 3 4 5 6

1 Kontrollampa styrspänning grön: Styrspänning ok röd: Styrspänning för låg gul: Tömning torrisbehållare aktiv
2 Kontrollampa Nödstopp röd: Nödstoppsknapp intryckt grön: Nödstoppsknapp inte intryckt
3 Kontrollampa tryckluft grön: Tryck ok orange: Valt stråltryck inte uppnätt röd: För lågt tryck (under 0,15 MPa/1,5 bar)
4 Kontrollampa doseringsanordning grön: Drift ok röd: Driftstörning
5 Kontrollampa strålpistol grön: Strålpistol fungerar orange: Strålpistolens startspak aktiverad under uppstarten. röd: Strålpistolen urtagen eller stylledning skadad
6 Indikeringsfält

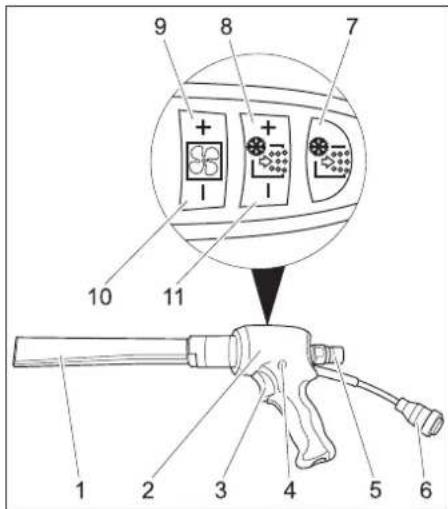

Strålanordning

6 Koppling stylledning

Endast hos IB 7/40 Advanced:

7 Knapp Torrisdosering på/av

Lyser röd när torrisdoseringen är avstängd

8 Knapp Öka torrisdosering

9 Knapp Öka stråtryck

10 Knapp Minska strältryck

11 Knapp Minska torrisdosering

Idrifttagning

⚠️Fara

Risk för skador på grund av omkringflygan- de torrispellets.

Kontrollera korrektheten hos alla komponentgrupper, speciellt strälmedelsslangen, när aggregatet förbereds. Ersätt skadade komponentgrupper med nya.

Rengör nedsmutsade maskinkomponenter och kontrollera att funktionen är korrekt.

→ Placera aggregatet på vägrätt, jämnt underlag och spärra styrullarnas parkeringsbroms.

→ Anslut strålmedelsslangen till aggregatet och säkra den.

→ Anslut strålsprutan till strålmedelslangen och säkra den.

→ Förbind stylledning med aggregatet.

→ Förbind stylledning med strålspruta.

Munstycken

Observera

Munstycke väljs mot bakgrund av arbetsmaterial hos det objekt som ska rengöras samt nedsmutsningsgraden.

Alla munstycken skuvas fast på strålsprutans gängning utan verktyg. På munstycket placerade nyckelytor är avsedda att användas när fastsittande munstycken ska lossas medhjälp av u-nyckel.

⚠️Fara

Risk för skador vid oavsiktlig start av ma- skinen. Stäng av maskinen innan mun- stycket byts ut.

⚠ Varning

Risk för personskador vid beröring av det kalla munstycket. Värm upp munstycket innan beröring eller bär handskar.

Varning

Fara på grund av kallsvetsning. Stryk medföljande fett på munstycksgängningen före montering.

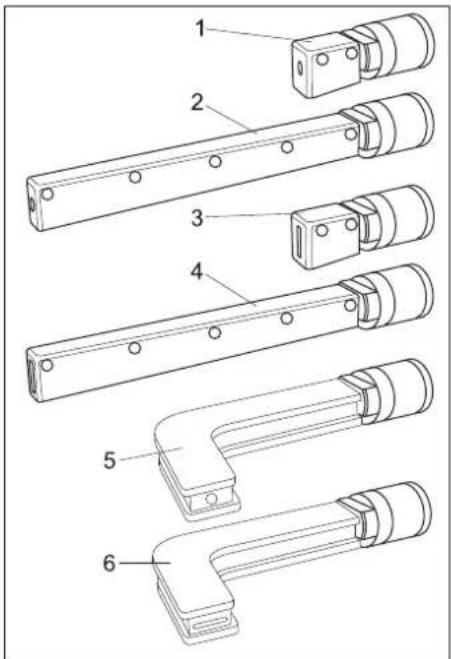

Strålmunstycken

Vid sidan av det medföljande flatstrålemunstycket finns andra flat- och rundstrålemunstycken i olika utföranden att få som tillbehör.

1 Rundstrålemunstycke, kort

2 Rundsträlemunstycke, långt

3 Flatstrålemunstycke, kort

4 Flatstrålemunstycke, långt, medföljer leveransen

5 Rundstrålemunstycke, vinklat, med gummiarmering

6 Flatstrålemunstycke, vinklat, med gummiarmering

→ Sätt munstycket på gängfästet på sträl- pistolen och skruva fast för hand.

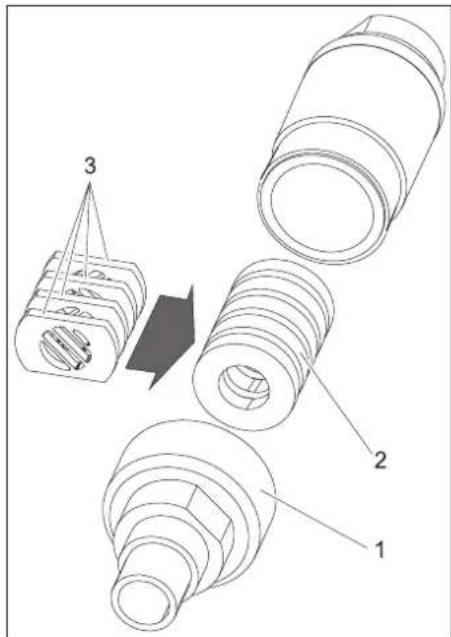

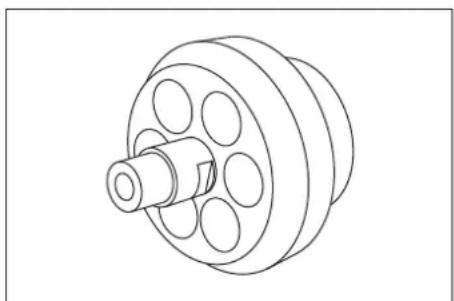

Scramblern delar torrispelletsen i mindre bitar och den monteras mellan strålspruta och munstycke.

Inställningen av de fyra håplattorna i scramblern avgör graden av finfördelningen.

Välj finfördelningsgrad:

1 Skruvkoppling
2 Magasin
3 Hålskiva
→ Skruva bort skruvkopplingen.
→ Tag ut magasinet med hålskivorna.

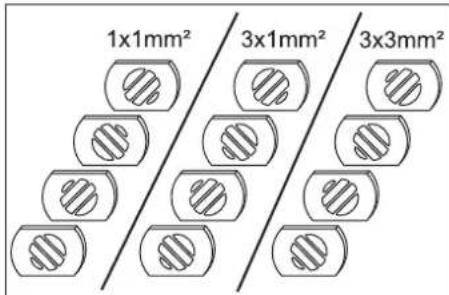

1x1mm² 3x1mm² 3x3mm²

→ Följ instruktionen ovan när hålskivorna sätts in i magasinet (tre möjligheter). Mättuppgiften i bilden baserar på storleken hos genomströmningsöppningen.
→ Sätt in magasin med hålskivor i Scramblern.
→ Skruva på skruvkopplingen och drag fast den.

Munstycksförlängning (tillbehör)

Mellan strålspruta och munstycke kan en förlängning placeras.

Handtaget kan fästas på förlängningen.

Arbetsbelysning (tillbehör)

Arbetsbelysningen monteras mellan sträl- pistol och munstycke. Start och avstäng- ning beskrivs i kapitlet "Hantering/ Grundinställningar".

Ansluta tryckluft

Observera

För störningsfri drift måste fuktandelen i tryckluften vara låg (maximalt 5% relativ luftfuktighet, upptiningspunkt under 0°C).

Tryckluften måste vara fri från olja, smuts och främmande partiklar.

Tryckluften måste vara torr och oljefri, minst en efterkylare och en avskiljare måste vara ansluten bakom kompressorn.

→ Stäng tryckavlastningsventilen.

→ Koppla på ledning med inkommande tryckluft till aggregatets tryckluftsanslutning.

Det maximalt tillåtna försörjningstrycket på 1MPa (10 bar) får inte överskridas.

Ansluta till nätet

⚠️Fara

Risk för elektrisk stöt.

Det eluttag som används måste vara installerat av elektriker samt motsvara IEC 60364-1.

Maskinen får endast anslutas till en strömförsörjning med skyddsjord.

Eluttaget som används måste vara lättillgångligt och befinnas sig på en höjd på mellan 0,6 m och 1,9 m från golvet.

Eluttaget som används måste befinna sig inom användarens synfält.

Aggregatet måste vara säkrat med jordfelsbrytare typ B, 30 mA.

Kontrollera att aggregatets nätkabel är felfri före varje användning. Använd inte aggregat med skadad kabel. Låt elektriker byta ut skadad kabel.

Förlängningskabeln måste säkerställa IPX4-skydd och kabelns utförande måste minst motsvara H 07 RN-F 3G1,5.

→ Anslut nätkontakt till vägguttag.

Handhavande

Fylla på torris

⚠️Fara

Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla aggregatdelar, utan skydd. Använd skyddshandskar och skyddsklädsel.

→ Öppna locket på torrisbehållaren.
→ Kontrollera om det finns främmande partiklar och kondensat i torrisbehållaren och tag i så fall bort detta.
→ Fyll på torrispellets i behållaren.

Varning

Risk för skador på aggregatet. Endast torrispellets får användas som strålmedel. Vid användning av andra strålmedel förfaller garantin.

→ Stäng locket på torrisbehållaren.

Observera

Det är bra att förbruka alla pellets i behållaren innan ny torris fylls på; detta för att undvika störningar på grund av torrispellets som smält. Kör tom torrisbehållaren inför längre arbetspauser, eller töm den med hjälp av funktionen torristömningen.

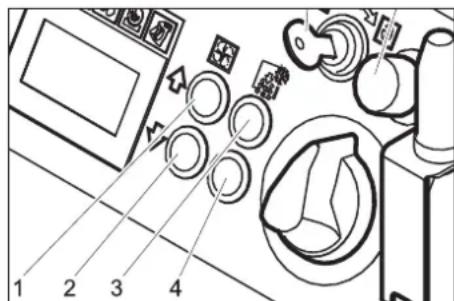

Inställningar

Anvisning

Inställningarna väljs mot bakgrund av arbetsmaterial hos det objekt som ska rengöras samt nedsmutsning.

→ Frigör nöd-stopp-knappen genom att vrida den.

→ Ställ huvudreglaget på "I".
→ Vrid nyckelbrytaren medsols.
→ Ställ in stråltrycket med knapparna öka/minska stråltryck.

Anvisning

Ju högre inställt stråltryck, desto högre (mera aggresiv) rengöringsverkan.

→ Ställ in torrisdosering med knapparna öka/minska torrisdosering.
→ Vrid nyckelbrytaren motsols och drag ur nyckeln.

Den automatiska förslutningen av nyckelhålet förhindrar nedsmutsning under drift.

När nyckeln är urdragen är aggregatet säkrat mot förskjutning av inställningarna och återställning av statistikvärden.

Drift

→ Utför underhållsarbete "dagligen före uppstart" (se avsnitt "Underhåll och skötsel").

⚠️Fara

Risk för skador på grund av omkringflygande torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar arbetsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning)

Ta inte i öppningen på munstycket, eller i torrisstrålen, när aggregatet arbetar.

Innan anslutningarna mellan strålspruta och strålmedelslang, samt mellan strål-

medelslang och aggregat, tas bort måste tryckluftsförsörjningen till aggregatet ovillkorligen brytas, aggregatet görs trycklöst och nätkontakten måste skiljas från eluttaget.

→ Spärra av arbetsområdet för att förhindra tillträde för personer när arbete pågår.

⚠️Fara

Risk för kvävning på grund av koldioxid. Torrispelletsen består av koldioxid i fast form. Under drift stiger koldioxidhalten i luften vid arbetsplatsen. Ha tillräcklig ventilation vid arbetsplatsen, använd vid behov personlarm. Tecken på hög koncentration av koldioxid i inandningsluften:

• 3...5%: huvudvärk, hög andningsfrekvens.
• 7...10%: huvudvärk, illamående, ev. medvetslöshet.

Stäng omedelbart av aggregatet om dessa symtom uppträder och gå ut i friska luften.

Förbättra ventilationen innan arbetet återupptas, eller använd andningsskydd. Beakta torristillverkarens säkerhetsdatablad.

⚠️Fara

Fara genom hälsovådliga substanser Om hälsovådligt damm kan uppstå under bearbetningen måste motsvarande säkerhetsåtgärder vidtagas innan arbetet påbörjas.

⚠️Fara

Risk för explosion!

Bearbeta inte lättmetall och delar innehållande järn samtidigt.

Bearbetas lättmetall och järnhaltiga delar omväxlande måste arbetsplatsen och alltid uppsugningsanordningen rengöras mellan de olika materialen.

→ Sörj för tillräcklig ventilation vid arbete på små ytor så att koldioxidkoncentrationen i rumsluften hålls under riskvärdet.
→ Fixera vid behov rengöringsobjektet.

⚠️Fara

Risk för personskador genom elektrostatiska urladdningar, risk för skador på elektroniska komponentgrupper. Under rengöring kan elektrisk uppladdning ske hos det objekt som rengörs. Jorda rengöringsobjektet och bibehåll denna jordning under hela rengöringsarbetet.

△Varning

Risk för skador orsakade av främmande föremål som fallit ner i torrisbehållaren. Se till att locket till torrisbehållaren är stängt under användning.

→ Anslut jordningskabeln (endast hos IB 7/40 Advanced) på ett elektriskt ledande sätt till rengöringsobjektet, eller jorda rengöringsobjektet på ett annat sätt.
→ Använd skyddsklädsel, skyddshandskar, tätslutande skyddsglasögon och hörselskydd.
→ Starta tryckluftsförsörjningen.
→ Frigör nöd-stopp-knappen genom att vrida den.

→ Sök upp säker plats att stå på och var beredd på strålsprutans rekylkraft så att du inte tappar balansen.
För att förhindra kraftig rekyl kan man ställa in strältrycket så att det ökar långsamt (se "Hantering/Grundinställningar", menypunkt Softstart).
→ Tryck in låsknappen till strålpistolen.
→ Starta torrisstrålen genom att dra i startspaken och utför rengöringsarbetet.

Observera

Hos varianten IB 7/40 Advanced kan doseringen av torrispellets startas och stoppas med knappen torrisdosering på/av, som finns på strålsprutan. Vid frånslagen dosering lyser knappen röd, på displayen visas "Ice off".

Dessutom kan på varianten B 7/40 Advanced stråltrycket och mängden torris ställas in på strålsprutan.

△Varning

Risk för skador på doseringsanordningen på grund av smuts. Låt locket på torrisbehållaren vara stängt när strålarbete pågår så att bortspolade smutspartiklar inte kan tränga in.

Avstängning vid nödfall

→ Släpp strålsprutans startspak.
→ Tryck på nödstoppsknappen.
Torrisdoseringen stoppas och luftströmmen från munstycket avbryts.
→ Bryt tryckluftsförsörjningen.

Ibrukttagning efter nödstopp.

→ Frigör nöd-stopp-knappen genom att vrida den.

Avbryta driften

→ Släpp strålsprutans startspak.
→ Vid arbetspauser kan strålsprutan placeras i hållaren på aggregatet.

Observera

Vid längre stilleständsperioder kan torrispelletsen i torrisbehållaren smälta. Avbryt, om möjligt, inte arbetet under mer än 20 minuter. Töm torrisbehållaren vid längre stopp.

Tömma ut kondensat

En vattenavskiljare renar tryckluften som tillförts aggregatet. Kondensat samlas då i vattenavskiljaren som måste tömmas då och då.

→ Ställ ett uppsamlingskärl under kondensatavtappningen.
→ Öppna tryckavlastningsventilen långsamt och vänta tills kondensatet har försvunnit ur aggregatet.

Observera

Kassera kondensatet på ett miljövänligt sätt.

Statistikfunktion

Hämta värden

→ Ställ huvudreglaget på "I".
→ Tryck kort på knappen Statistik, driftstiden visas.
t: Driftstid efter senaste återställning. T: Total driftstid.

→ Tryck kort på knappen Statistik, den bearbetade torrismängden visas.
m: Torrismängd efter senaste återställning.
M: Total torrismängd.

→ Tryck kort på knappen Statistik, den genomsnittliga torrisförbrukningen visas.

q: Genomsnittlig torrisförbrukning efter senaste återställning.

Q: Genomsnittlig torrisförbrukning totalt.

Återställa värden

→ Vrid nyckelbrytaren medsols.
→ Tryck på knappen Statistik under fyra sekunder.

Observera

Totalvärden kan inte raderas.

Grundinställningar

→ Tryck in knapparna Öka stråltryck och Minska stråltryck samtidigt och håll kvar, vrid nyckelbrytaren medsols.

Knapparna har följande funktioner i driftsläget grundinställningar:

Menypunkt	Inställningsområde	Beskrivning
Softstart	0, 1, 2, 3, 4, 5 sek-under	Mjukstart, tid innan valt stråltryck är uppnått
T_Dump	1, 2, 3, 4, 5 minuter	Torristömningsperioden
Språk:	meter, imperial	Mättenheter meter: kg/h, MPa imperial: lbs, psi
Lighting	PÅ/AV Slå	på/stäng av mun-styckesbelysning (tillval)

Menypunkt	Inställningsområde	Beskrivning
Demomode	PÅ/AV Demonstrationsdrift:Hantering simuleras, tryckluft- och torrisframmatning är spärrad.

Avsluta grundinställningar

→ Vrid nyckelbrytaren motsols.

Ta ur drift

⚠️Fara

Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla aggregatdelar, utan skydd. Använd skyddshandskar och skyddsklädsel.

⚠️Fara

Risk för skador på grund av omkringflygande torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar arbetsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning)

→ Stäng tryckluftsförsörjningen.
→ Ställ ett uppsamlingskärl under kondei satavtappningen.
→ Öppna tryckavlastningsventilen långsamt och vänta tills kondensat och tryckluft har försvunnit från aggregatet.
→ Placera uppsamlingskärl under torristömningen.
→ Tryck på knappen Tömning torrisbehållare och vänta tills torrisbehållaren är tom. Torristömningen slutar när den inställda perioden har gått (se "Grundinställningar"). Tryck flera gånger på knappen Tömning torrisbehållare, om detta behövs.

Observera

Kassera kondensatet på ett miljövänligt sätt.

→ Stäng av strömbrytaren "0/OFF".
→ Skilj aggregatet från ledningen för tryckluftsinflöde.
→ Dra ut nätkontakten ur vägguttaget.
→ Rengör och linda upp jordningsvajern.

Transport

⚠️Fara

Risk för olyckor på grund av torrisrester i aggregatet. Före transport i täckta fordon måste all torris vara borttagen ur aggregatet så att medföljande personer inte utsätts för risker på grund av koldioxid.

Varning

Risk för person och egendomsskada! Observera vid transport maskinens vikt.

→ Utför samtliga steg i kapitlet "Urdrifttag ning" före transporten.
→ Lasta ur aggregatet från transportfordnet.
→ Spärra styrrullarnas bromsar.
→ Fixera aggregatet med spännband på fordonet.

Förvaring

Varning

Risk för person och egendomsskada! Observera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus.

⚠️Fara

Risk för kvävning på grund av uppsamlad koldioxid. Torrispelletsen får endast lagras på väl ventilerade platser.

Skötsel och underhåll

Underhållsanvisningar

Grundläggande för en driftssäker anläggning är regelbundet underhåll enligt följan-de underhållsschema.

Använd uteslutande originalreservdelar från tillverkaren eller delar som rekommenderas av denne såsom

• reserv- och förslitningsdelar,
• tillbehör,
  – drivmedel,
• samt rengöringsmedel.

⚠️Fara!

Olycksfallsrisk vid arbeten på aggregatet. Utför samtliga steg i kapitlet "Urdrifttagning" innan arbete utförs på aggregatet.

⚠️Fara

Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skyddsklädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet värmas upp.

Stoppa aldrig torris i munnen.

△Varning

Skaderisk. Rengör ej strålsprutan med lösningssmedel, bensin eller oljehaltigt rengöringsmedel.

Underhållskontrakt

För att garantera en tillförlitlig drift av anläggningen rekommenderar vi att underhållskontrakt finns. Kontakta Kärcher Kundtjänst.

Underhållsschema

Dagligen före uppstart

→ Kontrollera att strålmedelslangen inte har sprickor, brytställen och andra skador. Mjuka ytor är ett tecken på invändigt slitage hos slangen. Ersätt defekt eller utsliten slang med ny sådan.
→ Kontrollera att inte elkablar och kontakter är skadade. Låt kundservice byta ut defekta delar.

Var 100:e drifttimme

→ Kontrollera om anslutningar på strålmedelslangen, på aggregatet och på strålsprutan är skadade eller slitna. Låt kundservice byta ut defekt slang, defekta anslutningar på aggregatet eller på strålsprutan.
→ Kontrollera skador och otäthet hos doseringsanordningen. Kontakta kundservice om skador/otäthet fastställs.
→ Kontrollera att hjulmuttrar är ordentligt åtdragna på bakhjulen.

Var 500: timme eller årligen

→ Låt kundservice kontrollera aggregatet.

Vartannat år

→ Byt ut strålmedelslangen minst vartannat år.

Öppna aggregatet

För genomförande av vissa underhållsarbeten måste sidoskydden på aggregatet tas bort:

1 Sidoskydd
2 Snabbförslutning

→ Öppna snabbförslutning motsols.
→ Tag av sidokåporna.

Underhållsarbeten

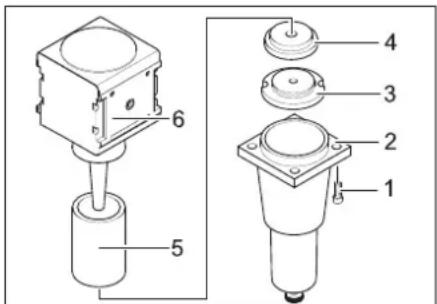

Byt ut filterinsats i vattenavskiljaren

1 Skruv
2 Underdel
3 Mutter
4 Bricka
5 Filterinsats
6 Överdel

→ Skruva bort fyra skruvar.
→ Lyft bort underdel.
→ Skruva bort mutter.
→ Tag bort bricka.
→ Tag bort filterinsats och ersätt denna med ny insats.
→ Sätt sedan ihop vattenavskiljaren i omvänd ordningsföljd.

Kontroller

Fackman måste, enligt BGV D 26, utföra följande kontroller på aggregatet. Kontrollresultaten måste finnas nedtecknade i ett kontrollcertifikat. Ansvarig för aggregatet måste spara certifikatet fram till nästa kontroll.

Efter stilleståndsperiod på mer än ett år

→ Kontrollera aggregatets tillständ och funktion.

När aggregatet flyttats

→ Kontrollera aggregatets tillständ, funktion och placering.

Efter underhållsarbeten eller förändringar som kan påverka driftssäkerheten

→ Kontrollera aggregatets tillständ, funktion och placering.

Åtgärder vid störningar

⚠️Fara!

Olycksfallsrisk vid arbeten på aggregatet. Utför samtliga steg i kapitlet "Urdrifttagning" innan arbete utförs på aggregatet.

⚠️Fara

Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skyddsklädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet värmas upp.

Stoppa aldrig torris i munnen.

Fel med visning på displayen

Visning på dis-playen	Kontrollampa (KL)	Möjlig orsak Åtgärd Av vem
E001 KL	styrspänning ly-ser röd	Styrspänning för låg Stäng av m	maskinen, vänta en kort stund, slå på ma-skinen.Eluttag måste kontrolleras.Om felkoden visas igen, ta kontakt med Kärchers-kundtjänst.	Operatör
E002 KL	nödstopp lyser röd	Nödstoppsknappen är intryckt.	Frigör nöd-stopp-knappen genom att vrida den. Operatör
E003 KL	tryckluft lyser röd	Tryck för lågt i tryckluftförsörj-ningen	Öka trycket.Stäng av maskinen, vänta en kort stund, slå på ma-skinen.	Operatör
E004 KL	dosering lyser röd	Störning i doseringsenheten Stäng	ang av maskinen, vänta en kort stund, slå på ma-skinen.Om felkoden visas igen, ta kontakt med Kärchers-kundtjänst.	Operatör
E005 KL	strålpistol lyser röd	Förbindelsen mellan aggregat och strålpistol störd.	Kontrollera att kopplingarna i stylredningen är korrek-ta.Kontrollera om styrkabeln är skadad.	Operatör
E006 KL	strålpistol lyser röd	Kortslutning i strålpistol eller styrkabel	Byt ut strålpistol eller strålslang med styrkabel. Operatör
E007 KL	tryckluft lyser röd	Störning hos regleringsventilen till tryckluften	Kontakta kundservice. Operatör
E008 KL	strålpistol lyser orange	Strålpistolens startspak aktive-rades under uppstarten, eller när nödstoppsknappen släpp-tes.	Släpp strålpistolens startspak. Operatör

Fel utan visning på displayen

Störning Möjlig orsak	Åtgård Av vem
Inget meddelande på displayen trots tillslagen huvudbrytare	Nätkontakten ej isatt i vägguttaget. Anslut nätkontakten till ett vägguttag. Operatör
	Säkringen F1 har löst ut Ta bort sidoskyddet och regla upp säkringen F1 genom att trycka på den.	Operatör
Ingen tryckluftstråle trots utdragen startspak	För lågt tryck i tryckluftsförsörjning Kontrollera tryck. Operatör
	Stråltryck för lågt inställt Ställ in stråltryck högre. Operatör
	Spänningsförsörjning avbruten Kontrollera spänningsförsörjning. Kontrollampan "Aggregat på" måste lysa grön.	Operatör
	Nödstoppsknappen är intryckt. Släpp nödstopp-knappen genom att vrida den. Kontrollampan "Aggregat på" måste lysa grön.	Operatör
	Styrledning ej korrekt ansluten Kontrollera anslutning mellan stylredning och strålspruta samt mellan stylredning och aggregat.	Operatör
	Styrledning defekt Byt ut strålmedelslang. Operatör
Tryckluftstråle för svag	Stråltryck för lågt inställt Ställ in högre stråltryck. Operatör
	Tryckluftsförsörjningen har för lågt tryck eller kompressorns matningsmängd är för liten.	Kontrollera tryck och matningsmängd.	Operatör
	Filterinsats i vattenavskiljaren igensatt.	Byt ut filterinsats i vattenavskiljaren. Operatör
	Stopp i strålmedelslang eller strålspruta.	Låt strålmedelsslang och strålpistol tina och åtgärda stoppet. Öka arbetstrycket och / eller minska torrisdoseringen.	Operatör
Inga torrispellets i tryckluftstrålen	Torrisdosering frånslagen (endast IB 7/40 Advanced), knappen torrisdosering på/av på strålsprutan lyser röd, på displayen visas "Ice off".	Tryck på knappen Torrisdosering på strålpistolen.	Operatör
	Torrisbehållare tom	Fyll torrisbehållare	Operatör
	Torris har smält	Töm torrisbehållaren och fyll den med nya torrispellets.	Operatör
	Vibrator på torrisbehållaren arbetar inte	Kontakta kundservice.	Operatör
	Doseringsanordningens drivmotor överbelastad	Låt doseringsanordningen tina	Operatör
	Tryckluft kommer ut i torrisbehållaren	Rengör tryckutjämningskanal i doseringsanordningen.	Kundservice
	Doseringsbricka i doseringsenheten defekt	Byt ut doseringsbricka. Kundservice	ce

Tekniska data

Elanslutning
Spänning V 220...240
Strömart 1~
Frekvens Hz 50
Anslutningseffekt kW 0,6
Avledningsström, typ. mA 7,5
FI-jordfelsbrytare delta I i A 0,03
Tryckluft
Slang-märkdiameter Tum 1/2
Försörjningstryck (max.)	MPa (bar)	1,0 (10)
Försörjningstryck (min.)	MPa (bar)	0,2 (2)
Tryckluftsförbrukning	m3/min	0,5...3,5
Tryckluftskvalitet	*
Prestanda
Stråltryck (max.)	MPa (bar)	1,0 (10)
Diameter på torrispellets (max.)	mm	3
Torrisförbrukning kg/t 15...50
Mått
Innehåll torrisbehållare	kg	15
Bredd	mm	510
Djup	mm	768
Höjd	mm	1096
Vikt IB 7/40 Classic, driftsklar	kg	93
Vikt IB 7/40 Advanced, redo för användning	kg	95
Vikt IB 7/40 Classic, tom, utan tillbehör	kg	70
Vikt IB 7/40 Advanced, tom, utan tillbehör	kg	71
Vikt strålutrustning (strålmedelslang, strålpistol, verktygsväska)	kg	6,75
Strålsprutans rekylkraft (max.)	N	30
Strålpistolens vridmoment (max.), endast för vinkelmunstycke	N	8
Maskinvibrationer
Strålspruta	m/s2	1,2
Strålmedelslang	m/s2	1,2
* torr och oljefri, minst en efterkylare och en avskiljare måste vara ansluten bakom kompressorn.

Tryckluftsbehov

A Tryck i MPa
B Tryck i bar
C Volymström i m 3/min
1 raka munstycken
2 vinklade munstycken

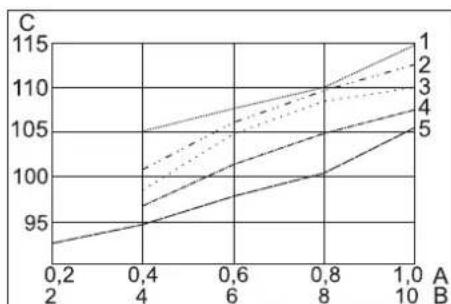

Bullernivå

A Tryck i MPa
B Tryck i bar
C Bullernivå i dB(A)
1 Rundstrålemunstycke, kort
2 Flatstrålemunstycke, kort
3 Flatstrålemunstycke, vinklat
4 Rundsträlemunstycke, långt
5 Flatstrålemunstycke, långt, medföljer leveransen

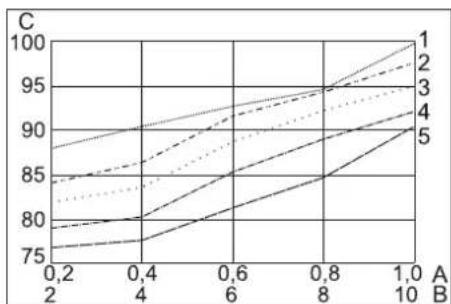

Ljudtrycksnivå

A Tryck i MPa
B Tryck i bar
C Ljudtrycksnivå i dB(A)
1 Rundstrålemunstycke, kort
2 Flatstrålemunstycke, kort
3 Flatstrålemunstycke, vinklat
4 Rundstrålemunstycke, längt
5 Flatstrålemunstycke, långt, medföljer leveransen

Tillbehör

Skyddsklädsel

Fullsiktsglasögon, anti-imma, artikelnr. 6.321-208.0

Handskar som skyddar mot kyla, med halk-hämmande profil, kategori III enligt EN 511, artikelnr. 6.321-210.0

Hörselskydd med huvudbygel, artikelnr. 6.321-207.0

Strålanordning

Rundstrålemunstycke, kort

Artikelnr. 4.321-236.0

Rundstrålemunstycke, långt

Artikelnr. 4.321-234.0

Flatstrålemunstycke, kort

Artikelnr. 4.321-237.0

Flatstrålemunstycke, långt, medföljer leveransen

Artikelnr. 4.321-235.0

Rundstrålemunstycke, vinklat

Artikelnr. 4.321-249.0

Flatstrålemunstycke, vinklat

Artikelnr. 4.321-250.0

Scrambler

Artikelnr. 4.110-015.0

Munstycksförlängning, 300 mm lång

Artikelnr. 5.760-001.0

Handtag

Artikelnr. 4.321-248.0

Arbetsbelysning

Artikelnr. 2.815-421.0

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantiperioden, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

EU-försäkran om överens- stämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Torrisstrålaggregat

Typ: 1.574-xxx

GS-STE-13 (i enlighet med)

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG
