Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Innehållsförteckning ..... SV .. 1

Om denna bruksanvisning. SV .. 1

Miljöskydd. . . . . . . . . . . . . SV .. 1

Garanti SV .. 1

Symboler i bruksanvisningen SV .. 1

Ändamålsenlig användning. SV .. 1

Säkerhetsanvisningar ..... SV .. 1

Aggregatelement ...... SV .. 2

Handhavande .... SV .. 2

Skötsel och underhåll ..... SV .. 4

Åtgärder vid fel . . . . . . . . SV .. 6

Tillbehör ...... SV .. 7

EU-försäkran om överensstämmelse . . . . . . . . . . . . . . . . . . . . . . . . . . SV .. 7

Installering av anläggningen (endast för fackkrafter) .... SV .. 7

Om denna bruksanvisning

Målgrupper för denna instruktion

- Alla användare: Användare är instruerad extrapersonal, driftansvarig och yrkesarbetare.

– Yrkesarbetare: Yrkesarbetare är personer som på grund av sin yrkesmässiga utbildning kan bygga upp anläggningar samt ta dessa i bruk.

Förklaring

Färskvatten

Vatten från vattenledningsnätet

Spillvatten

Nedsmutsat vatten som avges av högtryckstvätten

Bruksvatten

Av anläggningen renat vatten för återanvändning i tvättprogrammen (förtvätt, högtryckstvätt) med en högtryckstvätt.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade aggregat innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna därför skrotade aggregat till lämpligt återvinningsystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantiperioden, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

Symboler i bruksanvisningen

△FARA

För en omedelbart överhängande fara som kan leda till svåra skador eller döden.

⚠️ WARNING

För en möjlig farlig situation som kan leda till svåra skador eller döden.

FÖRSIKTIGHET

För en möjlig farlig situation som kan leda till lätta skador eller materiella skador.

Ändamålsenlig användning

Anläggningen renar avloppsvatten från fordonstvätten och ställer bruksvatten till förfogande för högtryckstvätten (maximalt

1 200 liter per timme). Bruksvattnet kan endast användas till tvättprogram (t.ex. förtvätt, högtryckstvätt). Bruksvattnet är inte lämpligt som spolvatten eller för påläggning av torkningsmedel och inte heller för andra ändamål.

Rengöringen sker genom:

– Partiklar som är svåra att avyttra sorteras bort i filamentfiltret.

Om vattennivån i pumpbassängen överstiger en bestämd höjd öppnas magnetventilen och vatten leds ut i avloppssystemet via aktivkolflitret.

Förutsättningar för störningsfri funktion:

– Bassängsystem enligt vattenschema i kapitlet "Funktion".

– Maximalt vattentillflöde 2000 l/h.

- Minimalt vattentillflöde 1 200 l/h.

– Avloppsvattnet i tillflödet till anläggningen innehåller maximalt 30 mg olja per liter vatten.

– Det av tillverkaren monterade oljeavskiljaren måste underhållas enligt föreskrifterna.

För att förhindra faror för personer, djur och materialskador ska du före första idrifttagningen av anläggningen läsa följande:

– denna bruksanvisning och då speciellt där angivna säkerhetsanvisningar

- medföljande "Säkerhetsanvisningar be- träffande anläggningar för smutsvatten- hantering"

– föreskrivna, gällande nationella riktlinjer Alla som arbetar med installering, ibruktagning, underhåll, service och handhavande måste

- vara kvalificerade för uppgiften,

- känna till innehållet i "Säkerhetsanvisningar beträffande anläggningar för smutsvattenhantering" och beakta dessa,

- känna till innehållet i, och beakta, denna bruksanvisning,

- samt vara informerade om, och beakta, gällande föreskrifter.

Maskinen får endast användas av personer som instruerats i handhavandet, eller tydligt visat att de klarar av att hantera maskinen och uttryckligen fått uppdraget att använda denna.

Aggregatet är inte avsett att användas av personer med fysiska, sensoriska eller psykiska funktionshinder.

Aggregatet får inte användas av barn eller personer som inte har tillräcklig kunskap.

⚠️FARA

Hälsorelaterade skador vid intag av bruksvatten. Det renade smutsvattnet har inte dricksvattenkvalitet. Det innehåller fortfarande restsmuts och rengöringsmedel.

⚠️FARA

Risk för skada på grund av elektrisk stöt. Alla metalldelar som kan beröras måste anslutas till potentialutjämningen.

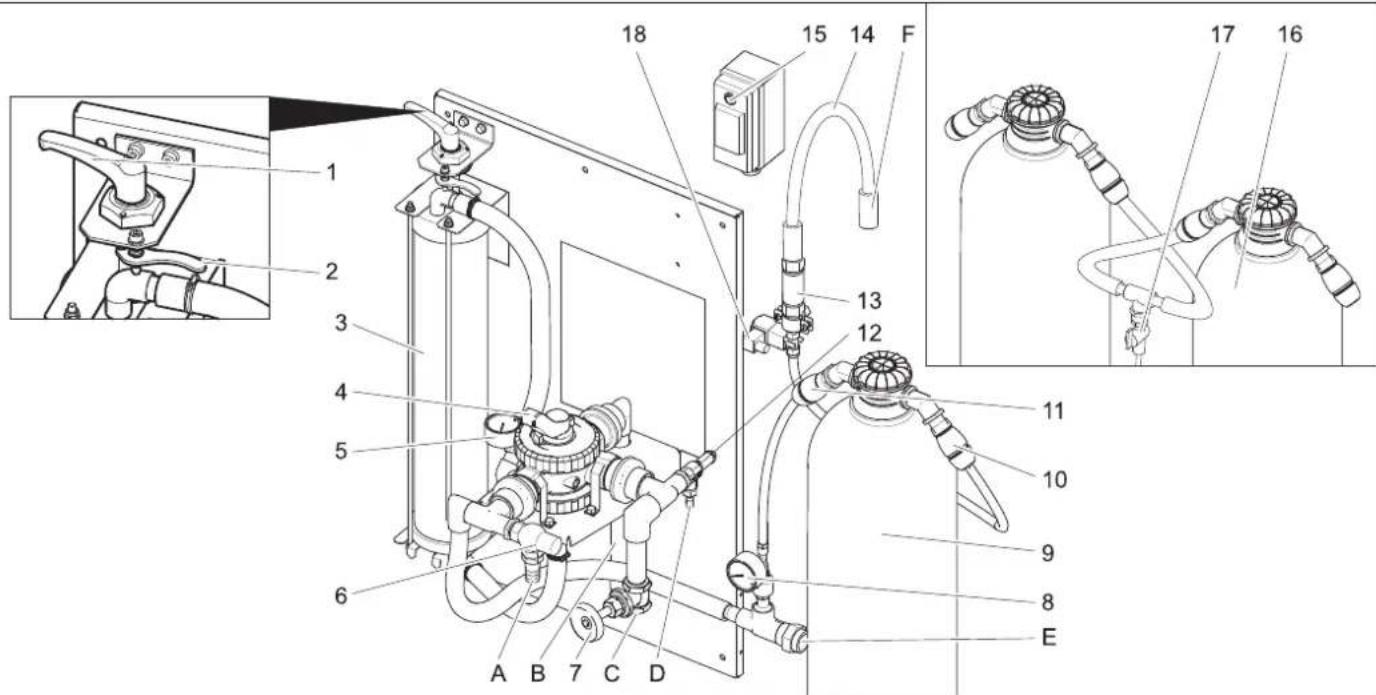

Aggregatelement

5 Manometer filteringång

6 Överströmningsventil

7 Strypventil **)

8 Manometer aktivkolfilter

9 Aktivkolfilter

10 Slangkoppling utgång aktivkolfilter

11 Slangkoppling ingång aktivkolfilter

12 Säkerhetsventil

13 Strypfläns

14 Filtratslang

15 Brytare magnetventil

16 2. Aktivkolfilter **)

17 Testkran **)

18 Magnetventil

A Till slamuppsamling

B till slamuppsamling (återspolning)

C från den dränkbara pumpen

D Till slamuppsamling (övertryck)

E till högtryckstvätt/bruksvattentank (påfyllning)

F till avloppssystemet

**) Tillval

Handhavande

Ställ in filterförspänningen

Gör på följande sätt för att ställa in filter-spänningen:

→ Vrid spännarmen till vänster så långt det går och fixera armen med spärrspaken.

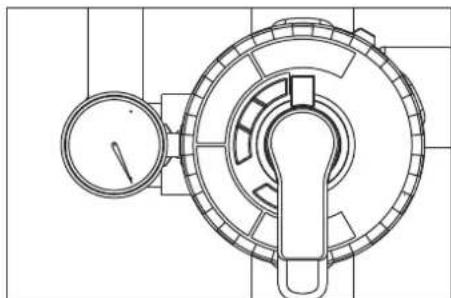

Filterdrift

→ Vrid flervägventilens spak till läge "FILTRERING".

MEDDELANDE

Efter en längre stilleståndstid krävs mer kraft för att röra flervägsventilen.

→ Kontrollera filterförspänningen.

→ Ta pumpen på uppställningsplatsen i drift.

Urspolning

MEDDELANDE

Vid normal drift måste urspolning genomföras en gång dagligen. Under urspolningen ger anläggningen inget bruksvatten. Vid urspolning tas den smuts som samlats i filamentfiltret bort. Filamentfiltret spolas då ur i omvänd riktning. Den urspolade smutsen leds till återvinningssystemets slamuppsamling.

→ Ta pumpen på uppställningsplatsen i drift.

⚠️ WARNING

Maximalt tilläten genomflödesmängd vid återspoling är 2000 l/h. Ställ vid behov in genomflödesmängden vid strypventilen(best. nr : 4.640-230.0).

→ Vrid flervägventilens spak till läge "UR-SPOLNING/BACKWASH".

→ Lossa filamentfiltret genom att vrida hävarmen moturs..

→ Vänta 30 sekunder.

→ Spänn filamentfiltret och lossa det igen direkt.

→ Vänta 30 sekunder - spänn - lossa, upp-repa 10 gånger.

→ Ställ in filterförspänningen igen.

→ Vrid flervägventilens spak till läge "EF-TERSPOLNING/RINSE".

→ Vänta 2 minuter.

→ Vrid flervägventilens spak till läge "FILTRERING".

Bruksvattencirkulation

Om högtryckstvätten eller tvättanläggningen inte tar upp något vatten sker en cirkulation av bruksvattnet för att undvika problem med dålig lukt.

MEDDELANDE

För att sänka driftskostnaderna kan den dränkbara pumpen startas och stängas periodiskt av under driftsstopp (t.ex. under nätter och helger). För detta ändamål kan den dränkbara pumpen (på uppställningsplatsen) anslutas till elnätet via ett tidur. Maximalt intervallavständ 1 timme.

Frostskydd

Anläggningen måste drivas i frostfria utrymmen. Vid frost ska anläggningen stängas av och tömmas helt på vatten:

→ Drag bort slangar.

→ Töm anläggningen på vatten.

Hibernation

→ Stäng av pumpen på uppställningsplatsen.

→ Föreligger risk för frost måste kvarvarande vatten tömmas ut (se avsnitt "Frostskydd").

Funktion

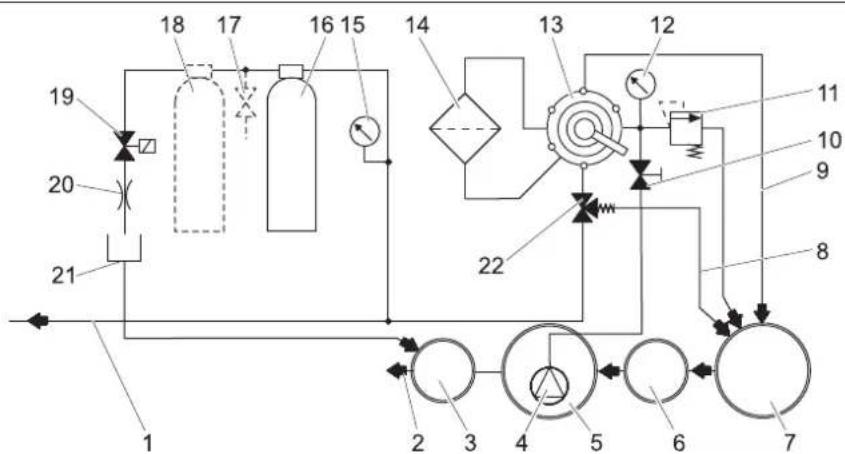

Flödesschema

1 till högtryckstvätt/bruksvattentank
2 till kanalisationen *)
3 Kontrollschakt *)
4 Dränkbar pump *)
5 Återvinningssystemets pumpbehållare*)
6 Avskiljningsanordning (EN 858) *)
7 Återvinningssystemets slamuppsam-ling*)
8 cirkulation (till slamuppsamling)
9 Återspolningsledning
10 Strypventil
11 Säkerhetsventil
12 Manometer filteringång
13 Flervägsventil
14 Filamentfilter
15 Manometer aktivkolfilter
16 Aktivkolfilter
17 Testkran **)
18 2. Aktivkolfilter **)
19 Magnetventil
20 Drossel
21 Filtratslang
22 Överströmningsventil
*) uppbyggd
**) Tillval

Nedan beskrivs hur vattnet rinner vid flervägsventilens olika lägen.

FILTRERING

I filterdrift rinner vattnet över
- Dränkbar pump
- Flervägsventilen i läge "FILTRERING"
- Filter (filtrera i flödesriktning)
– till högtryckstvätt/bruksvattentank

ÄTERSPOLNING/BACKWASH

Vid urspolning flyter vattnet över
- Dränkbar pump
- Flervägsventil i position "ÅTERPOLNING/BACKWASH"
- Filter (filtrera mot flödesriktningen)
- i slamuppsamlingen

FÖRSTA FILTRERING/RINSE

Vid spolning flyter vattnet över:

• Dränkbar pump
• Flervägsventil i position "FÖRSTA FILTRERING/RINSE"
• Filter (filtrera i flödesriktning)
• i slamuppsamlingen

CIRKULATION/RECIRCULATION

Detta läge behövs inte för driften av anläggningen.

Om vattennivån i pumpbassängen överstiger en bestämd höjd öppnas magnetventilen och vatten leds ut i avloppssystemet via aktivkolflitret.

Tekniska data

Spänning V 230
Frekvens Hz 50
Effekt W 12
Tryck (min.) MPa	(bar)	0,2(2)
Tryck (max.) MPa	(bar)	0,35(3,5)
Filtereffekt l/h 1200
Mängd avloppsvatten	l/d 550
Innehåll aktivtkolfilter	l	28
Bredd	mm	1000
Djup	mm	480
Höjd	mm	1600
Vikt	kg 110

Krav på den dränkbara pumpen (på uppställningsplatsen)

Tryck (min.)	MPa(bar)	0,2(2)
Tryck (max.)	MPa(bar)	0,35(3,5)
Minsta matningsmängd vid 0,2 MPa (2 bar)	I/h 1200
Maximal matningsmängd	I/h 2000

- lämplig till smutsvatten

• lämplig för konstant drift
• med torrkörningsskydd

MEDDELANDE

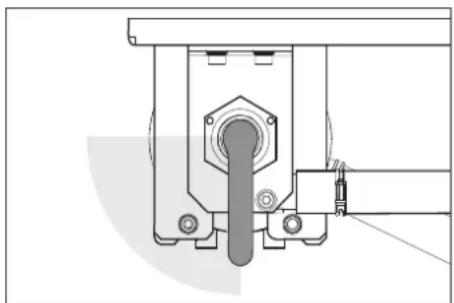

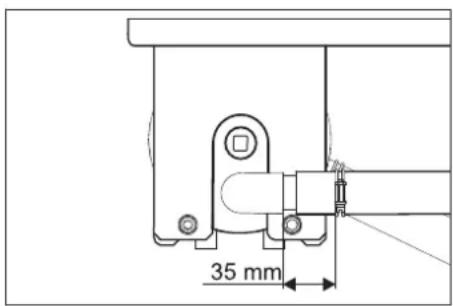

Pumpar med för hög effekt kan strypas genom att ändra strypventilens inställning.

Transport

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Observera vid transport maskinens vikt. Restvatten som finns kvar i anläggningen måste avlägsnas innan transport.

Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Lagring av maskinen

⚠FÖRSIKTIGHET

Risk för person och egendomsskada! Observera maskinens vikt vid lagring.

Restvatten som finns kvar i anläggningen måste avlägsnas innan lagring.

Förvara pumpen på frostfri plats.

Skötsel och underhåll

Underhållsanvisningar

Grundläggande för en driftssäker anläggning är regelbundet underhåll enligt följan- de underhållsschema.

Använd uteslutande original reservdelar från tillverkaren eller delar som rekommenderats av tillverkaren såsom

– reserv- och förslitningsdelar,
- tillbehör,
– drivmedel,
- samt rengöringsmedel.

⚠️FARA

Olycksrisk vid arbete på anläggningen. Vid alla arbeten

stoppa strömtillförseln genom att bryta nödstoppsreglagen på båda sidor och säkra dessa mot återstart.

→ Stäng av vattentillförseln.

→ Stäng av den dränkbara pumpen på uppställningsplatsen.

Vem får utföra underhållsarbeten?

- Operatör

Arbeten med hänvisningen "Operatör" får endast utföras av instruerad person som kan manövrera och underhålla tvättanläggningarna på ett säkert sätt.

- Kundtjänst

Arbeten med hänvisningen "Kundtjänst" får endast utföras av montörer från Kärcher kundtjänst.

Underhållskontrakt

För att garantera en tillförlitlig drift av anläggningen rekommenderar vi att underhållskontrakt finns. Kontakta Kärcher Kundtjänst.

Underhållsschema

Tidpunkt Aktivitet Beträffadkomponent-grupp			Genomförande Av vem
dagligen Spola ur Filamentfilter Utför urspolningen Operatör
varje vecka	Rengöra Avlopp på tvättplatsen		Rengör silen i golvbrunnen. Operatör
	Kontrollera	Koncentration av rengörings-medel i bruks-vattnet	Reducera rengöringsmedelsmängden vid rengöringsmaskinen vid skumbildning.	Operatör
		Aktivkolfilter Ställ	brytaren magnetventil till läge "1" medan den dränkbara pumpen är igång. Börvärde 25...30 l/h = 0,4...0,5 l/min. Vid lägre genomflöde, rengör strypflänsen (se "Rengör strypfläns").	Operatör
			Vrid brytaren magnetventil till läge "1" medan den dränkbara pumpen är igång. Ta ett vattenprov från testkranen och kontrollera skumbildningen (se "Kontrollera aktivtkolfilter").Vid skumbildning, byt aktivtkolfilter (se "Byta aktivtkolfilter").⚠️WARNINGOm kontrollen av aktivkolfiltret inte utförs varje vecka kan olje- eller tensidhaltigt vatten komma ut i avloppssystemet. Detta kan leda till åtgårder från behöriga myndigheter. I detta fall föreligger inga garantianspråk gentemot KÄRCHER.	Operatör
varje må-nad	Kontrollera	Slamuppsam-ling, pumpbehällare	För alla behållare gäller att inget slam får finnas efter slamuppsamlingen.Slammet i slamuppsamlingen får som mest vara en meter högt. Kontrollera slamnivån, pumpa vid behov ur slam ut och avfallshantera det enligt lokala bestämmelser.	Operatör
	Kontrollera	Flottör Kontrollera om flottören i pumpbassängen kan röras fritt. Operatör
	påverka	Säkerhetsven-til	säkerhetsventilens lettrade skruv när den dränkbara pumpen är igång - vatten kommer ut. (den lettrade skruven kan inte skruvas loss helt.)Skruva igen den lettrade skruven igen.	Operatör
	Töm,ren-gör	Bruksvatten-tank (om en så-dan finns)	Töm, rengör, spola ur och fyll på igen.	Operatör
varje halv-år (vid be-hov)	Byta vat-ten, ren-göra behållare	Slamuppsam-ling, oljeavskil-jare,pumpbehällare	Töm behållare, tag bort allt slam och fyll behållaren med färskvatten. Spara dokumentation betäffande avyttring.	Ansvarig/Ätervin-ningsansva-rig

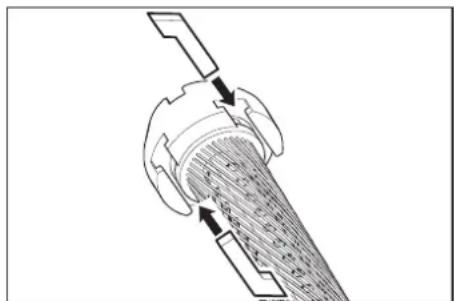

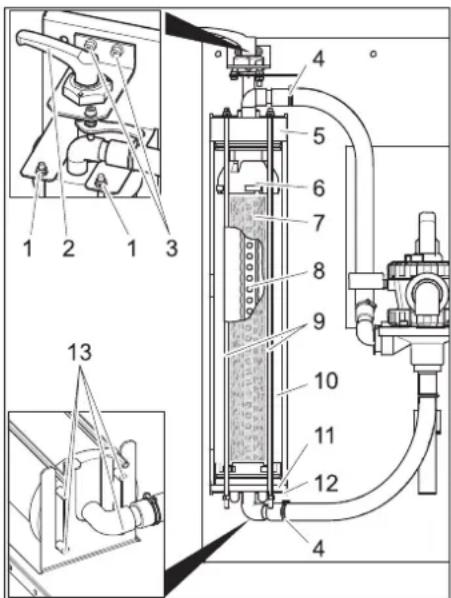

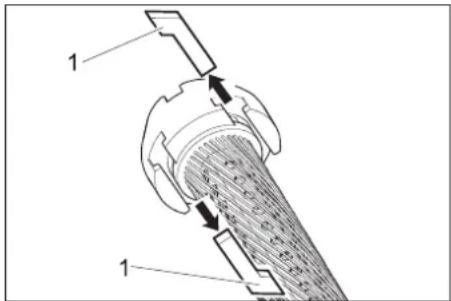

årligen	byt ut	Filterinsats	Byt ur filterinsats i filamentfiltret.	Operatör/Kundtjänst

Rengör strypfläns

→ Markera genomflödesriktningen på strypflänsen.
→ Montera bort strypflänsen.
→ Rengör strypflänsens öppning med en nål eller en tunn stältråd.
→ Montera in strypflänsen, beakta genomflödesriktningen.
→ Ställ brytaren magnetventil till läge "1" och kontrollera genomflödet.

Kontrollera aktivtkolfilter

→ Fyll gasflaskan med ett vattenprov från bakom aktivkolfiltret och förslut flaskan.
→ Skaka gasflaskan kraftigt under 5 sekunder.

Om ett slutet skumtäcka bildas, vilket inte har lösts upp efter 40 sekunder, måste aktivkolfiltrets fyllning bytas ut.

Skumbildsfilter ok: mycket tunn skumring runt kanten, vilken löses upp snabbt.

Skumbildsfilter förbrukat: tjock skumring vid kanten som inte löses upp.

→ Stäng av den dränkbara pumpen.
→ Koppla ifrån slangkoppling ingång aktivkolfilter.
→ Koppla ifrån slangkoppling utgång aktivkolfilter.
→ Skruva bort locket på filterflaskan.
→ Skaka ur innehållet (2 personen behövs) och ta loss munstycksröret.
→ Spola ur filterflaskan med vatten.
→ Sätt i munstycksröret.

MEDDELANDE

Avfallshanterad aktivkolfiltret enligt lokalt gällande bestämmelser.

→ Placera tratten 4.901-090.0 på filterflaskan.
→ Fyll på 20 liter vatten.
→ fyll i 10 kg stödgrus.
→ fyll på 14 kg = 28 l aktivt kol.
→ Fyll på filterflaskan med vatten.
→ Skruva på filterflaskans lock och dra fast det ordentligt.

→ Anslut filterflaskans utgång till slangen från manometer aktivtkolfilter.
→ Anslut filterflaskans ingång till slangen från genomflödesmätaren.
→ Koppla in dränkbar pump.
→ Ställ brytaren magnetventil på läge "1".
→ Skölj filterflaskanbaklänges tills vattnet är fritt från blåsor när det kommer ut.
→ Ställ brytaren magnetventil på läge "0".
→ Stäng av den dränkbara pumpen.
→ Anslut filterflaskan till systemet i korrekt genomflödesriktning.

MEDDELANDE

Hos anläggningar med alternativ 2. Byt plats på aktivkolfiltrens filterflaskor så att den nyligen påfyllda filterflaskan strömmas igenom som andra flaska.

→ Koppla in dränkbar pump.
→ Kontrollera genomflödet (ca 0,5 l/min), rengör strypflänsen vid behov.

Byt ut filterinsats

3 Skruv spännarmslager

4 Slangklämma

5 Lock

6 Överdel

7 Filterinsats

8 Filtratrör

9 Gängstång

10 Filamentfilter

11 Underdel

12 Nedre konsol

13 Stift

→ Lossa filtret.
→ Öppna slangklämmor.
→ Dra av slangarna från slangnipplarna.
→ Skruva ur båda skruvarna ur spännarmslagret.

→ Ta ur spännarm med med lager i riktning uppåt.

→ Skruva bort muttrarna på de övre ändarna på gängstängerna.

→ Ta loss gängstångskomponenter.

→ Dra ut filamentfiltret framåt.
→ Dra av filamentfiltrets lock.
→ Dra av filamentfiltrets undre del samt filterinsatsen.

→ Dra ut notklossarna mellan överdel och filterinsats samt mellan underdel och filterinsats.
→ Ta loss överdel och underdel från filter-insatsen.
→ Dra ut filtratröret ur filterinsatsen,
→ avfallshantera filterinsatsen.
→ Placera filtratröret vid en ände på den nya filterinsatsen.
→ Spänn filterinsatsen så att filamenten inte är tvinnade.
→ Skjut in filtratröret i filterinsatsen och styr filtratrörets riktning genom att hålla blicken på filterelementets motstående sida.
→ Stryck på ett tunt lager handelsbruklig flytande tvål på alla O-ringar innan monteringen fortsätts.

MEDDELANDE

Använd inte silikonfett. Silikon i vatten påverkar rengörings- och torkningsresultatet hos fordonstvätten.

→ Trä på över- och underdel på filterelementet.
→ Justera över- och underdel på ett så- dant sätt att notklossarna kan sättas in.

→ Stick i notklossarna och kläm fast den genom att vrida lätt på filterinsatsen.
→ Sätt in underdelen i filamentfiltret och skjut in den helt.
→ Placera locket på filamentfiltret.
→ Sätt filamentfiltret på den undre konsolen så att de båda bakre stiften sitter i konsolens avlånga hål.

35 mm

→ Rikta in och skjut in locket fullständigt på det sätt som visas ovan.
→ Skjut in filamentfiltret mellan båda konsolerna.
→ Haka fast gängstängskomponenterna på den undre konsolen och stick in gängstängerna genom hålen i den övre konsolen.
→ Fäst gängstängerna med brickor och muttrar.

→ Dra endast åt muttrarna så hårt att brickorna fortfarande kan förskjutas med handen.
→ Sätt på slangar på slangnipplarna.
→ Dra åt slangklämmor (håll ett avständ på 35 mm).
→ Stick in spännarmen med lager igenom filamentfiltrets lock.

→ Vrid på spännarmen medurs. Spännar- men måste gå att vrida utan kraft i det

område som visas ovan. Om inte, montera loss spännarmen och sätt tillbaka den i det korrigerade läget.

→ Fäst spännarmslagren med båda skruvarna.
→ Ställ in filterförspänningen.

Åtgärder vid fel

⚠️FARA

Olycksrisk vid arbete på anläggningen. Vid alla arbeten
→ Stäng av den dränkbara pumpen på uppställningsplatsen.

Vem får åtgärda störningar?

- Operatör

Arbeten med hänvisningen "Operatör" får endast utföras av en undervisad person som kan manövrera och underhålla tvättanläggningen på ett säkert sätt.

- Kundservice

Arbeten med hänvisningen "Kundtjänst" får endast utföras av en montör från Kärcher Kundtjänst eller av en montör som erhållit uppdraget från Kärcher.

Störning Möjlig orsak Åtgärd Av vem
Anläggningen arbe-tar inte	Störning i spänningsförsörjningen hos den dränkbara pumpen på uppställningsplat-sen	Kontrollera och säkerställ elförsörjning. Operatör
Bruksvattnet är missfärgat och skummar kraftigt	Filterförspänningen inte korrekt Ställ in filterörspänningen Operatör
	Filterinsats defekt (otät) Byt ut filterinsats Operatör/
	Slamuppsamling eller pumpbehållare ned-smutsade	Töm och rengör behållare Ansvarig/Äter-vinningsan-svarig
	Olämpliga rengöringsmedel används i tvätthallen	Använd bearbetningskompatibla rengöringsme-del, spola ev. ur systemet
	Doseringen av rengöringsmedlet är för hög.	Kontrollera doseringen av rengöringsmedel, ställ ev. in på nytt
	Tvättplatsrengöring med olämpliga rengö-ringsmedel	Byt vatten och spola ur behållare Operatör
För låg filtereffekt	Filamentfilter tilltäppt	Spola ur filamentfilter, rengör vid behov filterinsat-sen eller byt ut den.
	Den dränkbara pumpen är för liten.	Använd en lämplig dränkbar pump (se krav under "Tekniska data")
	Dränkbar pump tät, defekt	Rengör, reparera, byt ut dränkbar pump
	Ledning eller ventil otät, defekt, igensatt	Kontrollera ledningar och ventiler, rengör, reparera, byt ut vid behov
Filtret är inte rent ef-ter återspolningen	Filterinsatsen är starkt nedsmutsad.	Demontera filterinsatsen (se"Byt ut filterinsats").Lös upp 1 tablett RM 760 i 5 liter varmt vatten.Lägg filterinsatsen i blöt under 30 minuter, tvätta den sedan för hand och vrid ur den.Spola filterinsatsen med klart vatten.Upprepa tvättningen vid behov.Avfallshantera rengöringslösning.Sätt i filterinsats.

Tillbehör

Filterinsats

Beställningsnr. 5.033-239.0

Filterfyllning aktivtkolfilter

Beställningsnr. 4.414-014.0

Tratt

Beställningsnr. 4.901-090.0

Specialtratt för påfyllning av filterfyllningen till aktivtkolfilter

Tillbehörssats aktivtkolfilter

Beställningsnr. 2.641-831.0

Extra aktivkolfilter

Tillbehörssats färskvattenomkoppling

Beställningsnr. 2.641-521.0

Manuell omkoppling bruksvatten/färskvatten, vid användning av färskvatten i högtryckstvättar (t.ex. rensköljning).

Tillbehörssats ingångsventil

Beställningsnr. 4.640-230.0

För att strypa en för stark råvattenpump.

Beställningsnr. 2.641-510.0

Bruksvattenventilation för att undvika problem med dålig lukt

Tillbehörssats överrinning

Beställningsnr. 2.641-868.0

Andra flottör i pumppassängen, ger en signal till en extern larmanordning när pumpbassängen är överfull.

Tillbehörssats stativfot

Beställningsnr. 2.641-849.0

Stativfötter till filtermodul om väggmontering inte är möjlig

Dränkbar pump

Beställningsnr. 6.474-073.0

Dränkbar pump som råvattenpump

EU-försäkran om överens- stämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Smutsvatten-återvinningsanläggning

Typ: 1.217-xxx

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG

Installering av anläggningen (endast för fackkrafter)

Hänvisning

Anläggningen får endast ställas på plats av

– Kärcher Kundtjänst montörer.

- Kärcher auktoriserade personer

Förberedning av uppställningsplatsen

För att bygga upp anläggningen korrekt är följande förutsättningar nödvändiga:

- frostfritt utrymme med tillräcklig till- och frånluft

– tillräcklig belysning på uppställningsplatsen

– Golvbrunn för slamuppsamling

- bärkraftig vägg för fastsättning av anläggningen

– Underläget måste vara fast och ha till-räcklig bärighet.

Packa upp anläggningen

Packa upp anläggningen och lämna förpackningsmaterialet till återvinning.

Elinstallation

Aggregatet måste vara säkrat med jordfelsbrytare typ B, 30 mA.

Elanslutningar får endast utföras av elektriker. Nationella bestämmelser måste ovillkorligen beaktas!

Elektroinstallation enligt IEC 60364-1

Indragning av vatten

Indragningen av vatten är beroende av specifika förutsättningar hos de anläggningskomponenter som finns på den aktuella platsen, så som

– Högtryckstvättens modell och typ.

MEDDELANDE

Anläggningens bruksvattensutgång ansluts direkt till högtryckstvättens vattentillopp. Vid högtryckstvättsanvändning med ett flottör kan det bildas slam i flottörbehållaren. I detta fall bör högtryckstvätten ställas om till sugdrift (se högtryckstvättens separata bruksanvisning).

- modell och utförande på de komponenter som finns på platsen (slamuppsamling, pumpbehållare etc.)

– Nominell vidd, längd och kanalernas konstruktion

Detta gör att indragningen av vatten måste ske i enlighet med de speciella förhållanden som gäller på platsen.

Specifikationen för den dränkbara pumpen på uppställningsplatsen måste uppfylla kraven i avsnittet "Tekniska data/krav på dränkbar pump".

⚠️FARA

Risk för skada på grund av att man kan snubbla.

Lägg anläggningens slangar på sådant sätt att det inte föreligger snubbelrisk.

MEDDELANDE

Vid driftsättning, vrid flervägsventilen till läge "ÄTERSPOLNING/BACKWASH" och spola igenom anläggningen tills alla luftbubblor har försvunnit ur filamentfiltret. Ställ sedan flervägsventilen i läge "FILTRERING".
