HDB1153W - Strykbräda ASKO - Gratis bruksanvisning och manual

Produkttyp	Tvättstugatillbehör med inbyggd strykbräda
Märke	ASKO
Modell	HDB1153W
Användning	Hushåll
Kompatibilitet	ASKO tvättmaskiner och torktumlare
Huvudmaterial	Stål
Strykbräda	Infällbar, utfällbar, justerbar i läge
Förvaringskorg	Inbyggd, utdragbar
Fällbar hylla	Inbyggd, utdragbar
Fästsystem	Antitippningsplattor (A och B)
Säkerhet	Låsning av bräda, antitippning
Installation	Mellan tvättmaskin och torktumlare eller på en enda apparat
Ungefärliga mått (B x D x H)	60 x 60 x 85 cm
Ungefärlig vikt	15 kg
Underhåll	Rengör med fuktig trasa, utan slipande medel
Reservdelar	Antitippningsplattor, skruvar (finns via kundtjänst)
Garanti	Enligt ASKO villkor
Bruksanvisning tillgänglig	Svenska, danska, tyska, engelska, spanska, finska, italienska, ryska, slovenska, franska, ukrainska, kinesiska

Vanliga frågor - HDB1153W ASKO

Hur installerar jag strykbordet mellan en tvättmaskin och en torktumlare?

Ta bort den bakre skruven på tvättmaskinen, fäst antitippningsplattan (B) på tvättmaskinens övre bakre kant, fäst sedan plattan (A) på torktumlarens nedre bakre kant. Skruva loss torktumlarens fötter fem varv, lyft och luta torktumlaren för att föra in dess bakre fötter i tillbehörets platser tills plattorna klickar fast.

Hur justerar jag strykbrädan?

Om brädan inte vilar mot torktumlaren i låst läge, vik in den, ta bort skruvarna på skenorna, dra ut brädan, justera plastklackarna på varje sida, sätt tillbaka skruvarna och placera tillbaka brädan tills det klickar.

Vad gör jag om brädan inte låser sig?

Kontrollera att brädan är helt inskjuten och att klackarna är korrekt justerade. Upprepa justeringsproceduren som beskrivs i bruksanvisningen om det behövs. Se till att brädans bakre del är i kontakt med torktumlaren.

Kan jag använda detta tillbehör med andra märken?

Nej, tillbehöret är endast utformat för ASKO tvättmaskiner och torktumlare. Användning med andra märken kan äventyra säkerhet och funktion.

Hur rengör jag strykbordet?

Använd en fuktig trasa med milt rengöringsmedel. Använd inte slipande medel, lösningsmedel eller ångrengörare. Torka noggrant efter rengöring.

Var hittar jag reservdelar?

Reservdelar som antitippningsplattor och skruvar finns via ASKO kundtjänst. Kontakta service eller besök webbplatsen för att beställa.

Är det säkert att låta barn leka med detta tillbehör?

Nej, barn under 3 år måste hållas borta hela tiden. Äldre barn ska inte leka med eller på produkten. Håll uppsikt under användning.

Är strykbrädan utfällbar?

Ja, strykbrädan fälls ut genom att dra den mot dig och manövrera den enligt bruksanvisningen. Den fälls enkelt in efter användning för förvaring.

Vilken är maximal vikt som strykbrädan tål?

Bruksanvisningen anger ingen maxvikt, men den är avsedd för normal hushållsanvändning. Undvik att placera mycket tunga föremål eller lut dig kraftigt. Typisk vikt för strykjärn och kläder är inget problem.

Kan jag installera detta tillbehör ensam?

Installation kan utföras av en person, men det rekommenderas att vara två för att lyfta och placera torktumlaren. Följ instruktionerna i bruksanvisningen noggrant för att undvika tippningsrisk.

BRUKSANVISNING HDB1153W ASKO

Instruktioner för användning av en hidden helper SE

Bruksanvisning for en skjult hjelper NO

Brugsanvisning for Hidden Helper DK

Installera en Hidden Helper mellan tvättmaskin och torktumlare 10

Installera en Hidden Helper på apparaten 11

Anvädning av en Hidden Helper 12

Justera och sätt fast strykbrädan (före första användningen) 13

NO - SIKKERHETSREGLER 14

Installere en skjult hjelper mellom en vaskemaskin og en tørketrommel 15

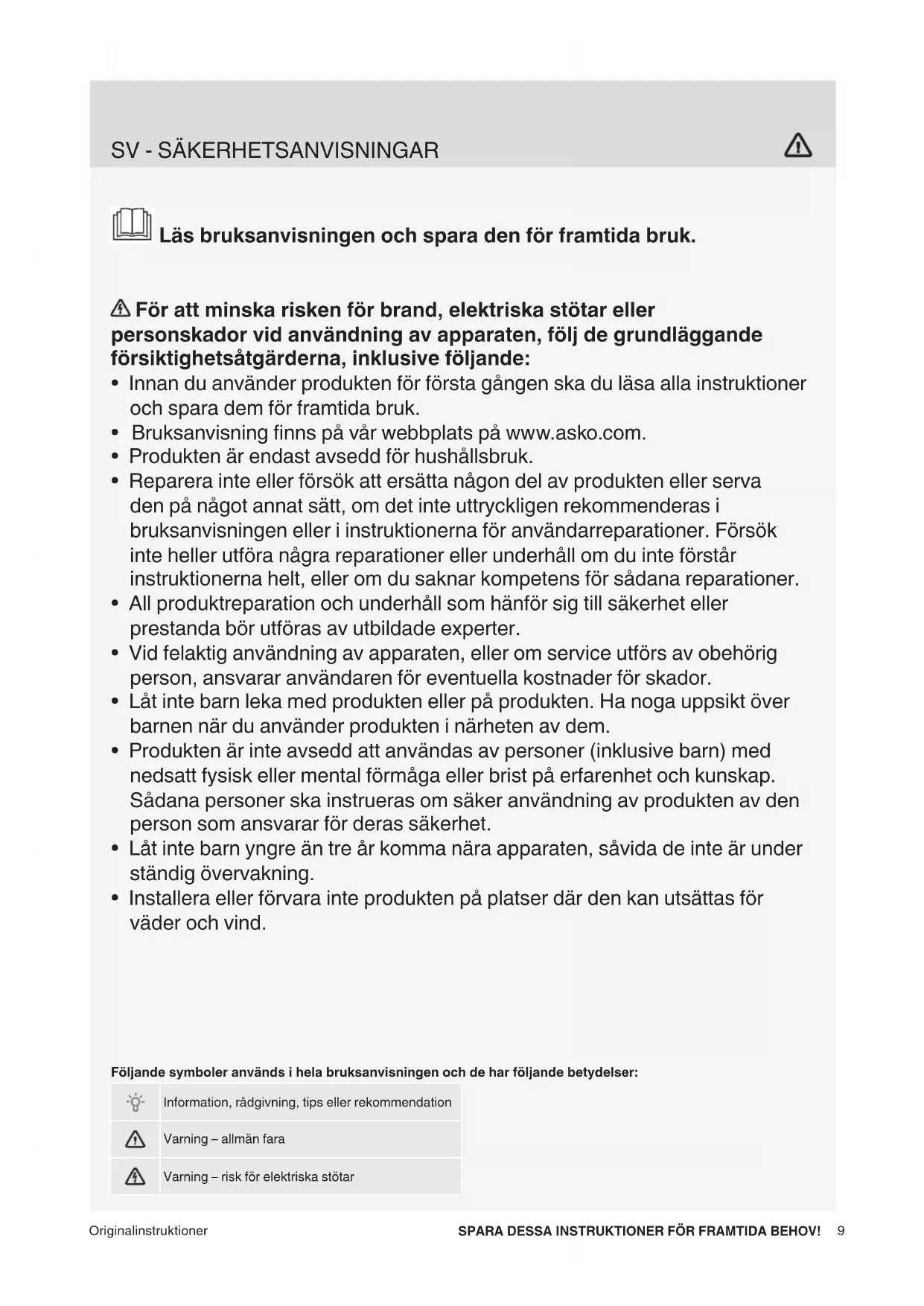

Läs bruksanvisningen och spara den för framtida bruk.

⚠ För att minska risken för brand, elektriska stötar eller personskador vid användning av apparaten, följ de grundläggande försiktighetsåtgärderna, inklusive följande:

• Innan du använder produkten för första gången ska du läsa alla instruktioner och spara dem för framtida bruk.
• Bruksanvisning finns på vår webbplats på www.asko.com.
• Produkten är endast avsedd för hushållsbruk.
• Reparera inte eller försök att ersätta någon del av produkten eller serva den på något annat sätt, om det inte uttryckligen rekommenderas i bruksanvisningen eller i instruktionerna för användarreparationer. Försök inte heller utföra några reparationer eller underhåll om du inte förstår instruktionerna helt, eller om du saknar kompetens för sådana reparationer.
• All produktreparation och underhåll som hänför sig till säkerhet eller prestanda bör utföras av utbildade experter.
• Vid felaktig användning av apparaten, eller om service utförs av obehörig person, ansvarar användaren för eventuella kostnader för skador.
• Låt inte barn leka med produkten eller på produkten. Ha noga uppsikt över barnen när du använder produkten i närheten av dem.
• Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap. Sådana personer ska instrueras om säker användning av produkten av den person som ansvarar för deras säkerhet.
• Låt inte barn yngre än tre år komma nära apparaten, såvida de inte är under ständig övervakning.
• Installera eller förvara inte produkten på platser där den kan utsättas för väder och vind.

Följande symboler används i hela bruksanvisningen och de har följande betydelser:

	Information, rådgivning, tips eller rekommendation
	Varning – allmän fara
	Varning – risk för elektriska stötar

INSTALLERA EN HIDDEN HELPER MELLAN TVÄTTMASKIN OCH TORKTUMLARE

En hidden helper får endast användas med en tvättmaskin och en torktumlare av tillverkaren Asko Appliances.

Lossa mittskruven på baksidan av tvättmaskinen.

Fäst tippfästet (B) vid den övre kanten på baksidan på tvättmaskinen.

Tippfästet (B) medföljer hidden helper.

Fäst tippfästet (A) vid den nedre kanten av baksidan på torktumlaren.

Tippfästet (A) medföljer torktumlarens kartong.

Innan du placerar torktumlaren på hidden helper, lossa torktumlarens ben fem varv från helt indragen position dra åt säkerhetsmuttrarna hela vägen.

Lyft torktumlaren och luta den bakåt. Sätt in de bakre fötterna på torktumlaren i uttagen på hidden helper tryck torktumlaren mot baksidan av hidden helper tippfästet (A) läser in med tippfästet (B). Positionera fästet så att fästet på torktumlaren och fästet på tmaskinen är helt i linje med varandra.

Slutlig montering av hidden helper mellan tvättmaskin och torktumlare, från baksidan.

Om en hidden helper installeras mellan en tvättmaskin och en torktumlare som redan är staplade i ett torn, följ funktionerna för demontering av tornet först. Detta innebär att tippfästet måste avlägsnas först.

INSTALLERA EN HIDDEN HELPER PÅ APPARATEN

En hidden helper får endast användas med en tvättmaskin och en torktumlare av tillverkaren Asko Appliances.

2 Fäst tippfästet (B) vid tvättmaskinen eller torktumlaren.

Tippfästet (B) medföljer hidden helper.

3 Använd en skruv och fäst tippfästet (A) på hidden helper.

Tippfästet (A) medföljer torktumlarens kartong.

Om du installerar en hidden helper på en tvättmaskin måste ett tippfäste (A) köpas från serviceenheten.

4 Installera hidden helper på en tvättmaskin eller torktumlare genom att lyfta den främre delen av hidden helper och tryck den bakåt tills tippfästet (A) läses på tippfästet (B). Sänk sedan ner hidden helper och se till att den är i linje med tvättmaskin och torktumlare.

5 Slutlig montering av hidden helper mellan tvättmaskin och torktumlare, från baksidan.

Innan åtdragning av tippfästet, se till att kanterna på hidden helper är noggrant inriktade med kanterna på tmaskinen eller torktumlaren.

ANVÄDNING AV EN HIDDEN HELPER

1 Tryck på hidden helpers dörr för att öppna den.

2.1 Dra ut korgen mot dig så längt det går. Efter användning skjuter du tillbaka i den dolda hjälparen.

2.2 Dra ut hyllan med korgen mot dig så långt det går. Efter användning skjuter du tillbaka i den dolda hjälparen.

2.3 Håll strykbrädans handtag, dra ut det mot dig så långt det går och vik ut (öppna) den.

2.3.1 Strykbrädan är klar för strykning.

Efter strykningen viker du ihop strykbrädan och trycker tillbaka den in i hidden helper.

3 Stäng dörren till hidden helper.

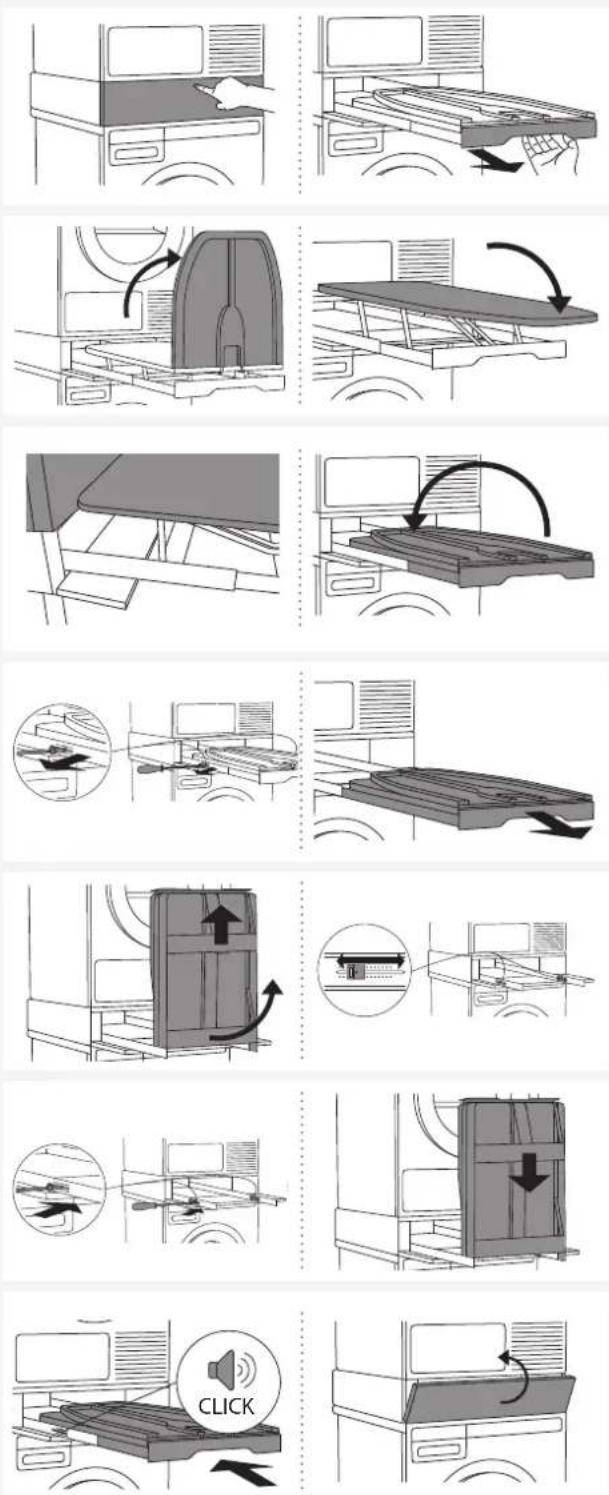

JUSTERA OCH SÄTT FAST STRYKBRÄDAN (FÖRE FÖRSTA ANVÄNDNINGEN)

1 Tryck på hidden helpers dörr för att öppna den.

Håll i strykbrädans handtag, dra ut det mot dig så långt det går och vik ut (öppna) den.

2 Vik ut (öppna) strykbrädan i den riktning som anges i fi guren.

3 Kontrollera för stabilitet före användning för första gången. När strykbrädan är i det lästa läget är det mycket viktigt att dess bakre del trycks mot torktumlaren.

Om strykbrädan inte passar in helt kan den justeras vid behov. För att göra detta, vik (stäng) strykbrädan och följ stegen 4, 5 och 6.

4 Använd en skruvmejsel för att försiktigt lossa skruvarna på styrningarna på båda sidor (såsom visas i fi guren) och dra ut strykbrädan i en rät vinkel (vinkelrätt).

5 Dra av strykbrädan från styrningarna i vinkelrät riktning, och ställ in längden på plastpluggsförlängningen på båda sidor.

6 Byt sedan och dra åt skruvarna som avlägsnades i steg 4.

Byt strykbrädan (under en rät vinkel).

7 Vid byte av strykbrädan (under en rät vinkel) måste den hörbart "KLICKA" på plats. Tryck sedan strykbrädan mot insidan av hidden helper.

Stäng dörren till hidden helper.

Løsne den midterste skruen på baksiden av vaskemaskinen.

Fest veltesikringsbeslaget (B) til den øvre kanten på baksiden av vaskemaskinen.

Veltesikringsbeslaget (B) følger med i leveransen av den lte hjelperen.

Fest veltesikringsbeslaget (A) til den nedre kanten på baksiden av tørketrommelen.

Veltesikringsbeslaget (A) ligger i boksen som fulgte med etrommelen.
