| Produkttyp | Värmelåda för porslin och livsmedel |
| Märke | Blaupunkt |
| Modell | 5WS16401 |
| Mått (B x D x H) | 560-568 x 505 x 120 mm |
| Nettovikt | 10 kg (uppskattning) |
| Elanslutning | 220-240 V ~ 50/60 Hz |
| Total anslutningseffekt | 400 W |
| Strömförbrukning i standby | 0 W (apparat avstängd) |
| Maximal last | 15 kg |
| Material utvändig yta | Borstat rostfritt stål (glasfront möjlig) |
| Installationstyp | Inbyggnad under bänkskiva eller i skåp |
| Huvudfunktioner | Förvärmning av porslin, hålla mat varm, upptining av fryst mat |
| Temperaturinställning | Vred med kontinuerlig reglering (lägen 0 till 9-tiden) |
| Driftsindikator | Lysdiod i strömbrytaren På/Av |
| Öppningssystem | Tryck för att öppna (push-to-open) på modeller utan handtag |
| Medföljande tillbehör | Avtagbar halkmatta |
| Uppvärmningstyp | Elektrisk värmefläkt |
| Rengöring och underhåll | Mjuk trasa, såpvatten för insidan; glasrengöring för glasfront; använd inte slipande medel |
| Säkerhet | Användning under uppsikt; risk för brännskador; använd inte skadade kablar |
| Reparerbarhet | Reparationer endast av kvalificerad tekniker |
| Miljöskydd | Uppfyller WEEE-direktivet 2002/96/EG; källsortering av förpackningen |
Vanliga frågor - 5WS16401 BLAUPUNKT
Användarfrågor om 5WS16401 BLAUPUNKT
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Värmelådor och skåp i PDF-format gratis! Hitta din manual 5WS16401 - BLAUPUNKT och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 5WS16401 av märket BLAUPUNKT.
BRUKSANVISNING 5WS16401 BLAUPUNKT
Inbyggnadsmöbel.... 39
Produktensmontering.... 39
Produktbeskrivning.... 40
5WS 16401.... 40
Funktioner.... 41
Förvärmning av porslin.... 41
Värmehållning av maträtter 41
Tining av frusna maträtter.... 41
Rengöring och skötsel.... 42
Vad skall man göra vid en funktionsstörning? 42
Tekniska data.... 43
Miljöskydd.... 43
Förpackningens avfallshantering.... 43
Avfallshantering av förbrukad produkt.... 43
Säkerhetsinstruktioner
Läs igenom dessa instruktioner noga. Endast på detta sätt kan du använda produkten korrekt och säkert.
Bruksanvisningen skall alltid finnas nära tills hands. Om produkten lämnas vidare till en annan person, skall bruksanvisningen följa med.
Kontrollera om produkten uppvisar transportskador när den packas upp. Anslut inte produkten om transportskador föreligger.
Denna produkt är endast avsedd för privata hushåll och omgivning inomhus. Produkten får endast användas för att värma porslin och värmehållning av maträtter. Personer med bristande kunskaper eller erfarenhet samt personer med nedsatta fysiska, sensoriska hinder, handikappade personer skall om möjligt inte använda produkten utan uppsikt eller handledning av säkerhetsansvarig person. Dessa personer får endast använda produkten med handledning av säkerhetsansvarig person eller blivit informerad om produktens användning och därmed sammanhängande risker.
Låt inte barn leka med produkten. Rengöring och användarunderhåll får inte utföras av barn om dessa inte är över 8 år gamla och hålls under uppsikt.
Håll barn under 8 år borta från produkten och anslutningskabeln.
Risk för brännskador!
Produkten blir het under användningen. Produkten förblir het en viss tid efter avstängningen. Håll barn borta från produkten tills den har svalnat för att undvika alla brännskador.
Porslin, maträtter eller föremål blir heta. Använd alltid grytlappar för att hantera hett porslin, maträtter eller föremål samt till skydd för brännskador.
Kvävningsrisk!
Barn kan lindas in i förpackningsmaterialet (t.ex. folier) om de får leka med dem eller de drar materialet över huvudet och kvävs. Håll förpackningsmaterialet borta från barn.
Risk för elstötar!
Kabelisoleringen på elprodukter kan smälta vid heta produktdelar. Säkerställ att anslutningskablar inte kommer i kontakt med heta produktdelar. Inträngande fuktighet kan förorsaka strömstötar. Använd inte högtryckstvätt eller ångtvätt. Rengör inte produkten med vatten.
En defekt produkt kan förorsaka strömstötar. Starta inte en defekt produkt, detta kan medföra strömstötar. Dra ut nätkontakten eller koppla bort säkringen i säkringsskåpet.
Osakkunniga reparationer är farliga. Installations- och underhållsarbeten får endast genomföras av behörig elektriker.
Brandrisk!
Produkten blir mycket het. Brännbara material kan börja brinna. Ställ aldrig brännbara föremål eller plastbehållare i produkten även när produkten är avstängd.
Monteringsinstruktion
Elanslutning
Produkten får endast anslutas till korrekt strömuttag enligt föreskrift. Utbyte av anslutningskabeln eller omplacering av uttaget får endast göras av behörig elektriker enligt gällande lagstiftning.
Användning av grenuttag, strömfördelare eller förlängningskablar är förbjuden. Överbelastning kan medföra brandrisk!
Om kontakten inte längre är nåbar efter produktens montering, måste elanslutningen ske via en allpoliga brytare med motsvarande strömstyrka. Denna brytare måste uppvisa minst 3 mm avständ mellan kontakterna för att kunna bryta i nödfall.
Anslutningen måste vara försedd med jord enligt gällande föreskrifter.
Produkten får inte användas utan motsvarande jord.

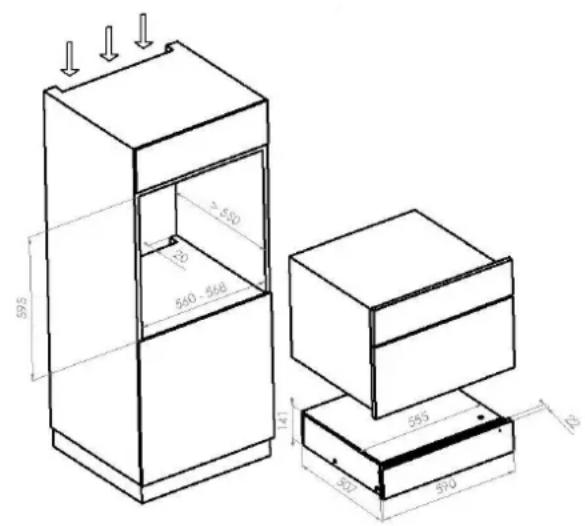

Inbyggnadsmöbel
Produkt- resp. inbyggnadsskåpet måste ha en fast mellanbotten och får inte ha en bakre vägg.
Det måste finnas ett avständ på minst 2 cm mellan väggen och mellanbotten. Detta mellanrum är nödvändigt för luftcirkulation.
Läs även monteringsinstruktioner för andra kombination om flera produkter kombineras!
Produktens montering
Placera produkten på mellanbotten i skåpet och skjut in den tills monteringsvinklarna till vänster och höger på produkten ligger kant i kant med skåpet.
Kontrollera om produkten jämnt står i mitten i skåpet. Mellanrummet mellan produkten och skåpet måste vara lika stort på vänster och höger sida. Produkten får inte stå direkt på trävirke i en eller båda sidor.
Använd medlevererade skruvar och montera produkten i skåpet.
Se till att produkten inte tippar ur skåpet när inte alla skruvarna är åtdragna!
Observera att anslutningskabeln inte år knickas, klämmas eller skadas. Anslutningskabeln får inte komma i kontakt med produkten efter monteringen.

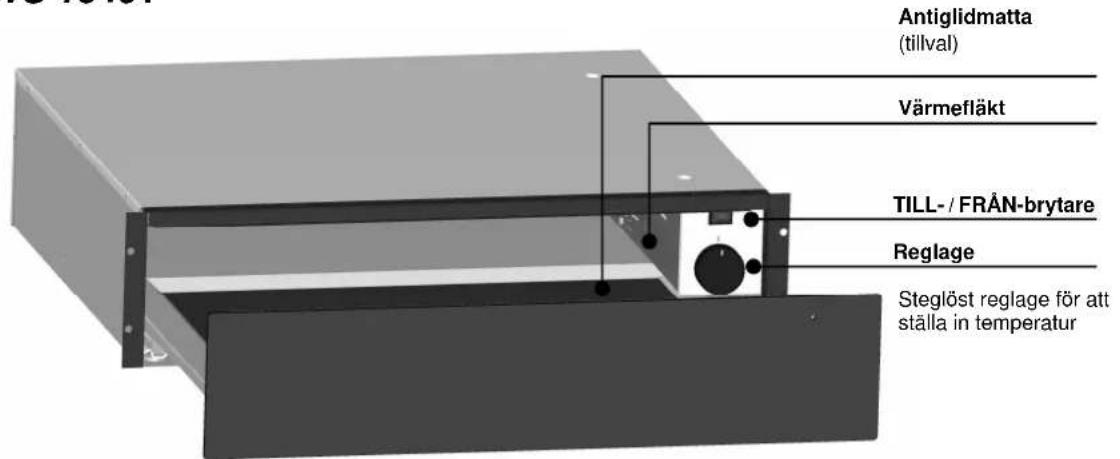

Produktbeskrivning
5WS 16401
Antiglidmatta
Antiglidmattan förhindrar att tallrikar, koppar, kärl osv. glider och skyddar lådans yta mot repor. Mattan kan tas bort för rengöring.
Värmefläkt
Produkten drivs elektriskt med en värmefläkt.
TILL- / FRÅN-brytare
Starta resp. stoppa produkten. En lampa lyser i brytaren när produkten är aktiv.
Reglage
Reglaget används för att ställa in önskad temperatur. Reglagets lägsta läge är 0 och högsta läge 9 enligt klockprincipen.
| Läge Resultat |
| 0 Rumtemperatur // FRÄN |
| 3 Långsam tining // låg temperatur |
| 6 Värma porslin // mellanhög temperatur |
| 9 Värme hållning av maträtter // hög temperatur |
Uppgifterna är endast riktvärden. Reglaget är steglöst och temperaturen kan därför anpassas till egna behov.
Öppna och stänga
Tryck försiktigt i mitten av fronten på produkter utan handtag, tills ett klick hörs. Ta bort handen, lådan glider ut. Nu kan du öppna lådan.
Skjut in lådan i skåpet och tryck försiktigt i mitten av fronten tills ett svagt motständ uppstår och ett klick hörs. Lådan är nu läst.
Funktioner
Man kan värma porslin (tallrikar, koppar, skålar,...) eller hålla maträtter varma/värma i värmelådan. Lådan kan belastas upp till 15 kg.
Observera att allting som värms eller hålls varmt i värmelådan kan bli mycket hett. Även delar eller ytor i lådan kan bli mycket varma. Använd alltid grytlappar för att hantera föremålen och skydda dig mot brännskador.
Förvärmning av porslin
Ställ porslinet i värmelådan och starta den. Ställ in reglaget på 6. Stäng värmelådan och vänta tills porslinet har önskad temperatur.
Beroende på porslinets mängd, storlek och inställd temperatur kan det ta olika lång tid innan alla delar är jämnt värmda.
Avsluta förvärmningen: Öppna lådan och vrid reglaget till lägsta läge. Tryck TILL-/FRÅN-brytaren och stäng av produkten.
Värmehållning av maträtter
Du kan hålla maträtter varme med värmelådan. Placera inte pannor eller kastruller på antiglidmattan direkt efter tillagningen, mattan kan skadas. Låt pannor och kastruller svalna till under 80°C eller p lacera maträtterna i en kall behållare, t.ex. en glasskål.
Maträtten har korrekt temperatur för att placera i värmelådan när den inte längre kokar eller avger ånga.
Det är praktiskt att förvärma lådan i cirka 5-10 minuter innan den används för värmehållning.
Ställ in reglaget på högsta läge 9 för att hålla maträtter som kött, fisk, grönsaker, soppor, såser eller tillägg varma.
Tining av frusna maträtter
Du kan tina/värme frusna maträtter i värmelådan. Placera maträtten på en tallrik eller i en glasskål. Starta värmelådan och ställ in reglaget på ca. 3. Låt maträtterna tina till önskat resultat i lådan.
Rengöring och skötsel:
Rengör endast produkten med en mjuk duk. Lådans inre kan rengöras med vatten och en aning diskmedel. På produktens utsida kan man använda glasrengöringsmedel om produkten har en glasfront.
Använd inte vassa eller spetsiga föremål för rengöringen, använd heller inte skurmedel eller aggressiva rengöringsmedel.
Ytorna kan skadas och korrosion uppstår.
Ta alltid bort antiglidmattan vid rengöringen så att underliggande smuts kan tas bort och ingen fuktighet blir kvar under mattan. Detta kan medföra korrosion.
Antiglidmattan kan rengöras med vatten och diskmedel. lägg tillbaka antiglidmattan när den är helt torr.
Rostfria ytor:
Ta omedelbart bort smuts på rostfria ytor annars kan korrosion uppstå.
Rengör de borstade rostfria ytorna i slipriktning för att förhindra repor.
Vad skall man göra vid en funktionsstörning?
Porslinet eller maträtterna värms inte tillräckligt.
Kontrollera om:
o produkten är ansluten.
o produkten är startad.
o korrekt temperatur är vald.
o värmefläktens ventilationsöppningar är övertäckta (plattor, lock, föremål).
o porslinet eller maträtterna har värmt tillräckligt lång tid.
Observera att värmningstiden kan påverkas av flera faktorer:
o Porslinets tjocklek och material
o Mängden gods som skall värmas
- Placering i produkten
o Temperaturinställning
o Starttemperatur i gods som skall värmas
Porslinet eller maträtterna värms inte.
Kontrollera om:
o pro dukten är ansluten.
o produkten är startad.
o korrekt temperatur är vald.
- ett fläktljud hörs.
Värmeelementet är defekt om ett fläktljud hörs. Fläkten är defekt om inget fläktljud hörs.
o säkringen för hushållet har utlöst.
TILL-/FRÅN-brytaren lyser inte när man startar produkten.
o Brytarens kontrollampa är defekt.
Det går inte att öppna lådan när man trycker på den (låda utan handtag).
o Låsningen är blockerad:
Dra i fronten tills ett högt klick hörs och lådan är öppen. Med denna inbyggda nödupplåsning kan man använda lådan igen. Låsningen är defekt om det inte går att stänga och öppna lådan normalt igen.
Alla typer av reparationer får endast genomföras av behörig elektriker. Allvarliga risker kan uppstå om din produkt repareras av obehöriga personer.
Tekniska data:
Strömförsörjning: 220 - 240 V
50/60 Hz
Totalt anslutningsvärde: 400 W
Förbrukning standby: 0 W (avstängd produkt)
CE-märkning: ja
Miljöskydd
Förpackningens avfallshantering
Avfallshantera förpackningen separat enligt återvinning av förpackningsmaterial.
Avfallshantering av förbrukad produkt
Denna produkt motsvarar europeiska direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE – waste electrical and electronic equipment). Direktivet beskriver ramvillkor för giltig retur och återvinning av förbrukade produkter inom EU.
