Märke	Blaupunkt
Modell	5WS16400AU
Produkttyp	Värmelåda och värmeskåp
Användning	Uppvärmning och varmhållning av mat, tallrikar och bestick
Kapacitet	Cirka 16 liter (uppskattning för tallrikar)
Mått (B x H x D)	Cirka 60 x 15 x 55 cm (inbyggnadslåda)
Vikt	Cirka 12 kg
Strömförsörjning	Elektrisk, 220-240 V, 50 Hz
Effekt	Cirka 800 W
Temperaturområde	30 °C till 70 °C
Huvudfunktioner	Uppvärmning, varmhållning, termostatisk reglering
Reglage	Temperaturratt och indikeringslampa
Installationstyp	Inbyggnad under bänkskiva
Material	Rostfritt stål och härdat glas
Säkerhet	Automatisk avstängning, barnspärr, värmeisolering
Underhåll och rengöring	Rengöring med mjuk trasa och mild tvål, använd inte slipmedel
Ljudnivå	Lägre än 40 dB
Energiförbrukning	Cirka 0,8 kWh per cykel
Reservdelar tillgängliga	Ja, värmeelement, termostat, handtag, glas
Reparerbarhet	Reparerbarhetsindex uppskattat till 8/10
Garanti	2 år

Vanliga frågor - 5WS16400AU BLAUPUNKT

Hur installerar man värmelådan Blaupunkt 5WS16400AU?

Installationen måste utföras av en kvalificerad fackman. Förbered en urtag under bänkskivan enligt måtten i instruktionerna. Anslut apparaten till ett jordat uttag.

Vilken är den maximala temperaturen?

Den maximala temperaturen är cirka 70 °C, justerbar med ratten. Detta gör att du kan hålla maten varm utan att tillaga den.

Kan jag lägga plasttallrikar i den?

Nej, endast värmetåliga fat och tallrikar (keramik, glas, metall) är lämpliga. Plast kan smälta.

Förblir lådan påslagen hela tiden?

Nej, den stängs av automatiskt efter några timmars oavbruten drift av säkerhetsskäl.

Hur rengör man insidan?

Koppla bort apparaten och låt den svalna. Använd en fuktig trasa med mild tvål. Använd inte slipande rengöringsmedel eller stålull.

Vad gör jag om apparaten inte värmer längre?

Kontrollera först eluttaget och strömbrytaren. Om det inte löser problemet, kontakta kundtjänst eftersom värmeelementet kan vara defekt.

Är barnspärren aktiverad som standard?

Nej, den måste aktiveras manuellt genom att hålla ned funktionsknappen i 5 sekunder. Se instruktionerna för mer information.

Kan jag tillaga mat i lådan?

Nej, denna apparat är endast avsedd för uppvärmning och varmhållning. Den tillagar inte mat.

Hur hög är ljudnivån?

Ljudnivån är mycket låg, under 40 dB, nästan tyst i drift.

Var hittar jag reservdelar?

Reservdelar (värmeelement, termostat, glas) finns hos auktoriserade återförsäljare eller på Blaupunkts officiella hemsida.

BRUKSANVISNING 5WS16400AU BLAUPUNKT

Inbyggnadsmöbel.... 39

Produktens montering.... 39

Produktbeskrivning.... 40

5WS 16400.... 40

Funktioner.... 41

Förvärmning av porslin.... 41

Värmehållning av maträtter 41

Tining av frusna maträtter.... 41

Rengöring och skötsel.... 42

Vad skall man göra vid en funktionsstörning? 42

Tekniska data.... 43

Miljöskydd.... 43

Förpackningens avfallshantering.... 43

Avfallshantering av förbrukad produkt.... 43

Säkerhetsinstruktioner

Läs igenom dessa instruktioner noga. Endast på detta sätt kan du använda produkten korrekt och säkert.

Bruksanvisningen skall alltid finnas nära till hands. Om produkten lämnas vidare till en annan person, skall bruksanvisningen följa med.

Kontrollera om produkten uppvisar transportskador när den packas upp. Anslut inte produkten om transportskador föreligger.

Denna produkt är endast avsedd för privata hushåll och omgivning inomhus. Produkten får endast användas för att värma porslin och värmehållning av maträtter. Personer med bristande kunskaper eller erfarenhet samt personer med nedsatta fysiska, sensoriska hinder, handikappade personer skall om möjligt inte använda produkten utan uppsikt eller handledning av säkerhetsansvarig person. Dessa personer får endast använda produkten med handledning av säkerhetsansvarig person eller blivit informerad om produktens användning och därmed sammanhängande risker.

Låt inte barn leka med produkten. Rengöring och användarunderhåll får inte utföras av barn om dessa inte är över 8 år gamla och hålls under uppsikt.

Håll barn under 8 år borta från produkten och anslutningskabeln.

Risk för brännskador!

Produkten blir het under användningen. Produkten förblir het en viss tid efter avstängningen. Håll barn borta från produkten tills den har svalnat för att undvika alla brännskador.

Porslin, maträtter eller föremål blir heta. Använd alltid grytlappar för att hantera hett porslin, maträtter eller föremål samt till skydd för brännskador.

Kvävningsrisk!

Barn kan lindas in i förpackningsmaterialet (t.ex. folier) om de får leka med dem eller de drar materialet över huvudet och kvävs. Håll förpackningsmaterialet borta från barn.

Risk för elstötar!

Kabelisoleringen på elprodukter kan smälta vid heta produktdelar. Säkerställ att anslutningskablar inte kommer i kontakt med heta produktdelar. Inträngande fuktighet kan förorsaka strömstötar. Använd inte högtryckstvätt eller ångtvätt. Rengör inte produkten med vatten.

En defekt produkt kan förorsaka strömstötar. Starta inte en defekt produkt, detta kan medföra strömstötar. Dra ut nätkontakten eller koppla bort säkringen i säkringsskåpet.

Osakkunniga reparationer är farliga. Installations- och underhållsarbeten får endast genomföras av behörig elektriker.

Brandrisk!

Produkten blir mycket het. Brännbara material kan börja brinna. Ställ aldrig brännbara föremål eller plastbehållare i produkten även när produkten är avstängd.

Monteringsinstruktion

Elanslutning

Produkten får endast anslutas till korrekt strömuttag enligt föreskrift. Utbyte av anslutningskabeln eller omplacering av uttaget får endast göras av behörig elektriker enligt gällande lagstiftning.

Användning av grenuttag, strömfördelare eller förlängningskablar är förbjuden. Överbelastning kan medföra brandrisk!

Om kontakten inte längre är nåbar efter produktens montering, måste elanslutningen ske via en allpolig brytare med motsvarande strömstyrka. Denna brytare måste uppvisa minst 3 mm avstånd mellan kontakterna för att kunna bryta i nödfall.

Anslutningen måste vara försedd med jord enligt gällande föreskrifter.

Produkten får inte användas utan motsvarande jord.

Inbyggnadsmöbel

Produkt- resp. inbyggnadsskåpet måste ha en fast mellanbotten och får inte ha en bakre vägg.

Det måste finnas ett avstånd på minst 2 cm mellan väggen och mellanbotten. Detta mellanrum är nödvändigt för luftcirkulation.

Läs även monteringsinstruktioner för andra kombination om flera produkter kombineras!

Produktens montering

Placera produkten på mellanbotten i skåpet och skjut in den tills monteringsvinklarna till vänster och höger på produkten ligger kant i kant med skåpet.

Kontrollera att produkten står jämnt i mitten av skåpet. Mellanrummet mellan produkten och skåpet måste vara lika stort på vänster och höger sida. Produkten får inte stå direkt mot trävirke på en eller båda sidor.

Använd de medföljande skruvarna och montera produkten i skåpet.

Se till att produkten inte tippar ur skåpet när inte alla skruvar är åtdragna!

Observera att anslutningskabeln inte får vara knickad, klämd eller skadad. Anslutningskabeln får inte komma i kontakt med produkten efter monteringen.

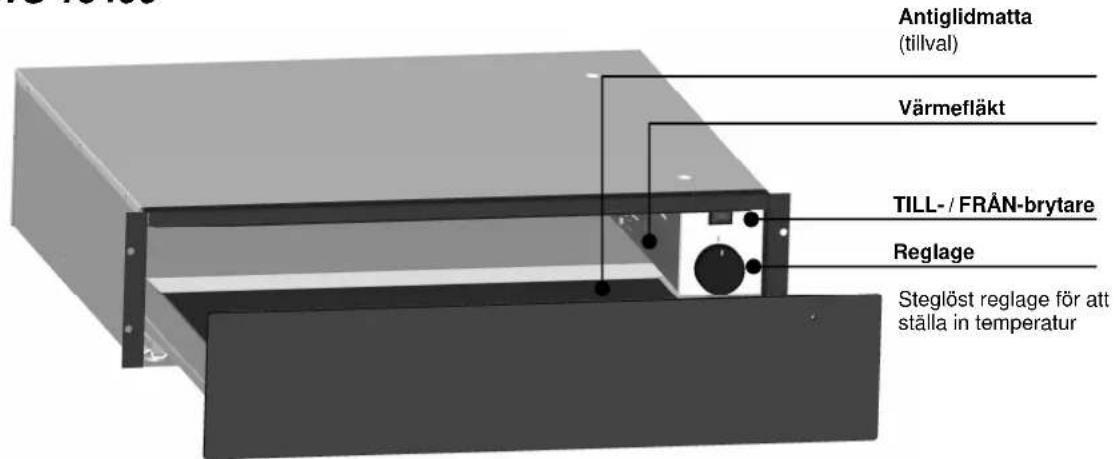

Produktbeskrivning

5WS 16400

Antiglidmatta

Antiglidmattan förhindrar att tallrikar, koppar, kärl osv. glider och skyddar lådans yta mot repor. Mattan kan tas bort för rengöring.

Värmefläkt

Produkten drivs elektriskt med en värmefläkt.

TILL- / FRÅN-brytare

Starta respektive stoppa produkten. En lampa lyser i brytaren när produkten är aktiv.

Reglage

Reglaget används för att ställa in önskad temperatur. Reglagets lägsta läge är 0 och högsta läge 9 enligt klockprincipen.

Läge Resultat

0 Rumtemperatur // FRÄN

3 Långsam tining // låg temperatur

6 Värma porslin // mellanhög temperatur

9 Värmehållning av maträtter // hög temperatur

Uppgifterna är endast riktvärden. Reglaget är steglöst och temperaturen kan därför anpassas till egna behov.

Öppna och stänga

Tryck försiktigt i mitten av fronten på produkter utan handtag, tills ett klick hörs. Ta bort handen, lådan glider ut. Nu kan du öppna lådan.

Skjut in lådan i skåpet och tryck försiktigt i mitten av fronten tills ett svagt motstånd uppstår och ett klick hörs. Lådan är nu låst.

Funktioner

Man kan värma porslin (tallrikar, koppar, skålar,...) eller hålla maträtter varma/värma i värmelådan. Lådan kan belastas upp till 15 kg.

Observera att allting som värms eller hålls varmt i värmelådan kan bli mycket hett. Även delar eller ytor i lådan kan bli mycket varma. Använd alltid grytlappar för att hantera föremålen och skydda dig mot brännskador.

Förvärmning av porslin

Ställ porslinet i värmelådan och starta den. Ställ in reglaget på 6. Stäng värmelådan och vänta tills porslinet har önskad temperatur.

Beroende på porslinets mängd, storlek och inställd temperatur kan det ta olika lång tid innan alla delar är jämnt värmda.

Avsluta förvärmningen: Öppna lådan och vrid reglaget till lägsta läge. Tryck TILL-/FRÅN-brytaren och stäng av produkten.

Värmehållning av maträtter

Du kan hålla maträtter varma med värmelådan. Placera inte pannor eller kastruller på antiglidmattan direkt efter tillagningen, mattan kan skadas. Låt pannor och kastruller svalna till under 80°C eller placera maträtterna i en kall behållare, t.ex. en glasskål.

Maträtten har korrekt temperatur för att placera i värmelådan när den inte längre kokar eller avger ånga.

Det är praktiskt att förvärma lådan i cirka 5-10 minuter innan den används för värmehållning.

Ställ in reglaget på högsta läge 9 för att hålla maträtter som kött, fisk, grönsaker, soppor, såser eller tillägg varma.

Tining av frusna maträtter

Du kan tina/värma frusna maträtter i värmelådan. Placera maträtten på en tallrik eller i en glasskål. Starta värmelådan och ställ in reglaget på ca. 3. Låt maträtterna tina till önskat resultat i lådan.

Rengöring och skötsel:

Rengör endast produkten med en mjuk duk. Lådans inre kan rengöras med vatten och en aning diskmedel. På produktens utsida kan man använda glasrengöringsmedel om produkten har en glasfront.

Använd inte vassa eller spetsiga föremål för rengöringen, använd heller inte skurmedel eller aggressiva rengöringsmedel.

Ytorna kan skadas och korrosion uppstå.

Ta alltid bort antiglidmattan vid rengöringen så att underliggande smuts kan tas bort och ingen fuktighet blir kvar under mattan. Detta kan medföra korrosion.

Antiglidmattan kan rengöras med vatten och diskmedel. Lägg tillbaka antiglidmattan när den är helt torr.

Rostfria ytor:

Ta omedelbart bort smuts på rostfria ytor annars kan korrosion uppstå.

Rengör de borstade rostfria ytorna i slipriktning för att förhindra repor.

Vad skall man göra vid en funktionsstörning?

Porslinet eller maträtterna värms inte tillräckligt.

Kontrollera om:

o produkten är ansluten. o produkten är startad. o korrekt temperatur är vald. o värmefläktens ventilationsöppningar är övertäckta (plattor, lock, föremål). o porslinet eller maträtterna har värmt tillräckligt lång tid.

Observera att värmningstiden kan påverkas av flera faktorer:

o Porslinets tjocklek och material o Mängden gods som skall värmas - Placering i produkten o Temperaturinställning o Starttemperatur i gods som skall värmas

Porslinet eller maträtterna värms inte.

Kontrollera om:

o produkten är ansluten. o produkten är startad. o korrekt temperatur är vald. - ett fläktljud hörs. Värmeelementet är defekt om ett fläktljud hörs. Fläkten är defekt om inget fläktljud hörs. o säkringen för hushållet har utlöst.

TILL-/FRÅN-brytaren lyser inte när man startar produkten.

o Brytarens kontrollampa är defekt.

Det går inte att öppna lådan när man trycker på den (låda utan handtag).

o Låsningen är blockerad:

Dra i fronten tills ett högt klick hörs och lådan är öppen. Med denna inbyggda nödupplåsning kan man använda lådan igen. Låsningen är defekt om det inte går att stänga och öppna lådan normalt igen.

Alla typer av reparationer får endast genomföras av behörig elektriker. Allvarliga risker kan uppstå om din produkt repareras av obehöriga personer.

Tekniska data:

Strömförsörjning: 220 - 240 V

50/60 Hz

Totalt anslutningsvärde: 400 W

Förbrukning standby: 0 W (avstängd produkt)

CE-märkning: ja

Miljöskydd

Förpackningens avfallshantering

Avfallshantera förpackningen separat enligt återvinning av förpackningsmaterial.

Avfallshantering av förbrukad produkt

Denna produkt motsvarar europeiska direktiv 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (WEEE – waste electrical and electronic equipment). Direktivet beskriver ramvillkor för giltig retur och återvinning av förbrukade produkter inom EU.
