| Tipo de producto | Cajón calentador para vajilla y alimentos |
| Marca | Blaupunkt |
| Modelo | 5WS16401 |
| Dimensiones (An x Fo x Al) | 560-568 x 505 x 120 mm |
| Peso neto | 10 kg (estimación) |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz |
| Potencia de conexión total | 400 W |
| Consumo en reposo | 0 W (aparato apagado) |
| Carga máxima | 15 kg |
| Material de la superficie exterior | Acero inoxidable cepillado (fachada de vidrio posible) |
| Tipo de instalación | Empotrable bajo encimera o en mueble |
| Funciones principales | Precalentamiento de vajilla, mantenimiento caliente de alimentos, descongelación de alimentos congelados |
| Ajuste de temperatura | Selector giratorio con regulación continua (posiciones de 0 a 9 horas) |
| Indicador de funcionamiento | Testigo luminoso en el interruptor Encendido/Apagado |
| Sistema de apertura | Presión para abrir (push-to-open) en los modelos sin asa |
| Accesorios incluidos | Tapete antideslizante extraíble |
| Tipo de calefacción | Ventilador de calefacción eléctrica |
| Limpieza y mantenimiento | Paño suave, agua jabonosa para el interior; limpiador de vidrios para fachada de vidrio; no usar abrasivos |
| Seguridad | Uso bajo supervisión; riesgo de quemaduras; no usar cables dañados |
| Reparabilidad | Reparaciones solo por un técnico cualificado |
| Protección del medio ambiente | Conforme a la directiva RAEE 2002/96/CE; clasificación selectiva del embalaje |
Preguntas frecuentes - 5WS16401 BLAUPUNKT
Preguntas de los usuarios sobre 5WS16401 BLAUPUNKT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cajones y armarios calefactados en formato PDF gratis! Encuentra tus instrucciones 5WS16401 - BLAUPUNKT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 5WS16401 de la marca BLAUPUNKT.
MANUAL DE USUARIO 5WS16401 BLAUPUNKT
Indicaciones de seguridad...... 45
Instrucciones para el montaje.... 46
Instalación del aparato.... 46
Descripción del aparato.... 47
5WS 16401.... 47
Funciones...... 48
Precalentar la vajilla.... 48
Mantener calientes los alimentos.... 48
Descongelar los alimentos.... 48
Limpieza y mantenimiento.... 49
Qué hacer en caso de un funcionamiento incorrecto.... 49
Información técnica.... 50
Protección medioambiental.... 50
Eliminación del embalaje.... 50
Eliminación de un aparato usado.... 50
Indicaciones de seguridad
Lea atentamente estas instrucciones. Solo así podrá manejar el aparato de manera correcta y segura.
Guarde este manual de uso siempre a mano. En caso de que deje este aparato a terceros asegúrese entregarles las correspondientes instrucciones de uso.
Compruebe después de desembalar el producto si ha sufrido daños durante el transporte. Si el aparato está dañado no lo conecte.
Este aparato está previsto exclusivamente para el uso doméstico en interiores. El aparato solo debe utilizarse para calentar la vajilla y mantener calientes los alimentos. Las personas con las capacidades físicas, sensoriales o mentales disminuidas que no puedan manejar de forma segura el aparato, o que carezcan de la experiencia o de los conocimientos necesarios para ello, deberán ser supervisadas durante el manejo. Estas personas sólo deberán usar el aparato sin supervisión cuando sean controladas por alguien responsable de su seguridad, o que les haya instruido acerca del manejo seguro del aparato y de los peligros resultantes del uso.
Los niños no deben jugar con el aparato. Los niños pueden hacer la limpieza y el mantenimiento del usuario si son mayores de 8 años y están supervisados.
Mantenga a los niños menores de 8 años alejados del aparato y del cable de conexión.
¡Peligro de quemaduras!
El aparato alcanza altas temperaturas durante el uso. También después de apagarlo permanece un tiempo caliente. Mantenga alejados a los niños del aparato hasta que se haya enfriado lo suficiente como para que ya no exista peligro de quemaduras.
La vajilla, los alimentos y los objetos se calientan mucho. Toque siempre la vajilla, los alimentos y los objetos calientes con una manopla de cocina para evitar quemaduras.
¡Peligro de asfixia!
Los niños pueden envolverse con el material del embalaje (p. ej. los films) o ponérselos en la cabeza y asfixiarse.
Mantenga los materiales de embalaje alejados de los niños.
¡Peligro de descarga
eléctrica!
Puede suceder que el aislamiento de los cables de los aparatos eléctricos se derrita en las partes calientes del aparato. Nunca ponga en contacto el cable de conexión de los aparatos eléctricos con componentes calientes del aparato. La penetración de humedad puede causar una descarga eléctrica. No utilice un limpiador de alta presión ni de vapor. Nunca limpie el aparato con agua.
Un aparato defectuoso puede causar una descarga eléctrica. No encienda un aparato defectuoso porque puede causar una descarga eléctrica. Saque el cable de red o desconecte el fusible en la caja de fusibles.
Las reparaciones incorrectas son peligrosas. Las tareas de instalación y mantenimiento deben ser hechas exclusivamente por personal formado.
¡Peligro de incendio!
El aparato alcanza altas temperaturas. Los materiales inflamables pueden arder. No introduzca nunca objetos inflamables o envases de plástico en el aparato, tampoco cuando éste se encuentre apagado.
Instrucciones para el montaje
Conexión eléctrica
El aparato solo debe conectarse a una toma de corriente con protección de contacto instalada conforme a la normativa. El cambio del cable de conexión o de la posición del enchufe solo debe ser hecho por un técnico cualificado o por un experto en conformidad con la legislación vigente.
El aparato solo debe conectarse con el cable de conexión incluido en la entrega.
No está permitido usar enchufes múltiples, regletas de enchufes (distribuidores) ni alargadores. ¡La sobrecarga puede provocar peligro de incendio!
Si después de la instalación del aparato ya no se puede acceder al enchufe, la conexión eléctrica debe hacerse a través de un interruptor omnipolar adecuado para la corriente correspondiente. Este interruptor debe presentar una distancia mínima de 3 mm entre los contactos para que se pueda desconectar en caso de emergencia.
La conexión debe estar equipada con una toma a tierra adecuada conforme a la normativa vigente.
El aparato no se debe usar sin una toma a tierra adecuada.

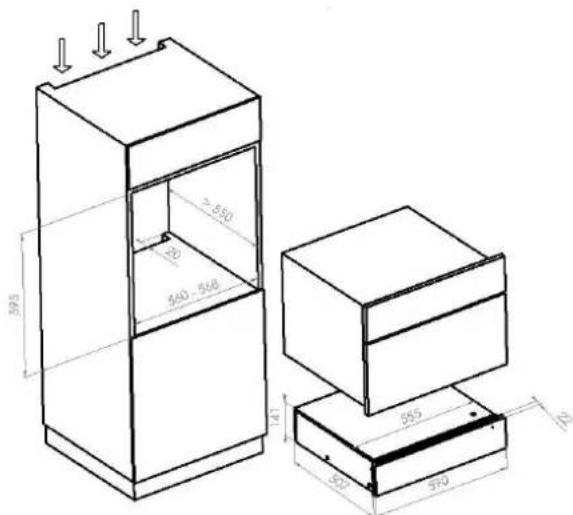

Mueble empotrado
El armario de aparatos o el armario empotrado debe tener un estante intermedio fijo y no debe haber un panel posterior.
Entre la pared del edificio y el estante intermedio debe quedar un espacio de al menos 2 cm. Este hueco es necesario para que no se acumule el calor.
¡Si se combina con otros aparatos es preciso tener en cuenta las instrucciones de montaje para las combinaciones!
Instalación del aparato
Coloque el aparato sobre el estante intermedio del mueble y deslícelo hacia dentro hasta que la escuadra de fijación a la izquierda y la derecha del aparato estén al ras del mueble.
Compruebe que el aparato está centrado en el mueble y recto. El hueco entre el aparato y el mueble debe ser del mismo tamaño a la derecha y a la izquierda. El aparato no debe reposar directamente sobre la madera en ninguno de los lados.
Coja los tornillos suministrados en la entrega y fije el aparato al mueble.
Durante la instalación tenga cuidado para que el aparatono se caiga del mueble mientras no esté atornillado por completo con todos los tornillos.
Compruebe que durante la instalación el cable no se dobla, aprisiona ni daña. Después de empotrar el aparato, el cable de conexión no debe rozar el aparato.

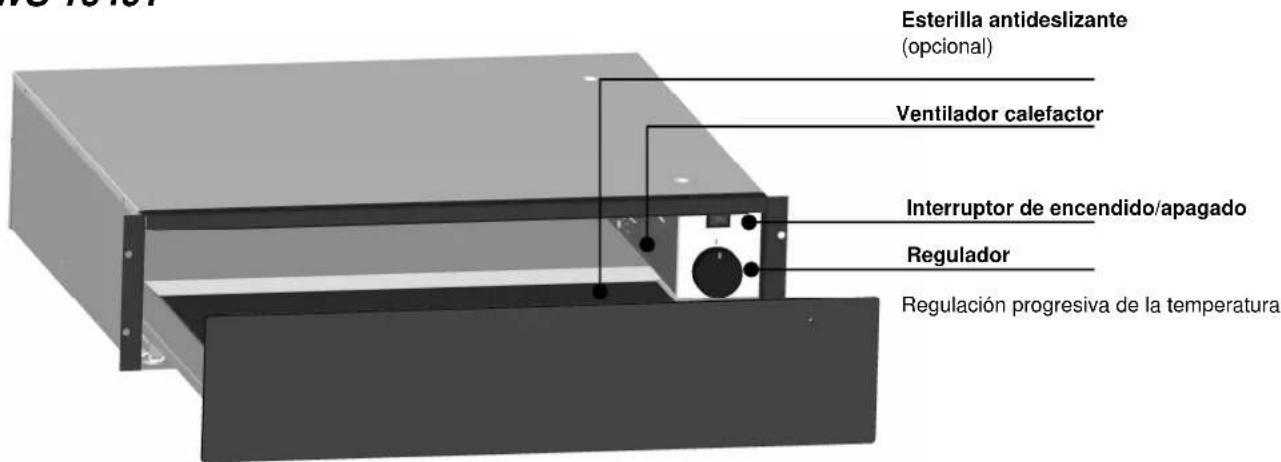

Descripción del aparato
5WS 16401
Esterilla antideslizante
La esterilla antideslizante impide que los platos, las tazas, las cazuelas, etc. se deslicen, y protege la superficie del cajón de los arañazos. Para limpiar la esterilla puede sacarla del aparato.
Ventilador calefactor
El aparato funciona eléctricamente a través de un ventilador calefactor.
Interruptor de encendido/apagado
Con este interruptor se enciende y apaga el aparato. Cuando está encendido se ilumina una pequeña luz en el interruptor.

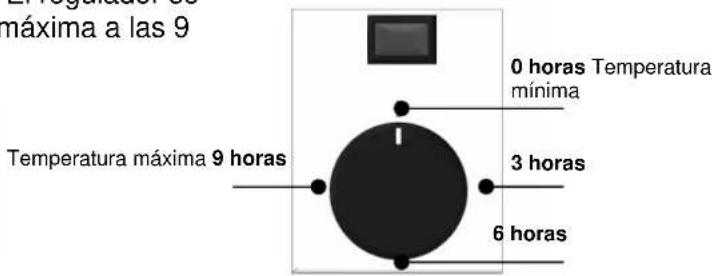

Regulador
Con el regulador se ajusta la temperatura deseada. El regulador se ajusta a la temperatura mínima a las 0 horas y a la máxima a las 9 horas.
| Ajuste Resultado | |
| 0 horas | Temperatura ambiente // apagado |
| 3 horas | Descongelado lento // temperatura mínima |
| 6 horas | Calentamiento de la vajilla // temperatura media |
| 9 horas | Mantenimiento en caliente de los alimentos // |
Las indicaciones son valores orientativos. Dado que el regulador tiene un ajuste progresivo, usted puede adaptar la temperatura a las necesidades concretas de cada momento.
Apertura y cierre
Para abrir los aparatos sin asa, apriete con suavidad aproximadamente en la parte central del frente hasta que escuche un leve clic. Retire la mano; el cajón se abre un poco. Ahora puede abrirlo por completo sin problemas.
Para cerrar el cajón deslícelo hacia el mueble y apriete con suavidad en la parte central del frente hasta que sienta una ligera resistencia y escuche un leve clic. Ahora el cajón está bloqueado.
Funciones
En el cajón calientaplatos usted puede calentar vajilla (platos, tazas, fuentes...) y alimentos, y mantenerlos también calientes. El cajón admite un peso de hasta 15 kg.
Tenga en cuenta que todo lo que caliente o mantenga caliente con el cajón calientaplatos puede alcanzar temperaturas muy altas. Asimismo, los componentes del cajón y las superficies con los que entra en contacto también pueden estar muy calientes. Por eso, use siempre una manopla o un agarrador para evitar quemaduras.
Precalentar la vajilla
Introduzca la vajilla en el cajón calientaplatos y enciéndalo. Ajuste el regulador en las 6 horas. Cierre el cajón y espere hasta que la vajilla alcance la temperatura correspondiente.
El tiempo necesario hasta que todos los elementos de la vajilla estén a la misma temperatura puede variar según la cantidad y el tamaño de la vajilla y la temperatura ajustada.
Finalice el calentamiento: abra el cajón y gire el regulador hasta el mínimo. Apriete el interruptor de encendido/apagado para apagar el aparato.
Mantener calientes los alimentos
Con el cajón calientaplatos puede mantener calientes los alimentos. No obstante, no coloque sobre la esterilla antideslizante las sartenes o las cazuelas justo después de cocinar porque podría dañarla. Deje que las sartenes y las cazuelas se enfríen hasta por debajo de los 80 °C, o transfiera los alimentos a un recipiente aún frío, como por ejemplo una fuente de cristal.
Los alimentos tienen la temperatura adecuada para meterlos en el cajón cuando han dejado de hervir y apenas humean.
Antes de usar el cajón calientaplatos para mantener calientes los alimentos es recomendable precalentarlo antes durante 5-10 minutos.
Para mantener calientes alimentos como carne, pescado, verdura, guarniciones, sopas, salsas, etc. coloque el regulador en la posición máxima a las 9 horas.
Descongelar los alimentos
Con el cajón calientaplatos puede descongelar/calentar los alimentos congelados.
Para ello, coloque los alimentos en un plato o en una fuente de cristal. Encienda el cajón y coloque el regulador aprox. a las 3 horas.
Deje los alimentos en el cajón hasta que alcancen el nivel de descongelado deseado.
Limpieza y mantenimiento:
Limpie el aparato exclusivamente con un paño suave. Para limpiar el interior del cajón puede usar agua y un poco de detergente lavavajillas.
La parte exterior del aparato la puede limpiar con un limpiacristales si el frente es de cristal.
Nunca use objetos cortantes o puntiagudos para la limpieza del aparato, ni detergentes abrasivos o agresivos.
De lo contrario se podrían dañar las superficies y originar corrosión.
Saque siempre la esterilla antideslizante para limpiarel cajón. Así podrá ver si hay suciedad debajo o si han quedado restos de líquidos, porque podrían provocar corrosión.
Puede limpiar la esterilla antideslizante con agua y detergente lavavajillas. Coloque la esterilla en el cajón solo cuando esté totalmente seca.
Superficies de acero inoxidable:
Elimine siempre la suciedad de las superficies de acero inoxidable de manera inmediata, porque de lo contrario se puede producir corrosión debajo de ella.
Limpie siempre las superficies de acero inoxidable cepilladas en la dirección del cepillado para evitar arañazos.
Qué hacer en caso de un funcionamiento incorrecto
La vajilla o los alimentos no se calientan lo suficiente.
Compruebe si:
o el aparato está conectado.
o el aparato está encendido.
o está seleccionada la temperatura correcta.
o los orificios de ventilación del ventilador calefactor están tapados por algo (bandejas, tapas, objetos).
o la vajilla o los alimentos se han calentado durante su ficiente tiempo.
Tenga en cuenta que hay diferentes factores que pueden repercutir sobre el tiempo de calentamiento:
o el grosor y el material de la vajilla
o la cantidad de lo que se va a calentar
o la disposición en el aparato
o el ajuste de la temperatura
o la temperatura inicial de lo que se va a calentar
La vajilla o los alimentos no se calientan.
Compruebe si:
o el aparato está conectado.
o el aparato está encendido.
o está seleccionada la temperatura correcta.
o escucha ruido del ventilador.
Si escucha un ventilador significa que el elemento calefactor está roto. Si no escucha un ventilador es porque éste está roto.
o ha saltado el fusible de la instalación doméstica.
Al encender el aparato no se ilumina el interruptor de encendido/apagado.
o El piloto de control del interruptor está defectuoso.
El cajón no se abre al apretarlo (en los cajones sin asa).
- El cierre está bloqueado:
Tire del frente hasta que escuche un chasquido fuerte y el cajón se abra. Este desbloqueo de seguridad integrado le permite seguir usando después el cajón. Si a continuación el cajón no se puede cerrar y abrir con normalidad significa que el cierre está defectuoso.
Todas las reparaciones deben ser hechas exclusivamente por personal cualificado. Las reparaciones incorrectas del aparato efectuadas por personal no autorizado pueden exponerle a peligros importantes.
Información técnica:
Alimentación eléctrica: 220 - 240 V 50/60 Hz
Valor total de conexión: 400 W Consumo en el modo reposo: 0 W (aparato apagado)
Marcado CE: sí
Protección medioambiental
Eliminación del embalaje
Elimine el embalaje por separado de modo que sea posible reciclar los materiales.
Eliminación de un aparato usado
Este aparato cumple con la directiva europea 2002/96/CE sobre Residuos de Aparatos Eléctricos y Electrónicos (WEEE – waste electrical and electronic equipment). Esta directiva establece el marco para una retirada y un aprovechamiento de los aparatos usados válidos en toda Europa.
