Produkttyp	Aktiv högtalare (aktiv kontrollhögtalare)
Märke	Cowon
Modell	8020B
Kategori	Högtalare
Mått (H x B x D)	242 x 151 x 142 mm (med stativ) / 230 x 151 x 142 mm (utan stativ)
Vikt	3,7 kg
Strömförsörjning	100, 120, 220 eller 230 V beroende på region (±10%)
Strömförbrukning	Standby: 5 VA / Max uteffekt: 50 VA
Högtalartyp	Aktiv 2-vägs med inbyggda förstärkare
Element	Bas: 105 mm (4") kon / Diskant: 19 mm (3/4") metallkupol, magnetiskt avskärmade
Frekvensomfång	66 Hz - 20 kHz (±2,5 dB)
Maximal ljudnivå (topp, per par)	≥ 105 dB SPL på 1 m
Ljudingång	XLR hona balanserad, 10 kOhm
Tonkontroller	Treble Tilt (0 till -2 dB @ 15 kHz), Bass Tilt (0 till -6 dB i steg om -2 dB @ 100 Hz), Bass Roll-Off (-6 dB @ 85 Hz)
Volymkontroll	Område -80 dB till max
Förstärkning	Bas: 20 W / Diskant: 20 W (vid 8 ohm)
Harmonisk distorsion (THD)	< 0,08 %
Signal/brusförhållande	> 95 dB (bas och diskant)
Skydd	Inbyggda elementskyddskretsar
Monteringsalternativ	Iso-Pod™ lutningsbar, mikrofonstativ (3/8" UNC-gänga), väggfäste Omnimount® 20.5
Underhåll	Inga användar servicebara delar. Överlämna till kvalificerad teknisk service.
Säkerhet	Öppna inte. Använd jordat uttag. Skydda mot fukt. Hög ljudnivå (>85 dB SPL).
Garanti	2 år mot material- och tillverkningsfel
Överensstämmelse	CE (EN 60065, EN 55020, etc.)

Vanliga frågor - 8020B COWON

Hur ansluter jag Cowon 8020B-högtalaren?

Innan du ansluter, se till att högtalaren och ljudkällorna är avstängda. Anslut nätkabeln till ett jordat uttag. Anslut ljudkällan till den balanserade XLR-honanslutningen (stift 1 jord, stift 2 +, stift 3 -). För en obalanserad källa, koppla stift 3 till stift 1 vid källan. Använd aldrig en förstärkares högtalarutgångar.

Hur ställer jag in volym och tonkontroller?

Volymen justeras med reglaget på frontpanelen. Tonkontrollerna (Treble Tilt, Bass Tilt, Bass Roll-Off) sitter på baksidan. Använd tabell 1 i manualen för rekommenderade inställningar beroende på miljö. Börja alltid med alla omkopplare i OFF-läge (platt svar).

Kan jag använda en obalanserad kabel (RCA)?

Ja, det går att använda en obalanserad källa. För att göra detta, koppla stift 3 på XLR-ingången till stift 1 (jord) på källsidan. Ett exempel på kablage finns i illustration 2 i manualen.

Vilken effekt har den inbyggda förstärkaren?

Förstärkarna levererar 20 W för bas och 20 W för diskant (vid 8 ohm). Långtidseffekten begränsas av elementskyddskretsarna.

Hur placerar jag högtalaren för bästa ljud?

Placera högtalaren vertikalt, med den akustiska axeln riktad mot lyssningspositionen i öronhöjd. Håll ett minsta avstånd på 0,7 m. Undvik reflexer genom att placera högtalaren bort från reflekterande ytor. Lämna minst 3 cm fritt utrymme runt högtalaren för kylning.

Kan jag lägga till en subwoofer?

Ja, du kan utöka bandbredden nedåt genom att lägga till en GENELEC 7050B eller 7050A subwoofer. Aktivera då Bass Roll-Off-omkopplaren (omkopplare 2) som aktiverar ett högpassfilter vid 85 Hz.

Vad gör jag om högtalaren inte slås på?

Kontrollera att nätkabeln är ordentligt ansluten och att vägguttaget har spänning. Se till att strömbrytaren på baksidan är i ON-läge. Om problemet kvarstår, kontakta kvalificerad teknisk service (inga användar servicebara delar).

Hur underhåller jag högtalaren?

Underhållet begränsas till utsidan. Öppna aldrig högtalaren. Överlåt reparationer till en professionell. För rengöring, använd en torr, mjuk trasa. Utsätt inte enheten för vatten eller fukt.

Vilken garanti har Cowon 8020B-högtalaren?

Denna produkt har två års garanti mot material- eller tillverkningsfel. Kontakta din återförsäljare för fullständig information om garantivillkor.

Är högtalaren säker för långvarig användning?

Ja, men följ anvisningarna: använd jordat uttag, blockera inte luftcirkulationen runt högtalaren (max omgivningstemperatur 35°C) och skydda din hörsel eftersom ljudnivån kan överstiga 85 dB SPL. Enheten är inte helt frånkopplad förrän nätkabeln dras ur.

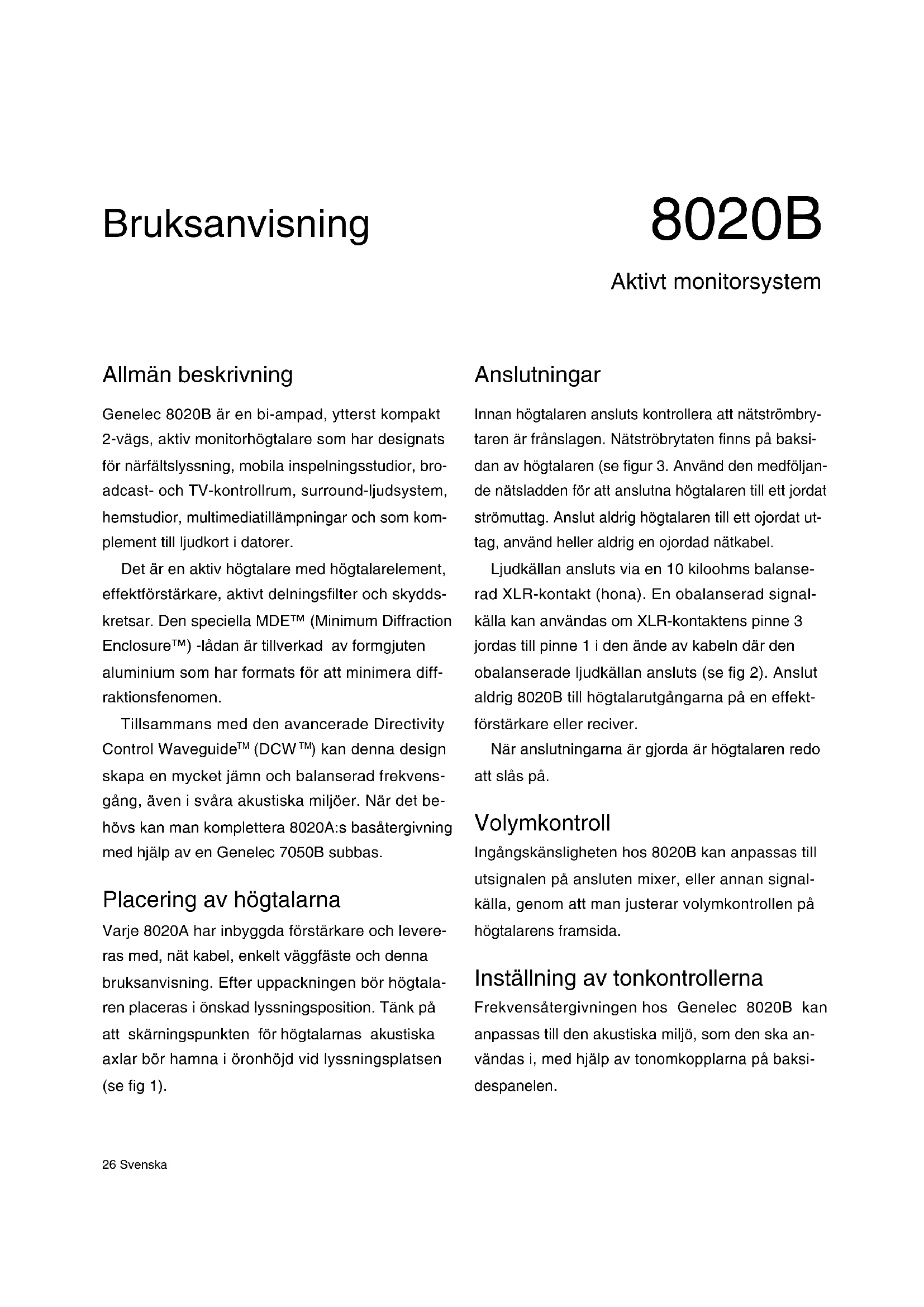

BRUKSANVISNING 8020B COWON

Genelec 8020B är en bi-ampad, ytterst kompakt 2-vägs, aktiv monitorhögtalare som har designats för närfältslyssning, mobila inspelningsstudior, broadcast- och TV-kontrollrum, surround-ljudsystem, hemstudior, multimediatillämpningar och som komplement till ljudkort i datorer.

Det är en aktiv högtalare med högtalarelement, effektförstärkare, aktivt delningsfilter och skyddskretsar. Den speciella MDE™ (Minimum Diffraction Enclosure™) -lådan är tillverkad av formgjuten aluminium som har formats för att minimera diffraktionsfenomen.

Tillsammans med den avancerade Directivity Control Waveguide™ (DCW™) kan denna design skapa en mycket jämn och balanserad frekvensgång, även i svåra akustiska miljöer. När det behövs kan man komplettera 8020A:s basåtergivning med hjälp av en Genelec 7050B subbas.

Placering av högtalarna

Varje 8020A har inbyggda förstärkare och levereras med, nät kabel, enkelt väggfäste och denna bruksanvisning. Efter uppackningen bör högtalaren placeras i önskad lyssningsposition. Tänk på att skärningspunkten för högtalarnas akustiska axlar bör hamna i öronhöjd vid lyssningsplatsen (se fig 1).

Anslutningar

Innan högtalaren ansluts kontrollera att nätströmbrytaren är frånslagen. Nätströbrytaten finns på baksidan av högtalaren (se figur 3. Använd den medföljande nätsladden för att anslutna högtalaren till ett jordat strömuttag. Anslut aldrig högtalaren till ett ojordat uttag, använd heller aldrig en ojordad nätkabel.

Ljudkällan ansluts via en 10 kiloohms balanse-rad XLR-kontakt (hona). En obalanserad signalkälla kan användas om XLR-kontaktens pinne 3 jordas till pinne 1 i den ände av kabeln där den obalanserade ljudkällan ansluts (se fig 2). Anslut aldrig 8020B till högtalarutgångarna på en effektförstärkare eller reciver.

När anslutningarna är gjorda är högtalaren redo att slås på.

Volymkontroll

Ingångskänsligheten hos 8020B kan anpassas till utsignalen på ansluten mixer, eller annan signalkälla, genom att man justerar volymkontrollen på högtalarens framsida.

Inställning av tonkontrollerna

Frekvensåtergivningen hos Genelec 8020B kan anpassas till den akustiska miljö, som den ska användas i, med hjälp av tonomkopplarna på baksidespanelen.

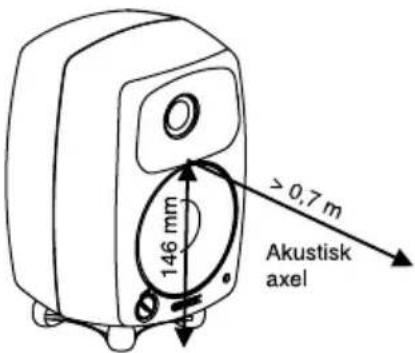

146 mm > 0,7 m Akustisk axel

Figur 1: Bestämning av den akustiska axeln

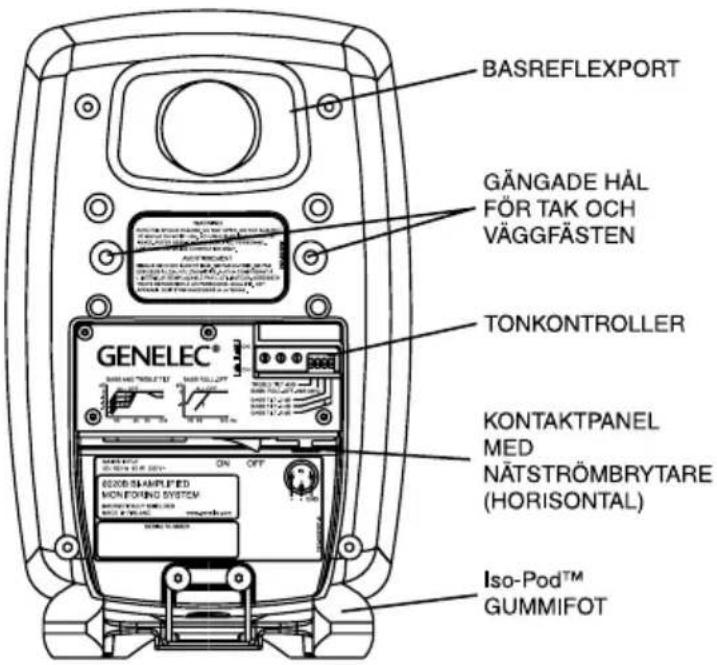

BASREFLEXPORT GÄNGADE HÅL FÖR TAK OCH VÄGGFÄSTEN TONKONTROLLER GENELEC® KONTAKTPANEL MED NÄTSTRÖMBRYTARE (HORISONTAL) Iso-Pod™ GUMMIFOT

Figur 3: Kontrollernas och anslutningarnas placering på 8020A:s baksidespanel.

Kabel RCA (utgång) Skärm XLR (högtalare)

Figur 2: Kabeltyp som behövs om obalanserad ljudkälla används (i detta exempel en RCA-utgång kopplad till XLR-ingången)

Dessa kontroller är Treble Tilt, Bass Tilt och Bass

Roll-Off. Ett akustiskt mätsystem, som till exempel WInMLS, rekommenderas för att analysera effekten av de gjorda justeringarna, men en noggrann lyssning, tillsammans med lämpliga testskivor, kan ge goda resultat om inte ett testsystem finns tillgångligt. Tabell 1 visar några typiska grundinställningar i olika lyssningssituationer. Bild 4 visar effekten av kontrollinställningarna i ett ekofritt rum.

Treble Tilt

Treble Tilt-kontrollen (switch 1) sänker diskantåtergivningen hos högtalaren vid frekvenser över 5 kHz med 2 dB. Detta kan användas för att mjuka upp återgivningen hos ett system som låter vasst i diskanten.

Bass Tilt

Bass Tilt-kontrollen erbjuder tre olika dämpnivåer vid 2 kHz hos högtalaren, ofta nödvändigt när högtalaren placeras nära en vägg eller liknande. Dämpnivåerna är -2 dB (switch 3 ON), -4 dB (switch 4 ON) och -6 dB (båda switcharna ON).

Bass Roll-Off (switch 2) aktiverar ett högpassfilter vid 85 Hz som komplement till de lågpassfilter som finns i Genelec 7050B och 7050A subbasar. Den här switchen ska alltid stå i läge ON när dessa subbasar används.

Fabriksinställningen hos alla dessa tonkontroller är OFF för att ge en rak grundkurva i en mätsituation.

Högtalarens placering i rummet Treble Tilt Bass Tilt Bass Roll-Off
Ekofritt rum OFF OFF OFF
Fritt placerad i dämpat rum OFF OFF OFF
Fritt placerad i rum med efterklang OFF -2 dB OFF
Närfält eller placering på mätarbrygga till mixer OFF -4 dB OFF
Nära vägg OFF -6 dB OFF
Tillsammans med 7050B subbas Se ovanför Se ovanför	ON

Tabell 1: Lämpliga tonkontrollinställningar för olika akustiska miljöer

Börja alla justeringar i detta läge. Mät, eller lyssna, systematiskt samtidigt som ni går igenom de olika inställningarna för att komma fram till den bästa balansen på ljudkurvan.

Rikta högtalarna korrekt

Placera alltid högtalarna så att skärningspunkten för deras akustiska axlar hamnar i öronhöjd vid lyssningsplatsen (se fig 1). Placera högtalarna vertikalt för att minimera akustiska utsläckningseffekter vid högtalarens delningsfrekvens.

Tänk på symmetrin

Kontrollera att högtalarna placerats symmetriskt och på samma avständ från lyssningspositionen. Om möjligt, placera systemet så att lyssningspositionen är belägen på rummets centrumlinje och så att högtalarna befinner sig på samma avständ från denna.

Minimera reflektioner

Akustiska reflektioner från föremål nära högtalarna, som till exempel bord, skåp, datorskärmar etc, kan skapa önskade färgningar och luddighet i ljudbilden. Dessa reflektioner kan minimeras genom att man undviker att placera högtalarna i närheten av sådana föremål.

Genom att till exempel montera högtalarna på stativ bakom och ovanför mixerbordet och samtidigt luta dem nedåt och rikta dem i öronhöjd mot den tänka lyssningpositionen, när man ofta bättre resultat än om högtalarna placeras ovanpå mixerns mätarbrygga.

Säkerhetsavständ

Man måste säkerställa kylning av förstärkaren och funktionen hos basreflexporten om högtalarna placeras i ett trångt utrymme som till exempel i ett skåp eller infällda i väggen. Det måste alltid finnas ett fritt utrymme om minst 3cm på högtalarens alla sidor (undersidan undantagen); alltså ovanför, bakom och på båda sidor om högtalaren.

Utrymmet närmast förstärkaren måste endera vara väl ventilerat eller tillräckligt stort för att inte den omgivande temperaturen ska överstiga 35 grader Celsius.

Monteringsalternativ

Genelec 8020B erbjuder flera olika monteringsalternativ:

Iso-Poden™ (Isolation Positioner/Decoupler™), den vibrationsisolerande gummifoten gör det möjligt att luta högtalaren för att på så sätt justera riktningen hos dess akustiska axel.

På högtalarens undersida finns ett 3/8" UNC-gängat hål som passar till ett vanligt standardmikrofonstativ. På baksidan finns ett par M6 x 10 mm hål som passar till Omnimount® -hållare i storlek 20.5 eller den det väggfäste som medföljer högtalaren.

Underhåll & Service

Inga delar som användaren själv kan reparera återfinns i förstärkardelen. All service eller reparation av 8020B ska göras av kvalificerad servicepersonal. (se http://www.genelec.se/service-reservdelar/)

Säkerhetsföreskrifter

Även om alla internationella säkerhetskrav har följts vid tillverkningen av 8020B, bör största vikt läggas vid följande varningar, för att man på så sätt ska kunna arbeta under säkra förhållanden med högtalaren:

• Service och underhåll på högtalaren får endast göras av kvalificerad servicepersonal. Högtalaren får inte öppnas.
• Använd aldrig högtalaren med ojordad nätsladd eller ansluten till ett ojordat nätutag, eftersom detta kan äventyra den elektriska säkerheten.

• Utsätt inte högtalaren för vatten eller fukt. Placera inte föremål som innehåller vätska, som t ex en blomvas, ovanpå eller i närheten av högtalaren.

• Högtalaren kan producera ljudtryck som överstiger 85 dB, vilket kan förorsaka permanenta hörselskador.

• Ett fritt flöde av luft runt högtalaren är nödvändigt för att ge tillräcklig kylning. Förhindra inte detta luftflöde.
• Tänk på att förstärkaren inte är helt frånkopplad från nätspänningen förrän nätsladden dragits ur förstärkaren eller vägguttaget.

Garanti

Denna produkt har ett två års garanti mot material- eller tillverkningsfel. Vänd er till er återförsäljare för att få alla försäljnings- och garantivillkor.

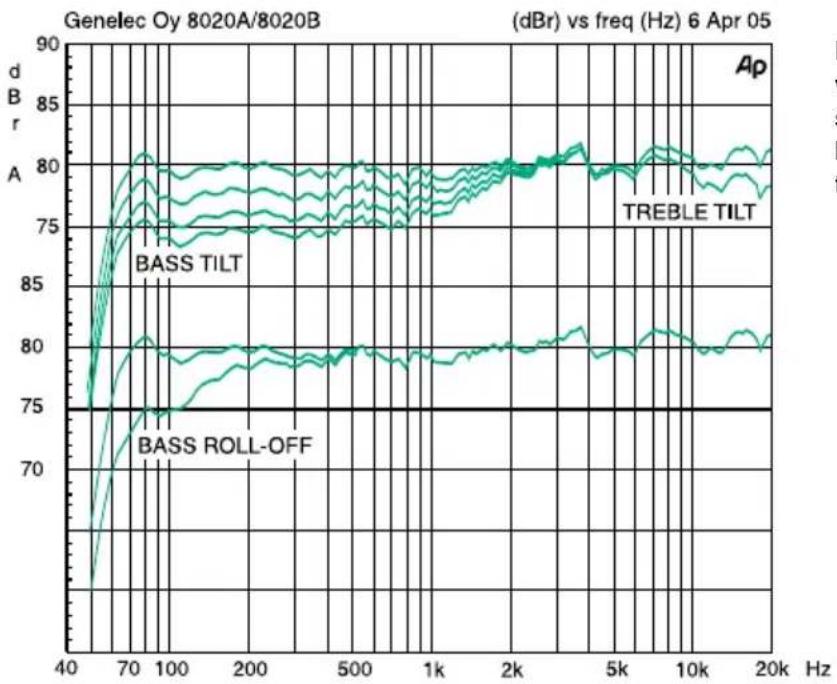

Figur 4. Ovanstående kurvor visar effekten av de olika inställningarna hos Bass Tilt-, Treble Tilt- och Bass Roll-off-kontrollerna i fritt fält med 8020B

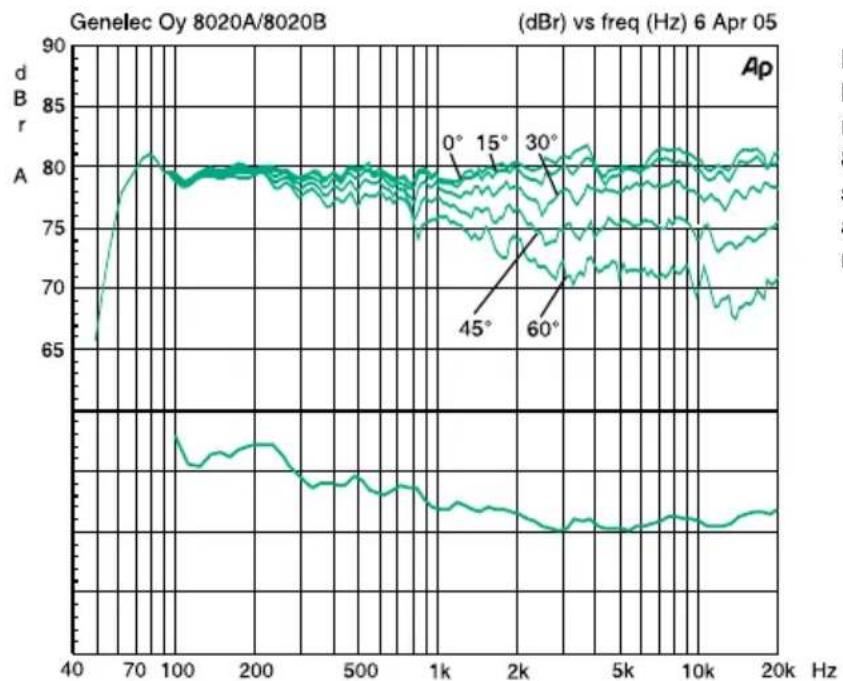

Figur 5. Den övre gruppen av kurvor visar den horisontella riktningskarakteristiken hos 8020B mätt vid 0, 15, 30, 45 samt 60 graders vinkel på 1 m avstånd. Den undre visar systemets effektkurva

TeKniSKA fAKTA

Undre brytfrekvens, -3 dB:

≤ 65 Hz

Övre brytfrekvens, -3 dB:

≥ 21 kHz

Frekvensomfång:

66 Hz - 20 kHz (± 2,5 dB)

Maximalt kortvarigt ljudtryck, sinusvåg, på högtalarens axel, medelvärde från 100 Hz till 3 kHz:

@ 1 m ≥ 96 dB SPL

@ 0,5 m ≥ 102 dB SPL

Maximalt långvarigt RMS-ljudtryck under samma förhållanden, med IEC-vägt brust (begränsat av högtalarens överstyrningsskydd): @ 1 m ≥ 95 dB SPL

Maximalt ljudtryck per par @ 1 m med musikmaterial:

≥ 105 dB

Egenbrus i fritt fält @ 1 m on axis:

≤ 10 dB (A-vägt)

Harmonisk distorsion vid 85 dB SPL @ 1 m on axis:

Frekvens: 50...100 Hz < 3 %

100 Hz < 0.5 %

Element: Bas 105 mm (4") konhögtalare

Diskant

19 mm (3/4") metalldom

Båda elementen är magnetiskt skärmade

Vikt:

3.7 kg (8.1 lb)

Mätt: Höjd

242 mm (9 ^1 / _2 ")

(med Iso-Pod™ bordsstativ)

Höjd	230 mm ( 9^1/_16 ")

(utan Iso-Pod™ bordsstativ)

Bredd

151 mm (6")

Djup	142 mm ( 5^5/_8 ")

ec DeclarATiOn Of cOnfORMiTy

Denna paragraf säkerställer att Genelec Monitoring

System 8020B uppfyller följande standarder:

Säkerhet:

EN 60065: 2002 / IEC 60065:2001 7th Edition

EMC:

Denna produkt följer direktiven i The Low Voltage Directive

73/23/EEC, EMC Directive 89/336/E och 93/68/EEC

Undertecknat: Ilpo Martikainen

Befattning: Styrelseordförande

Datum: 12-januari-2009

DelninGSfilTeR

Anslutning: XLR-hona, balanserad 10 kOhm pin 1 jord, pin 2 +, pin 3 -

Insignal för 100 dB SPL utsignal på 1 m avstånd: -6 dBu med volymkontrollen på max

Volymkontrollens omfång: -80 dB relativt max utsignal

Delningsfrekvens, Bas/Diskant: 3,0 kHz

Treble Tilt-kontrollens omfång: 0 till -2 dB @ 15 kHz

Bass Roll-Off-kontrollens omfång: -6 dB-steg @ 85 Hz (används tillsammans med subbasen 7050B)

Bass Tilt-kontrollens omfång i -2 dB-steg: 0 till -6 dB @ 100 Hz

CAL-läget (kalibreringsläget) är med alla tonkontroller i off-läge (av) och ingångskänsligheten i maxläge (fullt medurs).

fÖRSTÄRKARDel

Basförstärkarens uteffekt vid 8 Ohms belastning: 20 W Diskantförstärkarens uteffekt vid 8 Ohms belastning: 20 W Långvarig överstyrning förhindras av högtalarens överbelastningsskydd.

Förstärkarens distorsion vid nominell uteffekt:

THD+N < 0,08 %

SMPTE-IM < 0,08 %

CCIF-IM < 0,08 %

DIM 100 < 0,08 %

Signal/Brusförhållande, vid full uteffekt:

Bas > 95 dB

Diskant > 95 dB

Nätspänning:

100, 120, 220 eller 230 V

beroende på område

Spänningstolerans: ±10 %

Effektförbrukningn:

Tomgång 5 VA

Full uteffekt 50 VA
