Tuotetyyppi	Aktiivikaiutin (aktiivinen ohjauskaiutin)
Merkki	Cowon
Malli	8020B
Luokka	Kaiutin
Mitat (K x L x S)	242 x 151 x 142 mm (jalustan kanssa) / 230 x 151 x 142 mm (ilman jalustaa)
Paino	3,7 kg
Virtalähde	100, 120, 220 tai 230 V maasta riippuen (±10%)
Tehonkulutus	Valmiustila: 5 VA / Max lähtö: 50 VA
Kaiutintyyppi	Aktiivinen 2-tie sisäänrakennetuilla vahvistimilla
Elementit	Basso: 105 mm (4") kartio / Diskantti: 19 mm (3/4") metallikupu, magneettisesti suojatut
Taajuusvaste	66 Hz - 20 kHz (±2,5 dB)
Maksimi äänitaso (huippu, pari)	≥ 105 dB SPL 1 metrin etäisyydellä
Äänitulo	XLR naaras, symmetrinen, 10 kOhm
Sävyohjaimet	Diskantin kallistus (0 - -2 dB @ 15 kHz), Basson kallistus (0 - -6 dB 2 dB välein @ 100 Hz), Basson alipäästösuodatin (-6 dB @ 85 Hz)
Äänenvoimakkuuden säätö	Alue -80 dB:stä maksimiin
Vahvistus	Basso: 20 W / Diskantti: 20 W (8 ohmilla)
Harmoninen särö (THD)	< 0,08 %
Signaali-kohinasuhde	> 95 dB (basso ja diskantti)
Suojaus	Sisäänrakennetut elementtien suojapiirit
Asennusvaihtoehdot	Iso-Pod™ kallistettava, mikrofonijalka (3/8" UNC-reikä), seinäteline Omnimount® 20.5
Huolto	Ei käyttäjän huollettavia osia. Toimitettava valtuutettuun huoltoon.
Turvallisuus	Älä avaa. Käytä maadoitettua pistorasiaa. Suojaa kosteudelta. Korkea äänitaso (>85 dB SPL).
Takuu	2 vuotta materiaali- ja valmistusvirheille
Vaatimustenmukaisuus	CE (EN 60065, EN 55020, jne.)

Usein kysytyt kysymykset - 8020B COWON

Kuinka kytken Cowon 8020B -kaiuttimen?

Ennen kytkentöjä varmista, että kaiutin ja äänilähteet ovat pois päältä. Kytke virtajohto maadoitettuun pistorasiaan. Liitä äänilähde symmetriseen XLR-naarasliittimeen (pinni 1 maa, pinni 2 +, pinni 3 -). Epäsymmetriselle lähteelle yhdistä pinni 3 pinniin 1 lähteellä. Älä koskaan käytä vahvistimen kaiutinliittimiä.

Kuinka säädän äänenvoimakkuutta ja sävyohjaimia?

Äänenvoimakkuutta säädetään etupaneelin säätimellä. Sävyohjaimet (Treble Tilt, Bass Tilt, Bass Roll-Off) ovat takapaneelissa. Käytä käsikirjan taulukkoa 1 suositelluista asetuksista ympäristön mukaan. Aloita aina kaikkien kytkimien ollessa OFF-asennossa (tasainen vaste).

Voinko käyttää epäsymmetristä kaapelia (RCA)?

Kyllä, on mahdollista käyttää epäsymmetristä lähdettä. Tätä varten yhdistä XLR-tulon pinni 3 pinniin 1 (maa) lähteen puolella. Johdotusesimerkki on käsikirjan kuvassa 2.

Mikä on sisäänrakennetun vahvistimen teho?

Vahvistimet tuottavat 20 W bassolle ja 20 W diskantille (8 ohmilla). Pitkäaikainen lähtöteho on rajoitettu elementtien suojapiirien toimesta.

Kuinka sijoitan kaiuttimen parhaan äänen saavuttamiseksi?

Aseta kaiutin pystyasentoon, akustinen akseli osoittaen kuuntelupaikkaan korvan korkeudella. Pidä vähimmäisetäisyys 0,7 m. Vältä heijastuksia siirtämällä kaiutin pois heijastavista pinnoista. Jätä vähintään 3 cm tilaa kaiuttimen ympärille jäähdytystä varten.

Voinko lisätä subwooferin?

Kyllä, voit laajentaa taajuusaluetta alaspäin lisäämällä GENELEC 7050B- tai 7050A-subwooferin. Tällöin aktivoi Bass Roll-Off -kytkin (kytkin 2), joka aktivoi 85 Hz:n ylipäästösuodattimen.

Mitä teen, jos kaiutin ei käynnisty?

Tarkista, että virtajohto on kytketty kunnolla ja pistorasia on jännitteinen. Varmista, että takapaneelin virtakytkin on ON-asennossa. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoon (ei käyttäjän huollettavia osia).

Kuinka huollan kaiutinta?

Huolto rajoittuu ulkopintaan. Älä koskaan avaa kaiutinta. Anna kaikki korjaukset ammattilaiselle. Puhdistukseen käytä pehmeää kuivaa liinaa. Älä altista laitetta vedelle tai kosteudelle.

Mikä on Cowon 8020B -kaiuttimen takuu?

Tällä tuotteella on kahden vuoden takuu materiaali- ja valmistusvirheitä vastaan. Katso takuuehdot kokonaisuudessaan toimittajaltasi.

Onko kaiutin turvallinen pitkäaikaiseen käyttöön?

Kyllä, mutta noudata ohjeita: käytä maadoitettua pistorasiaa, älä estä ilmankiertoa kaiuttimen ympärillä (max ympäristön lämpötila 35°C), ja suojaa kuuloasi, koska äänitaso voi ylittää 85 dB SPL. Laite ei ole täysin irrotettu ennen kuin virtajohto on poistettu.

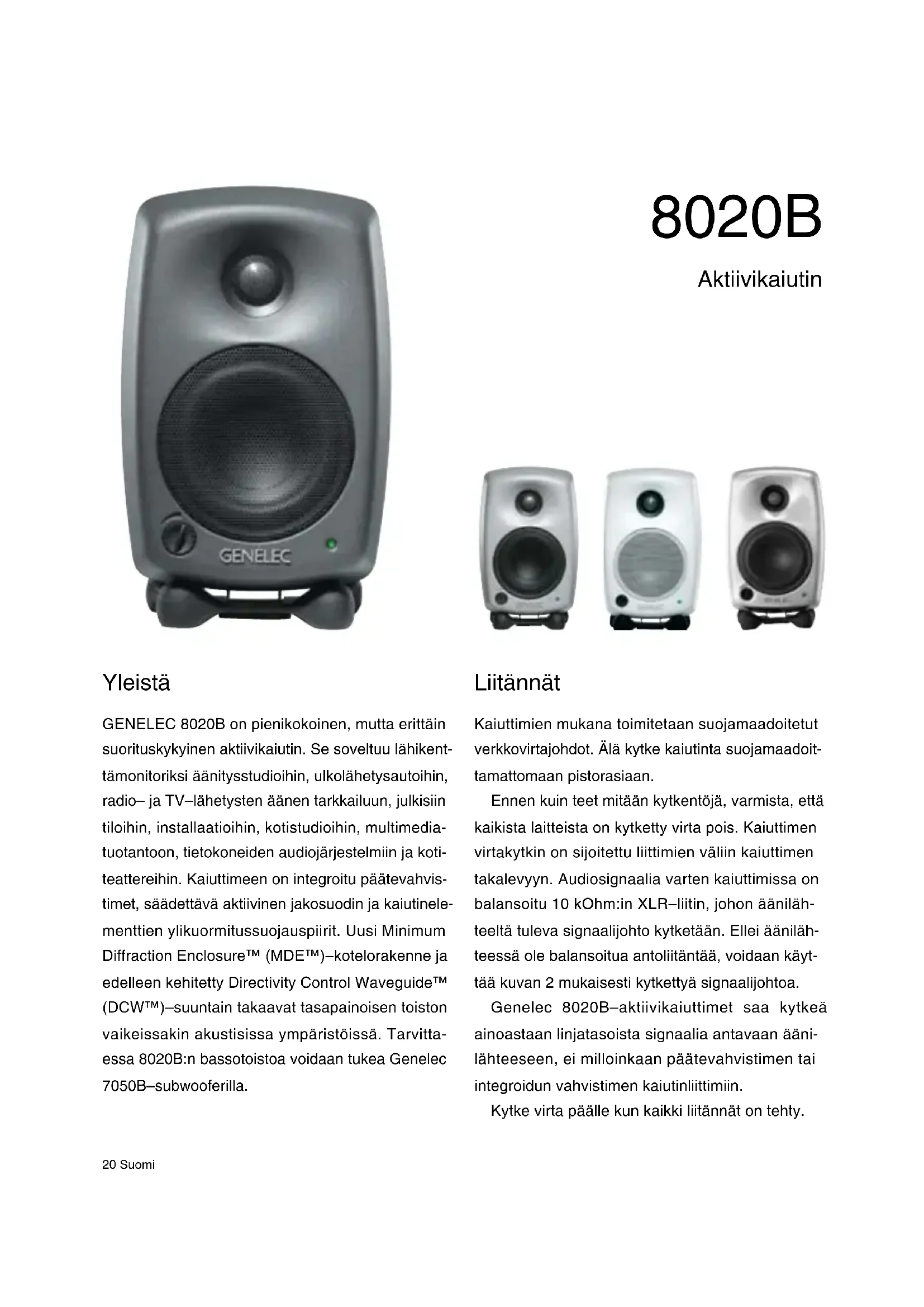

KÄYTTÖOHJE 8020B COWON

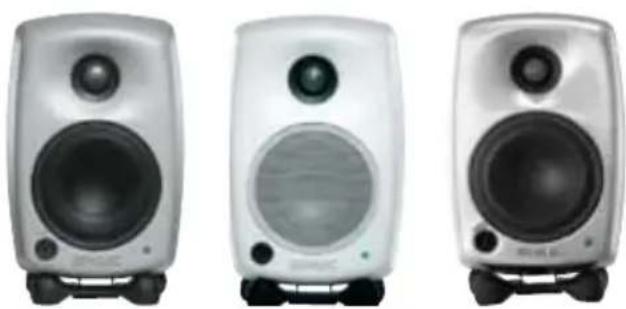

GENELEC 8020B on pienikokoinen, mutta erittäin suorituskykyinen aktiivikaiutin. Se soveltuu lähikenttämonitoriksi äänitysstudioihin, ulkolähetysautoihin, radio- ja TV-lähetysten äänen tarkkailuun, julkisiin tiloihin, installaatioihin, kotistudioihin, multimedia-tuotantoon, tietokoneiden audiojärjestelmiin ja kotiteattereihin. Kaiuttimeen on integroitu päätevahvis-timet, säädettävä aktiivinen jakosuodin ja kaiutinelementtien ylikuormitussuojauspiirit. Uusi Minimum Diffraction Enclosure™ (MDE™)-kotelorakenne ja edelleen kehitetty Directivity Control Waveguide™ (DCW™)-suuntain takaavat tasapainoisen toiston vaikeissakin akustisissa ympäristöissä. Tarvittaessa 8020B:n bassotoistoa voidaan tukea Genelec 7050B-subwooferilla.

8020B

Aktiivikaiutin

Kaiuttimien mukana toimitetaan suojamaadoitetut verkkovirtajohdot. Älä kytke kaiutinta suojamaadoittamattomaan pistorasiaan.

Ennen kuin teet mitään kytkentöjä, varmista, että kaikista laitteista on kytketty virta pois. Kaiuttimen virtakytkin on sijoitettu liittimien väliin kaiuttimen takalevyyn. Audiosignaalia varten kaiuttimissa on balansoitu 10 kOhm:in XLR–liitin, johon äänilähteeltä tuleva signaalijohto kytketään. Ellei äänilähteessä ole balansoitua antoliitäntää, voidaan käyttää kuvan 2 mukaisesti kytkettyä signaalijohtoa.

Genelec 8020B-aktiivikaiuttimet saa kytkeä ainoastaan linjatasoista signaalia antavaan äänilähteeseen, ei milloinkaan päätevahvistimen tai integroidun vahvistimen kaiutinliittimiin.

Kytke virta päälle kun kaikki liitännät on tehty.

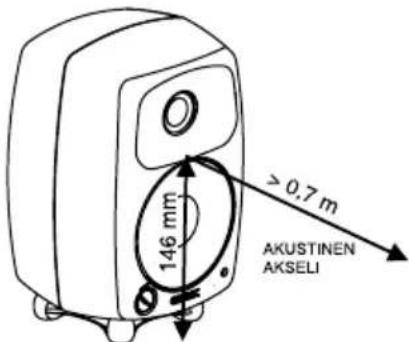

146 mm ≥ 0.7 m AKUSTINEN AKSELI

Kuva 1: Kaiuttimen akustisen akselin sijainti.

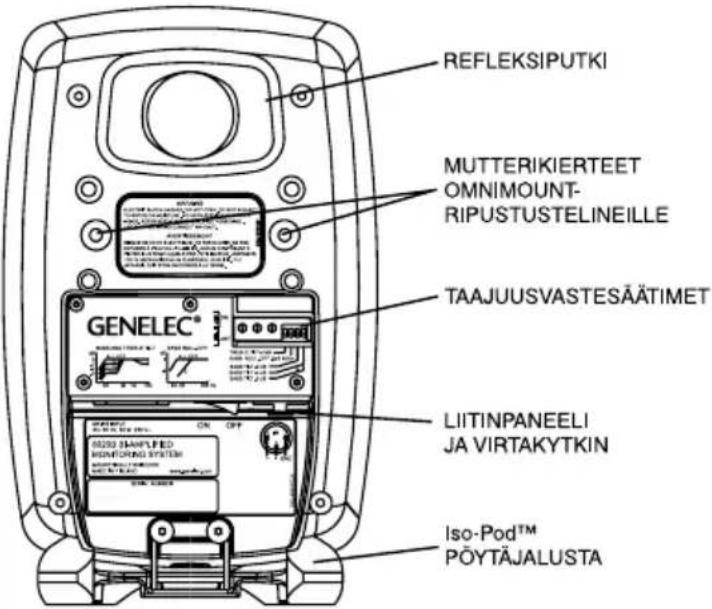

REFLEKSIPUTKI MUTTERIKIERTEET OMNIMOUNT- RIPUSTUSTELINEILLE TAAJUUSVASTESÄÄTIMET GENELEC® LIITINPANEELI JA VIRTAKYTKIN Iso-Pod™ PÖYTÄJALUSTA

Kuva 3: 8020A:n takapaneeli.

Kaapeli Suojavaippa XLR RCA

Kuva 2: Balansoimattomaan RCA-liittimeen liitettäessä tarvittavan väli-kaapelin kytkentä.

Herkkyyden säätö

Kaiuttimen ottoliitännän herkkyys (äänenvoimakkus) voidaan säätää sopivaksi etuseinän oikeassa alakulmassa olevalla voimakkuussäätimellä.

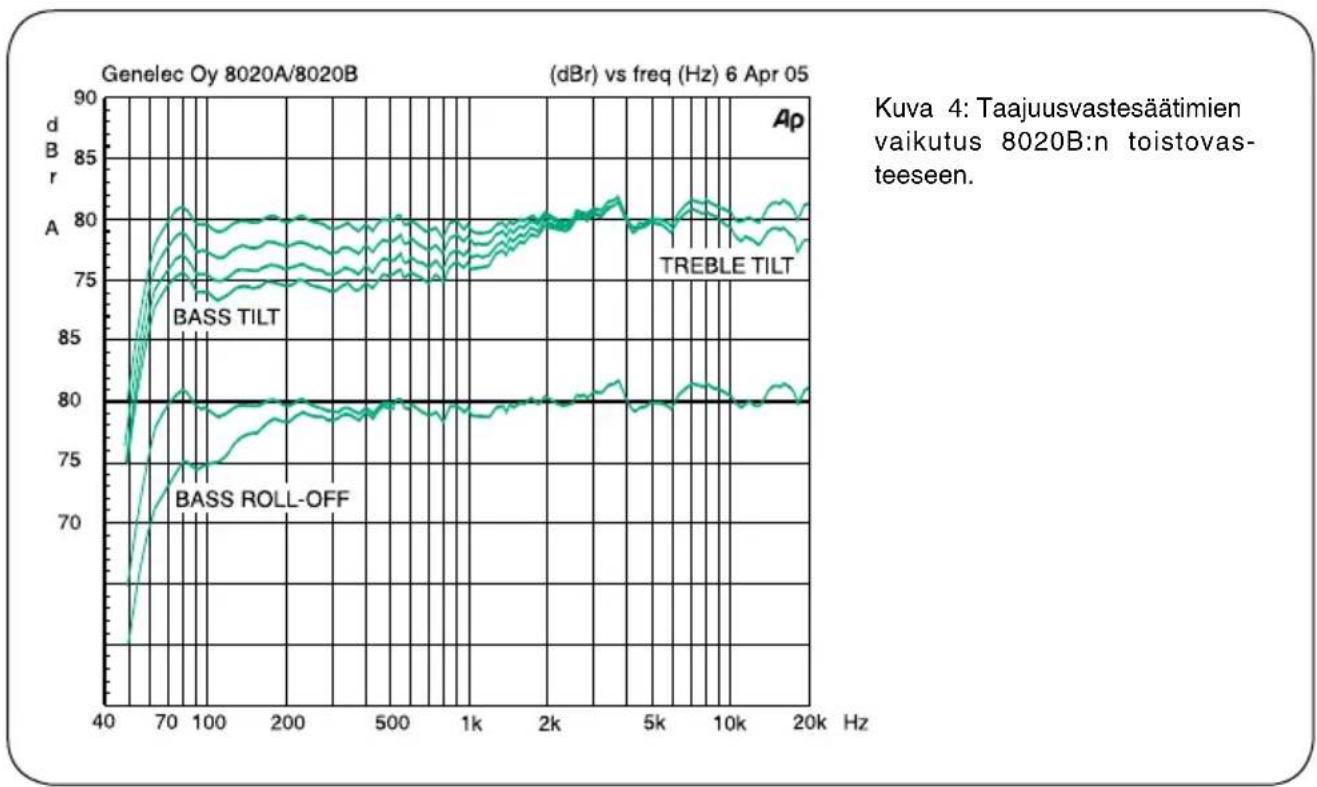

Taajuusvastesäätöjen käyttö

Kaiuttimen taajuusvastetta voidaan muokata kuuntelutilan akustisista ominaisuuksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Säätö tehdään kaiuttimen takapaneelissa olevien "treble tilt"-, "bass tilt"- ja "bass roll-off"-kytkimien avulla. Kaikki säädöt on asetettu tehtaalla asentoon "OFF", mikä antaa tasaisen taa-juusvasteen kaiuttomassa tilassa. Säätöjen vaikutus toistovasteeseen on esitetty kuvassa 4.

Suosittelemme akustisen mittausjärjestelmän (esim. WinMLS) käyttöä kaiuttimien säätämisessä. Ellei tällaista ole käytettävissä, säätö voidaan tehdä myös korvakuulolta sopivia testiäänitteitä ja -signaaleja hyväksikäyttäen. Taulukko 1 sisäl-tää muutamia suuntaa-antavia säätöesimerkkejä. Kaiuttimien sijoitus ja akustinen ympäristö vaikut-taa ratkaisevasti säätötarpeeseen, joten säätöön kannattaa ryhtyä vasta kun kuuntelutilan järjestys on saatu lopulliseen muotoonsa.

Treble tilt

Treble tilt-säätö (kytkin 1) vaimentaa kaiuttimen diskantitoistoa 5 kHz:n yläpuolella 2 dB, mitä voidaan käyttää liian kirkkaalta tuntuvan toiston korjaamiseen.

Kaiuttimien sijoitus Treble tilt Bass tilt Bass roll-off
Kaiuttomassa tilassa OFF OFF OFF
Vapaasti seisovana vaimennetussa tilassa OFF OFF OFF
Vapaasti seisovana kaikuvassa tilassa OFF	-2 dB	OFF
Lähikentässä, heijastavan tason päällä	OFF	-4 dB	OFF
Lähellä seinää	OFF	-6 dB	OFF
7050B-subwooferin kanssa	Kuten yllä	Kuten yllä	ON

Taulukko 1: Suositeltavat taajuusvastesäätimien (tone control) asetukset kaiuttimien sijoituksen mukaan

Bass tilt

Bass tilt-säädön avulla voidaan vaimentaa kaiut- timen bassotoistoa 1 kHz:n alapuolella. Tämä on usein tarpeen, kun kaiutin sijoitetaan lähelle seinää tai muuta rajapintaa. Vaimennustasoja on kolme: -2 dB (kytkin 3 "ON"), -4 dB (kytkin 4 "ON") ja -6 dB (kytkimet 3 ja 4 "ON").

Bass roll-off

Bass roll-off-säätö (kytkin 2) aktivoi 85 hertsin taa-juudelle ylipäästösuodatuksen, jolla 8020B-aktiivikaiutin sovitetaan yhteen Genelec 7050B-aktiivisubwooferin kanssa. Tämä kytkin pitää aina asettaa asentoon "ON", kun 8020B:ta käytetään 7050B-aktiivisubwooferin kanssa.

Kaiuttimien sijoitus

Kohdista kuuntelupisteeseen

Suuntaa kaiuttimet kuuntelalueen keskipistee-seen pään korkeudelle. Suuntaus on tehty oikein, kun kaikkien kaiuttimien akustiset akselit (kuva 1) leikkaavat kuuntelupisteessä. Kaiuttimet kannattaa sijoittaa pystyasentoon, sillä se minimoi vaihevirheet jakotaajuudella.

Sijoita symmetrisesti

Sijoita kaiuttimet samalle etäisyydelle kuuntelupisteestä ja mahdollisimman symmetrisesti sekä toistensa, että huoneen rajapintojen suhteen. Tämä toteutuu, kun kuuntelupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.

Minimoi heijastukset

Kaiuttimen lähellä sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa toiston värittymistä ja sumentaa äänikuvaa. Tämä kannattaa ottaa huomioon kaiuttimia sijoitettaessa ja mahdollisuuksien mukaan siirtää heijastuksia aiheuttavat tietokoneen näytöt, kaapit tms. pois kaiuttimien läheltä. Kaiuttimet tulee sijoittaa mahdollisimman kauas heijastuksia aiheuttavista pinnoista. Tarkkailukaiuttimia ei esimerkiksi kannata sijoittaa äänipöydän päälle, vaan riittävän korkeille lattiajalustoille äänipöydän taakse, josta ne voidaan suunnata alas äänitarkkailijaa kohti.

vähimmäisetäisyydet

Vahvistimien jäähdytyksen ja refleksiputken toi-minnan takaamiseksi pitää kaiuttimien taakse,

sivuille ja päälle jäädä kuunteluhuoneeseen avautuva, vähintään kolmen senttimetrin vapaatila. Kaiutinta ei saa käyttää tilassa, jonka lämpötila on yli 35° C.

Pöytäjalusta ja kiinnitysmahdollisuudet

Kaiuttimien mukana toimitettava Isolation Positioner/Decoupler™ (Iso-Pod™) -jalusta mahdollistaa kaiuttimen kallistamisen ylä- tai alaviistoon. Genelec 8020B voidaan kiinnittää Omnimount® Series 20.5-kaiutintelineisiin kaiutinkotelon takaseinässä olevien M6x10 -mutterikierteiden avulla. Kotelon pohjassa on 3/8" UNC -mutterikierre, jolla kaiutin voidaan kiinnittää mikrofonitelineeseen.

Turvallisuusohjeita

Genelec-aktiivikaiuttimet on suunniteltu ja valmistettu täyttämään kansainväliset turvallisuusnormit. Virheellisestä käytöstä saattaa kuitenkin seurata vaaratilanne, joten seuraavia ohjeita on aina noudatettava:

• Laitetta ei saa asettaa alttiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu käytettäväksi ainoastaan kuivassa huonetilassa.
• Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilöstö.
• Älä avaa kaiutinkoteloa tai irrota laitteesta mitään osia.
• Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan.
• Huomaa, että kaiutin ei ole täysin jännitteetön ellei virtajohtoa ole irrotettu pistokkeesta.

VAROITUS!

Genelec 8020B-aktiivikaiuttimet pystyvät tuottamaan yli 85 desibelin äänenpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.

Huolto

Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huoltohenkilöstön suoritettaviksi. Älä avaa laitetta itse.

Takuu

Genelec Oy antaa tuotteilleen kahden vuoden takuun ostopäivästä lukien. Takuu kattaa valmistusvirheet ja materiaaliviat.

EU- vaatimustenmukaisuusvakuutus

Genelec 8020B-aktiivikaiuttimet täyttävät seuraavien EU-direktiivien vaatimukset:

Pienjännitedirektiivi 2006/95/EC ja EMC-direktiivi 2004/108/EC.

Testauksessa on käytetty seuraavia standardeja:

Sähköturvallisuus:

EN 60065: 2002 + A1:2006 / IEC 60065:2001 7th Edition + A1: 2005

EMC:

EN 55020 A2: 2008

EN 55013: (2001)+ A1 : 2003 + A2: 2009

EN 61000-3-2: 2006

EN 61000-3-3 A2: 2005

Ilpo Martikainen

Hallituksen puheenjohtaja

1. tammikuuta 2009

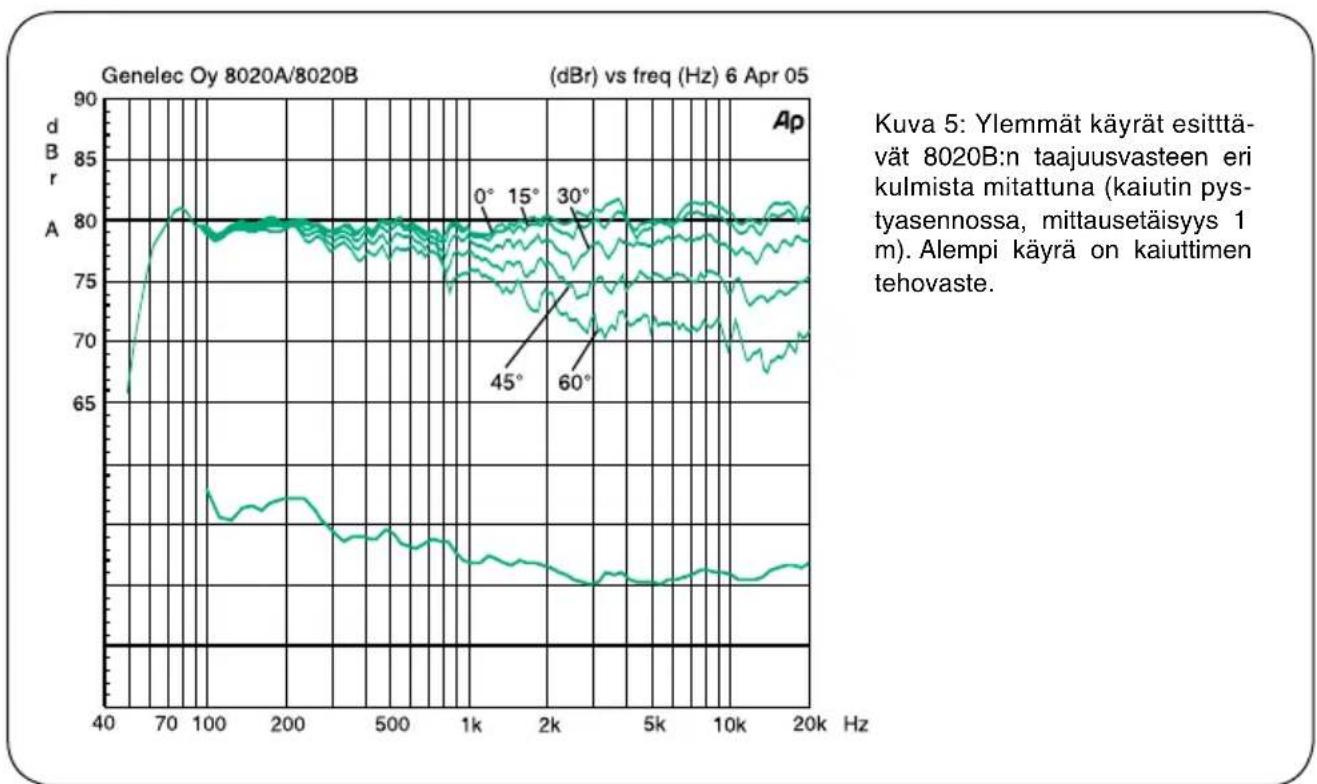

TeKniSeT TieDOT

Alarajataajuus, -3 dB: < 65 Hz	-
Ylärajataajuus, -3 dB:	≥21 kHz

Taajuusvaste vapaakentässä:

66 Hz - 20 kHz (± 2,5 dB)

Hetkellinen maksimiäänenpaine mitattuna sinisignaalilla puoliavaruuteen. Keskiarvo taajuusalueella

100 Hz...3 kHz:

@ 1 m ≥ 96 dB SPL

Suurin jatkuva (RMS) äänenpaine IEC-painotetulla kohinalla mitattuna (elementtien suojapiirin rajoittama):

@ 1 m ≥ 95 dB SPL

Kaiutinparin tuottama äänenpaineen huippuarvo (peak) musiikkimateriaalilla 1 metrin mittausetäisyydellä:

≥ 105 dB

Akustinen pohjakohinataso 1 m:n etäisyydellä:

≤ 10 dBA

Harmoninen särö 85 dB 1m mittausakselilla::

Taajuus:	50...100 Hz < 3 %
>100 Hz < 0.5 %

Kaiutinelementit:

Basso 105 mm (4") kartio

Diskantti 19 mm ( ^3/_4 ) metallikalotti

Molemmat elementit ovat magneettisuojattuja

Paino:

3,7 kg (8.1 lb)

Mitat

Korkeus 242 mm (9 ^1/2 ")

(mukaanlukien Iso-Pod™ pöytäjalusta)

Korkeus 230 mm (9 ^1 / _16 )

(ilman Iso-Pod™ pöytäjalustaa)

Leveys 151 mm (6")

Syvyys 142 mm ( 5^5/_8 )

JAKOSUODin

Ottoliitin: XLR naaras, balansoitu 10 kOhmnapa 1 maa, napa 2 +, napa 3 -

Tarvittava signaalitaso 100 dB SPL äänenpainen tuottamiseen 1 m:n mittausetäisyydellä: -6 dBu herkkyyssäädön maksimiasetuksella

Herkkyyssäätimen vaikutus: -80 dB vaimennus maksimiäänenpaineesta

Jakotaajuus:

3,0 kHz

Treble tilt-säädön vaikutus:

0 to -2 dB @ 15 kHz

Bass roll-off-säätö muuttaa alarajataajuuden 85 hertsiin (-6 dB) 7050B-subwooferin kytkemistä varten.

Bass tilt-säädön vaikutus:

0, -2, -4 tai -6 dB @ 100 Hz

Säätimien 'CAL' asento: Kaikki tajuusvastesäätimet asen- nossa "off" ja herkkyyden säätö maksimiasennossa.

vAHviSTiMeT

Bassovahvistimen teho 8 Ohmin kuormalla: 20 W Diskanttivahvistimen teho 8 Ohmin kuormalla: 20 W Kaiutinelementtien suojauselektroniikka rajoittaa vahvistimien jatkuvaa tehoa.

Vahvistimien särö nimellisteholla:

THD < 0,08 %	-
SMPTE-IM < 0,08 %	-
CCIF-IM < 0,08 %	-
DIM 100 < 0,08 %	-

Kohinaetäisyys täydellä teholla:

Basso >95 dB	-
Diskantti >95 dB	-

Käyttöjännite: 100, 120, 220 tai 230 V

kohdemaan standardin mukaan

Sallittu jännitteen vaihtelu: ±10 %

Tehonkulutus:

Ilman kuormaa 5 VA

Maksimikuormalla 50 VA
