Produkttyp	Aktivlautsprecher (aktiver Kontrollmonitor)
Marke	Cowon
Modell	8020B
Kategorie	Lautsprecher
Abmessungen (H x B x T)	242 x 151 x 142 mm (mit Standfuß) / 230 x 151 x 142 mm (ohne Standfuß)
Gewicht	3,7 kg
Stromversorgung	100, 120, 220 oder 230 V je nach Region (±10%)
Stromverbrauch	Bereitschaft: 5 VA / Max. Ausgang: 50 VA
Lautsprechertyp	Aktiv 2-Wege mit eingebauten Verstärkern
Wandler	Tieftöner: 105 mm (4") Konus / Hochtöner: 19 mm (3/4") Metallkalotte, magnetisch abgeschirmt
Frequenzgang	66 Hz – 20 kHz (±2,5 dB)
Max. Schalldruckpegel (Spitze, pro Paar)	≥ 105 dB SPL in 1 m
Audioeingang	Symmetrischer XLR-Eingang (weiblich), 10 kOhm
Klangregelung	Treble Tilt (0 bis -2 dB @ 15 kHz), Bass Tilt (0 bis -6 dB in -2 dB-Schritten @ 100 Hz), Bass Roll-Off (-6 dB @ 85 Hz)
Lautstärkeregelung	Bereich von -80 dB bis max
Verstärkung	Tieftöner: 20 W / Hochtöner: 20 W (an 8 Ohm)
Klirrfaktor (THD)	< 0,08 %
Signal-Rauschabstand	> 95 dB (Tieftöner und Hochtöner)
Schutz	Eingebaute Schaltung zum Schutz der Wandler
Montageoptionen	Neigbarer Iso-Pod™, Mikrofonstativ (Gewinde 3/8" UNC), Wandhalterung Omnimount® 20.5
Wartung	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen qualifizierten Kundendienst.
Sicherheit	Nicht öffnen. Verwenden Sie eine geerdete Steckdose. Vor Feuchtigkeit schützen. Hoher Schalldruckpegel (>85 dB SPL).
Garantie	2 Jahre auf Material- und Verarbeitungsfehler
Konformität	CE (EN 60065, EN 55020, etc.)

Häufig gestellte Fragen - 8020B COWON

Wie schließe ich den Cowon 8020B Lautsprecher an?

Stellen Sie vor dem Anschließen sicher, dass der Lautsprecher und die Audioquellen ausgeschaltet sind. Schließen Sie das Netzkabel an eine geerdete Steckdose an. Verbinden Sie die Audioquelle mit dem symmetrischen XLR-Eingang (weiblich) (Pin 1 Masse, Pin 2 +, Pin 3 -). Verwenden Sie bei einer unsymmetrischen Quelle Pin 3 kurzgeschlossen mit Pin 1 an der Quelle. Verwenden Sie niemals Lautsprecheranschlüsse eines Verstärkers.

Wie stelle ich die Lautstärke und die Klangregelung ein?

Die Lautstärke wird mit dem Regler auf der Vorderseite eingestellt. Die Klangregler (Treble Tilt, Bass Tilt, Bass Roll-Off) befinden sich auf der Rückseite. Verwenden Sie Tabelle 1 im Handbuch für empfohlene Einstellungen je nach Umgebung. Beginnen Sie immer mit allen Schaltern in der Position OFF (lineare Antwort).

Kann ich ein unsymmetrisches Kabel (Cinch) verwenden?

Ja, es ist möglich, eine unsymmetrische Quelle zu verwenden. Verbinden Sie dazu Pin 3 des XLR-Eingangs mit Pin 1 (Masse) auf der Quellenseite. Ein Beispiel für die Verkabelung ist in Abbildung 2 des Handbuchs dargestellt.

Wie viel Leistung hat der eingebaute Verstärker?

Die Verstärker liefern 20 W für den Tieftöner und 20 W für den Hochtöner (an 8 Ohm). Die langfristige Ausgangsleistung wird durch die Schutzschaltungen der Wandler begrenzt.

Wie positioniere ich den Lautsprecher für optimalen Klang?

Stellen Sie den Lautsprecher vertikal auf, wobei die akustische Achse auf die Hörposition in Ohrhöhe zeigt. Halten Sie einen Mindestabstand von 0,7 m ein. Vermeiden Sie Reflexionen, indem Sie den Lautsprecher von reflektierenden Oberflächen fernhalten. Lassen Sie mindestens 3 cm Freiraum um den Lautsprecher zur Kühlung.

Kann ich einen Subwoofer hinzufügen?

Ja, Sie können den Frequenzbereich nach unten erweitern, indem Sie einen GENELEC 7050B oder 7050A Subwoofer hinzufügen. Aktivieren Sie in diesem Fall den Bass-Roll-Off-Schalter (Schalter 2), der einen Hochpassfilter bei 85 Hz aktiviert.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Ein-/Ausschalter auf der Rückseite auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten technischen Kundendienst (keine vom Benutzer reparierbaren Teile).

Wie pflege ich den Lautsprecher?

Die Wartung beschränkt sich auf die Außenseite. Öffnen Sie niemals den Lautsprecher. Überlassen Sie Reparaturen einem Fachmann. Verwenden Sie zur Reinigung ein trockenes, weiches Tuch. Setzen Sie das Gerät weder Wasser noch Feuchtigkeit aus.

Wie lautet die Garantie für den Cowon 8020B Lautsprecher?

Dieses Produkt hat eine Garantie von zwei Jahren auf Material- und Verarbeitungsfehler. Wenden Sie sich an Ihren Händler für vollständige Garantiebedingungen.

Ist der Lautsprecher für den Dauerbetrieb sicher?

Ja, aber beachten Sie die Hinweise: Verwenden Sie eine geerdete Steckdose, blockieren Sie nicht die Luftzirkulation um den Lautsprecher (max. Umgebungstemperatur 35°C) und schützen Sie Ihr Gehör, da der Schalldruckpegel 85 dB SPL überschreiten kann. Das Gerät ist erst vollständig vom Netz getrennt, wenn das Netzkabel gezogen ist.

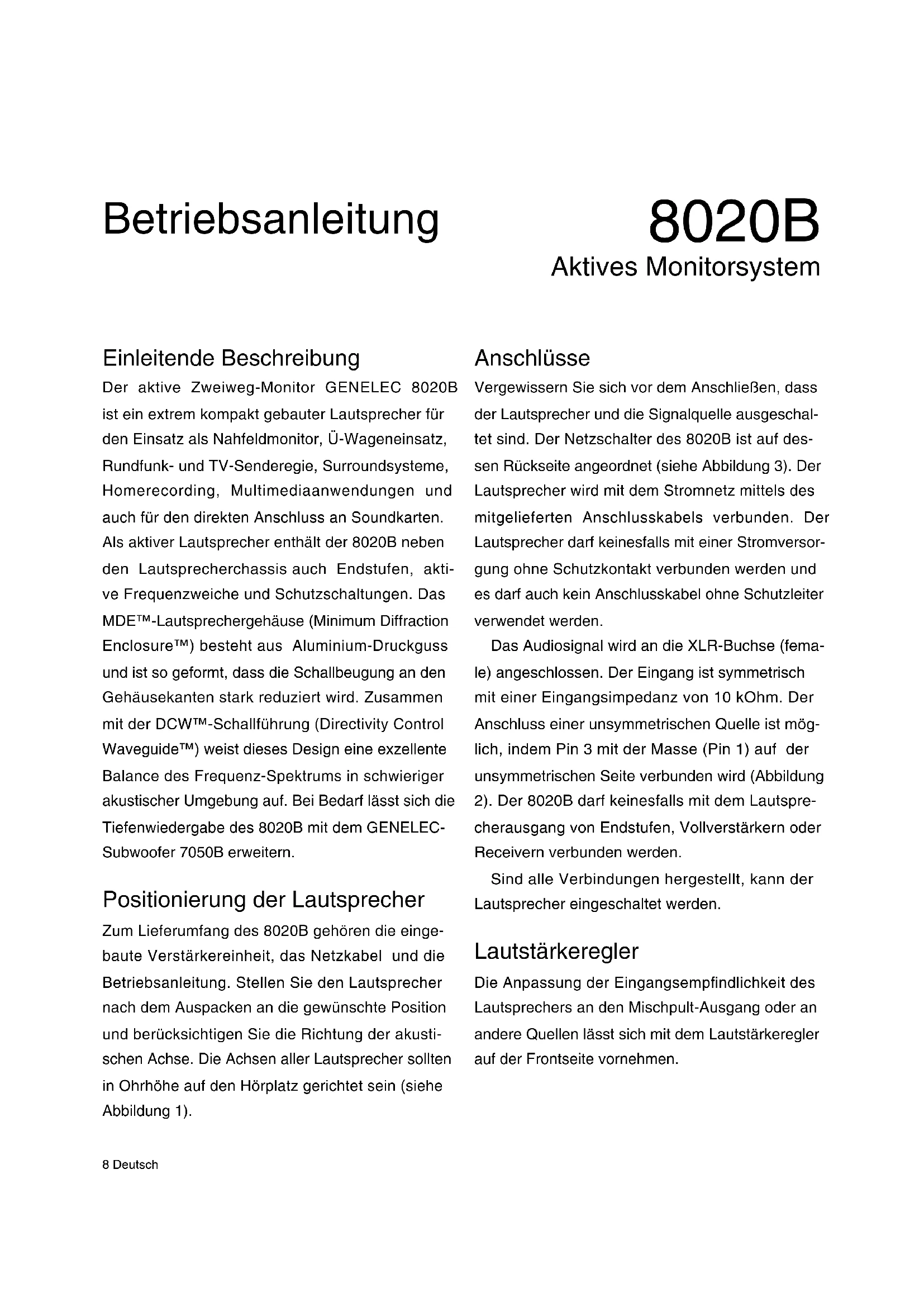

BEDIENUNGSANLEITUNG 8020B COWON

Betriebsanleitung 8-13

Einleitende Beschreibung

Der aktive Zweiweg-Monitor GENELEC 8020B ist ein extrem kompakt gebauter Lautsprecher für den Einsatz als Nahfeldmonitor, Ü-Wageneinsatz, Rundfunk- und TV-Senderegie, Surroundsysteme, Homerecording, Multimediaanwendungen und auch für den direkten Anschluss an Soundkarten. Als aktiver Lautsprecher enthält der 8020B neben den Lautsprecherchassis auch Endstufen, aktive Frequenzweiche und Schutzschaltungen. Das MDE™-Lautsprechergehäuse (Minimum Diffraction Enclosure™) besteht aus Aluminium-Druckguss und ist so geformt, dass die Schallbeugung an den Gehäusekanten stark reduziert wird. Zusammen mit der DCW™-Schallführung (Directivity Control Waveguide™) weist dieses Design eine exzellente Balance des Frequenz-Spektrums in schwieriger akustischer Umgebung auf. Bei Bedarf lässt sich die Tiefenwiedergabe des 8020B mit dem GENELEC-Subwoofer 7050B erweitern.

Positionierung der Lautsprecher

Zum Lieferumfang des 8020B gehören die eingebaute Verstärkereinheit, das Netzkabel und die Betriebsanleitung. Stellen Sie den Lautsprecher nach dem Auspacken an die gewünschte Position und berücksichtigen Sie die Richtung der akustischen Achse. Die Achsen aller Lautsprecher sollten in Ohrhöhe auf den Hörplatz gerichtet sein (siehe Abbildung 1).

Anschlüsse

Vergewissern Sie sich vor dem Anschließen, dass der Lautsprecher und die Signalquelle ausgeschaltet sind. Der Netzschalter des 8020B ist auf dessen Rückseite angeordnet (siehe Abbildung 3). Der Lautsprecher wird mit dem Stromnetz mittels des mitgelieferten Anschlusskabels verbunden. Der Lautsprecher darf keinesfalls mit einer Stromversorgung ohne Schutzkontakt verbunden werden und es darf auch kein Anschlusskabel ohne Schutzleiter verwendet werden.

Das Audiosignal wird an die XLR-Buchse (female) angeschlossen. Der Eingang ist symmetrisch mit einer Eingangsimpedanz von 10 kOhm. Der Anschluss einer unsymmetrischen Quelle ist möglich, indem Pin 3 mit der Masse (Pin 1) auf der unsymmetrischen Seite verbunden wird (Abbildung 2). Der 8020B darf keinesfalls mit dem Lautsprecherausgang von Endstufen, Vollverstärkern oder Receivern verbunden werden.

Sind alle Verbindungen hergestellt, kann der Lautsprecher eingeschaltet werden.

Lautstärkeregler

Die Anpassung der Eingangsempfindlichkeit des Lautsprechers an den Mischpult-Ausgang oder an andere Quellen lässt sich mit dem Lautstärkeregler auf der Frontseite vornehmen.

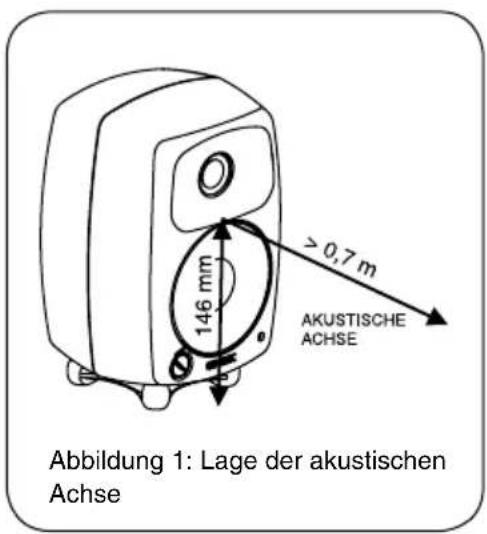

Abbildung 1: Lage der akustischen Achse 146 mm > 0,7 m AKUSTISCHE ACHSE

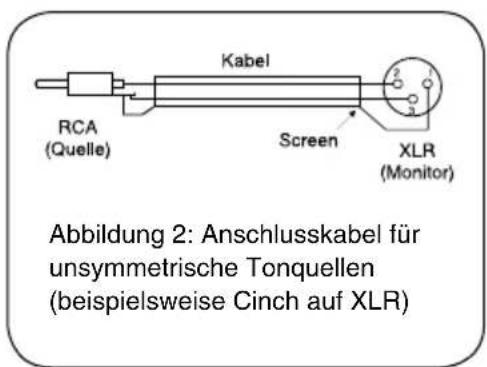

Kabel RCA (Quelle) Screen XLR (Monitor) Abbildung 2: Anschlusskabel für unsymmetrische Tonquellen (beispielsweise Cinch auf XLR)

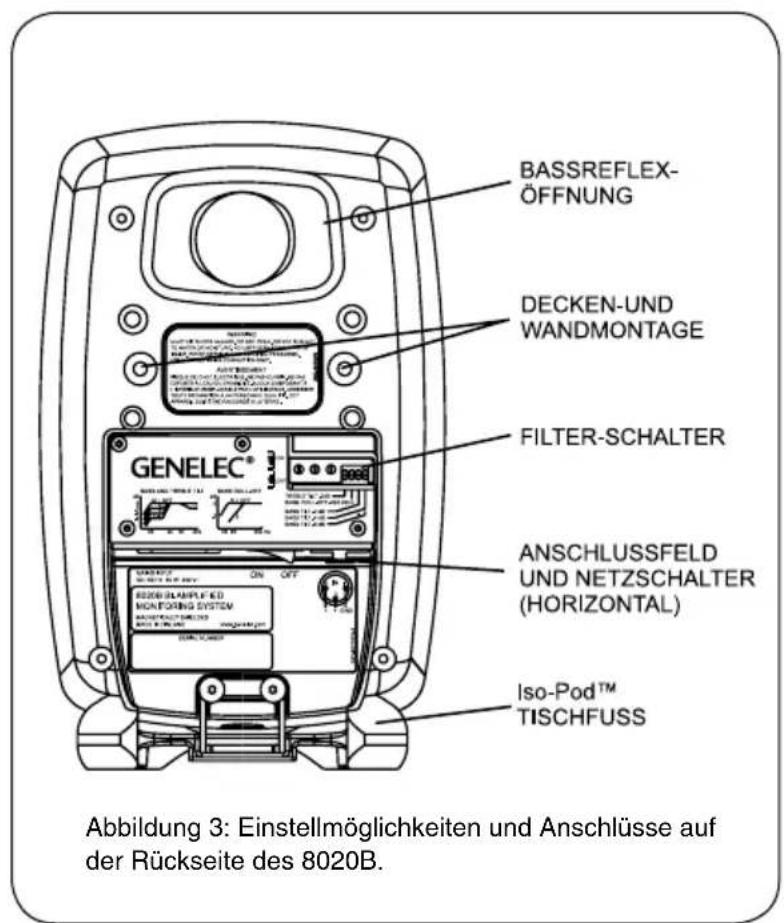

BASSREFLEX-ÖFFNUNG DECKEN-UND WANDMONTAGE FILTER-SCHALTER GENELEC® ANSCHLUSSFELD UND NETZSCHALTER (HORIZONTAL) ISO-Pod™ TISCHFUSS Abbildung 3: Einstellmöglichkeiten und Anschlüsse auf der Rückseite des 8020B.

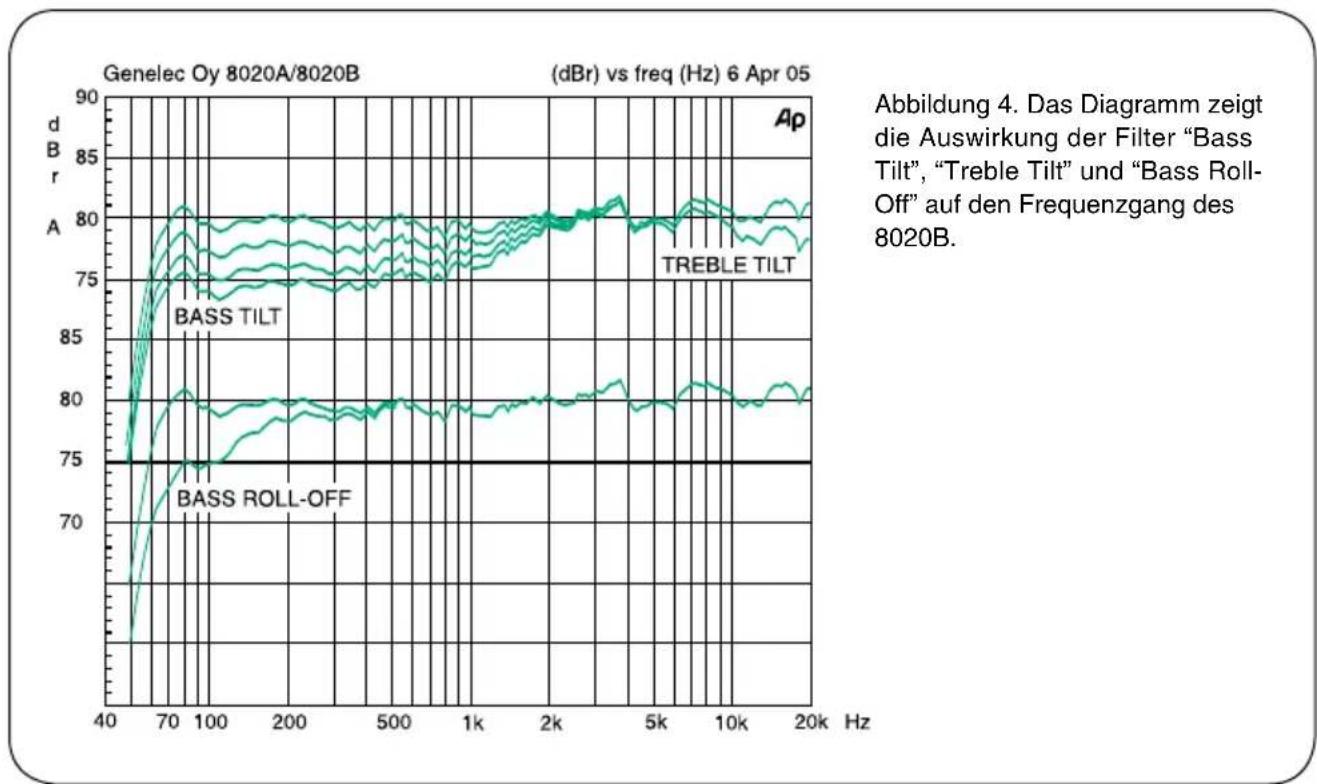

Einstellung der Filter

Der Frequenzgang des GENELEC 8020B lässt sich zur Anpassung an die akustische Umgebung justieren. Dazu sind DIP-Schalter an der Gehäuserückseite angeordnet, mit denen die entsprechenden Filter aktiviert werden können. Die Filter sind „Treble Tilt“, Bass Tilt“ und „Bass Roll-Off“. Empfehlendwert ist der Einsatz eines akustischen Mess-System wie WinMLS, um das Ergebnis der Justierung zu überprüfen. Allerdings kann auch sorgfältiges Hören mit ausgewähltem Audiomaterial zu guten Ergebnissen verhelfen, wenn ein Mess-System nicht verfügbar ist. Die Tabelle 1 zeigt einige typische Einstellungen für verschiedene Positionen im Raum. Die Tabelle 4 zeigt die Wirkung der Einstellmöglichkeiten im reflexionsfreien Raum.

Treble Tilt

Das Treble-Tilt-Filter senkt hohe Frequenzen oberhalb von 5 kHz in 2 dB-Stufen ab (Schalter 1). Es kann eingesetzt werden, wenn eine übertriebene Höhenwiedergabe ausgeglichen werden soll.

Bass Tilt

Das Bass-Tilt-Filter erlaubt eine Abschwächung der Wiedergabe unter 2 kHz in drei Stufen. Diese Abschwächung kann notwendig werden, wenn der Lautsprecher nahe einer Wand oder einer anderen Fläche aufgestellt wird. Die Absenkungsstufen sind -2 dB (Schalter 3 auf „ON“), -4 dB (Schalter 4 auf „ON“) und -6 dB (beide Schalter auf „ON“).

Lautsprecherposition Treble Tilt Bass Tilt Bass Roll-Off
Reflexionsfreier Raum OFF OFF OFF
Freistehend in gedämpftem Raum OFF OFF OFF
Freistehend in halligem Raum OFF -2 dB OFF
Nahfeldaufstellung oder Meterbridge OFF -4 dB OFF
Wandnahe Positionierung OFF -6 dB OFF
Zusammen mit 7050B Subwoofer	siehe oben	siehe oben	ON

Tabelle 1: Vorgeschlagene Filtereinstellungen für unterschiedliche akustische Verhältnisse

Bass Roll-Off

Der Bass-Roll-Off-Schalter (Schalter 2) aktiviert ein Hochpassfilter mit einer Grenzfrequenz von 85 Hz, das als Gegenstück zu dem in die Subwoofer 7050A und 7050B eingebauten Tiefpassfilter fungiert. Der Schalter muss immer dann aktiviert sein, wenn der 8020B in Kombination mit einem dieser beiden Subwoofer eingesetzt wird.

Ab Werk sind alle Filter auf „OFF“ gestellt (deaktiviert), um einen ebenen Frequenzgang im reflexionsfreien Raum zu erzeugen. Diese Einstellung sollte immer als Ausgangspunkt für Optimierungen dienen. Die beste Balance der Frequenzbereiche findet sich bei Messung oder Hörtest durch versuchsweise Aktivierung und Kombination der verschiedenen Einstellmöglichkeiten.

Aufstellungsvorschläge

Korrekte Monitorausrichtung

Die Monitore sollten so ausgerichtet sein, dass ihre akustische Achse (siehe Abbildung 1) auf die Hörposition gerichtet ist. Empfehlenswert ist die vertikale Aufstellung, weil hier die Gefahr von Auslöschungseffekten in der Nähe der Übergangsfrequenz zwischen Bass- und Hochtonlautsprecher am geringsten ist.

Symmetrie

Die Monitore sollen symmetrisch und in gleicher Distanz zum Hörort positioniert werden. Nach Möglichkeit soll der Hörort auf einer gedachten Linie in der Mitte zwischen linker und rechter Raumbegrenzungswand liegen. Die Monitore stehen dann gleich weit von dieser Linie entfernt.

Minimierung von Reflexionen

Akustische Reflexionen durch in der Nähe der Monitore befindliche Gegenstände wie beispielsweise Möbel oder PC-Monitore können unerwünschte klangliche Färbungen verursachen. Dies kann weitgehend vermieden werden, wenn die Monitore abseits von reflektierenden Flächen aufgestellt werden. Vorteilhaft ist es, Monitore auf direkt hinter dem Mischpult stehenden Stativen anzubringen. Dabei sind diese so zu neigen, dass deren akustische Achse auf die Hörposition in Ohrhöhe gerichtet ist. Die beschriebene Stativmontage bringt in der Regel bessere Ergebnisse als die Positionierung auf der Meterbridge des Mischpultes.

Minimale Abstände

Die ausreichende Kühlung des Verstärkers und das Funktionieren der Bassreflex-Öffnung muss sicher-

gestellt sein, wenn der Monitor in einen begrenzten Raum wie beispielweise ein Möbelstück oder in eine Wandnische eingebaut wird. Das den Monitor ungebende Volumen muss unbedingt in Richtung des Hörraums offen sein. Der seitliche und obere Abstand sowie der nach hinten muss mindestens 3 cm betragen. Das an den Verstärker an der Rückseite angrenzende Volumen muss entweder so gut belüftet sein, dass die dortige Umgebungstemperatur nicht über 35°C steigt.

Befestigungsmöglichkeiten

Der 8020B bietet viele Befestigungsmöglichkeiten: Der Iso-Pod™ (Isolation Positioner/Decoupler™) ermöglicht die Neigung des Lautsprechers zur korrekten Ausrichtung der akustischen Achse. Auf der Unterseite des Monitors befindet sich ein 3/8"-Gewinde, das zu Standard-Mikrofonstativen passt. Zwei M6-Gewindebohrungen auf der Rückseite (Tiefe 10 mm) passen für den mitgelieferten Wandhalter und die Halterungen der Omnimount®-Serie 20.5.

Instandhaltung

Innerhalb des 8020B befinden sich keine Bauteile, die vom Anwender gewartet werden können. Eine Instandsetzung darf nur von qualifiziertem Fachpersonal ausgeführt werden.

Sicherheitsvorschriften

Der 8020B ist entsprechend internationalen Sicherheits-Standards konstruiert. Für einen sicheren Betrieb müssen die folgenden Warnhinweise beachtet werden:

• Instandsetzungen und Einstellungen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Das Gehäuse darf nicht geöffnet werden.
• Der 8020B darf nicht mit einem Anschlusskabel ohne Schutzleiter und nicht an eine Steckdose ohne Schutzerdung angeschlossen werden. Bei Zuwiderhandlung droht Unfallgefahr.
• Der 8020B darf nicht Wasser oder Verschmutzung ausgesetzt werden. Mit Flüssigkeit gefüllte Behältnisse wie Vasen sollen nicht nahe des 8020B aufgestellt werden.
• Dieser Lautsprecher kann Pegel von über 85 dB erzeugen, die bleibende Hörschäden verursachen können.
  • Die ungehinderte Luftbewegung an der Gehäuserückseite ist für die Kühlung notwendig. Deshalb darf die Luftbewegung in der Umgebung des Gehäuses nicht eingeschränkt werden.
• Beachten Sie, dass die Verstärkerelektonik erst dann vollständig von der Stromversorgung getrennt ist, wenn das Stromversorgungskabel aus der Steckdose gezogen wurde.

Garantie

Für dieses Produkt wird eine zweijährige Garantie auf Material- und Produktionsfehler gewährt. Wenden Sie sich an Ihren Lieferanten bezüglich der Liefer- und Garantiebedingungen.

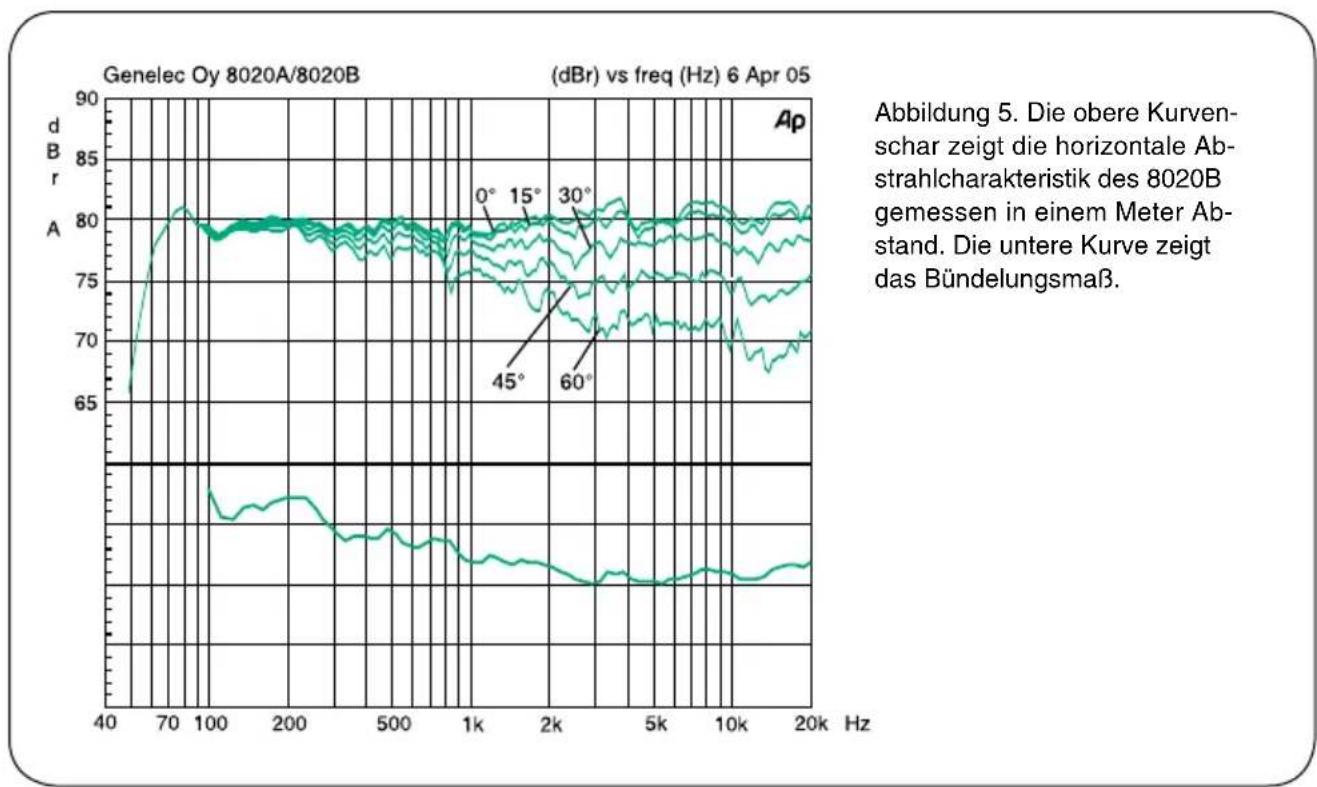

TecHniScHe DATen
