HR4332 - Luftrenare PHILIPS - Gratis bruksanvisning och manual

Produkttyp	Luftrenare
Märke	Philips
Modell	HR4332
Maximal effekt	80 Watt
Maximal rumsyta	50 m²
Maximal rumsvolym	120 m³
CADR (damm)	153 m³/h
CADR (pollen/sporer)	164 m³/h
CADR (allergener)	160 m³/h
Filtrationssystem	Förfilter, Rota-filter, 3 HEPA-filter
Reserv-HEPA-filter	HR 4920
Driftshastigheter	Av, 1 (låg), 2 (normal), Turbo
Indikator för byte av HEPA-filter	Ja, via färgjämförelse
Monteringstyp	Golv eller vägg
Sladdförvaring	På baksidan av enheten
Automatisk säkerhet	Överhettningsskydd och skydd mot öppning av frontpanelen
Underhåll av förfilter	Rengöring varannan månad, kan tvättas i vatten eller dammsugas
Underhåll av Rota-filter	Kan tvättas i vatten eller diskmaskin, varannan månad
Antal HEPA-filter	3
Användningsråd	Permanent drift på hastighet 1 eller 2 för ren luft

Vanliga frågor - HR4332 PHILIPS

Hur rengör man förfiltret?

Ta bort förfiltret och rengör det med vatten eller dammsugare. Det rekommenderas att göra det varannan månad.

När ska HEPA-filtren bytas?

Jämför färgen på undersidan av filtret med indikatorn F. Om den matchar den mörkaste nyansen, byt ut filtret.

Vad betyder CADR?

CADR (Clean Air Delivery Rate) anger volymen renad luft per timme. Ju högre, desto snabbare rening.

Kan jag tvätta Rota-filtret i diskmaskin?

Ja, Rota-filtret kan tvättas i diskmaskin. Låt det torka helt innan du sätter tillbaka det.

Hur installerar jag luftrenaren?

Placera den på golvet mot väggen, eller häng den på väggen (fig. 4). Undvik att blockera luftintag/utlopp.

Vad gör jag om apparaten stannar på grund av överhettning?

Stäng av apparaten, koppla ur den, vänta 15 minuter, kontrollera att filtren inte är igensatta och att fläkten snurrar fritt.

Kan jag använda apparaten kontinuerligt?

Ja, du kan köra den permanent på hastighet 1 eller 2 för att hålla luften ren.

Vilken är den maximala rekommenderade rumsytan?

För modell HR4332 bör ytan inte överstiga 50 m² (120 m³).

Var köper jag reservfilter?

Reserv-HEPA-filter (ref. HR 4920) finns hos din återförsäljare eller auktoriserade Philips-center.

Är luftrenaren säker att använda i sovrum?

Ja, den rekommenderas för sovrum, särskilt för allergiker. Använd den kontinuerligt för frisk luft.

BRUKSANVISNING HR4332 PHILIPS

• Ha sidan 3 utvikt när ni läser bruksanvisningen.

G Hastighetsregulering

O = av

1 = låg hastighet

2 = normal hastighet

Användning av luftrenaren

- För kontinuerlig tillförsel av frisk, ren luft i rummet, låt luftrenaren hela tiden vara inställd på låg (1) eller normal (2) hastighet.

- Om det önskas en snabb luftrening, sätts hastighetsregleringen (G) på turbo och byt till hastighet 1 eller 2 efter cirka 30 minuter.

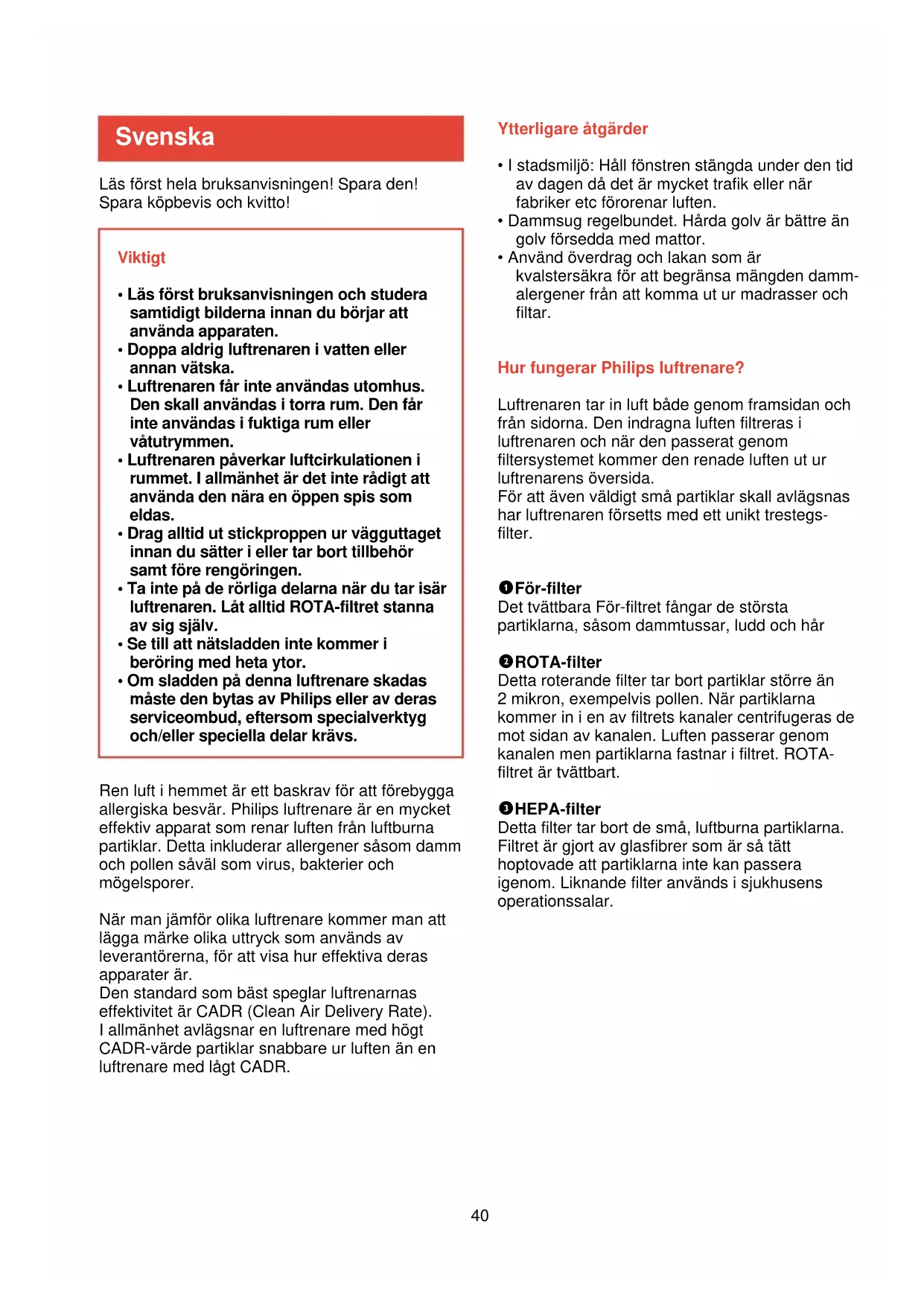

Läs först hela bruksanvisningen! Spara den! Spara köpbevis och kvitto!

Viktigt

• Läs först bruksanvisningen och studera samtidigt bilderna innan du börjar att använda apparaten.
• Doppa aldrig luftrenaren i vatten eller annan vätska.
• Luftrenaren får inte användas utomhus. Den skall användas i torra rum. Den får inte användas i fuktiga rum eller våtutrymmen.
• Luftrenaren påverkar luftcirkulationen i rummet. I allmänhet är det inte rådigt att använda den nära en öppen spis som eldas.
• Drag alltid ut stickproppen ur vägguttaget innan du sätter i eller tar bort tillbehör samt före rengöringen.
• Ta inte på de rörliga delarna när du tar isär luftrenaren. Låt alltid ROTA-filtret stanna av sig själv.
• Se till att nätsladden inte kommer i beröring med heta ytor.
• Om sladden på denna luftrenare skadas måste den bytas av Philips eller av deras serviceombud, eftersom specialverktyg och/eller speciella delar krävs.

Ren luft i hemmet är ett baskrav för att förebygga allergiska besvär. Philips luftrenare är en mycket effektiv apparat som renar luften från luftburna partiklar. Detta inkluderar allergener såsom damm och pollen såväl som virus, bakterier och mögelsporer.

När man jämför olika luftrenare kommer man att lägga märke till olika uttryck som används av leverantörerna, för att visa hur effektiva deras apparater är.

Den standard som bäst speglar luftrenarnas effektivitet är CADR (Clean Air Delivery Rate). I allmänhet avlägsnar en luftrenare med högt CADR-värde partiklar snabbare ur luften än en luftrenare med lågt CADR.

Ytterligare åtgärder

• I stadsmiljö: Håll fönstren stängda under den tid av dagen då det är mycket trafik eller när fabriker etc förorenar luften.
• Dammsug regelbundet. Hårda golv är bättre än golv försedda med mattor.
• Använd överdrag och lakan som är kvalstersäkra för att begränsa mängden dammalergener från att komma ut ur madrasser och filtar.

Hur fungerar Philips luftrenare?

Luftrenaren tar in luft både genom framsidan och från sidorna. Den indragna luften filtreras i luftrenaren och när den passerat genom filtersystemet kommer den renade luften ut ur luftrenarens översida.

För att även väldigt små partiklar skall avlägsnas har luftrenaren försetts med ett unikt trestegsfilter.

① För-filter

Det tvättbara förfiltret fångar de största partiklarna, såsom dammtussar, ludd och hår.

② ROTA-filter

Detta roterande filter tar bort partiklar större än 2 mikron, exempelvis pollen. När partiklarna kommer in i en av filtrets kanaler centrifugeras de mot sidan av kanalen. Luften passerar genom kanalen men partiklarna fastnar i filtret. ROTA-filtret är tvättbart.

③ HEPA-filter

Detta filter tar bort de små, luftburna partiklarna. Filtret är gjort av glasfibrer som är så tätt hoptovade att partiklarna inte kan passera igenom. Liknande filter används i sjukhusens operationssalar.

Beskrivning fig 1

A Luftintag B Förfilter C Låsning för ROTA-filter D ROTA-filter E HEPA-filter

typ HR 4322: 2 filter

typ HR 4332: 3 filter

F Indikator för byte av HEPA-filter G Hastighetsreglage

O = från

1 = låg hastighet

2 = normal hastighet

turbo = hög hastighet

H Kontrollampa "Till" I Luftutsläpp J Handtag K Utrymme för sladdförvaring

Placering

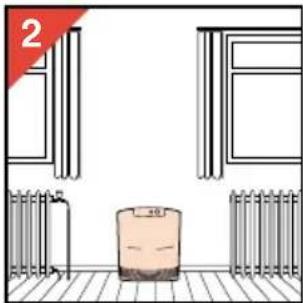

• Som regel skall luftrenaren placeras centralt på golvet med baksidan mot väggen, fig 2-3.

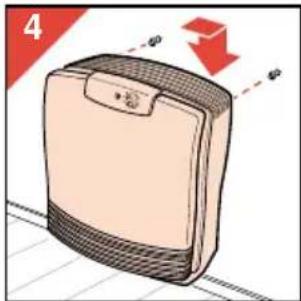

• Luftrenaren kan även monteras på väggen, fig 4.
• Överskjutande del av nätsladden kan förvaras på luftrenaren.
• Man kan också placera flera luftrenare i samma rum. Speciellt kan detta rekommenderas i mycket stora rum och i rum som har oregelbunden form. I sådana fall är det bäst att placera luftrenarna så långt ifrån varandra som möjligt, men på samma vägg.
• Beroende på hur stor volym det rum har där luften skall renas rekommenderas följande luftrenare:

- en luftrenare HR 4322 för rum med upp till cirka 30 m² golvyta (75 m³).

- en luftrenare HR 4332 för rum med upp till cirka 50 m² golvyta (120 m³).

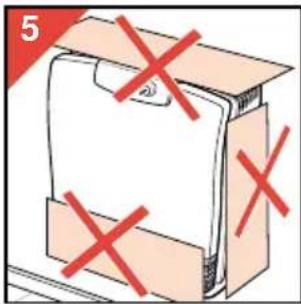

• Täpp aldrig till öppningarna för luftintag eller luftutsläpp, fig 5.

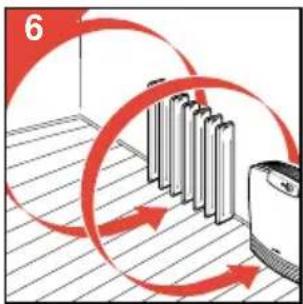

• När värmeapparater används i rummet, skall luftrenaren placeras så att luftströmmen från luftrenaren sammanfaller med den luftström som alstras av värmekällan.

Detta innebär att du bör placera

luftrenaren intill ett element eller annan värmekälla, fig 6-7.

- Speciellt för människor med andningsproblem och allergier är det lämpligt att ställa en luftrenare i vardagsrummet och en i sovrummet och låta luftrenarna gå kontinuerligt.

Så här använder du luftrenaren

• För att alltid ha ren, frisk luft i rummet är det bäst att låta luftrenaren gå kontinuerligt på låg (1) eller normal (2) hastighet.
• För att få en snabb luftrening sätter du hastighetsreglaget (G) på "turbo" och ändrar efter ungefär en halvtimma till 1 eller 2.
• Kontrollera regelbundet om filtren behöver rengöras och/eller bytas ut.

Så här öppnar du luftrenaren

Märk: Luftrenarens framsida har en säkerhetsspärr som gör det omöjligt att öppna luftrenaren medan den är igång.

Säkerhetsspärren ser också till att luftrenaren inte kan startas om framsidan är borttagen.

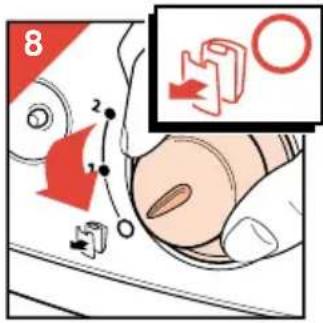

• Ställ hastighetsreglaget i läge O, fig 8.
• Drag ut stickproppen ur vägguttaget.

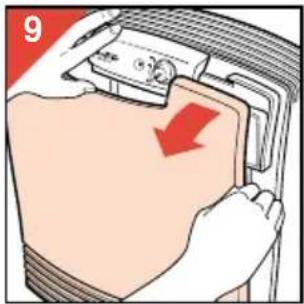

• Lossa framsidan genom att dra den ena sidan mot dig, fig 9.

Så här rengör du För-filtret och ROTA-filtret

- Rengör För-filtret och ROTA-filtret minst varannan månad. Rengör oftare om luftrenaren börja bullra eller om den används i rum där man röker.

För-filtret:

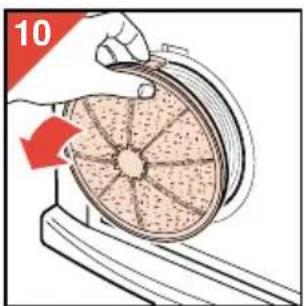

• Lossa För-filtret, fig 10.
• Rengör För-filtret genom att tvätta, fig 11, eller dammsuga det.

ROTA-filtret:

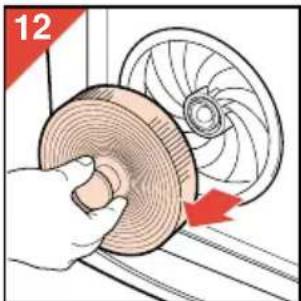

• Lossa ROTA-filtret, fig 12.
• Rengör ROTA-filtret genom att tvätta, fig 13, eller dammsuga det. ROTA-filtret kan även rengöras i diskmaskin, var försiktig och placera det inte för nära värmeelementet.

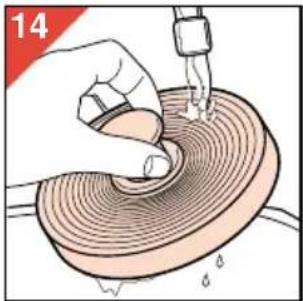

Spola filtren rena i vatten om du använt diskmedel, fig 14.

• Låt filtret lufttorka innan du sätter tillbaka dem i luftrenaren, fig 15.
• Sätt tillbaka filtren genom att följa anvisningarna i omvänd ordning.
• Tryck försiktigt fast ROTA-filtret tills det snäpper fast i läge.

Kontroll/utbyte av HEPA-filtren

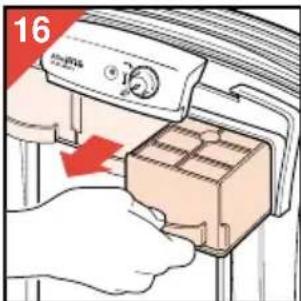

• Tag bort HEPA-filtren från luftrenaren, fig 16.

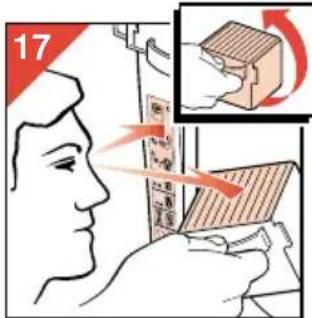

• Vänd HEPA-filtren upp och ned och jämför färgen på filtrens undersidor med färgen på indikatorn (F) för HEPA-filterbyte, fig 17.

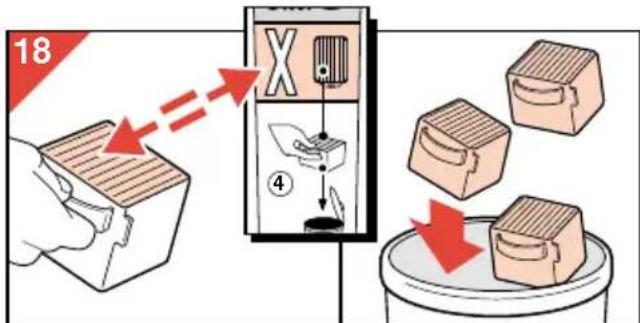

• Byt filtren om färgen överensstämmer med den mörkaste grå nyansen på indikatorn för HEPA-filterbyte, fig 18.
• Kontrollera filtren genast om luftrenaren börjar bullra. Om luftrenaren används i rum där personer röker kan det vara nödvändigt att byta filter oftare.

- Nya HEPA-filter finns hos din Philips-handlare. Typnumret är HR 4920.

Automatiskt överhettningsskydd

För att förhindra skador och öka säkerheten, stänger överhettningsskyddet av fläktmotorn om den blir alltför varm.

För att visa att luftrenaren fortfarande är i Till-läge och ansluten till vägguttaget lyser kontrollampan.

Om detta händer:

• Sätt hastighetsreglaget i läge O = från.
• Drag ut stickproppen ur vägguttaget. Kontrollampan slocknar.
• Vänta cirka 15 minuter så att motorn hinner kallna.
• Öppna luftrenaren. Kontrollera att filtren inte är blockerade och att det inte finns något som

täpper till luftströmmen.

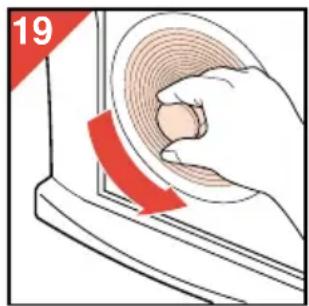

- Kontrollera att ROTA-filtret kan rotera fritt genom att snurra runt det för hand, fig 19.

- Stäng luftrenaren. Sätt stickproppen i vägguttaget och starta luftrenaren igen.

Om det automatiska överhettningsskyddet stänger av luftrenaren upprepade gånger rekommenderas att ta med apparaten till ett av Philips serviceombud för teknisk kontroll.

Tekniska data

HR 4322 HR 4332

Effektförbrukning (högsta inställningen) 70 Watt 80 Watt

CADR (högsta inställningen)

- damm 126 m	3 /timma 153 m	3 /timma
- pollen 135 m	3 /timma 164 m	3 /timma
- pälsdjursallergener 132 m	3 /timma 160 m	3 /timma
- mögelsporer 135 m	3 /timma 164 m	3 /timma

Filtersystem:

- För-filter 1 1

- ROTA-filter 1 1

- HEPA-filter 2 3

HEPA utbytesfilter HR 4920 HR 4920

Maximal rumsstorlek 30m

²/75m³

50m²/120m³
