BEDIENUNGSANLEITUNG HR4332 PHILIPS

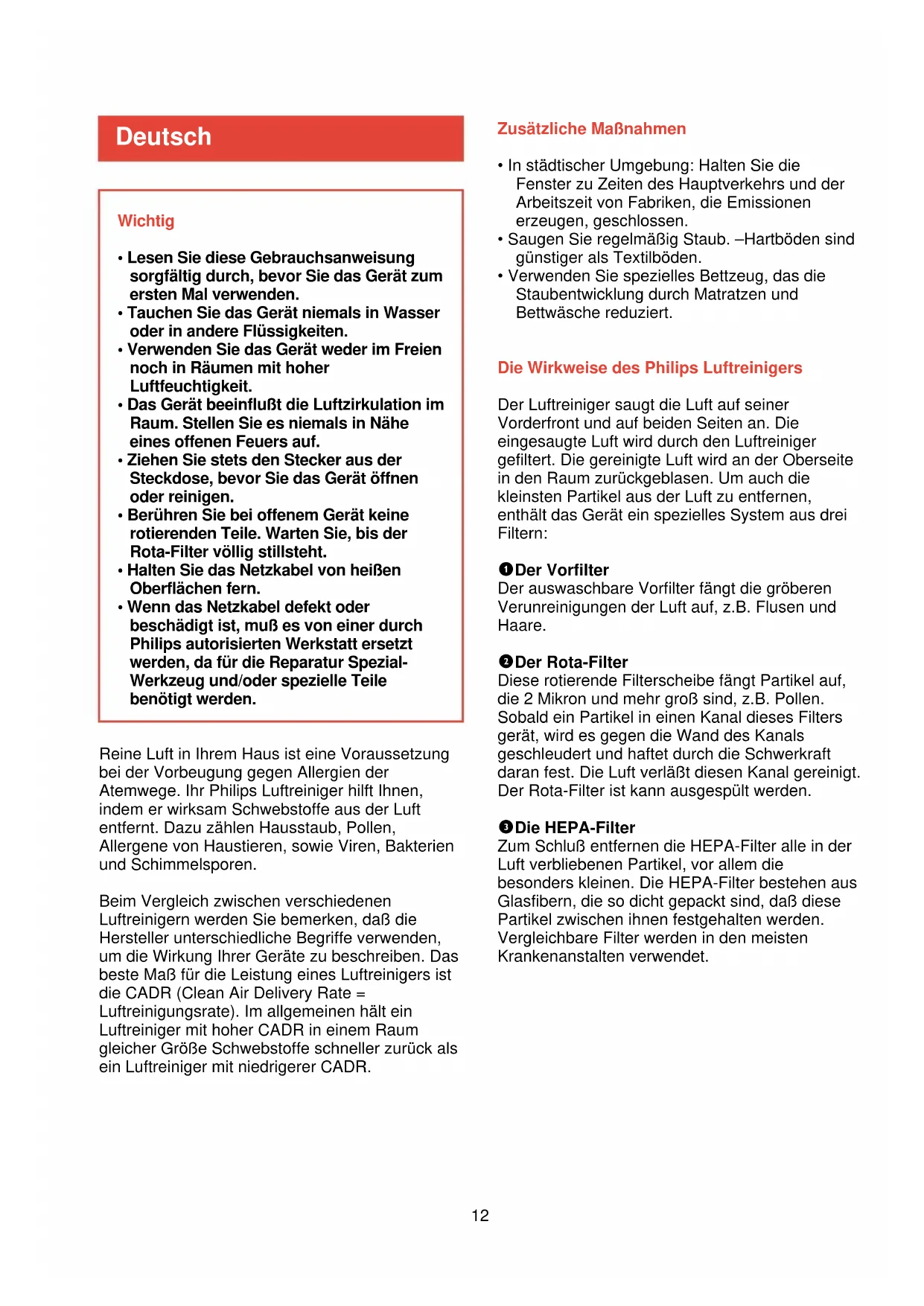

• Schlagen Sie beim Lesen der Gebrauchsanweisung Seite 3 auf. Nederlands Pagina 16

• Lesen Sie diese Gebrauchsanweisung sorgfältig durch, bevor Sie das Gerät zum ersten Mal verwenden.

• Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten.

• Verwenden Sie das Gerät weder im Freien noch in Räumen mit hoher Luftfeuchtigkeit.

• Das Gerät beeinflußt die Luftzirkulation im Raum. Stellen Sie es niemals in Nähe eines offenen Feuers auf.

• Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät öffnen oder reinigen.

• Berühren Sie bei offenem Gerät keine rotierenden Teile. Warten Sie, bis der Rota-Filter völlig stillsteht.

• Halten Sie das Netzkabel von heißen Oberflächen fern.

• Wenn das Netzkabel defekt oder beschädigt ist, muß es von einer durch Philips autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial- Werkzeug und/oder spezielle Teile benötigt werden. Zusätzliche Maßnahmen

• In städtischer Umgebung: Halten Sie die Fenster zu Zeiten des Hauptverkehrs und der Arbeitszeit von Fabriken, die Emissionen erzeugen, geschlossen.

• Saugen Sie regelmäßig Staub. –Hartböden sind günstiger als Textilböden.

• Verwenden Sie spezielles Bettzeug, das die Staubentwicklung durch Matratzen und Bettwäsche reduziert. Die Wirkweise des Philips Luftreinigers Der Luftreiniger saugt die Luft auf seiner Vorderfront und auf beiden Seiten an. Die eingesaugte Luft wird durch den Luftreiniger gefiltert. Die gereinigte Luft wird an der Oberseite in den Raum zurückgeblasen. Um auch die kleinsten Partikel aus der Luft zu entfernen, enthält das Gerät ein spezielles System aus drei Filtern: 1 Der Vorfilter Der auswaschbare Vorfilter fängt die gröberen Verunreinigungen der Luft auf, z.B. Flusen und Haare. 2 Der Rota-Filter Diese rotierende Filterscheibe fängt Partikel auf, die 2 Mikron und mehr groß sind, z.B. Pollen. Sobald ein Partikel in einen Kanal dieses Filters gerät, wird es gegen die Wand des Kanals geschleudert und haftet durch die Schwerkraft daran fest. Die Luft verläßt diesen Kanal gereinigt. Der Rota-Filter ist kann ausgespült werden. 3 Die HEPA-Filter Zum Schluß entfernen die HEPA-Filter alle in der Luft verbliebenen Partikel, vor allem die besonders kleinen. Die HEPA-Filter bestehen aus Glasfibern, die so dicht gepackt sind, daß diese Partikel zwischen ihnen festgehalten werden. Vergleichbare Filter werden in den meisten Krankenanstalten verwendet. Deutsch Reine Luft in Ihrem Haus ist eine Voraussetzung bei der Vorbeugung gegen Allergien der Atemwege. Ihr Philips Luftreiniger hilft Ihnen, indem er wirksam Schwebstoffe aus der Luft entfernt. Dazu zählen Hausstaub, Pollen, Allergene von Haustieren, sowie Viren, Bakterien und Schimmelsporen. Beim Vergleich zwischen verschiedenen Luftreinigern werden Sie bemerken, daß die Hersteller unterschiedliche Begriffe verwenden, um die Wirkung Ihrer Geräte zu beschreiben. Das beste Maß für die Leistung eines Luftreinigers ist die CADR (Clean Air Delivery Rate = Luftreinigungsrate). Im allgemeinen hält ein Luftreiniger mit hoher CADR in einem Raum gleicher Größe Schwebstoffe schneller zurück als ein Luftreiniger mit niedrigerer CADR.13 Allgemeine Beschreibung (Abb. 1)

Schraube zur Befestigung des Rota-Filters

Anzeige “Filter voll”

Geschwindigkeitsregler O = Aus 1 = niedrige Gebläsestufe 2 = normale Gebläsestufe turbo = starke Gebläsestufe

Kontrollampe “Eingeschaltet”

Kabelaufwicklung Die Aufstellung des Geräts

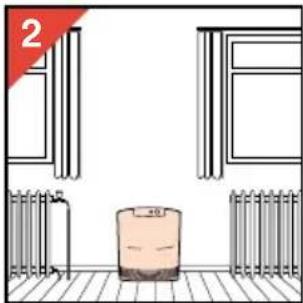

• Im allgemeinen ist der Luftreiniger zentral auf dem Boden, mit der Rückseite gegen eine Wand, aufzustellen (Abb. 2 und 3).

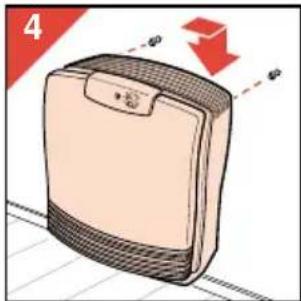

• Das Gerät kann auch an einer Wand hängend montiert werden (Abb.4).

• Überschüssiges Netzkabel läßt sich an der Rückseite des Geräts unterbringen (Abb. 1).

• Sie können auch mehr als einen Luftreiniger in einem Raum aufstellen. Das empfiehlt sich besonders, wenn der Raum sehr groß oder verwinkelt ist. Beide Geräte sind dann an der gleichen Seite, so weit wie möglich von einander entfernt, aufzustellen.

• Um die Raumluft gründlich zu reinigen, empfehlen wir den Einsatz der folgenden Philips Luftreiniger: - ein HR 4322 für Räume bis 30 m

Bodenfläche bzw. 75 m

Rauminhalt, - ein HR 4332 für Räume bis 50 m

Bodenfläche bzw. 120 m

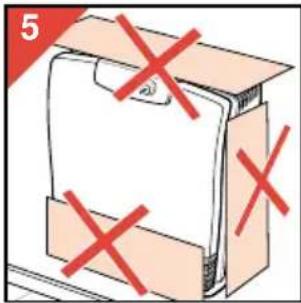

• Verdecken Sie niemals die Lufteinlaß- und/oder die Luftauslaßöffnungen (Abb. 5).

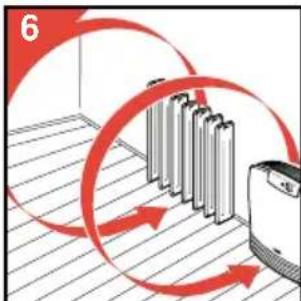

• Wenn Sie Heizgeräte verwenden, so achten Sie darauf, daß der Luftstrom des Luftreinigers mit dem Luftstrom des Heizgerätes übereinstimmt. Plazieren Sie den Luftreiniger in der Nähe der Heizquelle (Abb. 6 und 7).

• Besonders für Allergiker ist es ratsam, sowohl im Schlafzimmer wie im Wohnzimmer Luftreiniger aufzustellen und ununterbrochen eingeschaltet zu lassen. Der Gebrauch des Geräts

• Wenn Sie konstant frische und reine Luft haben wollen, so betreiben Sie das Gerät kontinuierlich bei niedriger (1) oder normaler (2) Gebläsestufe.

• Zur schnellen Luftreinigung stellen Sie den Geschwindigkeitsregler (G) auf Gebläsestufe turbo und schalten nach einer halben Stunde auf Gebläsestufe 1 oder 2 zurück.

• Prüfen Sie regelmäßig, ob die Filter gereinigt oder erneuert werden müssen. Öffnen des Luftreinigers Die Frontplatte Ihres Luftreinigers ist zu Ihrer Sicherheit verriegelt und kann nur abgenommen werden, wenn das Gerät außer Betrieb ist. Die Sicherheitsverriegelung verhindert auch, daß das Gerät bei geöffneter Frontplatte eingeschaltet wird.

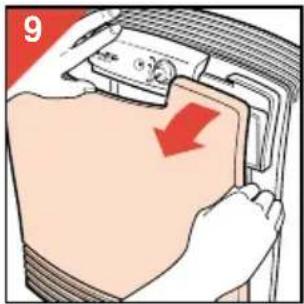

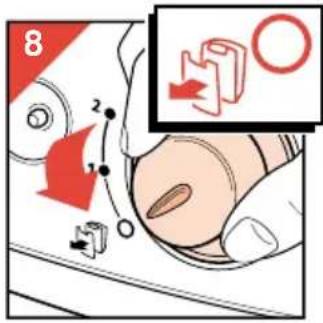

- Schalten Sie den Geschwindigkeitsregler auf Gebläsestufe 0 (Abb. 8). - Ziehen Sie den Netzstecker aus der Steckdose. - Ziehen Sie die Frontplatte an einer Seite auf sich zu (Abb. 9). Reinigung des Vorfilters und des Rota-Filters

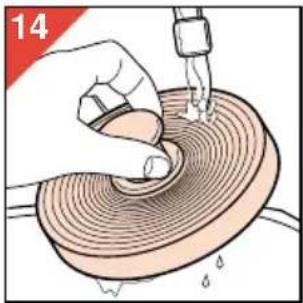

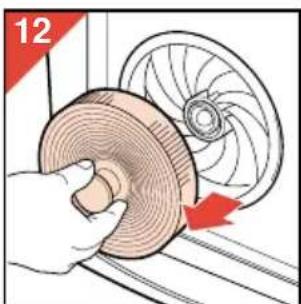

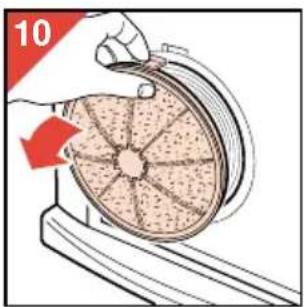

• Reinigen Sie Vorfilter und Rota-Filter wenigstens einmal alle zwei Monate oder häufiger, wenn das Gerät laut wird oder wenn es in einem Raum mit Rauchern betrieben wird. Der Vorfilter: - Nehmen Sie den Vorfilter aus dem Gerät (Abb. 10). - Spülen Sie den Vorfilter aus (Abb. 11), oder reinigen Sie ihn mit dem Staubsauger. Der Rota-Filter: - Nehmen Sie den Rota-Filter aus dem Gerät (Abb. 12). - Spülen Sie den Rota-Filter mit Hilfe einer Bürste und bei Bedarf mit einem Spülmittel (Abb. 13), oder reinigen Sie ihn mit dem Staubsauger. Der Rota-Filter kann auch im Geschirrspüler abgewaschen werden. Haben Sie ein Spülmittel verwendet, so spülen Sie gründlich mit klarem Wasser nach (Abb. 14). - Lassen Sie Vorfilter und Rota-Filter an der Luft trocknen (Abb. 15). - Setzen Sie erst den Rota-Filter in das Gerät ein. Drücken Sie ihn fest bis zum Anschlag ein. - Setzen Sie danach den Vorfilter in das Gerät. Prüfen und/oder Ersetzen der HEPA-Filter - Nehmen Sie die HEPA-Filter aus dem Gerät (Abb. 16). - Drehen Sie die Filter herum, und vergleichen Sie die Farbe der Unterseite mit der Anzeige (F) “Filter voll” (Abb. 17) - Entspricht die Färbung der Unterseite der Farbe auf der Anzeige “Filter voll”, so wechseln Sie

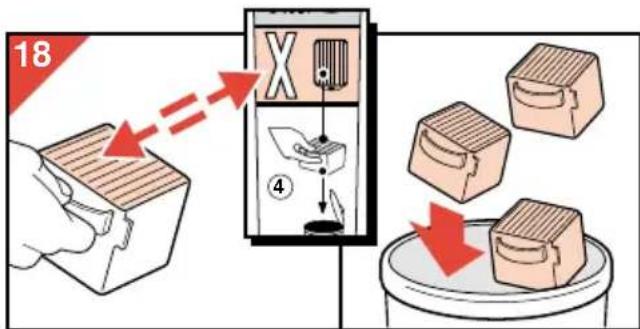

gegen neue HEPA-Filter aus (Abb. 18). - Prüfen Sie die Filter sofort, sobald das Gerät laut wird. Prüfen Sie häufiger, wenn der Luftreiniger in einem Raum steht, in dem geraucht wird. - Neue HEPA-Filter sind bei Ihrem Philips- Händler unter der Type HR 4920 erhältlich. Automatischer Überhitzungsschutz Um Beschädigungen und Sicherheitsrisiken zu vermeiden, ist der Luftreiniger mit einem Überhitzungsschutz ausgerüstet, der das Gerät automatisch ausschaltet, wenn der Motor zu heiß wird. Die Kontrollampe zeigt an, daß das Gerät noch an das Stromnetz angeschlossen ist Wenn der Überhitzungsschutz einsetzt: - Stellen Sie den Geschwindigkeitsregler auf 0 (=Aus). - Ziehen Sie den Stecker aus der Steckdose. Lassen Sie den Motor ca. 15 Minuten abkühlen. - Nehmen Sie die Frontplatte ab. Prüfen Sie, ob die Filter verstopft sind oder der Luftstrom anderweitig blockiert ist. - Prüfen Sie, ob der Rota-Filter sich mit der Hand ungehindert drehen läßt (Abb. 19). - Setzen Sie die Frontplatte wieder auf. Stecken Sie den Stecker in die Steckdose, und schalten Sie das Gerät wieder ein. Schaltet der Überhitzungsschutz das Gerät häufiger aus, sollten Sie es durch Ihren Händler technisch überprüfen lassen.

Filtersystem: - Vorfilter 1 1 - Rota-Filter 1 1 - HEPA-Filter 2 3 HEPA-Ersatzfilter Type 2 x HR 4920 3 x HR 4920 Maximale Raumgröße 30m

/timma - mögelsporer 135 m
