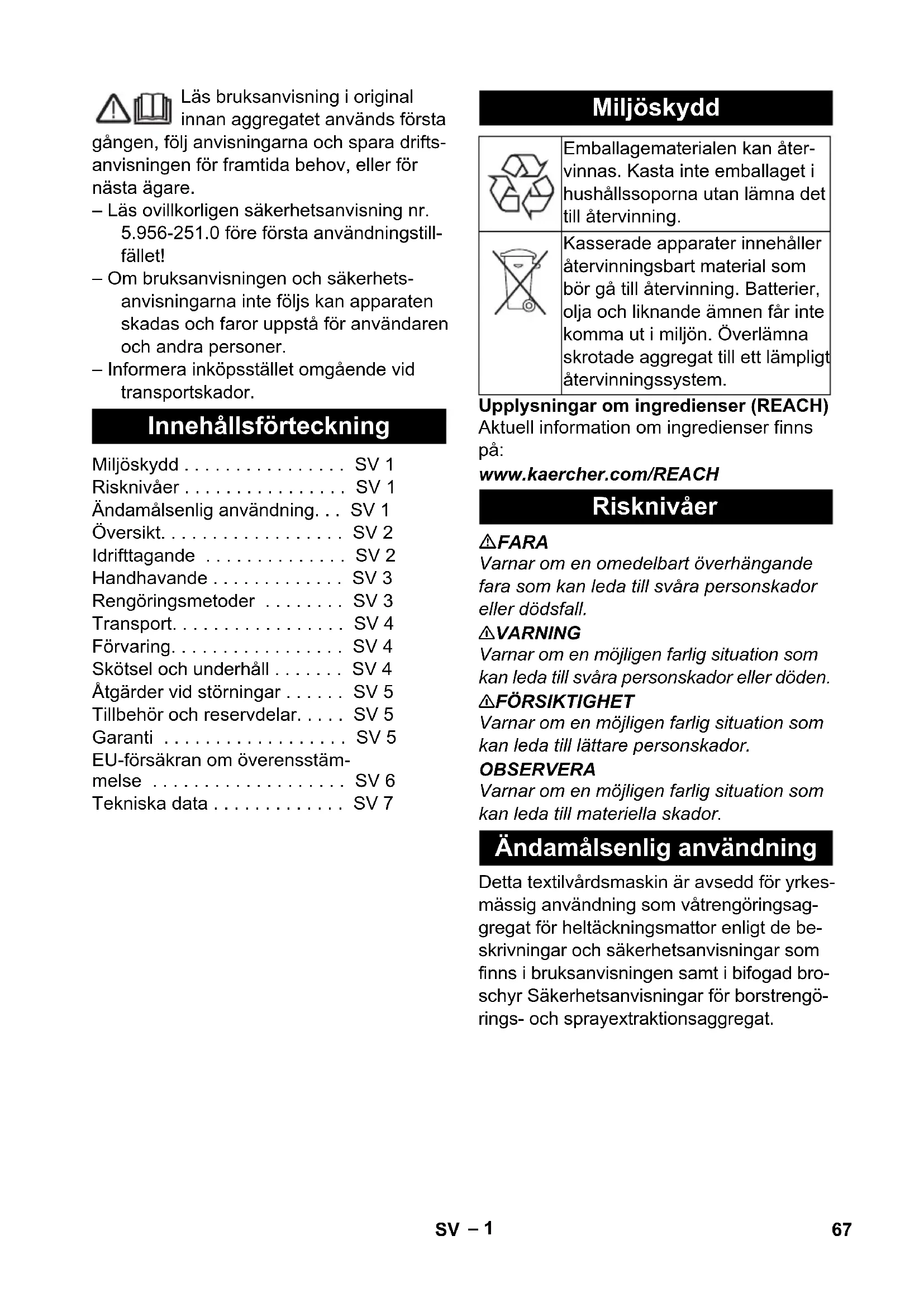

Best.nr. Kabellengde EU 6.647-263.0 7,5 m GB 6.647-264.0 7,5 m CH 6.647-265.0 7,5 m 66 NO– 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. – Läs ovillkorligen säkerhetsanvisning nr. 5.956-251.0 före första användningstill- fället! – Om bruksanvisningen och säkerhets- anvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer. – Informera inköpsstället omgående vid transportskador. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH FARA Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden. 몇 FÖRSIKTIGHET Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA Varnar om en möjligen farlig situation som kan leda till materiella skador. Detta textilvårdsmaskin är avsedd för yrkes- mässig användning som våtrengöringsag- gregat för heltäckningsmattor enligt de be- skrivningar och säkerhetsanvisningar som finns i bruksanvisningen samt i bifogad bro- schyr Säkerhetsanvisningar för borstrengö- rings- och sprayextraktionsaggregat. Innehållsförteckning Miljöskydd . . . . . . . . . . . . . . . . SV 1 Risknivåer . . . . . . . . . . . . . . . . SV 1 Ändamålsenlig användning. . . SV 1 Översikt. . . . . . . . . . . . . . . . . . SV 2 Idrifttagande . . . . . . . . . . . . . . SV 2 Handhavande . . . . . . . . . . . . . SV 3 Rengöringsmetoder . . . . . . . . SV 3 Transport. . . . . . . . . . . . . . . . . SV 4 Förvaring. . . . . . . . . . . . . . . . . SV 4 Skötsel och underhåll . . . . . . . SV 4 Åtgärder vid störningar . . . . . . SV 5 Tillbehör och reservdelar. . . . . SV 5 Garanti . . . . . . . . . . . . . . . . . . SV 5 EU-försäkran om överensstäm- melse . . . . . . . . . . . . . . . . . . . SV 6 Tekniska data . . . . . . . . . . . . . SV 7 Miljöskydd Emballagematerialen kan åter- vinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Risknivåer Ändamålsenlig användning 67SV– 2 Bild 1 Anslut sprut-/sugslang till rörböj, Anslut sprut-/sugslang till aggregatet 2 Blanda till rengöringslösning, fyll färskvattentank 3 Välj driftslag 4 Rengöra 5 Töm färskvattentank 6 Töm smutsvattenbehållare 7 fyll färskvattentank (utan rengörings- medel), Spola igenom aggregat 8 rengör luddsil, rengör färskvattensil 9 Låt det torka Bild 1 Handmunstycke för textilrengöring 2 Hake sprut-/sugslang 3 Hållare för tillbehör 4 Nätkabel 5 Quickstart-beskrivning 6 Reglage sprayning 7 Reglage sugning 8 Färskvattensil 9Hölje 10 Typskylt 11 Styrrulle 12 Sprutslang-anslutning 13 Sugslangsanslutning 14 Dysmunstycke 15 Mantelmutter 16 Lock 17 Färskvattentank 18 Maskinens handtag 19 Krök 20 Spak på krök 21 Sprutslang 22 Sugslang 23 Spray-/sugslang 24 Smutsvattenbehållare, uttagbar 25 Handtag till smutsvattenbehållaren 26 Tätning på locket 27 Luddsil Före varje användningstillfälle måste det kontrolleras att nätkabel, förläng- ningskabel och slangar inte är skadade. Sätt på rörböjen på handmunstycket och dra fast kopplingsmuttern på rörbö- jen ordentligt. Sätt sugslangen på sugslangsfästet på aggregatet. Stick in sprutslangskopplingen i maski- nens sprutslangsuttag och lås fast. Förbind sprutslang med rörböjen. Förbind kopplingen till sprutslangen med rörkröken och haka fast. FARA Hälsorisk, skaderisk. Alla hänvisningar som följer med använt rengöringsmedel skall beaktas. Blanda färskvatten och rengöringsmedel i en ren behållare (koncentration enligt vad som gäller för rengöringsmedlet). Lös upp rengöringsmedel i vattnet. Observera: Varmvatten (max 50 °C) ökar rengöringsverkan. Kontrollera temperatur- beständigheten hos ytan som ska rengö- ras. Observera: Använd rengöringsmedel sparsamt för att skona miljön. Fyll i rengöringslösning i färskvattentan- ken. Fyllnivån får inte överskrida mar- keringen "MAX". Observera: När redan schamponerade heltäckningsmattor rengörs bildas skum i smutsvattenbehållaren. Man kan förhindra skumbildningen genom att tillsätta skum- dämpningsmedel. Tillsätt skumdämpningsmedel (special- tillbehör) i smutsvattenbehållaren. Översikt Quickstart-beskrivning Apparatelement Idrifttagande Montera tillbehör Blanda till rengöringslösning Fyll på färskvattentanken Skumdämpningsmedel 68 SV– 3 Stick i nätkontakten. Tryck på reglaget för sugning för att starta sugturbinen. Tryck på knappen Spruta för att starta sprutpumpen. OBSERVERA Skaderisk. Välj en mindre synlig yta och testa att det föremål som skall rengöras är färgäkta och tål vatten innan aggregatet används. Manövrera spaken på rörböjen för att spruta på rengöringslösning. Kör i omlottspår över ytan som skall rengöras. Drag därvid munstycket bak- åt (skjut inte). När munstycken byts kan handmun- stycket stickas in i tillbehörshållaren. Stäng av reglagen för sugning och för sprayning. Drag ur nätkontakten. Är smutsvattenbehållaren full så stäng av reglagen för sugning och för sprayning. Tag av lock. Ta ut smutsvattenbehållaren ur aggre- gatet och töm den. Stäng av aggregatet. Drag kort i spaken på rörkröken för att släppa på trycket. Skilj rörkröken från spray-/sugslangen. Häng sugslangen i färskvattentanken. Tryck på reglaget för sugning för att starta sugturbinen. Sug färskvattentanken tom och stäng av aggregatet. Tag av lock. Ta ut smutsvattenbehållaren ur aggre- gatet och töm den. Förbind rörböj (med handmunstycke) med sugslangen. Förbind kopplingen till sprutslangen med rörkröken och haka fast. Fyll i ungefär två liter kranvatten i färsk- vattentanken. Blanda inte i rengöringsmedel. Tryck på knappen Spruta för att starta sprutpumpen. Håll handmunstycket över ett avlopp. Tryck på spaken på rörkröken och spo- la igenom aggregatet under en till två minuter. Stäng av aggregatet. Spola igenom aggregat. Töm smutsvattenbehållare och rengör under rinnande vatten. Töm färskvattentanken. Rengör aggregatet utvändigt med en fuktig trasa. Töm aggregatet på allt vatten när det inte skall användas på länge; detta för att undvika att problem med lukt upp- står. Låt maskinen torka ordentligt: Ta av lock eller flytta åt sidan. Bild Linda elsladden runt maskinens hand- tag och lock. Förvara apparaten i ett torrt rum och säkra den mot obehörig användning. Spraya på rengöringsmedel i ett arbets- steg och sug bort. Observera: Att suga efter en gång till utan att spraya förkortar torkningstiden. Handhavande Koppla till aggregatet Rengöring Koppla från aggregatet Töm smutsvattenbehållare Töm färskvattentanken Spola igenom aggregat Efter varje användning Förvara aggregatet Rengöringsmetoder Normal nedsmutsning 69SV– 4 Lägg på rengöringsmedel medan sug- turbinen är avstängd och låt det verka under 10 till 15 minuter. Rengör ytan på samma sätt som vid normal nedsmutsning. För att förbättra resultatet ytterligare kan ytan, vid behov, rengöras på nytt, denna gång med rent varmt vatten. Använd mindre mängd rengöringsme- del till känsliga material och spruta lös- ningen över ytan från ca 200 mm av- stånd. Dammsug sedan ytan. – Förbehandla kraftigt nedsmutsade ytor genom att spraya på rengöringslösning och låta den verka under 5 till 10 minu- ter. – Arbeta alltid i riktning bort från ljuset och mot skuggan (från fönstret och mot dör- ren). – Arbeta alltid från den rengjorda ytan och mot den ej rengjorda delen. – Ju känsligare material (äkta mattor, Berbermattor, textil), desto lägre rengö- ringsmedelskoncentration. – Heltäckningsmattor med jutebaksida kan krympa om för mycket vatten an- vänds vid arbetet och färgnyanserna kan försämras. – Borsta långhåriga mattor i mattstrånas riktning efter rengöringen, medan dessa är våta (t.ex. med matt- eller skurborste). – En imprägnering med Care Tex RM 762 efter våtrengöringen föhindrar snabb nedsmutsning av textilytan igen. – Gå inte, och ställ inte möbler, på den rengjorda ytan innan den är torr; detta för att förhindra att tryckställen eller rostfläckar uppkommer. Beställ produktinformationsblad och EU- säkerhetsdatablad för det aktuella rengö- ringsmedlet för ytterligare information. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera vid transport maskinens vikt. Bild Lägg in sprut-/sugslang i kroken. Vid transport i fordon ska maskinen säkras enligt respektive gällande be- stämmelser så den inte kan tippa eller glida. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus. FARA Risk för skada på grund av elektrisk stöt. Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs. Tag av lock. Ta ut smutsvattenbehållaren ur maski- nen. Rengör luddsilen regelbundet med en borste. Skruva ur färskvattensilen. Rengör färskvattensilen regelbundet under rinnande vatten. Kraftig nedsmutsning eller fläckar Polsterrengöring Rengöringstips Rengöringsmedel Matt- och textilrengöring RM 760 Pulver RM 760 Tabs RM 764 Flytan-

Avskumning RM 761 Mattimprägnering RM 762 Transport Förvaring Skötsel och underhåll Rengör luddsilen Rengör färskvattensil 70 SV– 5 Skruva bort mantelmutter. Rengör dysmunstycke. FARA – Risk för skada på grund av elektrisk stöt. Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggre- gatet utförs. – Låt endast auktoriserad serviceverk- stad kontrollera och reparera elektriska komponenter. Kontrollera eluttaget och strömförsörj- ningens säkring. Kontrollera apparatens nätkabel och nätkontakt. Slå på apparaten. Fyll på färskvattentanken. Undersök om kopplingarna på sprut- slangen sitter som de ska. Rengör dysmunstycke eller byt ut. Rengör silen i färskvattentanken Sprutpump defekt, uppsök kundservice. Rengör dysmunstycke. Kontrollera att locket sitter ordentligt fast. Rengör tätning på lock och anlägg- ningsyta på aggregatet. Rengör luddsil. Kontrollera om sugslangen är tilltäppt, rengör vid behov. Fyll på färskvattentanken. Tillsätt skumdämpningsmedel (special- tillbehör) i smutsvattenbehållaren. Kan störningen inte åtgärdas måste ag- gregatet kontrolleras av auktoriserad serviceverkstad. Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på aggregatet re- pareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverk- ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Rengör munstycke Åtgärder vid störningar Maskinen fungerar inte Det kommer inget vatten i munstycket Spraystråle bara på en sida Otillräcklig sugeffekt Sprutpump låter mycket Kraftig skumbildning i smutsvattenbehållaren Kundservice Tillbehör och reservdelar Garanti 71SV– 6 Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig. Undertecknade agerar på order av och med fullmakt från företagsledningen. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/01/01 EU-försäkran om överensstämmelse Produkt: Textilvårdsmaskin Typ: 1.100-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Tillämpade harmoniserade normer EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–68 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Tillämpade nationella normer

CEO Head of Approbation 72 SV– 7 Tekniska data Puzzi 8/1 C Nätspänning V 220-240 Frekvens Hz 1~ 50-60 Skydd -- IPX4 Skyddsklass II Effekt fläktmotor (max) W 1380 Märkeffekt fläktmotor W 1200 Luftmängd (max.) l/s 61 Undertryck (max.) kPa (mbar) 23 (230) Effekt sprutpump W 40 Spruttryck MPa 0,1 Spruttryck (max.) MPa 0,3 Sprutmängd l/min 1 Rengöringslösningens temperatur (max) °C 50 Påfyllningsmängd färskvatten l 8 Påfyllningsmängd smutsvatten l 7 Längd x Bredd x Höjd mm 575 x 330 x 445 Typisk driftvikt kg 9,8 Omgivningstemperatur (max.) °C +40 Beräknade värden enligt EN 60335-2-68 Ljudtrycksnivå L
