RCX210 - Klocka PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Väckarradio med dubbel väckning
Märke	Panasonic
Modell	RCX210
Nätspänning	Nät 230 V ~ 50 Hz (europeiskt uttag)
Reservström	9 V batteri (ingår ej)
Radiovågsområden	FM, FM Stereo, AM (MW)
Väckningsfunktioner	Dubbel väckning (1 och 2), väckning via radio eller summer, snooze (DOZE)
Insomningstimer (SLEEP)	Programmerbar upp till 59 minuter
Reglage	Volym, balans, stationsinställning, knapparna REV/FAST/FWD, väckningsväljare, bandväljare, omkopplare för bakgrundsbelysning, booster
Display	Digital klocka med ljusstyrkereglering (HIGH/LOW)
Auxiliär ljudingång	AUDIO INPUT-uttag (för CD-spelare, etc.)
Hörlursutgång	PHONES-uttag
Högtalare	Två högtalare (vänster/höger) för stereoljud
FM-antenn	Uppfälld FM-antennkabel
AM-antenn	Inbyggd ferritantenn
Rengöring	Tvålvatten, undvik bensin och lösningsmedel
Försiktighetsåtgärder	Böj inte sladden, undvik fukt och överdriven värme
Batteritid för reservbatteri	Cirka 1 år

Vanliga frågor - RCX210 PANASONIC

Hur ställer jag in tiden på Panasonic RCX210?

Anslut apparaten till nätet, displayen blinkar. Ställ ljusstyrke-/tidsinställningsväljaren på TIME SET. Håll ned knapparna FWD (framåt) eller REV (bakåt) för att justera tiden. Använd knappen FAST för snabbinställning. Återställ sedan till HIGH eller LOW för ljusstyrka.

Hur programmerar jag väckning med radio?

Ställ in önskad väckningstid genom att hålla ned väckningsdisplayknappen för larm 1 eller 2 och använda tidsinställningsknapparna. Ställ motsvarande väckningsväljare på RADIO. Använd radion normalt, tryck sedan på OFF. Vid den inställda tiden startar radion.

Varför blinkar displayen efter ett strömavbrott?

Det indikerar att reservbatteriet är slut eller saknas. Byt ut 9V-batteriet i facket (observera polariteten). Efter att ha anslutit apparaten igen, om displayen fortfarande blinkar, byt batteriet.

Hur använder jag snooze-funktionen (DOZE)?

När väckningen ljuder, tryck på knappen DOZE för att avbryta larmet i cirka 7 minuter. Displayen visar då minuter och sekunder. Tryck på OFF för att avbryta helt.

FM-mottagningen är brusig, vad gör jag?

Fäll ut FM-antennkabeln helt. Om bruset kvarstår, ställ bandväljaren på FM (mono) istället för FM ST. Det minskar bruset men tar bort stereoeffekten.

Hur använder jag SLEEP-funktionen för att somna till musik?

Håll ned knappen SLEEP tills displayen visar önskad tid (från 59 till 0 minuter). Släpp knappen: radion stängs av automatiskt efter den tiden. För att avbryta, tryck på OFF.

Kan jag ansluta en extern spelare till RCX210?

Ja, använd uttaget AUDIO INPUT på baksidan. Ställ volymen på din externa enhet på låg nivå (2-3). Apparaten fungerar då som förstärkare. Radion måste vara i avstängt läge (knappen OFF) för att ljudingången ska prioriteras.

Hur rengör jag höljet utan att skada det?

Använd en mjuk trasa fuktad med tvålvatten. Använd aldrig bensen, färgförtunning eller insektsmedel i sprayform, eftersom de kan deformera plasten.

Väckning med summer låter bara från en sida, är det normalt?

Ja, larm 1 (summer) avger ett lågt ljud från vänster högtalare, och larm 2 avger ett högt ljud från höger högtalare. För starkare väckning, använd kombinationen av båda larmen eller radioläget.

Hur kombinerar jag larm 1 och larm 2?

Programmera samma tid för båda larmen. Ställ larmväljare 1 på RADIO och larmväljare 2 på BUZZER. Vid väckning ljuder radio och summer samtidigt.

BRUKSANVISNING RCX210 PANASONIC

Gratulerar till ditt val av denna apparat. Läs noggrant igenom bruksanvisningen, så att du får ut mesta möjliga av apparaten.

KONTROLLER (se sidan 2.)

① Volymkontroll (VOLUME) ② Balanskontroll (BALANCE) ⑥ Repetertangent (DOZE) Väckningstid 1 ⑤ Väckningstid 2 ⑥ Insomning (SLEEP) ⑦ Från (OFF) ⑧ Radio start (RADIO ON) ⑨ Stationsinställning (TUNING) ⑩ Högtalare ⑪ Urtavla ⑫ Ambience-omkopplare (AMBIENCE) ⑬ Volymförstärkning (AMPLIFIER BOOSTER) ⑭ Audio-ingång (AUDIO INPUT) ⑮ Uttag hörlurar (PHONES) ⑯ Radioindikator ⑰ Indikatorer väckning 1/2 ⑱ FM stereoindikator (FM STEREO) ⑲ FM/MV/LV (BAND) ⑳ Omkopplare väckning 2 (ALARM 2) ㉑ Omkopplare väckning 1 (ALARM 1) ㉒ Tidsinställning [TIME SET (REV·FAST·FWD)] ㉓ Omkopplare för siffrornas ljusstyrka/tidsinställning ㉔ Nätsladd ㉕ Batterifack ㉖ Batterihållare ㉗ Batterikontakter

Anläggningens märkplatta finns på huvudapparatens undersida.

ATT OBSERVERA

För att skydda apparat och person:

• Anslut ej till annan spänning än 220 V, 50 Hz, växelström.
• Undvik skador på och dålig kontakt i nätsladden. Det kan innebära brandfara. Undvik även att onödigtvis dra i sladden eller böja den.
• Håll alltid i stickkontakten när sladden tas ur vägguttaget.

GODA RÅD

• Placera ej apparaten nära en värmekälla såsom element, spis, etc. Ej heller nära störningskällor såsom lysrör, motorer, etc.
• Håll apparaten fri från damm och fukt. Undvik att utsätta den för direkt solljus och för vibrationer.
• Använd aldrig bensin, thinner eller liknande vid rengöring av höljet. Torka av det med en mjuk tygbit fuktad med en mild tvållösning.
• Undvik att använda insektssprayer i närheten. Vissa av dessa innehåller kemikalier som kan deformera höljet.

Du kan ställa in rätt tid med hjälp av "Fröken Ur" eller radion.

ELEKTRONISK KLOCKA

Ställ in normaltiden så här.

1. Anslut nätsladden till ett vägguttag (220 V, 50 Hz).

- Siffrorna tänds och blinkar.

1. Omkopplaren för ljusstyrka/tidsinställning på "TIME SET".
2. Tryck och håll tidsinställningsknapparna till dess att rätt tid visas.

● Siffrorna slutar att blinka.

- "FWD"-knappen flyttar fram tiden, "REV"-knappen tillbaka.

- Tryck "FAST" samtidigt med "FWD" eller "REV" för snabb inställning.

- Tryck "FWD" eller "REV" upprepade gånger för inställning minut för minut.

- Sekunder sätts automatiskt på "0" när "FWD" eller "REV" trycks in.

1. Sätt omkopplaren för ljusstyrka på "HIGH" (stark) eller "LOW" (svag).

RADIO

1. Tryck på Radio-knappen. Radioindikatorn tänds.
2. Ställ radiobandomkopplaren på önskat band.
3. Vrid stationsratten till önskad station.
4. Reglera volymen och balansen.
5. Ställ Ambience- och Booster-omkopplarna i önskade lägen.
6. Tryck på Från-knappen för att stänga av radion.

Anm.:

• Radiobandomkopplaren i läge "FM ST" för mottagning av FM-stereosändningar. FM-stereoindikatorn är tänd under stereosändning.
• Sätt radiobandomkopplaren på "FM" om stereomottagningen är dålig (starkt brus, indikatorn blinkar). Bruset minskar och sändningen blir klarare, men ljudet hörs ej i stereo.

■ Ambience-omkopplare

Sätt ambience-omkopplaren på "ON" vid FM-stereo för att bredda ljudbilden.

■ Booster-omkopplare

Sätt booster-omkopplaren på "ON" för att förstärka volymnivån.

Antenner

FM:

Drag ut FM-trådantennen för bästa FM-mottagning.

AM:

En inbyggd känslig ferritantenn tillförsäkrar god AM-mottagning i de flesta områden. Mottagningen av svaga stationer kan förbättras genom att vrida apparaten åt det håll som ger bästa resultat.

VÄCKNINGSTID 1 OCH 2

Inställning av väckningstid 1

1. Tryck och håll kvar väckningstidsknappen 1, och ställ in önskad väckningstid med tidsinställningsknapparna.
2. Släpp väckningstidsknappen. Urtavlan visar åter normaltiden.
3. Tryck väckningstidsknappen för att kontrollera väckningstiden.

■ Inställning av väckningstid 2

Tryck och håll kvar väckningstidsknappen 2 och förfar enligt ovan.

Väckning

VÄCKNING MED SUMMER

1. Ställ in väckningstid 1 eller 2.
2. Sätt omkopplaren för väckning 1 eller 2 på "BUZZER". Motsvarande indikator tänds.
3. Summersignalen väcker vid den inställda tiden. Signalen stängs av automatiskt efter ca. 59 minuter.
4. Signalen kan stängas av manuellt med Från-knappen.

Summersignal från vänster/höger högtalare. Väckning 1 har en svag summersignal från vänster högtalare, väckning 2 en starkare signal från höger högtalare.

VÄCKNING MED RADIO

1. Ställ in väckningstid 1 eller 2
2. Sätt omkopplaren för väckning 1 eller 2 på "RADIO". Motsvarande indikator tänds.
3. Förfar enligt 1-5 under "RADIO" på sidan 24.
4. Tryck Från-knappen.
5. Radion startar vid den inställda väckningstiden.
6. Radion stängs av automatiskt efter ca. 59 minuter.
7. Radion kan stängas av manuellt med Från-knappen.

Anm.:

Klockradion väcker automatiskt vid samma tid varje dag. Sätt

väckningsomkopplaren på "OFF" om väckning inte önskas.

- Anslut inte hörlurar om radioväckning är inställd.

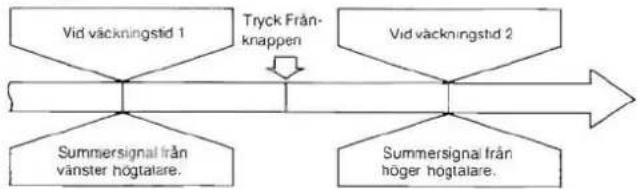

■ Väckning 1 och 2 i kombination

Exempel 1:

- Väckningsomkopplarna 1 och 2 båda på "BUZZER".

Exempel 2:

- Omkopplaren för väckning 1 på "RADIO", omkopplaren för väckning 2 på "BUZZER", samma väckningstid.

REPETER-VÄCKNING

För att upprepa väckningen, tryck repetertangenten. Radion respektive summersignalen stängs av och startar igen efter ca. 7 minuter.

• Tryck Från-knappen för att helt stänga av radion eller signalen.
• Sekunderna visas när repetertangenten trycks.

INSOMNING TILL RADIO (upp till 59 minuter)

1. Tryck och håll kvar insomningsknappen till dess att urtavlan visar det antal minuter radion skall gå innan den stängs av automatiskt. När insomningsknappen släpps visas normaltiden igen.
2. Medan radion går kan man se på urtavlan hur många minuter som återstår genom att hastigt trycka insomningsknappen.
3. Den inställda insomningstiden kan annulleras genom att trycka Frånknappen. Radion stängs av.

■ Insomning till radio—väckning

Klockradion kan ställas in för insomning till radio (upp till 59 minuter) med automatisk avstängning och automatisk väckning med radio och/eller summersignal.

1. Gör inställning enligt "VÄCKNINGSTID 1 OCH 2".
2. Ställ in önskad insomningstid enligt "INSOMNING TILL RADIO".

ANSLUTNINGAR (Se sidan 39.)

■ Den inbyggda förstärkaren (BOOSTER)

• När man lyssnar på ansluten CD-spelare, hörlursstereo, etc., är volyminställning 2–3 lagom nivå.
• När förstärkaren används skall radion vara avstängd.

■ Lyssning via hörlurar

Undvik alltför hög volym. Öronen kan skadas.

Säker väckning

Summerväckningen fungerar även om hörlur eller yttre apparat är ansluten.

BATTERIRESERVGÅNG

Klockan fortsätter att gå även under strömavbrott eller medan apparaten flyttas från ett rum till ett annat. Vid varje avbrott försvinner siffrorna från urtavlan. Batteriet övertar dock driften av själva urverket och summerväckning startar på inställd tid. Rätt tid visas när strömmen återkommer.

■ Att lägga i batteriet

1. Anslut ett 9-voltsbatteri till kontakterna (⊕ och ⊖). Se Fig. 1.

Fig. 1

1. Sätt in batteriet i facket enligt pilen Ⓑ och tryck batterihållaren i pilens ⚠ riktning. Se Fig. 2.

Fig. 2

Anm.:

• Om klockradion ej är ansluten till ett vägguttag under en längre tid, tag ur batteriet för att undvika läckage.
• Strömavbrott kan inträffa när som helst och varar oftast mycket kort tid. Om klockan ej har ett fungerande batteri påverkas normaltid och väckningstid av ett sådant avbrott.
• Om batteriet tar slut under strömavbrottet måste både normaltid och väckningstid ställas in på nytt.
• Under strömavbrott aktiveras ej väckning med radio.

Batteribyte

• Lossa nätsladden från vägguttaget. Sätt dit den igen efter några sekunder. Om siffrorna blinkar skall batteriet ersättas med ett nytt.
• Ersätt batteriet med ett nytt en gång om året för att undvika läckage.
• Efter ett längre strömavbrott bör batteriet alltid ersättas med ett nytt.
