EC2331AOW - Frys ELECTROLUX - Gratis bruksanvisning och manual

BRUKSANVISNING EC2331AOW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com Registrera din produkt för bättre service: www.electrolux.com/productregistration Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer. Varnings-/viktig säkerhetsinformation. Allmän information och tips Miljöinformation Med reservation för ändringar. SVENSKA 611.

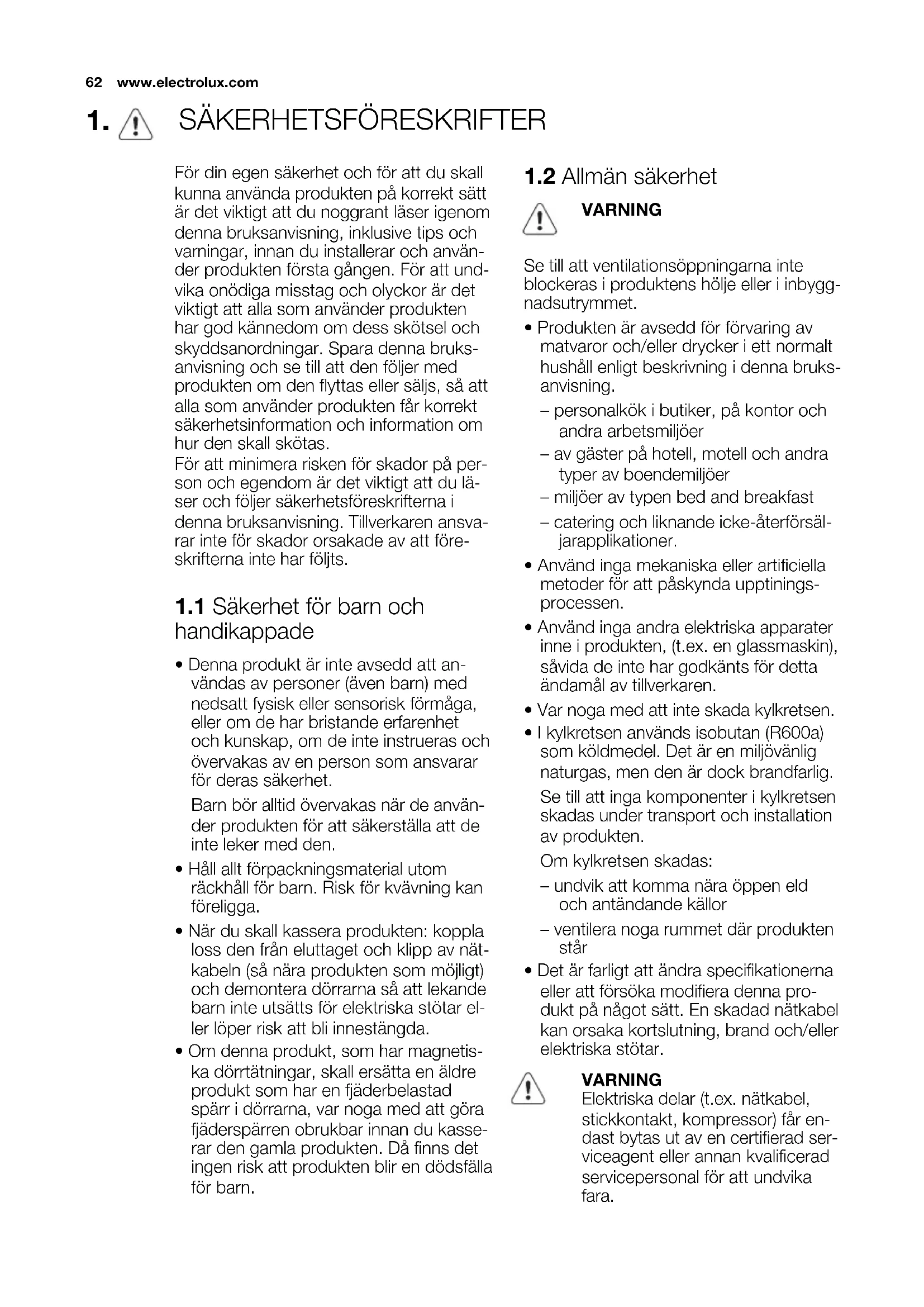

SÄKERHETSFÖRESKRIFTER

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använ- der produkten första gången. För att und- vika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruks- anvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på per- son och egendom är det viktigt att du lä- ser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansva- rar inte för skador orsakade av att före- skrifterna inte har följts.

1.1 Säkerhet för barn och

• Denna produkt är inte avsedd att an- vändas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använ- der produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nät- kabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar el- ler löper risk att bli innestängda.

• Om denna produkt, som har magnetis- ka dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasse- rar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

VARNING Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbygg- nadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruks- anvisning. – personalkök i butiker, på kontor och andra arbetsmiljöer – av gäster på hotell, motell och andra typer av boendemiljöer – miljöer av typen bed and breakfast – catering och liknande icke-återförsäl- jarapplikationer.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptinings- processen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och antändande källor – ventilera noga rummet där produkten står

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna pro- dukt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar. VARNING Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får en- dast bytas ut av en certifierad ser- viceagent eller annan kvalificerad servicepersonal för att undvika fara.

www.electrolux.com1. Nätkabeln får inte förlängas.

Se till att stickkontakten inte kläms eller skadas av produktens baksi- da. En skadad stickkontakt kan överhettas och orsaka brand.

Se till att stickkontakten är åtkomlig när produkten har installerats.

Dra inte i nätkabeln.

Sätt inte i stickkontakten om elutta- get sitter löst. Risk för elektriska stötar eller brand föreligger.

Produkten får inte användas utan att innerbelysningens lampglas (i fö- rekommande fall) sitter på plats.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till ska- dor på huden eller frost-/frysskador.

• Se till att produkten inte exponeras för direkt solsken under långa perioder.

• Lamporna (i förekommande fall) som används i den här produkten är special- lampor som endast är avsedda för an- vändning i produkter som denna. De lämpar sig inte som rumsbelysning.

1.3 Daglig användning

• Ställ inte heta kärl på plastdelarna i pro- dukten.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Placera inte matvaror direkt mot luftut- loppet på den bakre väggen. (Om pro- dukten är Frost Free)

• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverka- rens anvisningar.

• Följ noga rekommendationerna om för- varing från produktens tillverkare. Se re- levant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousseran- de drycker i frysen eftersom detta ska- par ett tryck i behållaren som då kan explodera och skada frysen.

• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

1.4 Skötsel och rengöring

• Stäng av produkten och dra ut stick- kontakten ur eluttaget före underhåll.

• Rengör inte produkten med metallföre- mål.

• Använd inga vassa föremål för att av- lägsna frost från produkten. Använd en plastskrapa.

Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är ska- dad på något sätt. Rapportera omedel- bart eventuella skador till din återförsäl- jare, och spara i så fall förpackningsma- terialet.

• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till elnätet, så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerstäl- las runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.

• Produkten får inte placeras nära värme- element eller spisar.

• Säkerställ att stickkontakten är åtkomlig efter installation av produkten.

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker el- ler annan kompetent person.

• Service på denna produkt får endast ut- föras av en auktoriserad serviceverk- stad. Endast originaldelar får användas.

Denna produkt innehåller inte, var- ken i kylkretsen eller i isolations- materialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolations- materialet innehåller brandfarliga gaser: Produkten skall därför kas- seras enligt tillämpliga bestämmel- SVENSKA 63ser som kan erhållas från de loka- la myndigheterna. Undvik att ska- da kylenheten, särskilt på baksi- dan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

Ventil: lättöppnat lock

3.1 Sätta på produkten

Sätt i stickkontakten i eluttaget. Nätindikatorn tänds. Vrid temperaturreglaget medurs till en me- delhög inställning.

www.electrolux.comOm temperaturen i produkten blir för hög tänds larmlampan.

3.2 Stänga av frysboxen

För att stänga av frysboxen, vrid tempera- turreglaget till OFF-läget.

3.3 Temperaturreglering

Temperaturen regleras automatiskt. Gör följande för att använda produkten:

vrid temperaturreglaget mot för att erhålla låga kylnivåer

vrid temperaturreglaget mot för att erhålla höga kylnivåer En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• hur ofta locket öppnas

• mängden matvaror som förvaras

Varningslampa vid för hög temperatur

Action Freeze-knapp och Återställ larm

4.1 Action Freeze-funktionen

Du kan aktivera Action Freeze-funktionen genom att trycka på Action Freeze-knap- pen. Kontrollampan för Action Freeze tänds. Denna funktion stängs av automatiskt ef- ter 52 timmar. Det går att avaktivera funktionen när som helst genom att trycka på Action Freeze . Indikeringen Action Freeze slocknar.

4.2 Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras ge- nom att:

• larmkontrollampan tänds,

• en ljudsignal avges. Under larmperioden kan ljudsignalen stängas av genom att trycka på knappen Återställ larm. Lägg inte in mat i frysboxen under larm- perioden. När normala förhållanden har återställts slocknar larmkontrollampan automatiskt. SVENSKA 655. NÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN

5.1 Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invän- diga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Ef- tertorka sedan noga. Använd inga starka rengöringsme- del eller skurpulver eftersom såda- na produkter skadar ytfinishen.

6. DAGLIG ANVÄNDNING

6.1 Infrysning av färsk mat

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat. För att frysa in färsk mat, låt Action Free- ze-funktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacket. Den största mängd mat som kan frysas inom 24 timmar anges på typskylten

Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in un- der denna period.

6.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några mat- varor. I händelse av en oavsiktlig avfrost- ning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informa- tionen under Temperaturöknings- tid, måste den tinade maten kon- sumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

6.3 Öppna och stänga locket

Eftersom locket har en tätt åtsittande tät- ning är det inte så lätt att öppna direkt ef- ter stängning (på grund av vakuumet som bildas på insidan). Vänta några minuter innan du öppnar frysboxen igen. Vakuumventilen hjälper dig att öppna locket. VARNING Dra aldrig i handtaget med över- driven kraft.

6.4 Avfrostningssystem

Produkten har ett avfrostningssystem (en ventil syns på baksidan inne i frysboxen) som minskar uppbyggnaden av is i frys- boxen med 80 procent.

Se avsnittet "Tekniska data".

Häng korgarna på frysens övre kant (A) el- ler placera dem inuti frysen (B). Vänd och fixera handtagen för dessa två positioner såsom visas i figuren. Korgarna glider in i varandra. Du kan köpa ytterligare korgar hos vår lo- kala serviceavdelning.

Frysen är utrustad med ett säkerhetslås för att undvika oavsiktlig låsning. Låset är konstruerat på så sätt att du kan vrida nyckeln och stänga locket endast om du dessförinnan sätter i nyckeln i låset. Gör så här för att stänga frysen:

Sätt försiktigt i nyckeln i låset.

Vrid nyckeln medurs mot symbolen

Gör så här för att öppna frysen:

Sätt försiktigt i nyckeln i låset.

Vrid nyckeln moturs mot symbolen

Reservnycklar finns att köpa hos vår lokala serviceavdelning. VARNING Håll nyckeln utom räckhåll för barn. Var noga med att avlägsna nyck- eln från låset innan du kasserar den gamla produkten.

6.7 Låg plastavdelare

Med den låga avdelaren kan du ha bättre användning av utrymmet ovanför kom- pressorn. Utrymmet som detta ger kan du använda för att förvara små matförpack- ningar som därmed blir lättare att hitta. Avdelaren kan också användas som bricka när frysen avfrostas.

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan fry- sas in på 24 timmar anges på typskyl- ten.

• Infrysningsprocessen tar 24 timmar. Yt- terligare mat som skall frysas in bör inte läggas in under denna period.

• Frys endast in färska och rengjorda matvaror av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Se- dan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpack- ningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den in- frysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagrings- tid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringsti- derna. SVENSKA 677.2 Tips om förvaring av fryst mat Observera följande för att utnyttja frysbox- ens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

• Transportera frysta matvaror från affä- ren till frysen så snabbt som möjligt.

• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

8. UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET Koppla loss produkten från elutta- get innan du utför någon form av underhåll. Kylenheten i denna produkt inne- håller kolväten: underhåll och på- fyllning får därför endast utföras av en auktoriserad servicetekniker.

Koppla loss frysboxen från eluttaget.

Rengör regelbundet frysboxen och tillbehören med varmt vatten och ne- utral såpa. Rengör locktätningen noga.

Sätt på frysboxen. FÖRSIKTIGHET Använd aldrig skarpa rengörings- medel, skurpulver, parfymerade rengöringsprodukter eller vaxpo- lermedel för att rengöra frysboxen invändigt. Undvik att skada kylsystemet. Kompressorområdet behöver inte rengöras. Många produkter för rengöring av köks- ytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi re- kommenderar därför att produktens ytter- hölje endast rengörs med varmt vatten och ett milt diskmedel.

8.2 Avfrostning av frysen

Avfrosta frysen när frostlagret når en tjocklek på cirka 10-15 mm. Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls. Utför följande steg för att avlägsna fros- ten:

Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. An- vänd en skrapa för att snabbt ta bort is.

När avfrostningen är klar, torka noga av insidan och anslut sedan frysboxen till eluttaget.

Ställ in temperaturreglaget på högsta kyleffekt och låt frysboxen stå i två el- ler tre timmar med denna inställning.

Lägg tillbaka matvarorna som du tidi- gare plockade ut.

www.electrolux.comAnvänd aldrig vassa metallverktyg för att skrapa av frost eftersom frysboxen kan skadas. Använd inga mekaniska eller artificiella me- toder för att påskynda upptinings- processen utöver de som rekom- menderas av tillverkaren. En tem- peraturstigning hos frysta matför- packningar kan förkorta tiden som de kan förvaras utan säkerhets- risk. Mängden frost på väggarna i pro- dukten ökar om det är hög luftfuk- tighet i miljön på utsidan och om de frusna matvarorna inte för- packats ordentligt.

Följ nedanstående anvisningar om frys- boxen inte skall användas under en längre tidsperiod:

Koppla loss frysboxen från eluttaget.

Avfrosta och rengör frysboxen och alla tillbehör.

Låt luckan stå öppen för att undvika obehagliga lukter. Om frysboxen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den för- störs i händelse av strömavbrott.

9. OM MASKINEN INTE FUNGERAR

FÖRSIKTIGHET Koppla loss produkten från elutta- get innan du utför felsökning. Endast en behörig elektriker eller annan kompetent person får utfö- ra felsökning som inte beskrivs i denna bruksanvisning. Vissa ljud hörs under normal an- vändning (kompressor, cirkulation av köldmedel). Problem Möjlig orsak Åtgärd Produkten bullrar. Produkten står ostadigt. Kontrollera att produkten står stadigt (alla fyra fötter- na ska ha kontakt med gol- vet). Kompressorn går oavbrutet. Temperaturen är felaktigt inställd. Ställ in en högre tempera- tur. Locket har öppnats för ofta. Låt inte locket stå öppet längre än nödvändigt. Locket är inte stängt or- dentligt. Kontrollera att locket stängs ordentligt och att tätningar- na är oskadda och rena. Stora mängder mat har lagts in för infrysning sam- tidigt. Vänta några timmar och kontrollera sedan tempera- turen igen. Alltför varm mat har lagts in. Låt mat svalna till rumstem- peratur före infrysning. SVENSKA 69Problem Möjlig orsak Åtgärd Temperaturen i rummet där produkten står är all- tför hög för effektiv drift. Försök att sänka tempera- turen i rummet där produk- ten är placerad. Varningslampan för hög temperatur är tänd. Det är för varmt inuti fry- sen. Se avsnittet "Larm vid för hög temperatur". Produkten har nyligen sla- gits på och temperaturen är fortfarande för hög. Se avsnittet "Larm vid för hög temperatur". Det har bildats för mycket frost och is. Matvarorna är inte korrekt förpackade. Förpacka matvarorna or- dentligt. Locket stängs inte ordent- ligt eller sluter inte tätt. Kontrollera att locket stängs ordentligt och att tätningar- na är oskadda och rena. Temperaturen är felaktigt inställd. Ställ in en högre tempera- tur. Vattentömningspluggen är inte korrekt placerad. Placera vattentömnings- pluggen på rätt sätt. Det går inte att stänga locket helt. Det har bildats för mycket frost. Avlägsna överflödig frost. Lockets tätningar är smutsiga eller klibbiga. Rengör lockets tätningar. Matförpackningar blocke- rar locket. Arrangera förpackningarna på rätt sätt. Se dekalen i produkten. Locket är svårt att öppna. Lockets tätningar är smutsiga eller klibbiga. Rengör lockets tätningar. Ventilen är blockerad. Kontrollera ventilen. Belysningen funge- rar inte. Lampan är trasig. Se avsnittet "Byte av lam- pan". Det är för varmt inuti frysen. Temperaturen är felaktigt inställd. Ställ in en lägre temperatur. Locket sluter inte tätt eller är inte stängt ordentligt. Kontrollera att locket stäng- er ordentligt och att tätning- arna är oskadda och rena. Produkten har inte kylts tillräckligt före infrysning. Förkyl produkten tillräckligt länge. Stora mängder mat har lagts in för infrysning sam- tidigt. Vänta några timmar och kontrollera sedan tempera- turen igen. Lägg in mindre mängder mat för infrysning nästa gång. Alltför varm mat har lagts in. Låt mat svalna till rumstem- peratur före infrysning.

www.electrolux.comProblem Möjlig orsak Åtgärd Produkter som ska frysas in har placerats för nära varandra. Placera produkterna så att kalluft kan cirkulera mellan dem. Locket har öppnats för ofta. Försök att inte öppna locket för ofta. Locket har stått öppet för länge. Låt inte locket stå öppet längre än nödvändigt. Det är för kallt inuti frysen. Temperaturen är felaktigt inställd. Ställ in en högre tempera- tur. Produkten fungerar inte alls. Varken kyl- ning eller belysning fungerar. Stickkontakten sitter inte ordentligt i eluttaget. Sätt i stickkontakten or- dentligt i eluttaget. Produkten får ingen ström. Prova med att ansluta en annan elektrisk apparat till eluttaget. Produkten är inte påsla- gen. Slå på produkten. Eluttaget är strömlöst (pro- va med att ansluta en an- nan apparat till eluttaget). Tillkalla en elektriker.

Kontakta vår lokala serviceavdelning om frysboxen fortfarande inte fungerar korrekt efter ovanstående kontroller. För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteck- ning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskyl- ten som sitter på höger sida utanpå frys- boxen.

Koppla bort produkten från eluttaget.

Byt den använda lampan mot en ny lampa med samma effekt och som är avsedd för produkten. (max. effekt anges på lampskyddet)

Öppna locket. Kontrollera att belys- ningen tänds. VARNING Avlägsna inte lampglaset vid tid- punkten för byte Använd inte frysboxen om lampg- laset är skadat eller saknas. SVENSKA 7110. INSTALLATION 10.1 PlaceringVARNINGOm du kasserar en gammal pro-dukt som har ett lås eller spärr idörren måste du göra låsanord-ningen obrukbar för att förhindraatt barn blir instängda i produkten.När produkten har installerats skallstickkontakten vara åtkomlig.Produkten kan installeras på en torr, väl-ventilerad plats inomhus (garage eller käl-lare), men för bästa funktion bör den in-stalleras i ett utrymme som har sammaomgivningstemperatur som överensstäm-mer med klimatklassen som är angiven påtypskylten: Kli- mat- klassOmgivningstemperaturSN +10 °C till + 32 °CN +16 °C till + 32 °CST +16 °C till + 38 °CT +16 °C till + 43 °C10.2 Elektrisk anslutningKontrollera före anslutning till ett eluttagatt nätspänningen och nätfrekvensenöverensstämmer med de värden somanges på typskylten.Produkten måste jordas. Nätkabelnsstickkontakt är försedd med en kontaktför detta ändamål. Om nätspänningsmat-ningen inte är jordad, kontakta en kvalifi-cerad elektriker för att ansluta produktentill en separat jord enligt gällande bestäm-melser.Tillverkaren ansvarar inte för skador orsa-kade av att ovanstående säkerhetsåtgär-der inte har följts.Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.10.3 Ventilationskrav Placera frysboxen i horisontell posi-tion på en plan och stabil yta. Frys-boxen måste stå stadigt på alla fyrafötterna. Se till att det är minst 5 cm fritt utrym-me bakom frysboxen. Se till att det är minst 5 cm fritt utrym-me på frysboxens sidor.Luftflödet bakom frysboxen måste varatillräckligt.

Vissa ljud hörs under normal användning(kompressor, cirkulation av köldmedel). BRRR! HISSS! CLICK! BLUBB! CRACK! SSSRRR!

Mått Höjd × Bredd × Djup (mm): Ytterligare teknisk informationfinner du på typskylten som sit-ter på höger sida utanpå pro-dukten. 876 × 1061 × 665Temperatu-rökningstid48 timmar

Återvinn material med symbolen

Återvinn förpackningen genom att placeraden i lämpligt kärl.Bidra till att skydda vår miljö och vår hälsagenom att återvinna avfall från elektriskaoch elektroniska produkter. Släng inteprodukter märkta med symbolen med hushållsavfallet. Lämna in produkten pånärmaste återvinningsstation ellerkontakta kommunkontoret. www.electrolux.comSVENSKA 75www.electrolux.com/shop 804180405-A-412012
