ECN40105W - Frys ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Frysbox
Märke	Electrolux
Modell	ECN40105W
Netto volym	400 L
Bruttovolym	404 L
Mått (H x B x D)	876 x 1336 x 665 mm
Vikt	56 kg
Klimatklass	SN-T (från +10°C till +43°C)
Energiförbrukning	1,152 kWh/24 h
Märkeffekt	100 W
Spänning	230 V
Frysningskapacitet	19 kg/24 h
Temperaturstegringstid	31 h
Köldmedium	Isobutan (R600a)
Funktion Action Freeze	Ja, automatisk avstängning efter 52 h
Hög temperatur larm	Ja, med ljud- och visuell signal
Invändig belysning	Ja, utbybar glödlampa
Säkerhetslås	Ja, med nyckel
Förvaringskorgar	Ja, avtagbara och staplingsbara
Avfrostning	Manuell, när frost tjocklek når 10-15 mm
Underhåll och rengöring	Rengör med varmt vatten och mild tvål; använd inte slipande medel
Installation	5 cm utrymme runt om för ventilation
Garanti	Kontakta service efter försäljning

Vanliga frågor - ECN40105W ELECTROLUX

Hur justerar man temperaturen i frysen?

Vrid termostaten medurs för kallare temperatur, eller moturs för mindre kall. En mittposition rekommenderas för normal användning.

Vad gör man om temperaturlarmlampan tänds?

Lampan blinkar om innertemperaturen är för hög (t.ex. efter strömavbrott). Tryck på larmavstängningsknappen för att stänga av ljudet. Larmet stängs av automatiskt när temperaturen återgår till det normala.

Hur använder man funktionen Action Freeze?

Tryck på Action Freeze-knappen minst 24 timmar innan du fryser in färsk mat. Indikatorlampan tänds. Funktionen stängs av automatiskt efter 52 timmar. Du kan stänga av den manuellt genom att trycka på knappen igen.

Varför är locket svårt att öppna efter stängning?

Tätningslisten skapar ett luftvakuum. Vänta några minuter så att luften jämnar ut sig, sedan öppnas locket utan svårighet. Dra aldrig våldsamt i handtaget.

Hur avfrostar man frysen?

Stäng av apparaten, ta ut maten, öppna locket och ta bort pluggen från avloppsrännan. Placera ett kärl för att samla upp vatten. Använd en plastspackel för att ta bort frost. När avfrostningen är klar, torka insidan, sätt tillbaka pluggen och starta apparaten igen.

Vilken är den maximala frysningskapaciteten per dag?

Den maximala mängden är 19 kg per 24 timmar, som anges på märkskylten.

Hur rengör man insidan av frysen?

Koppla ur apparaten, töm den och rengör väggar och tillbehör med varmt vatten och ett milt flytande rengöringsmedel (t.ex. diskmedel). Skölj och torka noggrant. Använd aldrig slipande medel eller stålull.

Vad gör man vid längre strömavbrott?

Om strömavbrottet överskrider temperaturstegringstiden (31 h för denna modell), konsumera tinad mat snabbt eller frys om den efter tillagning. Lägg inte in mat under larmet.

Hur byter man glödlampan?

Koppla ur apparaten. Byt ut glödlampan mot en modell med samma effekt (anges på diffusorn) avsedd för hushållsapparater. Ta inte bort diffusorn. Koppla in och kontrollera att lampan tänds.

Var finns märkskylten?

Märkskylten finns på apparatens högra yttersida. Den anger modell, serienummer, elektriska data och klimatklass.

BRUKSANVISNING ECN40105W ELECTROLUX

- Dette skapet er tungt. Vær forsiktig när det flyttes.

Den beste tiden å avrime fryseren er när den inneholder lite.

Ta del av våra tankegångar på www.electrolux.com

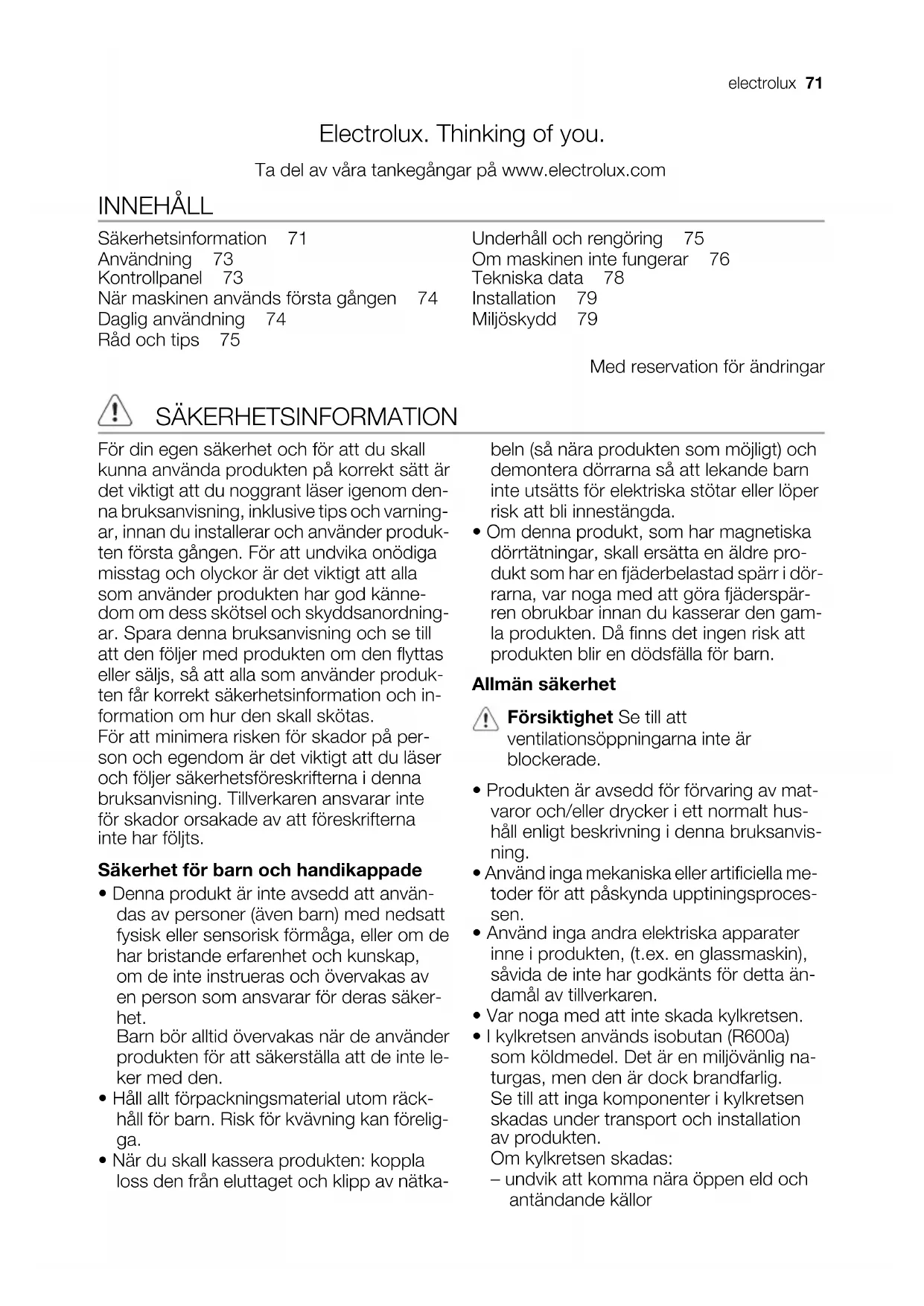

INNEHÅLL

Säkerhetsinformation 71

Användning 73

Kontrollpanel 73

När maskinen används första gången 74

Daglig användning 74

Råd och tips 75

Underhåll och rengöring 75

Om maskinen inte fungerar 76

Tekniska data 78

Installation 79

Miljöskydd 79

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god känne- dom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätka-

beln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hus-håll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna hushållsapparat på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

⚠ Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast by-tas ut av en certifierad serviceagent el-ler annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^29) över den inre belysningen.

- Denna produkt är tung. Var försiktig när du flyttar den.

- Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

- Se till att produkten inte exponeras för direkt solsken under långa perioder.

- Lamporna ^30) som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsapparater som denna! De lämpar sig inte som rumsbelysning.

Daglig användning

- Ställ inte heta kärl på plastdelarna i produkten.

- Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

- Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^31)

- Fryst mat får inte frysas om när den har ti-nats.

• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

Installation

Viktigt Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till elnätet, så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att stickkontakten är åtkomlig efter installation av produkten.

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfar-

liga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

ANVÄNDNING

Sätta på kylboxen

Sätt i stickkontakten i eluttaget. Nätindikatorn tänds. Vrid temperaturreglaget medurs.

Viktigt Om temperaturen i produkten blir för hög tänds larmlampan.

Stänga av frysboxen

För att stänga av frysboxen, vrid temperaturreglaget till OFF-läget.

Temperaturreglering

Temperaturen regleras automatiskt. Gör på följande sätt för att reglera frysboxen:

• vrid temperaturreglaget mot * för att erhålla låga kylnivåer.
• vrid temperaturreglaget mot ⚙ för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Off

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i frysboxen beror på:

• rumstemperaturen
• hur ofta locket öppnas
• mängden matvaror som förvaras
• frysboxens placering.

KONTROLLPANEL

12 4

1 Larmkontrollampa vid för hög temperatur
2 Nätindikering
3 Action Freeze indikering
4 Action Freeze knapp och Återställ larm

Du kan aktivera Action Freeze-funktionen genom att trycka på Action Freeze-knappen.

Kontrollampan för Action Freeze tänds. Denna funktion stängs av automatiskt efter 52 timmar. Det går att avaktivera funktionen när som helst genom att trycka på Action Freeze. Indikeringen Action Freeze slocknar.

Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att:

• larmkontrollampan tänds,
• en ljudsignal avges.
  Under larmperioden kan ljudsignalen stängas av genom att trycka på knappen Återställ larm.

Lägg inte in mat i frysboxen under larmperioden.

När normala förhållanden har återställts slocknar larmkontrollampan automatiskt.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

DAGLIG ANVÄNDNING

Infrysning av färsk mat

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat.

För att frysa in färsk mat, låt Action Freeze-funktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacet.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten^32) Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Kalender för frysta livsmedel

1-2 3-4 3-6 3-6 3-6 3-6 10-12 10-12 10-12 10-12

Symbolerna visar olika typer av infrysta matvaror.

Siffrorna anger förvaringstiden i månader för de olika typerna av infrysta matvaror. Huruvida den längsta eller kortaste förvaringstiden för en viss matvara är giltig beror på mat-

varans kvalitet och behandling före infrysningen.

Öppna och stänga locket

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan).

Vänta några minuter innan du öppnar frysboxen igen. Vakuumventilen hjälper dig att öppna locket.

⚠ Varning Dra aldrig i handtaget med överdriven kraft.

Förvaringskorgar

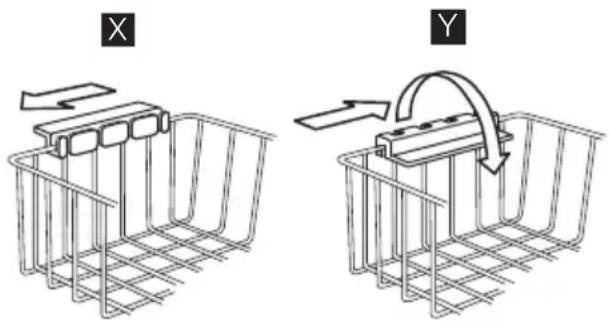

Häng korgarna på frysens övre kant (X) eller placera dem inuti frysen (Y). Vänd och fixera handtagen för dessa två positioner såsom visas i figuren.

X Y

Korgarna glider in i varandra.

Följande figurer visar hur många korgar som kan placeras i de olika frysmodellerna.

606 8069461061 230 161113361201

Du kan köpa ytterligare korgar hos vår lokala serviceavdelning.

Säkerhetslås

Frysen är utrustad med ett säkerhetslås för att undvika oavsiktlig låsning. Låset är konstruerat på så sätt att du kan vrida nyckeln

RÅD OCH TIPS

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan fry-sas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

UNDERHÅLL OCH RENGÖRING

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får

och stänga locket endast om du dessförinnan sätter i nyckeln i låset.

Gör så här för att stänga frysen:

1. Sätt försiktigt i nyckeln i låset.
2. Vrid nyckeln medurs mot symbolen ☐. Gör så här för att öppna frysen:
3. Sätt försiktigt i nyckeln i låset.
4. Vrid nyckeln moturs mot symbolen 6.

Viktigt Reservnycklar finns att köpa hos vår lokala serviceavdelning.

Varning Håll nyckeln utom räckhåll för barn.

Var noga med att avlägsna nyckeln från läset innan du kasserar den gamla produkten.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja frysboxens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

1. Stäng av frysboxen.

2. Koppla loss frysboxen från eluttaget.

3. Rengör regelbundet frysboxen och tillbehören med varmt vatten och neutral såpa. Rengör locktätningen noga.

4. Torka frysboxen noga.
5. Sätt i stickkontakten i eluttaget.
6. Sätt på frysboxen.

Försiktighet Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra frysboxen invändigt. Undvik att skada kylsystemet.

Viktigt Kompressorområdet behöver inte rengöras.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Avfrostning av frysen

Avfrosta frysen när frostlagret när en tjocklek på cirka 10-15 mm.

Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.

Utför följande steg för att avlägsna frosten:

1. Stäng av frysboxen.
2. Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

3. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. Använd en skrapa för att snabbt ta bort is.

4. När avfrostningen är klar, torka noga av insidan och anslut sedan frysboxen till eluttaget.

5. Sätt på frysboxen.
6. Ställ in temperaturreglaget på högsta kyl-effekt och låt frysboxen stå i två eller tre timmar med denna inställning.
7. Lägg tillbaka matvarorna som du tidiga-re plockade ut.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost eftersom frysboxen kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturstigning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om frysboxen inte skall användas under en längre tidseriod:

1. Stäng av frysboxen.
2. Koppla loss frysboxen från eluttaget.
3. Plocka ur alla matvaror.
4. Avfrosta och rengör frysboxen och alla tillbehör.
5. Låt luckan stå öppen för att undvika obehagliga lukter.

Viktigt Om frysboxen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

Försiktighet Koppla loss produkten från eluttaget innan du utför felsökning. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står sta-digt (alla fyra fötterna ska ha kon-takt med golvet).
Kompressorn går oavbru-tet.	Temperaturen är felaktigt inställd. Ställ in en högre temperatur.
Locket har öppnats för ofta.	Låt inte locket stå öppet längre än	nödvändigt.
Problem Möjlig orsak Åtgård
	Locket är inte stängt ordentligt.	Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena.
Stora mängder mat har lagts in för infrysning samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
Temperaturen i rummet där pro-dukten står är alltför hög för effektiv drift.		Försök att sänka temperaturen i rummet där produkten är placerad.
Varningslampan för hög temperatur är tänd.	Det är för varmt inuti frysen. Se avsnittet "Larm vid för hög temperatur".
Produkten har nyligen slagits på och temperaturen är fortfarande för hög.		Se avsnittet "Larm vid för hög temperatur".
Det har bildats för mycket frost och is.	Matvarorna är inte korrekt för-packade.	Förpacka matvarorna ordentligt.
Locket stängs inte ordentligt eller sluter inte tätt.		Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena.
	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
Vattentömningspluggen är inte korrekt placerad.		Placera vattentömningspluggen på rätt sätt.
Det går inte att stänga locket helt.	Det har bildats för mycket frost. Avlägsna överflödig frost.
Lockets tätningar är smutsiga eller klibbiga.		Rengör lockets tätningar.
Matförpackningar blockerar lock-et.		Arrangera förpackningarna på rätt sätt. Se dekalen i produkten.
Locket är svårt att öppna.	Lockets tätningar är smutsiga eller klibbiga.	Rengör lockets tätningar.
Ventilen är blockerad. Kontrollera ventilen.
Belysningen fungerar inte.	Lampan är trasig. Se avsnittet "Byte av lampan".
Det är för varmt inuti fry-sen.	Temperaturen är felaktigt inställd. Ställ in en lägre temperatur.
Locket sluter inte tätt eller är inte stängt ordentligt.		Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena.
Produkten har inte kylts tillräck-ligt före infrysning.		Förkyl produkten tillräckligt länge.
Stora mängder mat har lagts in för infrysning samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen. Lägg in mindre mängder mat för infrysning nästa gång.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
Problem Möjlig orsak Åtgärd
Produkter som ska frysas in har placerats för nära varandra.		Placera produkterna så att kalluft kan cirkulera mellan dem.
	Locket har öppnats för ofta.	Försök att inte öppna locket för ofta.
	Locket har stått öppet för länge.	Låt inte locket stå öppet längre än nödvändigt.
Det är för kallt inuti frysen.	Temperaturen är felaktigt inställd. Ställ in en högre temperatur.
Produkten fungerar inte alls. Varken kylning eller belysning fungerar.	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström.	Prova med att ansluta en annan	elektrisk apparat till eluttaget.
Produkten är inte påslagen.	Slå på produkten.
Eluttaget är strömlöst (prova med att ansluta en annan appa-rat till eluttaget).		Tillkalla en elektriker.

Kundtjänst

Kontakta vår lokala serviceavdelning om frys- boxen fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå frysboxen.

Byte av glödlampan

1. Koppla loss frysboxen från eluttaget.

2. Byt ut lampan mot en ny med samma effekt och som är särskilt utformad för produkten. (max. effekt anges på lampskyddet)

3. Sätt i stickkontakten i eluttaget.

4. Öppna locket. Kontrollera att belysningen tänds.

⚠ Varning Avlägsna inte lampglaset vid tidpunkten för byte.

Använd inte frysboxen om lampglaset är skadat eller saknas.

TEKNISKA DATA

Volym (brutto)	Liter	404	Höjd	mm	876	Temperaturöknings-tid	timmar	31
Volym (netto)	Liter	400	Bredd	mm	1336	Energiförbrukning	kWh/dygn	1,152
Märkeffekt	Watt	100	Djup	mm	665	Infrysningskapacitet	kg/dygn	19
Nätspänning	Volt	230	Vikt	kg	56	Klimatklass		SN-T

Ytterligare teknisk information finns på typskylten som sitter utanpå produkten på höger sida.

INSTALLATION

Placering

Varning Om du kasserar en gammal produkt som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i produkten.

Viktigt När produkten har installerats skall stickkontakten vara åtkomlig.

Produkten kan installeras på en torr, välventilerad plats inomhus (garage eller källare), men för bästa funktion bör den installeras i ett utrymme som har samma omgivningstemperatur som överensstämmer med klimatklassen som är angiven på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överens-

MILJÖSKYDD

Symbolen 📄på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt

stämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Ventilationskrav

1. Placera frysboxen i horisontell position på en plan och stabil yta. Frysboxen måste stå stadigt på alla fyra fötterna.
2. Se till att det är minst 5 cm fritt utrymme bakom frysboxen.
3. Se till att det är minst 5 cm fritt utrymme på frysboxens sidor.
   Luftflödet bakom frysboxen måste vara till-räckligt.

sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
