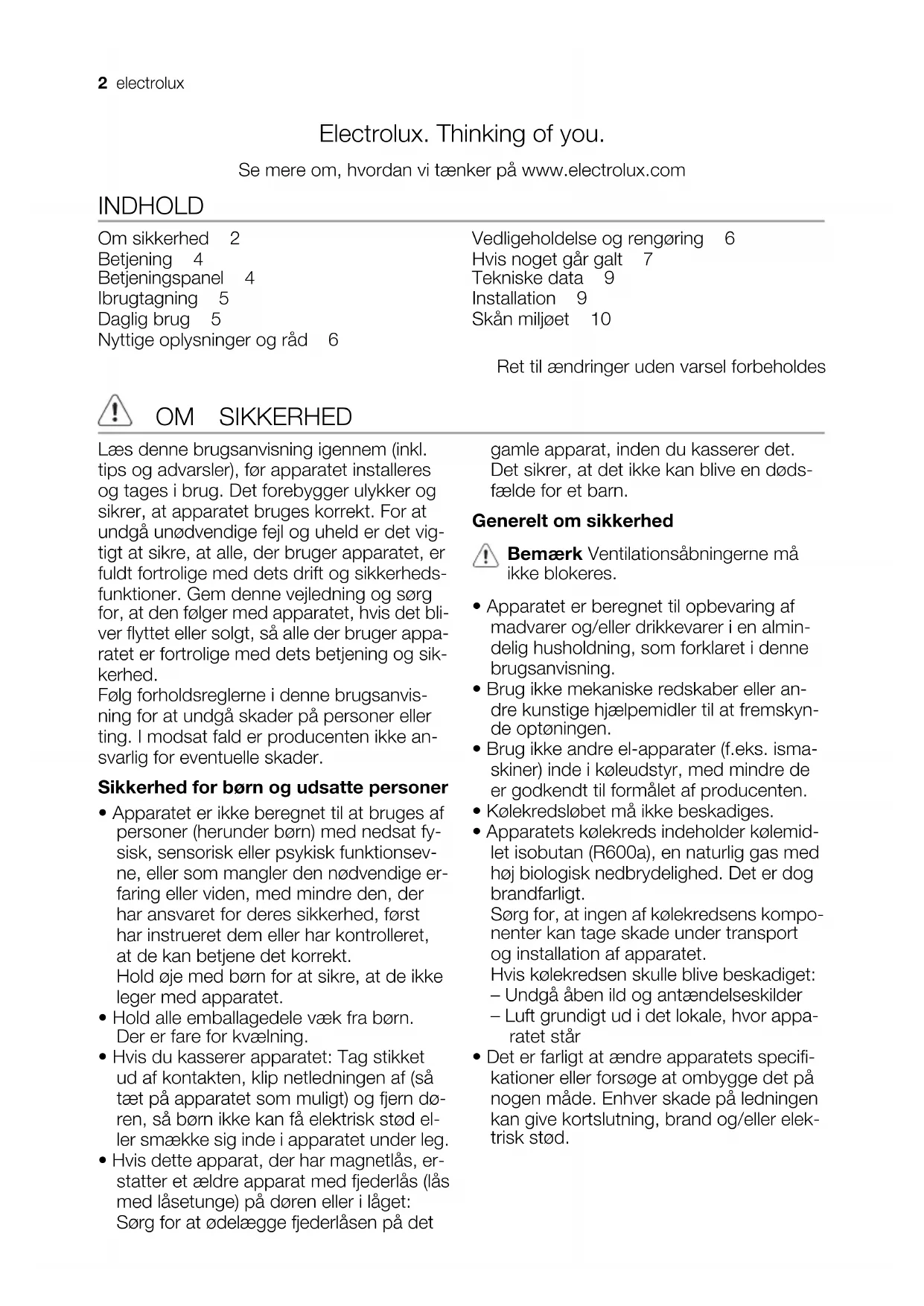

BRUGSANVISNING ECN40105W ELECTROLUX

Se mere om, hvordan vi tænker på www.electrolux.com

Nyttige oplysninger og råd 6

Vedligeholdelse og rengøring 6

Hvis noget går galt 7

Ret til ændringer uden varsel forbeholdes

OM SIKKERHED Læs denne brugsanvisning igennem (inkl.

tips og advarsler), før apparatet installeres

og tages i brug. Det forebygger ulykker og

sikrer, at apparatet bruges korrekt. For at

undgå unødvendige fejl og uheld er det vig-

tigt at sikre, at alle, der bruger apparatet, er

fuldt fortrolige med dets drift og sikkerheds-

funktioner. Gem denne vejledning og sørg

for, at den følger med apparatet, hvis det bli-

ver flyttet eller solgt, så alle der bruger appa-

ratet er fortrolige med dets betjening og sik-

Følg forholdsreglerne i denne brugsanvis-

ning for at undgå skader på personer eller

ting. I modsat fald er producenten ikke an-

svarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af

personer (herunder børn) med nedsat fy-

sisk, sensorisk eller psykisk funktionsev-

ne, eller som mangler den nødvendige er-

faring eller viden, med mindre den, der

har ansvaret for deres sikkerhed, først

har instrueret dem eller har kontrolleret,

at de kan betjene det korrekt.

Hold øje med børn for at sikre, at de ikke

leger med apparatet.

• Hold alle emballagedele væk fra børn.

Der er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket

ud af kontakten, klip netledningen af (så

tæt på apparatet som muligt) og fjern dø-

ren, så børn ikke kan få elektrisk stød el-

ler smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, er-

statter et ældre apparat med fjederlås (lås

med låsetunge) på døren eller i låget:

Sørg for at ødelægge fjederlåsen på det

gamle apparat, inden du kasserer det.

Det sikrer, at det ikke kan blive en døds-

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må

• Apparatet er beregnet til opbevaring af

delig husholdning, som forklaret i denne

• Brug ikke mekaniske redskaber eller an-

dre kunstige hjælpemidler til at fremskyn-

• Brug ikke andre el-apparater (f.eks. isma-

skiner) inde i køleudstyr, med mindre de

er godkendt til formålet af producenten.

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemid-

let isobutan (R600a), en naturlig gas med

høj biologisk nedbrydelighed. Det er dog

Sørg for, at ingen af kølekredsens kompo-

nenter kan tage skade under transport

og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

– Undgå åben ild og antændelseskilder

– Luft grundigt ud i det lokale, hvor appa-

• Det er farligt at ændre apparatets specifi-

kationer eller forsøge at ombygge det på

nogen måde. Enhver skade på ledningen

kan give kortslutning, brand og/eller elek-

2 electroluxAdvarsel Enhver elektrisk komponent

(netledning, stik, kompressor) skal ud-

skiftes af et autoriseret serviceværksted

eller en autoriseret montør.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt el-

ler beskadiget af apparatets bagpa-

nel. Et klemt eller beskadiget stik kan

blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er

4. Træk ikke i elledningen.

takten sidder løst. Fare for elektrisk

6. Der må ikke tændes for apparatet,

hvis lampedækslet ikke sidder på

den indvendige pære.

• Apparatet er tungt. Der skal udvises stor

forsigtighed ved flytning af det.

• Rør ikke ved ting fra frostafdelingen med

fugtige eller våde hænder. Det kan give

hudafskrabninger eller forfrysninger.

• Undgå at udsætte apparatet for direkte

sollys i længere tid.

I dette apparat benyttes special-

pærer, der er udvalgt alene til hushold-

ningsapparater. De er ikke egnet til oplys-

ning i almindelige rum.

• Sæt ikke en varm gryde på apparatets

• Opbevar ikke brandfarlig gas og væske i

• Sæt ikke maden direkte op mod udluftnin-

gen i apparatets bagvæg.

• Dybfrostvarer må ikke nedfryses igen, når

de har været optøet.

• Opbevar færdigpakkede dybfrostvarer

som angivet på pakken.

• Følg nøje producentens angivelser vedr.

opbevaring af produktet. Se de relevante

• Sæt ikke drikkevarer med kulsyre ('brus')

deren, så den kan eksplodere og beska-

• Ispinde kan give forfrysninger, hvis de spi-

ses lige fra fryseren.

Vedligeholdelse og rengøring

• Inden rengøring slukkes der for appara-

tet, og stikket tages ud af kontakten.

• Brug ikke metalgenstande til at rengøre

• Brug ikke skarpe genstande til at skrabe

rim af. Brug en plastikskraber.

Vigtigt Ved tilslutning til lysnet skal

vejledningen i det pågældende afsnit nøje

• Pak apparatet ud, og efterse det for ska-

der. Tilslut ikke apparatet, hvis det er be-

skadiget. Eventuelle skader på apparatet

skal straks anmeldes til det sted, hvor det

er købt. Gem i så fald emballagen.

• Det anbefales at vente mindst fire timer

med at tilslutte apparatet, så olien har tid

til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning

rundt om apparatet. Ellers bliver det over-

ophedet. Følg installationsvejledningen

for at sikre tilstrækkelig ventilation.

• Apparatet må ikke stilles tæt på radiato-

• Sørg for, at det er muligt at komme til net-

stikket, når apparatet er installeret.

• Alt el-arbejde, der kræves til vedligeholdel-

se af apparatet, skal udføres af en autori-

seret el-installatør.

• Dette produkt må kun serviceres af et

autoriseret serviceværksted, og der må

kun bruges originale reservedele.

1) Hvis der er lampedæksel på.

2) Hvis pæren er aktuel.

3) Hvis apparatet er af Frost Free-typen.

electrolux 3Miljøhensyn

Apparatet indeholder ikke gasser, der

kan nedbryde ozonlaget, hverken i køle-

kreds eller isoleringsmaterialer. Appara-

tet må ikke bortskaffes sammen med

husholdningsaffald og jordfyld. Isole-

ringsskummet indeholder brændbare

gasser: Apparatet skal bortskaffes i hen-

hold til gældende bestemmelser. Nær-

mere oplysninger fås hos kommunens

tekniske forvaltning. Undgå at beskadi-

ge køleenheden, især på bagsiden ved

siden af varmeveksleren. De materialer

i apparatet, der er mærket med symbo-

Kontrollampen tændes.

Drej termostatknappen med uret.

Vigtigt Hvis temperaturen i apparatet er for

høj, lyser advarselslampen.

Apparatet betjenes på følgende måde:

Når den præcise indstilling vælges, skal

• Hvor tit låget åbnes

1 Advarselslampe for høj temperatur

3 Action Freeze-lampe

og nulstilling af alarm

Action Freeze-funktionen slås til ved at tryk-

ke på Action Freeze-knappen.

Action Freeze-lampen tændes.

Funktionen standser automatisk efter 52 ti-

Funktionen kan slås fra når som helst ved

at trykke på Action Freeze -knappen. Action

Freeze-lampen slukkes.

Alarm for høj temperatur

Temperaturstigning i fryseren (f.eks. på

grund af strømsvigt) vises ved at:

• advarselslampen tændes

Mens alarmen lyder, kan den afbrydes ved

at trykke på knappen til nulstilling af alarm.

Mens alarmen lyder, må der ikke lægges

4 electroluxIBRUGTAGNING Indvendig rengøring

Inden apparatet tages i brug vaskes det ind-

vendig (inkl. tilbehør) med lunkent vand til-

sat neutral sæbe for at fjerne den typiske

lugt af nyt apparat. Tør grundigt efter.

Vigtigt Brug ikke sulfosæbe eller skuremid-

del. Det vil skade overfladen.

DAGLIG BRUG Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af fri-

ske madvarer og til langtidsopbevaring af

købte frostvarer og dybfrossen mad.

Inden indfrysning af friske madvarer startes

Action Freeze-funktionen mindst 24 før mad-

varerne lægges i fryseren.

Den maksimale mængde madvarer, der kan

indfryses på 24 timer (den såkaldte indfry-

sningskapacitet), står på typepladen .

må der ikke lægges andre madvarer i, som

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere pe-

riode, hvor det ikke har været anvendt, skal

det køre i mindst 2 timer på højere indstillin-

ger, inden der lægges madvarer ind.

Vigtigt Hvis madvarerne optøs ved et uheld

(f.eks. som følge af strømsvigt), og

strømafbrydelsen har varet længere end

Symbolerne viser forskellige slags dybfrost.

Tallene angiver det antal måneder, de på-

gældende madvarer kan opbevares. Madva-

rens kvalitet og behandling før nedfrysnin-

gen afgør, om det højeste eller laveste tal

for opbevaringstid gælder.

Åbning og lukning af låget

Låget er forsynet med en tætsluttende pak-

ning, og derfor er det svært at åbne igen,

hvis det lige har været åbnet (fordi der dan-

nes undertryk i fryseren).

Vent nogle minutter med at åbne apparatet

igen. Vakuumventilen gør det lettere at åb-

Advarsel Træk aldrig meget kraftigt i

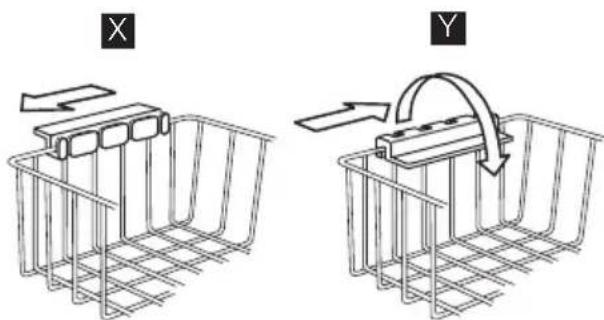

og sæt dem fast i de to stillinger, som vist

X Y Kurvene sættes ned i hinanden.

Følgende tegninger viser, hvor mange kurve

der kan stå i de forskellige frysermodeller.

Fryseren er forsynet med særlig lås for at sik-

re, at låget ikke kan låses utilsigtet. Låsen

er udformet, så nøglen kun kan drejes i lå-

sen (så låget låses), hvis den først trykkes

1. Sæt forsigtigt nøglen i låsen.

Drej nøglen med uret, mod symbolet

Gør følgende for at åbne fryseren:

1. Sæt forsigtigt nøglen i låsen.

Drej nøglen mod uret, mod symbolet

Vigtigt Ekstra nøgler fås hos Electrolux

Advarsel Opbevar nøglen

utilgængeligt for børn.

Sørg for at tage nøglen ud af låsen, in-

den det gamle apparat kasseres.

NYTTIGE OPLYSNINGER OG RÅD Råd om frysning

Her er nogle vigtige tips om, hvordan du ud-

nytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr.

døgn. fremgår af typeskiltet;

• Indfrysningen tager 24 timer. I dette tids-

rum bør der ikke lægges flere madvarer

• Nedfrys kun 1. klasses madvarer, der er

friske og grundigt rengjorte;

• Del maden op i små portioner, så den ind-

fryses hurtigt og jævnt. Så kan du også

hurtigt optø netop den mængde, du skal

• Pak maden ind i alufolie eller polyætylen,

• Lad ikke friske, ikke-nedfrosne madvarer

røre ved frostvarer, så temperaturen sti-

• Magre madvarer holder sig bedre og læn-

gere end fedtholdige; Salt nedsætter ma-

• Hvis sodavandsis spises direkte fra frost-

rummet, kan de give forfrysninger;

• Det er en god idé at mærke alle pakker

med indfrysningsdato, så du har styr på

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette

• Sikre dig, at købte dybfrostvarer har væ-

ret været korrekt opbevaret i forretningen;

• Sørge for at bringe frostvarer hjem hur-

tigst muligt og lægge dem i fryseren;

• Åbne låget så lidt som muligt, og lad det

ikke stå åbent længere end højst nødven-

• Optøede madvarer nedbrydes meget hur-

tigt og kan ikke nedfryses igen.

• Overskrid ikke udløbsdatoen på pakken.

VEDLIGEHOLDELSE OG RENGØRING Bemærk Kobl apparatet fra

strømforsyningen, før der udføres

nogen som helst form for

Apparatets kølesystem indeholder klor-

brinter; Service og påfyldning må derfor

kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

1. Sluk for apparatet.

2. Tag stikket ud af kontakten.

3. Rengør jævnligt apparat og tilbehørsde-

le med varmt vand og neutral sæbe. Ren-

gør lågets pakning omhyggeligt.

4. Tør apparatet grundigt af.

5. Sæt stikket i stikkontakten.

6. Tænd for apparatet.

Bemærk Brug ikke sulfosæbe,

skurepulver/skuresvampe, stærkt

parfumeret rengøringsmiddel eller

voksprodukter til indvendig rengøring af

Undgå at beskadige kølesystemet.

Vigtigt Det er ikke nødvendigt at rengøre

Mange rengøringsmidler til køkkener inde-

holder kemikalier, der kan angribe og evt.

6 electroluxbeskadige de anvendte plastmaterialer i ap-

paratet. Derfor anbefales det, at kabinettet

udvendig kun rengøres med varmt vand til-

Det er mest praktisk at afrime, når fryseren

er tom eller kun indeholder få madvarer.

Rimlag fjernes på følgende måde:

1. Sluk for apparatet.

2. Tag eventuelle madvarer ud, pak dem

ind i flere lag avispapir, og læg dem et

3. Lad låget stå åbent, tag proppen ud af

afløbet til afrimningsvand, og opsaml af-

rimningsvandet i en bakke. Brug en skra-

ber til hurtigt at fjerne isen.

4. Når afrimningen er afsluttet, tørres ska-

bet grundigt af indvendig, og proppen

5. Tænd for apparatet.

6. Sæt termostatknappen på højeste trin,

og lad apparatet stå på denne indstilling

7. Læg madvarerne på plads igen.

Vigtigt Brug aldrig skarpe metalgenstande

til at skrabe rim af. Det kan beskadige

apparatet. Brug ikke mekaniske redskaber

eller andre kunstige hjælpemidler til at

fremskynde optøningen, med mindre de er

anbefalet af producenten. Hvis

dybfrostvarernes temperatur er steget

under afrimningen, kan det forkorte deres

Tag følgende forholdsregler, når apparatet

ikke skal bruges i længere tid:

1. Sluk for apparatet.

2. Tag stikket ud af kontakten.

4. Afrim og rengør apparatet og alt tilbehør.

5. Lad låget stå åbent for at forebygge ube-

Vigtigt Hvis der skal være tændt for

skabet: Bed nogen se til det en gang

imellem, så maden ikke bliver fordærvet,

hvis der har været strømsvigt.

HVIS NOGET GÅR GALT Bemærk Inden fejlfinding skal stikket

tages ud af kontakten.

Fejl der ikke er nævnt i denne brugsan-

visning må kun afhjælpes af en autorise-

ret installatør eller anden fagmand.

Vigtigt Der kommer lyde under normal drift

(kompressor, kølekredsløb).

Problem Mulig årsag Løsning

Apparatet støjer. Apparatet står ikke fast. Se efter, om apparatet står stabilt

(alle fire fødder skal hvile på gulvet).

Kompressoren kører hele

Temperaturen er ikke rigtigt ind-

Vælg en højere temperatur.

Låget er blevet åbnet for tit. Lad ikke låget stå åbent længere

Låget er ikke rigtigt lukket. Kontroller, at låget slutter tæt, og

at pakningerne er intakte og rene.

Der er lagt store mængder mad

til indfrysning på en gang.

Vent nogle timer, og kontroller så

Madvarerne var for varme, da de

Lad madvarer køle af til stuetem-

peratur, før de lægges i.

Temperaturen i det lokale, hvor

apparatet står, er for høj til, at

det kan fungere effektivt.

Prøv at sænke temperaturen i det

lokale, hvor apparatet står.

electrolux 7Problem Mulig årsag Løsning

Advarselslampen for høj

Der er for varmt i fryseren. Se under "Alarm for høj tempera-

Der er tændt for apparatet for ny-

lig, og temperaturen er stadig for

Se under "Alarm for høj tempera-

Der dannes for meget

Madvarerne er ikke pakket godt

Pak madvarerne bedre ind.

Låget er ikke rigtigt lukket eller

Kontroller, at låget slutter tæt, og

at pakningerne er intakte og rene.

Temperaturen er ikke rigtigt ind-

Vælg en højere temperatur.

Proppen til afløbet er ikke sat rig-

Sæt proppen til afløbet rigtigt i.

Låget lukker ikke helt. Der er for meget rim. Fjern rim, der blokerer låget.

Lågets pakninger er snavsede el-

Rengør lågets pakninger.

Madvarer blokerer låget. Flyt rundt på pakkerne. Se mærk-

Låget er svært at åbne.

Lågets pakninger er snavsede el-

Rengør lågets pakninger.

Ventilen er blokeret. Kontroller ventilen.

Pæren er sprunget. Se under "Udskiftning af pære".

Der er for varmt i fryse-

Temperaturen er ikke rigtigt ind-

Vælg en lavere temperatur.

Låget slutter ikke tæt eller er ik-

Kontroller, at låget slutter tæt, og

at pakningen er intakt og ren.

Der var ikke tilstrækkelig koldt i

apparatet før indfrysningen.

Lad apparatet køle ned tilstrække-

Der er lagt store mængder mad

til indfrysning på en gang.

Vent nogle timer, og kontroller så

temperaturen igen. Læg mindre

mængder i ad gangen, næste

Madvarerne var for varme, da de

Lad madvarerne komme ned på

stuetemperatur, før de lægges i.

De madvarer, der skal indfryses,

ligger for tæt op ad hinanden.

Fordel madvarerne, så den kolde

luft kan cirkulere frit imellem dem.

Låget er blevet åbnet for tit. Undgå at åbne låget så tit.

Låget har stået åbent i længere

Lad ikke låget stå åbent længere

Der er for koldt i fryseren.

Temperaturen er ikke rigtigt ind-

Vælg en højere temperatur.

Apparatet virker slet ik-

ke. Hverken køling eller

Stikket er ikke sat rigtigt i kontak-

Sæt stikket rigtigt i stikkontakten.

Der kommer ikke strøm til appa-

Prøv at sætte et andet el-apparat

Der er ikke tændt for apparatet. Tænd for apparatet.

8 electroluxProblem Mulig årsag Løsning

Der ingen strøm på stikkontak-

ten (prøv at sætte et andet el-ap-

Hvis apparatet stadig ikke virker som det

skal, når du har undersøgt ovenstående:

Kontakt nærmeste servicecenter.

For at få hurtig service er det vigtigt, at du

opgiver apparatets model og serienummer.

Det finder du på garantibeviset eller på type-

pladen, der sidder udvendig på højre side af

1. Tag stikket ud af kontakten.

2. Erstat den defekte pære med en ny pæ-

re med samme effekt (maks. styrke frem-

går af lampedækslet).

Fryseren må ikke startes, hvis lampe-

dækslet mangler eller er defekt.

TEKNISKE DATA Rumfang (brut-

liter 404 Højde mm 876 Temperaturstignings-

Spænding volt 230 Vægt Kg 56 Klimaklasse SN-T Yderligere tekniske specifikationer fremgår af typeskiltet udvendig på apparatets højre side.

INSTALLATION Placering

Advarsel Hvis du kasserer et ældre

apparat med fjederlås (lås med

låsetunge) på låget: Sørg for at

ødelægge den, så børn ikke kan

komme til at smække sig inde.

Vigtigt Der skal være adgang til stikket

efter installationen.

Apparatet kan opstilles indendørs på et tørt,

ventileret sted (garage eller kælder), men fun-

gerer bedst, hvis det står et sted, hvor om-

givelsernes temperatur svarer til den klima-

klasse, der er angivet på apparatets typeskilt:

leres, at spændingen og frekvensen på ty-

peskiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på net-

ledningen har en kontakt til dette formål.

Hvis der ikke er jord på stikkontakten, tilslut-

tes apparatet en særskilt jordforbindelse i

electrolux 9h.t. Stærkstrømsreglementet. Spørg en

autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar,

hvis de nævnte sikkerhedsregler ikke over-

Apparatet er i overensstemmelse med føl-

Krav til lufttilførsel

lag. Alle fire fødder skal hvile på gulvet.

2. Sørg for, at apparatets bagside er

mindst 5 cm fra væggen.

3. Sørg for, at apparatets sider er mindst 5

Der skal være tilstrækkelig luftudskiftning

behandles som husholdningsaffald. Det

skal i stedet overgives til en affaldsstation

for behandling af elektrisk og elektronisk

udstyr. Ved at sørge for at dette produkt

bliver bortskaffet på den rette måde,

hjælper du med til at forebygge eventuelle

negative påvirkninger af miljøet og af

personers helbred, der ellers kunne

forårsages af forkert bortskaffelse af dette

produkt. Kontakt det lokale

kommunekontor, affaldsselskab eller den

forretning, hvor produktet er købt, for

yderligere oplysninger om genanvendelse af

med apparatet hvis du selger eller flytter

– luft godt ut i rommet der skapet står.

5. Hvis støpselet er løst, må det ikke plug-

ke er skadet. Ikke kople til et skadet ap-

parat. Meld øyeblikkelig fra i butikken der

du kjøpte apparatet om eventuelle ska-

der. I så fall må du ta vare på emballasjen.

Denne funksjonen kan du også deaktivere

• det høres et lydsignal.

Før du tar apparatet i bruk, må du vaske

Siden lokket er utstyrt med en tettlukkende

2. drei nøkkelen med klokken til symbolet

• ikke la ferske, ufrosne matvarer komme i

4. Tørk apparatet grundig.

66 electrolux5. Sett støpselet inn i stikkontakten.

6. Slå apparatet på.

i flere lag avispapir og plasser dem på et

5. Slå apparatet på.

lengre tidsrom, tas følgende forholdsregler:

Temperaturen er ikke korrekt inn-

electrolux 67Problem Mulig årsak Løsning

Lokket lukker ikke riktig. Kontroller om lokket lukker godt

og pakningen er uskadd og ren.

Store matvaremengder var lagt i

før den settes i fryseren.

rommet der apparatet står.

Lokket er ikke riktig stengt eller

Kontroller om lokket lukker godt

og pakningen er uskadd og ren.

Temperaturen er ikke korrekt inn-

Still inn en høyere temperatur.

vann sitter ikke riktig.

Plasser dreneringspluggen slik at

Lokket lukker ikke helt.

te. Se etiketten på apparatet.

Temperaturen er ikke korrekt inn-

Still temperaturen lavere.

Lokket lukker ikke tett eller er ik-

Kontroller om lokket lukker godt

og pakningen er uskadd og ren.

Apparatet var ikke tilstrekkelig

Produkter som skal fryses er

Det er for kaldt i fryseren.

Temperaturen er ikke korrekt inn-

Apparatet er ikke slått på. Slå apparatet på.

electrolux 69Dette apparatet kan installeres i et tørt, godt

ventilert rom innendøres (garasje eller en kjel-

ler), men for optimal effekt bør det plasse-

res på et sted der romtemperaturen sam-

med strømnettet i hjemmet ditt.

Apparatet skal jordes. Støpslet på nettled-

ningen er utstyrt med jordingskontakt. Der-

som husets stikkontakt ikke er jordet, skal

apparatet koples til en separat jording i over-

ensstemmelse med gjeldende forskrifter.

Kontakt en faglært elektriker.

Produsenten fraskriver seg ethvert ansvar

dersom sikkerhetsreglene ikke blir fulgt.

Dette apparatet er i overensstemmelse med

Luftstrømmen bak apparatet må være til-

MILJØHENSYN Symbolet på produktet eller på

emballasjen viser at dette produktet ikke

forretningen der du anskaffet det.

Varning Dra aldrig i handtaget med
