KÄYTTÖOHJE ECN40105W ELECTROLUX

electrolux 19Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

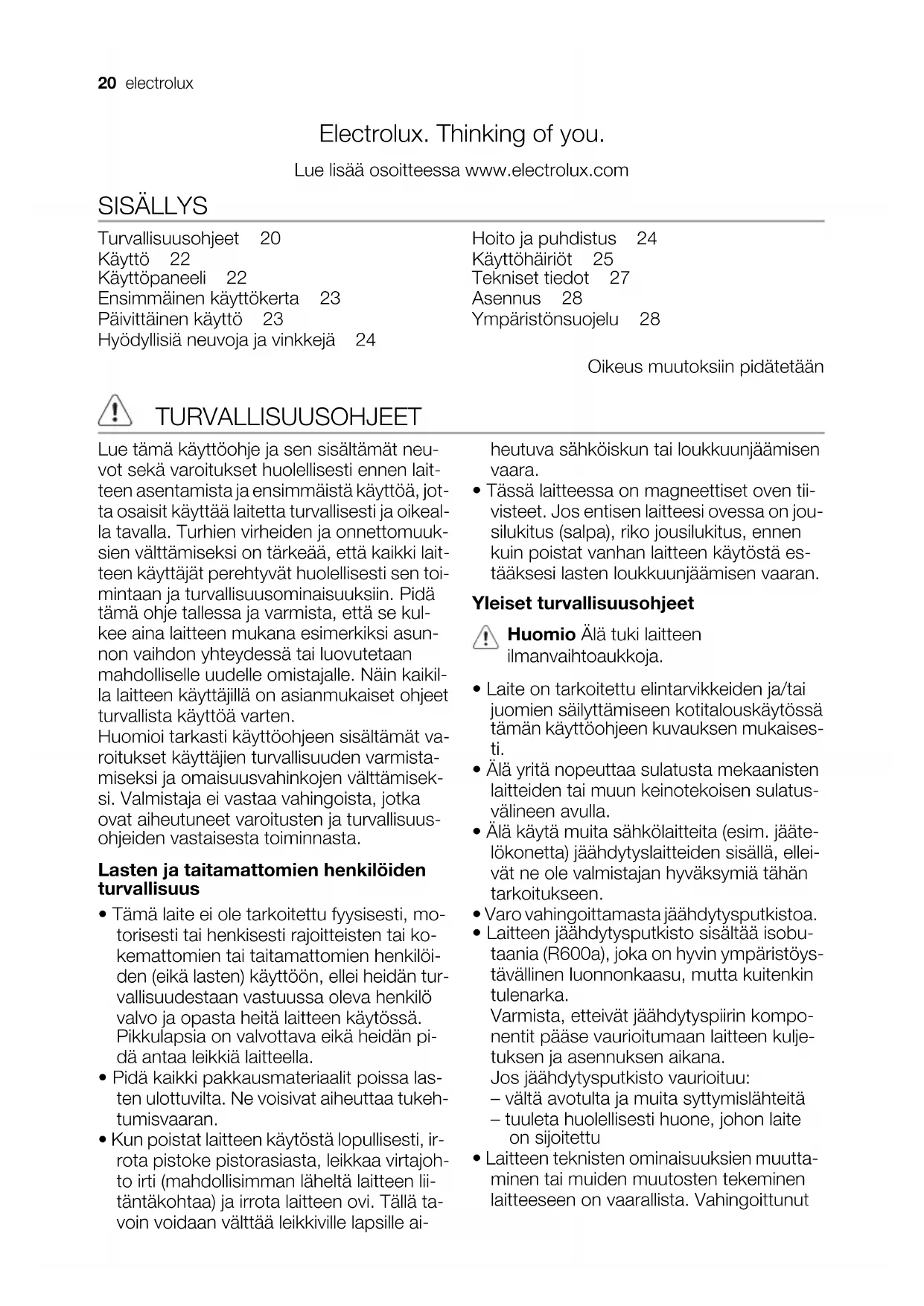

SISÄLLYS Turvallisuusohjeet 20

Ensimmäinen käyttökerta 23

Päivittäinen käyttö 23

Hyödyllisiä neuvoja ja vinkkejä 24

Hoito ja puhdistus 24

Ympäristönsuojelu 28

Oikeus muutoksiin pidätetään

TURVALLISUUSOHJEET Lue tämä käyttöohje ja sen sisältämät neu-

vot sekä varoitukset huolellisesti ennen lait-

teen asentamista ja ensimmäistä käyttöä, jot-

ta osaisit käyttää laitetta turvallisesti ja oikeal-

la tavalla. Turhien virheiden ja onnettomuuk-

sien välttämiseksi on tärkeää, että kaikki lait-

teen käyttäjät perehtyvät huolellisesti sen toi-

mintaan ja turvallisuusominaisuuksiin. Pidä

tämä ohje tallessa ja varmista, että se kul-

kee aina laitteen mukana esimerkiksi asun-

non vaihdon yhteydessä tai luovutetaan

mahdolliselle uudelle omistajalle. Näin kaikil-

la laitteen käyttäjillä on asianmukaiset ohjeet

turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät va-

roitukset käyttäjien turvallisuuden varmista-

miseksi ja omaisuusvahinkojen välttämisek-

si. Valmistaja ei vastaa vahingoista, jotka

ovat aiheutuneet varoitusten ja turvallisuus-

ohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden

• Tämä laite ei ole tarkoitettu fyysisesti, mo-

torisesti tai henkisesti rajoitteisten tai ko-

kemattomien tai taitamattomien henkilöi-

den (eikä lasten) käyttöön, ellei heidän tur-

vallisuudestaan vastuussa oleva henkilö

valvo ja opasta heitä laitteen käytössä.

Pikkulapsia on valvottava eikä heidän pi-

dä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa las-

ten ulottuvilta. Ne voisivat aiheuttaa tukeh-

• Kun poistat laitteen käytöstä lopullisesti, ir-

rota pistoke pistorasiasta, leikkaa virtajoh-

to irti (mahdollisimman läheltä laitteen lii-

täntäkohtaa) ja irrota laitteen ovi. Tällä ta-

voin voidaan välttää leikkiville lapsille ai-

heutuva sähköiskun tai loukkuunjäämisen

• Tässä laitteessa on magneettiset oven tii-

visteet. Jos entisen laitteesi ovessa on jou-

silukitus (salpa), riko jousilukitus, ennen

kuin poistat vanhan laitteen käytöstä es-

tääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen

• Laite on tarkoitettu elintarvikkeiden ja/tai

juomien säilyttämiseen kotitalouskäytössä

tämän käyttöohjeen kuvauksen mukaises-

• Älä yritä nopeuttaa sulatusta mekaanisten

laitteiden tai muun keinotekoisen sulatus-

• Älä käytä muita sähkölaitteita (esim. jääte-

lökonetta) jäähdytyslaitteiden sisällä, ellei-

vät ne ole valmistajan hyväksymiä tähän

• Varo vahingoittamasta jäähdytysputkistoa.

• Laitteen jäähdytysputkisto sisältää isobu-

taania (R600a), joka on hyvin ympäristöys-

tävällinen luonnonkaasu, mutta kuitenkin

Varmista, etteivät jäähdytyspiirin kompo-

nentit pääse vaurioitumaan laitteen kulje-

tuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– vältä avotulta ja muita syttymislähteitä

– tuuleta huolellisesti huone, johon laite

• Laitteen teknisten ominaisuuksien muutta-

minen tai muiden muutosten tekeminen

laitteeseen on vaarallista. Vahingoittunut

20 electroluxvirtajohto voi aiheuttaa oikosulun, tulipa-

lon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pisto-

ke, kompressori) vaihdon saa suorittaa

vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puris-

tuksiin tai pääse vahingoittumaan lait-

teen takana. Litistynyt tai vahingoittu-

nut virtajohto voi ylikuumentua ja ai-

3. Laitteen verkkovirtakytkennän on olta-

va hyvin ulottuvilla siten, että pistoke

on helppo irrottaa pistorasiasta.

4. Älä vedä virtajohdosta pistoketta irrot-

5. Jos pistoke on löysästi kiinni virtajoh-

dossa, älä kiinnitä sitä pistorasiaan. Tä-

mä aiheuttaa sähköiskun tai tulipalon

6. Laitetta ei saa käyttää, jos sisävalon

• Laite on painava, ja sen siirtämisessä on

noudatettava varovaisuutta.

• Älä koske pakastimessa oleviin tuotteisiin

kostein tai märin käsin. Koskettaminen

voi aiheuttaa ihon hankautumista tai kyl-

• Laite ei saa olla pitkään suorassa aurin-

Tämän laitteen hehkulamput

siä lamppua, joita saa käyttää vain kodin-

koneissa. Ne eivät sovi huoneiden valais-

• Älä laita kuumia kattiloita laitteen muovio-

• Älä säilytä tulenarkoja kaasuja tai nesteitä

jääkaapissa, sillä ne voivat räjähtää.

• Älä laita elintarvikkeita suoraan takasei-

nän ilmanvaihtoaukkoa vasten.

• Pakasteita ei saa pakastaa uudelleen sen

jälkeen, kun ne on kerran sulatettu.

• Säilytä valmispakasteet pakkauksen ohjei-

• Noudata tarkasti laitteen valmistajan säily-

tysohjeita. Lue ohjeet.

• Älä laita pakastimeen hiilihappopitoisia tai

poreilevia juomia, sillä jäätyessä pakkauk-

seen muodostuu painetta, jolloin se voi rä-

jähtää ja vahingoittaa laitetta.

• Mehujäät voivat aiheuttaa kylmävammoja,

jos ne nautitaan suoraan pakastimesta

• Ennen kuin aloitat huoltoa tai puhdistus-

ta, kytke laite pois toiminnasta ja irrota pis-

• Älä käytä laitteen puhdistuksessa metalli-

• Älä käytä huurteen poistamisessa teräviä

esineitä. Käytä muovista kaavinta.

Tärkeää Noudata tarkasti sähköliitäntää

käsittelevessä kappaleessa annettuja

• Pura laite pakkauksestaan ja tarkista mah-

dolliset kuljetusvauriot. Vaurioitunutta lai-

tetta ei saa kytkeä verkkovirtaan. Ilmoita

mahdollisista vahingoista välittömästi jäl-

leenmyyjälle. Säilytä tässä tapauksessa

• Odota vähintään neljä tuntia ennen kuin

kytket laitteen verkkovirtaan, jotta öljy eh-

tii virrata kompressoriin.

• Laitteen ympärillä on oltava hyvä ilman-

kierto, jotta ylikuumenemisen vaaraa ei

ole. Noudata asennusohjeissa esitettyjä il-

manvaihtomääräyksiä.

• Laitetta ei saa sijoittaa lämpöpatterin tai

• Varmista, että laitteen verkkovirtakytkentä

on hyvin ulottuvilla laitteen asennuksen jäl-

• Kaikki laitteen asennukseen liittyvät säh-

kötyöt on annettava ammattitaitoisen säh-

köasentajan tehtäväksi.

• Laitteen huoltotyöt saa suorittaa vain val-

tuutettu huoltoliike, ja ainoastaan alkupe-

räisten varaosien käyttäminen on sallittua.

9) Mikäli varusteena.

10) Mikäli laitteessa on lamppu.

11) Mikäli kyseessä on huurtumaton Frost Free-malli.

electrolux 21Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tu-

hoavia kaasuja jäähdytyspiirissä eikä

eristemateriaaleissa. Käytöstäpoistettua

laitetta ei saa toimittaa tavallisen yhdys-

kuntajätteen keräykseen. Eristevaahto

sisältää tulenarkoja kaasuja: laitteen

käytöstäpoistossa ja hävittämisessä tu-

lee noudattaa paikallisia jätehuoltomää-

räyksiä. Vältä vahingoittamasta jäähdy-

tysyksikköä, erityisesti lämmönvaihti-

men läheltä. Tässä laitteessa käytetyt,

merkityt materiaalit ovat

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan.

Käännä lämpötilan säädintä myötäpäivään.

Tärkeää Jos laitteen sisälämpötila on liian

korkea, hälytysmerkkivalo syttyy.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämäl-

lä lämpötilan säädin asentoon OFF.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

• lämpötilaa säädetään lämpimimmälle ase-

tukselle kääntämällä lämpötilan säädintä

• lämpötilaa säädetään kylmimmälle asetuk-

selle kääntämällä lämpötilan säädintä koh-

Keskiasento on yleensä sopivin asetus.

Huomioi lämpötilan säätämisessä seuraavat

siihen vaikuttavat asiat:

• kuinka usein kantta avataan

• säilytettävien elintarvikkeiden määrä

• laitteen sijaintipaikka.

1 Korkean lämpötilan hälytysmerkkivalo

3 Action Freeze valo

4 Action Freeze -kytkin

ja hälytyksen nollaus

Action Freeze -toiminto

Action Freeze -toiminto käynnistetään Acti-

on Freeze -toiminnon kytkimellä.

Action Freeze -toiminnon merkkivalo syttyy.

Toiminto kytkeytyy automaattisesti pois pääl-

tä 52 tunnin kuluttua.

Voit kytkeä toiminnon pois päältä milloin ta-

hansa painamalla Action Freeze -toiminnon

kytkintä. Action Freeze -toiminnon merkkiva-

Korkean lämpötilan hälytys

Kun lämpötila kohoaa pakastimessa (esimer-

kiksi sähkökatkon aikana):

• hälytysmerkki valo syttyy

• kuuluu merkkiääni.

Summeri voidaan kytkeä pois hälytysvai-

heen aikana painamalla hälytyksen nollaus-

Älä pane elintarvikkeita pakastimeen hälytys-

Kun lämpötila on palautunut normaaliksi, hä-

lytysmerkkivalo sammuu automaattisesti.

22 electroluxENSIMMÄINEN KÄYTTÖKERTA Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisä-

osat ja kaikki kaapin sisään sijoitettavat va-

rusteet haalealla vedellä ja käsitiskiaineella

poistaaksesi näin uudelle laitteelle tyypillisen

hajun. Kuivaa pinnat ja varusteet lopuksi huo-

Tärkeää Älä käytä puhdistusaineita tai han-

kaavia jauheita, sillä ne vahingoittavat pintoja.

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvik-

keiden pakastamiseen sekä valmispakastei-

den pitkäaikaiseen säilyttämiseen.

Kun pakastat tuoretta ruokaa, aktivoi Action

Freeze-toiminto vähintään 24 tuntia ennen

elintarvikkeiden laittamista pakastinosas-

24 tunnin aikana pakastettavien elintarvikkei-

den enimmäismäärä on merkitty arvokil-

Ruokien pakastuminen kestää 24 tuntia: tä-

nä aikana pakastimeen ei saa lisätä uusia pa-

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa

tai pitkän käyttämättömän jakson jälkeen,

anna laitteen toimia vähintään kahden tun-

nin ajan suuremmilla asetusarvoilla.

Tärkeää Jos pakastin sulaa vahingossa

esimerkiksi sähkökatkon vuoksi, kun sähkö

on ollut poikki pitempään kuin teknisissä

ominaisuuksissa (kohdassa

Käyttöönottoaika) mainitun ajan, sulaneet

elintarvikkeet on käytettävä nopeasti tai

valmistettava ruoaksi, jonka jälkeen ne

voidaan pakastaa uudelleen (kun ne ovat

Pakastetuotteiden kalenteri

Symbolit ilmaisevat erilaisia pakastettavia

Numerot tarkoittavat kunkin elintarvikeryh-

män säilytysaikaa kuukausina. Sovelletaan-

ko vaihteluvälin alempaa vai ylempää arvoa

riippuu elintarvikkeen laadusta ja käsittelystä

Kannen avaaminen ja sulkeminen

Koska kannessa on tiukasti sulkeutuva tiivis-

te, se ei avaudu helposti uudelleen heti sul-

kemisen jälkeen (sisäpuolelle muodostuvan

Odota muutama minuutti, ennen kuin avaat

kannen uudelleen. Tyhjiöventtiili auttaa kan-

Varoitus! Älä koskaan vedä kahvasta

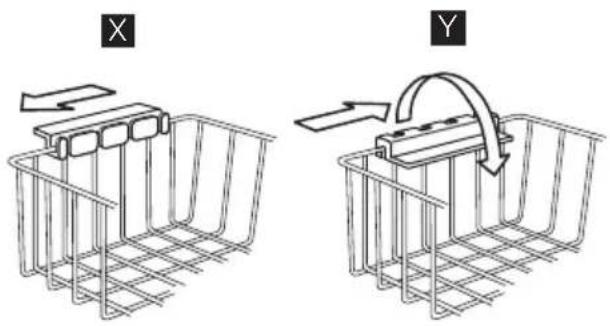

Aseta korit pakastimen yläreunaan (X) tai si-

joita ne pakastimen sisään (Y). Käännä ja

kiinnitä kahvat näihin kahteen asentoon ku-

van osoittamalla tavalla.

X Y Korit liukuvat toistensa sisään.

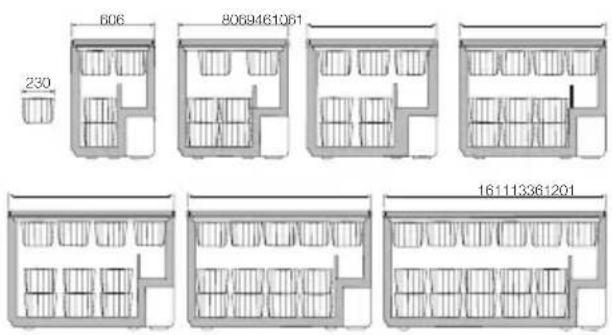

Seuraavasta kuvasta näet, kuinka monta ko-

ria voidaan asettaa sisäkkäin eri pakastin-

malleissa. 12) Katso Tekniset tiedot electrolux 23606

Voit ostaa lisäkoreja paikallisesta valtuutetus-

ta huoltoliikkeestä.

Pakastimessa on erityislukko, joka estää ta-

hattoman lukituksen. Lukko on suunniteltu

siten, että voit kääntää avainta ja siten sul-

kea kannen vain, jos olet ensin työntänyt

Sulje pakastin seuraavasti:

1. Työnnä avain varovasti lukkoon.

Käännä avainta myötäpäivään kohti

Avaa pakastin seuraavasti:

1. Työnnä avain varovasti lukkoon.

Käännä avainta vastapäivään kohti

Tärkeää Vara-avaimia voi tilata tai ostaa

valtuutetusta huoltoliikkeestä.

Varoitus! Pidä avain poissa lasten

Muista poistaa avain lukosta, ennen

kuin hävität vanhan laitteen.

HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

Seuraavassa on muutamia tärkeitä ohjeita te-

hokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvik-

keiden maksimimäärä on mainittu laitteen

• Ruokien pakastuminen kestää 24 tuntia.

Tänä aikana pakastimeen ei saa lisätä uu-

sia pakastettavia ruokia.

• Pakasta vain korkealaatuisia, tuoreita ja

puhdistettuja elintarvikkeita.

• Jaa ruoka pieniin annoksiin, jotta se pa-

kastuu nopeasti ja täydellisesti. Tällöin

voit myöhemmin sulattaa vain tarvitsema-

• Kääri elintarvikkeet alumiinifolioon tai pak-

kaa muovipusseihin mahdollisimman ilma-

• Älä anna tuoreiden pakastamattomien

ruokien koskea jo pakastuneita tuotteita,

jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin

kuin rasvaiset. Suola lyhentää elintarvikkei-

• Jos jääpaloja nautitaan suoraan pakasti-

mesta otettuina, ne voivat aiheuttaa kyl-

• Merkitse pakastuspäivämäärä kaikkiin

pakkauksiin, jotta voit helposti seurata säi-

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi

laitteen parhaan suorituskyvyn:

• tarkista, että kaupasta ostamasi pakas-

teet on säilytetty oikein;

• laita pakasteet pakastimeen mahdollisim-

man nopeasti ostoksilla käynnin jälkeen;

• älä avaa ovea usein äläkä pidä ovea auki

pitempään kuin on tarpeen.

• Sulatettu pakaste pilaantuu nopeasti, eikä

sitä saa pakastaa uudelleen.

• Älä käytä tuotetta pakkaukseen merkityn

viimeisen käyttöpäivän jälkeen.

HOITO JA PUHDISTUS Huomio Kytke laite irti verkkovirrasta

ennen puhdistus- ja huoltotöiden

Laitteen jäähdytysyksikkö sisältää hiilive-

tyä; Jäähdytysyksikön huollon ja täytön

saa suorittaa ainoastaan valtuutettu

Säännöllinen puhdistus

1. Katkaise virta laitteesta.

2. Irrota pistoke pistorasiasta.

24 electrolux3. Puhdista pakastin ja siihen kuuluvat lisä-

tarvikkeet säännöllisesti ja lämpimällä ve-

dellä ja käsitiskiaineella. Puhdista kan-

nen tiiviste huolellisesti.

4. Kuivaa pakastin kauttaaltaan.

5. Kiinnitä pistoke pistorasiaan.

6. Kytke virta laitteeseen.

Huomio Älä käytä pakastimen

sisäpuolen puhdistukseen voimakkaita

tai hankaavia puhdistusaineita,

voimakastuoksuisia tuotteita tai

Ehkäise jäähdytysjärjestelmän vioittumi-

Tärkeää Kompressorialuetta ei tarvitse

Monet keittiön pintojen puhdistusaineet si-

sältävät kemikaaleja, jotka voivat vahingoit-

taa laitteen muoviosia. Tästä syystä laitteen

ulkopintojen puhdistuksessa on suositelta-

vaa käyttää vain lämmintä vettä ja käsitiskiai-

Pakastimen sulattaminen

Sulata pakastin, kun huurrekerroksen pak-

suus on noin 10-15 mm.

Pakastin on paras sulattaa silloin, kun siinä

on vain vähän ruokaa.

Huurteen poistaminen:

1. Katkaise virta laitteesta.

2. Poista pakastimesta kaikki elintarvik-

keet, kääri ne paksulti sanomalehteen ja

laita viileään paikkaan.

3. Jätä kansi auki, irrota sulamisveden pois-

toputken tulppa ja anna kaiken sulamis-

veden kertyä alustalle. Poista jää nopeas-

4. Kun pakastin on sulanut, kuivaa sisäpin-

nat huolellisesti ja kytke laite takaisin verk-

5. Kytke virta laitteeseen.

6. Aseta lämpötilan säädin maksimijäähdy-

tyksen asentoon ja anna laitteen käydä

2-3 tuntia tällä asetuksella.

7. Laita pakasteet takaisin pakastimeen.

Tärkeää Älä koskaan käytä teräviä

metallityökaluja huurteen poistoon, koska

ne voivat vahingoittaa laitetta. Älä yritä

nopeuttaa sulatusta mekaanisilla tai muilla

keinotekoisilla välineillä, joita valmistaja ei

ole neuvonut käyttämään. Pakasteiden

lämpötilan nouseminen sulatuksen aikana

voi lyhentää niiden turvallista säilytysaikaa.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään ai-

kaan, suorita seuraavat toimenpiteet:

1. Katkaise virta laitteesta.

2. Irrota pistoke pistorasiasta.

3. Ota kaikki ruoat pois.

4. Sulata ja puhdista laite sekä kaikki sen

5. Jätä kansi auki, jotta pakastimeen ei jää

epämiellyttäviä hajuja.

Tärkeää Jos jätät laitteen toimintaan,

pyydä jotakin henkilöä tarkistamaan

kaappiin jätetyt elintarvikkeet aika ajoin,

jotta ne eivät pilaannu esimerkiksi

sähkökatkon sattuessa.

KÄYTTÖHÄIRIÖT Huomio Irrota pistoke pistorasiasta

ennen kuin aloitat vianmäärityksen.

Vianmääritystoimenpiteet, joita ei ole

mainittu tässä käyttöohjeessa, on annet-

tava ammattitaitoisen sähköasentajan

Tärkeää Tietynlaiset äänet kuuluvat laitteen

normaaliin toimintaan (kompressori,

jäähdytysaineen kierto).

Häiriö Mahdollinen syy Korjaustoimenpide

Laite on äänekäs. Laite ei ole kunnolla tuettu. Tarkasta, että laite seisoo vakaasti

(kaikki neljä jalkaa ovat lattialla).

Kompressori käy jatku-

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.

electrolux 25Häiriö Mahdollinen syy Korjaustoimenpide

Kantta on avattu liian usein. Älä pidä kantta auki pitempään

Kansi ei ole kunnolla kiinni. Tarkista, että kansi sulkeutuu kun-

nolla ja tiivisteet ovat ehjät ja puh-

Pakastimeen on pantu suuria

määriä elintarvikkeita samanai-

Odota muutama tunti ja tarkista

lämpötila uudelleen.

Ruoka on pantu pakastimeen

Anna ruoan jäähtyä huoneen läm-

pötilaan ennen pakastimista.

Huoneen lämpötila on liian kor-

kea pakastimen tehokkaaseen

Yritä laskea sen huoneen lämpöti-

laa, johon pakastin on sijoitettu.

Korkean lämpötilan häly-

tysmerkkivalo palaa.

Pakastimen sisällä on liian läm-

Katso kohta Korkean lämpötilan

Pakastin on juuri kytketty päälle,

ja lämpötila on vielä liian korkea.

Katso kohta Korkean lämpötilan

Huurretta ja jäätä muo-

Elintarvikkeita ei ole pakattu kun-

Pakkaa tuotteet paremmin.

Kantta ei ole suljettu kunnolla tai

se ei sulkeudu tiiviisti.

Tarkista, että kansi sulkeutuu kun-

nolla ja tiivisteet ovat ehjät ja puh-

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.

Veden poistoputken tulppaa ei

ole asetettu oikein.

Aseta veden poistoputken tulppa

Kansi ei sulkeudu koko-

Pakastimessa on liikaa huurretta. Poista liika huurre.

Kannen tiivisteet ovat likaiset tai

Puhdista kannen tiivisteet.

Elintarvikepakkaukset estävät

kannen sulkeutumisen.

Järjestä pakasteet oikealla tavalla.

Katso pakastimessa olevaa tarraa.

Kantta on vaikea avata.

Kannen tiivisteet ovat likaiset tai

Puhdista kannen tiivisteet.

Venttiili on tukossa. Tarkista venttiili.

Lamppu on palanut. Lue ohjeet kohdasta Lampun vaih-

Pakastimen sisällä on

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila alhaisemmaksi.

Kansi ei sulkeudu tiukasti, tai sitä

ei ole suljettu kunnolla.

Tarkista, että kansi sulkeutuu kun-

nolla ja tiiviste on ehjä ja puhdas.

Pakastinta on esijäähdytettävä

riittävästi ennen pakastusta.

Esijäähdytä pakastinta tarpeeksi

Pakastimeen on pantu suuria

määriä elintarvikkeita samanai-

Odota muutama tunti ja tarkista

lämpötila uudelleen. Sijoita seuraa-

valla kerralla pakastimeen pienem-

piä ruokamääriä yhdellä kertaa.

Ruoka on pantu pakastimeen

Anna ruoan jäähtyä huoneen läm-

pötilaan ennen pakastimista.

26 electroluxHäiriö Mahdollinen syy Korjaustoimenpide

Pakastettavat elintarvikkeet ovat

liian lähellä toisiaan.

Sijoittele tuotteet siten, että kylmä

ilma pääsee kiertämään niiden ym-

Kantta on avattu liian usein. Yritä olla avaamatta kantta usein.

Kantta on pidetty auki pitkän ai-

Älä pidä kantta auki pitempään

Pakastimen sisällä on

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.

Laite ei toimi lainkaan.

Sekä jäähdytys että valot

ovat poissa toiminnasta.

Pistoke ei ole kunnolla pistora-

Yhdistä pistoke kunnolla pistorasi-

Laite ei saa virtaa. Yritä yhdistää toinen sähkölaite vir-

Laitetta ei ole kytketty päälle. Kytke virta laitteeseen.

Pistorasiassa ei ole jännitettä.

(Yritä kytkeä pistorasiaan jokin

Ota yhteys sähköasentajaan.

Jos laite ei edellä mainittujen tarkastusten jäl-

keenkään toimi oikein, ota yhteys lähimpään

valtuutettuun huoltoliikkeeseen.

Jotta saisit laitteen huolletuksi mahdollisim-

man nopeasti, on ehdottoman tärkeää, että

kerrot laitteen mallin ja sarjanumeron, jotka

löytyvät joko takuutodistuksesta tai laitteen

ulkopinnassa oikealla puolella olevasta arvo-

1. Irrota pistoke pistorasiasta.

2. Vaihda käytetty lamppu saman tehoi-

seen uuteen lamppuun, joka on tarkoitet-

tu erityisesti kodinkoneisiin. (maksimite-

ho on merkitty lampun suojaan)

3. Kiinnitä pistoke pistorasiaan.

4. Avaa kansi. Tarkista, että valo syttyy.

Varoitus! Älä poista lampun suojusta

Älä käytä pakastinta, jos lampun suojus

on viallinen tai sitä ei ole.

TEKNISET TIEDOT Tilavuus (brut-

litraa 404 korkeus mm 876 Käyttöönottoaika tuntia 31

100 syvyys mm 665 Pakastusteho kg/24 t 19

Jännite V 230 Paino kg 56 Ilmastoluokka SN-T Muut tekniset tiedot on ilmoitettu laitteen ulkopinnassa oikealla puolella sijaitsevassa arvo-

electrolux 27ASENNUS Sijoittaminen

Varoitus! Jos poistat käytöstä vanhan

laitteen, jonka kansi on varustettu

lukolla tai salvalla, riko lukko, jotta

pikkulapset eivät voi jäädä loukkuun

Tärkeää Pistokkeen on oltava helposti

ulottuvilla laitteen asennuksen jälkeen.

Laitteen voi asentaa kuivaan, hyvin tuuletet-

tuun sisätilaan (autotalliin tai kellariin), mutta

parhaiten se toimii paikassa, jossa ympäris-

tön lämpötila vastaa laitteen arvokilvessä

määritettyä ilmaa koskevaa luokitusta:

Ympäristön lämpötila

SN +10 °C - +32 °C N +16 °C - +32 °C ST +16 °C - +38 °C T +16 °C - +43 °C Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tar-

kista, että arvokilvessä mainittu jännite ja taa-

juus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasi-

aan. Virtajohdon pistoke on varustettu maa-

doituskoskettimella. Jos pistorasia, johon lai-

te kytketään, ei ole maadoitettu, ota yhteys

sähköasentajaan ja pyydä asentajaa kytke-

mään laite erilliseen maadoitusliittimeen voi-

massa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingois-

ta, mikäli edellä olevia turvallisuusohjeita ei

Tämä laite vastaa Euroopan yhteisön. direk-

Ilmanvaihtovaatimukset

1. Sijoita pakastin vaaka-asentoon tukeval-

le pinnalle. Laitteen kaikkien neljän jalan

tulee olla tukevasti lattiassa.

2. Varmista, että laitteen ja takana olevan

seinän välinen rako on 5 cm.

3. Varmista, että laitteen ja sen sivuilla ole-

vien seinien välinen rako on 5 cm.

Ilmanvaihdon on oltava riittävä laitteen taka-

YMPÄRISTÖNSUOJELU Tuotteeseen tai sen pakkaukseen merkitty

, osoittaa, että tätä tuotetta ei

saa laittaa sekajätteen joukkoon, vaan se

on toimitettava erilliseen sähkö- ja

elektroniikkajätteiden keräyspisteeseen.

Asianmukaisella jätehuollolla estetään

mahdolliset ympäristö- ja terveyshaitat.

Laitetta ei saa purkaa ennen jätehuoltoon

luovuttamista eikä laitteen sisälle saa laittaa

Tarkempia tietoja tämän tuotteen

kierrättämisestä saat kuntasi jäteasioita

hoitavalta viranomaiselta, liikkeestä josta

tuote on ostettu tai internet sivuiltamme
