BRUKSANVISNING EC3131OAW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com Registrera din produkt för bättre service: www.electrolux.com/productregistration Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer. Varnings-/viktig säkerhetsinformation. Allmän information och tips Miljöinformation Med reservation för ändringar.

www.electrolux.comSÄKERHETSINFORMATION För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds- anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använ- der produkten får korrekt säkerhetsinfor- mation och information om hur den skall skötas. För att minimera risken för skador på per- son och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

• Denna produkt är inte avsedd att använ- das av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kun- skap, om de inte instrueras och överva- kas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använ- der produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räck- håll för barn. Risk för kvävning kan före- ligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nät- kabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre pro- dukt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäders- pärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

VARNING Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbygg- nadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruks- anvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningspro- cessen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta än- damål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig na- turgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och antändande källor – ventilera noga rummet där produkten står

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar. VARNING Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får en- dast bytas ut av en certifierad servi- ceagent eller annan kvalificerad servicepersonal för att undvika fara.

Nätkabeln får inte förlängas.

Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhet- tas och orsaka brand.

Se till att stickkontakten är åtkomlig när produkten har installerats.

Dra inte i nätkabeln. SVENSKA 415. Sätt inte i stickkontakten om elutta- get sitter löst. Risk för elektriska stö- tar eller brand föreligger.

Produkten får inte användas utan att innerbelysningens lampglas (i före- kommande fall) sitter på plats.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till ska- dor på huden eller frost-/frysskador.

• Se till att produkten inte exponeras för direkt solsken under långa perioder.

• Lamporna (i förekommande fall) som an- vänds i den här produkten är speciallam- por som endast är avsedda för använd- ning i produkter som denna. De lämpar sig inte som rumsbelysning.

• Ställ inte heta kärl på plastdelarna i pro- dukten.

• Förvara inte brandfarliga gaser eller väts- kor i produkten eftersom de kan explo- dera.

• Placera inte matvaror direkt mot luftut- loppet på den bakre väggen. (Om pro- dukten är frostfri)

• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverka- rens anvisningar.

• Följ noga rekommendationerna om för- varing från produktens tillverkare. Se re- levant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

SKÖTSEL OCH RENGÖRING

• Stäng av produkten och dra ut stickkon- takten ur eluttaget före underhåll.

• Rengör inte produkten med metallföre- mål.

• Använd inga vassa föremål för att av- lägsna frost från produkten. Använd en plastskrapa. INSTALLATION Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. An- slut inte produkten om den är skadad på något sätt. Rapportera omedelbart even- tuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till elnätet, så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerstäl- las runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.

• Produkten får inte placeras nära värme- element eller spisar.

• Säkerställ att stickkontakten är åtkomlig efter installation av produkten. SERVICE

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast ut- föras av en auktoriserad serviceverkstad. Endast originaldelar får användas. MILJÖSKYDD Denna produkt innehåller inte, var- ken i kylkretsen eller i isolationsma- terialen, någon gas som kan skada ozonlagret. Produkten får inte kas- seras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Pro- dukten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheter- na. Undvik att skada kylenheten, särskilt på baksidan nära konden- sorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

Ventil: lättöppnat lock

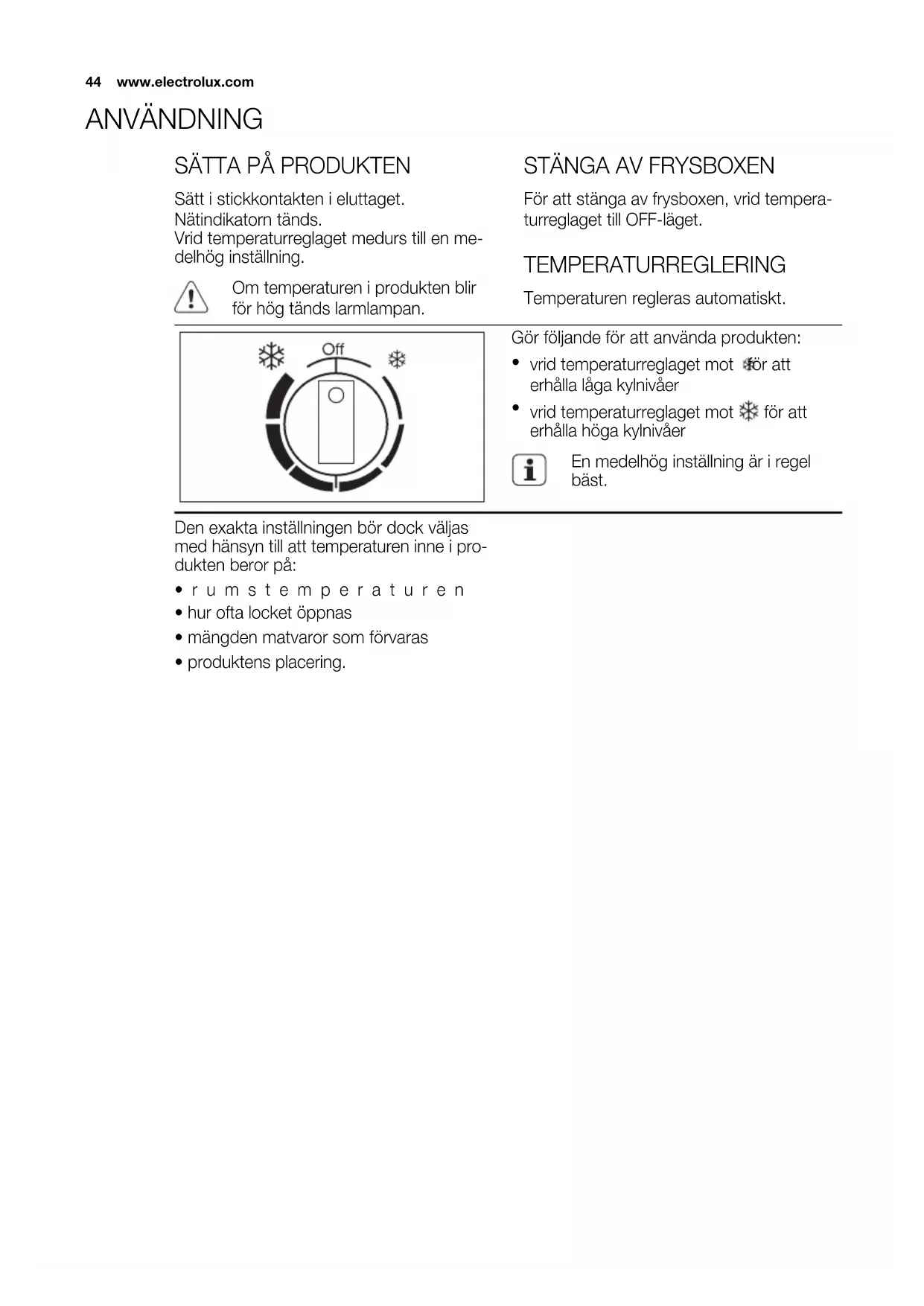

Sätt i stickkontakten i eluttaget. Nätindikatorn tänds. Vrid temperaturreglaget medurs till en me- delhög inställning. Om temperaturen i produkten blir för hög tänds larmlampan.

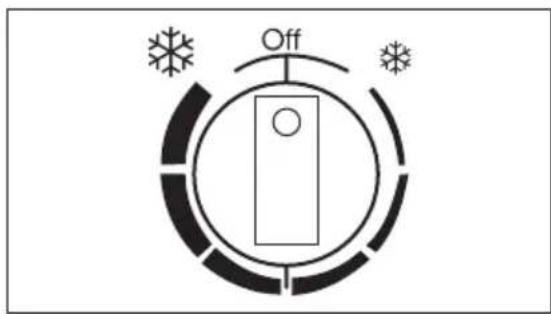

För att stänga av frysboxen, vrid tempera- turreglaget till OFF-läget. TEMPERATURREGLERING Temperaturen regleras automatiskt. Gör följande för att använda produkten:

vrid temperaturreglaget mot för att erhålla låga kylnivåer

vrid temperaturreglaget mot för att erhålla höga kylnivåer En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i pro- dukten beror på:

• hur ofta locket öppnas

• mängden matvaror som förvaras

Varningslampa vid för hög temperatur

Action Freeze-knapp och Återställ larm ACTION FREEZE-FUNKTIONEN Du kan aktivera Action Freeze-funktionen genom att trycka på Action Freeze-knap- pen. Kontrollampan för Action Freeze tänds. Denna funktion stängs av automatiskt efter 52 timmar. Det går att avaktivera funktionen när som helst genom att trycka på Action Freeze . Indikeringen Action Freeze slocknar.

TEMPERATUR En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att:

• larmkontrollampan tänds,

• en ljudsignal avges. Under larmperioden kan ljudsignalen stäng- as av genom att trycka på knappen Åter- ställ larm. Lägg inte in mat i frysboxen under larmpe- rioden. När normala förhållanden har återställts slocknar larmkontrollampan automatiskt. SVENSKA 45NÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN

Innan du använder produkten första gång- en, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den ty- piska lukten hos nya produkter. Eftertorka sedan noga. Använd inga starka rengöringsme- del eller skurpulver eftersom såda- na produkter skadar ytfinishen.

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat. För att frysa in färsk mat, låt Action Freeze- funktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacket. Den största mängd mat som kan frysas inom 24 timmar anges på typskylten

Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in under denna period.

FÖRVARING AV FRYST MAT

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matva- ror. I händelse av en oavsiktlig avfrost- ning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informa- tionen under Temperaturöknings- tid, måste den tinade maten kon- sumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

ÖPPNA OCH STÄNGA LOCKET

Eftersom locket har en tätt åtsittande tät- ning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bil- das på insidan). Vänta några minuter innan du öppnar frys- boxen igen. Vakuumventilen hjälper dig att öppna locket. VARNING Dra aldrig i handtaget med överdri- ven kraft. AVFROSTNINGSSYSTEM Produkten har ett avfrostningssystem (en ventil syns på baksidan inne i frysboxen) som minskar uppbyggnaden av is i frys- boxen med 80 procent. FÖRVARINGSKORGAR

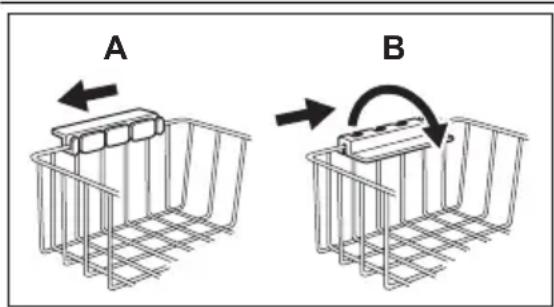

Häng korgarna på frysens övre kant (A) el- ler placera dem inuti frysen (B). Vänd och fixera handtagen för dessa två positioner såsom visas i figuren. Korgarna glider in i varandra. Du kan köpa ytterligare korgar hos vår lo- kala serviceavdelning.

Frysen är utrustad med ett säkerhetslås för att undvika oavsiktlig låsning. Låset är kon- struerat på så sätt att du kan vrida nyckeln och stänga locket endast om du dessförin- nan sätter i nyckeln i låset. Gör så här för att stänga frysen:

Sätt försiktigt i nyckeln i låset.

Vrid nyckeln medurs mot symbolen

Gör så här för att öppna frysen:

Sätt försiktigt i nyckeln i låset.

Vrid nyckeln moturs mot symbolen . Reservnycklar finns att köpa hos vår lokala serviceavdelning.

Se avsnittet "Tekniska data". SVENSKA 47VARNING Håll nyckeln utom räckhåll för barn. Var noga med att avlägsna nyckeln från låset innan du kasserar den gamla produkten.

Med den låga avdelaren kan du ha bättre användning av utrymmet ovanför kompres- sorn. Utrymmet som detta ger kan du an- vända för att förvara små matförpackningar som därmed blir lättare att hitta. Avdelaren kan också användas som bricka när frysen avfrostas.

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan fry- sas in på 24 timmar anges på typskylten.

• Infrysningsprocessen tar 24 timmar. Yt- terligare mat som skall frysas in bör inte läggas in under denna period.

• Frys endast in färska och rengjorda mat- varor av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Se- dan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpack- ningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den in- frysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på hu- den.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringsti- derna.

TIPS OM FÖRVARING AV FRYST

MAT Observera följande för att utnyttja frysbox- ens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta mat- varor har förvarats på rätt sätt av återför- säljaren.

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.

• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvän- digt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

SVENSKA 49UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET Koppla loss produkten från elutta- get innan du utför någon form av underhåll. Kylenheten i denna produkt inne- håller kolväten: underhåll och på- fyllning får därför endast utföras av en auktoriserad servicetekniker.

Koppla loss frysboxen från eluttaget.

Rengör regelbundet frysboxen och till- behören med varmt vatten och neutral såpa. Rengör locktätningen noga.

Sätt på frysboxen. FÖRSIKTIGHET Använd aldrig skarpa rengörings- medel, skurpulver, parfymerade rengöringsprodukter eller vaxpoler- medel för att rengöra frysboxen in- vändigt. Undvik att skada kylsystemet. Kompressorområdet behöver inte rengöras. Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plast- komponenterna i produkten. Vi rekommen- derar därför att produktens ytterhölje en- dast rengörs med varmt vatten och ett milt diskmedel.

AVFROSTNING AV FRYSEN

Avfrosta frysen när frostlagret når en tjock- lek på cirka 10-15 mm. Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls. Utför följande steg för att avlägsna frosten:

Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. An- vänd en skrapa för att snabbt ta bort is.

När avfrostningen är klar, torka noga av insidan och anslut sedan frysboxen till eluttaget.

Ställ in temperaturreglaget på högsta kyleffekt och låt frysboxen stå i två eller tre timmar med denna inställning.

Lägg tillbaka matvarorna som du tidi- gare plockade ut. Använd aldrig vassa metallverktyg för att skrapa av frost eftersom frysboxen kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsproces- sen utöver de som rekommende- ras av tillverkaren. En temperatur- stigning hos frysta matförpackning- ar kan förkorta tiden som de kan förvaras utan säkerhetsrisk. Mängden frost på väggarna i pro- dukten ökar om det är hög luftfuk- tighet i miljön på utsidan och om de frusna matvarorna inte förpack- ats ordentligt.

Följ nedanstående anvisningar om frysbox- en inte skall användas under en längre tid- speriod:

Koppla loss frysboxen från eluttaget.

Avfrosta och rengör frysboxen och alla tillbehör.

Låt luckan stå öppen för att undvika obehagliga lukter. Om frysboxen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i hän- delse av strömavbrott.

www.electrolux.comOM MASKINEN INTE FUNGERAR FÖRSIKTIGHET Koppla loss produkten från elutta- get innan du utför felsökning. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i den- na bruksanvisning. Vissa ljud hörs under normal an- vändning (kompressor, cirkulation av köldmedel). Problem Möjlig orsak Åtgärd Produkten bullrar. Produkten står ostadigt. Kontrollera att produkten står stadigt (alla fyra fötterna ska ha kontakt med golvet). Kompressorn går oavbrutet. Temperaturen är felaktigt inställd. Ställ in en högre temperatur. Locket har öppnats för ofta. Låt inte locket stå öppet längre än nödvändigt. Locket är inte stängt or- dentligt. Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena. Stora mängder mat har lagts in för infrysning samti- digt. Vänta några timmar och kontrollera sedan tempera- turen igen. Alltför varm mat har lagts in. Låt mat svalna till rumstem- peratur före infrysning. Temperaturen i rummet där produkten står är alltför hög för effektiv drift. Försök att sänka temperatu- ren i rummet där produkten är placerad. Varningslampan för hög temperatur är tänd. Det är för varmt inuti frysen. Se avsnittet "Larm vid för hög temperatur". Produkten har nyligen sla- gits på och temperaturen är fortfarande för hög. Se avsnittet "Larm vid för hög temperatur". Det har bildats för mycket frost och is. Matvarorna är inte korrekt förpackade. Förpacka matvarorna or- dentligt. Locket stängs inte ordent- ligt eller sluter inte tätt. Kontrollera att locket stängs ordentligt och att tätningarna är oskadda och rena. Temperaturen är felaktigt inställd. Ställ in en högre temperatur. Vattentömningspluggen är inte korrekt placerad. Placera vattentömningsplug- gen på rätt sätt. Det går inte att stänga locket helt. Det har bildats för mycket frost. Avlägsna överflödig frost. SVENSKA 51Problem Möjlig orsak Åtgärd Lockets tätningar är smutsiga eller klibbiga. Rengör lockets tätningar. Matförpackningar blockerar locket. Arrangera förpackningarna på rätt sätt. Se dekalen i produkten. Locket är svårt att öppna. Lockets tätningar är smutsiga eller klibbiga. Rengör lockets tätningar. Ventilen är blockerad. Kontrollera ventilen. Belysningen fungerar inte. Lampan är trasig. Se avsnittet "Byte av lam- pan". Det är för varmt inuti frysen. Temperaturen är felaktigt inställd. Ställ in en lägre temperatur. Locket sluter inte tätt eller är inte stängt ordentligt. Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena. Produkten har inte kylts till- räckligt före infrysning. Förkyl produkten tillräckligt länge. Stora mängder mat har lagts in för infrysning samti- digt. Vänta några timmar och kontrollera sedan tempera- turen igen. Lägg in mindre mängder mat för infrysning nästa gång. Alltför varm mat har lagts in. Låt mat svalna till rumstem- peratur före infrysning. Produkter som ska frysas in har placerats för nära varandra. Placera produkterna så att kalluft kan cirkulera mellan dem. Locket har öppnats för ofta. Försök att inte öppna locket för ofta. Locket har stått öppet för länge. Låt inte locket stå öppet längre än nödvändigt. Det är för kallt inuti frysen. Temperaturen är felaktigt inställd. Ställ in en högre temperatur. Produkten fungerar inte alls. Varken kyl- ning eller belysning fungerar. Stickkontakten sitter inte ordentligt i eluttaget. Sätt i stickkontakten ordent- ligt i eluttaget. Produkten får ingen ström. Prova med att ansluta en annan elektrisk apparat till eluttaget. Produkten är inte påslagen. Slå på produkten. Eluttaget är strömlöst (pro- va med att ansluta en an- nan apparat till eluttaget). Tillkalla en elektriker.

www.electrolux.comKUNDTJÄNST Kontakta vår lokala serviceavdelning om frysboxen fortfarande inte fungerar korrekt efter ovanstående kontroller. För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå frysboxen.

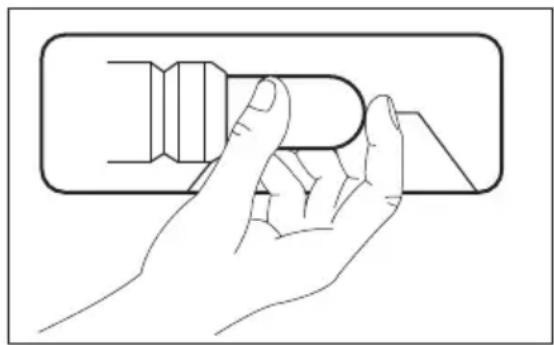

Koppla bort produkten från eluttaget.

Byt den använda lampan mot en ny lampa med samma effekt och som är avsedd för produkten. (max. effekt anges på lampskyddet)

Öppna locket. Kontrollera att belys- ningen tänds. VARNING Avlägsna inte lampglaset vid tid- punkten för byte Använd inte frysboxen om lampgla- set är skadat eller saknas. SVENSKA 53INSTALLATION PLACERING VARNING Om du kasserar en gammal pro- dukt som har ett lås eller spärr i dörren måste du göra låsanord- ningen obrukbar för att förhindra att barn blir instängda i produkten. När produkten har installerats skall stickkontakten vara åtkomlig. Produkten kan installeras på en torr, väl- ventilerad plats inomhus (garage eller källa- re), men för bästa funktion bör den installe- ras i ett utrymme som har samma omgiv- ningstemperatur som överensstämmer med klimatklassen som är angiven på typs- kylten: Klimat- klass Omgivningstemperatur SN +10 °C till + 32 °C N +16 °C till + 32 °C ST +16 °C till + 38 °C T +16 °C till + 43 °C ELEKTRISK ANSLUTNING Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överens- stämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stick- kontakt är försedd med en kontakt för det- ta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG- direktiven för CE-märkning. VENTILATIONSKRAV

Placera frysboxen i horisontell position på en plan och stabil yta. Frysboxen måste stå stadigt på alla fyra fötterna.

Se till att det är minst 5 cm fritt utrym- me bakom frysboxen.

Se till att det är minst 5 cm fritt utrym- me på frysboxens sidor. Luftflödet bakom frysboxen måste vara till- räckligt.

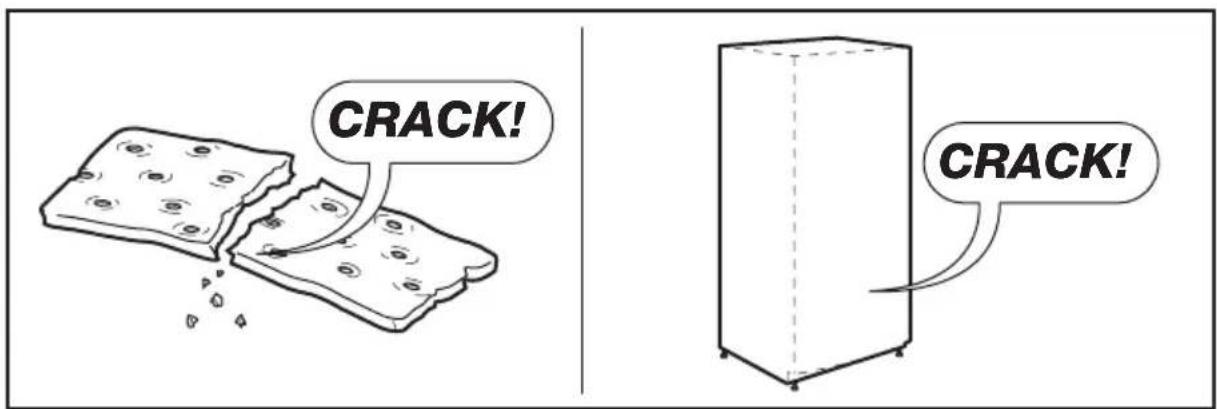

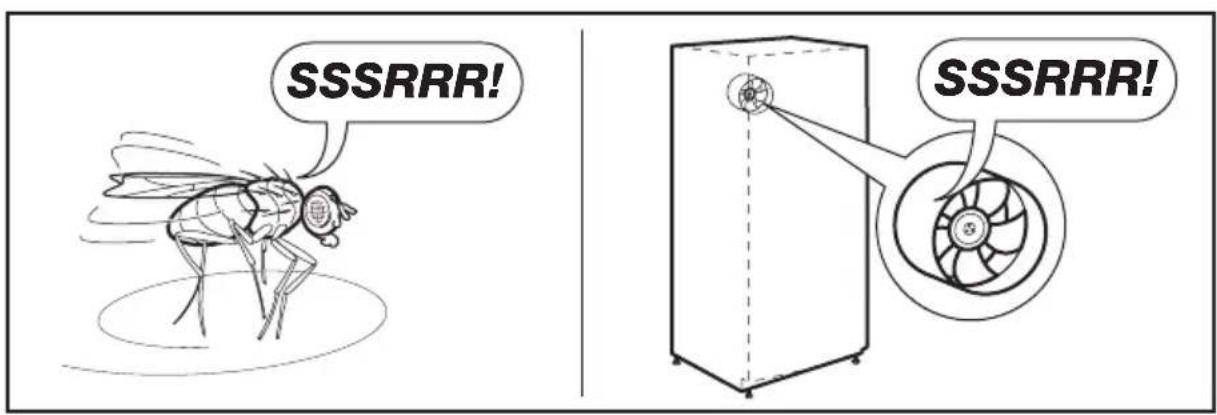

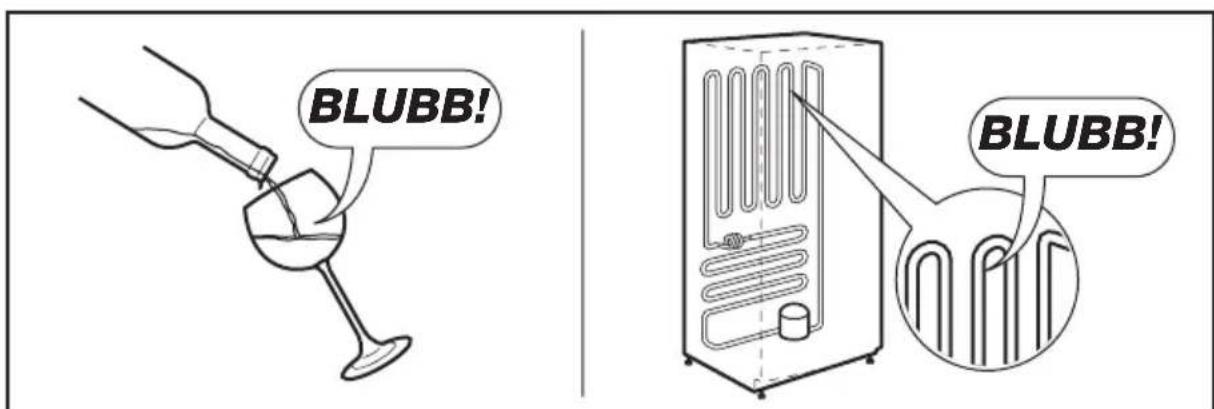

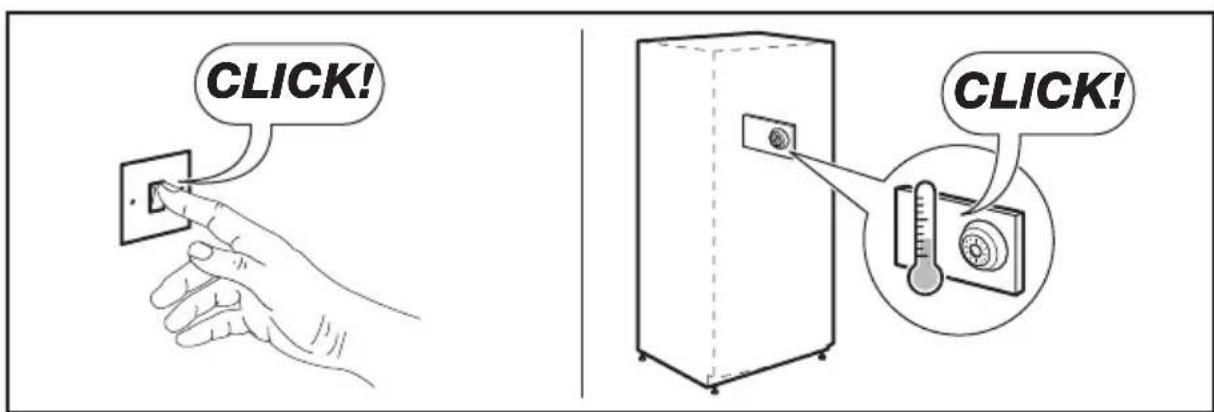

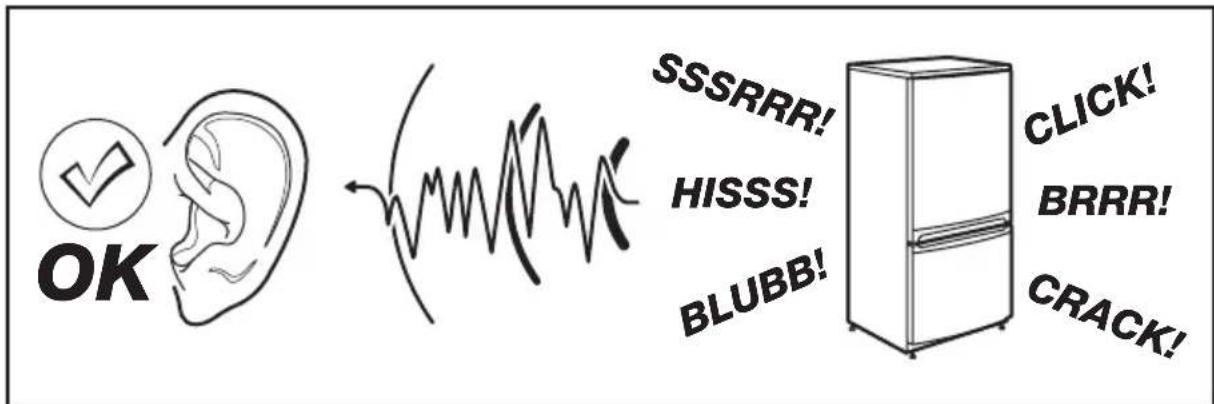

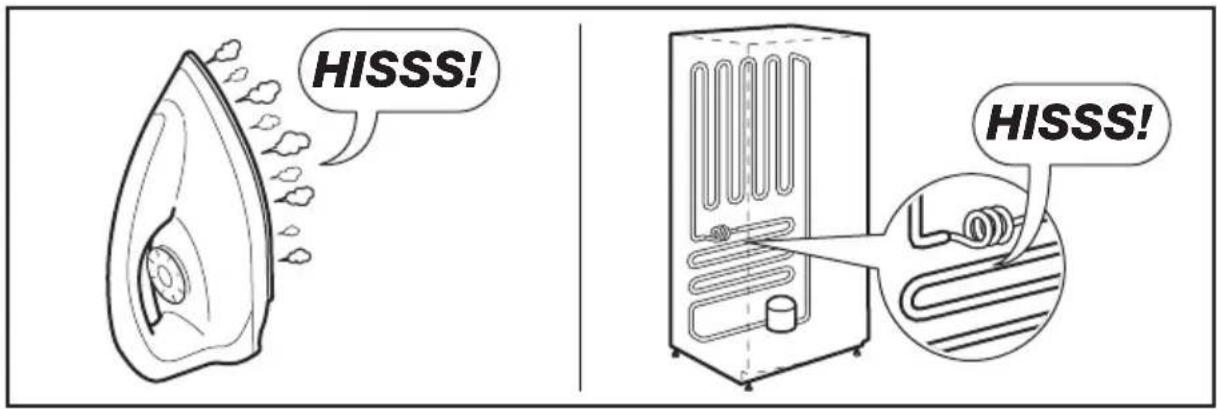

www.electrolux.comBULLER Vissa ljud hörs under normal användning(kompressor, cirkulation av köldmedel).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

CLICK! CLICK! BRRR! BRRR! BLUBB! BLUBB! SVENSKA 55HISSS! HISSS! SSSRRR! SSSRRR! CRACK! CRACK! TEKNISKA DATA Mått Höjd × Bredd × Djup (mm): Ytterligare teknisk information fin- ner du på typskylten som sitterpå höger sida utanpå produkten. 876 × 1336 × 665Temperatu-rökningstid52 timmar MILJÖSKYDD Återvinn material med symbolen

Återvinn förpackningen genom att placeraden i lämpligt kärl.Bidra till att skydda vår miljö och vår hälsagenom att återvinna avfall från elektriskaoch elektroniska produkter. Släng inteprodukter märkta med symbolen med hushållsavfallet. Lämna in produkten pånärmaste återvinningsstation eller kontaktakommunkontoret. www.electrolux.comSVENSKA 5758 www.electrolux.comSVENSKA 59www.electrolux.com/shop 804180216-A-492011
