BRUKSANVISNING ECF 23461 ELECTROLUX

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. 62 electroluxElectrolux. Thinking of you. Ta del av våra tankegångar på www.electrolux.com INNEHÅLL Säkerhetsinformation 63 Kontrollpanel 65 När maskinen används första gången 67 Daglig användning 67 Råd och tips 69 Underhåll och rengöring 70 Om maskinen inte fungerar 70 Tekniska data 72 Installation 72 Miljöskydd 73 Med reservation för ändringar SÄKERHETSINFORMATION För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom den- na bruksanvisning, inklusive tips och varning- ar, innan du installerar och använder produk- ten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god känne- dom om dess skötsel och skyddsanordning- ar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produk- ten får korrekt säkerhetsinformation och in- formation om hur den skall skötas. För att minimera risken för skador på per- son och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts. Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att använ- das av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säker- het. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte le- ker med den.

• Håll allt förpackningsmaterial utom räck- håll för barn. Risk för kvävning kan förelig- ga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätka- beln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre pro- dukt som har en fjäderbelastad spärr i dör- rarna, var noga med att göra fjäderspär- ren obrukbar innan du kasserar den gam- la produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn. Allmän säkerhet Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av mat- varor och/eller drycker i ett normalt hus- håll enligt beskrivning i denna bruksanvis- ning.

• Använd inga mekaniska eller artificiella me- toder för att påskynda upptiningsproces- sen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta än- damål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig na- turgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och antändande källor – ventilera noga rummet där produkten står electrolux 63• Det är farligt att ändra specifikationerna el- ler att försöka modifiera denna hushålls- apparat på något sätt. En skadad nätka- bel kan orsaka kortslutning, brand och/el- ler elektriska stötar. Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast by- tas ut av en certifierad serviceagent el- ler annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms el-

ler skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig

när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget

sitter löst. Risk för elektriska stötar el- ler brand föreligger.

6. Produkten får inte användas utan att

innerbelysningens lampglas sitter på plats. 21) över den inre belysningen.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

• Se till att produkten inte exponeras för di- rekt solsken under långa perioder.

Lamporna 22) som används i den här pro- dukten är speciallampor som endast är av- sedda för användning i hushållsapparater som denna! De lämpar sig inte som rums- belysning. Daglig användning

• Ställ inte heta kärl på plastdelarna i pro- dukten.

• Förvara inte brandfarliga gaser eller väts- kor i produkten eftersom de kan explode- ra.

• Placera inte matvaror direkt mot luftutlop- pet på den bakre väggen. 23)

• Fryst mat får inte frysas om när den har ti- nats.

• Förvara färdig fryst mat enligt tillverkarens anvisningar.

• Följ noga rekommendationerna om förvar- ing från produktens tillverkare. Se rele- vant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen. Skötsel och rengöring

• Stäng av produkten och dra ut stickkon- takten ur eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

• Använd inga vassa föremål för att avlägs- na frost från produkten. Använd en plastskrapa. Installation Viktigt Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. An- slut inte produkten om den är skadad på något sätt. Rapportera omedelbart even- tuella skador till din återförsäljare, och spa- ra i så fall förpackningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till el- nätet, så att oljan kan rinna tillbaka i kom- pressorn.

• Tillräcklig luftcirkulation måste säkerstäl- las runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.

• Produkten får inte placeras nära värmeele- ment eller spisar.

• Säkerställ att stickkontakten är åtkomlig efter installation av produkten. Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast utfö- ras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

21) Om produkten har ett lampskydd

22) Om produkten har en lampa

23) Om produkten är frostfri.

64 electroluxMiljöskydd Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsam- mans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfar- liga gaser: Produkten skall därför kasse- ras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheter- na. Undvik att skada kylenheten, sär- skilt på baksidan nära kondensorn. Ma- terial i denna produkt som är märkta med symbolen kan återvinnas. KONTROLLPANEL BDE

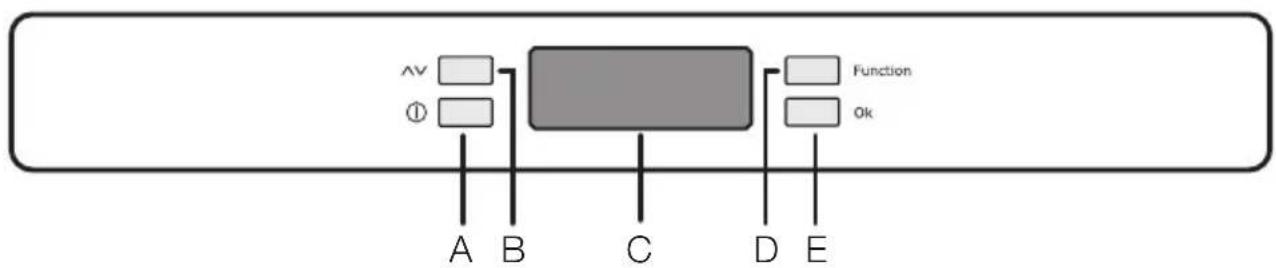

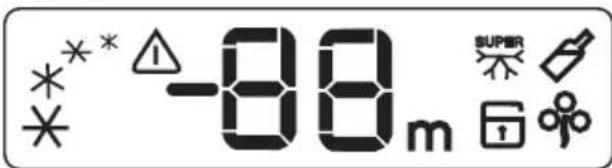

A - Strömbrytare På/Av D - Funktionsknapp B - Temperaturknapp E - OK-knapp C - Temperatur- och funktionsdisplay Display Larm vid övertemperatur Om denna symbol visas så är funk- tionstimern aktiverad Om denna symbol visas så är pro- dukten påslagen och om symbolen blinkar snabbare så är funktionen In- frysning aktiverad Om denna symbol visas så är barnlå- set aktiverat Minustecken Om denna symbol visas så är funktio- nen Infrysning aktiverad Temperaturdisplay Om denna symbol visas så är funktio- nen Dryckkylning aktiverad Om denna symbol visas så är Eko- funktionen aktiverad Sätta på produkten Om displayen inte tänds när du ansluter pro- dukten till eluttaget, tryck på strömbrytaren A för att sätta på produkten. När produkten sätts på är den i larmläge: temperaturen blinkar på displayen och du hör en ljudsignal. Tryck på knapp E för att stänga av ljudsig- nalen (se även avsnittet "Larm vid övertem- peratur"). Symbolen blinkar fortfarande och på temperaturdisplayen visas den högsta uppnådda temperaturen. För korrekt förvaring av dina matvaror, välj Eko-funktionen som garanterar att följande temperatur ställs in: electrolux 65-18 °C i frysen.

• Vänta tills temperaturen når -18 °C i fry- sen innan du lägger in matvaror.

• Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur. Stänga av produkten Håll strömbrytaren A intryckt i mer än en se- kund för att stänga av produkten. Samtidigt visas en nedräkning av tempera- turen från -3 -2 -1. Varning Placera inga föremål på kontrollpanelen eftersom det kan leda till att frysen av misstag stängs av. För att optimera produktens livslängd, stäng inte av frysen inom 10 minuter när den har satts på. Temperaturreglering Frysen har symbolen , vilket in- nebär att den är lämplig för infrysning av färs- ka matvaror samt för långvarig förvaring av frysta och djupfrysta matvaror. Temperatu- ren kan ställas in på mellan -15 och -24 °C. Vi rekommenderar att temperaturen ställs in på cirka -18 °C, vilket garanterar korrekt in- frysning och förvaring av frysta matvaror. Temperaturen kan regleras genom att trycka på knapp (B). När du trycker på knapp (B) första gången börjar den inställda temperaturen att blinka på displayen. Tryck på knapp (B) igen för att ändra temperaturen. Tryck på knapp (E) för att bekräfta den val- da temperaturen. Temperaturdisplayen vi- sar den inställda temperaturen. Den inställda temperaturen uppnås inom 24 timmar. Några graders variation kring den inställda temperaturen är normalt och innebär inte att det är fel på hushållsapparaten. Om kylen/frysen har stått oanvänd en läng- re tid behöver du inte ställa in temperaturen på nytt eftersom kylen/frysen lagrar inställ- ningen. Funktionsmeny Tryck på knapp (D) för att öppna funktions- menyn. Varje funktion bekräftas genom att man trycker på knapp (E). Om ingen bekräf- telse sker inom några sekunder lämnas me- nyn och displayen återgår till normalläget. Följande funktioner visas: Larm för övertemperatur Barnlås Eko-funktion Funktionen Infrysning Dryckkylning Temperaturlarm En temperaturökning i produkten (t.ex. på grund av ett strömavbrott) indikeras genom att:

• kontrollamporna för larm och frystempe- ratur blinkar

• larmsignalen ljuder. För att återställa larmet:

3. Den högsta temperaturen som uppnåtts

i produkten visas på indikatorn un- der några sekunder. Därefter visas åter- igen den inställda temperaturen.

4. Kontrollampan för larm fortsätter att blin-

ka tills normala förhållanden råder igen. Möjliga orsaker till ett larm:

• En stor mängd färska matvaror har lagts in.

• Locket har stått öppet en lång stund.

• Annat feltillstånd i systemet. Se tabellen i avsnittet "Felsökning". Barnlås Barnlåset aktiveras genom att trycka på knapp D tills motsvarande symbol visas på displayen. Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Så länge funktionen är aktiverad ändras inga in- ställningar om någon trycker på knapparna. Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsva- rande symbol börjar att blinka och sedan trycka på knapp E. 66 electroluxEko-funktionen Eko-funktionen aktiveras genom att trycka på knapp D tills motsvarande symbol vi- sas (eller genom att ställa in temperaturen på -18 °C). Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. I detta läge ställs temperaturen in automa- tiskt på de bästa förhållandena (-18 °C) för förvaring av matvaror. Du kan när som helst stänga av funktionen genom att ändra den inställda temperaturen. Funktionen Infrysning Frysen är lämplig för infrysning av färska mat- varor och långvarig förvaring av frysta och djupfrysta matvaror. Den största mängden mat som kan frysas in på 24 timmar anges på typskylten. För att frysa in färska matvaror behöver du aktivera funktionen Infrysning. Tryck på knapp (D) (flera gånger vid behov) tills mot- svarande symbol visas på displayen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. En ljud- signal avges och displayen visar en animer- ing med linjer. Efter en förkylningsperiod på 24 timmar kan du lägga in matvarorna i frysen. Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror i frysen under denna period. Denna funktion stängs av automatiskt efter 52 timmar. Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsva- rande symbol börjar att blinka och sedan trycka på knapp (E). Funktionen Dryckkylning Funktionen Dryckkylning är avsedd att an- vändas som en säkerhetsvarning när flaskor läggs in i frysen för kylning. Funktionen akti- veras genom att trycka på knapp (D) tills symbolen visas på displayen. Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Härmed aktiveras en timer med en förin- ställd tid på 30 minuter som kan justeras från 1 till 90 minuter. Tryck på knapp (B) för att ställa in önskad tid. När den inställda tiden löper ut visas följan- de indikeringar:

• en ljudsignal avges tills knapp (E) trycks in Var noga med att då plocka ut flaskorna ur frysen. Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsva- rande symbol börjar att blinka och sedan trycka på knapp (E). NÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN Invändig rengöring Innan du använder produkten första gång- en, rengör dess insida och alla invändiga till- behör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typis- ka lukten hos nya produkter. Eftertorka se- dan noga. Viktigt Använd inga starka rengöringsme- del eller skurpulver eftersom sådana produk- ter skadar ytfinishen.

Infrysning av färsk mat Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djup- fryst mat. För att frysa in färsk mat, låt Action Freeze- funktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacket. Den största mängd mat som kan frysas inom 24 timmar anges på typskylten 24)

24) Se avsnittet "Tekniska data".

electrolux 67Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in under denna period. Förvaring av fryst mat Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror. Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat). Kalender för frysta livsmedel Symbolerna visar olika typer av infrysta mat- varor. Siffrorna anger förvaringstiden i månader för de olika typerna av infrysta matvaror. Huru- vida den längsta eller kortaste förvaringsti- den för en viss matvara är giltig beror på mat- varans kvalitet och behandling före infrys- ningen. Förvaringskorgar Häng korgarna på frysens övre kant (X) eller placera dem inuti frysen (Y). Vänd och lås handtagen för dessa två lägen såsom visas i figuren.

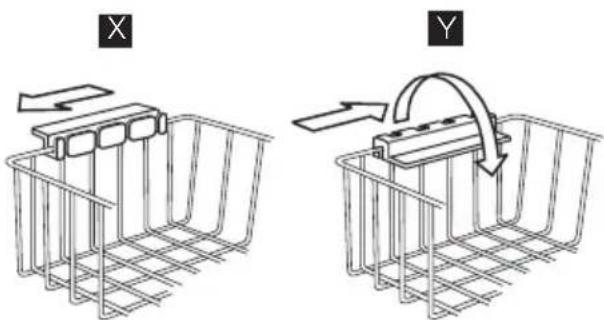

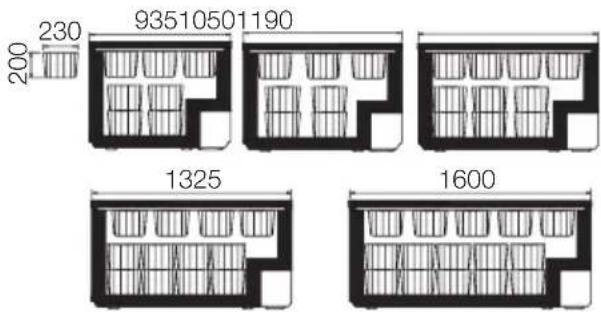

Korgarna glider in i varandra. Följande figurer visar hur många korgar som kan placeras i de olika frysmodellerna.

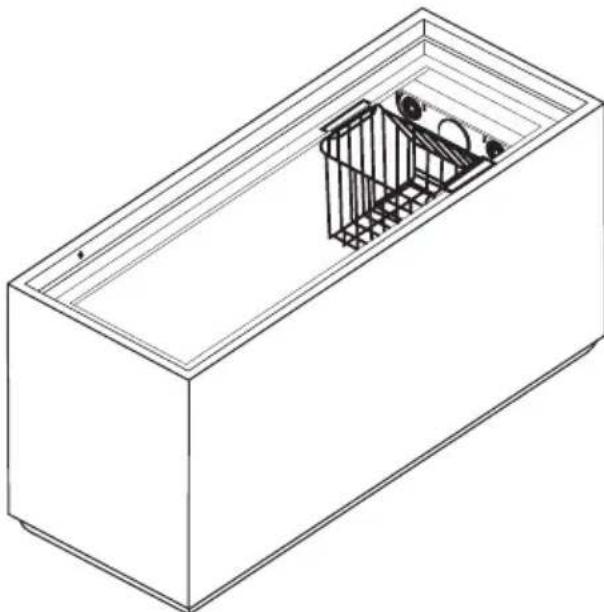

Du kan köpa ytterligare korgar hos vår loka- la serviceavdelning. Snabbfryskorgen Denna korg är avsedd för snabb infrysning. Försiktighet Eftersom korgen skyddar Frost Free-systemet och säkerställer tillräcklig ventilation för korrekt drift måste den vara placerad såsom figuren visar och får aldrig avlägsnas. Säkerhetslås Frysen är utrustad med ett säkerhetslås för att undvika oavsiktlig låsning. Låset är kon- struerat på så sätt att du kan vrida nyckeln och stänga locket endast om du dessförin- nan sätter i nyckeln i låset. Gör så här för att stänga frysen:

1. Sätt försiktigt i nyckeln i låset.

Vrid nyckeln medurs mot symbolen

Gör så här för att öppna frysen:

1. Sätt försiktigt i nyckeln i låset.

Vrid nyckeln moturs mot symbolen

Viktigt Reservnycklar finns att köpa hos vår lokala serviceavdelning. 68 electroluxVarning Håll nyckeln utom räckhåll för barn. Var noga med att avlägsna nyckeln från låset innan du kasserar den gamla pro- dukten. Tillverkning av isbitar

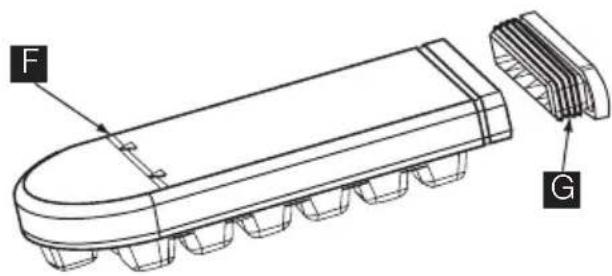

• Håll istillverkaren vertikalt och fyll den med vatten upp till MAX-linjen F i figuren.

• Sätt på locket G och för in istillverkaren i hållaren längst upp i frysen.

• För att lossa isbitarna, vrid på istillverka- ren eller håll den under rinnande vatten nå- gra sekunder.

Varning Använd aldrig vassa eller spetsiga verktyg för att ta loss isbitar. Öppna och stänga locket Eftersom locket har en tätt åtsittande tät- ning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bil- das på insidan). Vänta några minuter innan du öppnar frys- boxen igen. Vakuumventilen hjälper dig att öppna locket. Varning Dra aldrig i handtaget med överdriven kraft.

Tips om infrysning Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan fry- sas in på 24 timmar anges på typskylten.

• Infrysningsprocessen tar 24 timmar. Ytter- ligare mat som skall frysas in bör inte läg- gas in under denna period.

• Frys endast in färska och rengjorda mat- varor av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Se- dan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpack- ningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kon- takt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på hu- den.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna. Tips om förvaring av fryst mat Observera följande för att utnyttja frysbox- ens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta mat- varor har förvarats på rätt sätt av återför- säljaren.

• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.

• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

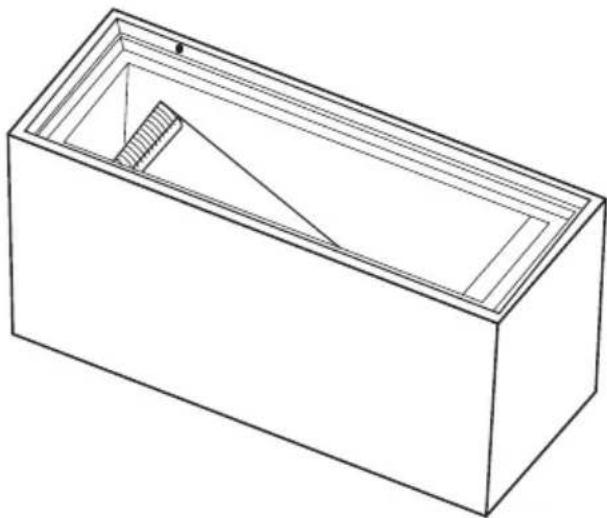

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare. electrolux 69UNDERHÅLL OCH RENGÖRING Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll. Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktorise- rad servicetekniker. Regelbunden rengöring

1. Stäng av produkten.

2. Koppla loss produkten från eluttaget.

3. Rengör regelbundet produkten och till-

behören med varmt vatten och neutral såpa. Rengör locktätningen noga.

4. Avlägsna det ventilerade golvet.

5. Torka av produkten noga.

6. Sätt tillbaka det ventilerade golvet på

8. Sätt på produkten.

Försiktighet Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt. Var försiktig så att du inte skadar kylsys- temet. Viktigt Kompressorområdet behöver inte rengöras. Avfrostning av frysen Frysavdelningen på denna modell är emel- lertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna. Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysav- delningen. Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plast- komponenterna i produkten. Vi rekommen- derar därför att produktens ytterhölje en- dast rengörs med varmt vatten och ett milt diskmedel. Långa uppehåll Följ nedanstående anvisningar om produk- ten inte skall användas under en längre tid- speriod:

1. Koppla loss produkten från eluttaget.

2. Plocka ur alla matvaror.

3. Rengör produkten och alla tillbehör.

4. Låt luckan stå öppen för att undvika obe-

hagliga lukter. Viktigt Om frysen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

Försiktighet Tag ur stickkontakten från eluttaget innan felsökning påbörjas. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvis- ning. Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel). Problem Möjlig orsak Åtgärd Produkten bullrar. Produkten står ostadigt. Kontrollera att produkten står sta- digt (alla fyra fötterna ska ha kon- takt med golvet). 70 electroluxProblem Möjlig orsak Åtgärd Kompressorn arbetar hela tiden. Temperaturen är felaktigt inställd. Ställ in en högre temperatur Locket har öppnats för ofta. Låt inte locket stå öppet längre tid än nödvändigt. Locket är inte ordentligt stängt. Kontrollera att det går att stänga locket ordentligt och att tätningar- na är oskadda och rena. Stora mängder mat har lagts in samtidigt för infrysning. Vänta några timmar och kontrolle- ra sedan temperaturen igen Alltför varm mat har lagts in i pro- dukten. Låt maten svalna till rumstempera- tur före infrysning. Temperaturen i rummet där pro- dukten står är alltför hög för ef- fektiv drift. Försök att sänka temperaturen i rummet där produkten är placerad. En ljudsignal avges och larmsymbolen blinkar. Det är för varmt inuti frysen. Se avsnittet "Larm vid för hög tem- peratur" i avsnittet "Kontrollpanel". Det har bildats för myck- et frost och is. Matvarorna är inte korrekt in- packade. Packa in matvarorna ordentligt. Locket går inte att stänga ordent- ligt eller så sluter det inte tätt. Kontrollera att det går att stänga locket ordentligt och att tätningar- na är oskadda och rena. Det går inte att stänga locket helt. Lockets tätningar är smutsiga el- ler klibbiga. Rengör lockets tätningar. Matförpackningar blockerar lock- et. Placera förpackningarna på rätt sätt, se dekalen i produkten. Locket är svårt att öppna. Lockets tätningar är smutsiga el- ler klibbiga. Rengör lockets tätningar. Ventilen är blockerad. Kontrollera ventilen. Belysningen fungerar inte. Lampan är i standby-läge. Stäng och öppna locket. Lampan är trasig. Se avsnitt "Byte av lampan". Det är för varmt inuti fry- sen Temperaturen är felaktigt inställd. Ställ in en lägre temperatur Locket sluter inte tätt eller är inte ordentligt stängt. Kontrollera att det går att stänga locket ordentligt och att tätningar- na är oskadda och rena. Locket har öppnats för ofta. Försök att inte öppna locket för ofta Locket har stått öppet för länge Låt inte locket stå öppet längre tid än nödvändigt. Stora mängder mat har lagts in samtidigt för infrysning. Vänta några timmar och kontrolle- ra sedan temperaturen igen. Lägg in mindre mängder mat för infrys- ning nästa gång. electrolux 71Problem Möjlig orsak Åtgärd Alltför varm mat har lagts in i pro- dukten. Låt mat svalna till rumstemperatur före infrysning. Produkter som ska frysas in har placerats för nära varandra. Placera produkterna så att kalluft kan cirkulera mellan dem Det är för kallt inuti frysen. Temperaturen är felaktigt inställd. Ställ in en högre temperatur Produkten fungerar inte alls. Stickkontakten sitter inte ordent- ligt i eluttaget Sätt i stickkontakten ordentligt i eluttaget Produkten får ingen ström. Prova med att ansluta en annan elektrisk apparat till eluttaget. Produkten är inte påslagen Slå på produkten Eluttaget är strömlöst (prova med att ansluta en annan appa- rat till eluttaget). Tillkalla en behörig elektriker. Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet. Byte av glödlampan Gör på följande sätt för att byta ut glödlam- pan:

• Koppla loss produkten från eluttaget.

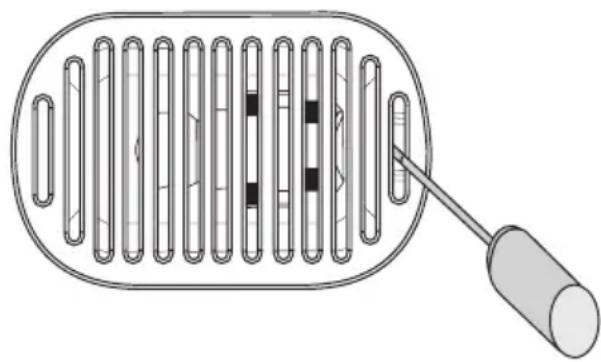

• Skruva loss lampglaset med en skruvmej- sel såsom figuren visar.

• byt lampan mot en med samma effekt och specialtillverkad för dessa produkter. (max. effekt anges på lampglaset)

• Skruva fast lampglaset och anslut produk- ten till eluttaget. Varning Använd inte frysen om lampglaset är skadat eller saknas. TEKNISKA DATA Volym (brutto) Liter 234 Höjd mm 876 Temperaturöknings- tid timmar 49 Volym (netto) Liter 230 Bredd mm 1336 Energiförbrukning kWh/ dygn 0,707 Märkeffekt Watt 193 Djup mm 665 Infrysningskapacitet kg/dygn 15 Nätspänning Volt 230 Vikt kg 63 Klimatklass SN-T Ytterligare teknisk information finns på typskylten som sitter utanpå produkten på höger sida. INSTALLATION Placering Varning Om du kasserar en gammal produkt som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i produkten. Viktigt När produkten har installerats skall stickkontakten vara åtkomlig. 72 electroluxProdukten kan installeras på en torr, välven- tilerad plats inomhus (garage eller källare), men för bästa funktion bör den installeras i ett utrymme som har samma omgivnings- temperatur som överensstämmer med kli- matklassen som är angiven på typskylten: Klimat- klass Omgivningstemperatur SN +10 °C till + 32 °C N +16 °C till + 32 °C ST +16 °C till + 38 °C T +16 °C till + 43 °C Elektrisk anslutning Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överens- stämmer med de värden som anges på typs- kylten. Produkten måste jordas. Nätkabelns stick- kontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG-di- rektiven för CE-märkning. Ventilationskrav

1. Placera frysboxen i horisontell position

på en plan och stabil yta. Frysboxen mås- te stå stadigt på alla fyra fötterna.

2. Se till att det är minst 5 cm fritt utrymme

3. Se till att det är minst 5 cm fritt utrymme

på frysboxens sidor. Luftflödet bakom frysboxen måste vara till- räckligt. MILJÖSKYDD Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. electrolux 7374 electroluxelectrolux 75820419805-B-252010 www.electrolux.com/shop
