BEDIENUNGSANLEITUNG ECF 23461 ELECTROLUX

reil et les côtés. Veillez à garantir une circulation d'air suffi- sante à l'arrière de l'appareil. EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. electrolux 37Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Sicherheitshinweise 38 Bedienblende 40 Erste Inbetriebnahme 43 Täglicher Gebrauch 43 Praktische Tipps und Hinweise 45 Reinigung und Pflege 46 Was tun, wenn … 47 Technische Daten 49 Montage 49 Hinweise zum Umweltschutz 50 Änderungen vorbehalten SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die op- timale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorlie- gende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermei- dung von Fehlern und Unfällen alle Perso- nen, die das Gerät benutzen, mit der Bedie- nung und den Sicherheitsvorschriften ver- traut sind. Heben Sie die Benutzerinformati- on gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Be- sitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vor- sichtsmaßnahmen der vorliegenden Benut- zerinformation, da der Hersteller bei Miss- achtung derselben von jeder Haftung freige- stellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließ- lich Kindern), deren physische, sensori- sche Fähigkeiten und deren Mangel an Er- fahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbe- wusste Person benutzt werden, die sicher- stellt, dass sie sich der Gefahren des Ge- brauchs bewusst sind. Kinder müssen beaufsichtigt werden, da- mit sie nicht am Gerät herumspielen kön- nen.

• Halten Sie das Verpackungsmaterial un- bedingt von Kindern fern. Erstickungsge- fahr!

• Ziehen Sie vor der Entsorgung des Gerä- tes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Ge- rät einschließen können.

• Wenn dieses Gerät mit magnetischer Tür- dichtung ein älteres Modell mit Schnapp- verschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhin- dern Sie, dass das Gerät nicht zu einer To- desfalle für Kinder wird. Allgemeine Sicherheitshinweise Vorsicht! Die Belüftungsöffnungen müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in ei- nem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtaupro- zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge- räte (wie Speiseeisbereiter) in Kühlgerä- ten, wenn solche Geräte nicht ausdrück- lich vom Hersteller für diesen Zweck zu- gelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl- tekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das je- doch leicht entflammbar ist. 38 electroluxAchten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu be- schädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken ver- meiden – Den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der technischen Eigenschaf- ten oder am Gerät sind gefährlich. Ein de- fektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen. Warnung! Elektrische Bauteile (Netzka- bel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netz- stecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung 13) , der Innenbe- leuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nas- sen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbren- nungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah- lung aussetzen.

Die Leuchtmittel 14) in diesem Gerät sind Speziallampen, die nur für Haushaltsgerä- te geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosi- onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 15)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre- chend den Herstellerangaben aufbewah- ren.

• Die Lagerempfehlungen des Gerätehers- tellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anwei- sungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Ex- plosion führen und das Gerät beschädi- gen kann.

• Eis am Stiel kann Kälteverbrennungen ver- ursachen, wenn es direkt nach der Ent- nahme aus dem Gefrierschrank geges- sen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzste- cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge- genständen.

• Verwenden Sie keine scharfen Gegen- stände zum Entfernen von Reif und Eis im Gerät. Benutzen Sie einen Kunst- stoffschaber. Inbetriebnahme Wichtig! Halten Sie sich für den elektrischen Anschluss bitte genau an die Anweisungen im betreffenden Abschnitt.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigun- gen. Nehmen Sie das Gerät nicht in Be- trieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewah- ren Sie in diesem Fall die Verpackung auf.

electrolux 39• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kom- pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati- on um das Gerät lassen; anderenfalls be- steht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanwei- sungen.

• Das Gerät darf nicht in der Nähe von Heiz- körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste- cker des Gerätes nach der Installation frei zugänglich ist. Kundendienst

• Sollte die Wartung des Gerätes elektri- sche Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchge- führt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisier- ten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädi- genden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Ga- se: das Gerät muss gemäß den gelten- den Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindever- waltung. Nicht das Kälteaggregat be- schädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materi- alien, die bei der Herstellung dieses Ge- räts verwendet wurden und mit dem Symbol markiert sind, können recy- celt werden. BEDIENBLENDE BDE

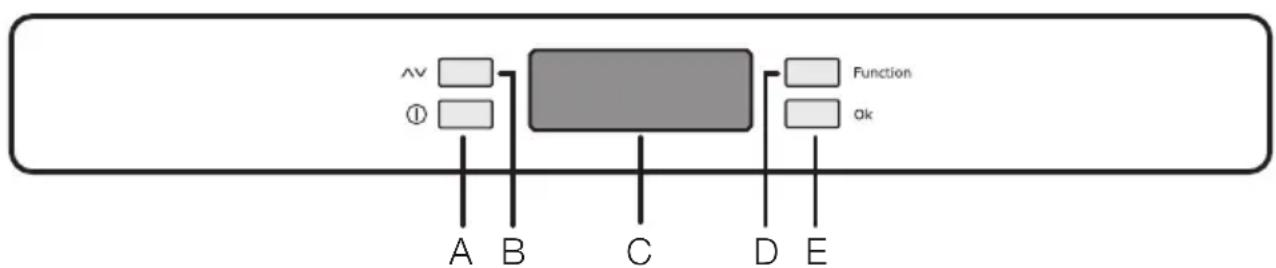

A - Gerät Taste EIN/AUS D - Funktionstaste B - Taste Temperaturregelung E - Taste Bestätigung C - Anzeige Temperatur und Funktion 40 electroluxDisplay Temperaturwarnung (Temperatur zu hoch) Wenn dieses Symbol leuchtet, ist die Timer-Funktion aktiv. Wenn dieses Symbol leuchtet, ist das Gerät eingeschaltet. Wenn das Symbol schnell blinkt, ist die Super- frost-Funktion aktiv. Wenn dieses Symbol leuchtet, ist die Kindersicherung aktiv. Negative Temperaturanzeige Wenn dieses Symbol leuchtet, ist die Superfrost-Funktion aktiv. Temperatur-Kontrolllampe Wenn dieses Symbol leuchtet, ist die Funktion Getränke kühlen aktiv. Wenn dieses Symbol leuchtet, ist die Funktion Energiesparen aktiv. Einschalten des Geräts Stecken Sie den Netzstecker in die Netz- steckdose. Falls das Display nicht leuchtet, drücken Sie die Taste (A). Das Gerät ist jetzt eingeschaltet. Sobald das Gerät eingeschaltet ist, befindet es sich im Alarmzustand. Die Temperaturan- zeige blinkt und ein Signalton ertönt. Wenn Sie die Taste (E) drücken, wird der Sig- nalton abgeschaltet (siehe auch den Ab- schnitt "Temperaturwarnung"), das Symbol blinkt weiterhin und in der Anzeige wird die höchste Temperatur eingeblendet. Für eine ordnungsgemäße Lagerung von Le- bensmitteln sollten Sie die Funktion Energie- sparmodus wählen, die folgende Tempera- tureinstellung garantiert: -18 °C im Gefriergerät

• Warten Sie mit dem Einlegen von Lebens- mitteln in den Gefrierraum, bis die Innen- temperatur -18 °C erreicht hat.

• Näheres zur Wahl einer anderen Tempe- ratur siehe "Temperaturregelung". Ausschalten des Geräts Das Gerät wird ausgeschaltet, wenn Sie die Taste (A) länger als 1 Sekunde lang drücken. Dabei wird ein Temperatur-Countdown (-3 -2 -1) angezeigt. Warnung! Legen Sie keine Gegenstände auf dem Bedienfeld ab, da das Gefriergerät dadurch versehentlich abgeschaltet werden kann. Die Lebensdauer des Geräts lässt sich verlängern, wenn Sie es nicht innerhalb von 10 Minuten ein- und ausschalten. Temperaturregelung Das Gefriergerät ist mit dem Symbol gekennzeichnet. Dies bedeutet, dass es sich sowohl zum Einfrieren frischer Lebensmittel als auch zum Lagern gefrore- ner und tiefgefrorener Lebensmittel über ei- nen längeren Zeitraum eignet. Die Tempera- tur kann zwischen -15 °C und -24 °C gere- gelt werden. Wir empfehlen, die Innentem- peratur auf ca. -18 °C einzustellen. Dies ist die geeignete Temperatur zum Einfrieren und zur Lagerung gefrorener Lebensmittel. Die Temperatur kann durch Drücken der Taste (B) eingestellt werden. Wenn die Taste (B) gedrückt wird, blinkt die aktuelle Temperatureinstellung in der Anzei- ge. Wird die Taste (B) erneut gedrückt, kann die Temperatur geändert werden. Drücken Sie die Taste (E), um Ihre Tempera- turwahl zu bestätigen. Die Temperaturanzei- ge zeigt die eingestellte Temperatur. Die eingestellte Temperatur wird innerhalb von 24 Stunden erreicht. electrolux 41Schwankungen von einigen Graden um die eingestellte Temperatur sind normal und kein Gerätefehler. Wird das Gerät längere Zeit nicht benutzt, ist es nicht erforderlich, die Temperatur er- neut einzustellen, da diese Einstellung ge- speichert bleibt. Funktionsmenü Durch Drücken der Taste D gelangen Sie in das Menü Funktionen. Jede Funktion muss durch Drücken der Taste E bestätigt wer- den. Wenn einige Sekunden lang keine Be- stätigung erfolgt, erlischt die Anzeige. Es werden folgende Funktionen angezeigt: Temperaturwarnung (Temperatur zu hoch) Funktion Kindersicherung Funktion Energiesparen Superfrost-Funktion (Schnellgefrieren) Funktion Getränke kühlen Temperaturwarnung (Temperatur zu hoch) Ein Anstieg der Temperatur in einem Gerä- teteil (zum Beispiel aufgrund eines Strom- ausfalls) wird wie folgt angezeigt:

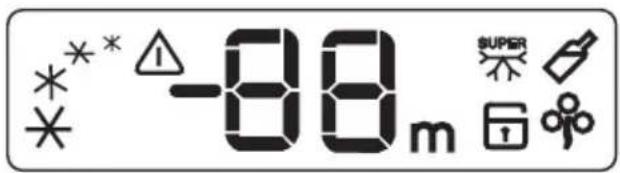

• Blinkende Alarm- und Temperaturanzeige des Gefrierschranks.

• Ein Alarmsignal ertönt. Zurücksetzen des Alarms:

1. Drücken Sie die Taste (E).

2. Der Summer wird abgeschaltet.

3. Die höchste im Geräteteil erreichte Tem-

peratur erscheint einige Sekunden lang auf der Anzeige . Danach zeigt sie wieder die eingestellte Temperatur an.

4. Die Alarmanzeige blinkt so lange, bis die

normalen Bedingungen wieder herge- stellt sind. Mögliche Gründe für einen Alarm:

• Eine große Menge frischer Lebensmittel wurde eingelegt.

• Der Deckel wurde zu lange Zeit geöffnet.

• Das System hat einen Defekt. Siehe Ta- belle „Fehlersuche“. Funktion Kindersicherung Die Funktion Kindersicherung wird durch (eventuell mehrmaliges) Drücken der Taste (D) eingeschaltet, bis das entsprechende Symbol erscheint. Bestätigen Sie diese Auswahl innerhalb we- niger Sekunden mit der Taste (E). Der Sum- mer ertönt und das Symbol leuchtet dauer- haft. Solange die Kindersicherung einge- schaltet ist, kann durch Drücken einer belie- bigen Taste keinerlei Funktion ausgelöst wer- den. Diese Funktion kann jederzeit ausgeschaltet werden. Drücken Sie die Taste (D), bis das entsprechende Symbol blinkt, und drücken Sie dann die Taste (E). Funktion Energiesparen Die Funktion Energiesparen wird durch (eventuell mehrmaliges) Drücken der Taste D eingeschaltet, bis das entsprechende Symbol erscheint (oder durch Einstellen der Temperatur auf -18 °C). Bestätigen Sie diese Auswahl innerhalb we- niger Sekunden mit der Taste E. Der Sum- mer ertönt und das Symbol leuchtet dauer- haft. In diesem Modus wird die Temperatur auto- matisch (-18 °C) für die optimale Lagerung Ihrer Lebensmittel eingestellt. Diese Funktion kann jederzeit durch Ändern der ausgewählten Temperatur im Kühlraum ausgeschaltet werden. Superfrost-Funktion Der Gefrierraum eignet sich zum Lagern ge- frorener und tiefgefrorener Lebensmittel für einen längeren Zeitraum sowie zum Einfrie- ren frischer Lebensmittel. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben. Zum Einfrieren frischer Lebensmittel müs- sen Sie die Superfrost-Funktion einschal- ten. Drücken Sie die Taste D gegebenen- falls mehrmals, bis das gewünschte Symbol erscheint

Bestätigen Sie diese Auswahl innerhalb we- niger Sekunden mit der Taste E. Jetzt er- tönt der Summer, und auf dem Display er- scheint eine Animation mit Linien. Legen Sie die Lebensmittel nach einer Vor- kühlphase von 24 Stunden in das Gefrierge- rät. Der Gefriervorgang dauert 24 Stunden. Le- gen Sie während dieses Zeitraums keine wei- teren Lebensmittel in das Gefriergerät. Diese Funktion endet automatisch nach 52 Stunden. 42 electroluxDie Funktion kann jederzeit ausgeschaltet werden. Drücken Sie dazu die Taste D, bis das entsprechende Symbol blinkt, und drü- cken Sie dann die Taste E. Funktion Getränke kühlen Die Funktion Getränke kühlen dient als Si- cherheitseinrichtung, wenn Flaschen in den Gefrierraum eingelegt werden. Diese Funkti- on wird durch (eventuell mehrmaliges) Drü- cken der Taste (D) eingeschaltet, bis das ent- sprechende Symbol erscheint. Bestätigen Sie diese Auswahl innerhalb we- niger Sekunden mit der Taste (E). Der Sum- mer ertönt und das Symbol leuchtet dauer- haft. In diesem Modus arbeitet ein Timer mit ei- ner Standardeinstellung von 30 Min. Diese Standardeinstellung kann durch Drücken der Taste (B) durch Auswahl der gewünsch- ten Dauer zwischen 1 und 90 Minuten geän- dert werden. Am Ende der ausgewählten Zeit erscheinen folgende Anzeigen:

in der Anzeige blinkt das Symbol

• der akustische Alarm ertönt, bis die Taste (E) gedrückt wird Bitte denken Sie daran, jetzt die Getränke aus dem Gefrierraum zu entnehmen. Diese Funktion kann jederzeit ausgeschaltet werden. Drücken Sie dazu die Taste (D), bis das entsprechende Symbol blinkt, und drü- cken Sie dann die Taste (E). ERSTE INBETRIEBNAHME Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, be- seitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutra- len Reinigungsmittel. Sorgfältig nachtrock- nen. Wichtig! Verwenden Sie keine Reinigungs- mittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebens- mitteln für einen längeren Zeitraum. Um frische Lebensmittel einzufrieren, aktivie- ren Sie bitte die Action Freeze Funktion min- destens 24 Stunden, bevor Sie die einzufrier- enden Lebensmittel in das Gefrierfach hi- nein legen. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typschild angegeben; 16) Der Gefriervorgang dauert mindestens 24 Stunden: legen Sie während dieses Zeit- raums keine weiteren einzufrierenden Le- bensmittel in das Gefriergerät. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten In- betriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstel- lungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden. Kalender für Gefriergut Die Symbole zeigen verschiedene Arten ge- frorener Lebensmittel an.

16) Siehe hierzu "Technische Daten"

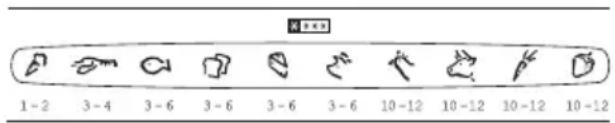

electrolux 43Die Zahlen geben die Lagerzeiten in Mona- ten für die entsprechenden Arten gefrorener Lebensmittel an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der un- tere Wert für die angezeigte Lagerzeit gilt. Einsatzkörbe Hängen Sie die Körbe auf die Oberkante des Gefriergeräts (X) oder in das Innere des Gerätes (Y). Drehen und fixieren Sie die Grif- fe in diesen beiden Positionen wie im Bild abgebildet.

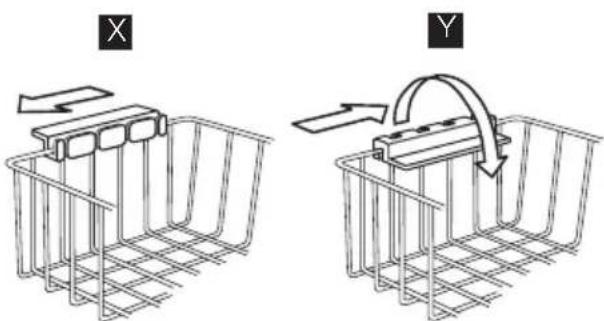

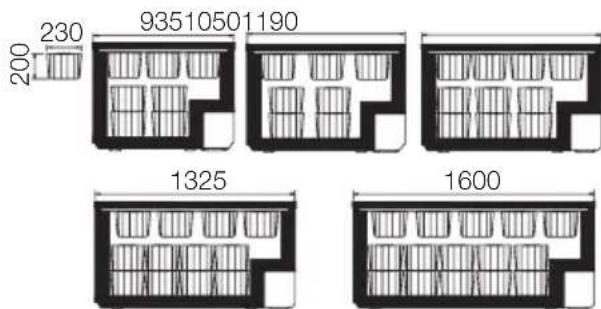

Die Körbe schieben sich dann ineinander. Die folgenden Abbildungen zeigen, wie viele Körbe in die verschiedenen Gefriertruhen- modelle eingesetzt werden können.

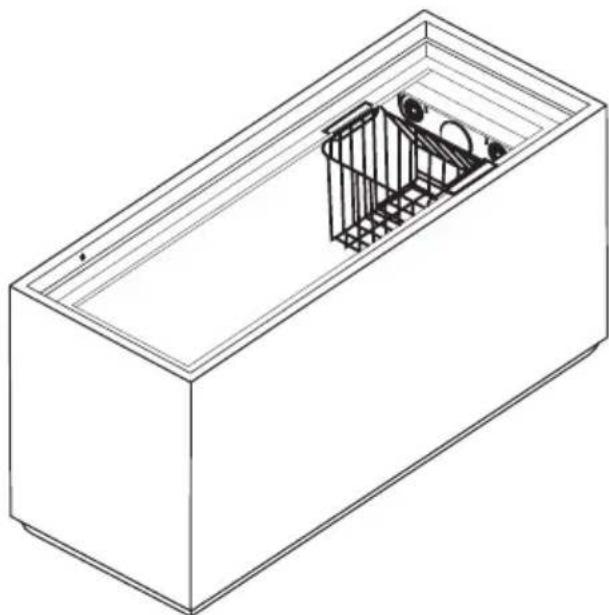

Weitere Körbe können Sie bei Ihrem Fach- händler beziehen. Schnellgefrierkorb Dieser Korb ist zum Schnellgefrieren vorge- sehen. Vorsicht! Da der Korb das Frost Free System schützt und zum ordnungsgemäßen Betrieb der Lüftung beiträgt, muss er sich an der in der Abbildung gezeigten Stelle befinden und darf niemals entfernt werden. Sicherheits-Verriegelung Die Gefriertruhe ist mit einer Spezialverriege- lung ausgestattet, um eine versehentliche Verriegelung zu vermeiden. Die Verriege- lung ist so beschaffen, dass Sie den Schlüs- sel umdrehen und den Deckel nur so schlie- ßen können, wenn Sie den Schlüssel in die Verriegelung stecken. Zum Schließen der Gefriertruhe gehen Sie bitte wie folgt vor:

1. schieben Sie den Schlüssel vorsichtig

2. drehen Sie den Schlüssel im Uhrzeiger-

sinn in Richtung auf das Symbol

Zum Öffnen des Gefriertruhe gehen Sie bit- te wie folgt vor:

1. schieben Sie den Schlüssel vorsichtig

2. drehen Sie den Schlüssel gegen den Uhr-

zeigersinn in Richtung auf das Symbol

Wichtig! Ersatzschlüssel sind bei Ihrem lokalen Kundendienst erhältlich. 44 electroluxWarnung! Bewahren Sie die Schlüssel für Kinder unzugänglich auf. Vergessen Sie nicht, den Schlüssel aus dem Schloss zu nehmen, wenn Sie das alte Gerät entsorgen. Eiswürfelbereitung

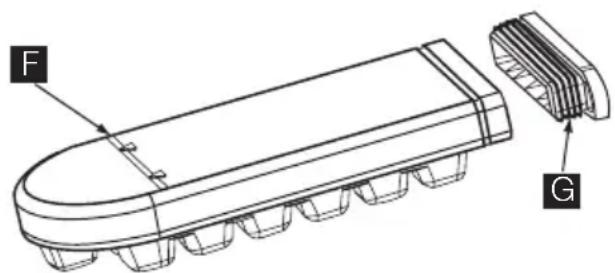

• Halten Sie den Eiswürfelbereiter senk- recht und füllen Sie ihn bis zu der in der Abbildung gezeigten max. Füllhöhe (F) mit Wasser.

• Schließen Sie den Deckel (G) und schie- ben Sie ihn in die Halterung für den Eis- würfelbereiter an der Oberseite des Ge- friergeräts.

• Zum Herauslösen der Eiswürfel schütteln Sie den Eiswürfelbereiter oder halten Sie ihn ein paar Sekunden lang unter fließen- des Wasser.

Warnung! Benutzer Sie niemals scharfe oder spitze Werkzeuge, um den Eiswürfelbereiter zu entnehmen. Öffnen und Schließen des Deckels Da der Deckel mit einer sehr gut schließen- den Dichtung ausgestattet ist, kann das Ge- rät direkt nach dem Schließen nur sehr schwer geöffnet werden (da sich im Innern ein Vakuum bildet). Bitte warten Sie in diesem Fall einige Minu- ten, bis Sie das Gerät wieder öffnen. Das Un- terdruckventil hilft Ihnen, den Deckel zu öff- nen. Warnung! Ziehen Sie nie mit großer Kraft am Griff.

PRAKTISCHE TIPPS UND HINWEISE

Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild ange- geben;

• der Gefriervorgang dauert 24 Stunden. Le- gen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Por- tionen ein, damit diese schnell und voll- ständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportio- nen sollten stets luftdicht in Aluminiumfo- lie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von fri- schen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Ge- friergut bekommen, da dieses sonst an- tauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Ent- nahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• Es empfiehlt sich, das Einfrierdatum auf je- der einzelnen Packung zu notieren, um ei- nen genauen Überblick über die Lagerzeit zu haben. electrolux 45Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ih- rem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden;

• achten Sie unbedingt darauf, die einge- kauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefrierge- rät zu bringen;

• öffnen Sie den Deckel nicht zu häufig, und lassen Sie ihn nicht länger offen als unbedingt notwendig.

• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein er- neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl- kostverpackung sollte nicht überschritten werden.

REINIGUNG UND PFLEGE

Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Koh- lenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden. Regelmäßige Reinigung

1. Schalten Sie das Gerät aus.

2. Trennen Sie den Netzstecker von der

3. Reinigen Sie das Gerät und die Zubehör-

teile regelmäßig mit lauwarmem Wasser und Neutralseife. Reinigen Sie die Dich- tung des Deckels vorsichtig.

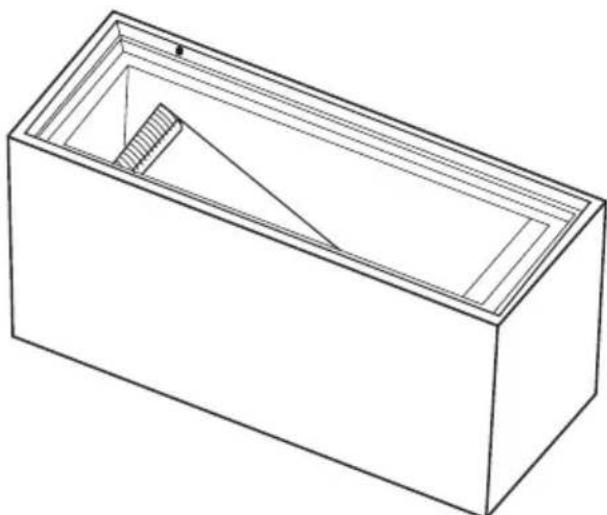

4. Entfernen Sie den belüfteten Boden.

5. Lassen Sie das Gerät völlig abtrocknen.

6. Setzen Sie den belüfteten Boden wieder

7. Stecken Sie den Netzstecker in die

8. Schalten Sie das Gerät ein.

Vorsicht! Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen können. Bitte achten Sie darauf, das Kühlsys- tem nicht zu beschädigen. Wichtig! Der Kompressorbereich muss nicht gereinigt werden. Abtauen des Gefrierschranks Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es wäh- rend des Betriebs weder an den Innenwän- den noch auf den Lebensmitteln zu Frostbil- dung kommt. Die Bildung von Frost wird durch die stän- dig zirkulierende Kaltluft in diesem Fach ver- hindert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät au- ßen nur mit warmem Wasser und etwas flüs- sigem Tellerspülmittel zu reinigen. Stillstandzeiten Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:

1. Trennen Sie das Gerät von der Netzver-

2. Entnehmen Sie alle Lebensmittel.

3. Reinigen Sie das Gerät und alle Zubehör-

4. Lassen Sie den Deckel offen, um das

Entstehen unangenehmer Gerüche zu vermeiden. 46 electroluxWichtig! Möchten Sie bei einer längeren Abwesenheit das Gerät weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Geräts verdirbt.

Warnung! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegen- den Gebrauchsanweisung nicht be- schrieben ist, darf nur von einem qualifi- zierten Elektriker oder einer kompeten- ten Person durchgeführt werden. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf). Problem Mögliche Ursache Abhilfe Das Gerät ist zu laut. Unebenheiten im Boden sind durch Unterlegen nicht ausgegli- chen worden. Kontrollieren Sie, ob eventuelle Un- ebenheiten der Standfläche kor- rekt ausgeglichen wurden, so dass alle vier Füße fest auf dem Boden stehen. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Der Deckel wurde häufig geöff- net. Lassen Sie den Deckel nicht län- ger als unbedingt erforderlich of- fen. Der Deckel ist nicht richtig ge- schlossen. Prüfen Sie, ob der Deckel gut schließt und die Dichtung unbe- schädigt und sauber ist. Es wurden zu große Mengen an Lebensmitteln gleichzeitig zum Einfrieren eingelegt. Warten Sie einige Stunden und prüfen Sie dann die Temperatur er- neut. In das Gerät eingelegte Lebens- mittel waren noch zu warm. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie diese einlagern. Die Temperatur in dem Raum, in dem sich das Gerät befindet, ist zu hoch für einen effizienten Be- trieb. Versuchen Sie, die Temperatur des Raums zu senken, in dem sich das Gerät befindet. Alarmton und blinkendes Alarmsymbol. Es ist zu warm im Gefrierschrank, Siehe hierzu den Abschnitt „Tem- peraturwarnung (Temperatur zu hoch)“ im Kapitel „Bedienblende“. Zu starke Reif- und Eisbil- dung. Das Gefriergut ist nicht korrekt verpackt. Verpacken Sie die Lebensmittel besser. Der Deckel schließt nicht richtig oder ist nicht richtig geschlossen. Prüfen Sie, ob der Deckel gut schließt und die Dichtung unbe- schädigt und sauber ist. Der Deckel schließt nicht richtig. Die Dichtungen des Deckels sind schmutzig oder verklebt. Reinigen Sie die Dichtungen des Deckels. electrolux 47Problem Mögliche Ursache Abhilfe Lebensmittelpackungen hindern den Deckel am Schließen. Sortieren Sie die Packungen auf richtige Weise; siehe hierzu den Aufkleber im Gerät. Der Deckel lässt sich nur schwer öffnen. Die Dichtungen des Deckels sind schmutzig oder verklebt. Reinigen Sie die Dichtungen des Deckels. Das Ventil ist blockiert. Überprüfen Sie das Ventil. Die Lampe funktioniert nicht Die Lampe befindet sich in Stand- by. Schließen und öffnen Sie den De- ckel. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“. Es ist zu warm im Gefrier- fach. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine niedrigere Tempe- ratur ein. Der Deckel schließt nicht richtig oder ist nicht richtig geschlossen. Prüfen Sie, ob der Deckel gut schließt und die Dichtung unbe- schädigt und sauber ist. Der Deckel wurde häufig geöff- net. Versuchen Sie, den Deckel nicht so häufig zu öffnen. Der Deckel wurde zu lange Zeit geöffnet. Lassen Sie den Deckel nicht län- ger als unbedingt erforderlich of- fen. Es wurden zu große Mengen an Lebensmitteln gleichzeitig zum Einfrieren eingelegt. Warten Sie einige Stunden und prüfen Sie dann die Temperatur er- neut. Legen Sie das nächste Mal kleinere Mengen an Lebensmitteln in das Gefriergerät. In das Gerät eingelegte Lebens- mittel waren noch zu warm. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie diese einlagern. Die einzufrierenden Packungen liegen zu dicht aneinander. Legen Sie die Lebensmittel so hi- nein, dass die Luft frei um sie zir- kulieren kann. Es ist zu kalt im Gefrier- gerät. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Das Gerät funktioniert überhaupt nicht. Der Stecker ist nicht richtig in die Steckdose gesteckt. Stecken Sie den Netzstecker kor- rekt in die Steckdose. Das Gerät bekommt keinen Strom. Versuchen Sie, ein anderes elekt- risches Gerät an die Steckdose an- zuschließen. Das Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein. Es liegt keine Spannung an der Netzsteckdose an (versuchen Sie bitte, ob ein anderes Gerät dort funktioniert). Rufen Sie einen Elektriker. Bitte rufen Sie den nächsten Marken-Kundendienst in Ihrer Nähe an, wenn alle genann- ten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen. Ersetzen der Lampe Falls die Lampe ausgetauscht werden muss:

• Trennen Sie das Gerät vom Stromkreis.

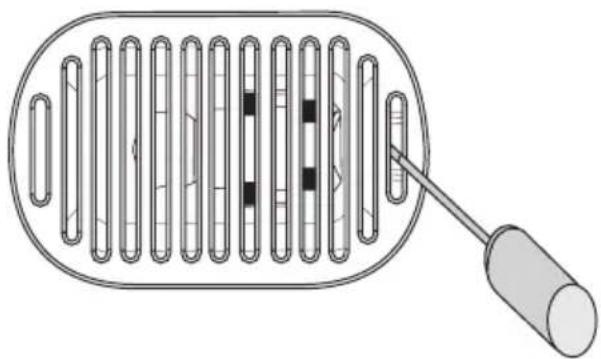

• Entfernen Sie die Lampenabdeckung mit einem Schraubendreher (siehe Abbil- dung). 48 electrolux• Ersetzen Sie die Lampe durch eine mit der gleichen Leistung, die für Haushalts- geräte geeignet sein muss. (Die maximal erlaubte Leistung finden Sie auf der Lam- penabdeckung.)

• Ersetzen Sie die Lampenabdeckung und schließen Sie das Gerät wieder an die Stromversorgung an. Warnung! Betreiben Sie das Gerät nicht ohne Lampenabdeckung bzw. nicht mit einer beschädigten Lampenabdeckung. TECHNISCHE DATEN Nutzinhalt (brutto) Liter 234 Höhe mm 876 Ausfalldauer Stunden 49 Nutzinhalt (net- to) Liter 230 Breite mm 1336 Energieverbrauch kWh/24 Std. 0,707 Nennleistung Watt 193 Tiefe mm 665 Gefrierkapazität kg/24 Std.

Spannung Volt 230 Ge- wicht kg 63 Klimaklasse SN-T Weitere technische Informationen befinden sich auf dem Typenschild auf der rechten Au- ßenseite des Gerätes. MONTAGE Aufstellung Warnung! Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss oder einen Riegel an der Tür besitzt, müssen Sie das Schloss bzw. den Riegel zunächst unbrauchbar machen, um zu verhindern, dass sich Kinder darin einschließen können. Wichtig! Die Steckdose für den Anschluss des Geräts muss nach der Installation zugänglich sein. Dieses Gerät kann in einer trockenen, gut belüfteten Garage oder in einem Keller instal- liert werden, doch für eine optimale Leis- tung sollte dieses Gerät an einem Ort instal- liert werden, an dem die Umgebungstempe- ratur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10 °C bis + 32 °C N +16 °C bis + 32 °C ST +16 °C bis + 38 °C T +16 °C bis + 43 °C electrolux 49Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre- quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschluss- werten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit ei- nem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht ge- erdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicher- heitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Anforderungen an die Belüftung

1. Stellen Sie des Gerät in horizontaler Po-

sition auf eine feste Fläche. Das Gerät muss mit allen vier Füßen fest auf dem Boden stehen.

2. Vergewissern Sie sich, dass der Ab-

stand zwischen dem Gerät und dem Schrank 5 cm beträgt.

3. Vergewissern Sie sich, dass der Ab-

stand zwischen dem Gerät und den Sei- ten 5 cm beträgt. Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein.

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 50 electroluxElectrolux. Thinking of you. Saiba mais sobre a nossa filosofia em www.electrolux.com ÍNDICE Informações de segurança 51 Painel de controlo 53 Primeira utilização 55 Utilização diária 56 Sugestões e conselhos úteis 57 Manutenção e limpeza 58 O que fazer se… 59 Dados técnicos 61 Instalação 61 Preocupações ambientais 62 Sujeito a alterações sem aviso prévio
