BRUKSANVISNING 5665 AA SKIL

EU-konformitetsförklaring Cirkelsåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Maskinen är avsedd för sågning av raka längs- och tvärsnitt och i geringsvinklar upp till 45° i trä; med lämpliga sågklingor kan också icke-järnmetaller, lätt byggnadsmaterial och plast sågas

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok

A Sexkantsnyckel B Förvaring C Spindellåsknapp D Fästskruv för sågblad E Fläns F Undre skydd G Öppningsspak för nedre skydd H Klämyta J Knapp för inställning av sågdjup K Stöd L Indikator för sågdjup M Knapp för justering av sågningsvinkel N Indikator för sågningsvinkel P Skruv för justering av 90° ändstopp Q Såglinjefönster R Anslutning för dammsugare S Bakre handtag T Främre handtag V Säkerhetsbrytare W Strömbrytare Y Sidoanslag Z Knapp för justering av sidoanslag SÄKERHET

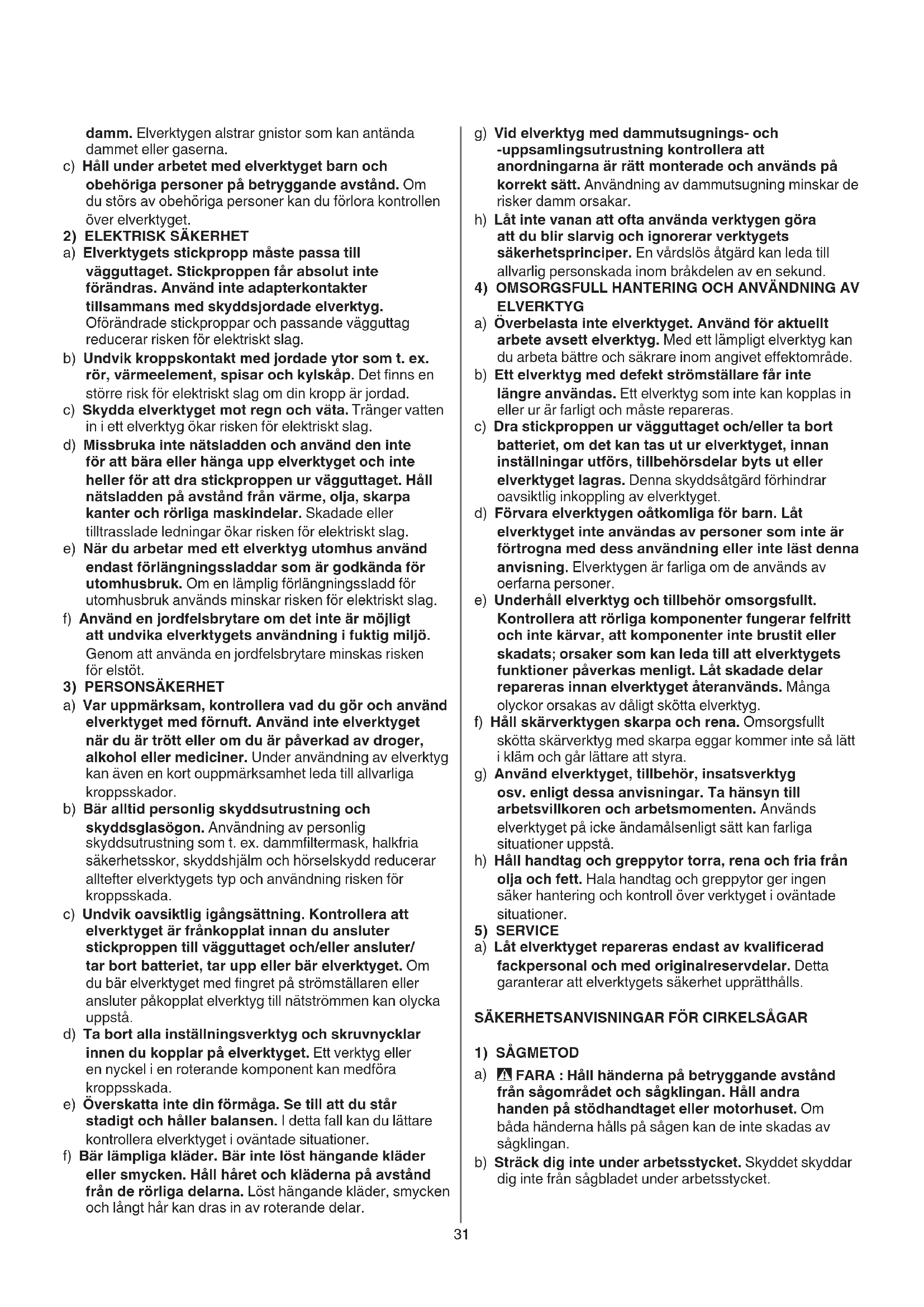

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller ONDERHOUD / SERVICE

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

FARA : Håll händerna på betryggande avstånd från sågområdet och sågklingan. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet under arbetsstycket. damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar.32 bakslag till följd av inklämd sågklinga. Stora paneler sackar gärna under sin egen vikt. Stöd måste placeras under panelen på båda sidorna, nära såglinjen och nära panelens kant. e) Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. f) Handtagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågningen. Om bladjusteringen ändras under sågningen kan sågklingan klämmas fast och orsaka bakslag. g) Var speciellt försiktig vid sågning i existerande väggar eller andra dolda områden. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag.

3) UNDRE SKYDDETS FUNKTION

a) Kontrollera före varje användningstillfälle att undre skyddet stänger sig ordentligt. Använd inte sågen om undre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig undre skyddet i öppet läge. Om sågen tappas av misstag kan nedre skyddet bli böjt. Drag ur stickkontakten, fäll upp nedre skyddet med uppfällningshandtaget och kontrollera att det rör sig fritt och inte vidrör sågbladet eller någon annan del vid sågning i alla vinklar och djup. b) Kontrollera att fjädern i undre skyddet fungerar. Om skyddet och fjädern inte fungerar ordentligt måste de genomgå service innan sågen används. Nedre skyddet kan röra sig långsamt på grund av skadade delar, häftande avlagringar eller ansamlat skräp. c) Nedre skyddet ska endast föras bort manuellt vid speciella sågningstyper såsom instickssågning och sammansatt sågning. Höj undre skyddet med handtaget och så fort som sågbladet går in i materialet måste nedre skyddet släppas fritt. För all annan typ av sågning ska nedre skyddet träda in automatiskt. d) Se alltid till att undre skyddet täcker sågbladet innan du ställer från dig sågen på en bänk eller på golvet. Ett oskyddat sågblad i tomgång får sågen att röra sig bakåt och såga allt utefter den tillryggalagda sträckan. Var medveten om den tid det tar för sågbladet att stanna efter det att strömbrytaren släpps upp.

• Den här maskinen ska inte användas av personer under 16 år

• Denna maskin är inte lämplig till våtsågning

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör

• Använd ej maskinen om sladden är trasig; låt den byta ut av en kvalicerad person

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en c) Justera skärdjupet gentemot tjockleken av arbetsstycket. Mindre än hela längden av en av sågklingans tänder skall vara synlig genom arbetsstycket. d) Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt stöd. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. e) Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. f) Vid klyvsågning ska alltid ett sidoanslag eller ett raksågningsstycke användas. Det gör att sågkanten blir rakare och minskar risken för att sågbladet kör fast. g) Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. i stjärnform eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. h) Använd aldrig skadade eller felaktiga brickor eller bultar för att fästa sågbladet. Brickorna och bultarna är speciellt tillverkade för sågen, för bästa prestanda och högsta säkerhet vid användningen.

• Ett bakslag är en plötslig reaktion på ett klämt, fastkört eller felställt sågblad, som gör att sågen lyfts upp och ut ur arbetsstycket på ett okontrollerat sätt

• Om sågbladet kläms eller körs fast hår genom att sågspåret stänger sig, stannar sågbladet och motorreaktionen driver enheten snabbt bakåt mot operatören

• Om sågbladet blir vridet eller felställt i spåret kan tänderna i bakre delen av sågbladet tränga in i övre delen av arbetsstycket, lämna spåret och hoppa bakåt mot operatören

• Ett bakslag orsakas av en felaktigt använd såg och kan undvikas med lämpliga skyddsåtgärder som beskrivs nedan a) Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan sågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. b) Om sågklingan kommer i kläm eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk nns för att bakslag uppstår. Lokalisera och åtgärda orsaken för inklämning av sågklingan. Undvik att såga på spikar och skruvar. c) Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. d) Stöd stora skivor för att reducera risken för ett33

Läs bruksanvisningen före användning

Dubbel isolering (ingen jordning krävs)

Maskinen får inte kastas i hushållssoporna ANVÄNDNING

! drag ur stickkontakten - ta fram hexnyckeln A från förvaringsutrymmet B - håll ner spindellåsknappen C medan du tar ut bladbulten D med hexnyckeln ! tryck bara på spindellåsknappen C medan verktyget står stilla - släpp upp spindellåsknappen C - tag bort änsen E - öppna undre skyddet F med spaken G och håll det medan du monter sågbladet med sågtänder och pilen som är tryckt på sågbladet pekande i samma riktning som pilen på övre skyddet - släpp undre skyddet F - sätt tillbaka änsen E ! se till att klämytorna H på änsarna är helt rena och vända mot bladet - håll ner spindellåsknappen C medan du drar åt bladbulten med hexnyckeln 1/8 varv mer än ngerkraft (möjliggör slirning av sågblad vid sågning med hårt sågmotstånd och minskar överbelastning på motorn samt motverkar kast) - släpp upp spindellåsknappen C

- för optimal sågning skall ej sågbladet överstiga mer än 3 mm under arbetsstycket - lossa knapp J - tryck upp/ned foten K till önskad sågdjup på skalan genom användande av indikatoren L - dra åt knapp J

• Justering av sågvinkel (0-45°)

- lossa knapp M - luta maskinen till önskad sågvinkel på skalan genom användande av indikatoren N - dra åt knapp M ! vid fasning, sågdjup överensstämmer ej med värdet på sågdjupsskalan

• Kontroll av vinkel vid 90°

- justera och dra åt foten K till maximalt sågdjup

- justera och dra åt sågvinkeln till 0° - kontrollera 90° vinkel mellan blad och undersida av foten med en vinkelhake - om justering är nödvändig, lossa knapp M och använd ställskruven P enligt bilden

• Justerbar såglinjefönster Q

- för att föra maskinen längs önskad såglinje markerat på arbetsstycket - för rak 0° sågning eller 45° vinkelsågning använd angående indikatorslinjen ! den breda delen av foten skall vila på den stödjande delen av arbetsstycket - kan justeras för att du ska kunna välja om du vill ha det avsågade på den inre eller yttre sidan av bladet

! sågbredd är fastställd av vidden på sågtänderna och ej på vidden av bladkroppen ! gör alltid en provsågning först för att fastställa den verkliga såglinjen dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Använd endast sågbord som är utrustad med 0-spänningsströmbrytare som förhindrar återstart av motorn efter strömavbrott

• Använd endast sågbord som är utrustad med klyvkniven TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast sågklingor som motsvarar de i instruktionsboken angivna specikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd endast sågblad med en minsta diameter på 170 mm, en största diameter på 170 mm och ett spindelhål på 16 mm (5255)

• Använd endast sågblad med en minsta diameter på 184 mm, en största diameter på 184 mm och ett spindelhål på 16 mm (5665/5675)

• Använd aldrig en blad, som är gjord av snabbstål

• Använd aldrig slip/kapskivor till denna maskin

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Se till att arbetsområdet är fritt från föremål innan du startar arbetet

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Använd aldrig din maskin utan maskinens original säkerhetsdetaljer

• Såga ej extremt små arbetsstycken

• Använd aldrig din maskin ovanför huvudet

• I händelse av fastkörning, onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

• Efter att maskinen blivit avstängd, försök aldrig att stoppa rotationen genom att pressa något mot bladet, utan låt den stanna av sig självt34 - så fort som sågbladet går in i materialet, lösgör spak G ! dra aldrig maskinen bakåt

- stöd panel nära sågning på ett golv, bord eller arbetsbänk ! ställ in sågdjup så att du såg genom panelen och ej genom stödet - om sidoanslaget är för kort för önskad sågvidd kläm eller spika fast en rak träbit till arbetsstycket som ett anhåll, och använd högra sidan av foten mot detta anhåll

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna) ! drag ur stickkontakten innan rengöring

• Håll alltid området runt det nedre skyddet F

rent (avlägsna damm och spån med hjälp av tryckluft eller en borste)

• Rengör sågbladet direkt efter användning (speciellt efter kåda och lim)

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera LJUD / VIBRATION

• Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 97 dB(A), ljudeektnivån är 108 dB(A) (osäkerhet K = 3 dB) och vibrationen ✱ (triax vektorsumma; osäkerhet K = 1,5 m/s²) ✱ sågning av trä 2,6 m/s² ✱ sågning av metall 2,2 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

- anslut dammsugare till anslutning R ! låt ej dammsugarslangen hindra undre klingskyddet eller sågning - ett spånpåse (SKIL tillbehör 2610387402) kann även användas ! använd inte dammpåsen/dammsugare för skåring i metall

• Användning av maskinen

- sätt kontakten i väggurtaget - håll alltid fast handtaget S stadigt med en hand och handtaget T stadigt med den andra handen - placera maskinen med fotplattans framsida plant på arbetsstycket ! se till att sågtänderna ej går emot arbetsstycket - starta maskinen genom att först trycka in knappen V (= säkerhetsströmbrytare som ej kan låsas) och därefter avtryckaren W ! maskinen skall ha nått max. varvtal innan bladet kommer i kontakt med arbetsstycket - det undre skyddet F öppnas automatiskt när sågbladet kommer i kontakt med arbetsstycket (öppna undre skyddet manuellt genom att föra undan det med spaken G endast för speciell sågning som dyksågning) ! överbelasta inte maskinen (använd lätt och jämnt tryck för att undvika överhettning av bladspetsarna och att plasten smälter om plastmaterial bearbetas) ! under arbetet, håll alltid verktyget i det grå greppet - när du är färdig, stäng av maskinen genom att släppa avtryckaren W ! försäkra dig om att bladet helt har stannat innan maskinen lyfts från det sågade materialet ANVÄNDNINGSTIPS

• Vid användning av styrskena (SKIL-tillbehör 2610Z04064) i kombination med adapter minskas sågdjupet med 14 mm för 90°- såväl som 45°-snitt

• Lägg alltid den naste sidan av arbetsstycket nedåt för att förhindra minimum av is

• Använd endast skarpa sågblad av rätt sort

- kvaliteten på sågsnittet förbättras genom antalet tänder - hårdmetallblad förblir vassa upp till 30 gånger längre än vanliga blad

- för exakt sågning längs arbetsstyckets kanter - kan infogas i båda sidorna av foten Justering av sidoanslag - lossa knapp Z - justera till önskad sågvidd med hjälp av skalan på sidoanslaget (använd såglinjefönster Q som 0-referens) - dra åt knapp Z

- ställ in önskat sågdjup - luta maskinen framåt med såglinjefönstren Q i linje med önskad såglinje som nns markerad på arbetsstycket - öppna undre skyddet F med spaken G - starta maskinen innan bladet kommer i kontakt med arbetsstycket och gradvis sänker bakdelen av maskinen i arbetsstycket genom att använda främre delen av foten som stöd - föra maskinen gradvis nedåt och framåt35 b) Brug ikke elværktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over elværktøjet.

• Indstilleligt savelinjevisir Q
