MANUAL DE UTILIZARE 5665 AA SKIL

Declaraţie de conformitate UE Ferăstrău circular Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

A Cheia hexagonală B Depozitare C Buton de blocare a axului D Şurub de disc E Flanşă F Apărătoare inferioară G Manetă de deschidere a apaătorii inferioare H Suprafaţă de încastrare J Buton pentru stabilirea adâncimii de tăiere K Talpă L Indicator al adâncimii de tăiere M Buton de reglare a unghiului de tăiere N Indicator al unghiului de tăiere P Șurub pentru reglarea opritorului nal la 90° Q Vizor linie de tăiere R Extensie pentru aspirator S Mâner posterior T Mâner anterior V Întrerupător de siguranţă W Întrerupător trăgaci Y Riglă de ghidare pentru caneluri Z Buton de reglare a riglei de ghidare a canelării SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

• Această sculă este destinată tăierilor longitudinale şi transversale în lemn atât cu secţiuni drepte cât şi103 îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

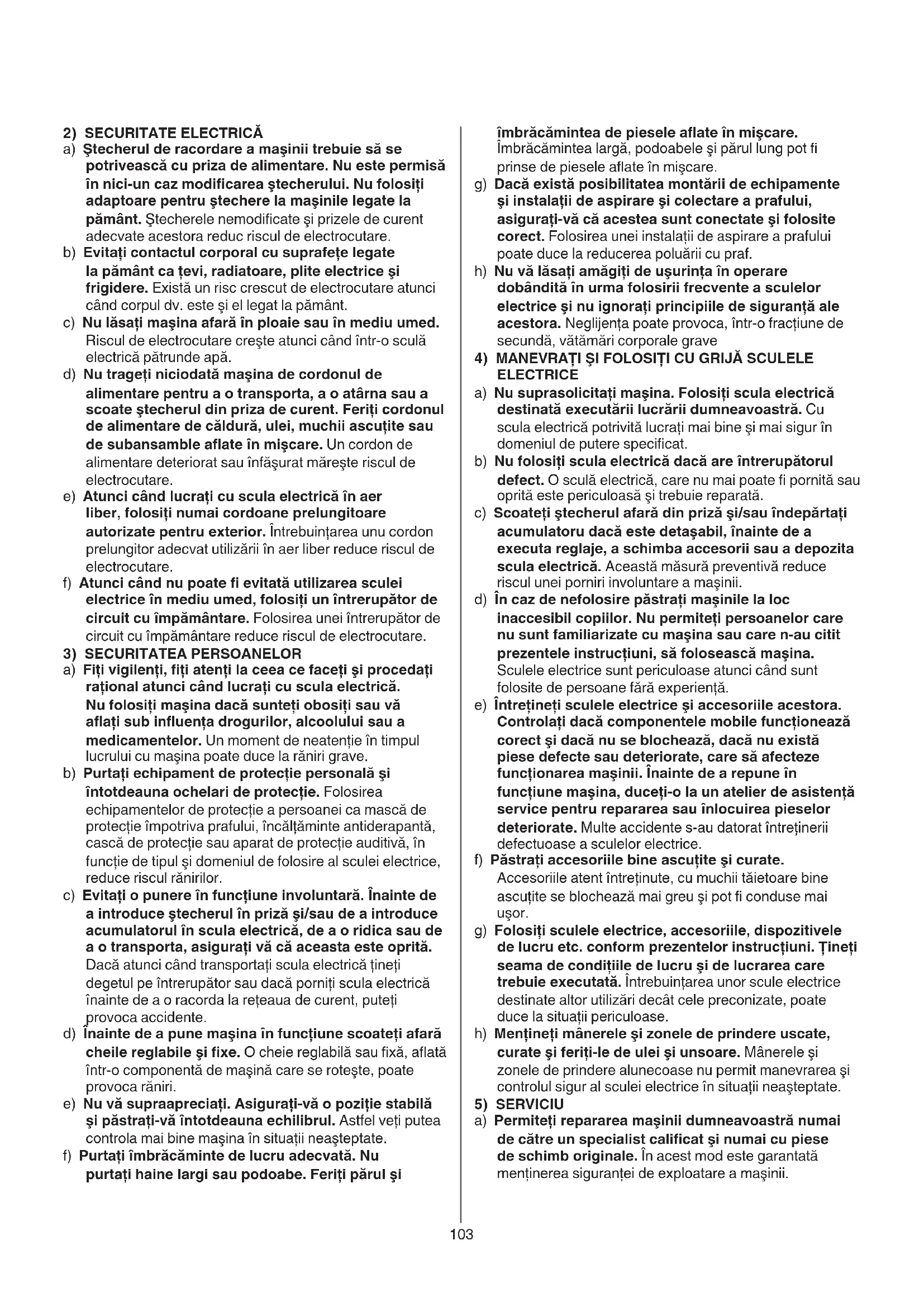

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi104 a) Strângeţi ferm cu ambele mâini ferăstrăul şi poziţionaţi braţele în aşa fel încât să puteţi rezista forţelor de recul. Poziţionaţi corpul la ambele părţi ale pânzei de ferăstrău, dar nu pe aceeaşi linie cu aceasta. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni forţele de recul prin adoptarea unor măsuri preventive adecvate. b) Atunci când pânza este gripată sau atunci când tăierea este întreruptă dintr-un anumit motiv, întrerupeţi declanşatorul şi ţineţi ferăstrăul imobil în material până în momentul în care pânza ferăstrăului se opreşte complet. Nu încercaţi niciodată să îndepărtaţi ferăstrăul din piesa de prelucrat sau să împingeţi ferăstrăul înapoi în timp ce pânza este în funcţiune sau după ce a apărut fenomenul de recul. Investigaţi şi interveniţi într-un mod corectiv în scopul îndepărtării cauzei gripării pânzei. Evitaţi tăierea cuielor şi şuruburilor. c) În momentul în care repuneţi în funcţiune un ferăstrău în piesa de prelucrat centraţi pânza ferăstrăului în tăietură şi vericaţi dacă dinţii ferăstrăului nu sunt angrenaţi în material. Dacă pânza ferăstrăului este gripată aceasta se va deplasa în sus sau va sări înapoi din piesa de prelucrat în momentul în care ferăstrăul este pus din nou în funcţiune. d) Folosiţi panele mari în scopul minimalizării riscului de blocare a pânzei şi mişcarea bruscă a acesteia înapoi. Panelele mari tind să se deformeze sub greutatea lor proprie. La ambele părţi trebuie plasate suporturi sub panel, aproape de linia de tăiere şi aproape de marginea panelului. e) Nu folosiţi o pânză tocită sau deteriorată. Seturi de pânze neascuţite sau neadecvate produc o tăietură îngustă determinând o frecare excesivă, griparea pânzei şi mişcarea bruscă înapoi. f) Adâncimea pânzei şi braţele de închidere ale faţetei reglabile trebuie să e strânse şi protejate înainte de a face tăietura. Dacă reglarea pânzei se schimbă în timpul tăiatului, aceasta va cauza griparea şi mişcarea bruscă înapoi a pânzei. g) Fiţi extrem de precauţi la tăierea pereţilor sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse şi provoca un recul.

3) FUNCŢIONAREA DISPOZITIVULUI INFERIOR DE

PROTECŢIE a) Înainte de orice folosire controlaţi dacă dispozitivul inferior de protecţie este închis corect. Nu folosiţi ferăstrăul în cazul în care dispozitivul inferior de protecţie nu se mişcă liber şi nu se închide rapid. Nu xaţi sau strângeţi niciodată dispozitivul inferior de protecţie în poziţia deschis. Dacă ferăstrăul cade întâmplător dispozitivul inferior de protecţie va îndoit. Deconectaţi priza, ridicaţi dispozitivul de protecţie inferior cu ajutorul manetei de repunere în funcţiune şi asiguraţi-vă că acesta se mişcă liber şi nu atinge pânza ferăstrăului sau altă parte, în toate unghiurile şi adâncimile de tăiere. b) Controlaţi funcţionarea arcului dispozitivului inferior de protecţie. Dacă dispozitivul de protecţie şi arcul nu funcţionează adecvat acestea trebuie reparate înainte de a folosite. Dispozitivul de protecţie va funcţiona necorespunzător în cazul unor părţi

PERICOL : Ţineţi mâinile departe de zona de tăiere şi de pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe mânerul suplimentar sau pe carcasa motorului. Dacă ţineţi ambele mâini pe ferăstrăul circular, pânza de ferăstrău nu le poate răni. b) Nu atingeţi piesa de prelucrat dedesubt. Dispozitivul de protecţie nu vă poate apăra împotriva pânzei de ferăstrău în partea de jos a piesei de prelucrat. c) Ajustaţi adâncimea de tăiere funcţie de grosimea piesei pe care vreţi să o prelucraţi. Maximum lungimea unui dinte al pânzei de ferăstrău vizibil în afara piesa de prelucrat. d) Nu xaţi niciodată piesa de lucru ce urmează a tăiată ţinând-o în mână sau pe picior. Asiguraţi piesa de lucru prin xare într-un sistem de prindere stabil. Este important să xaţi bine piesa de lucru, pentru a reduce la minimum pericolul de contact corporal, blocare a pânzei de ferăstrău sau de pierdere a controlului asupra acesteia. e) Apucaţi scula electrică numai de mânerele izolate atunci când executaţi lucrări la care accesoriul poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un conductor sub tensiune pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. f) Atunci când tăiaţi folosiţi întotdeauna o riglă de tăiere sau o riglă de precizie cu muchia de lucru lată. Aceasta măreşte acurateţea procesului de tăiere şi reduce şansa de gripare a pânzei de ferăstrău. g) Folosiţi întotdeauna pânze de ferăstrău de dimensiuni corespunzătoare şi cu oriciu de prindere adecvat (de ex. în formă de stea sau rotund). Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric şi vor duce la pierderea controlului. h) Nu folosiţi niciodată şaibe sau şuruburi deteriorate sau nepotrivite. Şaibele sau şuruburile pânzei au fost proiectate special pentru ferăstrăul dvs în scopul unei funcţionări optime şi a unei mânuiri plină de siguranţă.

• Reculul este o reacţie neaşteptată la o pânză de ferăstrău blocată, prinsă sau centrată greşit; în cazul acesta ferăstrăul devine necontrolat, se ridică şi părăseşte piesa de prelucrat îndreaptându-se spre operator

• Atunci când pânza ferăstrăului este blocată sau xată foarte strâns în tăietura de închidere de jos pânza se blochează şi datorită forţei de reacţiune a motorului ansamblul se mişcă rapid înapoi spre operator

• În cazul în care pânza este răsucită sau centrată greşit în tăietură, dinţii muchiei tăietoare din spatele pânzei se pot gripa în suprafaţa de deasupra a lemnului ducând la ieşirea pânzei din tăietură şi mişcarea acesteia înapoi spre operator

• Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului şi poate împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare105

• Utilizaţi numai pânze de ferăstrău cu un diametru minim de 184 mm, un diametru maxim de 184 mm şi un oriciu pentru fus de 16 mm (5665/5675)

• Nu utilizaţi niciodată pânze de ferăstrău confecţionate din oţel rapid de scule (HSS)

• Nu folosiţi niciodată discuri de şlefuire/tăiere cu această sculă

• Vericaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identicare a sculei

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Îndepărtaţi toate obstacolele aate deasupra precum şi sub traseul de tăiere înainte de a începe tăierea

• Securizaţi piesa de lucru (o piesă de lucru xată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Când este utilizat, nivelul de zgomot poate depăşi 85 dB(A); este necesar să purtaţi echipament de protecţie pentru urechi

• Nu folosiţi niciodată scula fară sistemul original de protecţie

• Nu încercaţi să tăiaţi piese de prelucrat extrem de mici

• Nu lucraţi cu scula deasupra capului

• În caz de blocare sau de defecţiune electrică sau mecanică, deconectaţi imediat scula şi decuplaţi cablul

• În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză DUPĂ UTILIZARE

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea

• După deconectarea ferastrăului circular, nu opriţi niciodată rotaţia pânzei de erastrău printr-o forţă laterală aplicată acesteia

Citiţi manual de instrucţiuni înainte de utilizare

Izolaţie dublă (nu este necesar r de împământare)

• Montarea pânzei de ferăstrău

! deconectaţi priza - luaţi cheia hexagonală A din magazia B - apăsaţi butonul C de blocare a axului şi menţineţi butonul apăsat în timp ce îndepărtaţi cu cheia hexagonală şurubul al pânzei D ! apăsaţi butonul C de blocare a axului numai atunci când scula este în poziţia de oprire - lăsaţi liber butonul C de blocare a axului - îndepărtaţi anşa E componente deteriorate, a unor depozite lipicioase sau a creşterii reziduurilor. c) Dispozitivul inferior de protecţie va îndepărtat manual numai în cazul tăieturilor speciale, aşa cum sunt tăieturile în adâncime şi tăieturile compuse. Ridicaţi dispozitivul de protecţie inferior prin tragerea manetei şi de îndată ce pânza intră în material dispozitivul inferior de protecţie va deblocat. Pentru toate celelalte tăieturi cu ferăstrăul, dispozitivul inferior de protecţie va funcţiona automat. d) Totdeauna controlaţi dacă dispozitivul inferior de protecţie acoperă pânza ferăstrăului înainte ca ferăstrăul să e plasat pe bancul de lucru sau pe planşeu. O pânză neprotejată care merge în gol va duce la mişcarea ferăstrăului înapoi, tăind tot ceea ce se aă în calea lui. Fiţi conştient de timpul necesar opririi pânzei după ce comutatorul a fost închis. AVERTISMENTE SUPLIMENTARE GENERALITĂŢI

• Această sculă nu trebuie să e folosit de persoane sub 16 ani

• Această sculă nu este potrivită pentru tăiere umedă

• Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu

• Nu folosiţi scula atunci când cordonul sau prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Folosiţi doar o masă de erastrău prevăzută cu un comutator care împiedică repornirea motorului dupa întreruperea tensiunii

• Folosiţi doar o masă de erastrău prevăzută cu un ghidajul tăieturii ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai pânze de ferăstrău care corespund specicaţiilor din prezentele instrucţiuni şi care au fost vericate şi marcate corespunzător, conform EN 847-1

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Utilizaţi numai pânze de ferăstrău cu un diametru minim de 170 mm, un diametru maxim de 170 mm şi un oriciu pentru fus de 16 mm (5255)106

- cuplaţi ştecherul la sursa de alimentare - întotdeauna ţineţi ferm cu o mână mânerul S şi manevraţi ferm mânerul T cu cealaltă mână - aşezaţi scula cu partea din faţă a reazemului direct pe piesa de prelucrat ! asiguraţi-vă că dantura erăstrăului nu este angajată în piesa de prelucrat - conectaţi scula apăsând prima dată butonul V (= comutator de siguranţă care nu poate blocat) şi apoi trăgând declanşatorul W ! scula trebuie să funcţioneze la turaţia completă înainte ca pânza să intre în piesa de prelucrat - dispozitivul inferior de protecţie F se deschide automat atunci când pânza ferastrăului intră în piesa de prelucrat (pentru tăieri speciale, cum ar tăieri de adâncime, deschideţi manual dispozitivul inferior de protecţie, folosind maneta G) ! nu forţaţi instrumentul (aplicaţi presiune uşoară şi continuă pentru a evita supraîncălzirea vârfurilor pânzei şi, în cazul în care se taie materiale plastice, topirea materialului) ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - după încheierea tăierii deconectaţi scula eliberând declanşatorul W ! asiguraţi-vă că pânza s-a oprit complet din mişcare înainte de a ridica scula de pe piesa de prelucrat

SFATURI PENTRU UTILIZARE

• Când utilizaţi şina de ghidare (accesoriu SKIL 2610Z04064) în combinaţie cu adaptorul, adâncimea de tăiere se reduce cu 14 mm, atât pentru tăieri de 90°, cât şi de 45°

• Aşezaţi întotdeauna partea bună a piesei de prelucrat în jos pentru a asigura o împrăştiere minimă a aşchiilor

• Folosiţi doar pânze ascuţite de tipul corect

- calitatea tăierii se îmbunătăţeşte cu numărul de dinţi - pânzele placate cu carburi ramân ascuţite pe perioade de până la de 30 de ori lungi decât pânzele obişnuite

• Riglă de ghidare pentru caneluri Y

- pentru realizarea unor tăieturi exacte de-a lungul marginii piesei de prelucrat - poate introdusă în oricare parte a reazemului Reglarea riglei de ghidare pentru caneluri - deşurubaţi butonul Z - reglaţi lăţimea dorită de tăiere utilizând scala riglei de ghidare pentru caneluri (utilizaţi ca referinţă 0 vizor reglabil al liniei de tăiere Q) - strângeţi butonul Z

• Tăieri în interiorul materialului

- setaţi adâncimea dorită de tăiere - înclinaţi scula în faţă spre vizor liniei de tăiere Q aliniat cu linia dorită de tăiere marcată pe piesă de prelucrat - deschideţi dispozitivul de protecţie inferior F cu maneta

- chiar înainte ca pânza să intre în piesa de prelucrat, conectaţi scula şi treptat coborâţi capătul din spate al sculei folosind partea din faţă a reazemului ca punct de basculare - treptat, mişcaţi scula în jos şi înainte - de îndată ce pânza intră în material, eliberaţi maneta G ! nu trageţi niciodată scula înapoi - desfaceţi dispozitivul de protecţie inferior F cu maneta G şi menţineţi-l astfel, montaţi pânza de ferăstrău astfel încât dinţii pânzei de erăstrău şi săgeata desenată pe pânza de erăstrău să e îndreptaţi în aceeaşi direcţie cu săgeata de pe dispozitivul de protecţie superior - lăsaţi liber dispozitivul de protecţie inferior F - montaţi anşa E ! asiguraţi-vă că suprafeţele de xare H ale anşelor sunt perfect curate şi sunt orientate la pânză - apăsaţi butonul C de blocare a axului şi menţineţi-l apăsat în timp ce strângeţi şurubul pânzei cu cheia hexagonală şi întoarceţi-l 1/8 cu mâna înapoi (asigură alunecarea pânzei de erăstrău atunci când aceasta întâlneşte o rezistenţă excesivă, reducând astfel suprasarcina motorului şi reculul erăstrăului) - lăsaţi liber butonul C de blocare a axului

• Reglarea adâncimii de tăiere

- pentru o calitate optimă a tăierii pânza de ferăstrău nu trebuie nu trebuie să depăşească cu mai mult de 3 mm piesa pe prelucrat - deşurubaţi butonul J - ridicaţi/coborâţi reazemul K până la adâncimea de tăiere dorită, adâncime care poate setată pe o scalâ cu ajutorul indicatorului L - strângeţi butonul J

• Reglarea unghiului de tăiere (0-45°)

- deşurubaţi butonul M - înclinaţi scula până la unghiul de tăiere dorit care este setat pe scală folosind indicatorul N - strângeţi butonul M ! la tăierea oblică, adâncimea de tăiere nu corespunde cu valoarea de pe scala adâncimii de tăiere

• Vericarea unghiului de tăiere de 90°

- reglaţi şi strângeţi reazemul K la adâncimea de tăiere maximă

- reglaţi şi strângeţi unghiul de tăiere la 0° - vericaţi unghiul de 90° dintre pânză şi partea inferioară a reazemului cu un sablon de unghiuri - dacă este necesar reglajul, deşurubaţi butonul M şi utilizaţi şurubul de reglaj P aşa cum este ilustrat

- pentru ghidarea sculei de-a lungul liniei dorite de tăiere marcate pe piesa de prelucrat - pentru tăiere dreaptă la 0° sau oblică la 45° folosiţi linia indicatoare menţionată ! partea lată a reazemului trebuie să se aşeze pe partea sprijinită a piesei de prelucrat - poate ajustată în aşa fel încât să puteţi alege dacă deşeurile materiale vor cădea pe suprafaţa interioară sau exterioară a pânzei

! lăţimea de tăiere este determinată de lăţimea danturii pânzei şi nu de lăţimea corpului pânzei ! faceţi întotdeauna mai întâi tăieri de test pentru vericarea liniei efective de tăiere

• Aspirarea a prafului

- conectaţi aspiratorul la extensia R ! nu lăsaţi niciodată furtunul aspiratorului să stânjenească dispozitivul inferior de protectie sau operaţia de tăiere - folosiţi sacii pentru praf (accesoriu SKIL 2610387402) ! nu folosiţi sacul pentru praf/aspiratorul atunci când tăiaţi metal107 - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru

- sprijiniţi panoul aproape de tăietură e pe pardoseală, e pe masă sau pe bancul de lucru ! setaţi adâncimea de tăiere astfel încât să străpungeţi panoul şi nu suportul - în cazul in care rigla de ghidare pentru caneluri nu permite lăţimea dorită de tăiere, xaţi sau prindeţi în cuie o bucată dreaptă de lemn ca ghidaj, şi folosiţi partea dreaptă a reazemului faţă de acest ghidaj

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie) ! deconectaţi de la priză înainte de a curăţa

• Menţineţi întotdeauna curată zona din jurul dispozitivului de protecţie inferior F

(eliminaţi praful şi aşchiile prin suare cu aer comprimat sau cu o perie)

• Curăţaţi pânza de ferăstrău imediat după utilizare (în special de răşini şi clei)

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com)

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor excluse din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul) MEDIUL

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru

• Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 97 dB(A) și nivelul de zgomot 108 dB(A) (incertitudinea K = 3 dB) și vibraţia ✱ (suma vectorială triaxială; incertitudinea K = 1,5 m/s²) ✱ tăierea lemnului 2,6 m/s² ✱ tăierea metalului 2,2 m/s²
