DNE509 - Cd-spelare/inspelare SONY - Gratis bruksanvisning och manual

Produkttyp	CD-spelare/inspelare (Walkman ATRAC CD)
Märke	Sony
Modell	D-NE509
Mått (L x H x Djup)	Cirka 136 x 26 x 150 mm
Vikt	Cirka 220 g (exklusive tillbehör)
Strömförsörjning	Nätadapter 4,5 V DC eller 2 alkaliska batterier LR6 (AA)
Ljudformat som stöds	CD-ljud, ATRAC3plus (48/64 kbps), ATRAC3 (66/105/132 kbps), MP3 (16-320 kbps, 32/44,1/48 kHz)
Max antal grupper (ATRAC)	255
Max antal filer (ATRAC)	999
Max antal grupper (MP3)	100
Max antal filer (MP3)	400
G-PROTECTION-funktion	Förbättrad hoppskydd (2 nivåer)
SOUND-funktion	Basförstärkning (2 nivåer)
AVLS-funktion	Automatisk volymbegränsare för att skydda hörseln
Knapplås (HOLD)	Ja
Display	LCD-skärm med textinformation (spårnamn, artist, album)
Hörlursutgång	Stereominikontakt, cirka 5 mW + 5 mW vid 16 Ω
Frekvensomfång	20 - 20 000 Hz (-2/+1 dB)
Skivkompatibilitet	CD-ljud, CD-R/RW (CD-DA, ATRAC, MP3-format)
Användningsanvisningar	Utsätt inte för fukt, titta inte in i laserstrålen
Underhåll	Rengöring av höljet med en mjuk, lätt fuktad trasa

Vanliga frågor - DNE509 SONY

Volymen ökar inte, trots att jag trycker på VOL+. Vad ska jag göra?

Kontrollera om indikeringen « AVLS » blinkar på skärmen. Om så är fallet, tryck länge på SOUND/AVLS tills « AVLS OFF » visas för att inaktivera volymbegränsaren.

Det kommer inget ljud eller det hörs brus. Vad ska jag kontrollera?

Se till att hörlurskontakten är ordentligt insatt. Rengör kontakten regelbundet med en torr, mjuk trasa. Kontrollera även att spelaren inte är i pausläge och att volymen är tillräcklig.

Batteriet laddas ur för snabbt. Vad är batteritiden?

Använd alkaliska batterier LR6 (AA). Drifttiden varierar: cirka 48 timmar (CD-ljud) eller 77 timmar (ATRAC) med G-PROTECTION på 1. Manganbatterier rekommenderas inte.

Meddelandet « Lo batt » visas. Vad betyder det?

Detta meddelande indikerar att batterierna är svaga. Byt ut båda batterierna samtidigt mot nya alkaliska batterier LR6 (AA).

Spelaren visar « No disc » trots att en CD är insatt. Varför?

Kontrollera att CD-skivan är insatt med etiketten uppåt. Rengör skivan om den är smutsig. Se till att locket är ordentligt stängt. Om problemet kvarstår, prova en annan CD.

Hur spelar jag spår i slumpmässig ordning?

Under uppspelning, tryck flera gånger på P MODE/ tills « SHUF » visas. Spelaren kommer då att spela alla filer på CD-skivan i slumpmässig ordning.

Jag vill bara lyssna på vissa spår. Hur lägger jag till bokmärken?

Under uppspelning av önskat spår, tryck länge på II tills bokmärkesikonen blinkar. Du kan lägga till upp till 99 bokmärken per CD-ljudskiva. För att spela upp dem, välj uppspelningsläge med bokmärken via P MODE/ och tryck på II.

Uppspelningstiden är för lång vid start av en MP3-CD. Är det normalt?

Ja, spelaren läser all information om filer och mappar vid start. Indikeringen « READING » visas. Tiden kan vara längre om skivan innehåller många filer eller mappar.

Kan jag använda ofinaliserade CD-RW-skivor?

Nej, CD-RW-skivor måste finaliseras för att kunna läsas. Om skivan inte är finaliserad visas indikeringen « SESSION » och ett sessionsnummer, därefter « READING » utan uppspelning.

Hur aktiverar jag HOLD-funktionen för att undvika oavsiktliga tryck?

Skjut HOLD-omkopplaren i pilens riktning. Indikeringen « HOLD » blinkar om en knapp trycks. För att låsa upp, skjut omkopplaren i motsatt riktning.

BRUKSANVISNING DNE509 SONY

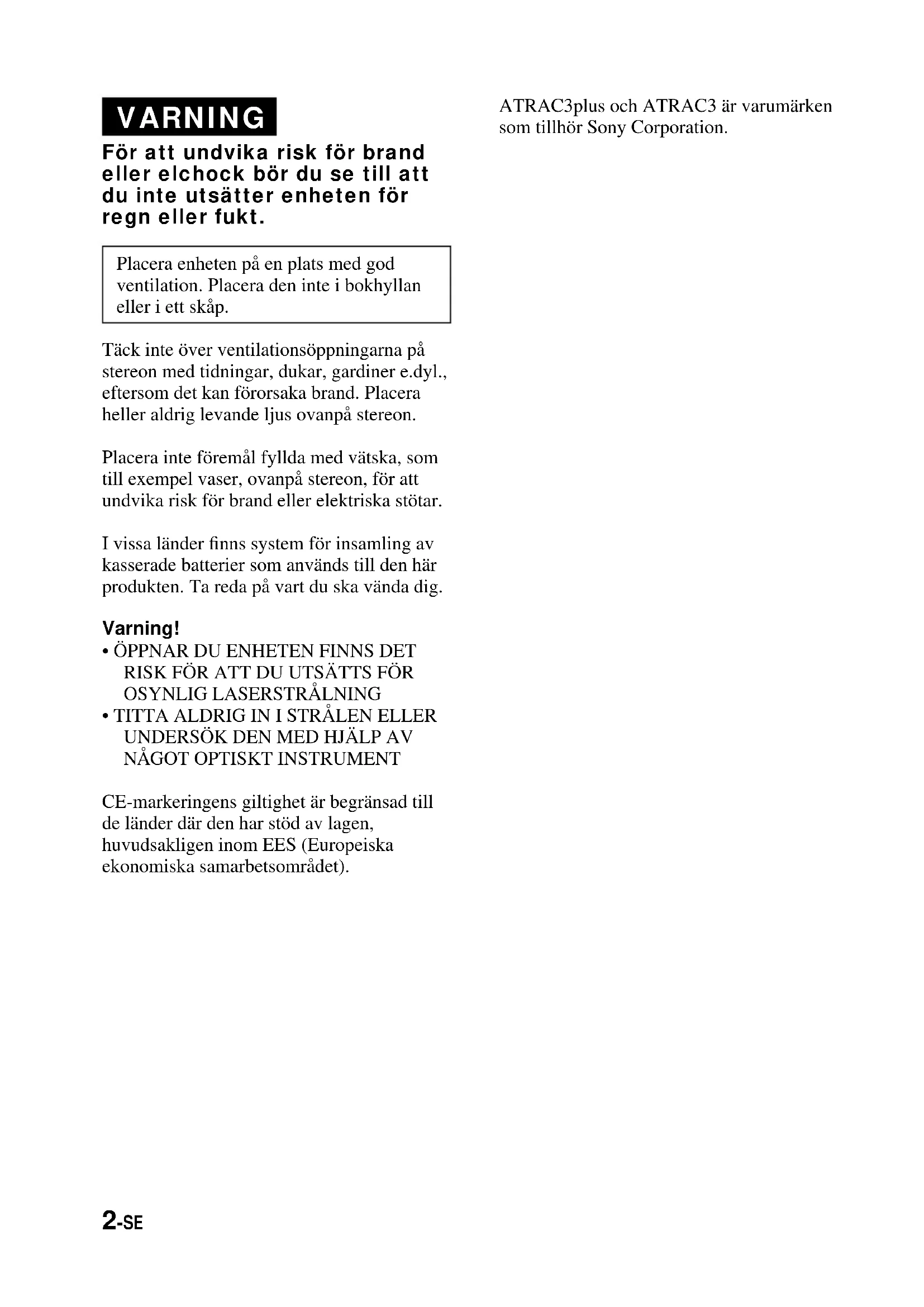

För att undvika risk För brandeller elchock bördu se till att du inte utsätter encheten for regn eller fukt.

Placera encheten pa en plats med god ventilation. Placera den inte i bokhyllan ell eri ett skap.

Täck inte über ventilationsöppningarna på stereon med tidningar, dukar, gardiner e.dyl., aftersom det kan förorsaka brand. Placera heller aldrig levande ljus ovanpå stereon.

Placera inte foremål fyllda med vätska, som till exempler, ovanpå stereon, För att undvika risk for brand ellerelektriska stotar.

I vissa länder finns system für insamling av kasserade batterier som används till den harprodukten. Ta reda på vart du skä vända dig.

Varning!

• ÖPPNAR DU ENHETEN FINNS DET RISK FÖR ATT DU UTSÄTTS FÖR OSYNLIG LASERSTRÄLNING
  TITTA ALDRIG IN I STRÄLEN ELLER UNDERSÖK DEN MED HJÄLP AV NAGOT OPTISKT INSTRUMENT

CE-markeringens giltigkeit ar begränsad till de länder)dar den har stod av lagen, huvudsakligen inom EES (Europeiska ekonomiska samarbetsområdet).

ATRAC3plus och ATRAC3 ar varumärken som tillhör Sony Corporation.

Innehållsförteckning

Lycka till med din ATRAC CD Walkman!

Skapa original ATRAC CD-skivor! 4

Musikkallor som du kan spelappa den har CD-spelaren 6

ATRAC3plus och ATRAC3 6

MP3-filer 6

Skillnaden mellan ATRAC3plus/ATRAC3 och MP3 8

Komma igang

Reglagens placering. 9

Spela upp ljud-CD eller ATRAC3plus/ATRAC3/MP3-filer

1.Anslut CD-spelaren. 11

1. Satt in en CD-skiva. 11

2. Spela CD-skivor. 11

Uppspelningsalternativ

Spela upp spar i slumpvis ordning (Shuffle play) 17

Spela upp alla filer i en vald gruppi slumpvis ordning (Group shuffle play) (Endast ATRAC/MP3 CD) 17

Uppspelning av spär med hjälp av bokmärken (Bookmark track play) .... 18

Spela upp en spellista (m3u play list play) (Endast MP3 CD) 19

TillgangliaFUNKtioner

Funktionen G-PROTECTION 20

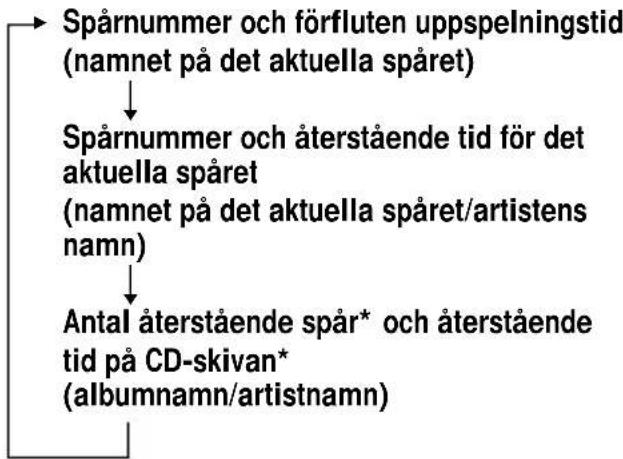

Du kan kontrollera den Återstående tiden på CD-skivan och antelet Återstående spar (ljud-CD) 20

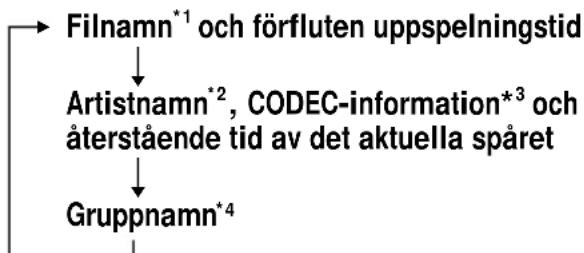

Granska informationen på en CD med ATRAC3plus/ATRAC3/MP3-filer 21

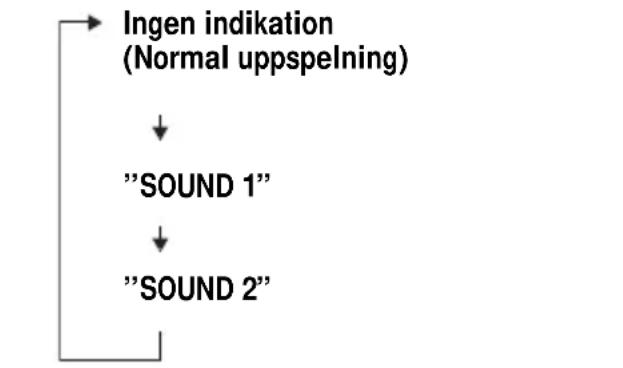

Förstärka basljudet (SOUND) 21

Skyddahorseln (AVLS). 22

Lasakontrollerna(HOLD) 22

Stanga av ljudsignalen vid manövrering ... 22

Ansluta CD-spelaren

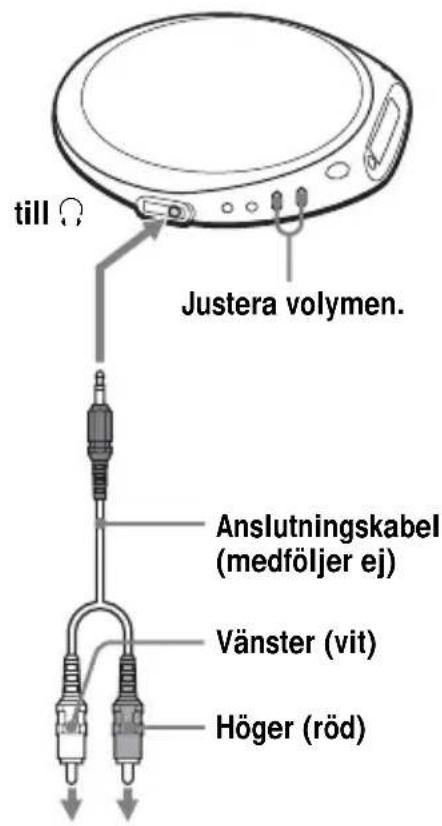

Anslutaett stereosystem 23

Ansluta en strömkälla

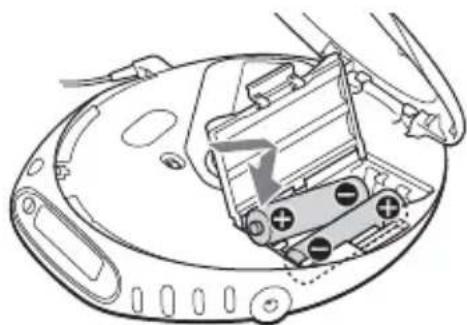

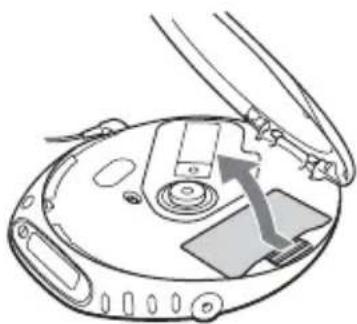

Anvanda torrbatterier 24

Om strömköllor. 25

Ytterligare information

Lycka till med din ATRAC CD Walkman!

Tack for att du valde att kopa D-NE509. Den har CD Walkman har fatt beteckningen "ATRAC CD Walkman" aftersom du kan lyssna pa "ATRAC CD-skivor" med den.

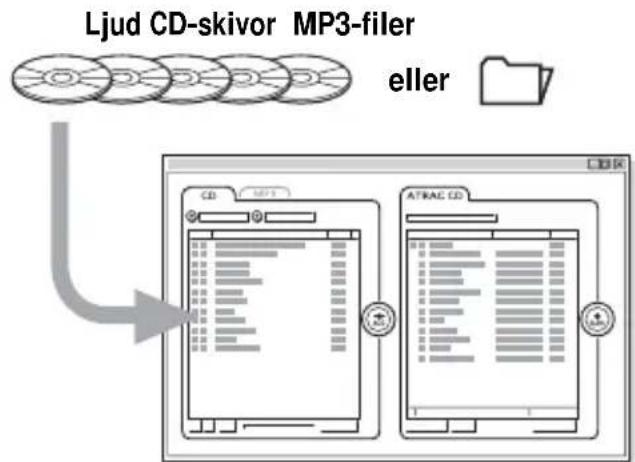

Skapa original ATRAC CD-skivor!

Det ar mycket latt att gora det. Allt du behover gora ar att utfora steg 1, 2 och 3.

Skapa en avbildning av skivan (disc image) och använd datorn for att bränna over den på en CD-R/RW.

SonicStage Simple Burner konverterar Ijudinformationen till formatet ATRAC3plus/ ATRAC3.

Sá har använder du SonicStage Simple Burner

Mer information finns i den medfoljande broschyren "SonicStage Simple Burner".

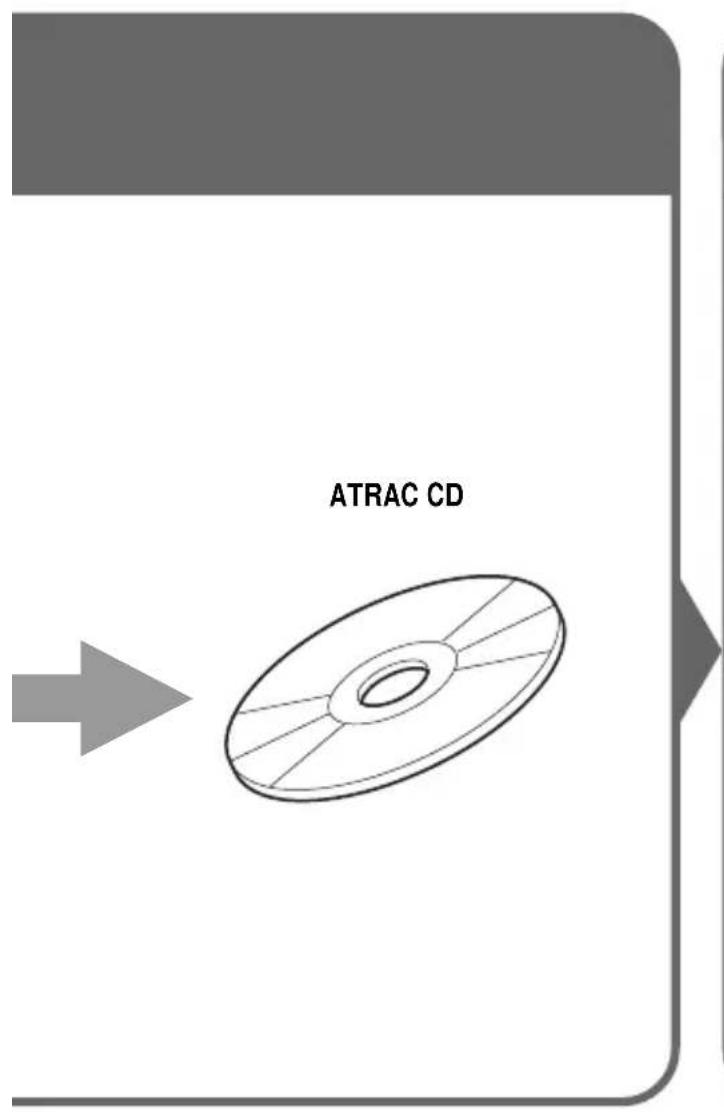

VadärenATRACCD?

En ATRAC CD År en CD-R/RW med inspelat ljud som komprimerats med formatet ATRAC3plus/ATRAC3. Ungefär 30 ljud-CD-skivor fär rum på en CD-R/RW.* Du kan också spelà in MP3-filer genom att konvertera dem till formatet ATRAC3plus/ATRAC3.

• När den totala upspelningstiden für en CD-skiva (ett album) upskattas till 60 minutes och du spelar in pa en 700 MB CD-R/RW-skiva med 48 kbps i formatet ATRAC3plus.

Steg 3: Lyssna

Du kan lyssna pa dina egna ATRAC CD-skivor pa din ATRAC CD Walkman.

Du kan också använda CD Walkman for att lyssna på ljud-CD-skivor.

Vad innebär formatet ATRAC3plus/ ATRAC3?

Mer information finns på sidorna 6 till 8 i den har handledningen.

Musikkällor som du kan spelà upp på den har CD-spelaren

På den har CD-spelaren kan du spela upp musik frän följande tre källor:

Ljud-CD-skivor (Audio CD)
- Filer i formatet ATRAC3plus/ATRAC3
- MP3-filer

Formatet på de skivor du kan använda

Du kan bara använda skivor av formatet ISO 9660 Level 1/2 och Joliet extension.

ATRAC3plus och ATRAC3

"ATRAC3plus" stared for "Adaptive Transform Acoustic Coding3plus" are en teknik for ljudkomprimering som utvecklats vidare frän formatet ATRAC3. Trots en sa hog komprimeringsgrad som 1/20 av originalstorleken häller ljudet fortfarande hög kvalitet. Bithastigheterna vid overföringen ar 64 kbps och 48 kbps.

"ATRAC3" stared for "Adaptive Transform Acoustic Coding3" are en teknik for ljudkomprimering som uppyller kraven på hög ljudkvalitet och hög komprimering. Med formatet ATRAC3 kan ljudinformationen komprimeras till 1/10 av originalstorleken vilket bidrar till att reducera medieåtgången. De übertringshastigheter som kan användas ar 132 kbps, 105 kbps och 66 kbps.

Antalet grupper och filer

Hogsta antalet grupper: 255
Hogsta antalet filer: 999

Mer information finns i den medfoljande broschyren "SonicStage Simple Burner".

Att tänka på när du sparar filer på mediet

Spara inte filer i andra format eller onödiga grupper på skivor som innehäller filer av formatet ATRAC3plus/ATRAC3.

MP3-filer

MP3 stared for MPEG-1 Audio Layer3, en standard für komprimering av ljudfiler och som stöds av Motion Picture Experts Group, en arbetsgrupp inom ISO (International Organization for Standardization). MP3-formatet tilläter en komprimering på 1/10 av datamängden på en vanlig CD-skiva av standardformat. Eftersom MP3-algorithmmen ar öffentlig finns det olica kodare/ avkodare fürenna standard, också som Gratisprogram ("freeware"). Det här har gjort att MP3 används flitigt i datorsammanhang.

I huvuddrag gäller följande specificationer För de skivformat som kan användas:

Hogsta antelet mappnivær: 8
T illatna tecken i fil/mappnamn:

A-Z, a-z, 0-9, (understreck)

Obs!

• A nvänd filändelsen "mp3" nar du namnger filen.
• Om du anvander filandelsen "mp3" for en fil som inte ar en MP3-fil kan inte spelaren lasa filen.

• Filnamnetär inte detsamma som ID3-taggen*.

• En ID3-taggärett formatfor tillaggsinformation (sparnamn,albumnamn,artistnam osv.)for MP3-filer.

Antalet grupper och filer

Hogsta antelet grupper: 100
Hogsta antalet filer: 400

Inställningar für komprimerings- och bränningsprogramm

• Den här CD-spelaren kan hantera MP3-filer som uppyller följande specifikationer: überföringshastigkeit: 16-320 kbps och samplingsfrekvenserna: 32/44,1/48 kHz. Den kan också hantera VBR (Variable Bit Rate), variabel bithastigkeit. När du komprimerar en källa som en MP3-fil rekommenderas du att ställa überföringshastigheten (bit rate) i programvaran på "44,1 kHz", "128 kbps" och på "Constant Bit Rate" (konstant bithastigkeit).
  F or maximal capacitet vid bränning anvander du inställningen "halting of writing".
• For direkt inpelning med maximal kapacitet till ett tomt medium anvander du laget "Disc at Once".

Att tänka på när du sparar filer på mediet

• Spara inte filer i andra format eller onödiga mappings par på skivor med MP3-filer.
• När du satter i en skiva laser spelaren av all information om mapper par och filer på skivan. Om det finns mangea mapper par kan det ta lang tid innan upspelningen börjar eller for{nasta fil att spelas upp.

Skillnaden mellan ATRAC3plus/ATRAC3 och MP3

Grupper och mappar

Strukturen für formatet ATRAC3plus/ATRAC3är mycket enkel. Den bestär av "filer" och "grupper". "Fil" motsvarar i det här sammanhanget att "spår" på en ljud-CD. En "grupp"är ett samling filer som hör i ihop och motsvaras narmast av att "album". En "grupp" har inte sama struktur som mappar (du kan inte skapa nga grupper i en beintlig grupp). Den här CD-spelaren har konstruerats sa att den identierar en mapp med MP3-filer som en "grupp", villket gör att du spelar upp CD-R/RW-skivor somär inspelade med formatet ATRAC3plus/ATRAC3 på samma sätt som skivor somär inspelade med formatet MP3.

Visa sparnamn mm.

När du spelar upp en CD-skiva som har ATRAC3plus/ATRAC3-filer eller MP3-filer med den här spelaren visas sparnnm, artistnamn och albumnamn. Den här spelaren är anpassad für version 1.1/2.2/2.3 av ID3-taggformatet.

Obs!

• Den har CD-spelaren kan inte spela in musik på inspelningsbara medier, t.ex. CD-R/RW-skivor.
  CD-R/RW-skivor som spelats in med formatet ATRAC3plus/ATRAC3 kan inte spelas upp pa datorn.
• Möjligheten att spelà upp kan variera beroende på skivornas kvalitet och statusen für den inspelningsutrustning som används.

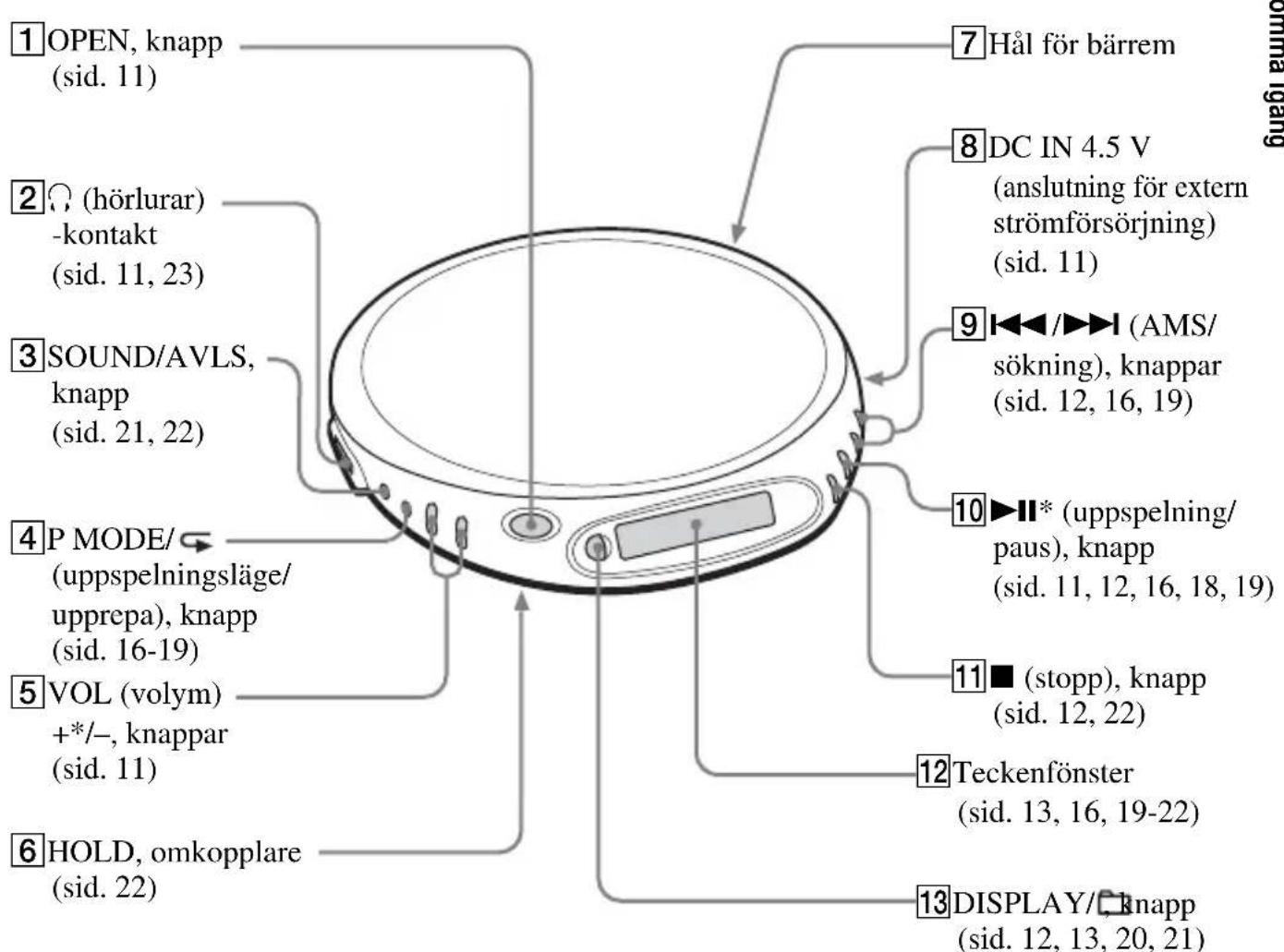

Reglagens placering

Mer information finns pa sidorna inom parentes.

CD-spelare (framsida)

* Knappen har en punkt som du kan kännà med fingret.

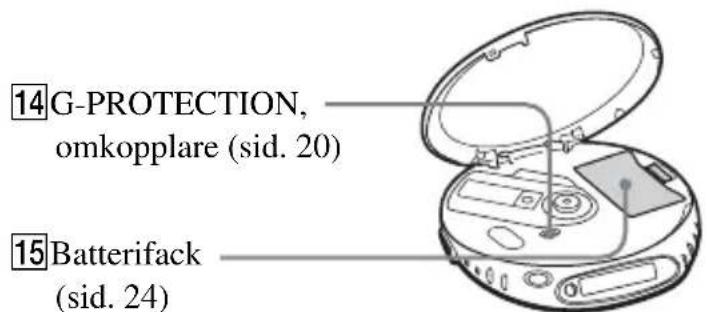

CD-spelare (insida)

Kontrollera medfoljande tillbehör

AC-adapter (1) Hörlunar/öronsnäckor (1)

CD-ROM (SonicStage Simple Burner) (1)

Användarhandledning for SonicStage Simple Burner (1)

Spela upp Ijud-CD ellr ATRAC3plus/ATRAC3/MP3-filer

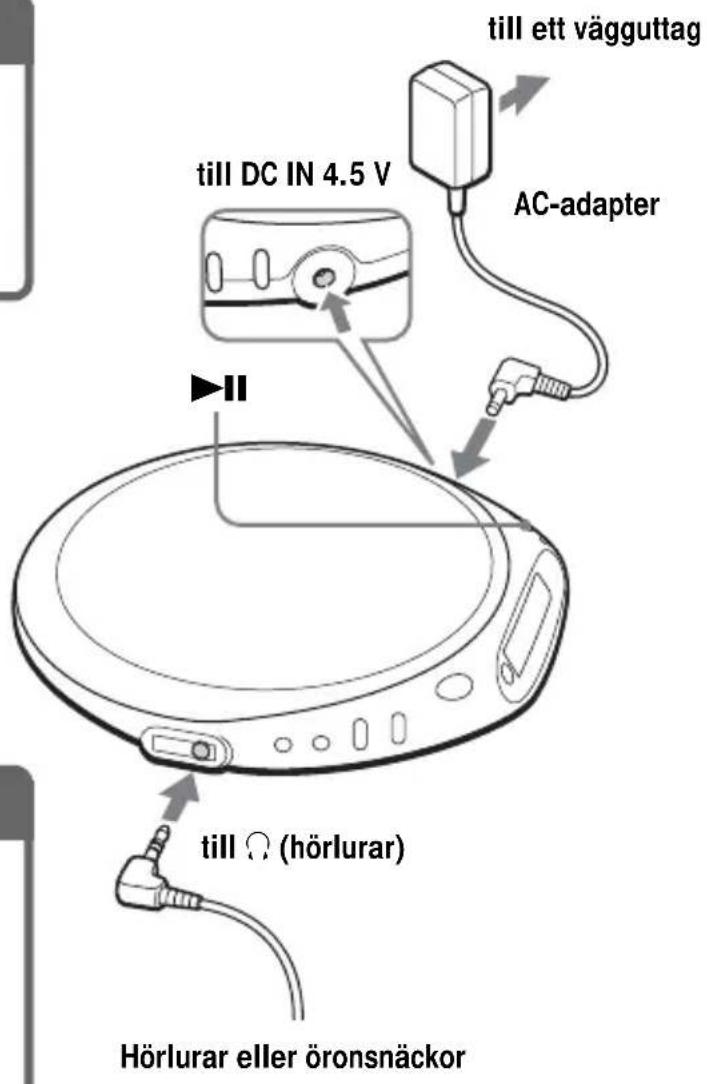

1. Anslut CD-spelaren.

1 Anslut AC-adaptern.
2 Anslut hörlunar/öronsnackor.

Du kan ocksa driva encheten med torrbatterierna. (Se sid. 24.)

2. Satt in en CD-skiva.

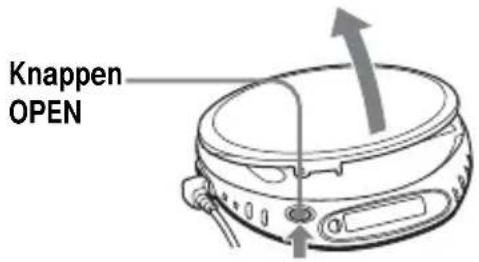

Oppna locket genom att trycka pa OPEN.

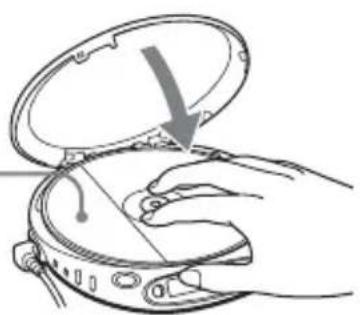

Placera CD-skivan i skivfacket och stang luckan.

Etiketten
ska vara
vänd
uppat

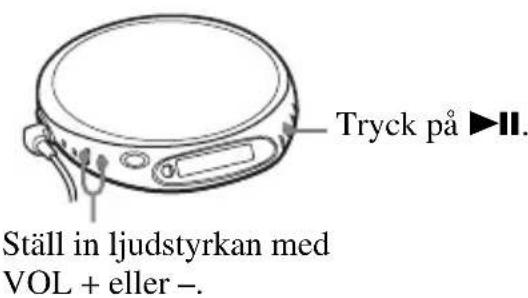

3. Spela CD-skivor.

(fortsattning)

Grundläggande hantering

För att Gör sä har
Uppspelning (från denpunkt)där du stoppade den) Tryck på ➔II. Uppspelningen startar från denpunkt)där du stoppade den.
Spela upp (från det为此sta spåret) När CD-spelaren är i stoppläge häller du ➔II nedtryckt tills upspelningen av det为此sta spåret börjar.
Paus/Äteruppta upspelningen after paus	Tryck på ➔II.
Stoppa Tryck på .*	2
Hitta böjan av det aktuella spåret (AMS*1)	T ryck ett kort ögonblick på ↕*. *
Hitta böjan av föregående spår (AMS)	Tryck flera gänger på ↕.*2, *3
Hitta böjan av nästa spår (AMS)	Tryck ett kort ögonblick på ↕.*2, *3
Hitta böjan av föregående spår (AMS)	Tryck flera gänger på ↕.*2, *3
Gå snabbt bakåt Häll ↕nedtryckt.*	2
Gå snabbt framåt Häll ↕nedtryckt.*	2
Hoppa till följande grupper*4	Tryck in DISPLAY/✓tills ett gruppnummer visas, tryck sedan flera gänger på ↕.
Hoppa till föregående grupper*4	Tryck in DISPLAY/✓tills ett gruppnummer visas, tryck sedan flera gänger på ↕.

1 Automatisk musiksökning (Automatic Music Sensor)
2 De hare operationerna kan du utföra bäde under upspelning och paus.
3 När det sista spåret har spelats upp kan du Återgå till början av det Första spåret genom att trycka på ▶▶■. På sama vis kan du, vid början av det Första spåret, komma till det sista spåret genom att trycka på I▼▼.
4 Bara nár du spelar upp en ATRAC/MP3 CD

Ta ur CD-skivor

Tryck pa centrumtappen i mitten av skivtallriken och ta ur CD-skivan.

Angaende CD-R/RW-skivor

Den har CD-spelaren kan spel aupp CD-R/RW-skivor som spelats in i formatet CD-DA*, men möjligheten till upspelning bestams ocks av skivans kvalitet och den enhet som skivan spelats in med.

• CD-DA ar en förkortning av Compact Disc Digital Audio (CD für digitalt ljud), att standardformat für inpelning av ljud på CD-skivor.

Ljud-CD-skivor som kodats med upphovsrattsteknologi

Den har Produkten har tillverkats for upspelning av skivor som foljer standarden Compact Disc (CD). Nyligen har vissa skivbolag börjat salja ljud-CD-skivor med upphovsrättssignaler. Tänk på att vissa av dessa skivor inte foljer CD-standarden och kanske)därfor inte kan spelas upp av den harprodukten.

Om teckenfönstret

Under upspelning visas följande information i teckenfönstret.
Du kan också kontrollera Återstående tid, sparnamn osv. med DISPLAY (se sid. 20 och 21).

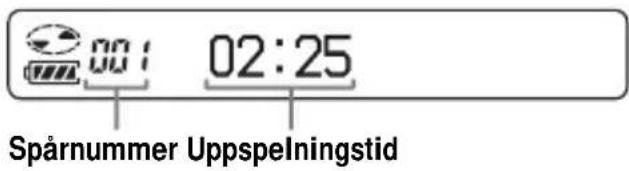

När du spelar upp ljud-CD

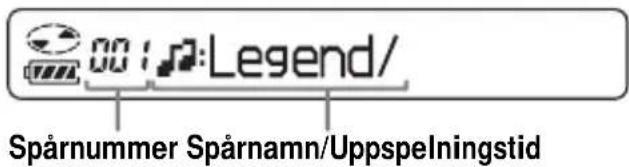

När du spelar upp ljud-CD med CD-text

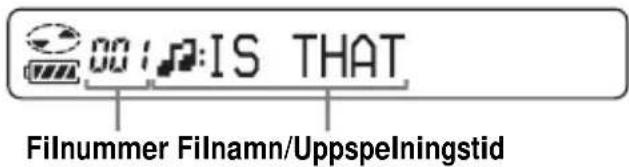

När du spelar upp ATRAC3plus/ ATRAC3-/MP3-filer

Om du haller DISPLAY/Intryckt visas ett gruppnummer i teckenfonstret. Efter en liten stund forsvinner det automatiskt och teckenfonstret atergar till normal visning.

Obs!

• T ecknen A-Z, a-z, 0-9 samt _ kan visas på den här CD-spelaren.
• Innan en fil spelas upp liser CD-spelaren informationen om CD-skivans alla grupper och filer. "READING" visas. Beroende på CD-skivans innehäll kan det ta en stund att slutföraenna släsning.
• Om du försöker spel a pp en CD-R/RW-skiva som inte har stängts (finalized) visas "SESSION" och ett sessionsnummer i teckenfönstret. Efter en liten stund visas "READING" automatiskt i teckenfönstret.

(fortsattning)

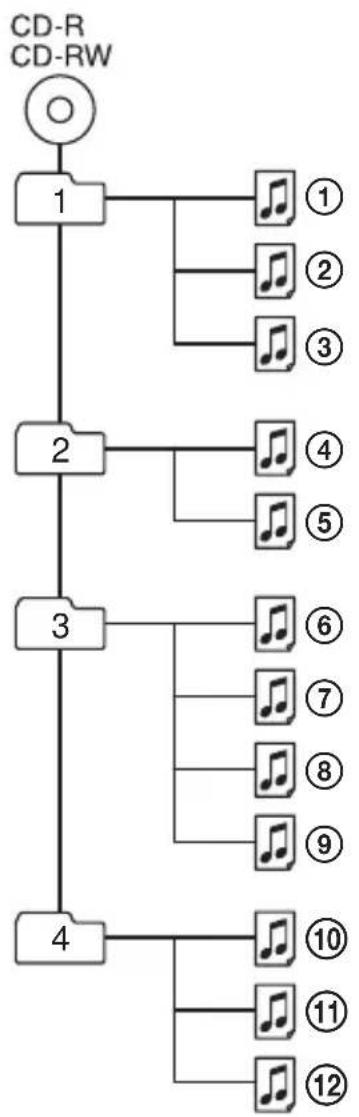

Exempel på ATRAC3plus/ATRAC3-grupper och -filer (ATRAC CD)

Grupp

ATRAC3plus/ATRAC3-fil

Fillage (normal upppelning)

Spelar upp alla ATRAC3plus/ATRAC3-filerna fran ①, ②, ③...⑩, ⑫.

Gruppläge (när du valt"med P MODE/ (siden 16))

Spelar upp alla ATRAC3plus/ATRAC3-filerna i den valda gruppen.

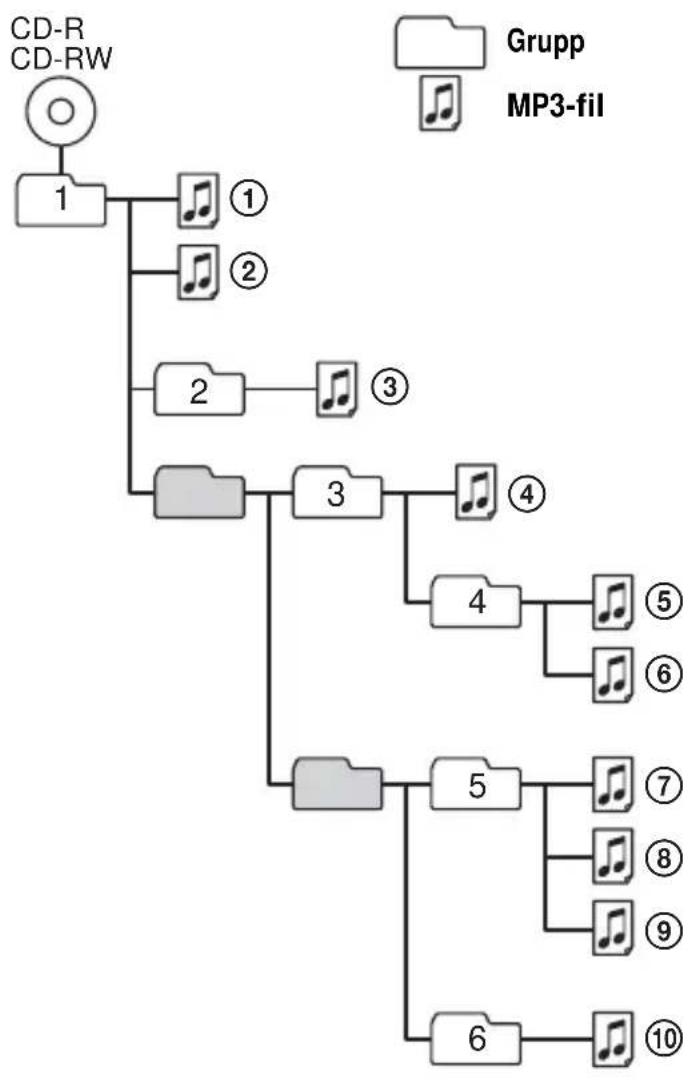

Exempel på gruppstruktur och upspelningsordning (MP3 CD)

Uppspelningsordningen for grupper och filer ar foljande:

Fillage (normal upspelning)

Spelar upp alla MP3-filer frän ①, ②, ③...⑨, ⑩.

Gruppläge (när du valt med P MODE/ (s sidan 16))

Spelar upp alla MP3-filer i den valda gruppen.

(Exempel: Om du väljer grupp 3 spelar CD-spelaren upp fil ④. Väljer du grupp

4 spelar CD-spelaren upp filerna ⑤ och ⑥

Obs!

Grupper som inte innehäller MP3-filer hoppas over.

Uppspelningsalternativ

Med hjälp av P MODE/ (upspelningsläge/upprepa), ▪ ▪ ▪ and ▪ kan du aktivera oika upspelningslügen.

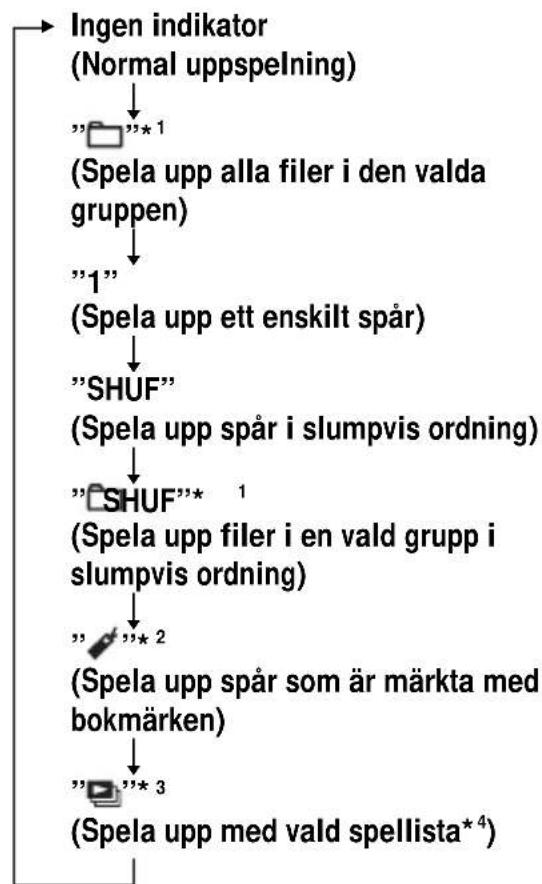

P MODE/ knappen

Du kan andra upspelningslage om du trycker pa knappen under upspelning. Om du under upspelning trycker pa och haller knappen nedtryckt tills"visas kan du spel aupp spar flera ganger med det upspelningslage som du valde med hjalp av P MODE/

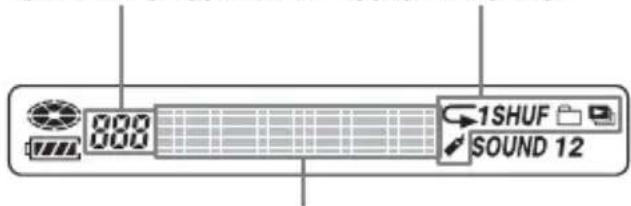

Teckenfönster

Spär eller gruppnummer Uppspelningslåge

CD-textinformation, ATRAC3plus/ATRAC3/ MP3-filinformation, upspelningsid osv, visas.

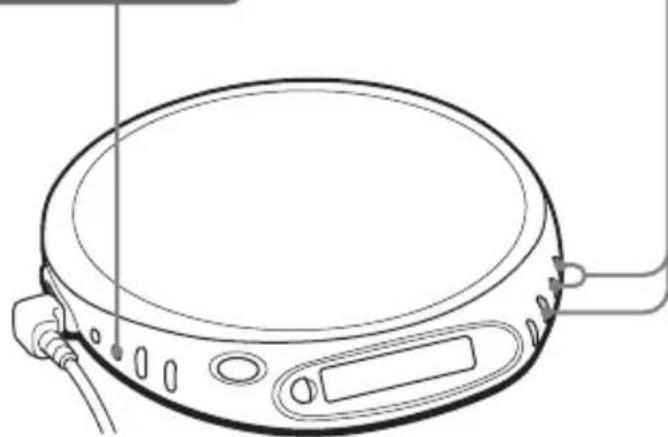

I-knappar och

II-knapp

Tryck pa Iller I.

Du kan välja vilken spellista du vill.

• Tryck pa II.

Du kan infoga bokmärken och starta bokmärkesuppspelning och uppspelning av spellistor.

Spela upp spår i slumpvis ordning (Shuffle play)

Under upspelning trycker du pa P MODE/fera ganger tills "SHUF" visas.

Vid slumpvis uppspelning spelar CD-spelaren upp alla filer på CD-skivan i slumpvis ordning.

Spela upp alla filer i en valid grupp i slumpvis ordning (Group shuffle play) (Endast ATRAC/MP3 CD)

Under upspelning trycker du pa P MODE/flera ganger tills ” SHUF” visas.

CD-spelaren spelar upp alla filer i den valda gruppen i slumvis ordning.

Uppspelning av spår med hjälp av bokmärken (Bookmark track play)

När du spelar upp ljud-CD-skivor

Du kan bokmärka upp till 99 spar per CD-skiva (högst 10 CD-skivor).

När du spelar upp ATRAC CD

Du kan bokmärka upp till 999 filer per CD-skiva (högst 5 CD-skivor).

När du spelar upp MP3 CD

Du kan bokmärka upp till 400 filer per CD-skiva (högst 10 CD-skivor).

Infoga bokmärken

1 Under upspelning av sparet som du vill marka med ett bokmarke trycker du pa och haller den nedtryckt tills" (bokmarke) blinkar i teckenfonstret. När att bokmarke har lagts in blinkar" langsammare.

2 Om du vill infoga bokmärken forytterligare spar upprepar du steg 1.

1 Tryck flera ganger på P MODE/tills ” börjar blinka.
2 Tryck pä II.

" tands i teckenfonstret och upspelningen av de bokmärkta sparen bocrjar.

Ta bort bokmärken

Under uppspelning av ett spär som ar märkt med bokmarke trycker du på och häller den nedtryckt tills "slocknar i teckenfonstret.

Kontrollera vilka spär som ar märkta med bokmärken

När du spelar upp spar med bokmärken blinkar ” ”langsamt i teckenfonstret.

Obs!

• När du spelar upp bokmärkta spär spelas de upp enligt spärordningen och inte i den ordning du lade in bokmärkena.
• Om du försöker lagga in bokmärken För spår på en 11:e CD-skiva (på en 6:e CD-skiva;narr du spelar upp ATRAC CD-skivor) raderas bokmärkena for den CD-skiva du spelade upp Först.
• Om du kopplar bort alla strömköllr raderas alla bokmärken fran minnet.

Spela upp en spellista (m3u play list play) (Endast MP3 CD)

Du kan spel app din favorit bland m3u-spellistorna.*

• En "m3u-spellista" ar en fil som innehäller information om önskad spelordning für MP3-filer. Om du vill använda den har Funktionen spelar du in MP3-filerna på en CD-R/RW-skiva med ett kodningsprogram som kan hantera formatet m3u.

1 Under upspelning trycker du pa P MODE/fera ganger tills"visas.

2 Genom att trycka på « Eller » Kan du valja önskad spellista.

3 Tryck pa II.

Obs!

På den här CD-spelaren kan du bara spelà upp de två oversta upspelningslistorna som visas på skärmen.
Sorteras after filnamn

Funktionen G-PROTECTION

Funktionen G-PROTECTION har utvecklats for att ge ett mycket gott skydd mot hopp i ljudet medan du joggar.

När du ställer CD-spelarens G-

PROTECTION-omkopplare på "2" Förstärks G-PROTECTION-funktionen jämfort med laget "1".

Om du gär aller promenerar och vill använda Funktionen G-PROTECTION och samtidigt fä hög ljudkvalitet, ställer du G-

PROTECTION-omkopplaren pa "1".Nar du tranar hardsare, t.ex. joggar eller loper, staller du den pa 2

Obs!

Ljudet kan hoppa (små, korta avbrott) nar:

• CD-spelaren utsats for en langre series tötar an den har konstruerats for att klara av,
• du spelar en smutsig eller repig CD-skiva eller
  du anvander en CD-R/CD-RW-skiva av lag kvalitet aller det var nagot problem med inpelningsutrustingen,ller programvaran, som anvandes for att branna CD-skivan.

Du kan kontrollera den äterstäende tiden på CD-skivan och antelet äterstäende spår (ljud-CD)

Varje gang du trycker pa DISPLAYandras teckenfonstret pa foljande satt:For ljud-CD-skivor som innehaller CD-textvisas ocksa informationen inom parentes.

• V isas inte under upspelning av enstaka spar, slumpvis upspelning eller upspelning av bokmärkta spar.

Granska informationen på en CD med ATRAC3plus/ATRAC3/MP3-filer

Du kan kontrollera informationen på en CDskiva med ATRAC3plus/ATRAC3/MP3-filer med hjälp av DISPLAY. Du kan också granska informationen for en ID3-tagg om filen har den typen av information lagrad.

Varje gäng du trycker på DISPLAYändras teckenfonstret på foljande satt:

1 Om filen har ID3-tagginformation visas en titel.
2 Om filen saknar ID3-tagginformation visas
3 Bithastigeh och samplingsfrekvens visas.
4 Om filen har ID3-tagginformation visas ett albumnamn.

Förstärka basljudet (SOUND)

Välj "SOUND 1" eller "SOUND 2" genom att trycka på SOUND/AVLS.

"Sound 2" Förstärker basljudet mer an "Sound 1".

Obs!

Om det uppst distorsion nar du anvander SOUND-funktionen saker du volymen.

Skydda hörseIn (AVLS)

Funktionen AVLS (Automatic Volume Limiter System, automatisk volymbegrangsning) skyddar din horsel genom att den begränsar maximivolymen.

Häll SOUND/AVLS nedtryckt tills "AVLS ON" visas i teckenfonstret.

AULS

Blinkar när volymen vrids upp over en viss gräns.

Stanga av AVLS-funktionen

Tryck in SOUND/AVLS tills "AVLS OFF" visas i teckenfonstret.

Obs!

Om du anvander SOUND-funktionen och AVLS-funktionen på samma gang kan det hända att ljudet later orent. I sa fall sänker du volymen.

Lasa kontrollerna (HOLD)

Du kan lasa kontrollerna på CD-spelaren for att undvika att de trycks ned av misstag.

Skjut HOLD i pilens riktning.

"HOLD" blinkar om du trycker på相关政策 knapp nar HOLD-funktionen ar aktiverad.

Lasauppkontrollerna

Skjut HOLD i pilens motsatta riktning.

Stänga av ljudsignalen vid manövrering

Du kan stanga av den ljudsignal som hors i hörlurarna/öronsnäckorna när du manövrar CD-spelaren.

1 Koppla bort strömförsörjningen—from CD-spelaren (torrbatterier erler AC-adapter).
2 Anslut strömköllan samtidigt som du häller intryckt, under ungefär en sekund aller mer.

Slå på ljudsignalen

Koppla forst bort stromforsorjningen och anslut den sedan igen utan att du haller ned

An Schluta ett stereosystem

Du kan lyssna pa CD-skivor via ett stereosystem och du kan spel a in dem pa ett kassetband. Mer information finns i bruksanvisningen till den utrustning som sk anslutas.

Var noga med att stanga av all ansluten utrustning innan du gor ansluttingarna.

Stereosystem, kassettdack, radiokassettspelare erller liknande.

Obs!

• Innan du spelar en CD-skiva bör du vrida ned volymen på den anslutna utrustningen for att undvika skador på högtalarna.
• Under inspelninger bör du använda AC-adaptern. Om du använder torrbatterier som stromkälla kan det hända att de tar slut under inspelningen.
• Ställ in volymen på CD-spelaren och den anslutna utrustningen sa att ljudet blir rent och störningsfritt.

Om du vill spelà CD-skivan med basta möjliga ljudkvalitet ställer du G-PROTECTION på "1".

Ansluta en strömkälla

Du kan använda följande stromköllor:

• A C-adapter (se "Spela upp ljud-CD eller ATRAC3plus/ATRAC3/MPE-filer")
• LR6 (storlek AA) alkaliska batterier

Information om batterilivslängd finns under "Specificationer".

Anvanda torrbatterier

Använd bara följande typ av torrbatterir für CD-spelaren:

• Alkaliska LR6-batterier (storlek AA)

Obs!

När du använder torrbatterier bördu se till att du kopplar bort AC-adaptern.

1 Öppna batterifackets lucka på insidan av CD-spelaren.

2 Satt i två batterier av typ LR6 (storlek AA) och vänd ① polen enligt markningen i batterifacet. Stäng sedan locket sö att det klickar på plats.

Satt i- sidan forst (for bada batterierna).

Ta ur batterierna

När det ár dags att byta batterier

Teckenfonstret visar den Återstaende batterikapaciteten.

Byt batterier när"blnkar.

Lo batt*

• Ljudsignal hör.

När batterierna ar utömda byter du ut bada batterierna mot nya.

Obs!

• Indikatorerna Barbara batteriernas status i grova drag. Att bara den sista fjärdedelen visas betyder inte nödvändigtvis att det Återstär en fjärdedel av batteriernas ursprungliga kapacitet.
• Indikatorerna kan öka och minska beroende på hur du använder CD-spelaren.

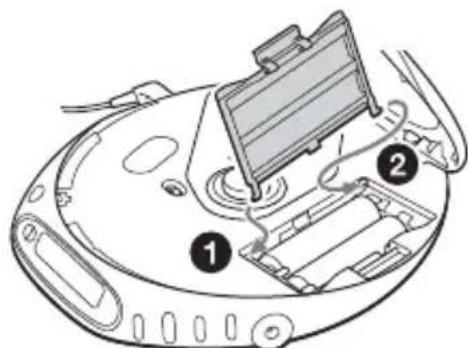

Fästa locket på batterifacet

Om locket pa batterifacet lossnar (t.ex. om du av misstag skulle tappa CD-spelaren) kan du fasta det pa plats igen som nedanstaeende bild visar.

Om strömköllor

Koppla ur alla strömköllor om du vet med dig att du intekommen att anvanda CD-spelaren under en langre tid.

Om AC-adaptern

• A nvänd bara den medfoljande AC-adaptern. Om CD-spelaren levererasutan AC-adapter använder du AC-adaptern AC-E45HG. Använd inga andra typerv AC-adaptrar aftersom de kan orsaka Funktionstörningar.

Polaritet på adapterkontakten

Ror inte AC-adaptern när du ar fuktig om händerna.
- Anslut AC-adaptern ordentligt till ett lättätkomligt vagguttag. Om du skulle marka att AC-adaptern inte fungerar som den skå måste du genast koppla bort den frän vagguttaget.

Om torrbatterier

• Kasta inte batterierna i eld.
• Bär inte batterier tillsammans med mynt ell er andra metallforemål. Om batteriernas poler kortsluts kan det leda till riskabel upphetting.
• A nvänd inte nga batterier tillsammans med gamla.
• Blanda inte olika batterityper.
• När batterierna inte används under en langre tid bör du ta ur dem.
• Om du råkar ut För batteriläckage torkar du Först ur batterifacet frän batterisyra och sätter sedan i nya batterier. Tvätta dig noga om du fär batterisyra på dig.

Försiktighetsåtgård

Omsakerhet

• Skulle nagot foremål erler参加会议 komma in i CD-spelaren bör du genast koppla ur strömköllorna och lata kvalificerad personal kontrollera spelaren innan du använden den igen.
• Stoppa aldrig in nagot främande foremål i DC IN 4.5 V-kontakten (ingäng for extern stromkälla).

Om CD-spelaren

• Håll linsen på CD-spelaren ren och rör aldrig vid den. Linsen skadas lätt och du riskerar att CD-spelaren inte fungerar som den ska.
  Lagg aldrig nagot tungt foremål ovanpå CD-spelaren; det kan skada bade skiva och spelare.
• Lämna aldrig CD-spelaren på en plats nagarVMekkallor,lleridirekt solljus. Inte heler på en dammig plats eller daret finns mycket sand uller ar fuktigtller regnar. Spelarenfarinte heller utsattas for mekaniska stotar.Lagg den heler inte på ett underlag som inte ar plant.Tank oksa på att inte lamna spelaren i en bil med stangda fonster (dar det kan bl mycket varmt).
• Om CD-spelaren orsakar störningar i radio eller TV-mottagning kan du stänga av CDspelaren eller flytta den fran radion eller TV:n.
• Skivor, som inte har standardformat (t.ex. hjär'ter stjärnformade ellerFYrkantiga), kan inte spelas upp pa den HAR CD-spelaren. Om du anda gör det riskerar du att skada spelaren. Använd inte sādana skivor.

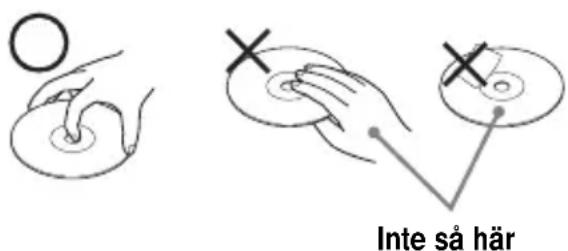

Hantering av CD-skivor

F atta alltid CD-skivor om kanterna; ror aldrig skivans yta.
- Klistra inte papper eller fäst tejp på CDskivorna.

• Utsatt aldrig CD-skivor für direkt solljus eller varmekällor som t.ex. varmluftsutslapp. Lämna inte CD-skivor i en bil som ar parkerad i direkt solljus.

Om hörlunar och öronsäckor Trafiksäkerhet

Använd inte hörlunar/öronsnäckor medan du kör, cyklar eller framforett motorfordon. Förutom att det ar direkt trafikfarligt ar det forbjudet i vissaalander.Det kan dessutom vara farligt att lyssna pa allt for hog musik medan du promenerar, speciellt vid overgangsstallen.Du bor vara mycket forsiktig erler helst gora ett uppehall i lyssnandet i riskfyllda situationer.

Färebygga hörskador

Undvik att lyssna på hög musik med hörlunar/öronsnäckor. Öronexperter avråder från langvarig lyssning på hög volym. Om du skulle börja höra att ringande ljud i öronen bör du sänka volymen eller allra helst sluta lyssna.

Visahansyn

Häll volymen på en lagom niva. Då kan du hörä ljuden frän omgivningen samtidigt som du lyssnar. Dessutom undviker du att störa folk omkring dig.

Underhäll

Rengöring av höljet

Använd en mjuk duk lätt fuktad med vatten erllerett milt tvattmedel.Använd aldrig alkoholer,bensin ellerr fortunningsmedel.

Felsökning

Skulle nagot problem kvarsta after att du gattigenomenna symptomista,kontaktar du din纳税aste Sony-aterforsaljare.

Symptom	Orsak och/eller Åtgårder
Volymen ökar inte trots att du tryckt på VOL + flera gänger.	→Om "AVLS" blinkar i teckenfönstret trycker du in SOUND/AVLS tills "AVLS OFF" visas i teckenfönstret. (sid. 22)
Inget ljud, eller bara störande ljud hör.	→Anslut kontakterna ordentlich. (sidan 11)→Kontakterna är smutsiga. Rengör dem regelbundet med en mjuk och torr trasa.
Vissa filer kan inte spelas upp.	→Du har fösörtt att spela upp filer som sparats i ett format som inte är kompatibelt med den här CD-spelaren. (sidan 6)
Uppspelningsstiden är fört kört;när du driver encheten med torrbatterier.	→Kontrllerera att du använder alkaliska batterier och inte manganbatterier. (sidan 24)→Byt ut batterierna mot nya LR6 (storlek AA) alkaliska batterier. (sidan 24)
"Lo batt" visas i teckenfönstret. CD-skivan spelas inte upp.	→Byt ut batterierna mot nya LR6 (storlek AA) alkaliska batterier. (sidan 24)
"HI dc In" visas i teckenfönstret.	→Du använder en AC-adapter som ger högre utspänning än den medfoljande eller den som rekommenderas. Använd bara den AC-adapter som medfoljer eller rekommenderas aller den bilbatterikabel som medfoljer aller rekommenderas. (sid. 30)
CD-skivan spelas inte upp eller "No disc" visas i teckenfönstret;när en CD-skiva har sats i CD-spelaren.	→Knapparna är laska. Skjut tillbaka HOLD-omkopplaren. (sidan 22)→CD-skivan är smutsig aller felaktig.→Kontrullera att CD-skivan har sats i med etiketten vänd uppät. (sidan 11)→Det har bildats kondens i spelaren. Använd inte spelaren under nagra timmar sä att fukten hinner avdunsta.→Stäng batterifackets lock ordentlich. (sidan 24)→Kontrullera att du har vänd batterierna rätt. (sidan 24)→Anslut AC-adaptern ordentlich till ett vägguttag. (sidan 11)→Tryck på ➔nagra sekunder after det att du har anslutit AC-adaptern.→CD-R/RW-skivan är tom.→Något problem har uppstätt med kvaliteten på CD-R/RW-skivan, med inspelningsenheten aller dess programvara.→Filer i två eller flera format finns inspelade på samma CD-R/RW-skiva. (sidorna 6, 7)
"HOLD" blinkar i teckenfönstret;när du trycker på en knapp och CD-skivan spelas inte upp.	→Knapparna är laska. Skjut tillbaka HOLD-omkopplaren. (sidan 22)

(fortsattning)

Felsökning

Symptom	Orsak och/eller átgärder
Uppspelningen startar是从den punkt)där du stoppade.(resume - Återupptagen upspelning)	→Funktionen für äterupptagen upspelning (Resume)är aktiverad.Vill du starta upspelningen frän det Första spåret trycker du pä»i stoppläget och häller den nedtryckt tills upspelningen avdet Första spåret börjar.Du kan också öppna locket på CD-spelaren.Du kan även koppla ur alla strömköllor och sedan sätti i batterierna erller ansluta AC-adapternigen. (sid. 11, 12, 24)
Ett frasande eller rasslande ljud hörs frän CD-skivan.	→Stäng batterifackets lock ordentligt. (sidan 24)
När du använderspelaren med att anslutestereosystem blir det störninger i ljudet.	→Justera volymen på CD-spelaren och den anslutna utrustningen.(sidan 23)
Under upspelning av en ATRAC CD- erler en MP3 CD-skiva roterar inte CD-skivan, men ljudet hörs som vanligt.	→CD-spelarenär konstruerad sä att den stannar ATRAC CD- ochMP3 CD-skivorna under upspelningen.Det minskarströmforbrukningen.Det är alltså inget fel på spelaren.
"NO FILE"visas teckenfönstret after att du tryckt på»II, erler när locket till CD-spelaren har stängts.	→Det finns inga ATRAC3plus/ATRAC3/MP3-filer på CD-skivan.Du använden CD-RW-skiva vars information har raderats.→CD-skivan är smutsig.
När du stänger locket till CD-spelaren börjar CD-skivan att rotera.	→CD-spelarenläser informationen på CD-skivan.Det är alltså ingetfel.
LCD-teckenfönstret är svårt att se eller upddateraslangsammare.	→Du använder CD-spelaren där det är for varmt (över 40°C) ellerdär det är for kallt (under 0°C). I rumstemperatur fungerarteckenfönstret som vanligtigen.
""blinkar snabbitteckenfönstret och du kaninte hitta början av spåreteller den önskade punkten i spåret.	→CD-spelaren har växlat till laget für upspelning avbokmärkesmärkta spår.Tryck flera gänger på P MODE/tills""inte langre visas i teckenfönstret.

Specificationer

System

Compact Disc digitalt ljudsystem

Laserdiod

Material: GaAlAs

Väglängd: = 780nm

(Denna utniva ar upmatt pa ett avstand av 200 mm fran objektivlinsens yta pa det optiska pickupblocket med 7 mm oppning.)

D-A konvertering

1-bits kvartsstyrd tidkontroll

Frekvensomfang

20 - 20 000 Hz _-2^+1 dB (uppmatt enl. JEITA CP-307)

Utsignaler (vid 4,5 V inpänning)

Örsonnäckor (stereo-minijack)

Ca. 5mW + Ca 5mW vid 16Ω

(Ca. 1,5mW + Ca 1,5 mW vid 16 Ω)*

*For kunderi Europa

Strömfürbrukning

Områdeskoden För den modell du köpt finns uppe till vänster vid streckkoden på forpackningen.

Tva LR6-batterier (storlek AA): 1,5 V DC·2
A C-adapter (DC IN 4.5 V-kontakt):

Modellerna U, U2, CA, CA2, E92, MX2,

TW2 och CA2/C: 120V 60Hz

Modellerna CED, CED/4, CE7, CE7/C, EE,

EE1, E, E13 och E13/2: 220-230 V, 50/60 Hz

Modell CEK: 230V 50Hz

Modell AU2: 240V 50Hz

Modellerna EU8, EU8/C, JE.W, JEB, E18,

KR4 och EE8: 100-240 V, 50/60 Hz

Modell HK4: 230V 50Hz

Modell CNA: 220V 50Hz

Batterilivslängd\*1 (ca. timmar)

(När du använder CD-spelaren på att plant och stabilt underlag)

Uppspelningstiden varierar beroende på hur du anvander CD-spelaren.

När du använder två alkaliska LR6-batterier** från Sony (SG) (tillverkade i Japan)

funktionen G-PROTECTION "1" "2"
Ljud-CD-skivor 48 45
ATRAC3plus-filer*2	77 77
MP3-filer*3	72 72

1 Uppmatt värde gentemot standarden JEITA (Japan Electronics and Information Technology Industries Association)
2 Inspelad med 48 kbps eller 64 kbps
*3 Inspelad med 128 kbps

Drifttemperatur

5^ - 35^

Dimensioner (b/h/d) (exclusive utstickende delar och kontroller)

Ca. 136· 26· 150mm

Vikt (utan tillbehör)

Ca. 220g

Amerikanska patent och patent i andra licensor ar licensierade fran Dolby Laboratories.

Ratt till andringar av design och specifikationer forbehalles.

Extra tillbehör

AC-adapter AC-E45HG

Aktiva högtalare SRS-Z1

Bilbatterikabel DCC-E345

Bilbatterikabel med DCC-E34CP

bilanslutningsset

Örnsnäckor (utom für kunder i Frankrike)

MDR-E931LP

MDR-EX71SL

MDR-Q55SL

Örnsnäckor (für kunder i Frankrike)

MDR-E808LP

Det kan hända att din Återförsäljare inte for alla dessa tillbehör. Återförsäljaren kan ger information om vilka tillbehör som finns tillgangliga i ditt land.

http://www.sony.net/
