BRUKSANVISNING MF 032432 MIELE

Monteringsanvisning: modul 3 dosering av flytande medel 7-11 och vattenåtervinning (WRG)

• 1 kodningsstik MFM 53X

• 1 ledningsbundt 48X-41X

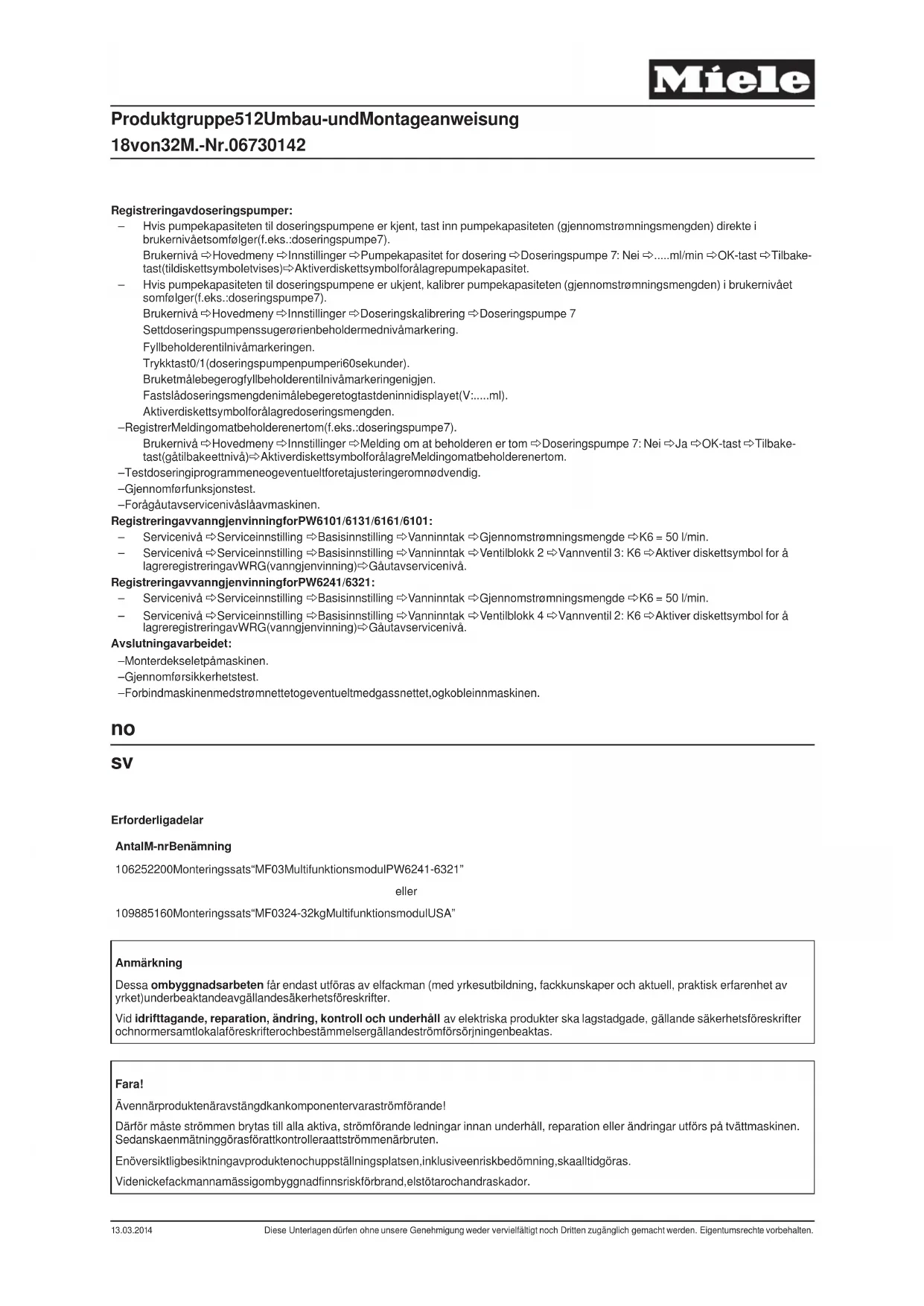

Antal M-nr Benämning 1 06252200 Monteringssats “MF03 Multifunktionsmodul PW6241-6321” eller 1 09885160 Monteringssats “MF03 24-32 kg Multifunktionsmodul USA” Anmärkning Dessa ombyggnadsarbeten får endast utföras av elfackman (med yrkesutbildning, fackkunskaper och aktuell, praktisk erfarenhet av yrket) under beaktande av gällande säkerhetsföreskrifter. Vid idrifttagande, reparation, ändring, kontroll och underhåll av elektriska produkter ska lagstadgade, gällande säkerhetsföreskrifter och normer samt lokala föreskrifter och bestämmelser gällande strömförsörjningen beaktas. Fara! Även när produkten är avstängd kan komponenter vara strömförande! Därför måste strömmen brytas till alla aktiva, strömförande ledningar innan underhåll, reparation eller ändringar utförs på tvättmaskinen. Sedan ska en mätning göras för att kontrollera att strömmen är bruten. En översiktlig besiktning av produkten och uppställningsplatsen, inklusive en riskbedömning, ska alltid göras. Vid en icke fackmannamässig ombyggnad finns risk för brand, elstötar och andra skador. Produktgruppe 512 Umbau- und Montageanweisung 18 von 32 M.-Nr. 06730142 13.03.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x Fara! Skyddsledarfunktionen i tvättmaskinen kan sättas ur spel genom felaktig montering av höljet. Skyddsledarfunktionen ska återställas vid monteringen av höljets delar. Utför en elektrisk säkerhetskontroll. Fara! Vid monteringen får beröringsbara, ledande komponenter som inte är anslutna till skyddsledaren inte ha någon skyddsledarförbindelse (dubbel eller förstärkt isolering). Detta ska kontrolleras genom mätning av korrekt isoleringsmotstånd och korrekt beröringsström. Anmärkning Monteringssatsen, m.nr 06197490, är avsedd för PW 6241 samt PW 6321 och innehåller:

• 1 förbindelsekablar grön-gul 0,75 x 240

• denna monteringsanvisning “Modul 2 dosering av flytande medel 7-12”, m.nr 06730142. Anmärkning Monteringssatsen, m.nr 09885130, är avsedd för PW 6241 samt PW 6321 och innehåller:

• denna monteringsanvisning “Modul 2 dosering av flytande medel 7-12”, m.nr 06730142. Produktgruppe 512 Umbau- und Montageanweisung 19 von 32 M.-Nr. 06730142 13.03.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Bildförteckning: – Bild 1, montera kabelgenomföringarna på förbindelselisten – Bild 2, montera elektronik EZL 230 (a) – Skilj tvättmaskinen från elnätet och i förekommande fall från gasnätet och säkerställ att den inte kopplas in oavsiktligt. – Skruva ut en skruv från vardera vänster och höger sida på ovansidan av maskinens topplock. – Lyft topplocket några centimeter vid fronten, skjut det bakåt och haka på detta sätt ur centreringskonerna på topplockets baksida ur förbindningslisten. – Lyft bort topplocket uppåt från höljet. – Montera elektronik EZL 230 (a), adapter EV 230 (bild 2) och kabelgenomföringarna (bild 1). – Förlägg elektronik EZL 230 (a) och adapter EV 230 (bild 2) såsom kopplingsschemat visar. – Flytta förbindelsen till elektronik EZL 230 46X från 2N1L till 3N1L. Förlägg och anslut kabelstammarna:

Obs! Kabelstammarna för belastningsström och styrström ska förläggas skilda från varandra för att undvika störningar i styrledningarna (elektromagnetisk kompatibilitet). Förlägg överflödiga ledningslängder motlöpande för att undvika antennverkan hos ledningarna. Logga in (dvs. installera) modul 3 för dosering av flytande medel 7-11: – Välj Servicenivå tHuvudmeny tSer viceinställningar tLogga in modul tEZL (extra styrkort) med kodning 3 tLogga in modul? tOK-knapp tDiskettsymbolen för att spara inloggningen. – Aktivera doseringsindikeringen. Välj Servicenivå tHuvudmeny tSer viceinställningar tGrundinställningar tDosering tIndikering dosering: från ttill tOK-knapp tKnappen Tillbaka (gå tillbaka en nivå) tDiskettsymbolen för att spara den aktiverade doseringsindikeringen.

Anmärkning Via den aktiverade doseringsindikeringen kan användaren välja till och välja bort doseringen. Utan doseringsindikering bestämmer endast det pågående programmet om och hur doseringen ska ske. – Stäng av tvättmaskinen för att lämna serviceläget. Logga in (dvs. installera) doseringspump: – Om doseringspumparnas kapacitet är känd ska kapaciteten anges direkt i driftansvarigs nivå (t ex: Doseringspump 7). Driftansvarigs nivå tHuvudmeny tInställningar tMatningskapacitet doseringspump tDoseringspump 7: nej t.....ml/min tOK- knapp tKnappen Tillbaka (tills diskettsymbolen visas) tDiskettsymbolen för att spara kapaciteten. – Om doseringspumparnas kapacitet är okänd ska doseringspumparna kalibreras i driftansvarigs nivå (t ex: Doseringspump 7). Driftansvarigs nivå tHuvudmeny tInställningar tDoseringskalibrering tDoseringspump 7. Placera doseringspumpens suglans i en behållare med nivåindikering (streck). Fyll behållaren upp till strecket. Tryck på knappen 0/1 (doseringspumpen arbetar under 60 sekunder). Fyll åter behållaren upp till strecket med hjälp av ett mätglas. Notera doseringsmängden i mätglaset och ändra ml-värdet, (V:.....ml). Diskettsymbol för att spara doseringsmängden. – Registrera indikering för tom doseringsbehållare (t ex: Doseringspump 7). Driftansvarigs nivå tHuvudmeny tInställningar tDoseringsbehållare tom tDoseringspump 7: nej t ja tOK-knapp tKnappen Tillbaka (gå tillbaka en nivå) tDiskettsymbol för att spara indikeringen om tom doseringsbehållare. – Kontrollera doseringen i programmen och ställ in den vid behov. – Genomför ett funktionstest. – Stäng av tvättmaskinen för att lämna serviceläget. Logga in vattenåtervinning för PW 6101/6131/6161/6101: – Servicenivå tSer viceinställningar tGrundinställningar tVattentillopp tGenomflödesmängd tK6 = 50 l/min. – Servicenivå tSer viceinställningar tGrundinställningar tVattentillopp tVentilblock 2 tVattenventil 3: K6 tDiskettsymbolen för att spara tLämna serviceläget. Logga in vattenåtervinning för PW 6241/6321: – Servicenivå tSer viceinställningar tGrundinställningar tVattentillopp tGenomflödesmängd tK6 = 50 l/min. – Servicenivå tSer viceinställningar tGrundinställningar tVattentillopp tVentilblock 4 tVattenventil 2: K6 tDiskettsymbolen för att spara tLämna serviceläget. Produktgruppe 512 Umbau- und Montageanweisung 20 von 32 M.-Nr. 06730142 13.03.2014 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Avsluta servicearbetet: – Montera tillbaka tvättmaskinens topplock. – Genomför en säkerhetskontroll. – Anslut tvättmaskinen till elnätet och i förekommande fall till gasnätet och koppla in den.
