Produkttyp	Anslutningskort för plasmaskärm
Märke	Panasonic
Modell	TY42TM6A
Skärmkompatibilitet	37 tum (plats 1, 2), 42 tum (plats 1, 2), 50 tum (plats 1, 2, 3)
Antal stödda platser	2 eller 3 beroende på skärmens storlek
Medföljande tillbehör	Funktionsetikett, utbytesinstruktioner, täckplatta för plats, 4 skruvar
Anslutningskabel	Använd endast medföljande kabel
Elektriska egenskaper	Strömförsörjning via plasmaskärmen (ingen egen strömförsörjning)
Strömförbrukning	Försumbar (drivs av skärmen)
Mått (ungefär)	10 cm x 5 cm x 1 cm
Vikt (ungefär)	50 g
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	20 % till 80 % (utan kondensation)
Huvudfunktioner	Ansluter externa enheter till plasmaskärmen via expansionsplatsen
Underhåll och rengöring	Demontera inte; rengör med en torr, mjuk trasa; undvik fukt
Säkerhet	Koppla bort skärmen före installation; undvik elektrostatiska stötar; modifiera inte
Reservdelar	Fästskruvar (4); täckplatta för plats; funktionsetikett
Reparationsmöjlighet	Endast byte av auktoriserad fackman
Byteinstruktioner	Ta bort det befintliga kortet och sätt i det nya i den frigjorda platsen
Modellnummer	TY42TM6A

Vanliga frågor - TY42TM6A PANASONIC

Är detta anslutningskort kompatibelt med alla Panasonic plasmaskärmar?

Nej, det är kompatibelt med specifika 37, 42 och 50 tumsskärmar. Kontrollera tillgängliga platser på din skärm.

Hur installerar jag kortet TY42TM6A?

Koppla bort skärmen, ta bort det befintliga kortet, sätt i det nya kortet i den lediga platsen, och återanslut. Följ medföljande instruktioner.

Vilka tillbehör medföljer kortet?

Förpackningen innehåller en funktionsetikett, byteinstruktioner, en täckplatta för plats och fyra skruvar.

Kan jag använda en annan kabel än den medföljande?

Nej, för att undvika problem, använd endast den anslutningskabel som medföljer kortet.

Var ska funktionsetiketten placeras?

Etiketten ska placeras på baksidan av plasmaskärmen, nära expansionsplatsen.

Vad gör jag om det luktar bränt eller uppstår onormalt ljud?

Stäng genast av skärmen och koppla bort den. Kontakta en auktoriserad serviceverkstad.

Kan jag installera kortet själv?

Ja, installationen är enkel om du följer instruktionerna. Se till att ladda ur statisk elektricitet innan du rör vid kontakterna.

Tillför detta kort extra funktioner till min skärm?

Ja, det gör det möjligt att ansluta ytterligare externa enheter via skärmens expansionsplats.

Hur många expansionsplatser har min skärm?

Det beror på storleken: 37 tumsskärmen har 2 platser, 42 tumsskärmen har 2, och 50 tumsskärmen har 3.

Vad gör jag om kortet inte känns igen av skärmen?

Kontrollera att kortet är korrekt isatt och att skärmen är kompatibel. Starta om skärmen efter installationen.

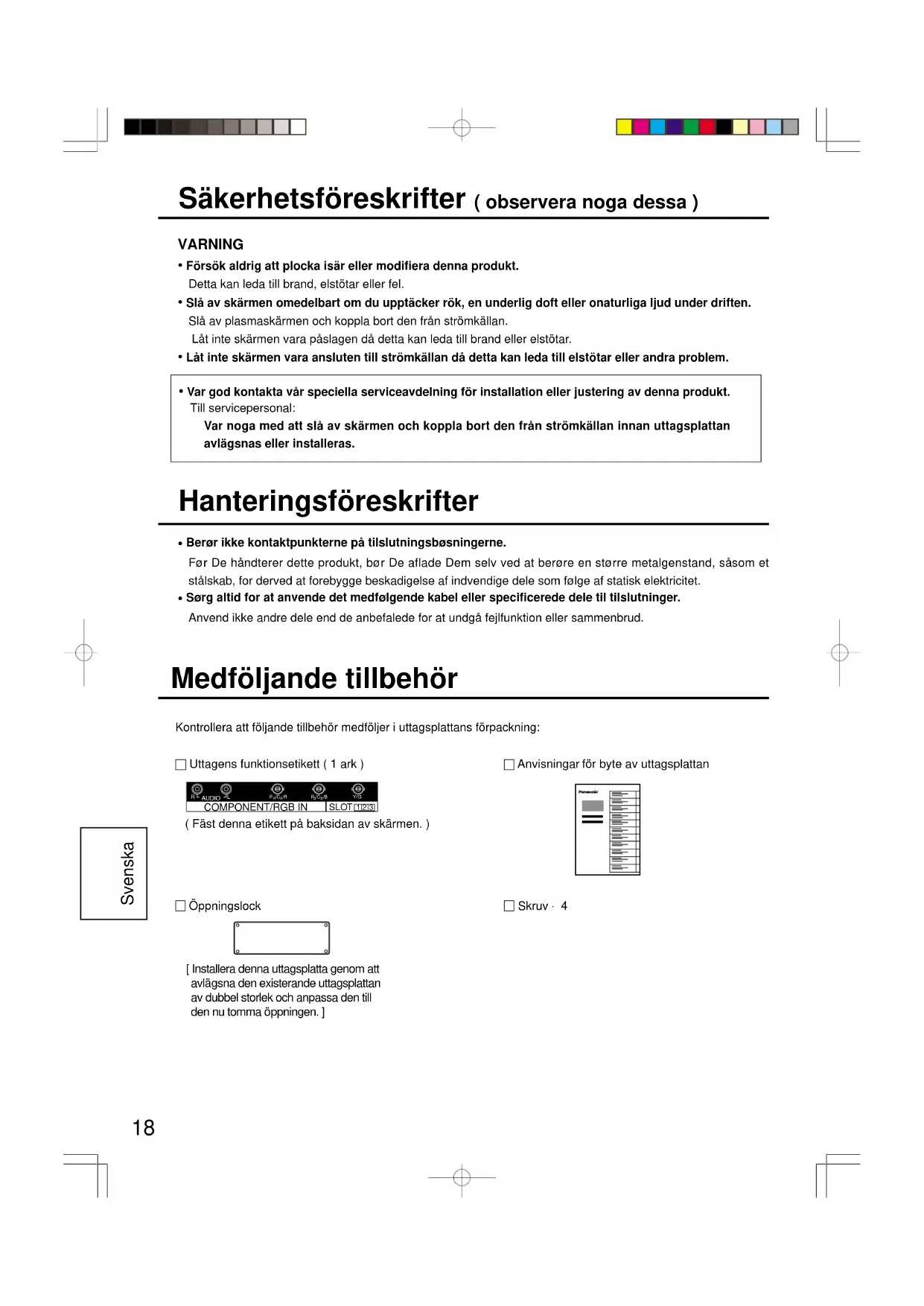

BRUKSANVISNING TY42TM6A PANASONIC

• Slä av skärmen omedelbart om du upptäcker rök, en underlig doft aller onaturliga ljud under driften.

Slá av plasmaskármen och koppla bort den fran strömköllan.

Lat inte skarmen vara paslagen da detta kan leda till brand ellstotar.

• Lat inte skärmen vara ansluten till stromkällan dà detta kan leda till elstötar aller andra problem.

• Var god kontakta var speciella serviceavdefining for Installation aller justering avenna Produkt.

Till servicepersonal:

Var noga med att slá av skärmen och koppla bort den fran strömköllan innan uttagsplattan avlågsnas eller installereras.

Kontrollera att foljande tillbehör medfoljer i uttagsplattans forpackning:

Uttagens Funktionsetikett (1 ark)

Anvisiningar for byte av uttagsplattan

[Installera denna uttagsplatta genom att avlagsna den existerande uttagsplattan av dubbel storlek och anpassa den till den nu tomma oppningen.]

Öppningsnr. pá plasmaskármen kompatibla med uttagsplattor.

37tum Öppning 1, Öppring 2
42tum 50tum	Öppning 1, Öppning 2, Öppring 3

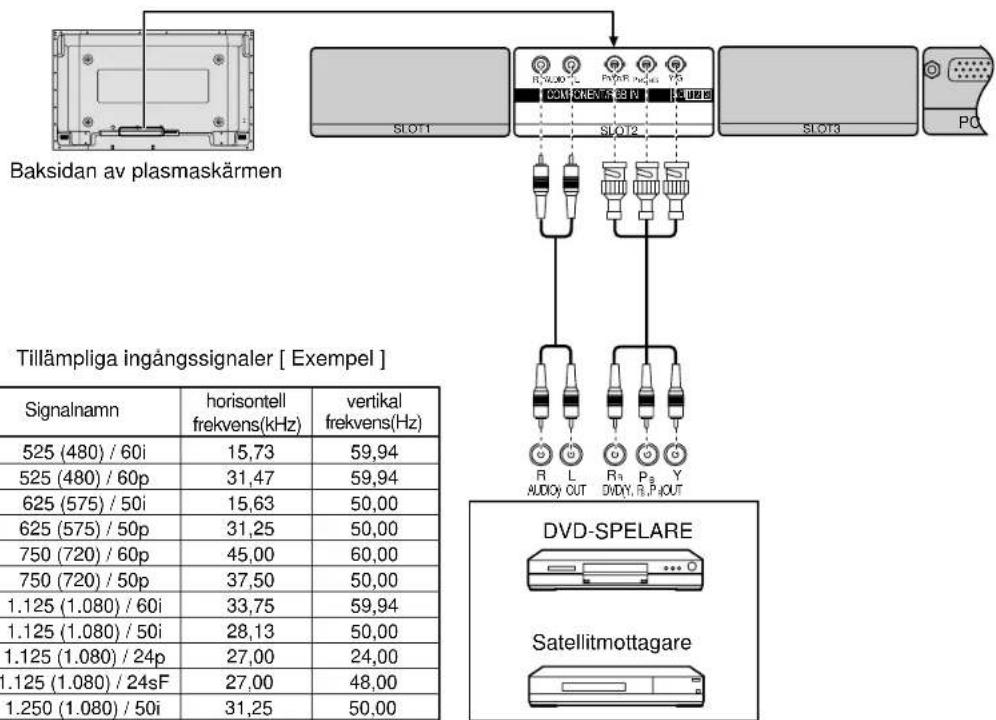

Anslutningar

Anm:

(1) Extra utrusting, kablar och adapterkontakter som visas medfoljer inteennaenhet.
(2) Vi Hanvisar till braksanvisingen som medfoljer plasmaskarmen for detaljer om kompatilitet med ingangssignaler.
