Type de produit	Carte de connexion pour écran plasma
Marque	Panasonic
Modèle	TY42TM6A
Compatibilité écrans	37 pouces (fentes 1, 2), 42 pouces (fentes 1, 2), 50 pouces (fentes 1, 2, 3)
Nombre de fentes supportées	2 ou 3 selon la taille de l'écran
Accessoires fournis	Étiquette de fonction, instructions de remplacement, cache de fente, 4 vis
Câble d'interconnexion	Utiliser uniquement le câble fourni
Caractéristiques électriques	Alimentation via l'écran plasma (aucune alimentation propre)
Consommation	Négligeable (alimenté par l'écran)
Dimensions (approx.)	10 cm x 5 cm x 1 cm
Poids (approx.)	50 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Fonctions principales	Connecte des périphériques externes à l'écran plasma via la fente d'extension
Entretien et nettoyage	Ne pas démonter ; nettoyer avec un chiffon sec et doux ; éviter l'humidité
Sécurité	Débrancher l'écran avant installation ; éviter les chocs électrostatiques ; ne pas modifier
Pièces détachées	Vis de fixation (4) ; cache de fente ; étiquette de fonction
Réparabilité	Remplacement uniquement par un professionnel agréé
Instructions de remplacement	Retirer la carte existante et insérer la nouvelle dans la fente libérée
Numéro de modèle	TY42TM6A

FOIRE AUX QUESTIONS - TY42TM6A PANASONIC

Cette carte de connexion est-elle compatible avec tous les écrans plasma Panasonic ?

Non, elle est compatible avec les écrans de 37, 42 et 50 pouces spécifiques. Vérifiez les fentes disponibles sur votre écran.

Comment installer la carte TY42TM6A ?

Débranchez l'écran, retirez la carte existante, insérez la nouvelle carte dans la fente libre, puis rebranchez. Suivez les instructions fournies.

Quels accessoires sont fournis avec la carte ?

L'emballage contient une étiquette de fonction, les instructions de remplacement, un cache de fente et quatre vis.

Puis-je utiliser un câble autre que celui fourni ?

Non, pour éviter des anomalies, utilisez uniquement le câble d'interconnexion fourni avec la carte.

Où apposer l'étiquette de fonction ?

L'étiquette doit être apposée à l'arrière de l'écran plasma, près de la fente d'extension.

Que faire si une odeur de brûlé ou un bruit anormal se produit ?

Mettez immédiatement l'écran hors tension et débranchez-le. Contactez un service d'entretien agréé.

Puis-je installer la carte moi-même ?

Oui, l'installation est simple si vous suivez les instructions. Veillez à vous décharger de l'électricité statique avant de toucher les contacts.

Cette carte apporte-t-elle des fonctionnalités supplémentaires à mon écran ?

Oui, elle permet de connecter des périphériques externes supplémentaires via la fente d'extension de l'écran.

Combien de fentes d'extension mon écran possède-t-il ?

Cela dépend de la taille : l'écran 37 pouces a 2 fentes, le 42 pouces en a 2, et le 50 pouces en a 3.

Que faire si la carte n'est pas reconnue par l'écran ?

Vérifiez que la carte est correctement insérée et que l'écran est compatible. Redémarrez l'écran après l'installation.

MODE D'EMPLOI TY42TM6A PANASONIC

Précautions relatives à la sécurité ( à respecter impératifement )

AVERTISSEMENT

• Ne tentez pas de démonter ni de modifier cet apparéil.
  Cela afin d'éviter les risques d'incendie, de secousse électricque ou d'anomalie.
• Si vous sentez une oedur de fumée ou une oedur anormale, si des bruits inhabituels se produit pendant le fonctionnement, mettez immédiatement l'écran hors tension.
  Mettez l'écran à plasma hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.
  Pour éviter tout incendie et toute secousse électrique, ne conservez pas l'écran sous tension.
• Pour éviter toute secousse électrique et tout risque similaire, ne conservez pas la fiche du cordon d'alimentation de l'écran branchée sur une prise secteur.
• Pour l'installation ou la modification de cet articleil, prendre contact avec le service d'entretien désigné.

A l'attention du personnel d'entretien:

Avant d'insteller ou de déposer la carte de connexion, assurez-vous que l'écran est hors tension et débranche la fiche du cordon d'alimentation au niveau de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur.
  Pour éviter que les organes internes ne soient endommagés par une décharge d'électricité statique, avant de manipuez l'appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger de l'électricité statique que vous portez.
• Pour effectuer l'interconnexion, n'utilise que le cable fourni et les pièces prescrités.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune piece autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

□ Etiquette de fonction de la carte de connexion (1 piece)

(Apposer I'etiquette à l'arrière de I'ecran.)

□ Instructions de remplacement de la carte de connexion

Cache de fente

[ Pour installer cette carte de connexion, retirez la carte double presente dans l'appareil et introduizez celle-ci dans la fente ainsi libérée.]

Vis·4

Numéro des fentes du PDP qui sont compatibles avec les cartes accessoires.

37 pouces Slot1 , Slot2
42 pouces 50 pouces Slt1 , Slot2 , Slot3

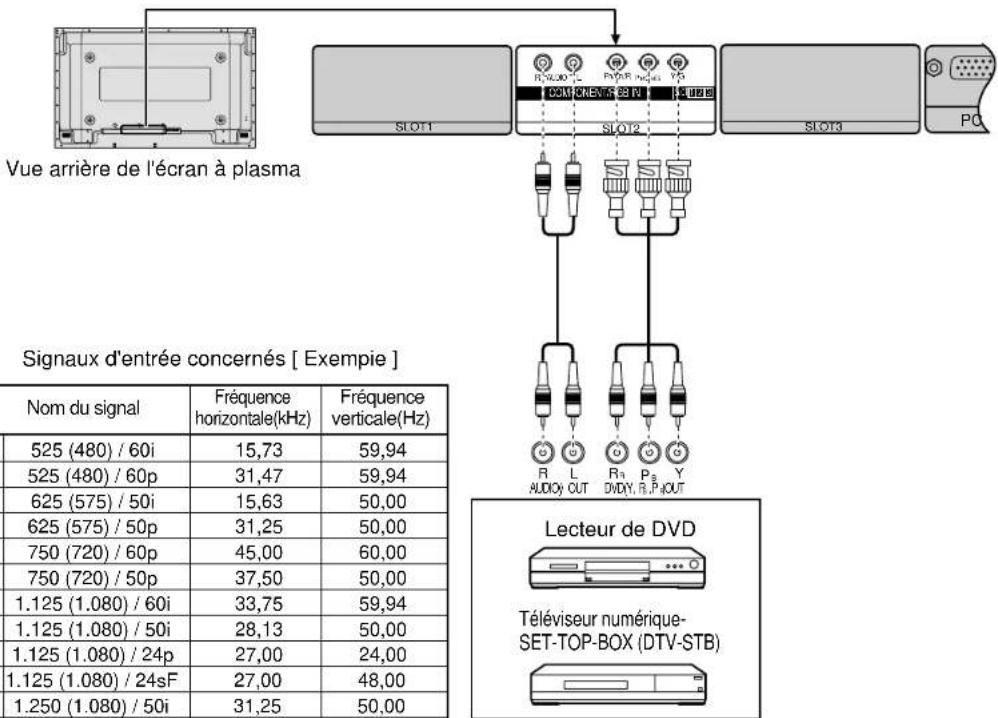

Raccordements

Fannnns

Remarques:

(1) Les apparèts et les cables et les adaptateurs montrés ne sont pas fournis avec cet apparèil.
(2) Pour de plus amples détails concernant la compatibilité avec les signaux d'entrée, reportez-vous au mode d'emploi qui accompagne l'écran à plasma.
