Produkttyp	Dränkbar pump för rent eller smutsigt vatten
Avsedd användning	Dränering i hem och trädgård, pumpning av behållare, bassänger, pooler, dräneringsbrunnar, översvämmade lokaler, bevattning
Tillåtna vätskor	Rent vatten eller vatten med upp till 5 % suspenderade partiklar, maximal kornstorlek enligt tekniska data
Maximal vätsketemperatur	35 °C
Elanslutning	230 V ~ 50 Hz, skydd med jordfelsbrytare (RCD) ≤ 30 mA
Driftsätt	Automatisk med justerbar flottörbrytare (förutom modell TP 6600)
Tryckanslutning	Vinklad anslutningsdel med multipassadapter för olika slangdiametrar
Handtag/upphängning	Handtag/upphängningsögla för transport och fastsättning av ett rep
Strömkabel	Med kontakt, längd ej specificerad
Luftavledning	Ja, beroende på modell
Installationsmått	Cirka 50 cm × 50 cm (fritt utrymme krävs)
Skydd mot torrkörning	Termiskt motorskydd, automatisk avstängning vid överhettning
Invändig rengöring	Skölj med rent vatten, rengör pumphjulet efter att pumpens botten tagits bort
Vinterförvaring	Demontera och förvara frostfritt (risk för frostskador)
Reparationer	Överlåtas uteslutande till kvalificerad elektriker; serviceadress beroende på land
Avfallshantering	Får inte kastas i hushållsavfall, återvinn på återvinningscentral (WEEE-direktivet)

Vanliga frågor - TP 7500 SI METABO

Hur installerar jag Metabo TP 7500 SI-pumpen korrekt?

Montera handtaget genom att fästa de två halvorna med medföljande skruvar. Anslut tryckledningen med hjälp av multipassadaptern och vinkelstycket. Fäst flottörbrytarens kabel så att den har minst 120 mm rörelsefrihet. Sänk ned pumpen något snett för att undvika luftfickor.

Vilken typ av vätska kan jag pumpa med denna pump?

Pumpen är konstruerad för rent vatten eller vatten med upp till 5 % suspenderade partiklar (maximal kornstorlek enligt tekniska data). Använd inte för dricksvatten, saltvatten, explosiva, brännbara, aggressiva eller hälsofarliga ämnen.

Hur justerar jag flottörbrytaren?

Flottörbrytarens kabelposition i kabelhållaren bestämmer nivåerna för start och stopp. En kort kabel minskar avståndet, en lång kabel ökar det. Se till att flottören kan röra sig fritt.

Vad gör jag om pumpen inte startar?

Kontrollera nätspänningen, kabeln, kontakten och säkringen. Se till att flottörbrytaren inte är blockerad. Om motorn har överhettats, vänta tills den svalnat (termoskyddet återställs automatiskt). Rengör pumphjulet om det är blockerat.

Hur rengör jag pumphjulet?

Koppla bort stickkontakten. Skruva loss stjärnskruvarna i bottenplattan, ta bort plattan (kläm ihop clipsen vid behov), rengör pumphjulet och montera tillbaka. Skölj pumpens insida genom att sänka ned den i rent vatten och låta den gå kort.

Hur förvarar jag pumpen vintertid?

Frost förstör apparaten eftersom den alltid innehåller vatten. Demontera pumpen och tillbehören och förvara dem frostfritt. Rengör pumpen noggrant före förvaring.

Vilken är den maximala temperaturen på pumpat vatten?

Vätskans temperatur får inte överstiga 35 °C. Varmare vatten kan skada pumpen och utgöra en risk för skållning.

Kan jag använda denna pump för dricksvatten?

Nej, pumpen är inte avsedd för dricksvattenförsörjning eller pumpning av livsmedel. Använd den endast för dränering och bevattning.

Vad gör jag vid frost?

Om pumpen har frusit, sätt den inte i drift. Låt den tina långsamt och kontrollera att den inte är skadad. Som förebyggande åtgärd, förvara den alltid frostfritt.

Hur ansluter jag tryckslangen?

Klipp av den minsta delen av multipassadaptern för att få en större slangdiameter (bättre flöde). Skruva fast adaptern på vinkelstycket, och sedan detta på tryckanslutningen. För in slangen och fäst den med en slangklämma.

BRUKSANVISNING TP 7500 SI METABO

Vi intygar att vi tar ansvar for att: djupbrunnpumpen med foljande typ- och serienummer uppfyller kraven i alla gällande direktiv och standarder. Medfoljande teknik dokumentation** - se nedan.

FI Suomi VAATIMUSTENMUKAISUUSVAKUUTUS

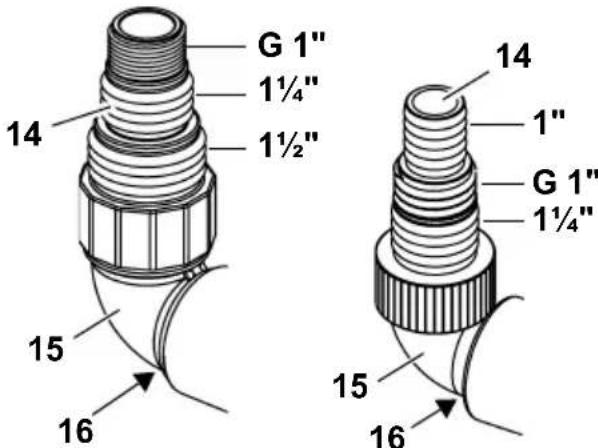

4.2 Tilslut trykledning

PS 18000 SN Alle andre modeller

1. Ved størst mulig valgt diameter på trykledning:

1 Nätkabel med Kontakt
2 Handtag/uphangningsogla
3 Flottör (inte vid TP 6600)
4 Insugsöppning

5 Pumphus
6 Tryckanslutting inkl. vinkelanslutting med multiadapter
7 Nivareglering flottor
8 Avluftning (position beroende pa modell)

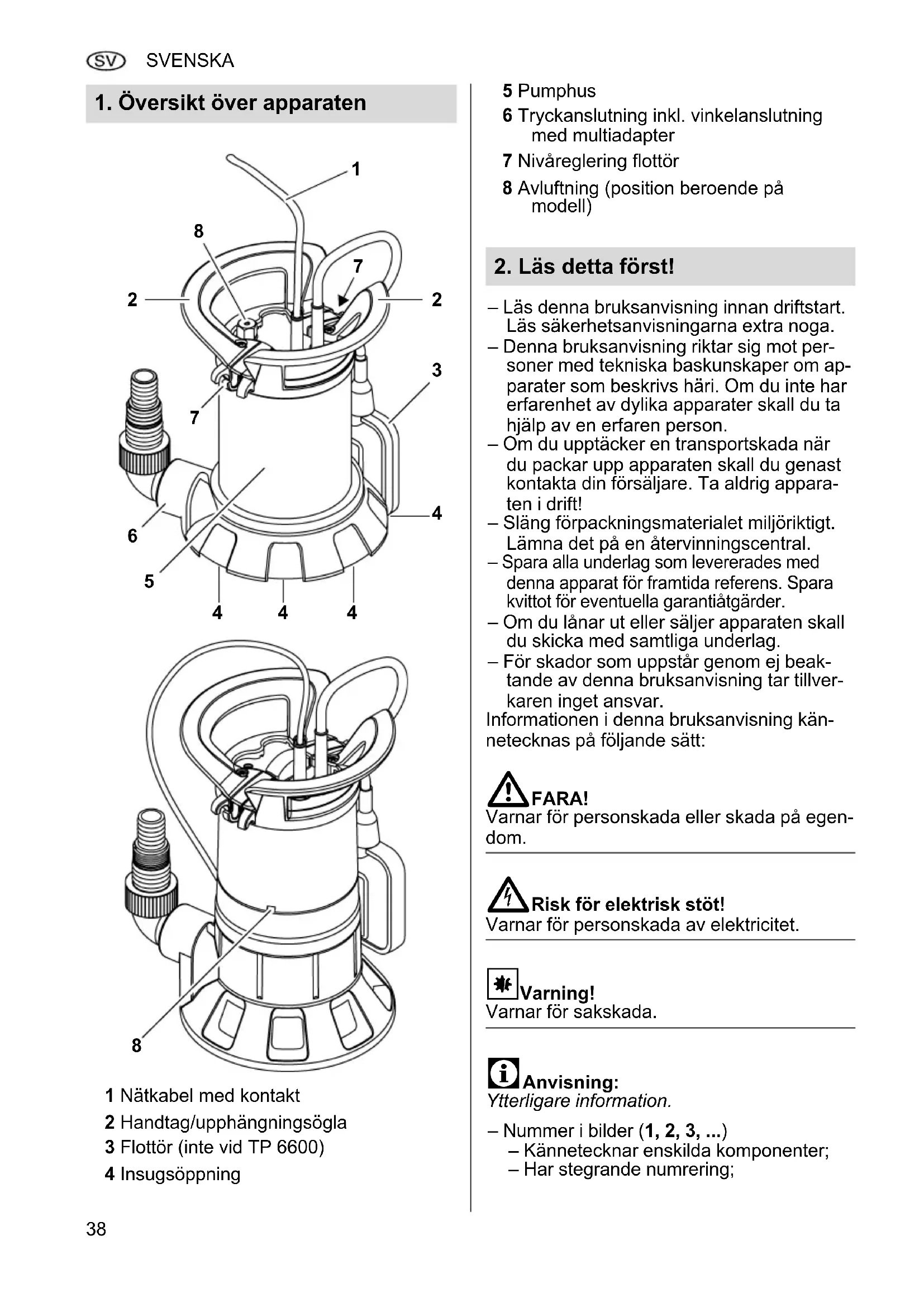

2. Läs detta Först!

• Läs denna bruksanvisning innan driftstart.
  Läs sakerhetsanvisningarna extra noga.
  Denna bruksanvisning riktar sig mot personer med tekiska baskunskaper om apparater som beskrivs har. Om du inte har erfarenhet av dylika apparater skall du ta hjälp av en erfaren person.
• Om du upptäcker en transportskada när du packar upp apparaten skall du genast kontakta din försäljare. Ta aldrig apparaten i drift!
  -Slang forpackningsmaterialiet miljoriktigt. Lamna det pa en atervinningscentral.
• Spara alla underlag som levererades medenna apparat for framtida referens. Sparakvittot for eventuella garantiatgärder.
• Om du l'anar ut uller saljer apparaten skall du skicka med samtliga underlag.
• For skador som uppSTAR genom ej beaktende avenna bruksanvisning tar tillverkaren inget ansyar.

Informationen ienna bruksanvisning kannetecknas pa foljande satt:

Varnar for personskada aller skada pa egendom.

• Kännetecknar enskildakomponenter;
  -Har stegrande numrering;

• Hanvisar till motsvarande nummer inom klammer (1), (2), (3), ... i angransande text.

• Anvisningar som måste beaktas i ordningsfoljd har stegrande numrering.

• Anvisningar som kan góras i valfri ordning kännetecknas av en punkt.
• Listor kännetecknas av att streck.

3. Sakerhet

3.1 Ändamälsenlig användning

Apparaten ar endast avsedd for privat bruk for tomming i hus och tradgård.

Tillaten transportvatska

Dränkbar pump for klart vatten: Klart vatten
Dränkbar pump for smutsigt vatten:

Klart aller smutsigt vatten

• Andelen partiklar i smutsigt vatten fär inte overstiga 5% .
• Partikelstorleken i smutsigt vatten fär inte overstiga maximal storlek angiven i Tekniska data.

All annan anvandning faller under ej andamalsenlig anvandning och ar ej tillaten.

Typiskt användningsområde

Tömming av behällare, vattenkar, simbassänger, schakt ihrer översvämmade utrymmen.
- Bevattning av tradgårdar och gräsmattor.

EJ ändamåsenlig användning

Apparaten ar ej avsedd for

• Transport av vatskor med en temperatur overstigande 35^
• Dricksvattenförsörjning aller transport av livsmedel.
• Transport av saltvatten.
• Transport av explosiva, brandfarliga, aggressiva aller hälsovädliga partiklar som fekalier.
• Kommersiell aller industriell användning.
• Kontinuerlig cirkulation (damm).

Personer (endast barn och unga) fär inte använda apparaten nar de har

• nedsatt fysisk och/eller mental hälsa,
• nedsatt sinnesföma,
• otillräcklig erfarenhet och/eller kännedorom om hantering av apparaten, eller
• inte har LAST och forstatt bruksanvisningen.

För skador som uppSTAR genom ej ändamällenig användning övertar tillverkaren inget ansvar.

Genom ej ändamåsenlig användning, forändring av apparaten eller genom att använda delar som inte ár godkända av tillverkaren, kan oförutsedda skador uppsta!

3.2 Allmanna sakerhetsanvis- ningar

• Beakta följande sakerhetsanvisningar vid användning avenna apparat for att undvika fara for person eller sakskada.
• Beakta gällande foreskrifter eller arbetarskyddsforeskrifter for hantering av dränkbara pumpar.
• Ratta dig after bestammelserna enligt DIN VDE 0100 -702, -738 vid användning i simbassänger och dammar och i deras skyddsområde.

Beakta vid behov även lokala foreskrifter.

• Apparaten maste avsakras med en jordfelsbrytare (RCD) med en felstrom pa max 30mA .

Allman fara!

Använd inte apparaten Near personer ar i kontakt med vatskan som pumpas (t. ex. i simbassänger aller damm)!

Följande restrisker uppstar vid drift med dränkbara pumpar - de kan inte helt uteslutas ens med sakerhetsaatgärder.

Fara vid yttre paverkan!

Använd inte apparaten i explosionsfarliga områden aller i narheten av brandfarliga vätskor aller gaser!

Om tryckbrytarens avstängningstryck intestas på grund av tatsächtryckforhällanden eller en defekt tryckbrytare kan vattnet innate i apparaten varmas upp genom den interna cirkulationen.

Det kan leda till skador och otattheter pa apparaten och anslutningsledningarna. Dar kan hett vatten slappas ut. Skallningsrisk!

" Apparaten fär köras max 5 minutes mot en stängd tryckledning.
" Skilj apparaten fran el-natet och lát den svalna. Innan anlaggningen tas i drift igen skall dess felfria Funktion kontrolleras av fackpersonal.

Fara for elektricitet!

Ta inte i stickkontakten med vata hander! Dra alltid ut natakontakten genom att dra i kontakten, inte i kabeln.

Anslutning fär endast ske till jordade uttag som ar monterade av en utbildad elektriker, jordade och kontrollerade. Natspanning och avsakring maste motsvara uppgifterna i Teknisk data.

Lyft och transportera alltid apparaten i handtaget, aldrig i anslutningskabel aller tryck-slang.

Förlängningskabel maste vara av tillräcklig kabelarea. Kabeltrummor maste rullas ut fullständigt.

Nätkabel och förlängningskabel fär inte böjas, krossas, dras i eller köras över; skydda frän vassa kanter, olja och varme.

Lagg ut forlangningskabeln sa att den inte kan hamna i vatskan.

Risk for elektrisk stöt vid fel på appen!

Kontrollera apparaten, särskilt nät- och forlängningskabel, nätkontakt och flottör, sä att de inte ar skadade, innan varje driftstart.

Livsfara vid elektrisk stö!

Reparera inte apparaten på egen hand! Vid felaktig reparation finns risk for att våtskaträger in i elektriska componenter i apparaten.

OBS!

For att undvika vattenskador som t.ex. översvämmade utrymmen Förorsakade genom apparatstörningar eller apparatfel

" Planera lamliga sakerhetsatgarden t.ex.:
-Larmanordning ell
- uppsamlingskarl med overvakning
Leverantören tar in get ansvar for eventuellaskador som fororsakas av att
- apparaten inte användas på avsedd satt.
- apparaten overbelastades genom permanent drift.
- apparaten användes aller Förvarades utan frostskydd.
- egenmaktiga forandringar utfords pa apparaten. Reparationer pa el-apparater far bara utforas av behoriga elektriker!
- reservdelar användes som inte ar kontrol-lerade och godkända avleverantören.

4. Montering och uppstallning

4.1 Montera handtag/uphangningsogla

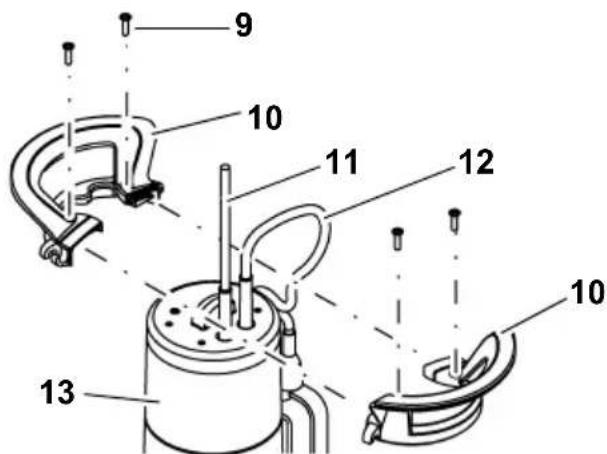

1. Satt ihop de två handtagshalvorna (10) enligt bilden.

Dra)darefter natkabel (11) och flottorkabel (12) uppåt.

1. Satt ihop handtagshalvorna (10). Se till sa att sparen i handtagshalvorna griper tag i varandra.
2. Skruva fast handtaget med de fyra skruvarna (9) pa pumphuset (13). Anvand endast medfoljande skruvar.

4.2 Anslut tryckledning

1. Vid största möjiga tryckledningsdiameter: Skär av en minre anslutning på multi-adapter (14).

i Anvisning

Den basta transporteffekten uppnas vid val av hogsta mojliga tryckledningsdiameter.

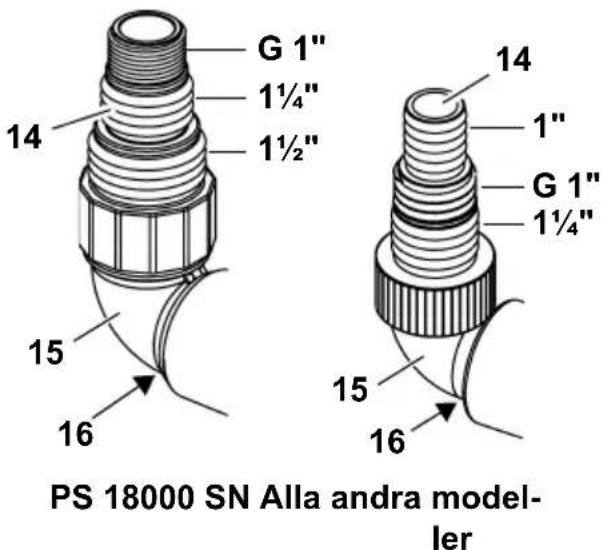

1. Skruva fast multiadapter (14) på vinkelanslutningen (15).
2. Skruva fast vinkelanslutting inkl. multi-adapter pa tryckanslutting (16).
3. Trå på tryckledningen på multiadapter (14) och skruva fast med en slangklämma.

4.3 Satt fast flottörkabel

i Anvisining

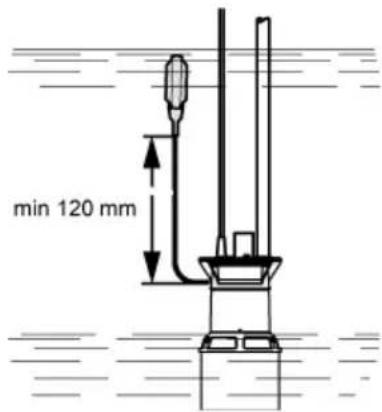

Satt fast flottörkabeln sa att avständet mellan kabelfäste och flottör ar minst 120 mm. När minimiavstandet mellan kabelhällaren och nivåvakten inte hälls finns risiken att nivåvakten inte startar den dränkbara pumpen.

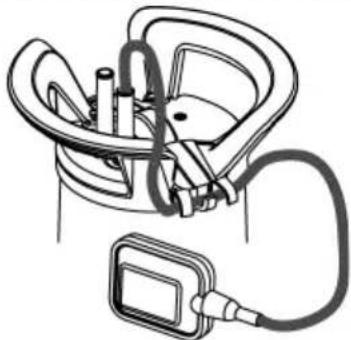

Gör en ögla av flottörkabeln. Lagg öglan over kabelfästets mittersta klämma (18) enlicht bilden och led flottörkabeln under de bada utanpåliggande klammorna (17).

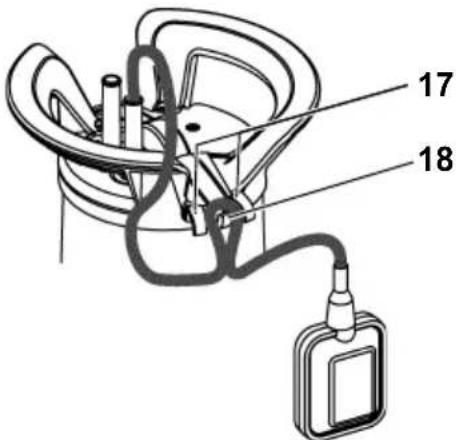

Bilden nedan visar den fastgjorda flottörkabeln:

Varning!

Flottorkabeln kan skadas.
Dra aldrig i flottorkabeln for att anders positionen i kabelfastet!
Gor i omvänd ordning for att lossa flottorkabeln.

4.4 Användaranvisning

Platsbehov ca. 50~cm× 50~cm
For att flottoren skull fungera felfritt maste den kunna rora sigutan hinder.
Sank inte ner apparaten djupare an noterat driftdjup i den teknska datan.
- Placera pumpen瑕 att inte insugsoppeningen kan blockeras as frammande foremal. Placera pumpen paa ett underlag vid behov.
- Se till att pumpen stared sakert.

Risk for stöt vid trasig kabel!

Lyft eller transportera inte apparaten i kabeln eller tryckslangen! Kabeln och tryckslangen ar inte anpassad for belastningen av apparatens vikt.

4.5 Uppställning av apparaten

1. Sank ned pumpen på sidan sö att ingen luftbubbla bildas på undersidan. Bublor kan hindra insugningen. Sø fort som pumpen sänkts ned kan den Åter ratas upp.
2. Ställ ned pumpen på vätskebehällarens botten.

Använd en kraftig lina for att Förankra pumpen och faspumpens uphangningsogla.

Pumpen kan även anvandas hangandes i en lina.

1. Vid fornyad driftstart maste ledningen vara fullstandigt tom. Avlufta eventuelt pumpen.

5. Drift

5.1 På- och avstängning

TP 6600

När apparaten ansluts till elnätet startar den omedelbart.

När apparaten kopplas bort fran elnätet stannar den.

Alla andra modeller

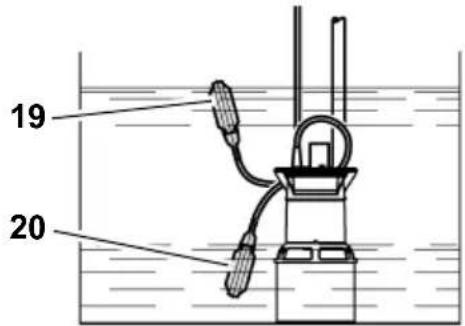

När apparaten har anslutits till elnätet startar (19) och stannar (20) den automatiskt med flottören. Start/stopp ar beroende av vattennivån.

Ändra pumpens start/stopp

Positionen for flottorens kabel i kabelhällaren kan andras. Därigenom andras avständet mellan start/stopp:

• Flottör med "kort kabel": Start/stoppär na-ra varandra.
  Flottör med "lang kabel": Start/stopp ar langt ifrän varandra.

Varning!

Apparaten kan torrköras och darmed skadas. Flottoren masta alltid kunna rora sig upp och ner sa att den kan starta/stoppa apparaten.

Fara vid störningar på apparaten!

Uteslut följdskador vid översvämning i utrymen vid skador på apparaten genom lámpliga atgärder. Detta kan sakerstallas med ettlarmsystem eller en reserv pump.

FARA!

Latinte pumpen arbeta mot en stangd ledning.

5.2 Bottentömming (modell TPF ...)

• Placera flottoren sa att ingen bottentomning kan ske.

Sakskador kan uppsta vid torrkor-g!

Apparaten kan gå varm och skador uppsta då vatskans kylfunktion forsvinner vid bottentömning. Termobrytaren aktiveras.

• Bottentömming endast en kort period.
  Ha apparaten under uppsikt vid bottentomning.

6. Skötsel

FARA!

Innan altt skötsel- och rengöringsunderhäll skall nätkontakten dras ur.

Ytterligare underhalls- och reparationsarbeiten som beskrivs i detta kapitel fär endast utforas av utbildad fackman.

6.1 Regelbunden skötsel

For att apparaten alltid skall fungera felfritt kravs en regelbunden skötsel. Detta galler även om apparaten inte används under en langre tid (t. ex. vid drift i sakerhetsschakt).

1. Spola av pumpen med rent vatten. Svar nedsmutsning som t. ex. alger tas bort med borste och skoljmedel.
2. For att spola pumpens insida: Doppa ned pumpen i en behallare med rent vatten och starta en kort stund.

Rengora pumphjul

1. Lossa krysspårskruven på apparatens bottenplatta.

Tryck eventuellt de två klammorna på bottenplattan bakat med en skruvmejsel.

1. Ta bort bottenplattan.
2. Rengör pumpjul.
3. Satt ater fast bottenplattan och skruva fast resp. klam fast.

6.2 Forvara apparaten

Varning!

Frost Förstör apparat och tillbehör dà dessa innehäller vatten!

• Vid frostfara skull apparat och tillbehör förvaras frostfritt.

7. Problem och störningar 8. Reparation

FARA!

Innan alla arbeten på apparaten:

Dra ut natakontakten.

7.1 Störningsorsak

Pump gâr inte:

Ingen natsponning.
- Kontrollera kabel, kontakt, eluttag och sakring.
Förlagnatsponning.
- Använd förlängningskabel med erforderlig kabelarea.
- Motor überhettad, motorskydd utlost.
- Atgärda Überhettningsorsak (pump blockerad av främmande foremål?).
- After avkylning startup apparaten automatiskt.
Flottör startup inte pumpen vid stigandevattenniva.
- Se till att flottoren kan rora sig obehindrat.

När flottören trots obehindrad rörelsefrihet inte startar apparaten:

Skicka in apparaten till service.

Motor brummar, gär inte:

Pumphjul blockerat av främande foremål.
Rengör pumpjul.

Pump går, men matar inte riktigt:

• Transporthöjd für hög.
• Kontrollera maximal transportöjd (see "Tekniska data").
  Tryckledning krökt.
  Rata ut tryckledning.
  Tryckledning otat.
• Tāta tryckledning, dra át slangklämma.

Pump later mycket:

• Pumpen suger luft.

• Se till att vattenniv'an ar ok.

• Främande foremål (rengör apparaten).
• Manuell drift aktiverad (bottentömning).
• Hall pumpen på sidan vid nedsänkning i våtska.

Pump gár kontinuerligt:

• Flottör när inte nedersta positionen.

• Se till att flottoren kan rora sig obehindrat.

FARA!

Reparation av elektriska apparater fär endast utföras av utbildad elektriker!

Elverktyg som maste repareras kan skickas in till service. Adresser hitter du pa reserv-delslistan.

Beskriv felet när du skickar in apparaten.

9. Avfallschantering

Elektrisk utrustning hör inte hemma bland hushållsavfall. Enligt EU-direktiv 2002/96/EG, om avfall som utgörs av eller innehällere elektriska eller elektroniskaprodukter, mäste kasserad elektrisk

utrusting lamnas till atervinning.

Olika satt att atervinna uttjant utrustning fandu fran ditt kommunkontor.

Förpackningsmaterial et ar atervinningsbart till 100%.
